Не горят стоп-сигналы: причины неисправности и способы ее устранения
Световые устройства крайне важны на автомобилях, и касается это не только фар головного освещения, но и сигнальных фонарей. Указатели поворота, габаритные огни, стоп-сигналы – все это помогает окружающим водителям лучше различать очертания машины и предугадывать маневры водителя. Когда на автомобиле не работают стоп-сигналы – это может привести не только к столкновению, но и к штрафу, если неисправность будет замечена сотрудниками ГИБДД. Лучше устранить данную проблему сразу после того как она возникла, к тому же, чаще всего причины по которым не горят стоп-сигналы довольно банальны, и неисправность легко можно исправить без обращения в сервисный центр.
Почему не горят стоп-сигналы
Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:
- Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
- Неисправность лампы (ламп) установленной в стоп-сигнале;
- Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
- Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
- Повреждение электропроводки.
Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.
Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.

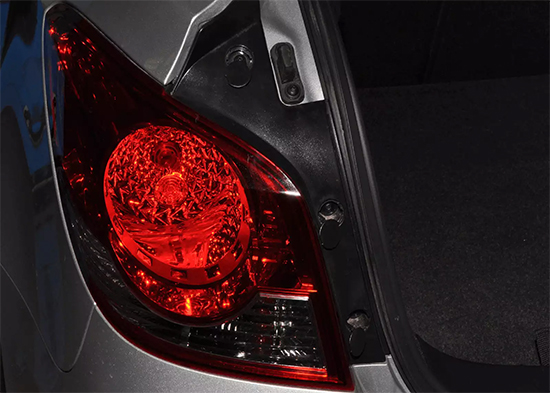

Проверка тормозных ламп и «патронов» стоп-сигналов

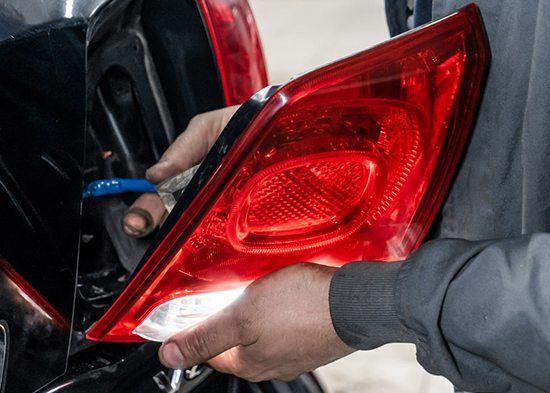

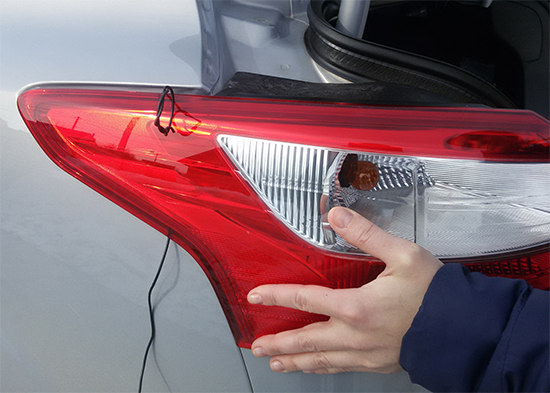

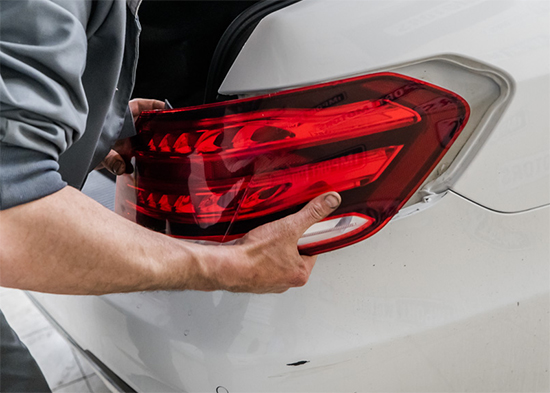

Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.
Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.
Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.
Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.
Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.
Проблема с предохранителем на стоп-сигналы
В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.
Убедиться в том, что стоп-сигналы не горят из-за выхода из строя предохранителя можно довольно просто. Для этого достаточно завести автомобиль и нажать на клаксон. Если звук раздался, значит, предохранитель в порядке, и неисправность стоп-сигнала связана с другой причиной. Если звука нет, необходимо определить по схеме блока предохранителей, какой из них отвечает за стоп-сигналы и клаксон, а после его заменить.
Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.
Неисправность включателя стоп-сигнала
Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.
Всего можно выделить 2 основные причины, по которым выходит из строя концевик:
- Окисление контактов;
- Образование нагара и коррозии.
Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.
Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.
Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.
Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.
Почему не работают стоп-сигналы?
Световые устройства автомобиля (к ним относятся сигнальные фонари и фары головного освещения, указатели поворота, стоп-сигналы) призваны обеспечить безопасность и комфорт управления движением автомобиля в условиях недостаточной видимости (сумерки, ночь, туман, непогода). Также они отвечают за предупреждение других участников дорожного движения о маневрах, которые планирует осуществить водитель. Чаще всего водители сталкиваются с такой проблемой, как неисправность стоп-сигналов. Стоит отметить, что далеко не всегда проблема критическая и надо ехать в сервисный центр, чтобы решить ее. Очень часто проблему можно решить самостоятельно буквально за пару часов.
В чем кроются причины выхода стоп-сигналов из строя
Практически любая проблема с электроникой в транспортном средстве решается одинаково. Проблему надо искать или в самом устройстве, или в системе, которая обеспечивает подачу на него питания. Основные причины поломки стоп-сигнала не являются исключением. Они могут крыться в проблеме с предохранителем на стоп-сигнал; неисправности лампы; проблемах с механизмом, который должен срабатывать при давлении на педаль торможения; повреждении электропроводки.
Все проблемы, которые были упомянуты выше решаемы даже без визита на СТО. Рядовой водитель справится с любой из них, исключение составляет проблема с проводкой — тут уже не получится обойтись без специалиста. Современные транспортные средства оснащены десятками электронных устройств и поврежденный или неудачно зажатый провод электропроводки может стать причиной отключения стоп-сигналов.
Как справиться с проблемой?
Если ни один из способов, который будет упомянут ниже, не поможет, тогда скорее всего проблема в проводке. В таком случае надо будет найти подробный план электропроводки автомобиля и проверить наличие напряжения на участках при помощи тестера, а после нахождения проблемного участка выполнить спайку или замену провода. Но не стоит сразу бежать за тестером. Обычно причина все же кроется в другом.
Наиболее популярными способами устранения проблемы являются:
- ПРОВЕРКА ТОРМОЗНЫХ ЛАМП И «ПАТРОНОВ» СТОП-СИГНАЛОВ

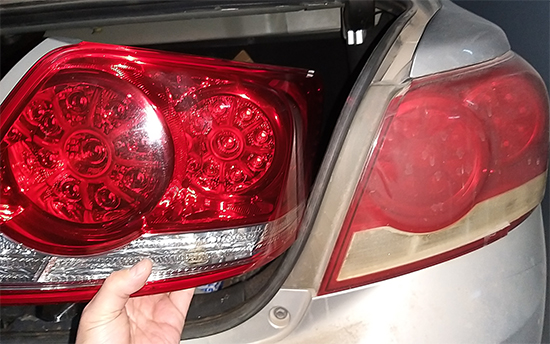

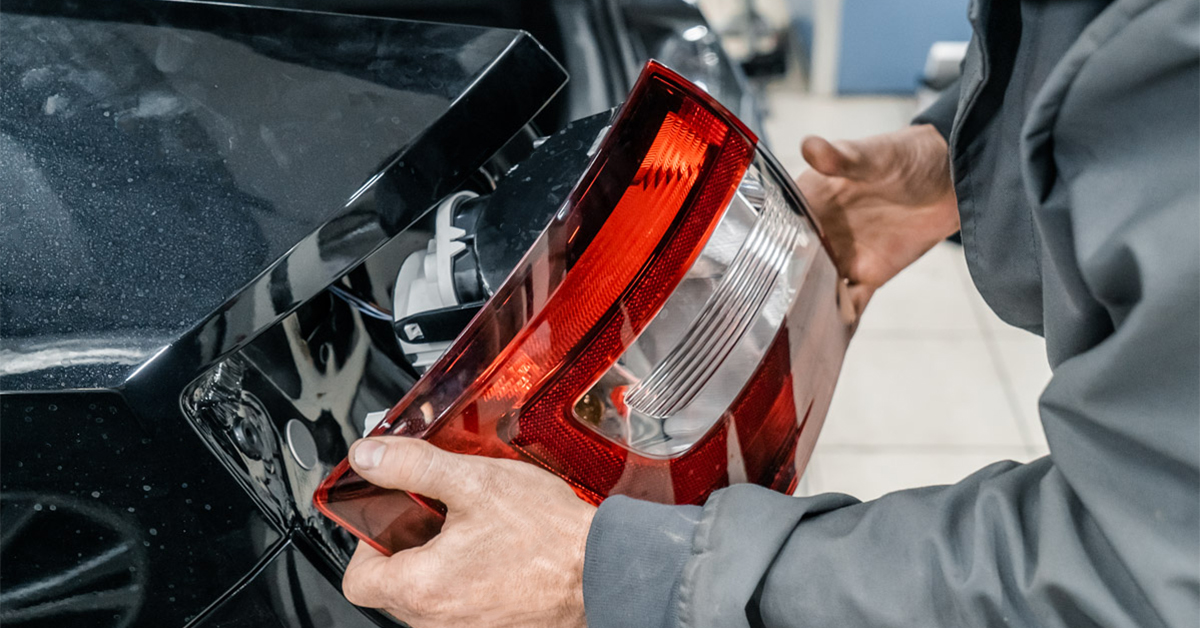

Проверка ламп — первый шаг, который нужно сделать чтобы определить неисправность стоп-сигналов. Чтобы выполнить проверку надо сначала открыть багажник и снять задние фонари (чаще всего процедура именно такая) — так можно будет добраться до стоп-сигналов.
Чтобы понять или именно лампы «виноваты» надо заменить их на новые. Если тратить лишнее не хочется (ведь проблема может быть и не в них) можно снять на время рабочие лампы, например, с «поворотников» и установить их. Если в результате проверки окажется, что проблема действительно в перегорании лампы, тогда надо будет просто купить новые. Не стоит забывать и тот факт, что в некоторых машинах если из строя вышел один стоп-сигнал, то второй отключается автоматически. Поэтому при проверке надо будет проверить оба сигнала. Иначе правильно определить в них ли проблема не выйдет.
Если замена ламп не помогла придется осмотреть “патроны”. Возможно они окислились или же утратили соединение с проводкой. При наличии подозрений в этом желательно отсоединить контакты проводки, выполнить их зачистку (делать это нужно мелкозернистой наждачной бумагой), смазать электропроводящей смазкой и затем вновь выполнить монтаж. Чтобы проверить патроны после всех манипуляций о которых шла речь выше следует использовать новые (или же заимствованные с других устройств) лампы. Только так можно будет получить объективный результат — ведь не исключено, что световые приборы, которые были установлены ранее уже пришли в негодность одновременно с повреждением контактов.
- ЕСТЬ ПРОБЛЕМЫ С ПРЕДОХРАНИТЕЛЕМ
Часто также можно наблюдать выход из строя предохранителей, что приводит к неисправности всей электрической сети. Есть несколько вариантов проверки предохранителей: визуально и при помощи мультиметра.
Также есть «бытовой» способ осуществления проверки предохранителя стоп-сигналов. Чтобы проверить данный элемент на исправность следует завести машину и нажать на клаксон. Если при нажатии раздался звук значит предохранитель исправен и проблему надо будет искать в чем-то другом. Если же звук не последовал, тогда необходимо обратиться к схеме блока предохранителей и определить, какой из них отвечает за стоп-сигналы и клаксон, затем — заменить его.
- ВКЛЮЧАТЕЛЬ СТОП-СИГНАЛА НЕ РАБОТАЕТ
При нажатии на педаль тормоза, усилие передается на механизм, который водители между собой называют «лягушкой. Так вот “лягушка” отвечает за включение тормозных огней. Если она перестанет работать, то тормозные огни не будут загораться. А причиной тому может быть или образование нагара и коррозии на поверхности, или же окисление контактов. Чтобы концевик “привести в чувство” необходимо или его хорошо зачистить, или же просто заменить на новый. Второй вариант конечно дороже, поэтому сразу прибегать к нему не стоит. Чтобы выполнить демонтаж включателя надо будет снять педали. Находится включатель под тормозной педалью, а демонтаж его выполняется простым поворотом под прямым углом против часовой стрелки. После выполнения демонтажа устройства надо отсоединить от него провода и для проверки попытаться замкнуть вручную. Если такие манипуляции приводят к тому, что стоп-сигнал загорается тогда надо будет выполнить замену или же ремонт включателя стоп-сигнала. В случаях, когда тратить лишнее не хочется и есть желание реанимировать свое устройство надо его разобрать, выполнить прочистку жидкостью на основе спирта всех контактов и смазать их электропроводящей смазкой. После данных манипуляций концепту надо вернуть на место.
Стоит отметить, что если сигналы горят постоянно, то скорее всего проблема тоже в концевике. В таком случае алгоритм действий будет такой же.
Пренебрегать проблемой со стопами точно не стоит, ведь от них зависит безопасность передвижения по дороге, а также кошелек водителя. Если нарушение будет замечено уполномоченными органами водитель точно получит штраф. К чему рисковать собой, своими пассажирами и платить лишнее?
Ну, а если Вам нужны качественные задние фонари, то советуем выбрать вариант из нашего каталога. В нем есть:
Варианты отличаются между собой ценой, производителем и соответственно качеством. У нас есть как оригинальная продукция, которая может похвастаться безупречным качеством и наиболее продолжительным эксплуатационным ресурсом, так и менее привлекательные варианты по данному критерию (тут правда будет существенно выигрывать фактор цены). Каждый водитель решает сам для себя какой из вариантов является более привлекательным для него. Если в процессе подбора возникнут сложности всегда можно обратиться к менеджерам магазина — они готовы предоставить исчерпывающую консультацию по любой позиции на сайте и помочь определиться с выбором.
На любую позицию из каталога можно оформить доставку в Киев, Львов, Днепропетровск, Одессу и другие города страны.
Помимо огромного модельного ряда изделий, европейского сервиса, доступных цен и наличия доставки по всей стране мы также можем похвастаться наличием разных вариантов оплаты заказа. Ведь мы делаем все, чтобы нашим клиентам было максимально удобно заказывать товары для авто. Также у нас можно приобрести салонные фильтры, оптику, аксессуары для автомойки, тенты-чехлы на автомобиль и другие товары для авто по лучшим ценам на рынке.
Точный подбор задних фонарей по модели автомобиля!
Выберите свой автомобиль:
Стоп-сигнал: спорим, вы не все о нем знаете?
Стоп-сигнал – две или три лампочки на корме автомобиля: казалось бы, что может быть проще? Однако хитростей в этой элементарной на первый взгляд системе хватает, как и потенциала для развития и эволюционирования!
Давным-давно…
С читается, что первые стоп-сигналы были замечены на европейских самодвижущихся экипажах в 1912 году. Правда, делали их не электрическими, а механическими – в виде вздергивающихся жестяных «флажков», управляемых тросиками или тягами. Несовершенство конструкции не вызывало затруднений благодаря низкой плотности автомобильного трафика на рубеже веков и малым скоростям эпохи зари автомобилизма.
Первые автомобили унаследовали от конных карет упрощенные тормоза – только на заднюю ось. Когда же в 20-х годах прошлого столетия начали появляться машины с колодками на всех четырех колесах, разница в эффективности торможения новых и старых моделей стала слишком заметна, и пришло повсеместное понимание необходимости установки стоп-сигналов как элементов безопасности движения. Окончательная стандартизация тормозных фонарей была закреплена в 1949 году Венской конвенцией о дорожных знаках и сигналах. Долгие годы в технические регламенты никаких изменений касательно стоп-сигналов не вносилось: лишь в восьмидесятых — девяностых (в Новом свете раньше, в Старом — позже) обязательным стал третий фонарь – вспомогательный, расположенный по центру заднего стекла или спойлера.
В отечественном автопроме первый штатный электрический стоп-сигнал появился на «Победе» ГАЗ-М20 в 1946 году. Ее единственный и едва заметный по современным меркам «стопарь» располагался по центру крышки багажника в общем блоке с фонарём освещения номерного знака (на шоферском жаргоне именуемым «самолетиком» или «птичкой»). А на советском двухколесном транспорте первый стоп-сигнал, включающийся при нажатии педали тормоза, получил мотоцикл Минск М-105 двумя десятилетиями позже, в 1967 году. Кстати, специфическим был стоп-сигнал и на знаменитой «двадцать первой» Волге — для стоп-сигналов и указателей поворотов использовались одни и те же лампы! Если при нажатой педали тормоза водитель включал сигнал поворота, соответствующая тормозная лампа переключалась с постоянного горения на моргание. В эпоху, когда «21-е» вовсю колесили по дорогам, такой алгоритм был привычен шоферам и не вызывал удивления, сегодня же световая сигнализация ретрокара выглядит непривычно и неочевидно. И все владельцы «машин с оленями», которые не пренебрегают их выгуливанием на дорогах общего пользования, давно переделали фонари на нормальный свет, чтобы их маневры трактовались соседями по дороге однозначно и безопасно.
К слову, иногда стоп-сигналы даже становились одной из «визитных карточек» автомобиля – не ключевой, конечно, но запоминающейся. Например, к таким можно смело отнести фирменные сдвоенные кругляши на корме культового Nissan Skyline, элементы стилизованного британского флага в задних фонарях Mini, «крестики» у Jeep Renegade, «глаз улитки», торчащий из-за запасного колеса у Land Rover Freelander, и так далее.
Технически же управление стоп-сигналами десятилетиями представляло собой не меняющуюся простейшую схему, понятную даже тем, кто в школе прогулял всю физику напрочь: под педалью тормоза находился выключатель без фиксации (на шоферском жаргоне именуемый «лягушкой»), подающий +12 вольт на лампы в задней части автомобиля – и, в общем-то, всё! В семидесятые — восьмидесятые годы автопроизводители стали дополнять эту простейшую схему устройством контроля исправности ламп – оно отмечало ток, потребляемый двумя лампочками, и зажигало индикатор на приборной панели, когда одна из них перегорала, уменьшая общий ток вдвое.
Не горят, а мигают
В конце 90-х годов практически все автопроизводители начали внедрять в свои машины системы, которые принято называть «сигнализацией экстренного торможения» — Emergency Stop Signal или ESS (многие автобренды выдумывали для этого и собственные аббревиатуры). При торможении с относительно плавным замедлением автомобиля лампы стоп-сигналов зажигаются обычным образом, но при экстренном торможении огни автоматически переходят в режим интенсивного мигания – с частотой в несколько раз выше, чем при включении «аварийки». Этот режим доступен только на скоростях выше 50-60 км/ч, так что если вам взбредет в голову внезапно резко ударить по тормозам в вяло ползущей пробке, он не включится.
Согласно заводским тестам Mercedes и других автоконцернов, мигающие стоп-сигналы привлекают внимание следующего сзади водителя в среднем на 0,2 секунды раньше постоянно горящих. На скорости 100 км/ч, к примеру, это дает выигрыш тормозного пути в 5,5 метра. Мелочь – а полезно! Несложная с технической точки зрения система ESS позволяет повысить безопасность движения, ибо внимание водителя идущего сзади автомобиля склонно притупляться, и он неадекватно долго не реагирует на стоп-сигнал двигающегося впереди авто. Производители автомобилей, проведя ряд исследований, сошлись во мнении, что при срабатывании системы ESS лампы стоп-сигналов должны мигать, если легковой автомобиль замедляется со скоростью более 6 метров в секунду, а грузовик или автобус — более 4 м/с. Частота мигания при этом должна быть не менее 4 герц – иначе говоря, не менее 4 вспышек в секунду, дабы работу ESS невозможно было спутать с прерывистым нажатием на педаль или включением «аварийки», при которой лампы указателей поворота обычно мигают с частотой 1-1,5 Гц.
Функция Emergency Stop Signal появилась на авто от среднего класса и выше, но уверенно проникает и в бюджетный сегмент. К примеру, на вполне народном Hyundai Solaris она имеется, начиная со второй генерации. Некоторые же продвинутые самодельщики изготавливают и устанавливают блок ESS на свои авто самостоятельно, используя GPS-приемники для определения скорости и акселерометры для обнаружения резкого замедления. Гаджет подключается в разрыв провода, подающего +12 вольт на лампы стоп-сигналов. При плавном замедлении автомобиля он «спит», а при резком торможении включается в работу и прерывает подачу тока на лампы быстрыми импульсами.
К сожалению, промышленность и торговля подобных устройств не предлагают, а китайские ремесленники выпускают лишь жалкие подобия ESS, не связанные с контролем динамики замедления и скоростью. С их помощью при нажатии на педаль тормоза стоп-сигналы сперва делают несколько вспышек, после чего, если педаль не отпущена, продолжают гореть уже постоянно, без мигания. Обычно такое реализуют для дополнительного сигнала на заднем стекле, хотя некоторые энтузиасты подключают «мигалки» и к основным «стопарям». Подобный гаджет можно приобрести на AliExpress совсем недорого. Вот только стоит ли?
Да, вспышки привлекают внимание извне в большей степени, нежели постоянное горение стоп-сигналов – факт совершенно бесспорный и доказанный давным-давно. Однако ESS неразрывно связана с датчиком скорости и получает разрешение на включение при резком торможении, только если торможение осуществляется со скоростей 50 км/ч и выше. В плотном и медленном городском движении мигать «стопарями» категорически не разрешается, о чем однозначно говорится везде – и в ГОСТе «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки», и в техрегламенте Таможенного союза «О безопасности автотранспортных средств»: «Сигналы торможения (как основные, так и дополнительные) должны включаться при воздействии на органы управления рабочей и аварийной тормозных систем и работать в постоянном режиме». Мигание аварийных сигналов торможения ESS отдельно оговорено и разрешено/ А вот бесконечно «выносить мозг» вспышками красных огней едущему сзади – неприемлемо! Это опасно, поскольку все выходящее за нормы обыденного на дороге воспринимается неоднозначно (да, вспышки внимание привлекут – но будет ли адекватной реакция?). Это опасно, поскольку заставляет водителей совершать лишние маневры, пытаясь объехать нервирующего «мигальщика».
Сигнал торможения… без торможения!
Любопытный алгоритм управления стоп-сигналами предложила недавно небольшая компания MechOptix из Хантсвилля, штат Алабама. Инженеры MechOptix рассудили весьма свежо и смело: по-хорошему, для повышения безопасности движения водитель, едущий впереди, должен оповещать водителя, едущего сзади, о любых своих замедлениях, включая и те, что происходят БЕЗ нажатия на педаль тормоза. А таких, в общем-то, немало — торможение двигателем при сбросе газа, переключение на пониженную, внезапные перебои в работе мотора, кончившийся бензин и прочее. Чем раньше водитель задней машины поймет, что передняя начала замедляться, тем лучше и безопаснее!
Для реализации такой логики были разработаны особые светодиодные лампы для стоп-сигналов – со стандартными распространенными цоколями и чуть увеличенными колбами. Собственно, внутри ламп и располагается вся умная электроника, поэтому подключение упрощено до предела – в проводку внедряться не требуется, достаточно просто поменять обычные лампы в «стопарях» на лампы Stoptix. В этих «умных лампах» находится электронный модуль с G-сенсором, отслеживающим ускорения и замедления, и собственный небольшой аккумулятор. Когда вы нажимаете на педаль тормоза, все работает совершенно штатно и заурядно – лампы стоп-сигналов просто загораются. Если же вы бросили газ, но на тормоз не нажали, «стопари» вспыхнут сами по себе, за счет управляющей электроники и мини-аккумуляторов внутри ламп. Аккумуляторов этих, к слову, хватает на 20 секунд непрерывного свечения, держат они заряд 3 часа, и подзаряжаются за секунду от любого, даже самого короткого нажатия на педаль тормоза — видимо, в их качестве используются ионисторы.
В России вряд ли можно встретить Stoptix вживую – собственно, особой популярности они пока и у себя на родине-то не добились, да и стоят немало. А вот нечто идеологически близкое к идее ламп Stoptix встречалось мне в свое время в одном из выпусков ежегодного альманаха «В помощь радиолюбителю» годов эдак 80-х! Алгоритм и техническая база там были иными, но мысль, в сущности, реализовывалась та же самая – сообщить едущему сзади, что вы перешли на движение накатом и начали плавно замедляться. В отечественной концепции предлагалось собрать несложный электронный блок и смонтировать дополнительный концевой выключатель над педалью газа – такой же, как штатно установлен над педалью тормоза. Логика работы была такая – когда автомобиль двигался равномерно или с ускорением (педаль газа нажата) фонари стоп-сигналов не светились. При брошенном газе (торможении двигателем) они загорались постоянно, а при нажатом тормозе – вспышками.
«Светофор» на корме
История, как известно, развивается по спирали, и будет совершенно неудивительно, если со временем вернется интерес к экспериментальным системам автомобильной внешней световой сигнализации, которые уже пытались аргументировать и внедрять в прежние годы – например, в США в шестидесятые — семидесятые. В некоторых штатах страны (в частности, в Вашингтоне, Орегоне и Айдахо) до сих пор не потеряло силы старое разрешение на использование на транспорте многоцветных стоп-сигналов! В свое время Национальная администрация безопасности дорожного движения США активно стимулировала исследования в области нестандартных конфигураций сигнальных систем транспортных средств для определения свежих перспективных направлений. В результате появились вспомогательные стоп-сигналы, которые работали по весьма логичному алгоритму всем известного светофора:
- нажатие на тормоз (замедление) – красный свет
- нажатие на акселератор (ускорение) – зеленый свет
- отпускание газа и движение накатом (плавное снижение скорости) – желтый свет
Подобные фонари много лет назад можно было приобрести как дополнительные гаджеты и смонтировать их на заднее стекло или бампер автомобиля – куда, к слову, обожали ставить два дополнительных нештатных красных «стопаря» водители в СССР…
Кнопка под педалью тормоза
Традиционно выключателем (или, вернее, включателем!) стоп-сигналов была и остается кнопка-концевик над педалью тормоза, «лягушка». Но, как ни странно, простейшая и надежнейшая концепция кнопки возле педали тормоза не всегда была самой распространенной! В ХХ веке достаточно долгое время массово применялись гидравлические выключатели ламп стоп-сигнала — в качестве замыкателя электрической цепи выступала не кнопка над педалью, а мембранный выключатель, вкрученный в тройник тормозных трубок. По логике все было оправдано – нажимаем на педаль тормоза, в магистрали появляется давление жидкости, оно изгибает мембранку выключателя, а та, в свою очередь, замыкает контакт. Вот только в отличие от обычной и весьма долговечной кнопки, мембранный выключатель был штукой нестабильной. Резинка в нем со временем дубела, и «стопари» начинали небезопасно зажигаться лишь при торможении «в пол»! Однако это ненадежное решение применялось достаточно широко – гидравлический выключатель ВК-12Б использовался и на Волгах, и на УАЗах, и на грузовиках, и на автобусах – в первую очередь совместно с гидровакуумным усилителем тормозов. Хотя никакой объективной надобности в применении именно «гидрокнопки» вместо обычной кнопки под педалью не было… К слову, в эпоху советского дефицита каждый гаражный мастер знал способ восстановления эластичности резинок, в том числе и мембраны в тормозном выключателе ВК-12Б — стакан кипятка и столовая ложка соды. Опытные «шофера» частенько… варили неисправные тормозные «вэкашки» и ставили их обратно! На какое-то время помогало…
Казалось бы, все очевидные «грабли» уже вконец истоптаны, и сегодня столь элементарная вещь как электрический педальный концевик должен уже стать беспроблемным и не приносить головной боли. Как бы не так! Кровушки «лягушка» может попить изрядно, ибо с усложнением конструкции автомобилей на эту ерундовую детальку легла масса новых функций.
Например, сегодня во многих автомобилях к тормозному концевику подходят не два провода, как в дедовские времена, а как минимум четыре. Часто внутри «лягушки» находятся два независимых выключателя, один из которых подает питание на стоп-сигналы, а второй – на блок управления двигателем для реализации эффективного торможения накатом и экономии топлива. К примеру, многим вазоводам, имеющим машины с «е-газом», знаком «чек энджин» из-за рассогласования датчиков педали тормоза. Из-за невысокого качества «лягушки» два независимых выключателя в ней могут начать срабатывать несинхронно, порождая сбои в работе двигателя… Но и импортные комплектующие порой не лучше — владельцы целого ряда моделей KIA/Hyundai помнят массовую проблему ненадежной механической контактной «лягушки», приводившую к глюкам в круиз-контроле или ESP – закрыть эту историю производителю удалось лишь заменой выключателя с механическими контактами на сложный электронный, с микроконтроллером, датчиками Холла и транзисторными ключами внутри! Ну и «классика жанра» — когда на машинах с АКП ухудшение контакта в «лягушке» является причиной зависания селектора в положении «паркинг»…
Устройство и неисправности выключателей стоп-сигналов
Стоп-сигнал является одной из простейших электрических систем в современных автомобилях. Несмотря на то, что систему стоп-сигналов по своей сути являются очень старым изобретением (созданы примерно в 1920-х годах), они не претерпели серьезных изменений даже к нашему времени. В данном материале от Avto.pro мы разберемся с тем, что представляют собой стоп-сигналы, как они работают, какие неисправности для них характерны, а также с заменой каких комплектующих данных систем могут столкнуться автолюбители.
Экскурс в историю
В начале прошлого века первые серийные автомобили имели довольно простую тормозную систему: тормоза имели только задние колеса. С появлением транспорта, все колеса которого имели тормоза, ситуация на дорогах сильно изменилась. Авто с более совершенной тормозной системой имели очень малый по тогдашним меркам тормозной путь . Прибавьте к этому и то, что общее число автомобилей резко возросло, и представьте: как водители могут сигнализировать друг другу о том, что они совершают тормозной маневр? Решение оказалось довольно простым: оснастить весь транспорт стоп-сигналами, которые загорались в тот момент, когда автомобиль начинал сбрасывать скорость. Такие сигналы позволяли другим участникам движения быстро определить, кто начал торможение.
Обязательным оснащение автомобилей стоп-сигналами в США стало лишь в 1986 году. В Европе аналогичное обязательство взяли на себя автоконцерны лишь в 1998 году. Более того, изменилась и структура специальной автомобильной оптики: начали распространяться системы, в которых имеется два боковых сигнала и один центральный. При работе такая оптика не только более заметна, но еще и застрахована от выхода из строя одно или даже двух сигналов. Мы не будет рассматривать специфические системы, в которых число сигналов может быть большим чем три, или же они имеют специфическое расположение, – автомобили от Jeep , Land Rover , Audi – а разберемся в устройстве самих стоп-сигналов и особенностях их работы.
Кратко об устройстве системы
Во вступлении к данному материалу мы говорили о том, что стоп-сигналы практически не изменились за тот долгий период, что они в принципе существуют. На самом деле такая система доказала свою простоту, надежность и, что немаловажно, дешевизну. Классический стоп-сигнал состоит всего из трех элементов:
- Фонари;
- Проводка;
- Выключатель, иначе называемой прерывателем или «лягушкой».
Фонари заслуживают отдельного упоминания. Многие автоконцерны экспериментируют с оптикой и стоп-сигналы не стали исключением. Например, концептуальные автомобили от Audi оснащены лазерными сигналами. В будущем такое решение наверняка найдет широкое применение. Лазеры энергоэффективны и очень заметны. Более того, с ними можно экспериментировать. Например, лазерный фонарь будет проецировать на дорогу изображение. В случае Audi это красный треугольник или просто красная линия. А вот с выключателями автоконцерны практически не экспериментируют. Самый простой выключатель стоп-сигнала состоит из таких элементов:
Запчасти на mazda 2
Запчасти на audi q3
Сам выключатель закреплен на педали автомобильного тормоза. Как только водитель нажимает на педаль тормоза, шток выключателя проходит внутрь корпуса и замыкает контакты. Такая система нормально разомкнута – при замыкании стоп-сигналы загораются автоматически. Если водитель отпустит педаль тормоза, огни потухнут, так как шток будет выдвинут пружиной и перестанет замыкать контакты. Кстати, такая система весьма чувствительна и реагирует даже на несильные нажатия на педаль тормоза. Напоминаем, что у педали есть небольшой свободный ход. Если в реальности автомобиль еще не начал тормозить (это произойдет спустя считанные мгновения), стоп-сигналы уже начали сигнализировать другим участникам движения о том, что им стоит быть предельно внимательными – этот автомобиль начинает сбрасывать скорость.
Подробнее о выключателях стоп-сигнала
Предлагает уделить больше внимания выключателям. Именно они, несмотря на простоту конструкции, чаще всего выходят из строя. Выключателем сегодня в обязательном порядке оснащается не только городской транспорт, но и тракторы, спецтехника, грузовики и иной транспорт. По этой причине водителям любых категорий стоит разбираться в том, как работают выключатели, как выявлять их неисправности и как осуществлять подбор нового устройства взамен износившегося. Выше мы уже указывали, что выключатели устроены довольно просто – всего четыре элемента. Но и с такой конструкцией можно экспериментировать, чем и занимаются автоконцерны . Хоть создаваемые ими выключатели немногим отличаются от тех, что были созданы еще в 20-х годах прошлого века, автолюбителям стоит иметь представление о данных конструкциях. Обычно выключатели делят на типы по контактам и креплениям:
- С клеммами, имеющими винтовой зажим;
- С поворотным креплением;
- Со штыревыми контактами;
- С плоскими (ножевыми) контактами;
- С контактами одного из двух вышеуказанных типов + защитной юбкой из пластика.
Кроме того, сами выключатели делятся на механические, пневматические и гидравлические. Каждый из вышеуказанных типов имеет ряд особенностей, которыми обусловлены также и особенности монтажа. Скажем лишь, что в зависимости от используемых контактов выключатели могут иметь различную надежность . Например, выключатели с поворотным креплением (еще называемые байонетными ) отличаются наиболее высокой надежностью – случайно они рассоединяются крайне редко.
Устройство механических выключателей стоп-сигнала
Наиболее простые механические выключатели до сих пор применяются очень широко. Недостатки таких устройств во многом обусловлены особенностями материалов, из которых они изготовлены. Например, металл пружины может стареть. Контакты со временем окисляются. Как вы наверняка догадались, речь идет о той самой конструкции, которая включает в себя шток, пружины, контакты и, разумеется, корпус. Такой выключатель монтируется перед педалью тормоза на специальном кронштейне. За счет механической связи с педалью он четко реагирует на действия водителя.
Механический выключатель стоп-сигнала монтируют на специальном кронштейне при помощи винтов, гаек, а иногда или пластиковых защелок. Последние имеют не самый большой эксплуатационный ресурс и иногда обламываются, что может стать проблемой. Как правило, доступ к механическому выключателю ограничен, так что водитель может и не узнать о его существовании вплоть до тех пор, пока устройство не начнет работать с перебоями — а сам демонтаж может быть проблематичным. Здесь помогут технические руководства или советы с тематических форумов и ресурсов.
Устройство пневматических выключателей
Выключатели, дополненные пневматикой, обычно устанавливают на автотракторной технике, имеющей тормозную систему с пневматическим приводом, а также на автоприцепах. В отдельных случаях устройство отвечает не только за работу стоп-сигналов, но и выполнять роль датчика, реагирующего на изменения давления воздуха в пневмосистеме и подключающего определенное электрооборудование по ситуации. В основе пневматических выключателей стоп-сигнала лежат такие элементы:
- Корпус с парой камер;
- Диафрагма;
- Резьбовой штуцер или же канал;
- Контактная группа.
Сама контактная группа может иметь два исполнения: неподвижные штыри и подвижная пластина; подвижный штырь с возвратной пружиной и неподвижный контакт любой формы. Интерес представляет корпус пневматического стоп-сигнала. Он разделяется диафрагмой на две камеры. Суть в том, что как только давление в одной из камер повышается, он прогибается и закрепленный на ней подвижный контакт замыкается с неподвижным . Разумеется, рост давление в системе провоцируется включением тормозной системы в работу.
Подробнее о гидравлических выключателях
Одними из наиболее надежных выключателей являются гидравлические. Устройство почти ничем не отличаются от пневматических аналогов с штыревыми клеммами, однако имеют более прочный корпус. Дело в том, что такие выключатели имеют высокую защиту от воздействия различных жидкостей, в том числе и химически агрессивных. В силу высокой надежности гидравлическими выключателями стоп-сигналов оснащают тяжелый транспорт , имеющий тормозную систему с гидравлическим приводом.
Гидравлические выключатели устанавливают в контур колесных тормозов . Он соединяется с тормозной системой при помощи резьбового штуцера, являющегося одним целым с высокопрочным корпусом. Сам корпус такого выключателя цельнометаллический. Опционально он может иметь пластиковые колпачки для дополнительной защиты от загрязнителей. Как показывается практика, именно такие выключатели служат дольше любых других, хотя и страдают от типичных для данных устройств «заболеваний», о которых ниже.
Неисправности выключателя стоп-сигнала
Многие автолюбители сталкивались с тем, что стоп-сигнал их транспорта срабатывает через раз или перестает срабатывать вовсе. В подавляющем большинстве случае причина неисправностей кроется в поломке выключателя . Несмотря на несложное устройство, выключатель нередко выходит из строя и требует или обслуживания, или полной замены. Здесь стоит обращать внимание на такие проблемы:
- Включение стоп-сигнала перестает срабатывать или срабатывает не всегда;
- Огни не гаснут после того, как водитель отпускает педаль тормоза;
- Появляется ошибка
Разумеется, игнорировать выход «лягушки» из строя нельзя, так как автомобиль без нормально работающих стоп-сигналов может создать аварийную ситуацию. Кроме того, неработающие огни привлекут внимание сотрудников полиции и автоинспекции. Как правило, неисправность выключателя обусловлена окислением контактов, коррозией или образованием нагара. Решить эту проблему достаточно легко. Вот что нужно сделать:
- Демонтировать выключатель стоп-сигнала;
- Отогнуть «усики» или другой крепеж при помощи пассатижей;
- Вытащить окислившиеся контакты и очистить из наждачной бумагой;
- Протереть концевик и смазать его маслом;
- Установить выключатель на его место.
Учтите, что по-хорошему устройство стоит проверить тестером еще до того, как вы начали разборку и очистные работы. Аналогичным образом его стоит проверить и после очистки. После установки на автомобиль проверьте работоспособность стоп-сигналов в реальных условиях . В редких случаях может потребоваться проверка и замена отдельных предохранителей бортовой электросети. А в отдельных случаях может потребоваться регулировка высоты педали . Имеет смысл периодически демонтировать и чистить выключатель стоп-сигналов – это гарантирует, что устройство будет работать долго и без перебоев.
Выбор нового выключателя
Подобрать новый выключатель стоп-сигналов не так уж сложно. На выбор автолюбителей есть как оригинальные, так и неоригинальные устройства. Благодаря развитию информационных технологий и интернет-торговле искать автозапчасти стало очень легко. Подобрать новый выключатель можно даже без снятия старого устройства для того, чтобы узнать код, выбитый или напечатанный на его корпусе. Обычно поиск ведут по:
- VIN-коду транспорта;
- Техническим параметрам транспорта;
- Коду имеющегося устройства.
Проще всего вести поиск именно по техническим параметрам транспорта. Зачастую к ним относят и такие параметры, как марка, модель и год выпуска автомобиля. Мы советуем вести поиски в проверенных интернет-магазинах . Также важно обращать внимание и на фирму-производителя, если вы решили взять неоригинальный выключатель. На вторичном рынке запчастей чаще всего встречаются выключатели таких фирм:
- EPS (Италия);
- Logem (Россия);
- Vernet (Франция);
- FAE (Испания);
- Metzger (Германия).
Согласно отзывам автолюбителей, высоким качеством исполнения могут похвастать выключатели от французского Vernet . Запчасти всех указанных фирм по большей является продукцией китайских, тайваньских, реже турецких и отечественных компанией. Их качество может варьироваться от низкого до высокого. Если вы ищете надежное решение для ремонта, то стоит обращать внимание именно на оригинал. Последний, как правило, втрое-вчетверо дороже аналогов, но отличается наиболее высоким качеством исполнения.
Вывод
Выключатель стоп-сигнала является именно тем компонентом бортовой электросети автомобиля, который выходит из строя относительно часто. Так как большинство «лягушек» являются механическими, они сильно страдают от коррозии, накопления нагара и окислов. В лучшем случае контакты выключатели будет достаточно очистить при помощи наждачной бумаги или же ветоши и агрессивного очистного средства, как-то WD-40. Если такая чистка не помогла, решением будет полная замена выключателя. К счастью, сегодня заменить оригинальное устройство можно и недорогим аналогом. Конечно, его качество будет уступать качеству оригинала, но в силу простоты устройства и его высокой живучести даже более недорогие аналоги будут служить довольно долго – вплоть до 4-5 лет.
