Сколько шатунных вкладышей в 4 х цилиндровом двигателе

Купить коренные, шатунные вкладыши коленвала, цена

Нужно заменить коренные вкладыши коленчатого вала на вашем Камазе?
Поврежденные либо изношенные коренные вкладыши коленвала могут привести к поломке двигателя на вашем Камазе. Поэтому дисциплинированные автовладельцы должны тщательно следить за их состоянием. Если возникла необходимость замены этих деталей, то на сайте нашего интернет-магазина вы сможете купить коренные вкладыши коленчатого вала на следующие модели Камаза:
• Камаз 740;
• Камаз Евро 2;
• Камаз Евро 3 и др.
Цена за полный комплект коренных вкладышей приятно удивит вас.
Вам нужны шатунные вкладыши на Камаз?
При покупке шатунных вкладышей на коленвал двигателя Камаза, чтобы избежать ошибки, необходимо свериться с таблицей размеров. По классификации размеры могут быть от Р0 до Р7 (все в наличии). У нас в продаже по доступным ценам имеются полные комплекты шатунных вкладышей на двигатели Камаз 740, Камаз 6520 и др.
Преимущества покупки вкладышей коленвала на Камаз в нашем магазине
У нас:
• гарантия хорошего качества (фирма-изготовитель в своем производстве использует только высокотехнологичные материалы);
• постоянное наличие вкладышей всех размеров на самые распространенные модели двигателей Камаза – Камаз 740, Камаз Евро, Камаз 6520.

© 2023 «МИГ-АВТО»
Все права защищены.

• Наши партнеры
• Дистрибьюция
• Акции
• Полезные статьи
• Карта сайта
• Видео запчастей
• Каталог запчастей для грузовиков
• Электронный каталог

• Пользовательское соглашение
• Политика конфиденциальности

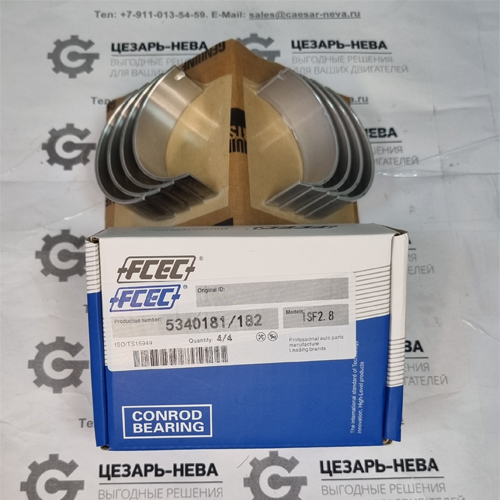

5340182 5340181 Комплект шатунных вкладышей STD н/о (FCEC)

5340182 5340181 Комплект шатунных вкладышей STD н/о (аналог FCEC)

В комплект шатунных вкладышей STD нового образца 5340182 5340181 входят:

• 5340182 вкладыш шатунный нижний (4 шт.);
• 5340181 вкладыш шатунный верхний (4 шт.).

Шатунные вкладыши нового образца FCEC поставляются в одной упаковке: 5340182 х 4 шт., 5340181 х 4 шт.

Шатунные вкладыши 5340182 5340181 производства компании FCEC (качественный аналог Cummins / Foton) используется для проведения ремонта двигателей Cummins ISF2.8

Компания ООО «ТД Цезарь-Нева» поставляет любые оригинальные запчасти и их качественные аналоги для двигателей Cummins / Камминз ISF2.8, включая шатунные вкладыши 5340182 5340181. В нашей компании Вы всегда можете приобрести следующие запчасти Cummins ISF2.8:

• детали цилиндро-поршневой группы (поршень, гильза цилиндра, шатун двигателя, поршневые кольца двигателя, палец шатуна и т.п.);
• коренные вкладыши, упорные вкладыши, шатунные вкладыши;
• коленчатый вал, распределительный вал;
• топливную аппаратуру (ТНВД, форсунки);
• турбокомпрессор;
• масляный насос, водяной насос (водяная помпа);
• наборы прокладок для ремонта двигателя;
• стартер, генератор;
• модули управления двигателем, жгуты проводов;
• клапаны, пружины, ГБЦ (головка блока цилиндров) в сборе;
• блок цилиндров.

Также в нашей компании Вы всегда сможете заказать расходные материалы на Cummins ISF2.8 (масляные фильтры, топливные фильтры Fleetguard, воздушные фильтры BIG FILTERS) для проведение технического обслуживания двигателя.

Большее количество запасных частей на Cummins ISF2.8 имеется в наличии. Однако, если требуемых Вам позиций нет на складе, мы доставим их к нам на склад в течение 1-2 рабочих дней.

ДОСТАВКА ЗАПЧАСТИ CUMMINS ISF2.8

Наша компания осуществляет доставку запасных частей Cummins ISF2.8 по всей территории России основными транспортными компаниями и курьерскими службами:

• Деловые Линии;
• ПЭК;
• СДЭК;
• Другие по согласованию с клиентом.

Способы доставки запасных частей Cummins ISF2.8

• Самовывоз со склада в г.Санкт-Петербург. Адрес: Парнас, 1-й Верхний переулок, дом 12В, офис 106 (заезд с проспекта Культуры, двухэтажный стеклянный БЦ «RеForma»). Офис находится не на территории «Деловых линий». Схему проезда можно посмотреть ЗДЕСЬ.

— Курьерская доставка компанией СДЭК «до адреса» (квартира, офис). Оплата товара и доставки осуществляется курьеру наличными или картой при получении заказа. Цена доставки зависит от объема груза, веса груза и условий/скорости доставки (более подробно стоимость доставки можно уточнить у наших менеджеров при размещении заказа);

— Курьерская доставка компанией СДЭК «до выбранного Вами пункта выдачи заказов» (ПВЗ СДЭК). Оплата товара и доставки осуществляется в ПВЗ наличными или картой. Цена доставки зависит от объема груза, веса груза и условий/скорости доставки (более подробно стоимость доставки можно уточнить у наших менеджеров при размещении заказа).

• Доставка транспортной компанией (ТК) «Деловые линии», «ПЭК»:

— Доставка «до ближайшего терминала» транспортной компании к клиенту;

— Доставка «до адреса клиента» (квартира, офис);

— При доставке запчастей Cummins ISF2.8 ТК «Деловые линии» или «ПЭК» требуется 100% предоплата за поставляемый товар;

— Оплата доставки из Санкт-Петербурга до Покупателя осуществляется за счет Покупателя.

— При доставке запчастей Cummins ISF2.8 ТК требуется 100% предоплата за поставляемый товар;

— Оплата доставки из Санкт-Петербурга до Покупателя осуществляется за счет Покупателя.

• Ускоренная авиа-доставка. В случае необходимости мы отправим Ваш заказ авиа-доставкой (DHL, Fedex). Просто сообщите об этом нашему менеджеру при размещении заказа.

— При доставке запчастей Cummins ISF2.8 ускоренной авиа-доставкой требуется 100% предоплата за поставляемый товар и авиа-доставку (иногда);

— Оплата доставки из Санкт-Петербурга до Покупателя осуществляется за счет Покупателя.

Доставка до терминала транспортной компании (ТК) в Санкт-Петербурге осуществляется БЕСПЛАТНО не зависимо от веса и суммы груза.

При отправке заказов мы всегда упаковываем их таким образом, чтобы груз не повредился при транспортировке (это может влиять на стоимость доставки).

Если Вы хотите стандартную упаковку (картонный короб), то сообщите об этом менеджеру компании при размещении заказа.

ОПЛАТА ЗАПЧАСТИ CUMMINS ISF2.8

Для юридических лиц:

• Предоплата по выставленному счету (мы работаем с НДС 20% на общей системе налогообложения).

Для физических лиц:

• Наличными / по карте при доставке курьером до адреса (или в пункте самовывоза СДЭК). Стоимость доставки до адреса уточняется у менеджера компании при заказе товара.

При отправке транспортной компанией («Деловые линии», «ПЭК») в регионы России — 100% предоплата (по согласованию, возможна ускоренная отгрузка по исполненному платежному поручению банка).

ГАРАНТИЯ НА ЗАПЧАСТИ CUMMINS ISF2.8

• Гарантия на неоригинальные запчасти (аналоги) составляет 6 месяцев с даты продажи.
• Гарантия на оригинальные запчасти Cummins составляет 12 месяцев с даты продажи (при условии их установки сертифицированными специалистами компании Cummins).

Возврат денежных средств или обмен запасных частей осуществляется в соответствие с законодательством РФ.

Двигатель ЗМЗ-409

Двигатель ЗМЗ-409 создан на базе 406-го мотора, а точнее, на базе его преемника ЗМЗ-405. Используется 405-й блок (высота всех блоков 405, 406, 409 одинаковая), коленвал с увеличенным ходом (с 86мм до 94мм), шатуны остались старые, поршни измененные, со смещением на 4мм.

Модификации двигателя ЗМЗ 409

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.

2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.

3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.

4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.

5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.

6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Маркировка двигателей ЗМЗ-409

Маркировка двигателя в виде идентификационного номера (VIN) наносится в одну строчку на обработанную поверхность площадки блока цилиндров, находящейся с левой стороны над бобышками крепления передней опоры двигателя.

В начале, конце и между составными частями идентификационного номера указан разделительный знак в виде звездочки. Над идентификационным номером двигателя может быть указан номер блока цилиндров, нанесенный ударным способом или на самоклеющейся этикетке. На крышке клапанов расположена самоклеющаяся этикетка с указанием комплектации двигателя.

Описательная часть – VDS маркировки двигателя (состоит из шести знаков):
1 – обозначение модели двигателя (состоит из пяти цифр);
2 – всегда указывается ноль;

Указательная часть – VIS маркировки двигателя (состоит из восьми знаков):
3 – код года изготовления (цифра или буква латинского алфавита): «D» – 2013, «E» – 2014, «F» – 2015, «G» – 2016, «H» – 2017, «J» – 2018, «K» – 2019, «L» – 2020… «Y» – 2030 (кроме букв «I, O, Q, U»);
4 – цифровой код сборочного подразделения завода-изготовителя двигателя;
5 – порядковый номер двигателя

Обозначение описательной части /VDS/ идентитфикационного номера двигателей ОАО ЗМЗ при их маркировке
Полное обозначение двигателя по конструкторской документации	VDS	Характерные особенности комплектности и исполнения двигателя
409.1000400	409000	Базовая комплектность в исполнении «У2» по ГОСТ 15150-69 с КМПСУД типа «Микас 7. 2», с поршнем D=95,5 мм для автомобилей УАЗ с ГУР
409.1000400-10	40900А	Двигатель в исполнении «У2» по ГОСТ 15150-69 со шкивом под два поликлиновых ремня для автомобилей УАЗ с ГУР и антитоксичными системами
40907.1000400	409070	Комплектность в тропическом исполнении с КМСУД типа «Микас 7. 2» со шкивом под два поликлиновых ремня для автомобилей УАЗ с ГУР
40907.1000400-10	40907А	Комплектность в тропическом исполнении с КМСУД типа „Микас «7.2′» со шкивом под два поликлиновых ремня для автомобилеи УАЗ с ГУР и антитоксичными устройствами
409.1000400-01	40900В	Двигатель в исполнении «У2» со шкивом под два поликлиновых ремня со стартером и генератором фурмы «Bosch» для автомобилей УАЗ с ГУР
409.1000400-11	40900С	Двигатель в исполнении «У2» со шкивом под два поликлиновых ремня со стартером и генератором фирмы «Bosch» для автомобилей УАЗ с ГУР и антитоксичными устройствами
40907.1000400-01	40907В;	Двигатель в исполнении «Т2» со шкивом под два поликлиновых ремня со стартером и генератором фирмы «Bosch» для автомобилей УАЗ с ГУР
40907.1000400-11	40907С	Двигатель в исполнении «Т2» со шкивом под два поликлиновых ремня со стартером и генератором фирмы «Bosch» для автомобилей УАЗ с ГУР и антитоксичными устройствами
409.1000400-30	40900Н	Комплектность в исполнении «У2», с КМСУД типа „Микас «7.2, с генератором и стартером фирмы «Bosch» для автомобилей УАЗ с ГУР.
409.1000400-02	40900D	Комплектность в исполнении «У2», с КМСУД типа „Микас «7.2, со сцеплением фирмы «Luk» для автомобилей УАЗ.
409.1000400-12	40900E	Комплектность в исполнении «У2», с КМСУД типа «Микас» 7.2, со сцеплением фирмы «Luk» для автомобилей УАЗ с антитоксичными устройствами.
40907.1000400-02	40907D	Комплектность в исполнении «Т2», с КМСУД типа «Микас» 7.2, со сцеплением фирмы «Luk» для автомобилей УАЗ.
40907.1000400-12	40907E	Комплектность в исполнении «Т2», с КМСУД типа «Микас» 7.2, со сцеплением фирмы «Luk» для автомобилей УАЗ с антитоксичными устройствами.
409.1000400-03	40900F	Комплектность в исполнении «У2», с КМСУД типа «Микас» 7.2, с генератором и стартером фирмы «Bosch», со сцеплением фирмы «Luk» для автомобилей УАЗ.
409.1000400-13	40900G	Комплектность в исполнении «У2», с КМСУД типа «Микас» 7.2, с генератором и стартером фирмы «Bosch», со сцеплением фирмы «Luk» для автомобилей УАЗ с антитоксичными устройствами
40907.1000400-03	40907F	Комплектность в исполнении «Т2», с КМСУД типа «Микас» 7.2, с генератором и стартером фирмы «Bosch», со сцеплением фирмы «Luk» для автомобилей УАЗ.
40907.1000400-13	40907G	Комплектность в исполнении «Т2», с КМСУД типа «Микас» 7.2, с генератором и стартером фирмы «Bosch», со сцеплением фирмы «Luk» для автомобилей УАЗ с антитоксичными устройствами
409.1000400-33	40900J	Комплектность в исполнении «У2», с КМСУД типа «Микас» 7.2, со шкивом под два поликлиновых ремня, с генератором и стартером фирмы «Bosch», со сцеплением фирмы «Luk» для автомобилей УАЗ с ГУР.
40907.1000400-33	40907J	Комплектность в исполнении «Т2», с КМСУД типа «Микас» 7.2, со шкивом под два поликлиновых ремня, с генератором и стартером фирмы «Bosch», со сцеплением фирмы «Luk» для автомобилей УАЗ с ГУР.
409.1000400-90	40900U	Комплектность в исполнении «У2», с КМСУД типа «Микас» 7.2″, с генератором и стартером фирмы «Bosch», со сцеплением фирмы «Luk» (со второй половины 2011 года сцеплением ОАО ЗМЗ),с кронштейном ГУР 31602-3407059 для автомобилей УАЗ- 315195-030 у КПП фирмы «DYMOS», с антитоксичной системой.
4097.1000400-90	40907U	То же, что и в 40900U, но в тропическом исполнении.
409.1000400-70	40900R	Комплектность в исполнении «У2», с КМСУД типа «Микас» 7.2, со шкивом под два поликлиновых ремня, со сцеплением фирмы «Luk», генератором и стартером фирмы «Bosch» для автомобилей УАЗ-3163 «Патриот» с КПП фирмы «DYMOS» и насосом ГУР фирмы «ZFLS» и антитоксичной системой.
409.1000400-80	40900T	Комплектность в исполнении «У2» с КМСУД типа «Микас» 7.2 со шкидом под два поликлинодых ремня, со сцеплением фирмы «Luk»(, со второй половины 2011 года сцеплением ОАО ЗМЗ), стартером и генератором фирмы «Bosch» для автомобилей УАЗ-315195 с КПП фирмы «DYMOS» без антитоксичной системы.
409.1000400-100	40900Y	Комплектность в исполнении «У2» с КМСУД типа «Микас» 11 со шкидом под два поликлиновых ремня, со сцеплением фирмы «Luk», стартером и генератором фирмы «Bosch» или фирмы «ISKRA» для автомобилей УАЗ-3163 «Патриот»с КПП фирмы «DYMOS» и насосом ГУР фирмы «ZFLS» и антитоксичной системой.
4091.1000400	409100	Комплектность в исполнении «У2» с КМСУД типа «Микас» 11 со шкивом под два поликлиновых ремня, со сцеплением фирмы «Luk» или «Valeo», стартером и генератором фирмы «ISKRA» для автомобилей УАЗ вагонной компоновки.
4091.1000400	409100	Комплектность в исполнении «У2» с КМСУД типа «Микас» 11 со шкивом под два поликлиновых ремня, со сцеплением фирмы «Luk» или «Valeo», стартером и генератором фирмы «ISKRA» для автомобилей УАЗ вагонной компоновки.
4091.1000400-20	409100	Комплектность с КМСУД Микас 11, сцеплением ЗМЗ, без датчика указателя температуры охлаждающей жидкости для автомобилей УАЗ вагонной компоновки.
4091.1000400-30	40910B	Комплектность с КМСУД Микас 11, сцеплением ЗМЗ, без ремня вентилятора, с насосом ГУР (г. Борисов), антитоксичной системой для автомобилей УАЗ вагонной компоновки
4091.1000400-40	409100	Комплектность с КМСУД Микас 11, сцеплением ЗМЗ, генератором 120 А, без датчика указателя температуры охлаждающей жидкости для автомобилей УАЗ вагонной компоновки
4091.1000400-50	409100	Комплектность с КМСУД (Микас 11), сцеплением ЗМЗ, насосом ГУР (г. Борисов), без ремня вентилятора, без датчика указателя температуры охлаждающей жидкости для автомобилей УАЗ вагонной компоновки
4091.1000400-60	409100	Комплектность с ЭСУД Bosch, сцеплением ЗМЗ, без датчика указателя температуры охлаждающей жидкости для автомобилей УАЗ вагонной компоновки
4091.1000400-61	409100	Комплектность с ЭСУД Bosch, с ГБО, с кронштейном ролика натяжения ремня привода шкива вентилятора, генератором 90 А, сцеплением ЗМЗ для автомобилей УАЗ вагонной компоновки
4091.1000400-70	409100	Комплектность с ЭСУД Bosch, сцеплением ЗМЗ, генератором 120 А, без датчика указателя температуры охлаждающей жидкости, с насосом ГУР (г. Борисов) для автомобилей УАЗ вагонной компоновки
4091.1000400-80	409100	Комплектность с ЭСУД Bosch, сцеплением ЗМЗ, без датчика указателя температуры охлаждающей жидкости, с насосом ГУР (г. Борисов) для автомобилей УАЗ вагонной компоновки
4091.1000400-81	409100	Комплектность с ЭСУД Bosch, с ГБО, с кронштейном ГУР 31602-3407059, сцеплением ЗМЗ для автомобилей УАЗ-396295 (Евро-3)
4091.1000400-82	409100	Комплектность с ЭСУД фирмы Bosch, сцеплением ЗМЗ, без датчика указателя температуры, ГУР (г. Борисов), для УАЗ-315196 Hunter.
4091.1000400-120	409100	Комплектность с ЭСУД фирмы Bosch, без датчика указателя температуры, с кронштейном ролика натяжения ремня привода шкива вентилятора, генератором 90 А, сцеплением ЗМЗ, с транспортным картером, для УАЗ-315196 Hunter.
4091.1000400-130	409100	Комплектность с кронштейном ролика натяжения ремня привода шкива вентилятора, генератором 90 А, под КПП УАЗ для автомобилей УАЗ вагонной компоновки
4091.1000400-140	409100	Комплектность без датчика указателя температуры, с кронштейном ролика натяжения ремня привода шкива вентилятора, генератором 90 А, под КПП УАЗ для автомобилей УАЗ вагонной компоновки
4091.1000400-150	409100	Комплектность с ЭСУД Bosch, без датчика указателя температуры, с кронштейном ролика натяжения ремня привода шкива вентилятора, генератором 90 А, под КПП УАЗ для автомобилей УАЗ вагонной компоновки
4091.1000400-151	409100	Комплектность с ЭСУД Bosch, с кронштейном ролика натяжения ремня привода шкива вентилятора, генератором 90 А, с ГБО, под КПП УАЗ для автомобилей УАЗ вагонной компоновки
4091.1000400-160	409100	Комплектность с ЭСУД Bosch, без датчика указателя температуры, с кронштейном ГУР 31602-3407059, под КПП УАЗ. для автомобилей УАЗ вагонной компоновки
4091.1000400-170	409100	Комплектность с ЭСУД Bosch, без датчика указателя температуры, с кронштейном ГУР 220695-3407059, под КПП УАЗ для автомобилей УАЗ вагонной компоновки
4091.1000400-190	409100	Комплектность с ЭСУД Bosch, без датчика указателя температуры, с кронштейном ГУР 220695-3407059, сцеплением ЗМЗ для автомобилей УАЗ вагонной компоновки
4091.1000400-200	409100	Комплектность с ЭСУД Bosch, сцеплением ЗМЗ, без датчика указателя температуры охлаждающей жидкости, под пятиступенчатую КПП для автомобилей УАЗ вагонной компоновки
4091.1000400-210	409100	Комплектность с ЭСУД Bosch, сцеплением ЗМЗ, генератором 120 А, без датчика указателя температуры охлаждающей жидкости, с кронштейном крепления насоса ГУР (г. Борисов), под пятиступенчатую КПП для автомобилей УАЗ вагонной компоновки
4091.1000400-220	409100	Комплектность с ЭСУД Bosch, сцеплением ЗМЗ, без датчика указателя температуры охлаждающей жидкости, с кронштейном крепления насоса ГУР (г. Борисов), под пятиступенчатую КПП для автомобилей УАЗ вагонной компоновки
4091.1000400-230	409100	Комплектность с ЭСУД Bosch, сцеплением ЗМЗ, без датчика указателя температуры охлаждающей жидкости, с кронштейном крепления насоса ГУР (г. Борисов), под пятиступенчатую КПП для автомобилей УАЗ вагонной компоновки
4091.1000401	409100	Двигатель в исполнении У2 по ГОСТ 15150-69 с КМСУД Bosch, со шкивом под два поликлиновых ремня, сцеплением производства ОАО ЗМЗ, насос ГУР г. Борисов, кронштейн крепления 220695-3407059 для автомобилей УАЗ вагонной компоновки
4091.1000401-10	409100	Двигатель в исполнении У2 по ГОСТ 15150-69 с КМСУД Bosch, со шкивом под два поликлиновых ремня, сцеплением производства ОАО ЗМЗ, генератором повышенной мощности, насос ГУР г. Борисов, кронштейн крепления 220695-3407059 для автомобилей УАЗ вагонной компоновки
4091.1000401-40	409100	Комплектность с КМСУД Bosch, с кронштейном ролика натяжения ремня привода агрегатов, сцеплением производства ОАО ЗМЗ для автомобилей УАЗ вагонной компоновки
40904.1000400	409040	Базовая комплектность с индивидуальными катушками зажигания, кронштейном ГУР 31602-3407059-10, КПП Dymos, для УАЗ-3163-231 Patriot, УАЗ-23632 Pickup.
40904.1000400-01	409040	Комплектность с газобалонным оборудованием ГБО для автомобилей Уаз Патриот и Уаз Пикап
40904.1000400-10	409040	Комплектность с кронштейном крепления агрегатов, кронштейном ГУР 31602-3407059-10, для автомобилей Уаз Патриот и Уаз Пикап с компрессором кондиционера, КПП Dymos
40904.1000400-11	409040	Комплектность с ГБО, кронштейном под компрессор кондиционера, для автомобилей Уаз Патриот и Уаз Карго.
40904.1000400-20	409040	Комплектность с кронштейном крепления ГУР 31602-3407059 для автомобиля Уаз Хантер с КПП Dymos.
40904.1000400-30	409040	Комплектность с кронштейном крепления ГУР 31602-3407059
40904.1000400-21	409040	Комплектность с механическим натяжителем ремня привода агрегатов, кронштейном ГУР 31602-3407059 для автомобиля Уаз Хантер с КПП Dymos
40904.1000400-31	409040	Комплектность с механическим натяжителем ремня привода агрегатов для автомобиля с ГУР, кронштейн 31602-3407059
40904.1000400-70	409040	Базовая комплектация, с улучшенным сцеплением ЗМЗ, с кронштейном ГУР 31602-3407059-10, с транспортным картером сцепления, для автомобилей Уаз Патриот.
40904.1000400-71	409040	Комплектность с ГБО, с кронштейном ГУР 31602-3407059-10, с улучшенным сцеплением ЗМЗ, с транспортным картером сцепления, для автомобилей Уаз Патриот и Уаз Карго.
40904.1000400-80	409040	Комплектность с кронштейном под компрессор кондиционера, с улучшенным сцеплением ЗМЗ, с кронштейном ГУР 31602-3407059-10, с транспортным картером сцепления, для автомобилей Уаз Патриот.
40904.1000400-81	409040	Комплектность с кронштейном под компрессор кондиционера, с ГБО, с кронштейном ГУР 31602-3407059-10, с улучшенным сцеплением ЗМЗ, с транспортным картером сцепления, для автомобилей Уаз Патриот и Уаз Карго.
40904.1000400-90	409040	Комплектность с кронштейном ГУР 31602-3407059, с улучшенным сцеплением ЗМЗ, с транспортным картером сцепления
40904.1000400-91	409040	Комплектность с механическим натяжным роликом, с кронштейном ГУР 31602-3407059, с улучшенным сцеплением ЗМЗ, с транспортным картером сцепления.
40904.1000401	409040	Базовая комплектность с индивидуальными катушками зажигания, сцеплением фирмы Luk, с кронштейном ГУР 31602-3407059-10, для автомобилей Уаз Патриот с КПП Dymos.
40904.1000401-10	409040	Комплектность с кронштейном крепления агрегатов, со сцеплением фирмы Luk, с кронштейном ГУР 31602-3407059-10, для автомобилей Уаз Патриот с компрессором кондиционера фирмы Sanden, КПП Dymos.
40904.1000401-20	409040	Комплектность с кронштейном крепления ГУР 31602-3407059, со сцеплением фирмы Luk, для автомобиля Уаз Хантер с КПП Dymos
40904.1000401-30	409040	Комплектность со сцеплением ЗМЗ, с кронштейном ГУР 31602-3407059-10, для автомобиля Уаз Патриот с КПП Dymos.
40904.1000401-40	409040	Комплектность с кронштейном крепления агрегатов, со сцеплением ЗМЗ, с кронштейном ГУР 31602-3407059-10, для автомобилей Уаз Патриот с компрессором кондиционера фирмы Sanden, КПП Dymos.
40904.1000401-50	409040	Комплектность с кронштейном крепления ГУР 31602-3407059, со сцеплением ЗМЗ, для автомобиля Уаз Хантер с КПП Dymos
40904.1000401-60	409040	Комплектность с кронштейном крепления ГУР 31602-3407059, со сцеплением ЗМЗ, для автомобиля Уаз Хантер с КПП АДС

Технические характеристики ДВС ЗМЗ 409

Двигатель ЗМЗ-409 представляет собой 4-х цилиндровый, рядный мотор, с комплексной микропроцессорной системой управления двигателем (КМПСУД).

Рабочий объем составляет 2,6 л, степень сжатия 9. Порядок работы цилиндров организован по схеме 1-3-4-2, коленчатый вал вращается в правую сторону. Максимальные показатели крутящего момента составляют 230 кг-см при оборотах в 3900 об/мин. Масса мотора 190 кг.
Система питания двигателя представляет собой впрыск топлива в трубу.
Система вентиляции закрытая, принудительного действия, действует благодаря разрежению в выпускной системе.
Система смазки также принудительная, комбинированная, с разбрызгиванием.
Система охлаждения жидкостная, принудительная, закрытая.

Двигатель ЗМЗ-409 (вид справа):
1 – масляный картер; 2 – масляный фильтр; 3 – кран масляного радиатора; 4 – стартер; 5 – шланги подогрева дроссельной заслонки; 6 – датчик детонации; 7 – шланг от регулятора давления топлива к каналу холостого хода; 8 – впускная труба; 9 – регулятор давления топлива; 10 – шланг подачи воздуха; 11 – ресивер; 12 – регулятор холостого хода; 13 – генератор; 14 – гидронатяжитель верхней цепи; 15 – проушина (рым) для подъема двигателя; 16 – регулировочный болт натяжения ремня привода насоса гидроусилителя и шкива вентилятора; 17 – кронштейн насоса гидроусилителя; 18 – регулировочный болт ремня привода генератора и водяного насоса; 19 – датчик положения коленчатого вала (датчик синхронизации); 20 – установочные метки ВМТ такта сжатия; 21 – гидронатяжитель нижней цепи

Двигатель ЗМЗ-409 (вид слева):
1 – кран слива охлаждающей жидкости; 2 – насос гидроусилителя; 3 – шкив коленчатого вала; 4 – шкив водяного насоса; 5 – ремень привода насоса системы гидроусилителя и шкива вентилятора; 6 – натяжной ролик; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик температуры охлаждающей жидкости; 9 – термостат; 10 – ремень привода генератора и водяного насоса; 11 – вязкостная муфта; 12 – датчик сигнальной лампы аварийного падения давления масла; 13 – датчик указателя давления масла; 14 – пробка маслоналивной горловины; 15 – дроссельный узел; 16 – датчик положения дроссельной заслонки; 17 – катушки зажигания; 18 – указатель (щуп) уровня масла; 19 – проушина (рым) для подъема двигателя; 20 – датчик фазы; 21 – теплоизоляционный экран; 22 – выпускной коллектор; 23 – пробка сливного отверстия

Поперечный разрез двигателя ЗМЗ-409:
1 – масляный картер; 2 – приемник масляного насоса; 3 – масляный насос; 4 – привод масляного насоса; 5 – шестерня промежуточного вала; 6 – блок цилиндров; 7 – впускная труба; 8 – ресивер; 9 – распределительный вал впускных клапанов; 10 – впускной клапан; 11 – крышка клапанов; 12 – распределительный вал выпускных клапанов; 13 – указатель уровня масла; 14 – гидравлический толкатель клапана; 15 – наружная пружина клапана; 16 – направляющая втулка клапана; 17 – выпускной клапан; 18 – головка блока цилиндров; 19 – выпускной коллектор; 20 – поршень; 21 – поршневой палец; 22 – шатун; 23 – коленчатый вал; 24 – крышка шатуна; 25 – крышка коренного подшипника; 26 – пробка сливного отверстия; 27 – корпус толкателя; 28 – направляющая втулка; 29 – корпус гидрокомпенсатора; 30 – стопорное кольцо; 31 – поршень гидрокомпенсатора; 32 – шариковый клапан; 33 – пружина шарикового клапана; 34 – корпус шарикового клапана; 35 – разжимная пружина

Натяжение ремней привода агрегатов: 1 — датчик синхронизации; 2 — автоматический механизм натяжения; 3 — ремень привода генератора и водяного насоса; 4 — шкив генератора; 5 — впускная труба; 6 — ресивер; 7 — дроссельный узел с датчиком положения дроссельной заслонки; 8 — крышка маслоналивной горловины; 9 — крышка клапанов; 10 — шкив вентилятора; 11 — шкив водяного насоса; 12 — шкив насоса гидроусилителя рулевого управления; 13 — болт крепления насоса гидроусилителя рулевого управления; 14 — регулировочный болт; 15 — ремень привода вентилятора и насоса гидроусилителя рулевого управления; 16 — шкив-демпфер коленчатого вала

Конструкция двигателя

Кривошипно — шатунный механизм

Блок цилиндров отлит из серого чугуна. Между цилиндрами выполнены каналы для охлаждающей жидкости. Цилиндры расточены непосредственно в теле блока. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами. Крышки коренных подшипников, обработанные в сборе с блоком, невзаимозаменяемы. Крышка третьего подшипника (в сборе с блоком цилиндров) обработана по торцам для установки двух упорных сталеалюминиевых полуколец, ограничивающих осевое перемещенье коленчатого вала. К торцам блока цилиндров болтами прикреплены крышка цепи и сальникодержатель с манжетами коленчатого вала. Снизу к блоку цилиндров крепится масляный картер.

Блок цилиндров. Вид сверху: 1 – фланец крепления коробки перемены передач; 2 – резьбовые отверстия для крепления го-ловки цилиндров (10 отв.); 3 – плоскость прилегания головки цилиндров; 4 – место маркировки двигателя; 5 – окна рубашки охлаждения; 6 – плоскость прилегания крышки цепи; 7 – отверстие для подвода смазки в головку цилиндров; 8 – фланец крепления крышки привода масляного насоса

Головка блока цилиндров, отлита из алюминиевого сплава. В ней установлены впускные и выпускные клапаны. На каждый цилиндр приходится по четыре клапана: два впускных и два выпускных. Впускные клапаны расположены с правой стороны головки блока, а выпускные — с левой. Привод клапанов осуществляется двумя распределительными валами через гидротолкатели. Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов. В головке блока цилиндров с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока расположены камеры сгорания, в верхней части — опоры распределительных валов. На опорах установлены алюминиевые крышки. Передняя крышка — общая для опор распределительных валов впускных и выпускных клапанов. В ней установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов. Крышки обрабатывают в сборе с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера.

Головка цилиндров. Вид на фланец впускной трубы, на верхнюю плоскость и на фланец передней крышки:
1 – крышки распределительных валов; 2 – свечные колодцы; 3 – передняя крышка распредели-тельных валов; 4 – фланец крепления передней крышки головки цилиндров; 5 – резьбовые от-верстия крепления верхнего кронштейна генератора; 6 – фланец крепления крышки гидронатя-жителя; 7 – фланец крепления впускной трубы

Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые. Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет гидротолкатели вращаться. Это уменьшает износ поверхности гидротолкателя и делает его более равномерным. Сверху головка блока цилиндров закрыта крышкой, отлитой из алюминиевого сплава.

Поршни также отлиты из алюминиевого сплава. На днище поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения. Для правильной установки поршня в цилиндр отлита надпись «Перед» на боковой стенке у бобышки под поршневой палец. Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены два компрессионных кольца и одно маслосъемное. Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца. Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца сделана проточка. Кольцо нужно устанавливать на поршень этой проточкой вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя. Поршень прикреплен к шатуну с помощью поршневого пальца плавающего типа, т.е. палец не закреплен неподвижно ни в поршне, ни в шатуне. От перемещения в осевом направлении палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Поршень и шатун:
1 – стопорные кольца;
2 – поршень;
3 – шатун;
4 – болты шатуна;
5 – крышка шатуна;
6 – гайки;
7 – поршневые кольца;
8 – поршневой палец;
9 – втулка шатуна

Шатуны стальные, кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна снабжена крышкой, прикрепленной двумя болтами. Гайки шатунных болтов имеют самостопорящуюся резьбу и дополнительно не стопорятся. Крышки шатунов обрабатывают в сборе с шатуном, поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и их крышках выбиты номера соответствующих цилиндров. Для охлаждения днища поршня маслом в стержне и верхней головке шатуна выполнены отверстия. В нижнюю головку шатуна установлены тонкостенные вкладыши.

Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полукольца, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик, в отверстие которого вставлены распорная втулка и подшипник носка первичного вала коробки передач. Шкив водяного насоса приводится во вращение вместе со шкивом генератора поликлиновым ремнем от шкива коленчатого вала. Натяжение ремня регулируют изменением положения натяжного ролика. Таким же ремнем приводятся во вращение шкивы привода насоса гидроусилителя рулевого управления и вязкостной муфты.

Газораспределительный механизм

Распределительные валы — отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности введен отбел кулачков.
Валы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы.

В двигателях ЗМЗ-40904 и ЗМЗ-40905 впускной и выпускной распределительные валы имеют одинаковый профиль кулачков, и обеспечивают высоту подъема клапанов на 9 мм.
На двигателе ЗМЗ-40911 впускной и выпускной распределительные валы имеют разный профиль кулачков и обеспечивают высоту подъема впускных клапанов на 8 мм, а выпускных на 9 мм.

Привод распределительных валов цепной, двухступенчатый.
Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17 .
Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке цилиндров.

Привод распределительных валов (со звездочками):
1 – звездочка коленчатого вала;
2 – гидронатяжитель нижний;
3 – рычаг натяжного устройства нижней цепи;
4 – цепь нижняя;
5 –звездочка промежуточного вала ведомая;
6 – звездочка промежуточного вала ведущая;
7 – рычаг натяжного устройства верхней цепи;
8 – гидронатяжитель верхний;
9 – цепь верхняя;
10 – установочная метка на звездочке;
11 – установочные штифты;
12 – звездочка распределительного вала впускных клапанов;
13 –успокоитель цепи верхний;
14 – звездочка распределительного вала выпускных клапанов;
15 – верхняя плоскость головки цилиндров;
16 – успокоитель цепи средний;
17 – успокоитель цепи нижний;
М1 и М2 – установочные метки на блоке

Привод распределительных валов с башмаками: 1 – звездочка коленчатого вала; 2, 8 – башмак натяжения цепи; 3, 9 – гидронатяжитель; 4 – цепь первой ступени; 5 – звездочка промежуточного вала ведомая; 6 – звездочка промежуточного вала ведущая; 7 – опора болта башмака; 10 – шумоизоляционная шайба; 11 – цепь второй ступени; 12,18 – установочные метки на звездочках; 13,17 – установочные штифты; 14 – звездочка распределительного вала впускных клапанов; 15 – успокоитель цепи верхний; 16 – звездочка распределительного вала выпускных клапанов; 19 – верхняя плоскость головки цилиндров; 20 – успокоитель цепи средний; 21 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке цилиндров

Фазы газораспределения

Гидронатяжитель – стальной, выполнен в виде подобранной по зазору плунжерной пары, состоящей из корпуса 4 и плунжера 3. Гидронатяжитель обеспечивает постоянное натяжение цепи и гашение её колебаний за счет давле-ния масла в системе смазки, и действия пружины плунжерной пары.

Гидронатяжитель:
1 – корпус клапана в сборе;
2 – запорное кольцо;
3 – плунжер;
4 – корпус;
5 – пружина;
6 – стопорное кольцо;
7 – транспортный стопор;
8 – отверстие для подвода масла из системы смазки

Клапаны — изготовлены из жаропрочной стали и имеют возможность в процессе работы проворачиваться. Клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ-2108.

Привод клапанов от распределительных валов непосредс­твенный через цилиндрические гидротолкатели 7, для которых выполнены направляющие отверстия в головке цилиндров. Применение гидравличес­ких толкателей исключает необходимость регулировки зазоров.

Привод клапанов:
1 — клапан впускной; 2 — головка цилиндров; 3 — тарелка пружины кла­пана; 4 — колпачок маслоотражательный; 5 — пружина клапана наружная; 6 — вал распределительный выпускных клапанов; 7 — гидротолкатель; 8 — сухарь клапана; 9 — клапан выпускной; 10 — пружина клапана внут­ренняя; 11 — шайба опорная пружины клапана; 12 — вал распределитель­ный впускных клапанов.

Пружины клапанов — двойные. Пружины и детали их крепления взаи­мозаменяемы с аналогичными деталями двигателя ВАЗ-2108.

Гидротолкатели – выполнены в виде цилиндрического стакана с плунжерной парой гидрокомпенсатора внутри и канавкой с отверстием для подвода масла от магистрали в головке цилиндров снаружи. Гидротолкатели обеспечивают беззазорный контакт кулачка распределительного вала с торцем клапана за счет давления масла и действия пружины гидрокомпенсатора. При работе гидротолкатели вращаются благодаря смещению по ширине середины кулачка распределительного вала относительно оси гидротолкателя, что обеспечивает равномерную приработку и уменьшение износа торца гидротолкателя.

Гидротолкатель:
1 – направляющая втулка гидрокомпенсатора;
2 – корпус гидротолкателя;
3 – стопорное кольцо;
4 – корпус гидрокомпенсатора;
5 – поршень гидрокомпенсатора;
6 – обратный шариковый клапан;
7 – пружина
Принцип работы и основные неисправности гидротолкателей описаны в отдельной статье.

Промежуточный вал – служит для привода масляного насоса. Может применяться стальной промежуточный вал цельной конструкции или сборной конструкции. Передняя и задняя опорные шейки сборного промежуточ-ного вала изготовлены из порошкового материала методом порошковой метал-лургии и напрессованы на стальной валик.

Вал промежуточный: 1 – болт; 2 – стопорная пластина; 3 – звездочка ведущая; 4 – звездочка ведомая; 5 – передняя втулка вала; 6 – промежуточный вал; 7 – труба; 8 – ведомая шестерня привода масляного насо-са; 9 – кольцо; 10 – гайка; 11 – шпонка; 12 – ведущая шестерня привода масляного насоса; 13 – задняя втулка вала; 14 – блок цилиндров; 15 – фланец промежуточного вала; 16 – штифт

Система смазки

Система смазки — комбинированная с подачей масла к трущимся поверхностям под давлением и разбрызгиванием.

Система смазки включает: масляный картер 1, масляный насос 2 с приемным патрубком и редукционным клапаном, привод масляного насоса, масляные каналы в блоке, головке цилиндров и коленчатом валу, полнопоточный масляный фильтр 3, стержневой указатель уровня масла 5, крышку маслозаливной горловины 4, датчики давления масла 6 и 7.

На указателе уровня масла имеются метки: верхнего уровня -«П» и нижнего уровня -«0». Уровень масла должен находиться между этими мет­ками.

Циркуляция масла происходит следующим образом. Насос засасывает масло из картера и по каналу в блоке подводит его к полнопоточному фильтру. После фильтра масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные подшипники, подшипники промежуточного вала, верхний подшипник валика привода масляного насоса и подводится к гидронатяжителю цепи первой ступени привода распределительных валов. От коренных подшипников масло через внутренние каналы коленчатого вала смазывает шатунные подшипники и от них через отверстия в шатунах смазываются поршневые пальцы.

От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и опорной поверхности ведомой шес­терни привода.

Шестерни привода маслонасоса смазываются струей масла через сверление в главной масляной магистрали.

Для охлаждения поршня масло через отверстие в верхней головке шатуна брызгает на днище поршня.

Из главной масляной магистрали масло через канал в блоке поступает в головку цилиндров, смазывает опоры распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распредели­тельных валов, к гидротолкателям и к датчикам давления масла. Вытекая из зазоров и стекая в картер в передней части головки цилиндров, масло смазывает цепи, рычаги натяжного устройства и звездочки привода распределительных валов.

Контроль за давлением масла осуществляется датчиком давления 6 и указателем на щитке приборов. Кроме того, система снабжена датчиком 7 и сигнализатором аварийного давления масла. Сигнализатор аварийного давления масла загорается при 40. 80 кПа (0,4. 0,8 кгс/см2). Датчики давления ввернуты в штуцер, установленный в масляный канал головки цилиндров.

Масляный насос — шестеренчатого типа, установлен внутри масляного картера и крепится к блоку цилиндров двумя болтами и держателем масляного насоса. Ведущая шестерня 1 неподвижно закреплена на валике 3 с помощью штифта, а ведомая 5 свободно вращается на оси 4, запрессованной в корпусе 2 насоса. Корпус насоса изготовлен из алюминиевого сплава, перегородка 6 — из чугуна, шестерни — из металлокерамики. К корпусу тремя винтами крепится литой из алюмини­евого сплава приемный патрубок 7 с сеткой.

Масляный насос:
1 — ведущая шестерня;
2 — корпус;
3 — валик;
4 — ось;
5 — ведомая шестерня;
6 — перегородка;
7 -приемный патрубок с сеткой и редукционным клапаном.

Привод масляного насоса осуществляется парой винтовых шестерен от промежуточного вала 1 привода распределительных валов. Промежуточный вал вращается во втулках, запрессованных в рас­точки блока цилиндров. На валу с помощью шпонки 3 установлена и закреплена фланцевой гайкой ведущая шестерня 2, находящаяся в зацеплении с ведомой шестерней 7, напрессованной на валик 8, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни запрессована втулка 6, имеющая внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 9, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Привод масляного насоса
1 — промежуточный вал;
2 — ведущая шестерня;
3 — шпонка;
4 — крышка;
5 — прокладка;
6 — втулка;
7 — ведомая шестерня;
8 — валик:
9 — шестигранный валик привода масляного насоса

Редукционный клапан плунжерного типа, расположен в корпусе маслоприемника. Редукционный клапан отрегулирован на заводе установкой тарированной пружины. Менять регулировку клапана в эксплуатации не рекомендуется.

Масляный фильтр. На двигатель устанавливается масляный фильтр 2101-1012005-НК-2 однократного использования.

Система охлаждения

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.
Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты привода вентилятора, электровентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединены радиаторы отопителей и электронасос дополнительного (опционально) отопителя салона. Давление в системе создается водяным насосом, который приводится в действие ремнем от коленчатого вала. Из насоса жидкость подается в рубашку охлаждения двигателя, а из рубашки поступает в термостат. В зависимости от температуры жидкость проходит затем в водяной насос (при низкой температуре) или в радиатор (при высокой температуре), откуда, охладившись, поступает в водяной насос.

Система охлаждения: 1, 2 – радиаторы отопителя; 3 – электронасос; 4 – двигатель; 5 – дроссельный патрубок; 6 – термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик сигнальной лампы перегрева охлаждающей жидкости; 9 – вязкостная муфта привода вентилятора; 10 – вентилятор; 11 – пробка радиатора; 12 – радиатор; 13 – пробка расширительного бачка; 14 – расширительный бачок; 15 – электровентилятор; 16 – водяной насос; 17 – сливной кран блока цилиндров

Наиболее выгодный температурный режим охлаждающей жидкости ле­жит в пределах 80. 90° С. Указанная температура поддерживается при помощи термостата, действующего автоматически и жалюзи, управляемых водителем. Поддержание термостатом правильного температурного режима в системе охлаждения оказывает решающее влияние на износ деталей дви­гателя и экономичность его работы. Для контроля температуры охлаждающей жидкости на щитке приборов автомобиля имеется указатель температуры, датчик которого ввернут в корпус термостата. Кроме того, на щитке приборов автомобиля имеется сигнализатор аварийной температуры, загорающийся красным светом при повышении температуры жидкости свыше 104 °С. Датчик сигнализатора аварийной температуры ввернут в верхний бачок радиатора. При загорании сигнализатора следует немедленно остановить двигатель и устранить причину перегрева охлаждающей жидкости.

Водяной насос центробежного типа. Подшипник 7 отделен от охлаждающей жидкости самоподжимным сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба. Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать. Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен. Подшипник заполняется смазкой при сборке и в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 напрессованы на валик подшипника.

Водяной насос
1 – ступица;
2 — фиксатор;
3 — корпус;
4 — сальник;
5 — крыльчатка;
6 — контрольное отверстие для выхода охлаждающей жидкости;
7 — подшипник

Привод насоса (и генератора) осуществляется поликлиновым рем­нем 6РК 1220.

Система питания топливом

Система питания топливом осуществляется посредством впрыска топлива во впускную трубу электромагнитными форсунками, управляемыми микропроцессором.

Система питания состоит из топливного бака 6, топливопроводов 8, 5 и 10, электробензонасоса 9, топливных фильтров 8 и 11, топливопровода двигателя 2,отлитого из алюминиевого сплава, с регулятором давления топлива 4 и электромагнитными форсунками 3.

Схема системы питания двигателя топливом
1 — дроссельная заслонка
2 — топливопровод двигателя;
3 — электромагнитные форсунки;
4 — регулятор давления топлива;
5 — топливопровод отвода топлива в бак;
6 — топливный бак;
7 — топливопровод низкого давления;
8 — топливный фильтр грубой очистки;
9 — электробензонасос;
10 — топливопровод высокого давления;
11 — фильтр тонкой очистки топлива.

Поддержание постоянного давления топлива в магистрали для обеспечения гарантированной топливоподачи форсунками на всех режимах работы двигателя обеспечивается пневмомеханическим регулятором давления — поддерживает 3 кгс/см2 (300 8 кПа). Регулятор давления топлива размещен на топливной рампе, датчик уровня топлива входят в состав модуля погружного бензонасоса, размещенного в топливном баке.

Расположение основных узлов системы впрыска топлива:

1 – ресивер; 2, 25 – трубопровод подачи топлива; 3 – топливная рампа; 4 – трубопровод слива топлива от регулятора давления; 5 – регулятор давления; 6 – трубопровод от топливного насоса к фильтру тонкой очистки топлива; 7 – топливный насос; 8 – трубопровод от струйного насоса к топливному насосу; 9 – пробка топливного бака; 10 – наливная труба топливного бака; 11, 17, 19, 27, 30, 31 – пароотводящие шланги; 12 – правый топливный бак; 13 – соединительный шланг; 14 – соединительная трубка; 15 – левый топливный бак; 16 – сливная пробка; 18 – сепаратор; 20 – трубопровод от левого бака к струйному насосу; 21 – струйный насос; 22 – хомут крепления фильтра тонкой очистки топлива; 23 – фильтр тонкой очистки топлива; 24 – трубопровод слива топлива к струйному насосу; 26 – пароотводящий трубопровод; 28 – адсорбер; 29 – клапан топливного бака

Топливная рампа и форсунки — из алюминиевого сплава, цилиндрического сечения.
Топливная рампа с четырьмя форсунками закрепляется на впускной трубе двумя болтами. Форсунки 4 удерживаются в рампе 2 с помощью специальных соединений. На переднем конце рампы расположен штуцер подвода топлива из топливного бака 1. На заднем конце топливной рампы расположен регулятор давления 3 со штуцером отвода топлива в топливный бак. Посадка форсунок во впускной трубе уплотняется с помощью резиновых колец 5 круглого сечения, которые для облегчения установки необходимо смазывать моторным маслом.

Топливная рампа с форсунками: 1 – защитный колпачок резьбового штуцера; 2 – топливная рампа; 3 – штуцер подвода топлива; 4 – форсунка; 5 – уплотнительное кольцо

Погружной модуль электробензонасоса

Система впуска воздуха и выпуска отработавших газов

Впускная система состоит из впускной трубы и ресивера, отлитых из алюминиевого сплава. Геометрические параметры системы позволяют реализовать газодинамический наддув двигателя. На режиме холостого хода и малых нагрузках воздух в двигатель поступает через отдельную систему непосредственно к впускным клапанам.

Выпускной коллектор отлит из чугуна. Для улучшения очистки цилиндров двигателя от отработавших газов патрубки от каждого цилиндра соединены между собой 1 и 4, 2 и 3 . Это уменьшает влияние работы одного цилиндра на другой и позволяет реализовать эффект настроенного выпуска отработавших газов.

Система выпуска состоит из выпускного коллектора двигателя, приемной трубы 1, каталитического нейтрализатора 2, глушителя 3 и резонатора 4. Все узлы системы подвешены к днищу кузова посредством кронштейнов и резиновых амортизаторов. Фланцы крепления каталитического нейтрализатора, глушителя и резонатора уплотнены металлоармированными прокладками.

Система выпуска отработавших газов:
1 – приемная труба;
2 – каталитический нейтрализатор;
3 – глушитель;
4 – резонатор

Система вентиляции картера

Система вентиляции картера — закрытая, принудительная, действующая за счет разрежения во впускной системе. Маслоотражатель размещен в крышке клапанов.

Схема вентиляции картера двигателя
1 — крышка клапанов;
2 — маслоотражатель;
3 — трубка маслоотражательная;
4 — продольный канал системы холостого хода;
5 — ресивер с впускной трубой;
6 — шланг малой ветви вентиляции;
7 — шланг основ­ной ветви вентиляции.

При работе двигателя на холостом ходу газы из картера отсасываются через малую ветвь в канал системы подачи воздуха на холостом ходу, откуда попадают во впускные каналы головки цилиндров. На остальных режимах вентиляция осуществляется через дроссель ресивера и впускную трубу.

Движение картерных газов в крышке клапанов

КОМПЛЕКСНАЯ МИКРОПРОЦЕССОРНАЯ СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (КМПСУД)

Комплексная система управления предназначена для управления впрыском топлива и углом опережения зажигания двигателя.

Функционально система управления состоит из двух подсистем:
— подсистемы управления впрыском топлива;
— подсистемы управления углом опережения зажигания (УОЗ).

Обе подсистемы взаимосвязаны и работают синхронно с основным циклом работы двигателя. Синхронизация работы подсистем осуществляется по сигналам датчиков, установленных на двигателе. Система состоит из микропроцессорного блока управления (БУ), осуществляющего управление исполнительными устройствами по программе, заложенной в блоке, с учетом информации от датчиков.

В состав датчиков входят:

1. Датчик массового расхода воздуха 0 280 212 014* термоанемометрического типа для определения массового наполнения цилиндров воздухом. Установлен на автомобиле между воздушным фильтром и ресивером.
* — номера изделий по каталогу фирмы «ВОSСН» (Германия)

2. Датчик положения дроссельной заслонки 0 280 122 001* или 406.1130000-01 резистивного типа, установленный на дросселе. Сигнал с датчика служит для определения режима работы двигателя (холостой ход, частичные нагрузки или полная мощность).

3. Датчик синхронизации (положения коленчатого вала) 23.3847 или ДС-1 индуктивного типа, установленный на крышке цепи вблизи шкива коленчатого вала. Датчик формирует специальный электрический сигнал при взаимодействии магнитного поля датчика со специальным зубчатым диском (диском 60-2 зуба), установленным на шкиве коленчатого вала. Электрический сигнал с датчика информирует блок управления об угловом положении коленча­того вала при его вращении. Датчик и диск 60-2 зуба (диск синхронизации) установлены таким образом, что момент прохождения через продолжение оси датчика заднего среза двадцатого зуба диска! соответствует нахождению в верхней мертвой точке поршня первого или четвертого цилиндра. При этом отсчет номера зуба производится от пропуска в направлении, противоположном вращению диска.

4. Датчик фазы (положения распределительного вала) ДФ-1, или 406.3847050-04, или 406.3847050-05 установленный на головке блока цилиндров. Датчик формирует сигнал в момент прохождения в магнитном поле датчика отметчика, выполненного в виде отогнутой пластины установленной на выпускном распределительном вале. Появление сигнала с датчика свидетельствует о начале такта сжатия в первом цилиндре. В момент появления сигнала с этого датчика задний срез первого зуба диска 60-2 зуба (считать от пропуска в нап­равлении, противоположном вращению диска) должен проходить через продолжение оси датчика положения коленчатого вала.

5. Датчик температурного состояния двигателя 19.3828 полупроводнико­вого типа, установлен на корпусе термостата. Датчик формирует сигнал блоку управления для обеспечения коррекции подачи топлива и угла опережения зажигания в зависимости от теплового состояния двигателя.

6. Датчик температурного состояния впускного трубопровода 19.3828 полупроводникового типа, установлен на впускной трубе. Датчик формирует сигнал блоку управления для обеспечения коррекции подачи топлива и угла опережения зажигания в зависимости от температуры воздуха, косвенно определяемой по температуре впускного трубопровода.

7. Датчик детонации СТ-305 (отечественного производства) установлен в зоне 4-го цилиндра на блоке со стороны впускной системы и предназначен для коррекции угла опережения зажигания при обнаружении детонации блоком управления.

В состав исполнительных устройств входят:

1. Четыре электромагнитных форсунки (ЭМФ) 0 280 150 560* или 9261 ZMZ DEKA 1А*, или 6354 ZMZ DEKA1D** для дозирования топливоподачи. Установлены на впускной трубе.
**-номера изделий по каталогу фирмы «SIEMENS VDO Automotive»

2. Регулятор холостого хода (регулятор добавочного воздуха) РХХ-60 на базе двухфазного моментного двигателя. Регулятор предназначен для дозирова­ния количества воздуха, поступающего во впускной трубопровод на режимах пуска, прогрева, холостого и принудительного холостого хода двигателя. Регулятор размещен на ресивере впускной системы.

3. Электробензонасос 0 580 464 044* , служащего для создания давления в топливной магистрали. Установлен под кузовом автомобиля.

4. Электромагнитные реле питания и реле бензонасоса 111.3747, предна­значенные для включения/отключения исполнительных устройств от бортовой сети непосредственно блоком управления. Реле установлены в подкапотном пространстве автомобиля.

5. Свечи зажигания типа А14ДВР или LR17УС в количестве 4-х штук. Свечи ввернуты в головку цилиндров по центру камер сгорания.

6. Две катушки зажигания 406.3705. Установлены на крышке клапанов.

Электрооборудование автомобилей UAZ Patriot (выпуск с 2007 г.)

1, 8 — блок-фары; 2, 3 — противотуманные фары; 4, 5 — звуковые сигналы; 6, 7 — электровентиляторы системы охлаждения двигателя; 9 — генератор; 10 — датчик неровной дороги; 11 — датчик концентрации кислорода; 12 — датчик положения распределительного вала (датчик фазы); 13 — датчик детонации; 14 — регулятор холостого хода; 15, 16, 17, 18 — свечи зажигания; 19, 20 — катушки зажигания; 21 — датчик положения коленчатого вала; 22, 23, 24, 25 — топливные форсунки; 26 — датчик положения дроссельной заслонки; 27 — датчик массового расхода воздуха; 28 — датчик сигнальной лампы аварийного падения давления масла; 29 — датчик указателя давления масла; 30, 31 — датчик температуры охлаждающей жидкости; 32 — электромагнитный клапан адсорбера; 33 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 34, 35 — насосы омывателей ветрового стекла и стекла двери задка; 36 — задний левый датчик скорости; 37 — задний правый датчик скорости; 38 — передний правый датчик скорости; 39 — передний левый датчик скорости; 40 — блок управления антиблокировочной системой тормозов; 41 — аккумуляторная батарея; 42 — контроллер системы управления двигателем; 43 — колодка диагностики; 44 — электродвигатель водяного насоса; 45 — электродвигатель вентилятора отопителя; 46 — моторедуктор очистителя ветрового стекла; 47 — стартер; 48 — выключатель сигнальной лампы аварийного состояния тормозной системы; 49 — реле включения омывателя стекла двери задка; 50 — реле стартера; 51 — реле системы управления двигателем; 52 — реле электробензонасоса; 53 — реле включения звуковых сигналов; 54, 55 — реле включения электровентилятора; 56, 57, 58, 59, 60, 61, 62, 63, 64, 65 — штыревые предохранители; 66 — розетка для переносной лампы; 67 — левый боковой указатель поворота; 68 — правый боковой указатель поворота; 69 — иммобилизатор; 70 — комбинация приборов; 71 — блок управления моторедукторами замков дверей; 72, 73 — плафоны освещения вещевых ящиков; 74, 75 — магнитные выключатели плафонов освещения вещевых ящиков; 76 — монтажный блок, расположенный в салоне автомобиля; 77 — плафон подсветки монтажного блока; 78 — правое зеркало заднего вида; 79 — добавочный резистор электродвигателя вентилятора отопителя; 80, 81 — лампы подсветки блока управления отопителем; 82 — переключатель скорости работы электродвигателя вентилятора отопителя; 83 — колодка диагностики; 84 — выключатель стоп-сигналов; 85 — регулятор длительности паузы работы стеклоочистителя; 86 — выключатель (замок) зажигания; 87 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 88 — выключатель звуковых сигналов; 89 — переключатель указателей поворота и света фар; 90 — модуль управления светотехникой; 91 — зеркало заднего вида левое; 92 — электростеклоподъемник правой передней двери; 93 — моторедуктор замка правой передней двери; 94 — переключатель датчиков указателя уровня топлива; 95 — переключатель режимов работы дополнительного отопителя; 96 — дополнительный отопитель салона; 97 — датчик ускорения; 98 — выключатель контрольной лампы включения стояночного тормоза; 99 — прикуриватель; 100 — выключатель аварийной сигнализации; 101 — выключатель обогрева стекла двери задка и зеркал заднего вида; 102 — моторедуктор замка левой передней двери; 103 — электростеклоподъемник левой передней двери; 104 — моторедуктор замка правой задней двери; 105 — выключатель света заднего хода; 106 — выключатель контрольной лампы режима работы трансмиссии; 107 — датчик скорости; 108 — электробензонасос с датчиком уровня топлива правого бака; 109 — переключатель стеклоподъемника правой передней двери; 110 — пульт управления наружными зеркалами заднего вида; 111 — переключатель стеклоподъемника левой передней двери; 112 — датчик указателя уровня топлива левого бака; 113 — моторедуктор замка левой задней двери; 114 — выключатель освещения на стойке двери задка; 115, 116 — выключатели освещения на стойках правых дверей; 117 — задний плафон освещения салона; 118 — передний плафон освещения салона; 119, 120 — плафоны направленного света; 121, 122 — выключатели освещения на стойках левых дверей; 123 — фонарь на правом заднем крыле; 124 — элемент обогревателя стекла двери задка; 125 — фонарь дополнительного стоп-сигнала; 126 — моторедуктор очистителя стекла двери задка; 127, 128 — фонари освещения номерного знака; 129 — моторедуктор замка двери задка; 130 — фонарь на левом заднем крыле

Сколько шатунных вкладышей в 4 х цилиндровом двигателе

3А-6Д49 для тепловозов ТГМ6 и тепловозов ТГМ6А;

7-6Д49 для тепловозов ТГМ6В и тепловозов ТГМ6Д.

«. но для тепловозов ТГМ6Д вместо дизеля 7-6Д49, может использоваться один из следующих дизелей:

Дизель 3А-6Д49;

Дизель 222Д-1, по ГОСТу 6ЧН 21 /21;

Дизель 8ДМ-21Л, по ГОСТу 8ЧН 21 /21;

Дизель типа Д50 марки 1ПД4Е, по ГОСТу 6ЧН З1,8/33.

Технические характеристики дизеля 3А-6Д49 (в скобках приведены некоторые тех. характеристики для дизеля 7-6Д49)

Обозначение по ГОСТ: 8ЧН 26/26;
Тип: 4-х тактный, V-образный с газотурбинным наддувом и охлаждением наддувочного воздуха;
Порядок нумерации цилиндров: от переднего торца;
Порядок работы цилиндров:
1пр-4лев
2пр-3лев
4пр-1лев
3пр-2лев
Диаметр цилиндра: 260 мм;
Ход поршня:
с главным шатуном: 260 мм;
с прицепным шатуном: 257,53 мм.
Направление движение коленвала (смотря на задний торец двигателя): левое;
Угол расположения цилиндров: 42o;
Средняя скорость перемещения поршня: 8,67 м/с;
Частота оборотов коленвала:
минимальная: 410 — 440 об/мин (340 — 370 об/мин);
номинальная: 1000 об/мин (950 об/мин).
Полная мощность: 1200 л.с. или 883 кВт (1200 л.с. или 883 кВт);
Расход (удельный) топлива в нормальных условиях при номинальной мощности , г/(л.с.ч) или г/кВт*ч: 150+8 или 204+11 (148+7,5 г/(л.с.ч) или 201,2+10 г/кВт*ч);

К нормальным условиям относятся:

давление барометрическое: 760 мм рт. ст.;
температура окружающей среды: +20oC;
влажность относительная: 70%;
противодавление на выпуске, измеренное у фланца выпускного патрубка турбокомпрессора: не больше 500 мм вод. ст.;
статическое разрежение на входе в патрубок ТК-23: не больше 300 мм вод. ст.;
температура воды на входе в интеркулер: 45oC;
температура топлива: 20oC.

Расход (удельный) топлива на холостом ходы при минимальных оборотах : не больше 6,7 кг/час (5,7 кг/час);
Расход (удельный) масла при номинальной мощности, г/э л.с.ч: не больше 1,55;
Давление наддувочного воздуха: не меньше 1,2 кгс/см2 (1,2+0,2 кгс/см2);
Система запуска двигателя: от электростартера;
Температура выхлопных газов: не больше 560oC;
Разность температур выхлопных газов по цилиндрах двигателя: не больше 80oC;
Максимальное давление сгорания по цилиндрам двигателя: не больше 102 атм. (кгс/см2);
Разность давлений сгорания по цилиндрам: не больше 8 атм. (кгс/см2);
Эффективное давление, средние: 9,6 атм;
Температура охлаждающей жидкости (воды) на выходе из дизеля:
нормальная: 70 — 90oC;
максимально допустимая: 95oC.
Температура масла на входе в дизель:
нормальная: 65 — 80oC;
максимально допустимая: 85oC;
предпусковая — 15oC.
Давление масла с температурой 80oC при работе на полной мощности: не меньше 3,2 атм. (4 атм.);
Давление масла с температурой 80oC при работе на полной мощности: не меньше 1,2 атм. (1 атм.);
Габаритные размеры:
высота: 2305 мм (2420 мм);
длина: 3355 мм (3355-3370 мм);
ширина: 1651 мм (1665 мм).
Масса «сухого» дизеля : 9600 кг (11000 кг).

Поперечный разрез дизеля 3А6-Д49

Продольный разрез дизеля 3А6-Д49

Блок цилиндров дизеля 3А-6Д49

Блок цилиндров представляет собой сварнолитую конструкцию V-образной формы, в верхней части которого есть литые стойки, в которые ввернуты шпильки для крепления цилиндровых крышек. Для размещения втулок цилиндров верхняя часть блока разделена на 8-мь секций. В развале блока есть своеобразный канал для воздуха, поступающего из интеркулера (холодильника наддувочного воздуха), а также центральный масляный канал.

С обеих боковых сторон блока цилиндров есть по 4-ре «окна», которые дают доступ к осмотру кривошипно-шатунного механизма. Каждое из «окон» закрывается крышкой. Сами же крышки имеют предохранительные клапана , которые должны открываются в аварийных случаях, когда повышается давление в картере.

Над крышками, с обеих сторон, к блоку прикреплены водяные коллектора , по которым подается вода в пространство между гильзой и рубашкой . Также с обеих сторон блока к цилиндровым крышкам прикреплены выпускные коллектора . С правой стороны под выпускным коллектором размещен маслоохладитель дизеля.
Сверху блока цилиндров установлен лоток с распределительным валом , который передает движение индивидуальным топливным насосам высокого давления, а также клапанам крышек цилиндров посредством рычагов и штанг.

К переднему торцу двигателя прикреплен:

привод насосов;
кронштейн турбокомпрессора.

К заднему:

привод механизма уравновешивания;
привод распределительного вала.

Блок цилиндров дизеля 7-6Д49

Блок цилиндров дизеля 7-6Д49 в многом схож по конструкции с блоком дизеля 3А-6Д49 , за исключением:

стыка между стойками и подвесками:
дизеля 3А6-Д49 — образован зубьями треугольной формы, которые нарезаны на подвесках и стойках. Такая конструкция блок предназначена для пресечения поперечного перемещения подвесок. Для предотвращения перемещения подвески в продольном направлении предусмотрены бурты на болтах, крепящие подвеску к стойке.
дизеля 7-6Д49 — плоский. Помимо вертикальных болтов, крепящих подвески к стойкам, в блоках дизелей 7-6Д49, есть еще горизонтальные болты.

Ниже приведены схематические изображения поперечных разрезов блоков дизелей 3А-6Д49 и дизелей 7-6Д49 (красными кружочками выделены конструктивные отличия):

Блок дизеля 3А-6Д49 Блок дизеля 7-6Д49

Масляная ванна

Схематическое изображение масляной ванны:

1 — трубопровод;
2 — маслосборник;
3,6,9 — сетка;
4 — заливочная горловина;
5 — крышка;
7,12 — болт;
8,10 — прокладка;
11 — втулка;
13 — щуп;
14 — штифт;
а — отверстие для слива масла;
б,в — отверстие.

Ванна сварной конструкции прикреплена к блоку цилиндров и предназначена для размещения масла для смазки двигателя. С обеих сторон ванны расположены горловины с сетками для залива масла в дизель и щупы для замера уровня масла . Сверху ванна закрыта сетками. В нижней части ванны установлен маслосборник , сквозь который масло по трубе поступает во всасывающею пространство масляного насоса. В маслосборнике также установлена сетка. Крышка 5 крепится к корпусу маслосборнику болтами 7 . Стык между корпусом маслосборника и крышкой уплотнен паронитовой прокладкой .
По отверстию «б» масло из ванны поступает к маслопрокачивающему насосу , а по отверстию «в» — сливается из маслоотделителя. Отверстие «а» предназначено для сливания масла из ванны.

Цилиндровый комплект

Цилиндровая крышка, втулка цилиндра, шатун с поршнем снимаются и устанавливаются на дизель Д49 комплектно (в сборе), поэтому на практике прижился термин «комплект». Но при необходимости «головку» можно снимать отдельно от других элементов комплекта.

Защита дизеля

Защита дизеля — это совокупность устройств, которые автоматически останавливают дизель, снимают с него нагрузку или вообще блокируют попытку запустить его.

Дизель останавливается если:

— давление масла на входе в двигатель, во всем диапазоне оборотов коленвала двигателя, меньше: 0,8 атм;
— давление масла в лотке меньше: 0,5±0,1 атм;
— давление газов в картере двигателя больше: 60 мм вод. ст.;
— частота оборотов достигла: 1150 — 1200 об/мин (для дизеля 3А-6Д49).

Снятие нагрузки происходит в случае если:

— температура воды на выходе из дизеля больше: 98oC;
— при 820 — 1000 об/мин коленчатого вала давление масла на входе в двигатель меньше: 2,5±0,25 атм;

Дизель не запустится если:

— включен валопроворотный механизм;
— не произведена предпусковая прокачка масла, длительностью 60 секунд и давление масла в лотке меньше: 0,2±0,1 атм.

При температуре масла на входе в двигатель больше 85oC включается сигнализация.
К устройствам защиты относятся:

Для дизелей 3А6-Д49:
предельный выключатель;
реле давления масла;
жидкостный манометр.

Для дизелей 7-6Д49:
те же устройства, что и для дизелей 3А-6Д49;
воздушная захлопка.

Теоретическая масса сборочных единиц и деталей дизеля 3А-6Д49

Коленвал дизеля 3а-6Д49 и 7-6Д49

На дизелях 8ЧН26/26 могут применяться стальные или чугунные коленвалы. Они взаимозаменяемые, но имеют некоторые конструктивные отличия.

Чугунный коленчатый вал

Схематическое изображение чугунного коленчатого вала:

1,2,3,4 — шейки шатунные;
5 — вал;
6 — противовес;
7 — втулка;
8,11 — кольца уплотнительные;
9 — стопорное кольцо;
10 — шестерня;
12 — втулка шлицевая;
13 — штифт;
14 — заглушка;
а — шейка коренная;
б — бурты упорные;
в,г,д,е,и — отверстия;
ж,к — полости.

Чугунный коленчатый вал обладает 4-мя шатунными и 6-мя коренными шейками. Этот вал изготовляется из высокопрочного чугуна, в состав, которого также входит глобулярный графит. В целях увеличения механических свойств коленвал подвергается легирования медью 0,3 — 0,6%. Также коленвал азотирован до тверд. HRC>=40.
На коленчатом валу выполнены 4 противовеса, которые необходимы для снижения внут. изгибающего момента в блоке, а также снятия нагрузки с коренных вкладышей от инерции.
Масло к коренным вкладышам поступает из масляного канала, размещенного в развале блока цилиндров, а далее по вертикальным каналам. Смазка к шатунным подшипникам поступает из каналов в коленчатом вале.

Стальной коленчатый вал

Схематическое изображение стального коленчатого вала:

1,2,3,4,5,6 — коренные шейки;
7 — втулка;
8,15,16,18 — болты;
9 — пластина;
10 — штифт;
11,17 — заглушки;
12,13 — кольца;
14 — шестерни;
19 — шайба;
20 — прокладка;
21 — шпилька;
22 — втулка;
23 — противовес;
24 — гайка;
и,м — полости;
к,л — отверстия.

Отличия коленвалов

Стальной от чугунного коленвала отличается:

— массой;
— наличием противовесов на каждой щеке;
— диаметром шатунных шеек, у стал. коленвала = 190 мм, а у ч/к = 200 мм;
— износостойкостью, которая больше, чем у ч/к.

«. при замене чугунного вала стальным придется также менять шатуны и упорные полукольца. «

Шатуны дизеля Д49

Главные шатуны дизеля Д49 Прицепные шатуны дизеля Д49

На каждую шатунную шейку коленвала опирается главный шатун, к которому присоединен прицепной шатун с помощью двух болтов. Эти болты вкручиваются в специальный стальной палец с цементированной поверхностью, который установлен во втулке, сама втулка запрессована в проушинах главного шатуна. Верхняя часть болтов имеет шлицы. Поверх этих болтов на шлицы «одеваются» специальные шайбы, предотвращающие самопроизвольное раскручивание болтов. А сверху этих шайб накручиваются гайки. Гайки застопорены шплинтами.

Схематическое изображение главного и прицепного шатунов дизеля Д49:

— шапка» (она же крышка) главного шатуна;
— болт главного шатуна, изготовлен из легированной стали;
— втулка;
— кольцо уплотнительное;
— гайка;
— шатун главный;
— втулка верхней головки главного шатуна;
— втулка верхней головки прицепного шатуна;
— шплинт;
— гайка;
— шайба;
— болт прицепного шатуна, изготовлен из легированной стали;
— шатун прицепной;
— втулка проставочная;
— палец прицепного шатуна;
— втулка пальца;
— шплинт;
— вкладыш верхний;
— штифт;
— вкладыш нижний;
— штифт;
— одно из отверстий нижнего вкладыша;
— канавка поступления смазки из коленвала в масляные каналы шатунов;
— стык зубчатый.
В каждой верхней головке прицепного и главного шатунов запрессованы стальные втулки , залитые свинцовой бронзой. В средней части втулке есть канал с 2-мя отверстиями , они предназначены для подачи масла в поршневой палец. Нижняя головка каждого главного шатуна обладает съемную крышкой («шапку»), которая крепится к стержню 4-мя шатунными болтами . В нижней головке каждого главного шатуна размещаются по два вкладыша , вкладыши не являются взаимозаменяемыми. На каждом шатунном вкладыше отведено по одному отверстию для штифтов, размещенных на «шашке» и на шатуне.
При работе двигателя шатунные вкладыши постоянно омываются, а также охлаждаются смазкой, поступающей по каналам в коленвале. В самих же шатунах имеются каналы, по которым масло поступает в верхние головки главного и прицепного шатунов. Масло в каналы шатунов поступает из масляного канала , размещенного в «шапке» главного шатуна, далее масло проходит через втулку 3 (смотрите на схеме), потом часть масла попадает в канал главного шатуна, а остальное масло, пройдя палец 15, течет по каналу прицепного шатуна.

Поршня дизеля Д49

Поршня дизеля Д49 разборные и состоят из алюминиевой юбки (тронка) и стальной головки. Тронк и головки соединены между собой четырьмя шпильками и гайками. Под гайки устанавливаются втулки. Снаружи тронка имеется слой антифрикционного приработочного покрытия. В отверстиях бобышек юбки размещен палец плавающего типа. Осевое смещение поршневого пальца ограничивается двумя стопорными кольцами, установленных в канавках бобышек.
Поршня бывают с тремя или четырьмя компрессионными кольцами.

Ниже показано схематическое изображение поршня с 4-мя компрессиоными кольцами:

— шпилька;
— втулка;
— палец;
— кольцо стопорное;
— резиновое уплотнительное кольцо;
— пружина;
— стакан;
— головка поршня;
— кольца компрессионные, чугунные (наружная поверхность покрыта имеет слой хрома, толщиной 0,16 — 0,25 мм);
— кольцо компрессионное;
— кольцо маслосъемное — легированный чугун;
— эспандер (он же расширитель);
— юбка (тронк);
— трубка;
— кольцо маслосъемное — легированный чугун;
— проволока шплинтовочная;
— гайка;
— охлаждающая полость;
— масляный канал;
— сливной масляный канал.
Поршневая головка постоянно охлаждается маслом, которое поступает из верхней головки шатуна в стакан, а из него по каналам 20 (смотрите выше на схеме) попадает в пространство охлаждения 18. Резиновое уплотнительное кольцо предотвращает вытеканию масла между юбкой и головкой поршня.

Выпускной коллектор дизеля 3А-6Д49 и 7-6Д49
