Замена ролика натяжителя ремня генератора и ГУРа
При езде иногда стал посвистывать ролик ГУРа, или его ещё называют ролик кондиционера.
Ролик стоял Саратовский, который прошел около 30тыс., и я решил его заменить. Артикул 2110-1041056
Выбор пал на ролик TRIALLI усиленный, его оригинальный артикул CM 170.
Перед установкой ролик ГУРа смазал Chevron Delo Grease EP NLGI 2, предназначенный для смазывания высокоскоростных подшипников, который имеет синий цвет и липкую текстуру.
Меняем ролик ГУРа.
1) Для этого понадобится:
а) ключ на 17,
б)ключ для натяжки ролика.
2) Отворачиваем болт ролика.
3) Снимаем старый ролик.
4) Ставим новый ролик на свое место.
а) Проверяем, чтоб ремень генератора встал во все пазы ролика, генератора, насоса ГУРа, на демфер вала.
5) Натягиваем ремень.
а) Правильно отрегулированный ремень должен прогнуться на расстояние около 8 мм.
Времени ушло около 10 минут.
Вот так просто меняется ролик ГУРа.
PS.Используется ремень генератора 6К-1115мм, 6К-1113 мм. Артикул 2110-1041020
Всем удачи.
Замена ролика натяжителя ремня генератора своими руками
Эксплуатация бензинового или дизельного двигателя требует периодической замены определенных элементов ДВС. Среди так называемых «расходников» находятся не только ГСМ, фильтры, тормозные колодки и свечи зажигания/накала, но и приводные ремни с роликами. К таковым, в первую очередь, относятся ремень и ролики ГРМ. Также следует уделять внимание приводу ГУР (гидроусилитель руля), приводу водяного насоса (помпы) системы охлаждения двигателя, приводу компрессора кондиционера, а также приводу автомобильного генератора.
В общем в списке навесного оборудования каждый агрегат отвечает за исправное выполнение четко определенной функции. Что касается привода генератора, его неисправности в буквальном смысле слова способны «обесточить» транспортное средство, что сделает невозможным последующий запуск двигателя от автомобильного аккумулятора (АКБ).
Также без нормальной работы генератора автомобиля эксплуатация ТС может сильно усложниться по причине некорректной работы другого электрооборудования. Далее мы поговорим о частой и достаточно распространенной проблеме, связанной с натяжением ремня генератора, а также рассмотрим, как правильно менять натяжной ролик генератора.
Назначение и функции ролика натяжителя ремня генератора
Натяжной ролик ремня генератора обеспечивает бесперебойную работу генератора автомобиля, который является основным источником электроэнергии для транспортного средства. Нормальная работа привода генератора обеспечивается только с учетом необходимого натяжения приводного ремня генератора.
На большинстве отечественных и иностранных авто для обеспечения должного натяжения используется специальное устройство – натяжитель ремня. Указанный натяжитель ремня генератора отличается простотой конструкции, крепится к блоку ДВС при помощи отдельного кронштейна и имеет в основе следующие базовые элементы:
- натяжной ролик с подшипником;
- болт натяжного ролика.
Что касается крепления кронштейна, данный элемент монтируется на двигатель при помощи нескольких болтов, а также может крепиться посредством шпилек, которые затягиваются гайками. Фактически, именно натяжной ролик в конструкции всего натяжителя регулирует степень натяжения ремня генератора. На разных двигателях можно встретить отличающиеся друг от друга варианты решения. Наиболее простым считается ролик со смещенным центром, который крепится посредством болта. Натяжение ремня осуществляется в момент вращения эксцентрика.
Еще одним распространенным вариантом является натяжной ролик, который размещен на указанном выше подвижном кронштейне с натяжением при помощи болта. Как в первом, так и во втором случае состояние ролика натяжителя ремня генератора необходимо контролировать, а также производить своевременную замену изношенных элементов. Оптимально производить контроль в моменты, когда требуется ослабить натяжение ремня генератора во время проведения ремонтных работ или для плановой замены ремня генератора на новый.
Необходимо добавить, что зачастую первым из строя в конструкции натяжителя ремня выходит подшипник. Такой подшипник все время находится под нагрузкой, а также быстро вращается в подобных условиях, в результате чего происходит ускоренная выработка его ресурса. Далее мы рассмотрим, как самому проверить подшипник и заменить в случае необходимости натяжной ролик ремня генератора.
Как поменять натяжной ролик ремня генератора своими руками
На начальном этапе потребуется осуществить снятие ремня генератора. Далее можно приступать к диагностике состояния подшипника. Обратите внимание, рабочий подшипник не должен иметь никаких люфтов при вращении от руки. Вращение должно осуществляться свободно, без посторонних шумов и скрипов. Также следует осмотреть кронштейн натяжителя и оценить степень износа болта ролика.
В процессе эксплуатации кронштейны могут оказаться изогнутыми, в результате чего происходит смещение натяжного ролика по отношению к плоскости ремня генератора. Если кронштейн искривлен, тогда нагрузка на ремень становится неравномерной, одна сторона ремня генератора растягивается сильнее другой. По этой причине ремень генератора может быстро приходить в негодность, работать с шумом, свистом, проскальзывать и даже слетать.
Искривление кронштейна натяжителя ремня генератора может встречаться как на машинах, которые давно находятся в эксплуатации, так и на транспортных средствах с минимальным пробегом. В первом случае имеет место значительный износ, во втором вполне возможен заводской дефект или брак.
В случае обнаружения неисправности подшипника или других проблем с элементами натяжителя потребуется произвести их замену. Для того чтобы поменять натяжитель или ролик ремня генератора, потребуется:
- Обеспечить неподвижность коленвала. Для этого между зубцами венца диска сцепления вставляется толстая отвертка или небольшая монтировка.
- Затем потребуется осуществить ослабление болта крепления ролика или кронштейна (в зависимости от установленной конструкции). После этого натяжение ремня должно ослабнуть.
- Теперь можно приступать к полному выкручиванию осевого болта, после чего ролик снимается.
- При необходимости замените кронштейн или установите только новый ролик натяжителя ремня генератора.
После обратной сборки натяжителя, замены ролика и установки ремня потребуется произвести регулировку степени натяжения ремня генератора. Для правильной регулировки натяжения ремня генератора необходимо отдельно изучить соответствующий раздел сопроводительной документации по эксплуатации и ремонту конкретной модели автомобиля.
Обязательно нужно учитывать, что слишком сильное натяжение значительно сокращает срок службы ролика ремня генератора. Слабое натяжение ремня может приводить к проскальзыванию скрипам в области шкива, а также сбоям в работе самого автомобильного генератора.
Напоследок добавим, что после замены натяжного ролика, установки на место всех элементов и регулировки натяжки ремня генератора необходимо произвести повторную проверку исправности работы натяжителя. Также через несколько километров пробега желательно осмотреть поверхность ремня (как в случае с новым, так и бывшим в использовании ремнем генератора) на предмет возможного появления расслоений, трещин и других дефектов.
Замена ролика натяжителя приводного ремня. Замена приводного ремня.
В связи с тем, что мой аристократ временно недвижим, это дало мне повод к проведению всякого рода работ над ним. О том, что произошло, вы друзья можете узнать здесь. Мы не успели толком вкатиться в зимний период. Ну и раз такое дело, то ждать не будем и начнём готовится к нему в тёплом гараже сейчас.
На прошлой недели я решил проверить состояние приводных ремней. А именно приводного ремня компрессора кондиционера + генератора и ремня насоса ГУР. Так как эти ремешки уже изъездили чуть более 30000 км. Именно столько мы проехали после капитального ремонта ДВС. В итоге картина такая:
Забыл сделать фото ремня насоса ГУР. И тем не менее в словах опишу его состояние. А состояние его отличное. Ни намёка на трещинки и износ. Ремень марки Gates. Так что как минимум зиму он ещё точно походит. Следующим летом поглядим его.
20 октября через сайт Emex заказал новый приводной ремень. Решил проверить на себе поговорку… Дороже — не значит лучше! И поэтому приобрёл один из самых дешёвых ремней, который только есть в каталогах.

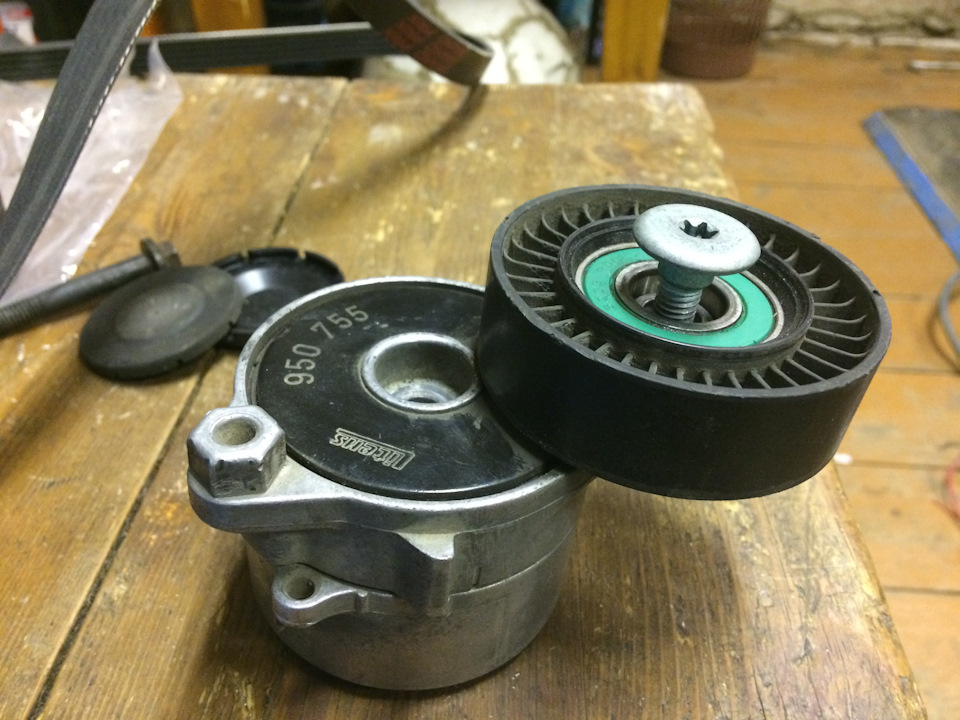

Вдогонку к ремешку я решил поглядеть по каталогам цену его натяжителя. При помощи сайта www.rimmerbros.com я узнал артикул натяжителя и забил в строку поиска на emex.

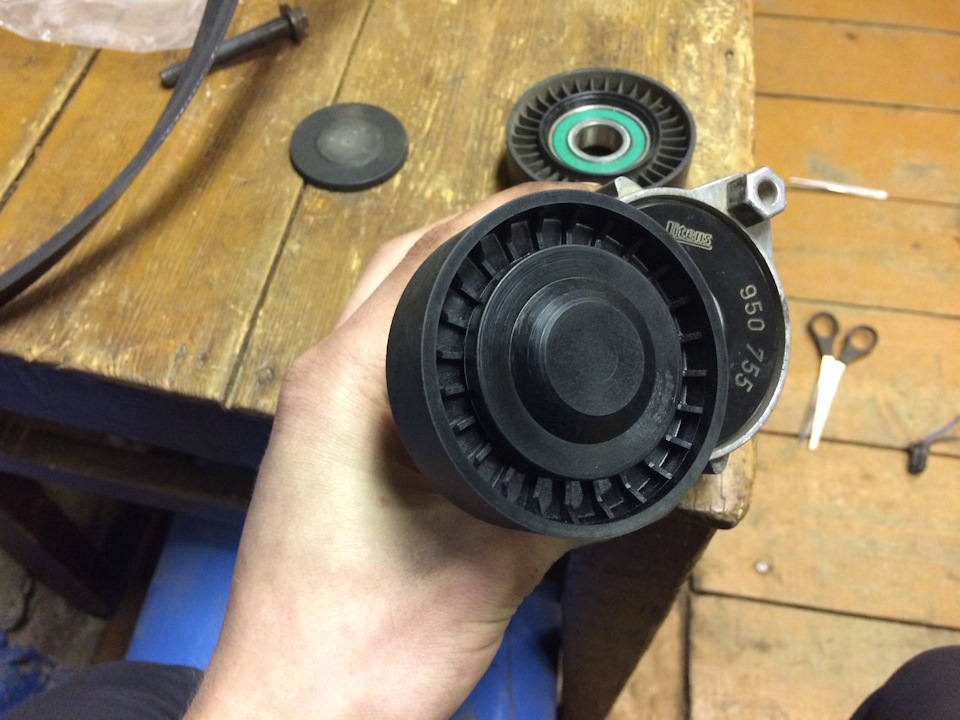

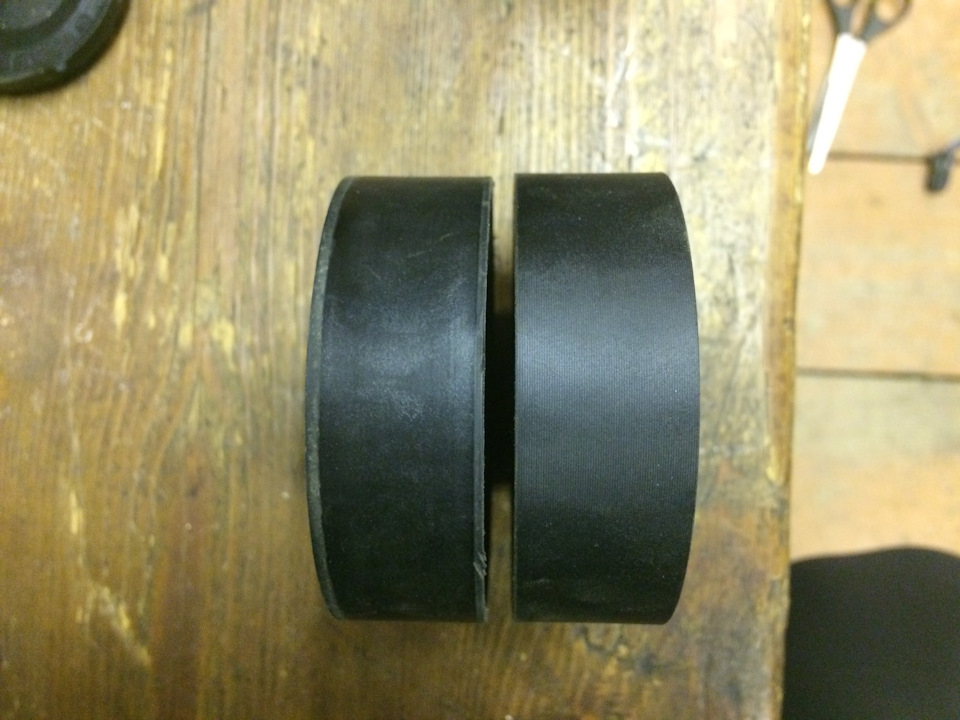

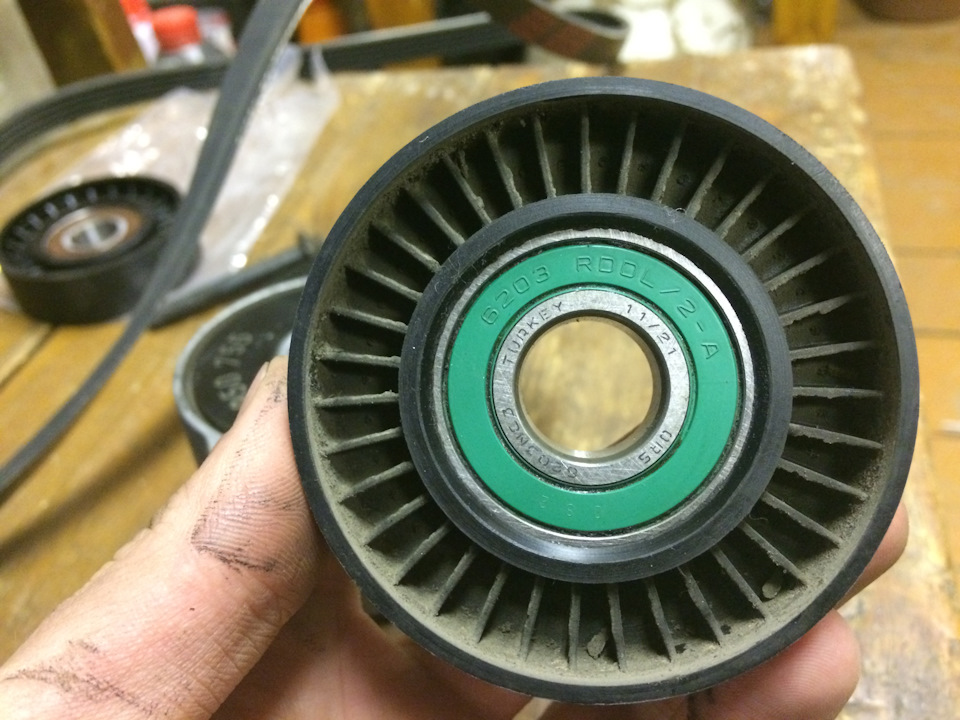

Поэтому идею с покупкой всего натяжителя в сборе я отложил. Но тут же в каталогах нашёл его отдельную часть. А именно — ролик натяжителя. Именно та часть, которая вращается вместе с ремнём. Именно та часть, которая больше подвержена износу. Цена более чем оптимальная.

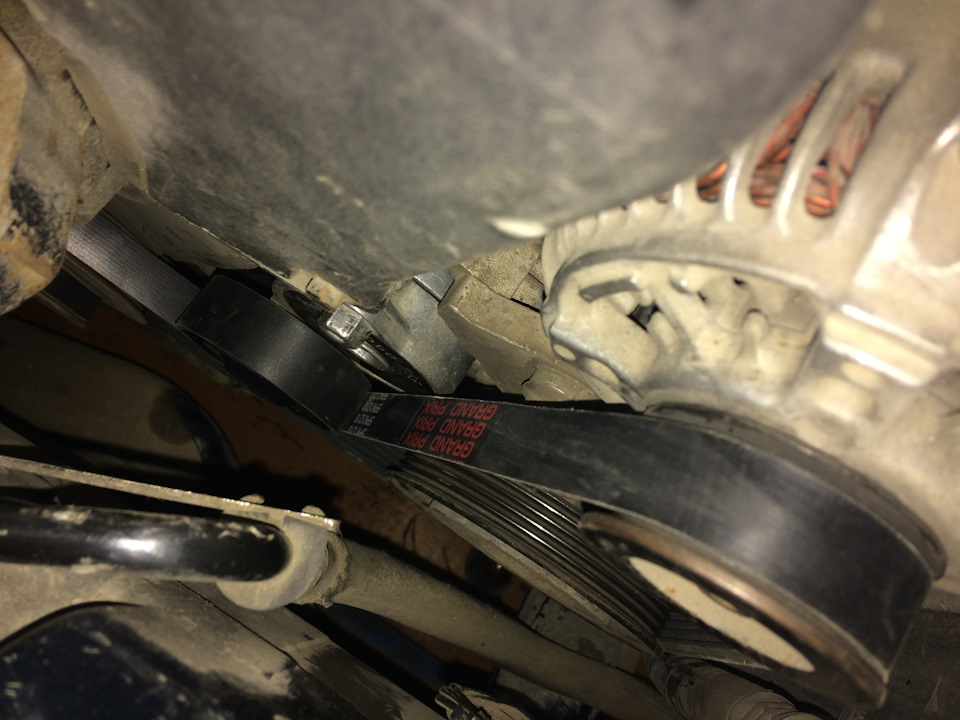

Процесс замены всех нужных нам элементов начинаем со снятия приводных ремней. Первое! Снимаем ремень насоса ГУР. Для этого накидным ключом на 13 или маленьким трещёточным ключём + головка на 13, отводим ролик натяжителя вверх. Второе! Снимаем приводной ремень компрессора и генератора. Также при помощи всё тех же ключей на 13 отводим ролик натяжителя вверх, дабы освободить ремень. И третье!

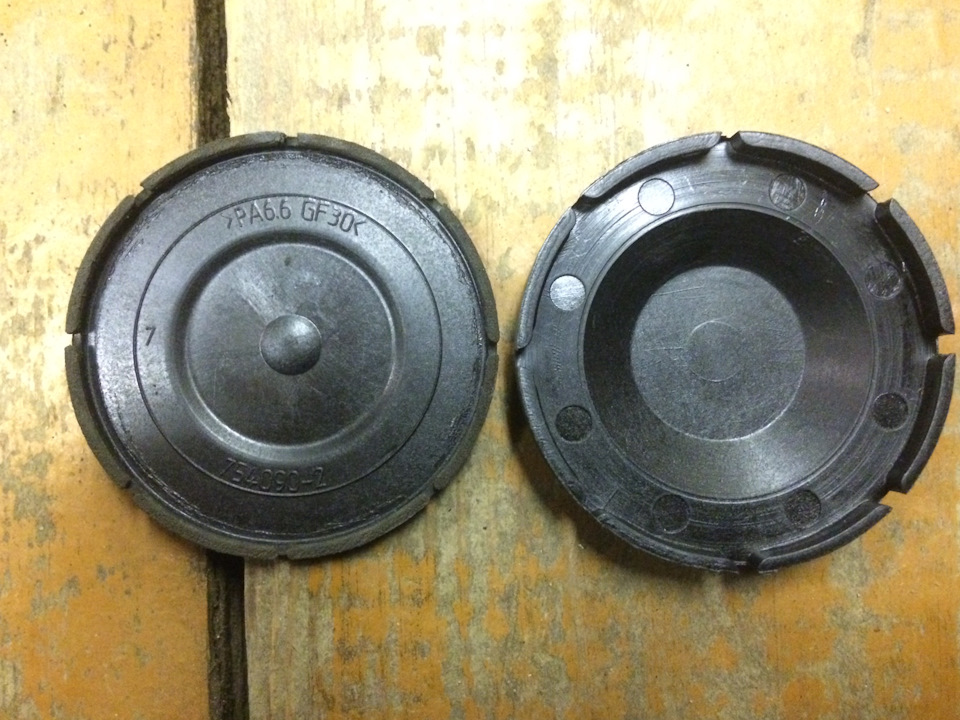

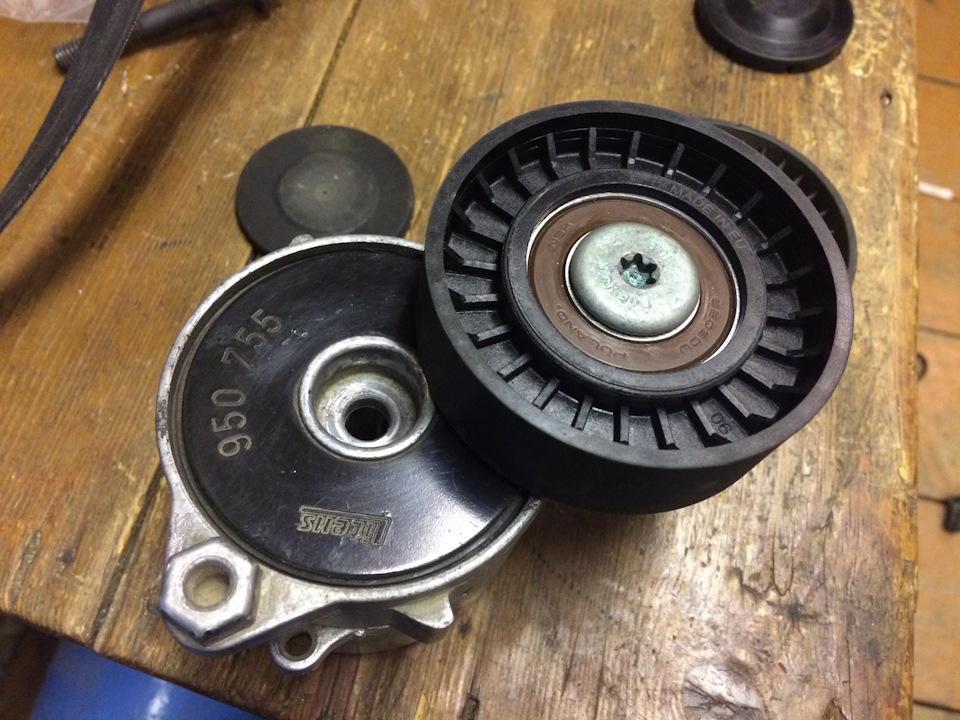

Чтобы снять сам ролик, нужно плоской (минусовой) отверткой поддеть пластиковую крышку в центре.

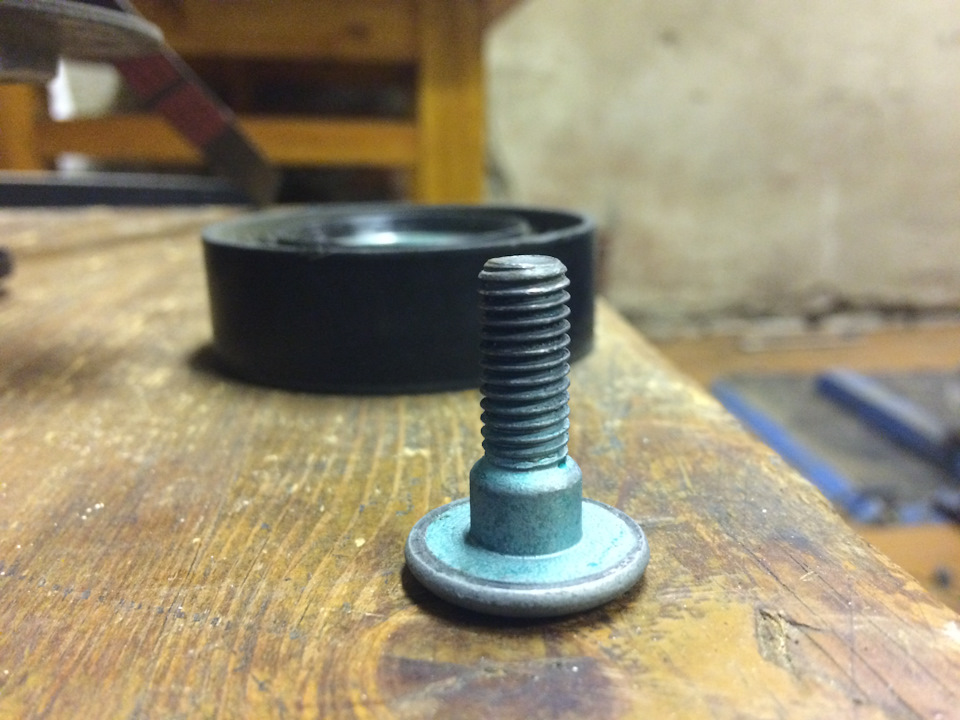

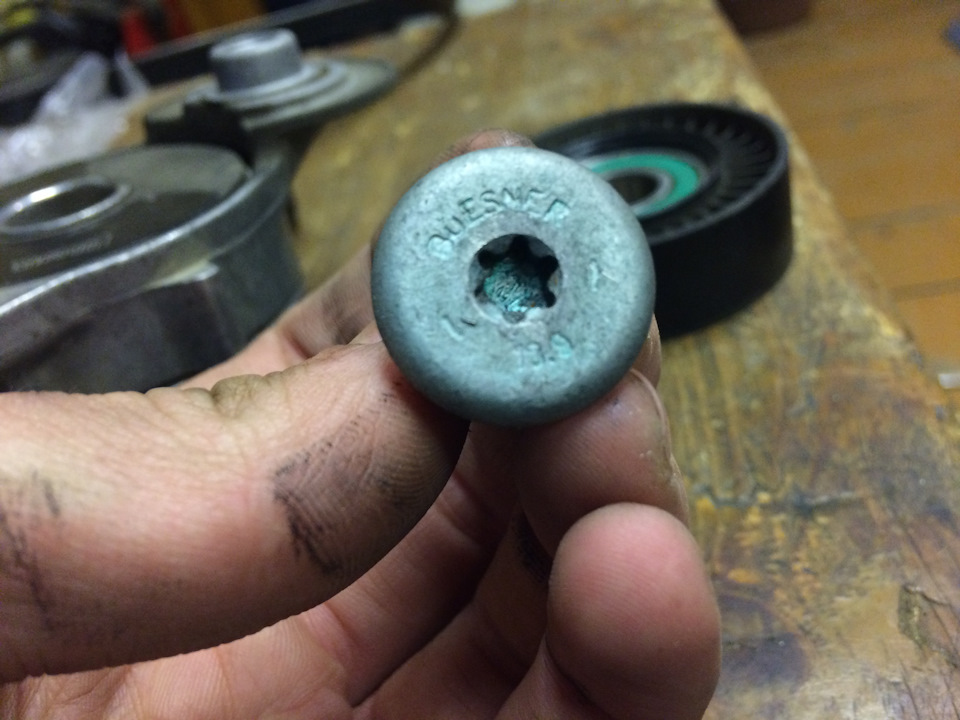

Почистив посадочное место ролика, я установил новый и затянул аккуратно всё тем же болтом Torx.
Вот собственно и весь процесс. Собираем всё в обратной последовательности.
Спасибо всем друзья, что читаете нас! Спасибо всем, что вы с нами! До новых записей…
Как поменять ролик натяжителя ремня генератора: снятие, замена и установка
Любые пары трения в автомобиле требуют периодической замены, поэтому считаются расходными (не подлежащими восстановлению) деталями. Аккумулятором ДВС лишь запускается в работу, после чего, электричество для бортовой системы и подзарядки АКБ начинает вырабатывать генератор.
Рис. 1 Замена ролика системы натяжения ремня генератора
Поэтому от качества натяжителя ремня, передающего обороты на вал генератора зависит уровень подзарядки аккумулятора, то есть – заведется ли машина после остановки двигателя в следующий раз. Основной «расходник» – ролик натяжителя ремня генератора автовладелец может заменить собственными силами, если будет знать, где он находится, и какие детали нужно демонтировать перед этим.
Назначение ролика в узле натяжителя ремня генератора
Изначально проблема натяжения ремня генератора в авто решалась двумя посадочными отверстиями самого корпуса электроприбора. С появлением кондиционеров и прочих дополнительных устройств стало не выгодно надевать на вал ДВС несколько шкивов для обеспечения индивидуальной клиноременной передачи к каждому из них.
В настоящее время используется общая клиноременная передача, а за отсутствие ее провисания как раз и отвечает ролик натяжителя ремня генератора в целом, как на нижнем рисунке.
Единая клиноременная передача с вала ДВС на несколько шкивов вспомогательных устройств.
Рис. 2 Единая клиноременная передача с вала ДВС на несколько шкивов вспомогательных устройств
Конструкция ролика натяжителя
Таким образом, на большинстве современных авто ролик представляет собой конструкцию:
- шариковый подшипник внутри
- пластиковая накладка с рабочей поверхностью под ремень сверху
- посадочная втулка внутри ролика
Рис. 3 Конструкция ролика натяжителя
Существуют ролики эксцентриковые, регулировка которых осуществляется смещением оси относительно болта крепежного, и обычные. Во втором варианте ролик монтируется на кронштейне натяжителя неподвижно, а для регулировок смещается сам кронштейн относительно вала ДВС.
Рис. 4 Эксцентриковый ролик натяжителя
На некоторых авто используются саморегулирующиеся пружинные кронштейны, в которых число витков и диаметр проволоки пружины рассчитаны под конкретное усилие на заводе.
Рис. 5 Пружинный натяжитель саморегулируемый на примере Мерседес Спринтер
Поскольку внутри конструкции имеется подшипник, замена ролика производится при износе любой из этих деталей (обойма подшипника или пластиковая накладка). Кроме того, при замене ремня так же рекомендуется ставить на натяжитель новый комплект ролик/подшипник.
С увеличением популярности высококачественного автозвука владельцы устанавливают в салонах мощные стереосистемы, сабвуферы, несколько усилителей. Бортовая сеть не справляется с таким количеством энергопотребления, добавляется второй аккумулятор.
Пример компоновки двух генераторов с одним роликом натяжителя для качественного автозвука
Рис. 6 Пример компоновки двух генераторов с одним роликом натяжителя для качественного автозвука
Для обеспечения его подзарядки лучшим вариантом является дублирование генератора, для которого на коленвал ДВС монтируется второй шкив. В этом случае обслуживать приходится уже два ролика и ремня системы натяжения.
Замена ролика своими силами
В отличие клиноременной передачи ГРМ замена ролика ремня генератора авто осуществляется гораздо проще. Поэтому при соблюдении нижеприведенных рекомендаций автолюбитель сможет выполнить операции собственными силами, предварительно убедившись, что причина неисправности действительно заключается в износе этого расходника.
Диагностика
Неисправности натяжителя, установленного на ременный привод генератора, в 90% случаев диагностируются по характерному звуку, напоминающему свист. Однако натяжение может ослабевать, не только от выработки ролика, но и по другим причинам:
- перекос – при отсутствии соосности валов и шкивов ременной передачи, соответственно звук возникает из-за плохого контакта ремня в поперечном сечении, один край интенсивно изнашивается, другой остается целым
- попадание смазки – в отсутствие герметичности масло может попасть на ремень, резко снизив трение, приводя к проскальзыванию и разрушению резины, рекомендуется снять расходную деталь, протереть ее или заменить целиком, устранив причину утечки масла
- жесткий ремень – свистит обычно при запуске, затем нагревается, звук пропадает, вызвано это увеличением нагрузок на шкивы
- износ подшипника – свист несколько отличается тональностью, причиной становится выработка обоймы, подшипник снимается для замены
- провисание ремня – ничего менять не нужно, требуется регулировка натяжителя
- отсутствие подзарядки аккумулятора – определяется по приборам на панели
В остальных случаях устранить свист можно, сняв ролик, заменив его новым расходником. Блеск на рабочей поверхности ремня свидетельствует о его частом проскальзывании, от масла отслаивается корд, а вот трещины при нормальном натяжении ремня на нем заметить значительно сложнее.
Демонтаж
Перед тем, как поменять ролик натяжителя ремня генератора, необходимо ослабить клиноременную передачу:
- болт регулировочный ролика натяжного ослабляется до тех пор, пока не удастся снять ремень
- вместе с ним ослабляются 2 – 3 гайки планки натяжной (обычно на 10 и 13)
Внимание: В зависимости от компоновки узлов/агрегатов под капотом конкретной модели/бренда авто для обеспечения доступа к натяжителю и ролику, соответственно, придется демонтировать некоторые узлы и детали.
Рис. 7 Демонтаж ролика
Например, на ЗАЗ СЕНС нужно снять ремень, приводящий в действие вал компрессора кондиционера. На Шеви/Нива и Лада Гранта ничего снимать не придется.
Установка нового ролика
Меняя износившийся натяжной ролик ремня генератора собственными силами, необходимо учесть нюансы:
- отбор мощности с выходного вала ДВС происходит на несколько вспомогательных устройств машины
- на большинстве авто клиноременная передача общая для всех указанных потребителей
- поэтому усилие натяжения, максимально допустимый прогиб ремня и место замера этого прогиба не одинаковы для машин разных производителей и, даже модификаций в их ассортименте
Поэтому предварительно следует изучить руководство пользователя, уточнив эти три параметра.
Устанавливается ролик в обратном порядке вышеприведенной инструкции:
- подшипник надевается на посадочное место
- ролик фиксируется болтом
- тягой производится регулировка максимального прогиба при определенном усилии сжатия ремня в конкретном месте клиноременной передачи
Например, у Шеви/Нива прогиб измеряется между шкивами генератора и насоса, его значение необходимо подогнать под 12 мм при усилии 10 кг. Для ЗАЗ СЕНС эта величина снижается до 8 мм при усилии 7,8 кг. Для измерения следует использовать схему:
- металлическая линейка располагается на нужном участке
- на ее верхний край цепляется крючок безмена
- безменом регулируется указанное в инструкции к авто усилие
- шкала линейки позволяет измерить перемещение по вертикали относительно любой детали под капотом авто
Вместо линейки можно использовать, например, деревянный штапик с приложенной к нему шкалой рулетки.
Рис. 8 Измерение прогиба ремня генератора безменом и рулеткой
Таким образом, следуя приведенным рекомендациям, можно произвести диагностику и заменить ролик с подшипником системы натяжения ремня генератора самостоятельно. Параметры прогиба и усилие давления на ремень при регулировке следует брать из инструкции по эксплуатации конкретного авто.
