Как разобрать вакуумный усилитель тормозов газель

Вакуумный усилитель тормозов Газели: неисправности и ремонт

Современные автомобили оснащены вакуумным усилителем тормозов, что позволяет тормозить плавно и без каких-либо усилий. Особенно это эффективно на мокрой дороге или при гололеде. Как можно понять, что вакуумный усилитель тормозов «Газели» неисправен и требует ремонта?

Принцип работы усилителя

Вакуумный усилитель представляет собой округлую камеру, разделенную внутри мембраной. С одной стороны присоединен шланг разряжения, с другой стороны находится клапан, который регулирует смену разряжения и атмосферного воздуха. При нажатии на педаль тормоза шланг разряжения перекрывается клапаном, а мембрана отходит в сторону, толкая шток. Шток же в свою очередь давит на поршень цилиндра. Чем сильнее мы давим педаль, тем больше создается атмосферного давления на цилиндр и колодки.

Исправный и хороший вакуумный усилитель тормозов «Газели» делает процесс торможения более надежным. Неполадки в вакууме не повлияют на работу системы тормозов полностью, но западание педали тормоза может негативно сказаться на качестве езды и привести к аварии в момент, когда срочно нужно остановиться.

Как проверить

Проверка и замена вакуумного усилителя тормозов «Газели» обязательна при первой необходимости. Для этого не нужно каждый день поднимать машину и проверять ее. Как только водитель замечает, что при нажатии на педаль тормоза становится тяжело, следует проверить усилитель на неисправности.

1. Нажимаем на педаль тормоза несколько раз до упора и в нажатом состоянии запускаем двигатель. Перепады давления в усилителе заставят тормозную педаль сдвинуться еще вперед. Если вы не почувствовали перемещения педали, нужно проверить шланги соединения на герметичность. Возможно, где-то пропускает воздух.
2. Если вышеупомянутая процедура не помогает, тогда вакуумный усилитель тормозов «Газели» нуждается в замене или ремонте.
3. Герметичность самого усилителя проверяем так: заводим двигатель на несколько минут и глушим мотор. Секунд через тридцать нажимаем на тормоза два раза. Если вы не слышите характерного шипения воздуха, деталь неисправна.
4. Продуваем шланг с обратным клапаном. Если воздух проходит с обеих сторон шланга, следует заменить клапан.
5. Во время холостой работы двигателя начинается «троение». Если в этот момент нажать тормоза и троение исчезнет, значит вакуум неисправен.

Иногда вполне достаточно затянуть потуже хомуты, чтобы избежать разгерметизации, или заменить резиновые элементы, такие как мембрана или прокладка. Предварительная проверка выявит, в чем именно проблема. Осмотр детали нужно проводить тщательно: потеки масла и даже мелкие трещины могут быть причиной неисправности. Возможен износ хомутов или их сдвиг. Если ваши попытки выполнить ремонт вакуумного усилителя тормозов «Газели» не принесли успеха, придется менять механизм.

Как устроен механизм

Корпус имеет две части: вакуумная, со стороны главного цилиндра, и атмосферная — от педали тормоза. В вакуумной камере установлен обратный клапан, который соединяет полость с впуском. На дизельных двигателях есть электрический насос, который бесперебойно усиливает тормоза. Механизм усилителя функционирует, только когда мотор заведен. Также в нем имеется толкатель, который методом сдвига клапана соединяет диафрагму с цилиндром, а поршень нагнетает тормозную жидкость.

Когда вы отпускаете педаль, возвратная пружина возвращает диафрагму на место и процесс торможения прекращается. Большинство современных автомобилей оснащены системой ESR, которая предотвращает опрокидывание машины при очень резком торможении.

Замена детали

Для начала нужно будет снять обивку моторного отсека. Все трубки, соединяющиеся с главным тормозным цилиндром, остаются на своем месте, главное, чтобы в систему не попал воздух.

Снимаем усилитель тормозов с машины в таком порядке:

• При необходимости очищаем деталь от грязи.
• Откручиваем гайку, чтобы снять вакуумный усилитель с цилиндра.
• Снимаем шланг разряжения. Если нужно, можно снять его со штуцером.
• Закрепить главный цилиндр так, чтобы из него не вытекла тормозная жидкость.
• Скручиваем отверткой шайбы, на которых держится усилитель, со стороны кабины.
• Откручиваем и вытаскиваем болт из проушины ключом № 17.
• Из отверстия толкателя вытаскиваем две пластиковые прокладки.
• Из кабины отворачиваем четыре гайки, которые соединяют усилитель с педалью тормоза, и отсоединяем механизм от перегородки, отключая провод стоп-сигнала.
• Откручиваем еще несколько гаек из кронштейна.

Агрегат снят. Теперь можно осмотреть механизм и выявить неисправность вакуумного усилителя тормозов «Газели». Установить новый усилитель тормозов нужно в обратном порядке.

Регулировка усилителя

Прежде чем установить новый тормозной усилитель в машину, его нужно отрегулировать. Это позволяет педали легко ходить при нажатии. Настраиваем длину штока, стального длинного болта, выходящего над поверхностью детали. Регулировка длины штока определяет давление на тормозные цилиндры во время нажатия на педаль.

В среднем этот болт должен возвышаться над усилителем на 7 миллиметров. Если расстояние больше, то педаль будет иметь большой ход, а если меньше, то машина будет самопроизвольно притормаживать при езде. Правильная регулировка вакуумного усилителя тормозов «Газели» также влияет на то, как быстро педаль будет возвращаться в исходное положение. Недотянутый регулировочный винт собьет эффект механизма.

Безопасность важнее

Водитель обязан быть на все сто процентов уверенным в своей машине и в безопасности тормозной системы. Теперь, зная все нюансы того, как устроен и работает вакуумный усилитель тормозов «Газели», можно смело браться за его ремонт самостоятельно. Это будет по силам любому автолюбителю.

Автомобиль – это многофункциональная система, где важна слаженная и синхронизированная работа всех механизмов и каждого узла отдельно. Различные сбои и поломки хотя бы одной из деталей могут повлечь за собой нарушения четкого алгоритма работы других .

Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не .

Такие ситуации, когда машина глохнет при торможении, довольно специфические и не слишком распространенные. Но столкнуться с данной проблемой может каждый водитель, который ездит за рулем более-менее регулярно. Давайте рассмотрим основные причины, .

В статье мы рассмотрим, как производится замена вакуумного усилителя тормозов на ВАЗ-2109. Также мы рассмотрим методику диагностики этого узла. По сути, усилитель является сердцем всей тормозной системы автомобиля. Именно с его помощью создается .

Одна из составляющих механизма сцепления – гидравлический привод, позволяющий воздействовать на диски и корзину. Важнейшим элементом сцепления является рабочий цилиндр. Он обеспечивает передачу воздействия на механические узлы, которые расположены в .

Пожалуй, наиболее важная система в любом автомобиле – это тормоза. Невозможность своевременной остановки приводит к фатальным последствиям. Поэтому так важно следить за состоянием всех узлов системы. И если при работающем двигателе педаль тормоза проваливается, это признак для внеплановой диагностики. Почему так происходит и как устранить проблему? Об этом мы поговорим в нашей сегодняшней статье.

Двигатель внутреннего сгорания состоит из нескольких частей. Одна их них – ГБЦ. Устанавливается на сам блок, который может быть чугунным либо алюминиевым. Но вне зависимости от материала изготовления между этими двумя составляющими устанавливается прокладка. Она не дает газам вырываться в соседние каналы, в том числе и в рубашку охлаждения. Но иногда бывает, что пробило прокладку ГБЦ. Это серьезная проблема.

Вакуумный усилитель – это устройство, которое применяется в тормозной системе практически каждого автомобиля. С его помощью создается усилие на педаль тормоза, что происходит благодаря разряжению.

Каждый автомобиль должен не только хорошо разгоняться, но и тормозить. Эту функцию выполняют колодки, барабаны и множество других элементов. Исправность каждого из них – залог безопасности водителя и пассажиров. В каждой тормозной системе предусмотрен главный тормозной цилиндр. Неисправности его, конструкция и принцип работе – далее в нашей статье.

Тормозная система – важная составляющая любого автомобиля. На большинстве машин она управляется гидравликой, то есть посредством давления жидкости. Система включает в себя также цилиндр тормозной задний. В сегодняшней статье мы рассмотрим устройство, признаки неисправности и замену данного элемента.

Ремонт вут газель

Запердел у меня вакуум больше года назад, брать новый 3500 жаба давит, купил ремкомплект 175 р и понеслась.

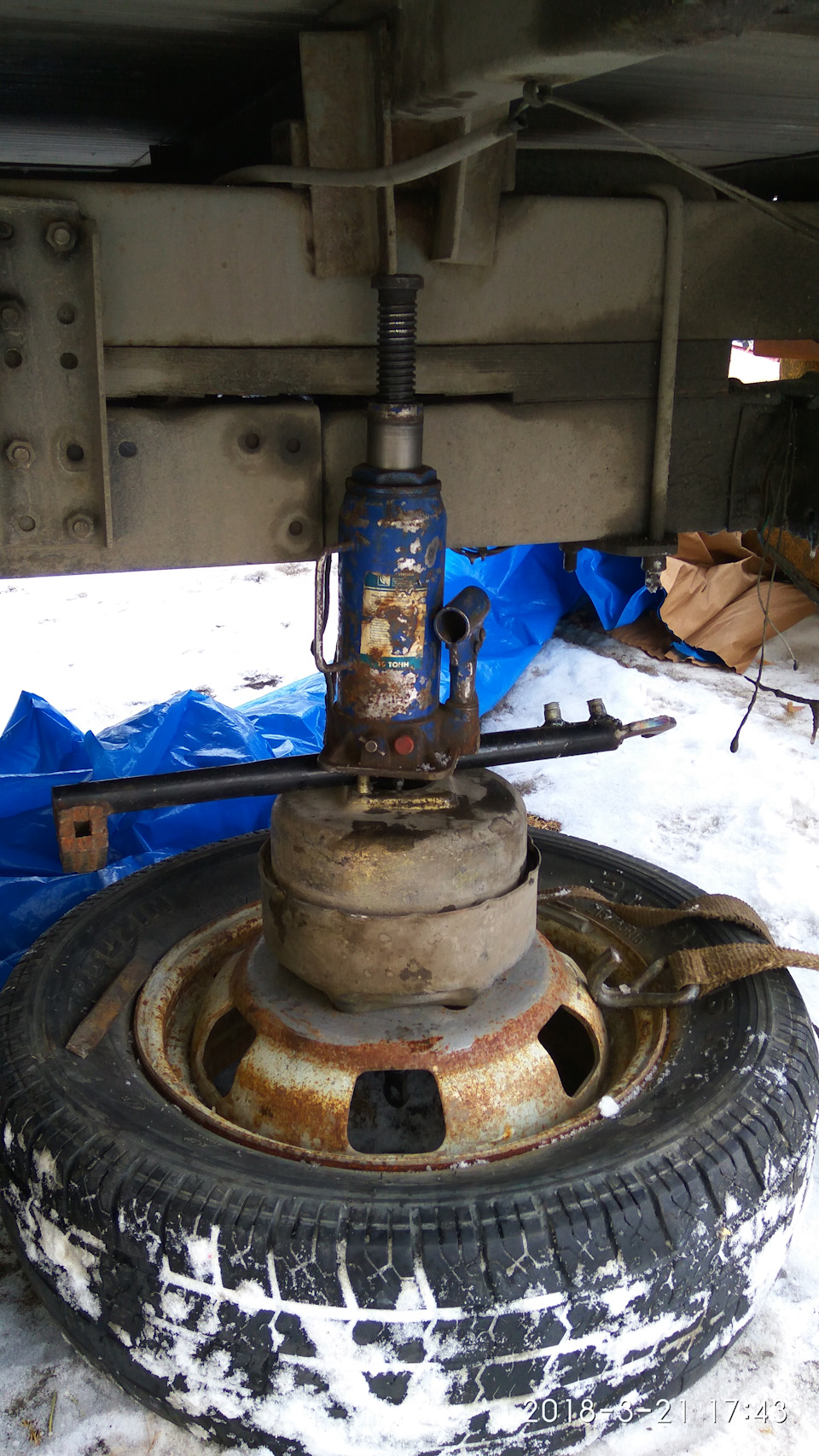

Давим на крышку домкратом прямо на шпильки и откручиваем монтажкой, конечно на шпильки лучше гайки накрутить чтобы резьбу не испортить, распиздяям можно не накручивать и так сойдет.

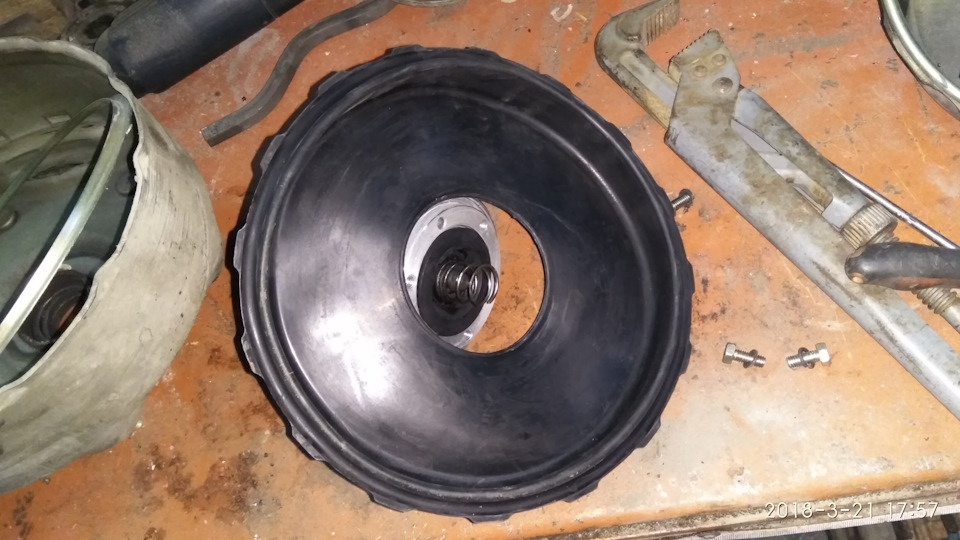

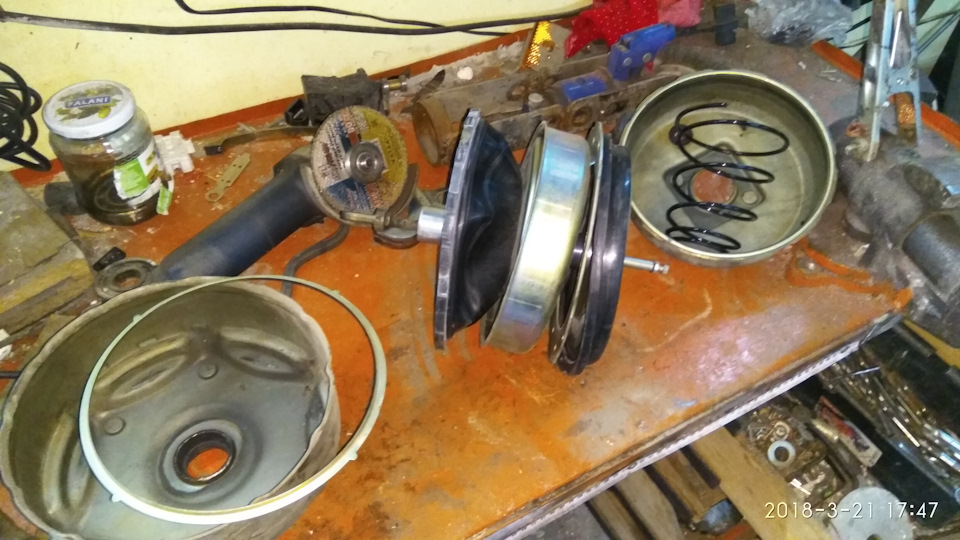

Дальше вытаскиваем потроха и пытаемся запомнить все как было, меняем резинки и собираем в обратной последовательности.
Закручивал также с домкратом и монтажкой, шпильку погнул резьбу запорол, потом выправил шпильку и прогнал резьбу.
И да, перед откручиванием крышки пометьте полоской как должна стоять крышка как на кардане, а то я очень расстроился когда прикрутил вут а мой гтц стал по 45 градусов.

Цена вопроса: 175 ₽

21 марта 2018 Метки: своими руками

[РЕМОНТ] Вакуумный усилитель тормозов!

В литературе по эксплуатации написано, что усилитель может либо функционировать, либо не функционировать, а также, что он не ремонтопригоден.

Однако раньше мельком видел, что вопрос о ремонте задавался неоднократно и способы починить — есть.

У меня с ним такая беда: при нажатии тормоза с последующим запуском двигателя иногда педаль чуть продавливалась дальше, а иногда нет. Признаки жизни усилитель подает.

При плавном нажатии на педаль тормоза (при езде) — требуется большое усилие, при максимальной силе — машина только «притормаживает».
При резком нажатии на медаль тормоза — усилие требуется такое же, но машина встает как вкопаная (при экстренном торможении тормозит только перед, от зада не замечал тормозного пути).

Менял манжеты в ГТЦ (по совету пред. хозяина, ибо сам я не шарил в тормозной системе), однако это не помогло и потом я понял, что дело не в ГТЦ.

Что касается создания вакуума — он создается, рампа не засорена.

На данный момент знаю только одно:
Подсасывает воздух клапан на усилителе, куда насаживается шланг от рампы (подсасывает вокруг самого усилителя, сам клапан «болтается», но на предыдущей волге тоже болтался, но работало все нормально).

Вопрос:
Можно ли починить усилитель? Как это сделать? Сталкивался ли кто-то с такой проблемой и как решил её?

Как заменить вакуумный усилитель тормозов автомобиля Газель

При этом за счет перепада давления в полостях усилителя тормозная педаль должна переместиться вперед.

Если этого не происходит, проверить герметичность соединений шланга вакуумного усилителя и при необходимости устранить подсос воздуха. Если и это не даст положительного результата, то усилитель неисправен и его необходимо заменить.

Чтобы проверить герметичность вакуумного усилителя, необходимо открыть капот и запустить двигатель на 1 мин.

Приблизительно через 30 с после того как двигатель был заглушен, нажать на тормозную педаль 2 раза, при этом должно прослушиваться характерное шипение входящего в усилитель воздуха.

В противном случае усилитель заменить.

Продуть шланг с обратным клапаном с обоих концов.

Воздух должен проходить только со стороны обратного клапана. В противном случае заменить обратный клапан.

Замена вакуумного усилителя тормозов

Снимаем главный тормозной цилиндр, не отсоединяя от него тормозные трубки Как снять и поставить главный тормозной цилиндр автомобиля Газель

Отверткой ослабляем хомут

Снимаем шланг подвода разрежения со штуцера.

Шланг можно вынуть и вместе со штуцером.

Отверткой со стороны кабины снимаем стопорную шайбу.

Удерживая болт проушины толкателя ключом «на 19», ключом «на 17» отворачиваем гайку

Вынимаем болт из проушины толкателя.

Из проушины толкателя вынимаем две пластиковые втулки

Головкой «на 13» с удлинителем из кабины отворачиваем четыре гайки крепления усилителя к перегородке моторного отсека

Снимаем паронитовую прокладку.

Устанавливаем новый вакуумный усилитель в обратной последовательности, при этом для правильной работы тормозов следует отрегулировать положение регулировочного болта.

Для этого, удерживая толкатель ключом «на 8», ключом «на 10» отворачиваем контргайку.

Затем, ключом «на 8», отворачивая или заворачивая болт

Добиваемся такого его положения, при котором зазор между привалочной плоскостью усилителя и головкой болта находится в пределах 1,35–1,65 мм.

После этого, удерживая болт, затягиваем контргайку.

Смазав пластиковые втулки, устанавливаем усилитель, после чего регулируем ход педали тормоза.

Для этого, удерживая толкатель усилителя ключом «на 8» (для наглядности показано на снятом усилителе), ключом «на 14» отворачиваем контргайку

Вращая проушину толкателя, выставляем расстояние между центром его отверстия и привалочной поверхностью корпуса вакуумного усилителя — 131– 133 мм. Устанавливаем главный тормозной цилиндр.

Свободный ход педали тормоза при неработающем двигателе должен быть 3–5 мм.
