Лампы применяемые в Лада Калина Универсал
Пробовал ставить светодиод, почему то перегорел предохранитель, и так не заработал. Вернул обратно на лампу накаливания.
Лампа указателя поворота- A12-21-4 (PY21W), 21w
Лампа габаритного и противотуманного света — P21/4W, 21w, 4w
Лампа сигнала торможения- А12-21-3 (P21W), 21w
Лампа света заднего хода- А12-21-3 (P21W), 21w
Лампа фонаря освещения номерного знака- А12-5-2 (W5W)
Лампа фонаря освещения багажника- АС12-5-1(C5W), 5w
У меня стоит керамический диод. Длиной 36 мм.
Лампа плафона освещения салона- АС12-10-1(C10W), 10w (41 мм)
Лампа индивидуального освещения- А12-4-1(T4W), 4w.
Светодиодную лампу можно поставить, если поменять полярность плафона.
Видео по переделыванию плафона для светодиодов
Лампа фонаря освещения вещевого ящика-АС12-5-1(C5W), 5w
Длиной 36 мм
Лампа подсветки комбинации приборов с патроном, прикуривателя, подсветки — А12-1,2 (W1,2W), 1w, 2w
Лампы отмечены на последнем рисунке цифрами 9, 10, 11.
10-Лампа подсветки комбинации приборов с патроном
11-Лампа подсветки жидкокристаллического индикатора с патроном
Приборная панель имеет синий цвет, если поставить в подсветку белые лампы, то будет синего цвета, так как простые лампы накаливания имеют желтый свет, то при смешивание цветов получается подсветка зеленого цвета.
Светодиоды лучше ламп накаливания по показателям удельной светоотдачи на ватт мощности и сроку службы. Также лампы накаливания обычно выходят из строя не по причине перегорания спирали, а из-за воздействия сильных вибраций, особенно при качестве наших дорог. Светодиоды же совершенно невосприимчивы к подобного рода воздействиям, что дает им серьезное преимущество при использовании в автомобилях.
Светодиоды имеют полярность, поэтому если после установки диод не светит, надо поменять полярность его питания, просто перевернув светодиод.
Планированию дописывать данную запись, поэтому если есть чем поделиться пишите в коментарии. Так же интересно, кто куда пробовал устанавливать светодиоды вместо ламп накаливания.
Для краткости картинка с книжки
Лампы для Калины
Зима, время и возможности копать машину малы, так что собираю полезную информацию и строю планы на будущий сезон.

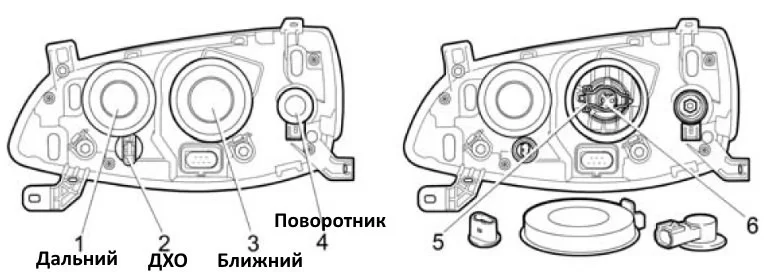

Фары головного света
В фарах установлены 3 различных лампы, не считая указателей поворотов.
Дальний свет — Тип используемых ламп — H1.
Светодиодный аналог — 4456, но все же предпочтение стоит отдать лампам накаливания, ввиду их более правильного пучка света в отражателе.
Ближний свет — Здесь установлен тип H7.
Китайский LED аналог — 3528. Но светодиоды в ближнем свете фар не обеспечат Вам достойное освещение дороги, поэтому от этой затеи также следует отказаться.
Габаритный и ходовой огонь — W21/5W. Это совмещенные лампы габаритов и ходовых огней.
Очень тяжело подобрать LED-аналог, так как тип используемой распиновки — 3157 или 7443.
Лампы, используемые в задних фонарях
Стоп-сигналы — Самые распространенные лампы P21W. Китайский аналог — 1156 (s25, ba15s).
При установке светодиодных огней позаботьтесь о том, что пучок свет рассеивался на все 360 градусов, попадая на рассеиватель.
Свет заднего хода Хэтчбек — лампы типа R10W. Это малагабаритные лампы с таким же цоколем как и у P21W(BA15S). Их отличие — в длине. У лампы R10W она должна быть не более 3,75 мм.
Светодиодный тип ламп — 1156, но с соответствующей длиной. Будьте внимательны!
Свет заднего хода Универсал — лампы типа W16W. Это бесцокольный аналог ламп P21W и R10W.
В качестве светодиодов подойдет тип T15. Ищите лампы с рассеиванием в 360 градусов.
Габаритные огни и противотуманные огни — сдвоенная лампа типа P21/4W. Имеет 2 нити накаливания. Цоколь как у P21W, но с 2 контактами — не перепутайте!
Лампы указателей поворотов
В качестве указателей поворота на Новой Калине используются лампы P21W желтого цвета. Их тип — PY21W. 2 спереди и 2 в задней оптике.
Если Вы захотите приобрести вместо них светодиоды, то ищите лампы типа 1156, но желтого цвета.
В качестве боковых повторителей указателей поворотов применяется тип ламп W5W или светодиодный T10.
Если у Вас люксовая комплектация новой Калины, то на автомобиле имеются передние противотуманные фары, лампы в которых имеют тип H11.
Существуют и светодиодные аналоги с таким же типом — H11, но ищите опять же угол рассеивания 360 градусов.
Прочее освещение автомобиля
1.Освещение номерного знака — тип C5W.
Лампы C5W. Номерной знак. LED лампы C5W
2.Лампа освещения салона автомобиля — тип C10W (41mm).
Лампы C10W. Освещение салона. LED лампы C10W
3.Индивидуальное освещение передних мест — тип T4W(Длина-26мм, ba9s).
Лампы T4W. Освещение передних мест. LED лампы T4W
4.Фонарь освещения вещевого ящика — тип лампы C5W.
Лампы C5W. Вещевой Ящик. LED лампы C5W
5.Освещение багажника — тип лампы C5W.
Лампы C5W. Багажник. LED лампы C5W
Информация с просторов DRIVE2. На первоисточник не претендую, но распространяю в ленте для других калиноводов.
Лампы, применяемые на Лада Калина 1 (2004-2013)
Дополнительный стоп-сигнал
В качестве источников света дополнительного стоп-сигнала применены светодиоды. В случае выхода из строя светодиодов фонарь заменяется полностью.
ВАЗ 1117 (Универсал): 11170-3716810-00 / 11170-3716810-01
ВАЗ 1118 (Седан): 11180-3716810-00 / 11180-3716810-01 / 11180-3716810-02
ВАЗ 1119 (Хэтчбек): 11190-3716810-00 / 11190-3716810-01
| Тип | Серия | Номер |
| H1 | Night Breaker Laser Cool Blue Intense Original Line |
64150NL 64150CBI 64150 |
| H7 | Night Breaker Laser Cool Blue Intense Original Line |
64210NL 64210CBI 64210 |
| H11 | Fog Breaker Cool Blue Intense Original Line |
64211FBR 64211CBI 64211 |
| P21W | Original Line | 7506 |
| PY21W | Original Line | 7507 |
| P21/4W | Original Line | 7225 |
| W5W | Original Line | 2825 |
| T4W | Original Line | 3893 |
| С5W | Original Line | 6418 |
| С10W | Original Line | 6411 |
| W1,2W | Original Line | 2721MF 2351MFX6 2721MFX |
Какие лампочки используются в Lada Kalina 1 и 2 поколений
Фары и светосигнальные приборы автомобиля омологированы (имеют знак «Е») на соответствие световых, цветовых характеристик и применяемых источников света (ламп) международным требованиям безопасности. Применение иных, чем указано, источников света не допускается, так как может привести к нарушению работы этих приборов и нарушению требований безопасности.
Лада Калина 1 поколение
- лампа дальнего света АКГ12-55-2 (Н1)
- лампа ближнего света (Н7)
- лампа указателя поворота А12-21-4 (РY21W)
- лампа габаритного огня А12-5-2 (W5W)
- лампа указателя поворота А12-21-4 (PY21W)
- лампа противотуманного огня А12-21+4 (P21/4W)
- лампа габаритного огня А12-21+4 (P21/4W)
- лампа стоп-сигнала А12-21-3 (Р21W)
- лампа света заднего хода А12-21-3 (Р21W)
Фонарь освещения номерного знака А12-5-2 (W5W)
Боковой указатель поворота А12-5-2 (W5W)
Дополнительный сигнал торможения Светодиоды
Общее освещение салона АС12-10-1
Индивидуальное освещение A12-4-1 (T4W)
Фонарь освещения вещевого ящика AC12-5-1 (C5W)
Освещение багажника AC12-5-1 (C5W)
Патрон подсветки A12-1,2
Контрольные лампы комбинации приборов A12-1,2-1, A12-1,2, T5.2721 MFX SOCOP 993 406 105
Прикуриватель A12-1,2
Кнопочные выключатели A12-1,2 Светодиоды
Блоки переключателей Светодиоды
Лада Калина 2 поколение
- лампа дальнего света H1
- лампа ближнего света Н7
- лампа указа теля поворота РY21W
- лампа дневного ходового огня и габаритного огня W21/5W
- лампа сигнала торможения P21W
- лампа света заднего хода (для автомобиля с кузовом «хэтчбек») R10W
- лампа света заднего хода (для автомобиля с кузовом «универсал») W16W
- лампа противотуманного и габаритного огней P21/4W
- лампа указателя поворота РY21W
Лампа противотуманной фары H11
Лампа бокового указателя поворота W5W
Лампа освещения номерного знака C5W
Лампа освещения салона автомобиля C10W
Лампа индивидуального освещения передних мест T4W
Лампа фонаря освещения вещевого ящика C5W
Лампа освещения багажника C5W
