Замена заднего блока предохранителей
Прежде чем подробно писать о реализации доработок которые я анонсировал тут,
хочу рассказать про очередной «нюанс» с которым я столкнулся.
Вернее первым об этом моменте рассказал товарищ Romboch , в своём посте про установку КЗВ.

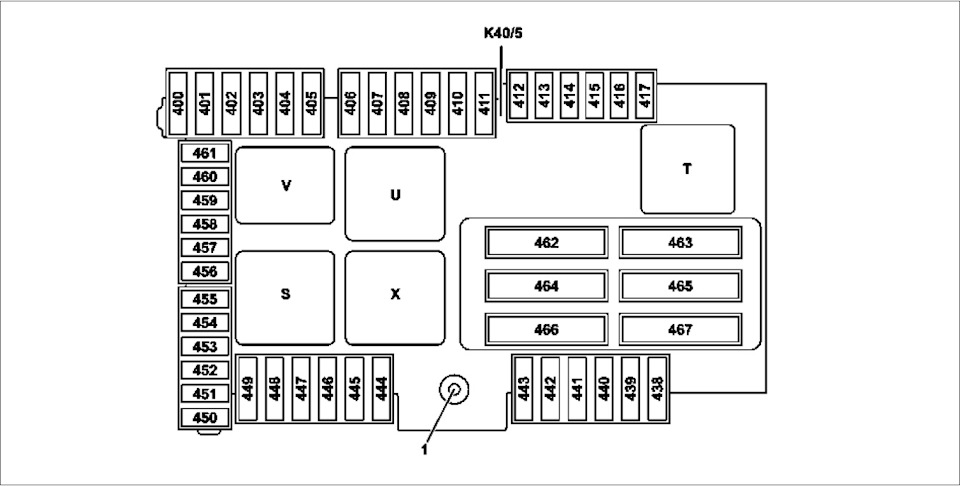

Речь пойдет о блоке предохранителей[БП] в задней части салона.
Всего в 205-м кузове, 5-ть блоков предохранителей(БП),
и только в задней части авто БП имеют 2 варианта исполнения.
Разница только в одном, у второго варианта есть клемма 30G.
Клемма 30G — клемма тока покоя.
Т.е. «питание» на которую подается после разблокировки авто,
и «питание» с которой пропадает после постановки авто в режим охраны,
клемма 30G требуется для следующих опций:
-Камеры заднего вида [218,501];
-Электропривода багажника [881];
-Системы ароматизации [P21]
-Аудиосистемы Burmester [810]
-Телефония [386]
-Опция комфортных сидений [P65]
-Сиденья с электрорегулировкой и памятью [221,222,242]
-Пневноподвеска [489]
Поэтому если у вас есть хотя бы одна из вышеперечисленных опций,
то у вас вариант БП medium, если ни одной из опций нет, то вариант small.
В моей случае с завода был установлен вариант БП — small
и клеммы 30G у меня не было.
Конечно можно было бы кинуть 4 провода с БП в передней части со стороны пассажира,
но это не мой способ, я стараюсь делать так, как это устанавливается с завода.

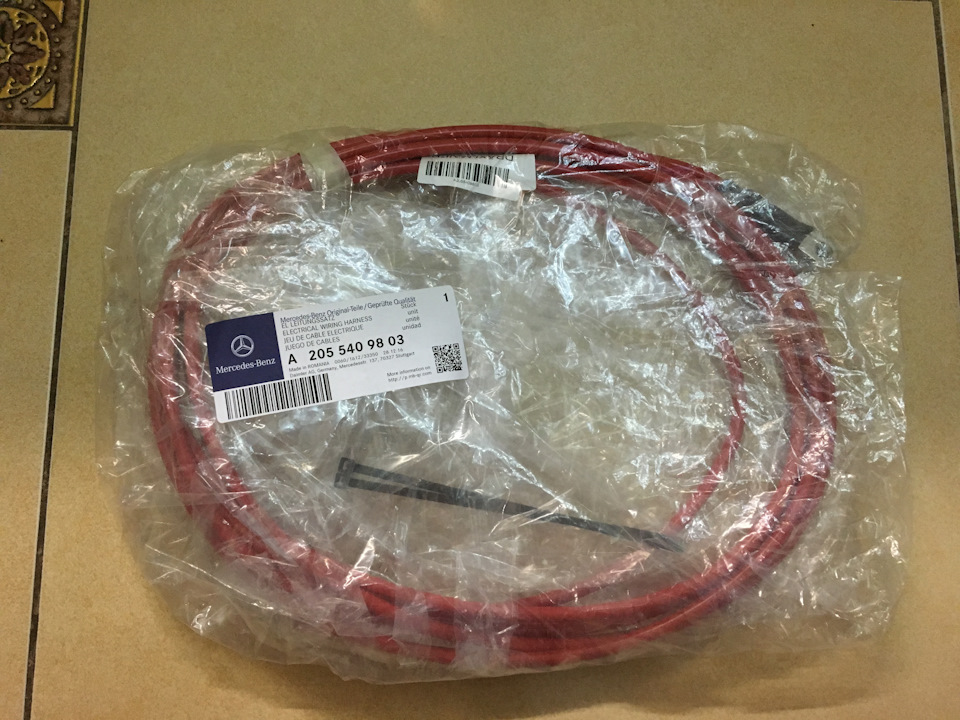

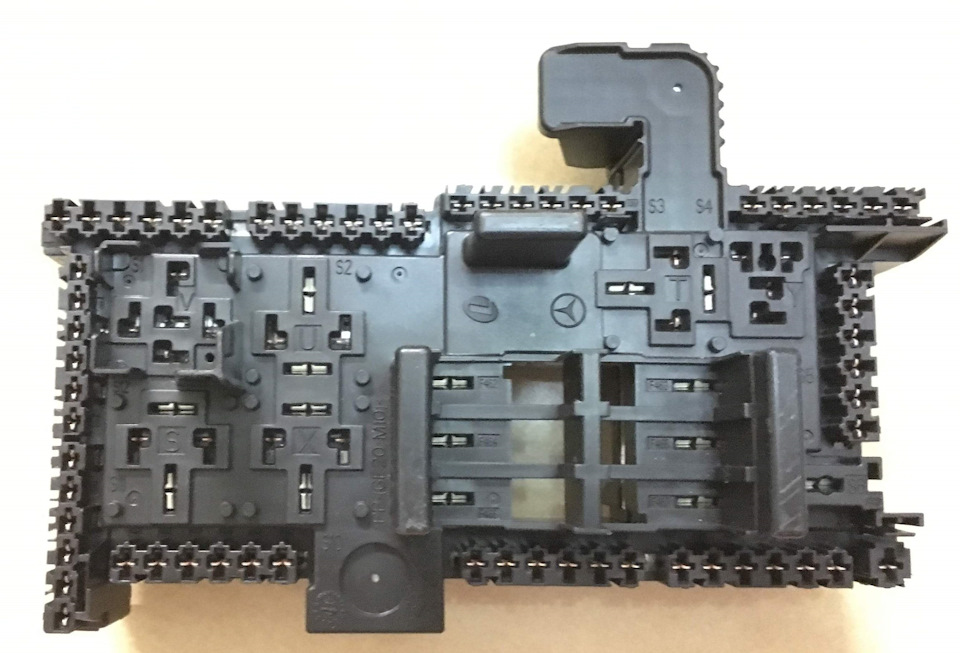

Поэтому я приобрел оригинальный кабель и БП в варианте Medium.

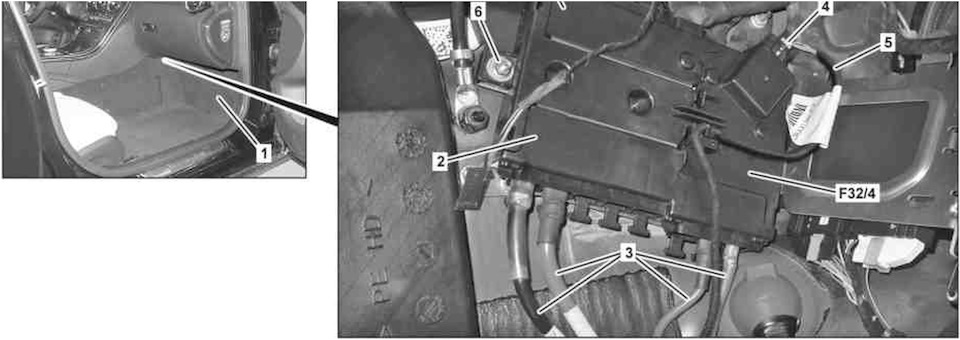

Кабель протягивается по коробам от блока силовых предохранителей в передней части.
Замена самого БП достаточно простая, старый снимается, новый ставится,
реле и предохранители переставляются в новый блок.
Не забываем отключить минусовую клемму от АКБ во время проведения работ.
Готовый вариант, теперь можно приступать к реализации проектов)
PS Кстати пользуясь случаем, хотел бы обратить внимание тех
кто пишет в своих БЖ о доработках, например встречаются посты
об установке розетки или подключения акустики, и люди пишут
«питание взял» или «подключился к заднему SAM».
Друзья, модуль SAM — это блок обработки сигналов и управления,
и питание всегда берется от модуля предохранителей, а не от SAM.
Опция 881 Электро-Привод багажника. Часть 2
Продолжаем:)

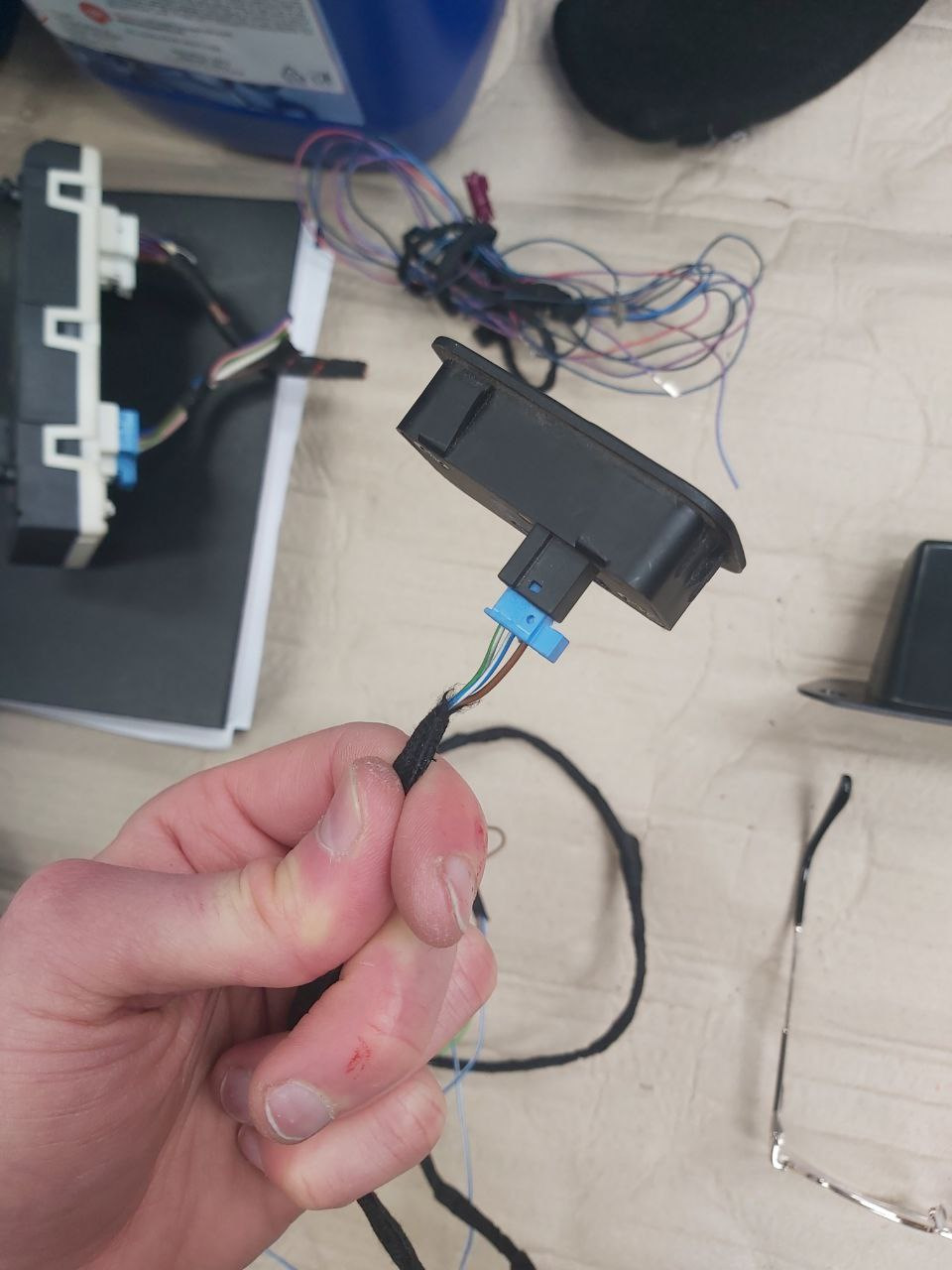

Прокладывать проводку начал с кнопки на крышке багажника.
По моим прикидкам, на кнопку ушло чуть меньше 4 метров проводки трёх разных цветов сечением по 0.5мм (вис говорит, что можно и 0.35мм, но у меня в запасе куча проводов сечением 0.5). Цвета из кнопки в задний САМ, фишка HD.
Коричневый: Кнопка — 1; Задний сам — 16.
Черный: Кнопка — 2; Задний сам — 17.
Зелено-Белый: Кнопка — 3; Задний сам — 13.
Фишка на кнопку — A0255453326

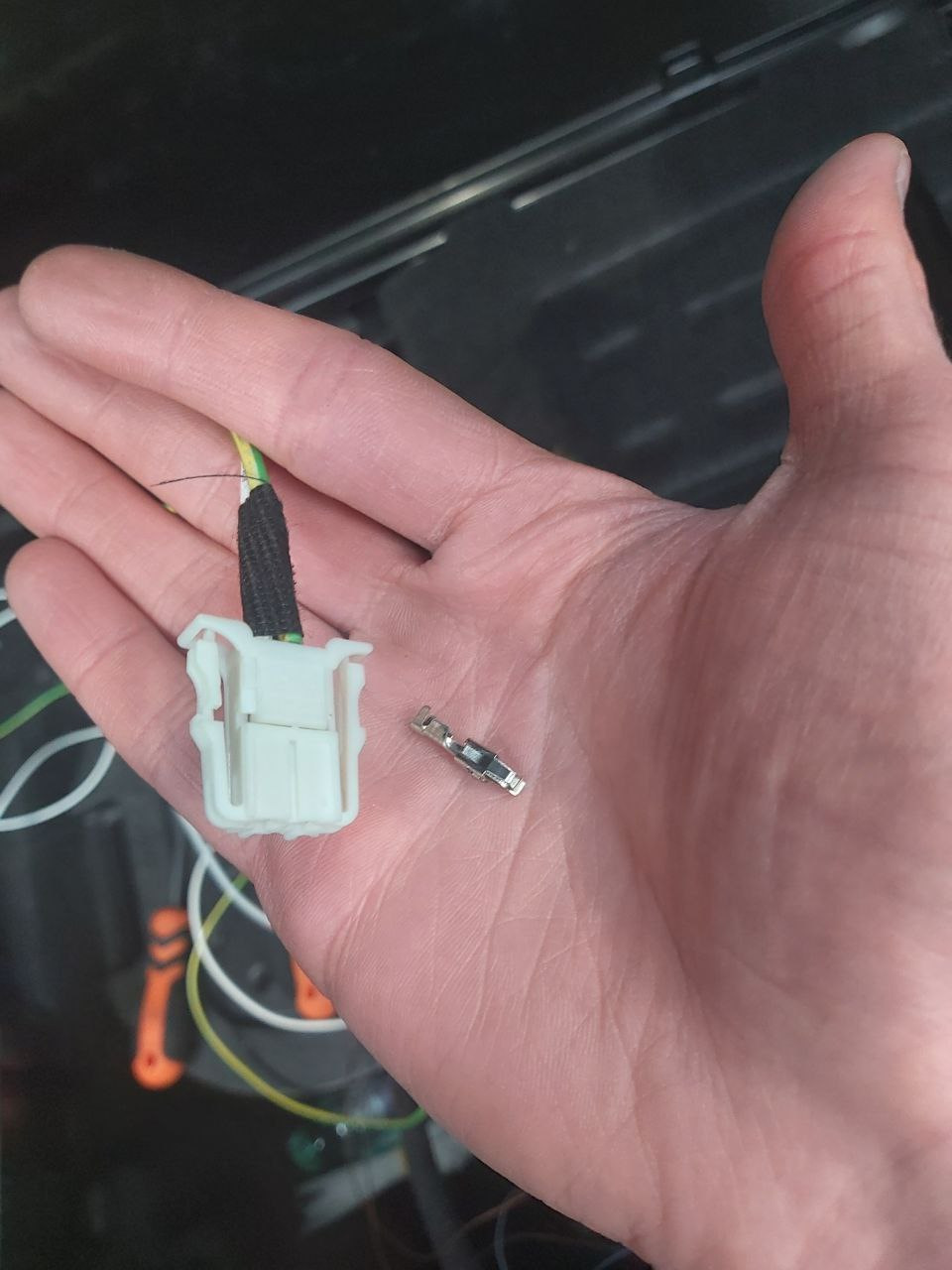

Фишка на кнопку не приехала к началу работ, поэтому просто выпилил из того что было. Коннект получился очень плотный. Накладку на крышке багажника я не менял, а просто вырезал дырку в родной. Сидит отлично.
Для прокладки проводки потребуется снять ручку и все пластиковые заклепки по правой стороне. Отгибаем и протягиваем, фиксируя стяжками по имеющимся косам.
Когда опустил проводку уже в нишу багажника, отвлёкся на установку доводчика скобы, так как проводка на него идёт аналогичным образом в блок заднего САМа. Заменить скобу особого труда не возникает, открутил — прикрутил. Жгутик протягиваем в блок доводчика.

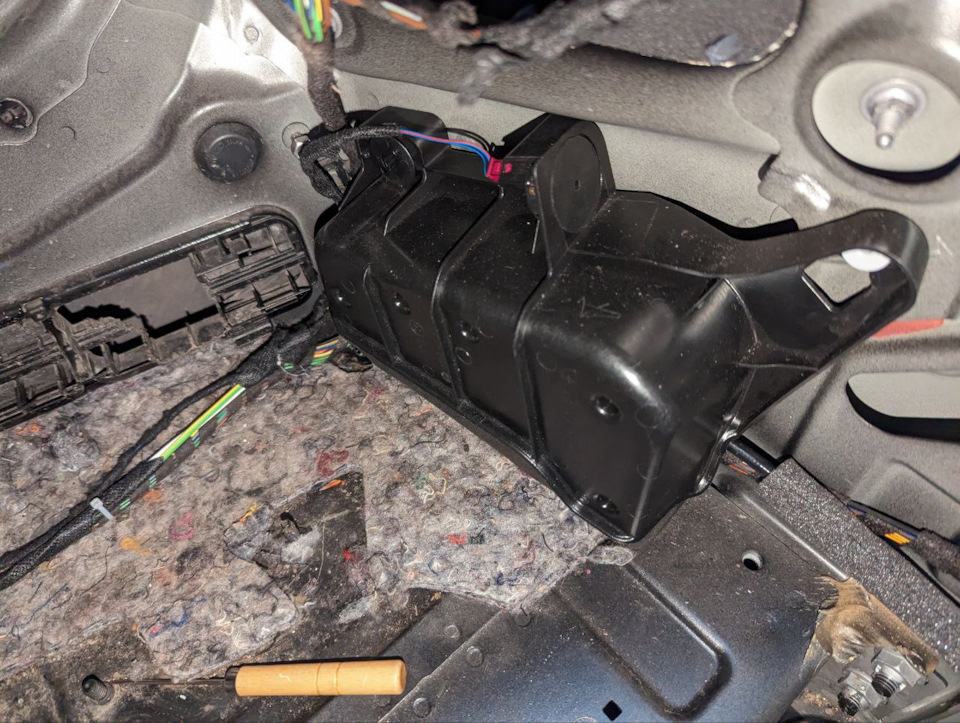

Устанавливается он за задним правым фонарём. Там же сидит зуммер, так что, есть смысл связать проводку в одну косу и после вплести проводку с кнопки на крышке багажника. Проводка кнопки и доводчика ушли на задний сам, а проводка на зуммер ушла на блок управления системой, но об этом чуть ниже.
Фишка на доводчик — A036545122864. Два провода сечением по 1.5мм. Я закладывал по два метра, естественно, ушло немного меньше.

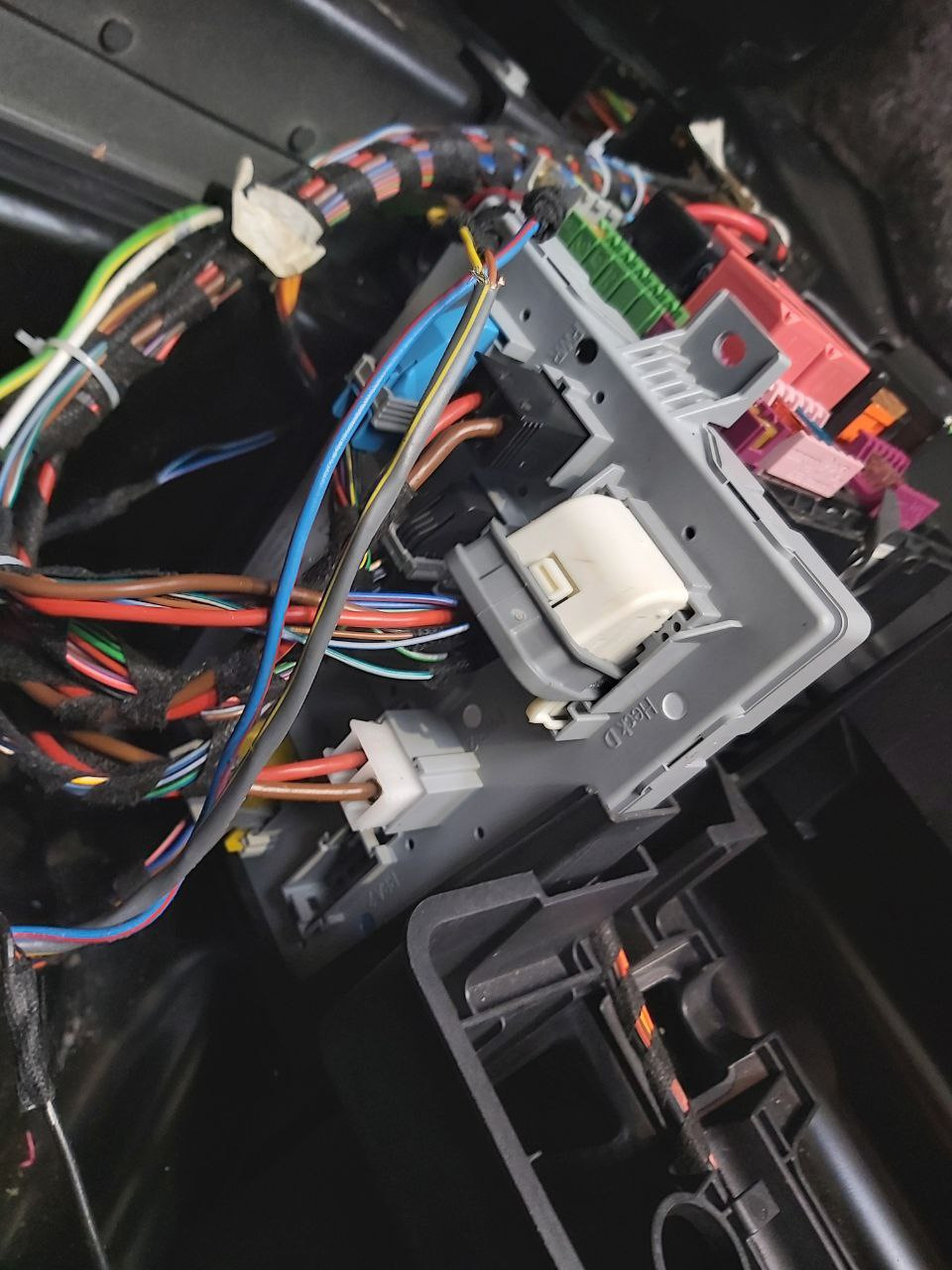

Тянем из доводчика в задний САМ, всё та же фишка HD.
Коричнево-Фиолетовый: Доводчик — 2; Задний сам — 1.
Красный: Доводчик — 1; Задний сам — 2.
Фишка на зуммер — A0375456028. Два провода сечением 0,35 (я использовал 0,5). Ушло примерно по 4 метра.
Сине-Черный: Зуммер — 1; Блок управления — Фишка 1, Порт 1.
Сине-Оранжевый: Зуммер — 2; Блок управления — Фишка 1, Порт 3.
Косу на зуммер после вплёл в косу, что идёт на питание в задний блок предохранителей с блока управления системой. В блоке предохранителей вам нужно будет запитать два провода.
Красный 4мм (ушло около 1,5м):
Блок предохранителей — 464 (40N, жирный предохранец; коннектор — MAK8); Блок управления — Фишка 1, Порт 11.
Красно-Черный 0,5мм (ушло около 1,5м):

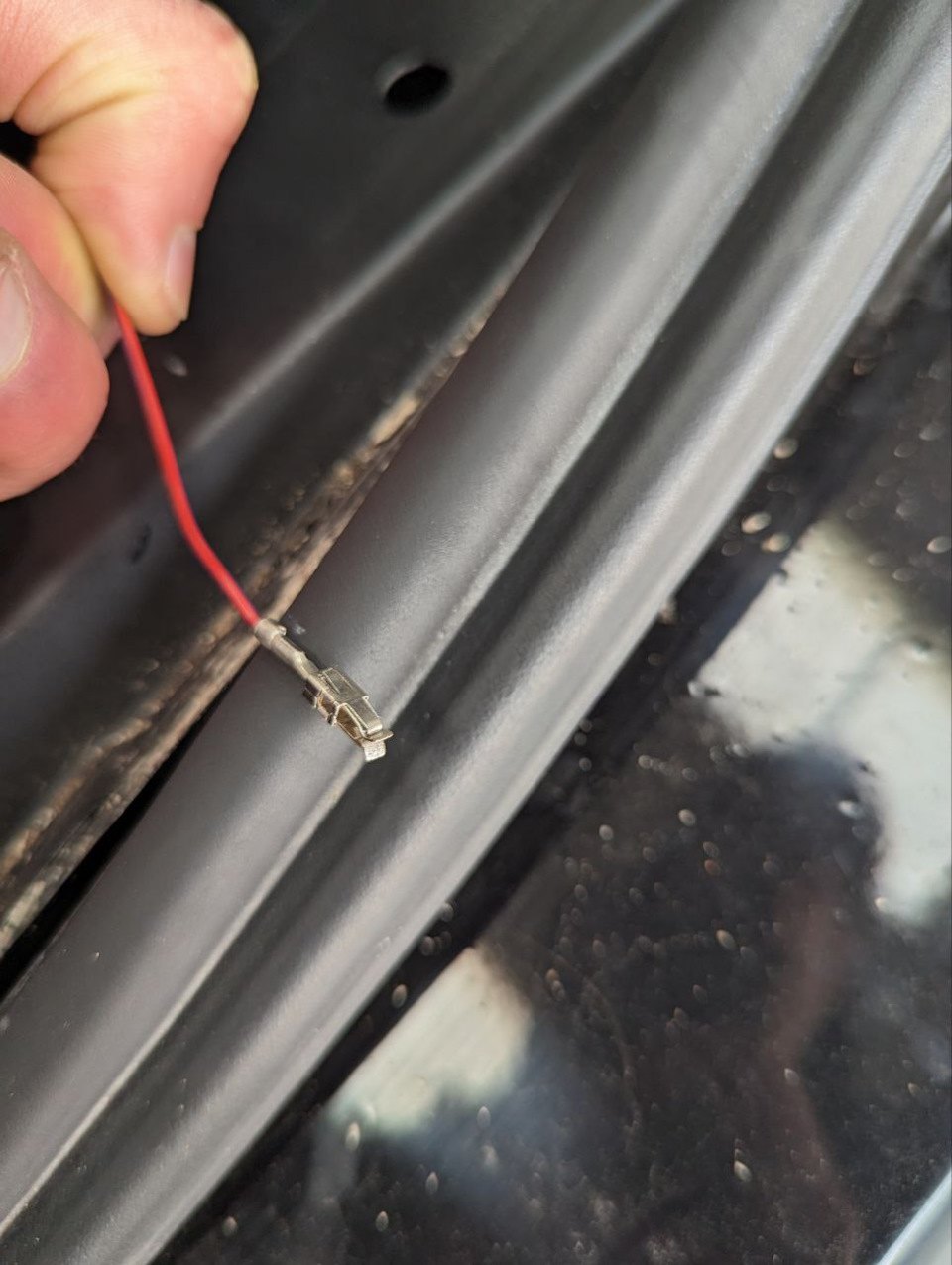

Блок предохранителей — 413 (5N, микро предохранец; коннектор, как на фото ниже); Блок управления — Фишка 1, Порт 5.
Соответственно, в блок управления, фишка 1, вам остаётся прокинуть землю — Коричневый провод на 4мм (0,5м), идёт на заднюю арку.
И кан-шина (около 4м), которую ведем в ноги водителя.
Красно-Коричневый: Блок управления, фишка 1, порт 10; КАН-колодка в ногах водителя — 1.
Коричневый: Блок управления, фишка 1, порт 9; КАН-колодка в ногах водителя — 2.
Блок управления я настоятельно рекомендую искать уже с готовыми фишками.
Парт номера фишек — A1665450030 + A1665400781, соответственно, вам нужно по две штуки.
Последнее, что остаётся сделать, это проложить короткую проводку со второй фишки блока управления голубого цвета на привод багажника в две разные фишки. Длина, примерно, 1,5м.
Фишка привода багажника номер 1 — Коричневого цвета, парт номер — A2315400381.
В неё идут два провода толщиной 2,5мм
Белый: Блок управления фишка 2 — 12; Привод — 1.
Голубой: Блок управления фишка 2 — 11; Привод — 3.
Фишка номер 2 на приводе — A0375456328.
В неё идут три провода толщиной 0,35мм (я использовал 0,5мм)
Коричневый: Блок управления фишка 2 — 8; Привод — 1.
Зеленый: Блок управления фишка 2 — 6; Привод — 2.
Розовый: Блок управления фишка 2 — 7; Привод — 3.
P.s. я уже несколько раз перечитал свой пост и прекрасно понимаю, что у рядового обывателя количество проводки введёт в небольшой ступор. Но! Если не торопиться и делать всё постепенно, по несколько раз проверяя — успех обеспечен.
Я решил не раздувать серию постов, поэтому пройдусь по основным моментам, с чем столкнулся.
Дурацкие пластиковые клёпки обшивки. Я заказал сразу пачку на замену, так как некоторые приходилось удалять с боем))
После завершения работ по проводке, требуется закодировать опцию в замке и через Ксентри выполнить нормирование системы. При покупке беушного блока управления, вам потребуется привязать его к тачке. По неизвестным мне причинам, Ксентри категорически отказывалась его привязывать, выписывая ошибку «вин не совпадает, система деактевирована». После тщетных попыток коллеги по цеху (aka БОГ УСТАНОВКИ ФАР ILS) посоветовали перенакатить прошивку, что собственно и помогло. Сначала мы накатили новую прошивку, а после откатили на старую версию. Вин прописался автоматически и Ксентри позволила закончить нормирование.
На этом приключения не закончились.
Повисла ошибка блока заднего САМа — «Кнопка на крышке багажника имеет проблему с освещением, замыкание или обрыв, бла-бла-бла». Я подумал, да и хер бы с этим освещением, но нет. Кнопка категорически отказывалась работать. В тоже время, доводчик скобы спал сладким сном. Т.е. крышка опускалась, защелкивался замок и даже ставилась на охрану, но. зазор был размером с палец))
На ближайших выходных я методом тыка полез переставлять очередность проводки в кнопке и вуаля! Она засветилась:) Тут же зажурчал моторчик доводчика скобы.
Но не долго был праздник на моей улице.
Добравшись домой, кнопка снова уснула и не поддавалась на призывы закрыть крышку. Ошибка всё та же — имеет проблему с освещением. При этом, на запущенный двигатель кнопка работала отменно. Так же пропала возможность поднять крышку багажника с кнопки ключа. Замок отщёлкивался, но на этом — всё. Поднимай ручками.
Проблема решилась абсолютно тем же путём, что и в прошлый раз. Я выписал возможные комбинации очередности пинов в фишке и тупо проверял насколько успешна та или иная комбинация. Каким образом я так сильно налажал с проводкой кнопки — большой вопрос:D
По итогу, кнопка загорелась ещё ярче и проблем с закрытием меня больше не преследовало.
Но преследовала проблема с открытием крышки с кнопки ключа. Во время поиска возможных причин предыдущей проблемы я активно ковырял кодировки блока управления, где активировал закрытие крышки с кнопки ключа (да, для этого не нужен кейлесс). Так вот после активации этой функции, ключ постоянно пытался ЗАКРЫТЬ, а не поднять крышку багажника. Товарищи по цеху сказали, что это норма, иногда блок делает мозги и решение — дать проспаться блоку / ребутнуть его. Отчасти, это помогло. Но в 1 из 10 нажатий, привод всё ещё пытается закрыть крышку, а не поднять её. Что не сильно меня устраивает. На ближайших выходных попробую подкинуть донорский блок управления и посмотреть, как будет работать. UPD: Вопрос решился кодировкой блока. Теперь поднимает и опускает без особых проблем.
Думаю, про удобство опции говорить нет необходимости. Я сделал свой мерседес чуть-чуть более мерседесным, чем он был. Эта опция просто обязана идти в базе��
