Где находятся свечи накаливания в дизеле

Всё про свечи накаливания для дизельных двигателей

Дизельный двигатель не нуждается в свечах зажигания: топливо в цилиндрах двигателя загорается само, под воздействием сжатия. Но для этого нужно, чтобы само топливо имело определенную температуру, то есть не было слишком холодным. На морозе дизтопливо, даже зимнее, загустевает, и двигатель запускается с большим трудом либо не запускается вообще. Для разогрева топлива и легкого старта и используются свечи накаливания.

Назначение, принцип работы

Итак, свечи накаливания предназначены для разогрева дизтоплива, распыляемого в камеру сгорания, до температуры испарения, после чего оно смешивается с воздухом и воспламеняется. Нужно это только в самом начале движения (старт и еще 2-3 минуты), затем автомобиль прогревается и свечи отключаются, т.к. необходимости в них уже нет.

Свеча размещается таким образом, чтобы попадать в поток распыляемого дизтоплива. Рабочая часть (нагревательная спираль в корпусе или без него) выступает в камеру сгорания и не только разогревает поступающее топливо до нужной температуры, но и создает дополнительные завихрения паров, а значит, помогает более равномерному его распределению и сгоранию.

В большинстве автомобилей свечи накала включаются в любое время года, и даже летом облегчают старт двигателя. В новейших моделях автоматика определяет температуру двигателя, и, если он уже прогрет (температура охлаждающей жидкости 60°С и больше), свечи не включаются.

Конструкция

Принципиальное устройство свечи накаливания

Современные свечи накаливания конструируются с одной или двумя внутренними спиралями. Нагревательная спираль выполняется из металла с заданными показателями сопротивления, нагревающаяся в зависимости от силы тока. Вторая спираль – регулировочная – выполняет функцию автоматической подстройки силы тока: чем выше температура спирали, тем выше показатель сопротивления и тем меньше тока она пропускает к нагревательной спирали. То есть, с повышением температуры рабочей части происходит автоматическая подстройка нагрева свечи.

В момент включения зажигания ток подается на клемму и от нее – на центральный электрод. Далее напряжение поступает на регулировочную и нагревательную спирали. Последняя раскаляется, нагревая наконечник свечи до 1000°С за несколько секунд. Через 3 минуты после пуска двигателя реле отключает подачу тока на свечи, и двигатель работает уже в обычном режиме.

При запуске двигателя на приборной панели зажигается значок свечи. Пока он горит – свеча разогревается, погас – можно ехать.

Форма и размеры свечи зависят от модели двигателя: в старых автомобилях с двухклапанными цилиндрами для свечи достаточно места, а значит, она может быть достаточно короткой и толстой. Современные двигатели системы Common Rail с четырехклапанной конструкцией требуют других конструктивных решений: свеча должна быть длинной и тонкой, чтобы занимать меньше места.

Варианты размещения свечи в дизельном двигателе

Производители предлагают последние модели свечей накаливания с диаметром рабочей части всего 3 мм. Но вместе с изменением формы свечи меняется и ее прочность: длинные свечи требуют крайне аккуратного обращения при снятии и установке, поскольку очень легко ломаются.

Технические характеристики, особенности конструкции

Свечи накаливания постоянно совершенствуются: производители внедряют новые материалы, чтобы уменьшить время нагрева и продлить срок службы. В результате из достаточно простой детали с открытой спиралью свечи превратились в высокотехнологичные устройства, соответствующие самым высоким современным стандартам.

• Открытые и закрытые

Изначально свечи накала конструировались с открытой спиралью, и такие варианты до сих пор можно встретить на некоторых старых автомобилях. Все современные свечи делаются закрытыми: спираль (одна или две) закрыты защитным колпачком, предохраняющим их от слишком быстрого перегорания. Между спиралью и корпусом находится теплопроводный порошок, позволяющий за короткое время передать тепло от раскаленной спирали на наконечник.

Свеча накаливания открытого (а) и закрытого (б) типа

• Количество полюсов

Свеча может иметь один или два полюса подключения.

При однополюсном подключении «плюс» подается на свечу, а «масса» выводится на корпус.

Двухполюсные свечи имеют в верхней части раздельные контакты под «плюс» и «минус».

Старые модели свечей нагреваются до рабочих температур за 25-60 секунд. Современные быстродействующие свечи нагреваются за 10 секунд, а саморегулирующиеся – за 2-5 секунд. Добиться такой скорости нагрева позволило использование регулирующей спирали, благодаря которой снимается вопрос перегорания нагревательного элемента, а значит, можно использовать больший ток для моментального нагрева.

• Материал изготовления

Свечи накаливания различаются материалом изготовления рабочей части.

Штифтовые свечи имеют металлическую оболочку из стойкого сплава железа, хрома и никеля. Нагревательная спираль изолирована от корпуса теплопроводным порошком (оксидом магния), который помимо изолирующих свойств еще и предохраняет спираль от вибраций.

В керамических свечах нагреватель сделан из тугоплавкого керамического сплава, способного долгое время выдерживать нагрев до максимальных температур. Защитная оболочка выполнена из силиконнитрита – керамического материала, обладающего высочайшим показателем теплопроводности. Благодаря конструкции керамическая свеча разогревается до рабочих температур за рекордное время – 2 секунды, что позволяет заводить двигатель сразу, не выжидая время разогрева.

Для соблюдения стандартов Евро-5 и Евро-6 подходят только керамические свечи, с первой секунды пуска обеспечивающие сгорание топлива в оптимальном режиме.

• Потребляемое напряжение

Разные производители выпускают свечи накаливания, рассчитанные на определенные параметры электрической системы автомобиля. В результате номинальное напряжение может отличаться: от 6 до 24 В. Свечи с функцией послесвечения устанавливаются в комплекте с дополнительным сопротивлением: до запуска двигателя нагрев идет на максимальной мощности, после запуска двигателя мощность снижается для уменьшения нагрузки на регулировочную спираль.

Показатель сопротивления нагревательной спирали 0,5-1,8 Ом, в зависимости от типа свечи (у керамических сопротивление меньше, у металлических – больше).

• Температура и скорость нагрева

Температура нагрева рабочей части составляет 1000-1350°С. Для керамических свечей этот показатель будет всегда выше, поскольку материал нагревательной спирали меньше страдает от перегрева.

Скорость нагрева зависит от типа свечи и системы пуска.

Система Auto Glow и Self-Regulating Glow – одно реле, регулирующее предпусковой нагрев и прогрев после запуска двигателя в зависимости от температуры охлаждающей жидкости. Скорость нагрева свечи от 4 (металлические) до 11 секунд (керамические свечи).

Система Super Quick Giow – два реле, одно для быстрого нагрева свечей перед запуском двигателя (2-5 секунд, заводить двигатель можно почти сразу), второе для постоянного нагрева свечей после запуска.

Ресурс и замена

Свечи накаливания, в отличие от свечей зажигания для бензиновых двигателей, не имеют четкого регламента замены. Меняют их по мере выхода из строя, в среднем раз в 1-2 года. Проверку и замену свечей лучше делать осенью, чтобы в первые же морозы не получить неприятный сюрприз.

Поломка одной свечи практически не отразится на работе двигателя: он заведется и на оставшихся трех, и даже более-менее нормально будет заводиться и с двумя нерабочими свечами, но только в теплое время года.

Ресурс самых простых свечей с металлической спиралью составляет 50-80 тыс. км, керамические прослужат намного дольше – до 160 тыс. км, а некоторые модели свечей японского производства – до 240 тыс. км.

Даже если при проверке обнаружилось, что вышла из строя только одна свеча, менять лучше весь комплект, чтобы ресурс всех свечей вырабатывался равномерно.

Возможные проблемы при замене свечей накаливания

Истоки проблемы лежат в геометрии самой свечи: длинный и тонкий стрежень легко сломать, особенно учитывая плотную посадку свечи в свечном колодце, где зазор между ним и свечой заполняется продуктами сгорания и окислами. Мастера называют эту ситуацию «свеча прикипела». Выкручивание прикипевшей свечи – задача для опытного специалиста, и даже в этом случае есть риск сломать свечу при приложении слишком большого усилия.

В отличие от свечей зажигания, замену лучше всего поручить хорошему СТО: помимо инструментов и спецматериалов (проникающей смазки, например), необходим опыт в подобной работе. Для сравнения: замена свечей накаливания обойдется примерно в 400 гривен, высверливание обломанной свечи – уже от 1500 и выше (до бесконечности), в зависимости от сложности работы.

Повреждения свечи из-за неправильной установки

При самостоятельной замене свечей необходимо учитывать несколько моментов:

• Замену свечей необходимо проводить только на прогретом двигателе и в теплом помещении (или в теплое время года), чтобы двигатель за время работы не успел остыть. Соответственно, работать нужно только в перчатках, чтобы избежать ожогов;
• Выкручивать использованную свечу нужно так же аккуратно, как и вкручивать новую, не торопясь и соблюдая усилие крутящего момента. Для облегчения процесса используется специальная проникающая смазка или синтетическое моторное масло;
• При выкручивании свечей каждую пробовать откручивать поочередно. После всех попыток повысить усилие на ключе и снова пробовать откручивать все свечи одну за другой;
• Перед установкой новых свечей их посадочные места очищают от нагара;
• При установке свечи не закручиваются до упора! Необходимо строго соблюдать момент затяжки, рекомендованный производителем.

Что сокращает срок службы свечей

Поскольку на свечи накаливания нет регламента замены, срок их использования будет во многом зависеть от условий эксплуатации. Что сокращает «жизнь» свечей:

• Неправильная установка. Нормально установить свечу накаливания нужно уметь, и малейшее несоблюдение технологии (например, работа на холодном двигателе или неправильное приложение усилия на ключ) может вывести свечу из строя еще на этапе установки;
• Неисправная или засоренная топливная форсунка. В нормальных условиях топливо распыляется мелкодисперсным туманом, и только часть его контактирует с наконечником свечи. Если отверстия форсунки забиты, дизтопливо будет разбрызгиваться потоком, зачастую попадающим прямо на свечу. Из-за этого в наконечник быстро прогорает и свеча выходит из строя;
• Установка неподходящей свечи (не рассчитанной на данный тип двигателя или напряжение бортовой сети);
• Неисправность смежных узлов автомобиля, например, попадание на свечу моторного масла из-за износа двигателя, нарушение работы системы управления впрыском, сбои в работе ЭБУ;
• Нагар вокруг свечи может создавать замыкание на «массу», что быстро выводит свечу из строя. Чтобы избежать замыкания на новых свечах, перед их установкой мастера очищают гнездо свечи от нагара с помощью специальной развертки.

При замене свечей нужно обратить внимание на состояние использованных: их состояние может сказать о проблемах в системе работы двигателя:

• Вздутия наконечника обычно говорят о перегреве из-за чрезмерного напряжения на нагревательной спирали или при попадании моторного масла на свечу;
• Поврежденный или обломанный наконечник говорит о неисправности системы впрыска топлива (засор форсунок или нарушение синхронизации системы);
• Повреждения контактного стержня (в верхней части) и сдвиг наконечника относительно корпуса говорят о неправильной установке (слишком сильная затяжка).

Проверка свечей накаливания

Основные поломки самой свечи – повреждение нагревательной спирали. Проверить работоспособность свечей можно самостоятельно, даже не снимая их с двигателя. Для этого понадобится тестер, которым будет замеряться сопротивление спирали.

Предварительно необходимо отключить аккумулятор от бортовой электросети. Затем установить тестер в режим омметра, плюсовым контактом прикоснуться к выводу свечи, минусовым – к «массе» автомобиля. Показатель сопротивления на работающей свече очень мал, и не всегда тестер его определяет. А вот сопротивление близкое к бесконечности говорит о поломке свечи (нет контакта).

Схема подключения тестера:
1, 2 – на однополюсную свечу, 3 – на двухполюсную.

Если вышла из строя почти новая свеча, это говорит о сбоях в работе топливной системы или электронного управления и требует профессиональной диагностики.

Дополнительные «фишки»

Для улучшения функциональности свечей производители постоянно их совершенствуют: даже маленькие «плюсы» могут значительно улучшить эксплуатацию.

Датчик давления в камере сгорания – дополнительный функционал, уменьшающий выбросы NOx. Датчик передает сведенья о давлении в камере сгорания на ЭБУ, который, в свою очередь, корректирует подачу топлива.

Одно из «слабых мест» – стержень нагревателя, который ломается при неправильной установке (под неверным углом). Ведущие производители выпускают свечи с гибким осевым стержнем, который может согнуться, а не сломаться. Второй вариант решения этой же проблемы – подвижно закрепленный центральный стержень, компенсирующий избыточное давление при затяжке свечи.

На корпус свечи наносится цинковое покрытие, имеющие антикоррозионные свойства. Это позволяет легче выполнять ее замену и продлить срок службы.

Стандартизация

Современные свечи накаливания стандартизированы по ISO, что позволяет выбирать свечи по строго определенным техническим параметрам:

• Диаметр и шаг резьбы крепления: от М10х1,0 до М18х1,5;
• Размер под ключ: 12, 14, 17, 21 мм;
• Покатость конуса: 63, 93, 123°;
• Общая длина: 58-137 мм;
• Длина рабочей части: 17,35 мм;
• Диаметр рабочей части: 4-6 мм.

Свечи накаливания не требуют особого внимания и частой замены. Единственное условие – грамотный выбор и установка, после чего этот вопрос на долгое время будет закрыт.

О том, как выбрать новые свечи накаливания и какие бренды лучшие на рынке, читайте наш «Гид покупателя».

Как самому заменить свечи накала на дизельном моторе

Свечи накала представляют собой расходный элемент. Качественные свечи имеют рабочий ресурс около 100 тысяч км. пробега автомобиля, но замена свечей накаливания при работе дизельного двигателя в тяжелых условиях является плановой процедурой, которую рекомендуется осуществлять через каждые 20-30 тыс. пройденных километров. От их исправности напрямую зависит эффективность холодного запуска дизельного двигателя и стабильность работы агрегата до полного выхода мотора на рабочие температуры.

Рекомендуем также прочитать статью о том, как самостоятельно почистить сажевый фильтр дизельного двигателя. Из этой статьи вы узнаете о способах очистки фильтрующего элемента со снятием и без.

Что нужно знать перед началом работ

Острая необходимость замены свечей накаливания своими руками может возникнуть в холодное время года, так как свечи повышают температуру внутри цилиндра для эффективного самовоспламенения смеси солярки и сжатого воздуха в момент прогрева ДВС. При выходе из строя более одной свечи дизель зимой уже не заводится. Также калильные свечи влияют на эффективность распыла топлива в цилиндрах.

Для самостоятельной замены необходимо иметь минимальный набор подручного инструмента: гаечный ключ, торцевой ключ-трещетку и отвертку. Полный набор подразумевает наличие перчаток, гаечные и торцевые ключи (которые имеют удлинители и замки-трещотки), развертку и плоскогубцы. Также понадобится немного графитовой и высокотемпературной смазки.

Стоит добавить, что свечи накала достаточно хрупкие. В процессе замены их можно сломать в результате неосторожной работы с ключами. Поломка свечи внутри свечного колодца приведет к тому, что возникнет необходимость высверливания остатков контактного стержня при помощи сверла и дрели. Также могут потребоваться дополнительные инструменты для восстановления поврежденной резьбы.

В отдельных источниках рекомендуется менять свечи накаливания дизельного двигателя на прогретом моторе. Это объясняется тем, что резьба в блоке цилиндров может оказаться более хрупкой сравнительно с корпусом свечи. Благодаря температурному расширению свечи на разогретом дизеле должны выкручиваться легче. Другие руководства рекомендуют осуществлять замену на холодном моторе. Перед началом работ в обязательном порядке ознакомьтесь с инструкциями касательно замены калильных свечей на конкретном дизельном двигателе.

Самостоятельная замена

Обратите внимание, что при замене желательно менять сразу все свечи на новые независимо от их визуального состояния. Свечи накала подбираются согласно их соответствию для установки на тот или иной тип дизельного двигателя.

Снятие защиты

Свечи накаливания зачастую располагаются в верхней части головки блока цилиндров (обычно рядом с дизельными форсунками). Их может быть не видно в том случае, если мотор сверху прикрыт пластиковой крышкой или защитным кожухом. Данную защиту необходимо демонтировать для обеспечения доступа.

Отсоединение клемм АКБ

Так как свечи накала представляют собой электрический нагревательный элемент, потребуется осуществить отсоединение от АКБ минусовой клеммы. Затем производится откручивание небольших гаек, которые фиксируют наконечники высоковольтных проводов на контактных стержнях калильных свечей. Провод подключается к верхней части свечи. Указанную гайку необходимо отвернуть при помощи гаечного ключа, а сам провод можно немного сдвинуть, чтобы он не мешал дальнейшему снятию свечей накаливания.

Рекомендуем также прочитать статью о том, как раскоксовать дизельный двигатель своими руками. Из этой статьи вы узнаете о различных способах раскоксовки мотора, а также о преимуществах и недостатках того или иного решения.

Выкручивание калильных свечей

Следующим шагом становится выкручивание свечей при помощи ключа-трещотки. Выкручивать необходимо предельно аккуратно, чтобы не повредить резьбу в ГБЦ. Также существует риск сломать саму свечу, в результате чего могут возникнуть дополнительные сложности с последующим высверливанием стрежня и восстановлением резьбы.

Зачистка контактов

Далее необходимо произвести зачистку от загрязнений контактов на каждом высоковольтном проводе свечи накала. Это необходимо для полной работоспособности новых свечей после их установки на дизельный двигатель. Если контакт «прикипел», тогда его можно без особых затруднений снять при помощи плоской отвертки.

После демонтажа осуществляется визуальный осмотр снятых свечей накаливания. Если даже только на одной из них видны расширения стержня, стержень вздулся или деформирован, оплавлен, заметны трещины или другие дефекты, тогда все свечи меняются на новые. Также поводом для замены служит присутствие обильного нагара в том месте, где наконечник соединен с корпусом свечи, любые заметные повреждения наконечника.

Удаление грязи из свечных отверстий

Отдельно стоит отметить процедуру очистки от нагара отверстий для установки свечей. Для этого понадобится специальная развертка, длинна которой позволит эффективно очистить свечные колодцы. Перед вкручиванием на развертку необходимо нанести смазку. Указанную развертку нужно вкрутить в каждое отверстие. Для процедуры лучше использовать не универсальную, а штатную развертку. Если имеется такая возможность, дополнительно необходимо удалить отложения из каналов при помощи сжатого воздуха.

Установка новых свечей накала

После очистки производится установка новых и/или заранее проверенных на работоспособность калильных свечей на дизельный двигатель. Затягивать свечи необходимо до появления небольшого сопротивления. Момент затяжки регулируется динамометрическим ключом и составляет 15 Нм. Перетяжка может привести к тому, что в процессе следующей замены будет присутствовать риск поломки свечи в колодце при попытке демонтажа.

Когда установка новых элементов на все цилиндры завершена, очищенные наконечники свечных проводов ставятся обратно на посадочное место, осуществляется их фиксация при помощи гайки и гаечного ключа. Необходимо убедиться в том, что наконечники проводов плотно закреплены, а также реализовано полное закрытие контактов свечей.

Затем можно присоединить минусовую клемму к АКБ. Дальнейшим шагом будет проверка установленных свечей. Проверять следует в штатном порядке: повернуть ключ зажигания, осуществить запуск дизеля, а после оценить работу ДВС в режиме прогрева. Если мотор уверенно запустился, работает ровно и без сбоев, тогда свечи накала полностью работоспособны. В противном случае необходимо провести повторную диагностику дизельного ДВС для поиска потенциальной неисправности.

Читайте также

Как проверить свечи накала дизельного двигателя самому Доступные способы самостоятельной проверки свечей накала дизельного двигателя. Диагностика калильных свечей со снятием, проверка тестером, на искру.

Почему дизель плохо заводится «на холодную» Причины затрудненного «холодного» пуска дизельного двигателя. Компрессия, свечи накаливания, дизельные форсунки, ТНВД, парафин или вода в топливной системе.

Дизель троит из-за свечей накала Признаки неработающего цилиндра (троение и вибрации) дизельного двигателя. Поиск неисправности: компрессия, дизельные форсунки, свечи накала, ТНВД и другие.

По каким причинам дизель дымит сизым или синим дымом Синий выхлоп дизельного мотора, неисправности и причины появления сизого выхлопа дизеля. Износ цилиндропоршневой группы, компрессия, подача дизтоплива.

Свечи накала Запуск дизельного мотора зимой. Присадки-антигели в солярку, керосин и замена топливного фильтра. Обогрев топливного бака, свечи накаливания, аккумулятор.

Дизель плохо заводится «на горячую»: возможные причины Главные причины затрудненного пуска горячего дизельного двигателя. Проблемы с плунжерной парой ТНВД, перелив топлива через дизельные форсунки, датчики.

Система свечей накала дизельного двигателя 2.2 TD4

Дизельный двигатель 2.2 TD4 имеет четыре свечи накаливания. Мы ранее в статье «Свечи накала на дизельном двигателе 2.2 TD» писали уже об особенностях свечей накаливания на этом двигателе. Единственное на что хотели бы обратить Ваше внимание, т.к. у нас сейчас снят впускной коллектор это место их расположения. Когда коллектор стоит на месте добраться до них крайне сложно и иногда при трудных случаях приходиться демонтировать коллектор, чтобы поменять свечи.

В нашей сервисной практике нам редко приходится снимать коллектор для того, чтобы поменять свечи, но, однако такие случаи не исключены.

Автомобили до 2010 модельного года имеют свечи 12В и управление у них обычное релейное, а автомобили с 2010 модельного года имеют низковольтные свечи 7В и управляются они отдельным электронным модулем управления.

Визуально свечи определяются следующим образом: до 2010 модельного года – под ключ на 8, после 2010 модельного года – под ключ на 10.

У свечей накала до 2010 модельного года простое релейное управление: реле включает и выключает свечи, то есть включается на определенный промежуток времени. Естественно все эти расчеты ведет блок управления двигателем.

Низковольтными свечами накала 7В после 2010 модельного года управляет отдельный модуль. Они имеют три фазы работы:

• Первая фаза. Свечи включаются при включении зажигания, идет прогрев, работают на полную мощность.
• Вторая фаза. При проворачивании стартером свеча продолжает работать на полную мощность.
• Третья фаза. После того как двигатель запустился, свеча работает не на полную мощность, а примерно на 50% от своей мощности.

Даже когда двигатель запущен, свечи выполняют функцию до определенного момента прогрева камеры сгорания. Сделано это для улучшения экологических характеристик двигателя.

На Freelander 2 до 2010 модельного года реле свечей накала находится под капотом автомобиля в распределительной коробке расположенной у переднего левого крыла.

Фрилендер 2 дизель 2.2 где находятся свечи накала снятие установка проверка

Фрилендер 2.2 где находятся свечи накала, снятие установка, проверка свечей
В -21 у меня фрил еле заводится, полез смотреть свечи накала .

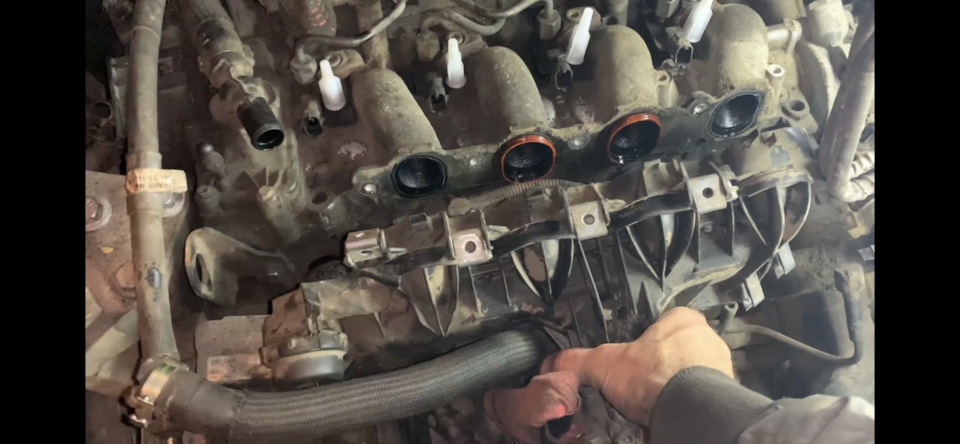

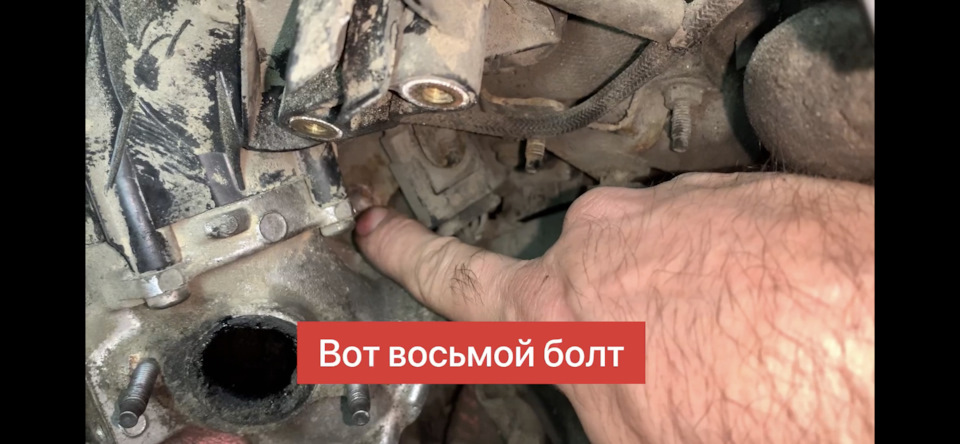

Не стал парится и снял сразу впускной коллектор чтобы был нормальный доступ к свечам.

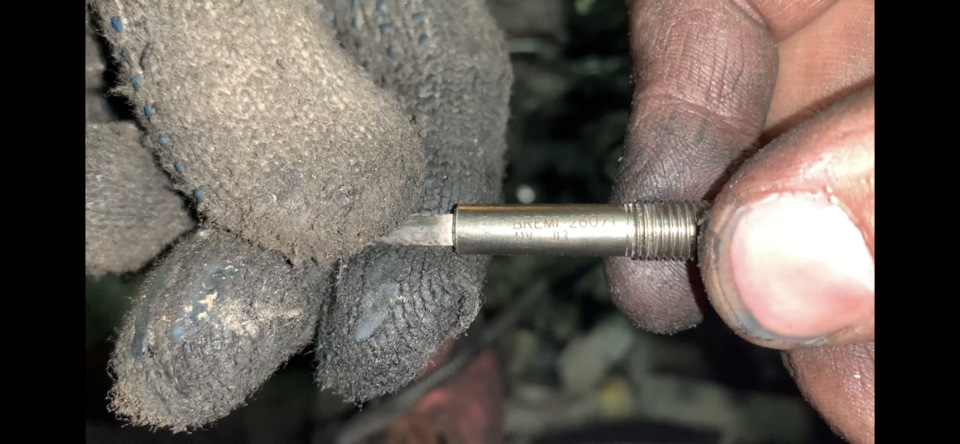

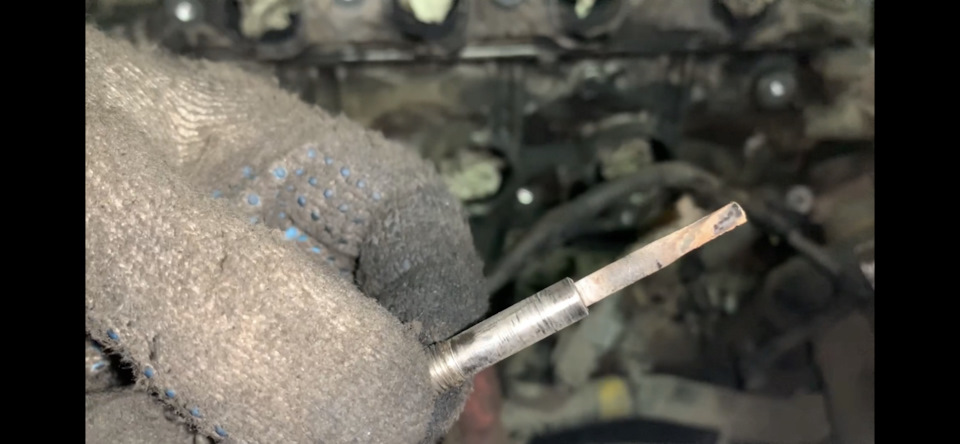

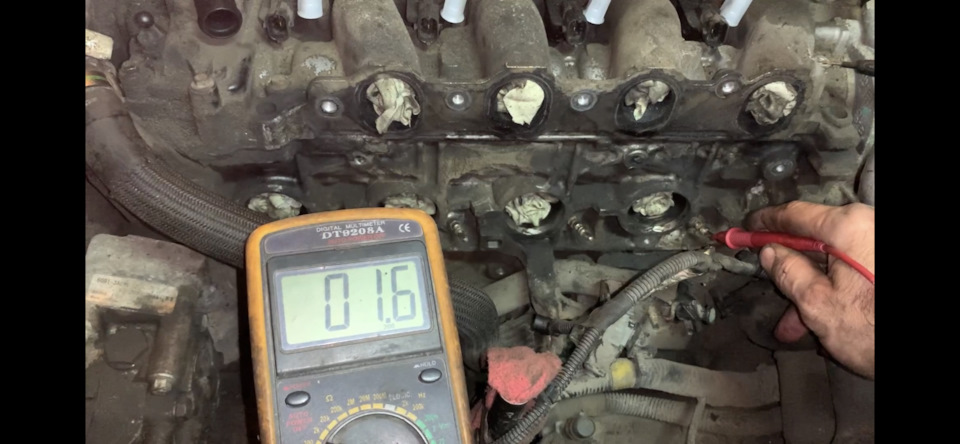

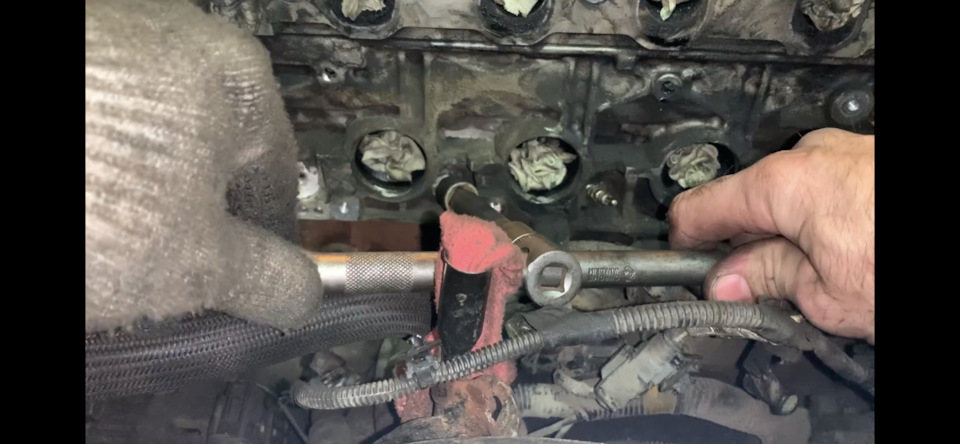

Открутил свечи, проверил, всё норм

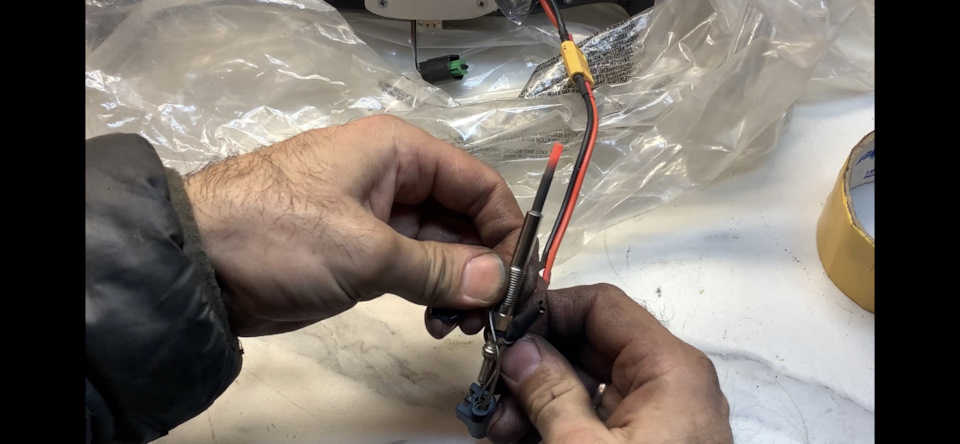

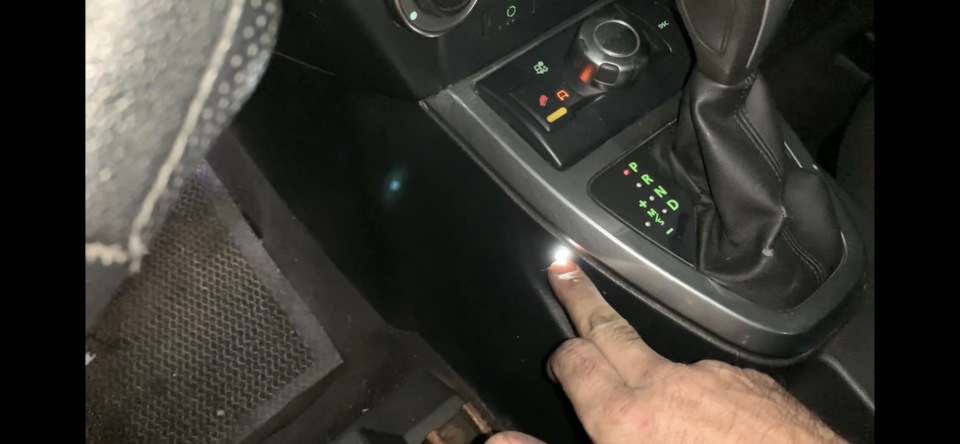

Вывел лампу индикатор отдельно в салон, подключив её к одной из свечей накала (светодиод через сопротивления, плюс к свечке, а минус на массу двигателя )
Теперь при запуске в мороз по-своему индикатору я попробую подождать по дольше чтобы разогреть свечи больше перед запуском мотора
Так же интересно по индикатору наблюдать как эти свечи работают, так как индикатор спираль на приборке не даёт полную картину .
Ещё на холодный запуск влияет распыл форсунок, думаю надо отвести их на проверку .
А пока вот видео как снимать и проверить свечи накала фрилендер 2 дизель 2.2

Цена вопроса: 100 ₽ Пробег: 340 000 км
