Как работает блок управления одноканальный б 1к

Блок Б-1К управления пьезокнопкой

Блок управления АС 10.42 пьезокнопкой — используется для включения и выключения аттракционов бассейна с помощью сенсорной пьезокнопки, например — АС 10.300. Для работы с блоком рекомендуется использовать кнопки со встроенной индикацией, рассчитанной на напряжение 5В (для отображения режима работы на кнопке) с общим катодом.

В корпус встроен блок питания с гальванической развязкой от сети, входной сигнал также имеет оптическую развязку. Блок станавливается на монтажную рейку DIN шириной 35 мм. На верхней части корпуса блока расположены два индикатора: индикатор питания «Сеть» (зеленый цвет) и двухцветный индикатор работы (зеленый цвет – нагрузка включена, красный цвет – нагрузка отключена).
В блок встроена защита от дребезга контактов, при нажатии на кнопку он не реагирует на повторные нажатия в течение 2 секунд.

Блок имеет три режима работы:
1-й режим «триггер» – включение и отключение нагрузки по каждому нажатию
2-й режим — режим удержания (время включения блока равно времени удержания кнопки – используется только с кнопкой на удержание, фиксацией или длительностью импульса)
3-й режим «таймер» – отключение нагрузки по выставленному времени, выставляется переключателем на лицевой части корпуса блока.

В комплекте : контроллер управления Б-1К, инструкция.

Технические характеристики блока управления Б-1К АС 10.42 :

Питание блока: 220 вольт
Питание кнопки: 5 вольт
Потребляемая мощность: 1,5 Вт
Диапазон выдержек времени включения: 0,3 – 30 мин
Размер блока: 53х88х62 мм
Выход сухой контакт реле: AC 250 B, 50 Гц / 5А при DC 30 B / 5А
Максимально коммутируемая мощность: 1000 ВА
Длина провода кнопки: до 200 метров
Класс защиты: — IP20

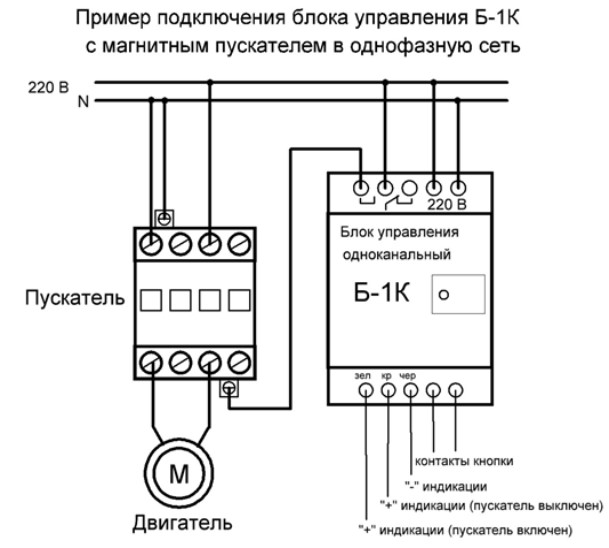

Схема подключения кнопки блока АС 10.42 :

Оборудование для бассейна

Фильтр для бассейна, пруда
Насосы для бассейна
Подогрев воды и воздуха
Дезинфекция и измерение
Прожекторы (светильники)
Противотоки для бассейна
Осушение воздуха
Лестницы и поручни
Закладные детали
Запорная и фитинговая арматура
Аэромассаж и гидромассаж
Электрооборудование, автоматика
Оборудование спортивных бассейнов
Ремонт блоков управления и датчиков

Блок управления одноканальный

Блок управления предназначен для удалённого управления освещением и питанием электроприборов мощностью до 3 кВт. Имеет функцию измерения электроэнергии.

Является приёмником и позволяет подключать внешние беспроводные датчики, работающие по технологии RF 433 МГц

rf-control-module

Датчик протечки воды RS-3220, RS-3222

rf-control-module

Датчик температуры и влажности RC-3602

rf-control-module

Датчик открытия окна/двери RS-3210

rf-control-module

Датчик дыма KR-SD02

rf-control-module

Датчик утечки газа KR-GD13

rf-control-module

Датчик движения RS-3201, RS-3203

rf-control-module

Датчик разбития стекла RS-3250

Принцип работы

Устройство представляет собой реле для скрытого монтажа, замыкающее и размыкающее электрическую цепь. К реле можно подключать любой прибор мощностью до 3 кВт.

Блок управления поддерживает функцию мониторинга электропотребления, что позволяет отслеживать мгновенную мощность и энергопотребление за конкретный период в мобильном приложении.

Возможности

Управляйте освещением и электроприборами с помощью мобильного приложения
Управляйте голосом на Android смартфонах освещением и электроприборами
Добавляйте устройство в HomeKit и управляйте голосом на устройствах Apple
Анализируйте данные энергопотребления с помощью мобильного приложения
Настраивайте таймеры по расписанию и обратному отсчёту для вкл./выкл. в указанное время
Подключайте до 64 датчиков
Получайте sms- и push-уведомления при срабатывании датчиков
Создавайте сценарии управления устройствами в системе rubetek

Что можно подключить?

Внимание!

Все клеммы (включая S и Sx) Блока управления находятся под напряжением питания сети и несут опасность поражения электрическим током. Прикосновение к клеммам подключённого Блока управления повлечет удар электрическим током.

Установка устройства должна осуществляться только квалифицированным специалистом.

Блок управления следует размещать в радиусе действия стабильной сети Wi-Fi.

Перед установкой убедитесь, что электросеть обесточена. Даже когда устройство выключено, клеммы могут быть под напряжением.

Установка

Для установки Блока необходимо наличие нулевого провода в подрозетнике.

Подключайте Блок согласно схемам подключения, представленным в инструкции.

Не подключайте к устройству нагрузку, которая превышает рекомендованные значения.

Установка допускается как на горизонтальную, так и на вертикальную поверхности. Блок управления подходит для установки в стандартную монтажную коробку (подрозетник).

Для удобства рекомендуется использовать подрозетник увеличенной глубины.

Устройство можно устанавливать в электромонтажных коробках, прятать за светильниками, натяжными и подвесными потолками.

Схема устройства

Служебная (сервисная) кнопка, предназначенная для подключения устройства к сети Wi-Fi и исключения из неё

S, Sx – Клеммы кнопок выключателя;

N – Клемма для нулевого провода;


– Клемма для подключения нагрузки;

L – Клемма для фазного провода.

Подключение Блока управления

Убедитесь, что электрическая сеть, к которой вы собираетесь подключить Блок управления, обесточена. Соблюдайте технику безопасности!

Подключите Блок управления в соответствии со схемами, приведенными далее:

Установка в потолок или распределительную коробку

Управление диммером, терморегулятором

Освещение с двумя проходными выключателями

Освещение с тремя проходными выключателями

Освещение с двумя проходными выключателями в распределительную коробку

Освещение с тремя проходными выключателями в распределительную коробку

Управление устройствами с питанием 24 В

Мобильное приложение

Скачайте и установите приложение rubetek из App Store или Google Play.
Можете воспользоваться QR-кодом.
Для работы с приложением создайте учётную запись и подтвердите свой мобильный номер.

Добавление в приложение

Откройте приложение rubetek
Нажмите на «+» в верхнем правом углу главного экрана
Выберите «Добавить устройство»

В списке устройств выберите Электропитание → Скрытый монтаж → Блок управления одноканальный → Блок управления одноканальный RE-3311

Нажмите и удерживайте кнопку на корпусе более 6 секунд. При успешной активации индикатор начнет мигать синим цветом

Если светодиод стал мигать со скоростью около 1,5 раз в секунду — зажмите сервисную кнопку ещё раз и подержите её дольше. При скорости мигания примерно 6 раз в секунду продолжайте настройку устройства.

Режимы работы

У Блока управления есть четыре основных режима работы:

Классический выключатель — после отключения питания восстановит состояние из настроек приложения
Классический выключатель — после отключения питания восстановит состояние согласно физического выключателя
Инверсный выключатель — после выключения питания восстановит предыдущее состояние
Кнопка — управление выключателями без фиксации положения.

Одноканальный Блок управления с сухим контактом 868 МГц

Блок управления с сухим контактом — это универсальное устройство в миниатюрном корпусе. Наличие у устройства сухого контакта позволит вам управлять широким спектром электрического оборудования — от автоматических ворот до освещения в доме с помощью смартфона. Вы также сможете подключать к системе Умный дом датчики, панели дистанционного управления и другие устройства, работающие по технологии RF 868 МГц.

Принцип работы

Блок управления представляет собой реле для скрытого монтажа, замыкающее и размыкающее электрическую сеть. Ключевым отличием от аналогов является наличие сухого контакта. Это делает Блок управления универсальным для подключения, позволяет коммутировать любой вид нагрузки.

Как установить блок?

Блок управления подключается к домашней электросети, в соответствии со схемами, приведёнными в инструкции пользователя. Его можно установить в подрозетник, щиток, на разрыв фазы, в распределительную коробку. Подключение блока должно осуществляться только квалифицированным специалистом.

Режимы работы

Блок управления поддерживает 2 нормальных состояния (нормально открытый/закрытый), а также 2 режима работы сухого контакта:

Импульсный (Блок замкнёт/разомкнёт контакты на время от 0,5 до 255 секунд, а после автоматически выполнит обратное действие);
Бистабильный (Блок работает в режиме выключателя, замыкая/размыкая контакты).

Чем можно управлять?

Шлагбаумы, электрозамки, вентиляция, системы полива, шторы и жалюзи (с электроприводами), гаражные ворота — список устройств можно продолжать очень долго, благодаря универсальности Блока.

Больше устройств — больше возможностей

Блок выступает в роли управляющего устройства в доме. Он позволяет добавлять в мобильное приложение rubetek датчики, панели дистанционного управления и другие устройства, работающие по технологии RF 868 МГц. Блок собирает информацию о работе датчиков, анализирует данные, а в случае обнаружения аварийной ситуации (протечка на датчике RS-3225 или задымленность у RS-3325), мгновенно отправит вам push-уведомление на смартфон. Вы можете подключить до 64 датчиков к одному устройству.

Автоматизируйте работу устройств

Благодаря Блоку управления вы можете создавать разнообразные сценарии работы вашего окружения: включайте и выключайте свет по расписанию, управляйте электроприборами на основе показаний датчиков, получайте push-уведомления в случае срабатывания сценария или устройства — количество вариантов ограничивается только вашей фантазией

Говорите, и дом вас услышит

Вы можете контролировать работу Блока не только из мобильного приложения, но и с помощью голосовых команд. Используйте умные колонки Яндекс Станция (Алиса), Mail Капсула (Маруся) или МТС (Марвин) и управление системой Умный дом станет еще проще.

Даже без интернета

Настроенные сценарии хранятся в локальной памяти Блока, а это значит, что они будут срабатывать даже при отключении интернета.

Сценарии

С датчиком открытия окна/двери RS-3215: установите датчик на входную дверь, а Блок управления подключите к источнику освещения в коридоре. Настройте сценарий включения света при открытии входной двери.
С блоками управления RE-3313 или RE-3315: подключите Блок RE-3314 к контроллеру гаражных ворот, а RE-3313/3315 — к источникам освещения в доме. Настройте сценарий включения света при открытии ворот.
Автоматический полив по расписанию: подключите систему полива к Блоку и настройте таймер его работы в зависимости от вашей потребности. Система будет работать самостоятельно без вашего личного участия.
Контроль доступа: подключите Блок к контроллеру гаражных ворот или шлагбаума и управляйте этими устройствами из мобильного приложения.

Что входит в комплектацию?
Блок управления с сухим контактом RE-3314
Инструкция
Гарантийный талон

Тип подключения	Wi-Fi
Беспроводная сеть Wi-Fi	802.11 b/g/n
Поддержка сетей 5 ГГц	отсутствует
Рабочее напряжение AC	100–240 В, 50/60 Гц
Рабочее напряжение DC	24-60 В
Макс. ток нагрузки АС	13 A (cosᵠ = 1), 6 A (cosᵠ ≠ 1)
Макс. ток нагрузки	DC 10 A
Количество каналов	1
Рабочая температура	0…+40 ˚С
Рабочая влажность	до 80%, без конденсата
Измерение энергопотребления	отсутствует
Энергопотребление	< 2 Вт
Выходная мощность	до 3 кВт
Защита от скачков напряжения	есть
Поддержка подключения датчиков RF 433 МГц	отсутствует
Поддержка подключения датчиков RF 868 МГц	есть
Подрозетник для монтажа	Ø ≥ 50 мм
Габариты	42,5×36×17 мм
Вес	31 г

Для получения доступа к широким возможностям системы Умный дом скачайте бесплатное мобильное приложение Rubetek на iOS (iOS 13.0 и новее) или Android (Android 7.0 и новее). Благодаря этому вы сможете получать уведомления от устройств, объединять их в группы, создавать сценарии, управлять своими девайсами, находясь в любой точке мира.
