Замена наружной ручки и выключателя замка передней двери
Кузов. Двери, замки и окна. Форд Мондео 4
Показана замена наружной ручки и выключателя замка левой двери. Ручку и выключатель правой двери заменяют аналогично.
Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.

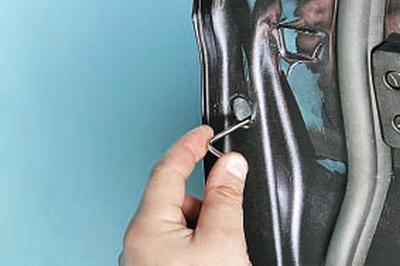

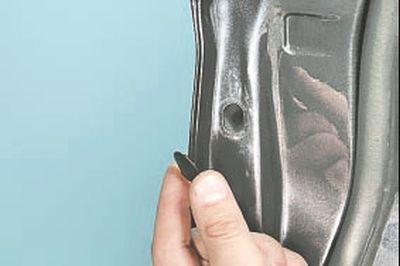

1. Откройте дверь, подденьте отвёрткой и извлеките заглушку из отверстия в заднем торце двери.
2. Через открывшееся отверстие в торце выверните винт крепления выключателя замка…
3….и снимите выключатель.
4. Сдвиньте наружную ручку назад и снимите ручку, выведя ее поводок из зацепления с рычагом замка, а передний фиксатор – из зацепления с панелью двери.
5. Если передняя…

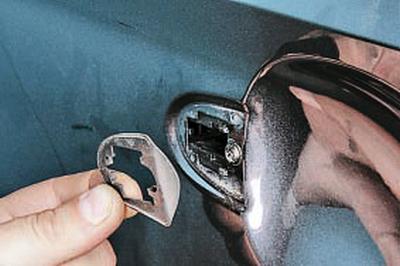

6….и задняя прокладки наружной ручки потеряли упругость, сильно деформированы или надорваны, замените их.
7. Установите наружную ручку передней двери в порядке, обратном снятию.

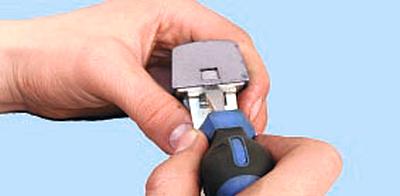

8. При необходимости ремонта выключателя замка подденьте отвёрткой фиксаторы облицовки выключателя на его торце…

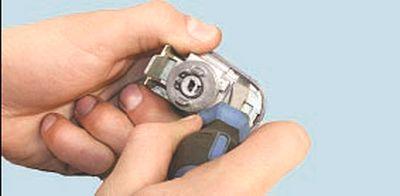

10….а затем снимите облицовку с корпуса выключателя.

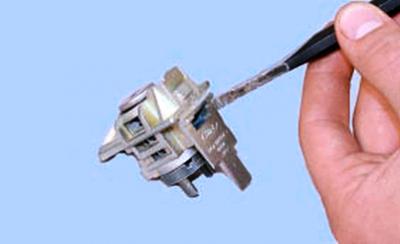

11. Остро отточенным, тонким зубилом отогните точки кернения корпуса, фиксирующие стопорную пластину…

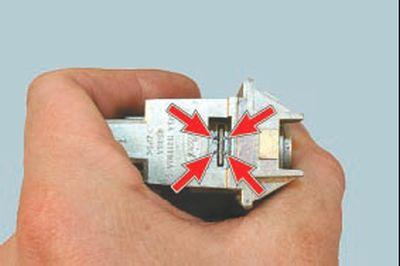

ПРИМЕЧАНИЕ: Так расположены точки кернения корпуса для фиксации стопорной пластины.

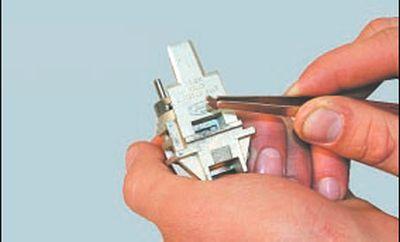

12….и извлеките стопорную пластину из паза корпуса.

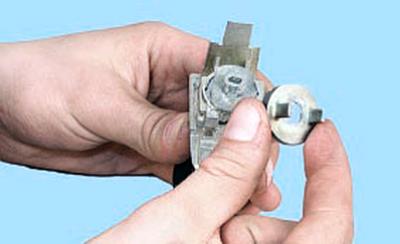

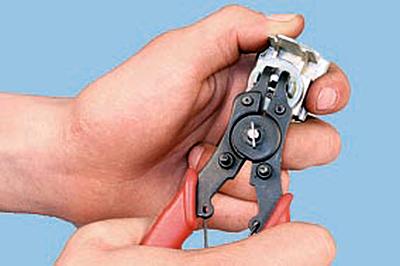

13. Снимите с хвостовика цилиндра выключателя стопорное кольцо…

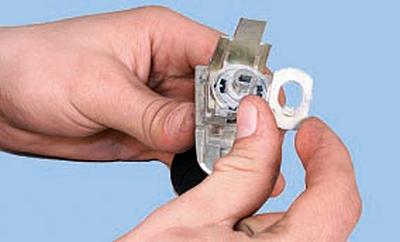

15….и дистанционную шайбу.

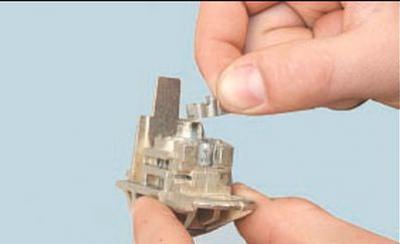

16. Извлеките из корпуса выключателя упорную пластину…

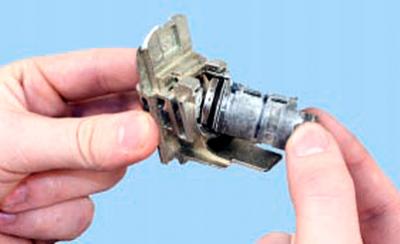

17….и выньте из отверстия корпуса цилиндр выключателя.
18. Вставьте ключ в личинку цилиндра…

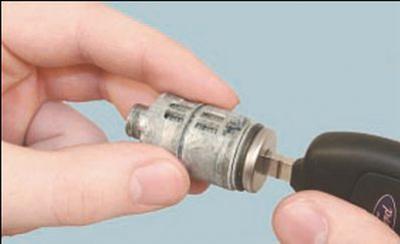

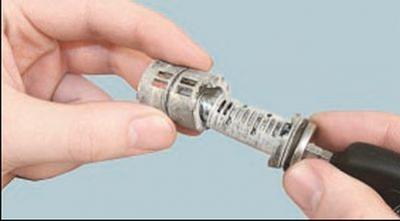

19….и извлеките личинку из корпуса цилиндра.
20. Соберите выключатель замка передней двери в порядке, обратном разборке. Перед сборкой смажьте личинку выключателя силиконовой смазкой. Не забудьте зафиксировать стопорную пластину в корпусе, закернив края его паза в четырех местах.
Замена наружной ручки задней двери Форд Мондео 4 (2007-2014 гг.)
Показана замена наружной ручки левой двери. Ручку правой двери заменяют аналогично.
Вам потребуется ключ TORX T20.
1. Откройте дверь, подденьте отвёрткой и извлеките заглушку из отверстия в заднем торце двери.
2. Через открывшееся отверстие в торце выверните винт крепления вкладыша наружной ручки…
3….и снимите вкладыш.
4. Сдвиньте наружную ручку назад и снимите ручку, выведя ее поводок из зацепления с рычагом замка, а передний фиксатор – из зацепления с панелью двери.
5. Если передняя…
6….и задняя прокладки наружной ручки потеряли упругость, сильно деформированы или надорваны, замените их.
7. Установите наружную ручку задней двери в порядке, обратном снятию.
