Где находится блок управления центральным замком форд фокус 2

Ремонт центрального замка

В декабре 2016 года центральный замок на фокусе стал жить своей жизнью и на команды от сигналки (старлайн) перестал реагировать. Ездил до мая 2017 года без центрального замка и соответственно всегда c закрытым багажником

В мае 2017 принялся чинить замок самостоятельно. Нашел в интернете эл. схему, разобрался куда и как идут сигналы отпирание/запирание.

по двум проводам черный/оранжевый и зеленый/оранжевый идет импульс в модуль GEM открыть или соответственно закрыть ЦЗ . Провода входят через оранжевую фишку «С99» в модуль GEM с низу.

Фишка «С99» поближе:

К этим же проводам подключена моя сигнализация (не штатная СТАРЛАЙН).
Сначала управляющие провода от дверей откинул (отрезал), оставил только сигналку. Туда же временно подключил дополнительные кнопки без фиксации по схеме:

Все заработало как надо сразу, сигналка исправно закрывала/открывала ЦЗ, мои модные кнопочки без фиксации 1979 года выпуска отправляли команды в GEM тоже отлично. Вопрос решен на 50%, стало понятно что виновник находится в правой или в левой двери (или где то в проводке на полпути к двери). Подсоединил к обрезкам провода парочку светодиодных индикаторов — понаблюдал за их работой. Замок открыт — горит первый светодиод, замок закрыт — горит второй. Присмотрелся к выключеным светодиодам — увидел что они не гаснут полностью — есть утечка тока на корпус. Утечка не значительная, но достаточная для того что б GEM не воспринимал сигналы от дверей и ЦЗ постоянно и путался с командами которые на него идут.

Далее определял где короткое замыкание. Меня интересуют только управляющие провода «черный/оранжевый» и «зеленый/оранжевый», они с фишки «С99» идут на фишку «С47-С41» которая находится на кузове автомобиля за утеплителем, ее достать не получилось, решил обрезать провода в удобном месте в жгуте за 30 см до фишки. В том же жгуте провода с фишки «С47-С41» возвращаются и идут к двери водителя. То есть в жгуте находится два провода «черный/оранжевый» и два провода «зеленый/оранжевый». Обрезаю все, соединяю провода идущие с С99 с проводами которые идут на водительскую дверь — все работает, пропаял контакты, изолировал — радуюсь.
Получается что у меня задействован участок проводки от «С99» до места реза проводки а далее сразу на водительскую дверь. Участок от места реза до фишки «С47-С41» и далее к пассажирской двери — от управления центральным замком отключен.

… напоследок еще немного фоток :
Сама фишка «С47-С41» — находится за бардачком, с правой стороны, на раме авто — не достать.

номер клемника С99, втыкается снизу в GEM

Все можно было сделать конечно быстрее, но у меня не было опыта и не хватило смекалки. Ну ладно, все равно я его победил!
P.S.
Статья написана по просьбе одноклубника Alexandr48 с ffclub.ru

Где находится блок управления центральным замком форд фокус 2

мы и наши партнеры используем файлы cookie для отображения персонализированной рекламы, а также для профилирования и измерения. Вы согласны?
OK NO Cookie policy

Сделай сам

1. вопросы и ответы :
2. Ford :
3. Focus : Где находится блок управления центральным замком Форд Фокус?

Где находится блок управления центральным замком Форд Фокус?

Годы 1998-2004

ответ

Блок управления, управляющий работой центрального замка, расположен со стороны пассажира, сразу за ящиком бардачка: чтобы до него добраться, бардачок должен быть полностью откинут вниз, а блок управления имеет форму квадратного ящика к которому он подключен розетка зеленого цвета.

Опубликовано: 15 Январь 2019 by Scegli Auto

Видео на похожие темы (Блок управления)

Где находится модуль управления центральным замком в Ford Focus?
Ford Focus (1998-2004 / MK 1 ) В этом видео мы можем увидеть, где находится модуль управления центральным замком в Ford Focus, который может быть полезен в случае необходимости его

Как сбросить ЭБУ на Форд Фокус MK1
Ford Focus (1998-2004 / MK 1 ) В этом коротком видео мы увидим, как действовать классическим методом, который позволит нам сбросить блок управления на Форд Фокус первого поколения,

Где находится блок предохранителей на форд фокус.
Ford Focus (2004-2011 / Focus 2, MK 2 ) В этом видео мы собираемся выяснить расположение предохранителей в Форд Фокус. Первая локация — в моторном отсеке; для доступа к нему нужно открыть к

Где находится блок управления центральным замком в Volkswagen Golf?
Volkswagen Golf (2003-2008 / MK 5, Golf 5, Golf V ) В этом видео мы можем увидеть, где находится блок управления центральным замком в автомобиле Volkswagen Golf, и как поступить в случае необходимости

Где находится блок управления центрального замка в Ford Fiesta?
Ford Fiesta (2008-2017 / Fiesta 6, MK VI, MK 6 ) В этом видео мы можем увидеть, где находится блок управления центральным замком в Ford Fiesta, что может быть полезно в случае необходимости его заме

Замена блока управления центральным замком
Mercedes E-Класс (2002-2009 / W211 ) Для того, чтобы заменить блок управления центральным замком, сначала снимите панель двери: начните с удаления пластиковой вставки, которая закрывает

Где находится блок управления SGW в Jeep Renegade?
Jeep Renegade (2014-2023 / MK 1, 520, BU ) В этом видео мы можем увидеть, где находится блок управления SGW в Jeep Renegade, то есть блок управления системой «Secure Gate Way», отвечающий за з

Замена центрального замка Форд Фиеста
Ford Fiesta (2002-2008 / Fiesta 5, MK 5, MK V ) Блок управления должен быть снят и находится примерно под рулем, слева от вас, где находится специальный ящик. Однако перед запуском отсоедините акку

Как сделать сброс Ford Focus, если огни не хотят выключаться? ответ: 28-06-2023

Сколько стоит техническое обслуживание для Ford Focus 1.5 TDCi? ответ: 28-06-2023

Где находится блок управления центральным замком форд фокус 2

мы и наши партнеры используем файлы cookie для отображения персонализированной рекламы, а также для профилирования и измерения. Вы согласны?
OK NO Cookie policy

Сделай сам

1. вопросы и ответы :
2. Ford :
3. Focus : Где находится блок центрального замка в Форд Фокус?

Где находится блок центрального замка в Форд Фокус?

Годы 2004-2011

ответ

Блок управления центральным замком вашего Ford Focus находится под рулевой колонкой. С левой стороны приборной панели вы найдете отсек для доступа к ней, в условной части блок предохранителей.

Опубликовано: 13 Февраль 2022 by Scegli Auto

Видео на похожие темы (Блок управления)

Как поменять батарейку в пульте ДУ Форд Фокус
Ford Focus (2011-2018 / MK 3 ) Как заменить батарейку в пульте дистанционного управления Форд Фокус? Давайте посмотрим, как это сделать, в этом подробном видео. Берем наш пульт и в

Где находится предохранитель центрального замка на Ford Focus?
Ford Focus (2011-2018 / MK 3 ) Чтобы заменить предохранитель центрального замка на Ford Focus, сначала нужно найти соответствующий блок предохранителей: он расположен внизу от ящик

Где находится блок предохранителей на форд фокус.
Ford Focus (2004-2011 / Focus 2, MK 2 ) В этом видео мы собираемся выяснить расположение предохранителей в Форд Фокус. Первая локация — в моторном отсеке; для доступа к нему нужно открыть к

Замена центрального замка Форд Фиеста
Ford Fiesta (2002-2008 / Fiesta 5, MK 5, MK V ) Блок управления должен быть снят и находится примерно под рулем, слева от вас, где находится специальный ящик. Однако перед запуском отсоедините акку

Где находится блок управления центрального замка в Ford Fiesta?
Ford Fiesta (2008-2017 / Fiesta 6, MK VI, MK 6 ) В этом видео мы можем увидеть, где находится блок управления центральным замком в Ford Fiesta, что может быть полезно в случае необходимости его заме

Где находится блок управления в автомобиле Opel Frontera?
Opel Frontera (1998-2003 / Frontera B, MK 2 ) В этом видео мы можем увидеть, где находится блок управления в Opel Frontera и как поступить, если у нас возникла необходимость его заменить. Как пок

Как отключить блок управления подушками безопасности на Форд Фиеста
Ford Fiesta (2008-2017 / Fiesta 6, MK VI, MK 6 ) Как разобрать блок управления подушками безопасности Ford Fiesta? Не мало простая операция, нам предстоит разобрать пластиковые детали центрального т

Как заменить ЭБУ Форд Фиеста?
Ford Fiesta (2017-2023 / MK 7, MK VII, Fiesta 7 ) Для того, чтобы заменить блок управления двигателем Форд Фиеста, нужно открыть капот, чтобы получить доступ к моторному отсеку: таким образом можно б

Как сделать сброс Ford Focus, если огни не хотят выключаться? ответ: 28-06-2023

Сколько стоит техническое обслуживание для Ford Focus 1.5 TDCi? ответ: 28-06-2023

Центральный замок и замки дверей / багажника

9 лет

Справочник темы:

пакет безопасности №5, центральный замок, замерз замок, концевик, автозапирание, двойное запирание

-PaNik_TS-
8 нояб ря 2009
Центральный замок и замки дверей / багажника
796,1K
просмотров
898
участников
2,6K
сообщений
TValeriy
18 янв аря 2015
kmetalik:
Alex660616

21 янв аря 2015

Странно, но уже 4 дня как ежедневно эксплуатирую свою машины, у которой сломана собачка в замке водительской двери

неоднократно при постановке на штатную сигнализацию, ЦЗ всегда срабатывает и все двери закрываются, единственно если из машины нажать фиксатор на водительской двери, то закрывается только водительская дверь, все остальные двери открыты.
Интересно долго ли это будет?

Fordf2
23 янв аря 2015

Всем добрый день! Прошу дать совет как избавиться от следующей оказии.
Перестала открываться снаружи правая задняя дверь. Ручка двери не заедает, открывается на свой полный ход.
Изнутри дверь открывается без проблем.
И еще такая особенность: если открыть дверь изнутри, то она и снаружи будет открываться какое то время.

сергей117
2 фев раля 2015

День добрый! Подскажите, такая проблема, «глючит» центральный замок (произвольно закрывается-открывается). Выкинул сигнализацию не помогло. Спс.

TValeriy
2 фев раля 2015

сергей117
У меня все больше подозрений на глючащий модуль управления ЦЗ из-за влаги.
Ибо при таких же симптомах у себя я первым делом полез в водительский замок и ровным счетом ничего там не обнаружил.

сергей117
2 фев раля 2015
TValeriy, А ГДЕ РАСПОЛОЖЕН блок дистанционного управления?
shade40RUS
4 фев раля 2015

Народ такая проблема, во время движения закрываются замки как положено ( у меня стоит на 15 км/ч) , с брелка и с ключа все открывается и закрывается, а вот после остановки двери не открываются при открытии водительской двери, в чем может быть беда.

TValeriy
4 фев раля 2015
shade40RUS
Один из двух концевиков водительского замка неисправен, возможно.
TValeriy
4 фев раля 2015

сергей117
Я до конца не уверен, но походу модуль управления ЦЗ находится на дверном щите под картой водительской двери

shade40RUS
4 фев раля 2015
TValeriy
СПС посмотрю!!
сергей117
4 фев раля 2015

TValeriy
Я когда убирал сигнализацию, которая была установлена под бардачком (думаю как и на всех фокусах), 6 проводов управления замками дверей уходили в порог переднего пассажира. Так может быть, где то с правой стороны? , а если нет, то что там может быть?

5 фев раля 2015 mobile

shade40RUS
Так и должно быть. При остановке двери открываешь сам.
П.С. Представь. На светофоре остановился — двери открылись, подбежал грабитель — утащил сумку.

shade40RUS
5 фев раля 2015

P1S
Нет, ты не понял, после остановки, при открытии водительской двери изнутри, срабатывать должны все замки в машине! и бака в том числе, у меня перестало так быть!

5 фев раля 2015
shade40RUS

Ааа, точно. С телефона не внимательно прочитал.
Извиняй, точную причину не подскажу.
Попробуй отключить аккумулятор минут на 10-15. Может ошибка программная — сбросится

shade40RUS
5 фев раля 2015
P1S
Спс попробую) осталось теперь ток до гаража добраться))
shade40RUS
12 фев раля 2015
shade40RUS:
Dim__on
25 фев раля 2015

Всем привет. не знаю обсуждалось тут или нет. Но лучше напишу. О совместимости замков от 3-х дверки и 5-ти дверки
У знакомой машина фф2рестайл 3-х дверка. ПБ-5 (двойное запирание)
Начал плохо работать замок водительской двери. а именно, то закрывался то нет с штатной сигнализации. из внутри рычажок тоже то как попало работал. с ключа — всегда закрывался.
Изначально был поменян трос внутренней ручки — не помогло.

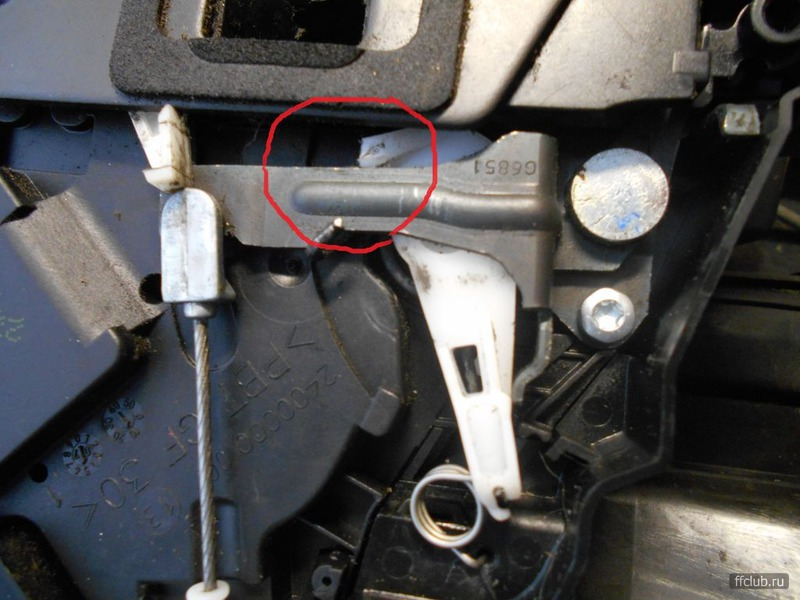

Потом достали замок и было обнаружено что сломана белая защелка

Начали обзванивать разборки — но у них к сожалению именно на 3-х дверок не было.
По программе коды выдавали вот такие

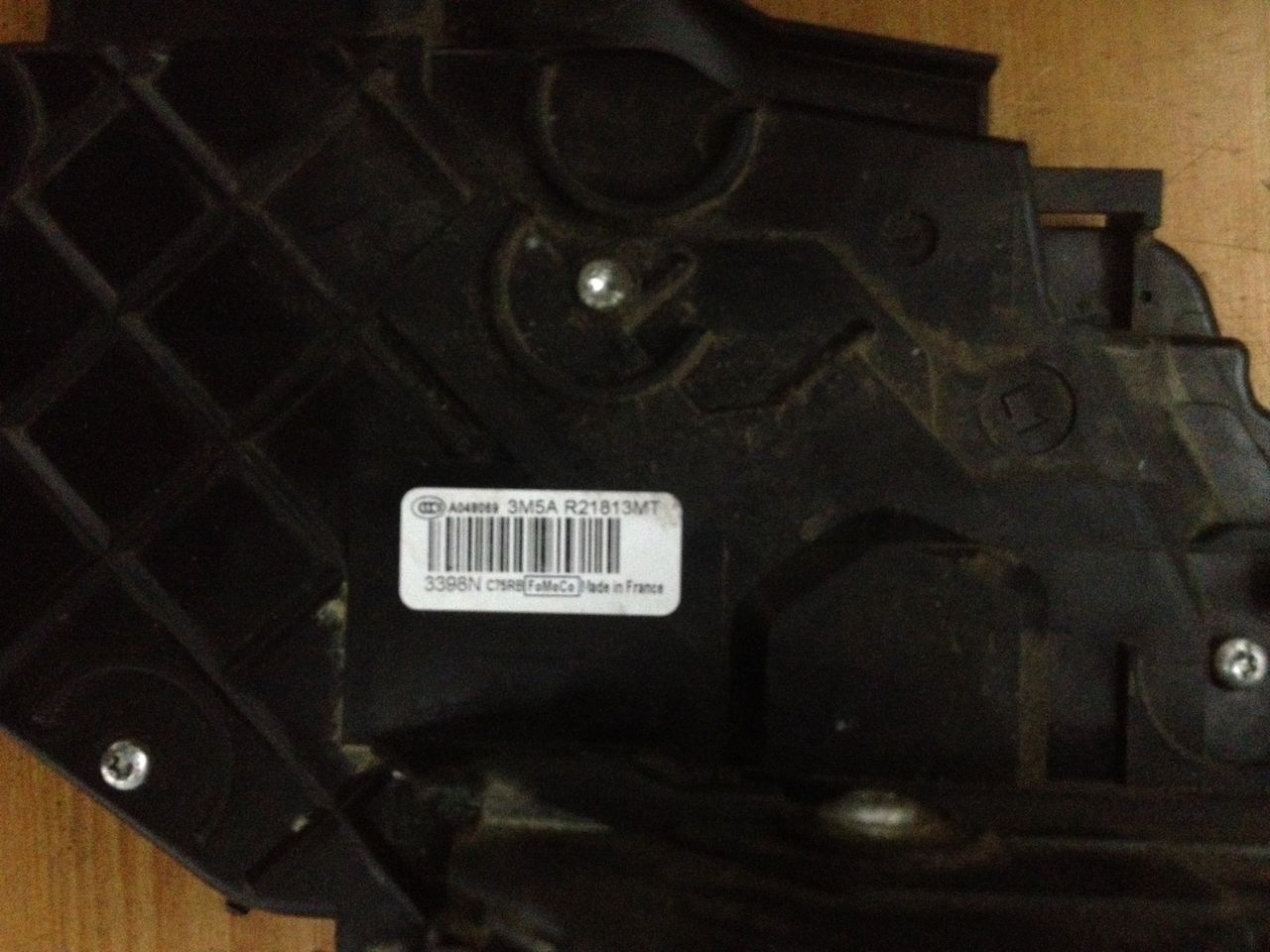

3M5A R21813-MT — замок левый finis 4892459
4M51 B21979-AC -скелет замка левый finis 1451086
на 5-ку — дверку коды по программе другие.

Решил съездить на разборку и посмотреть в чем отличие.

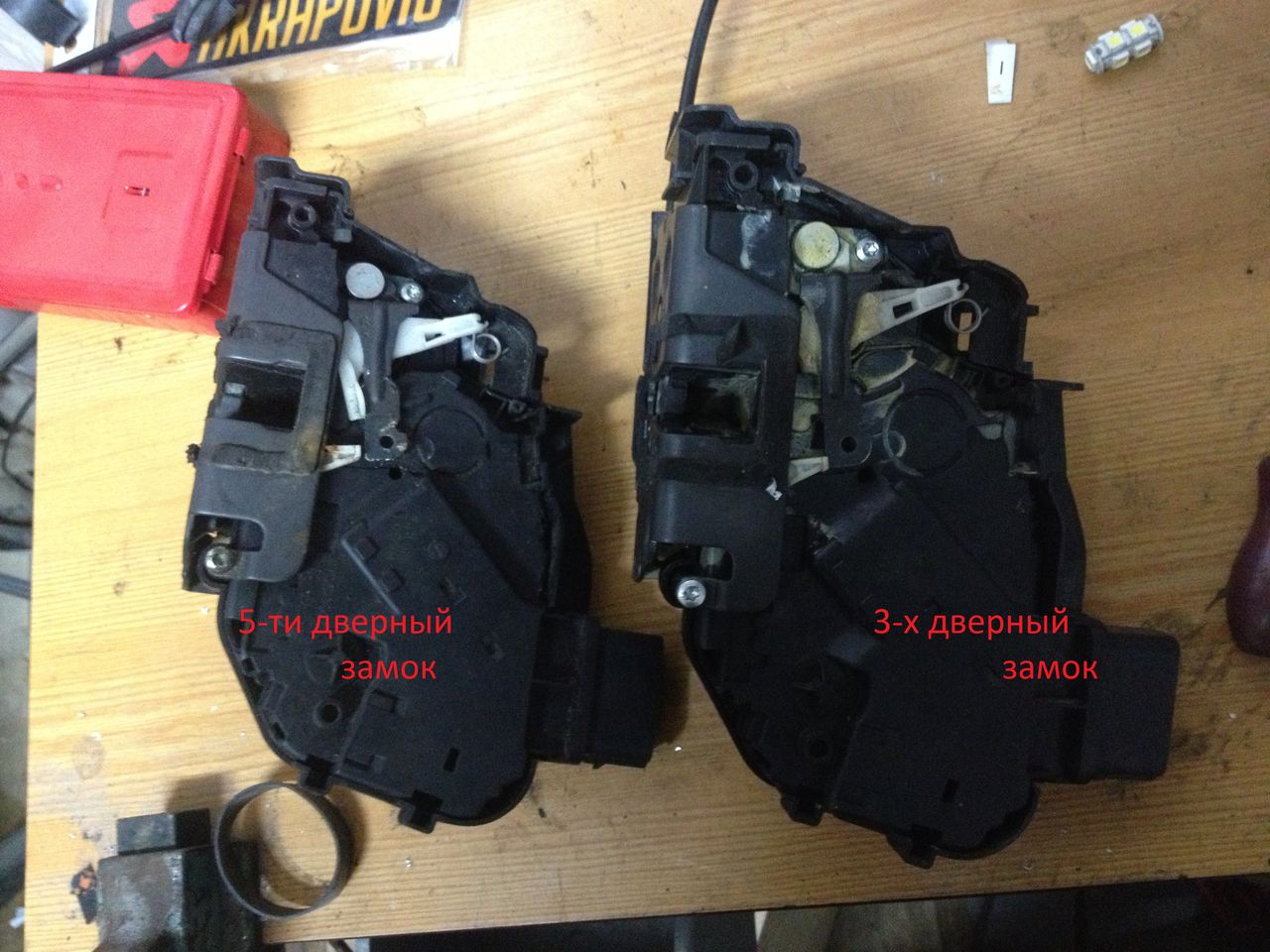

оказалось, что у самого замка от 5-дверки и от 3-х дверки ОТЛИЧИЙ НЕТ . инженерный код один и тот же!

Трос тоже одинаковый, это тот который идет от наружней ручки до замка

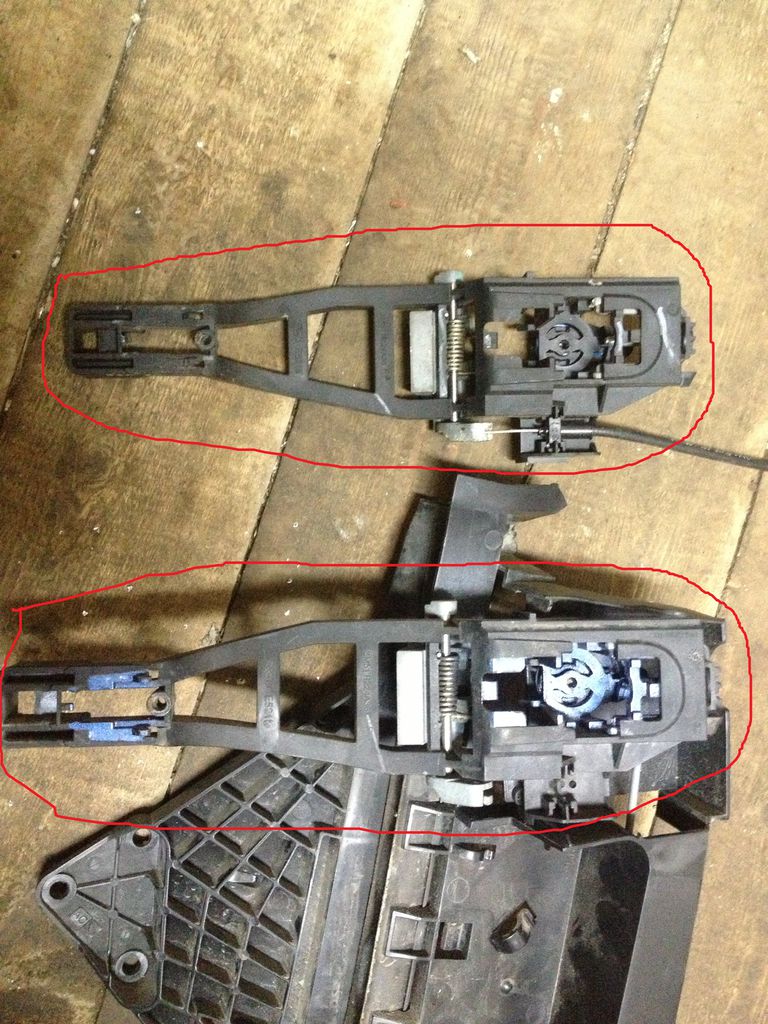

Сам каркас куда вставляется ручка тоже одинаковый (инженерный код — 3m51 R224A36- ..)

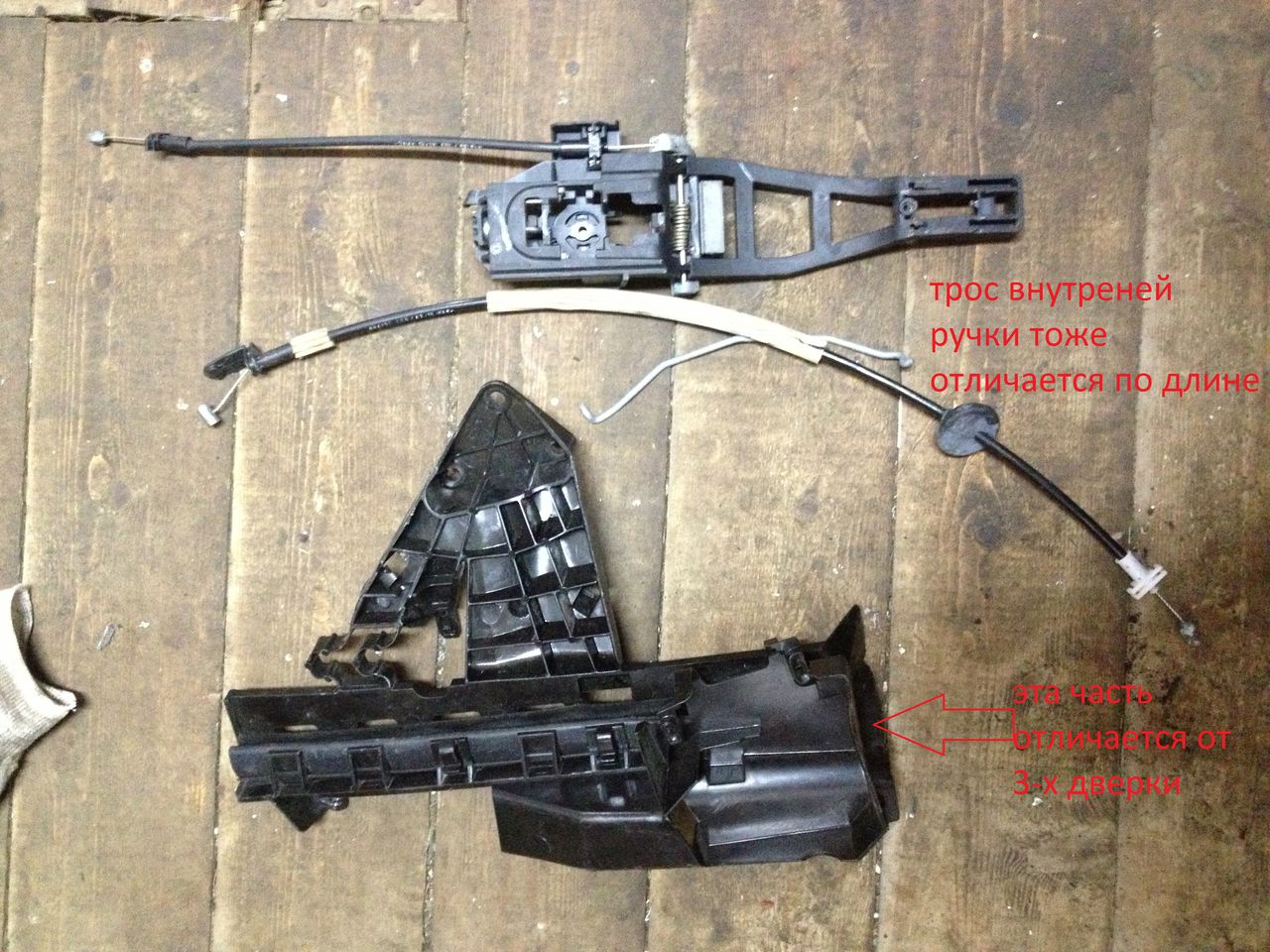

А вот часть которая самая большая она отличается — она и больше и крепежные отверстия соотвественно в других местах

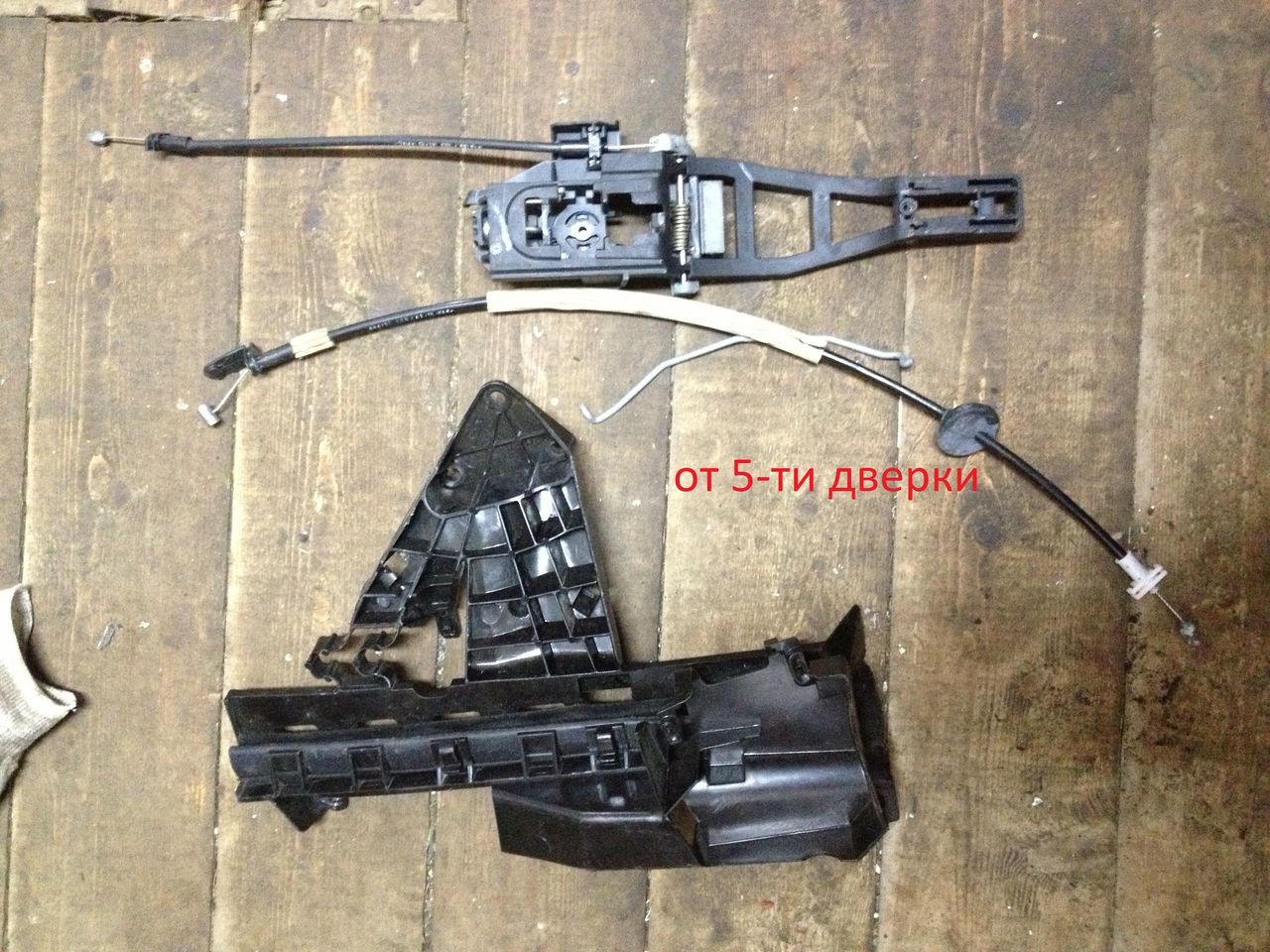

Решил просто на просто переставить замок с 5ти дверного каркаса на 3-х дверный
замок держится на одной заклепке, ее высверлил и новый замок поставил так же на заклепку
дальше я весь замок обработал специальной смазкой и пошел вставлять его на законное место.
все работает на ура.
