Установка задних брызговиков на УАЗ Патриот 2019 м.г.

Дорогие друзья, представляю Вашему вниманию последовательность установки задних брызговиков на УАЗ Патриот 2019 м.г. (далее — УП-2019) Полагаю, что данная статья поможет тем владельцам УП-2019, которых «обидел» завод, не установил задние брызговики и которые хотят привести авто к «нормальному бою». Отмечаю, что в задней части кузова УП-2109 предусмотрены вентиляционные отверстия прямоугольной формы (на боковине кузова, под бампером), которых нет на авто до 2019 года:

Вследствие этого, верхние крепления брызговиков (кронштейн крепления) на Патрах разных годов отличаются.
На авто до 2019 г. они прямые:

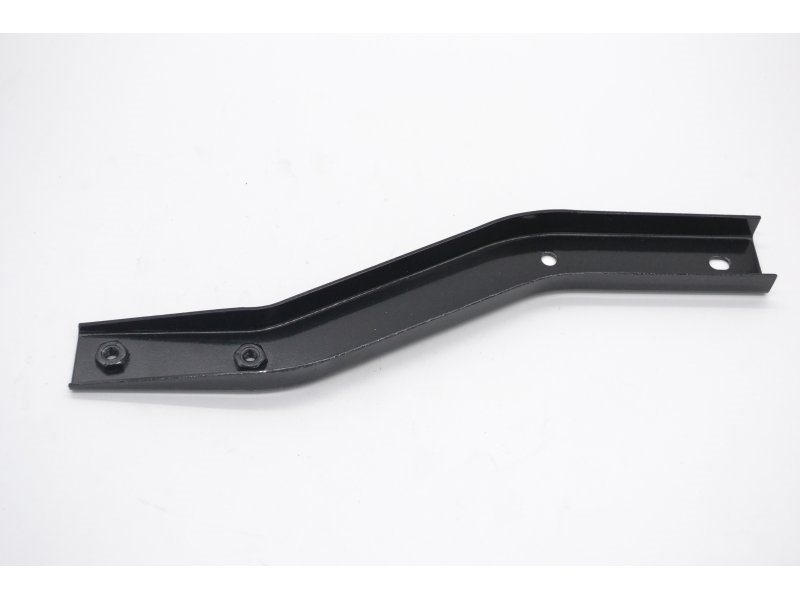

На авто 2019 г. и позже, они фигурные (s- образные):

Привожу описание верхних кронштейнов брызговиков для УП-2019:
кронштейн крепления заднего брызговика УАЗ PATRIOT 2019 (с 11.2018) верхний правый (окрашенный) / 31638-8404450-10 (окрашенный);
кронштейн крепления заднего брызговика УАЗ PATRIOT 2019 (с 11.2018) верхний левый (окрашенный) / 31638-8404451-10 (окрашенный).
Т.е., если у вас совершенно случайно, сохранились брызговики и крепления к ним от «старого» Патриота, то верхняя часть к установке на УП-2019 не подойдёт.
Фото до установки:

Итак, для доступа к отверстиям в кузове (с левой и правой стороны кузова под бампером, с помощью которых должен держаться кронштейн верхнего крепления брызговика) бампер снимать не надо! Далее, отмечаю, что в отверстиях отсутствуют закладные гайки (ранее они были), т.е. винт без обратной гайки закрепить не получится (хорошо, что предположил это и купил всё заранее).

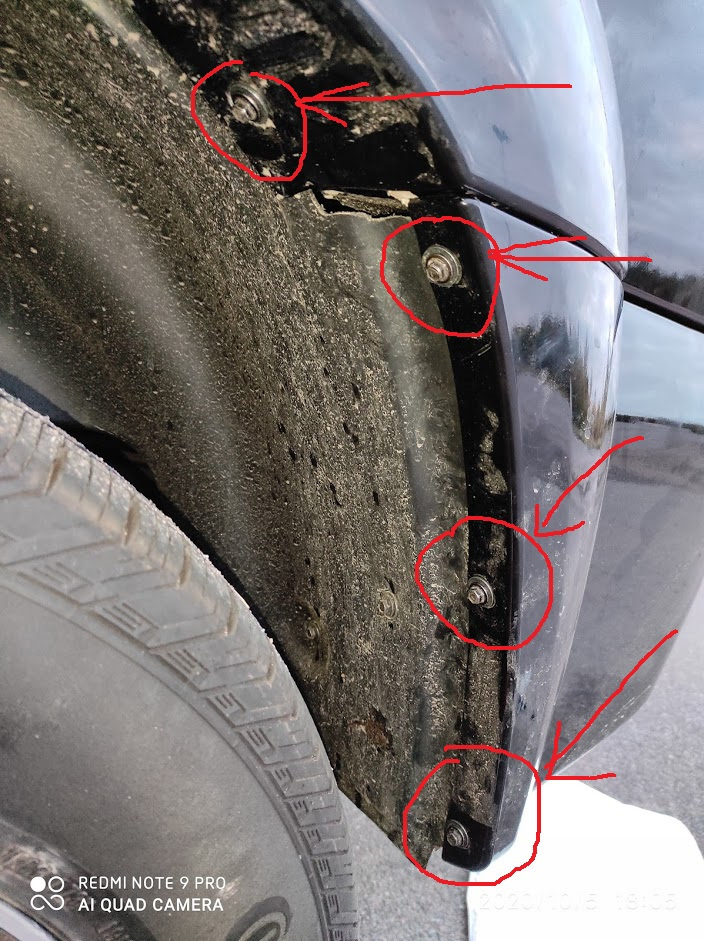

Бампер надо лишь немного отогнуть от корпуса авто. Для этого надо отвернуть четыре винта подкрылка (как на фото)

и АККУРАТНО, извлечь крайнюю часть бампера из зацепления, при этом потянуть на себя бампер вбок, от кузова на себя.

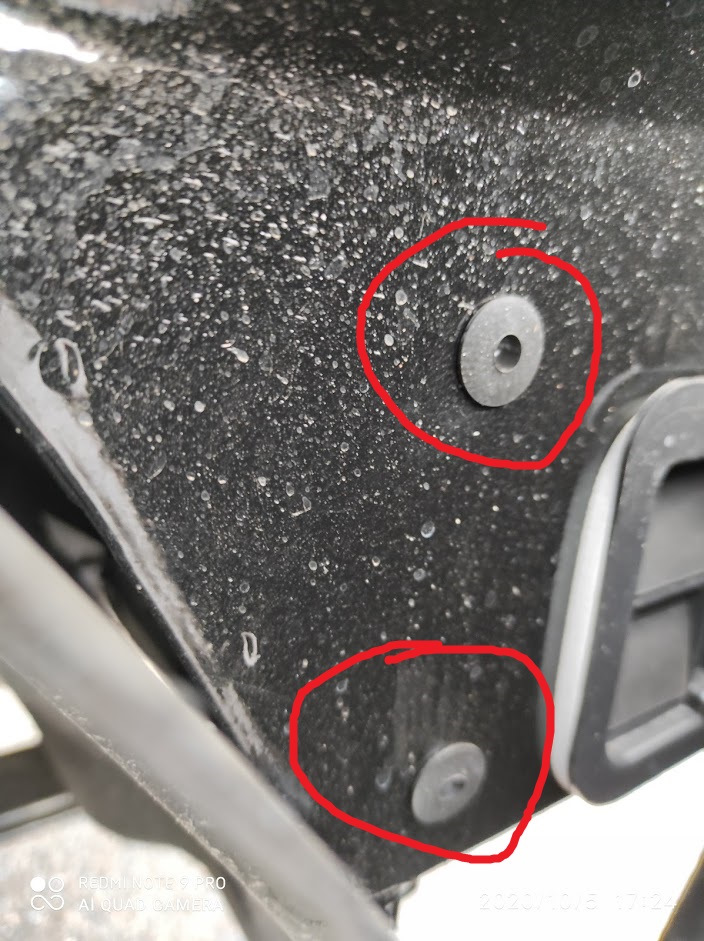

Далее, получаем доступ к двум отверстиям крепления верхнего кронштейна и которые заглушены резиновыми вставками (заглушками):

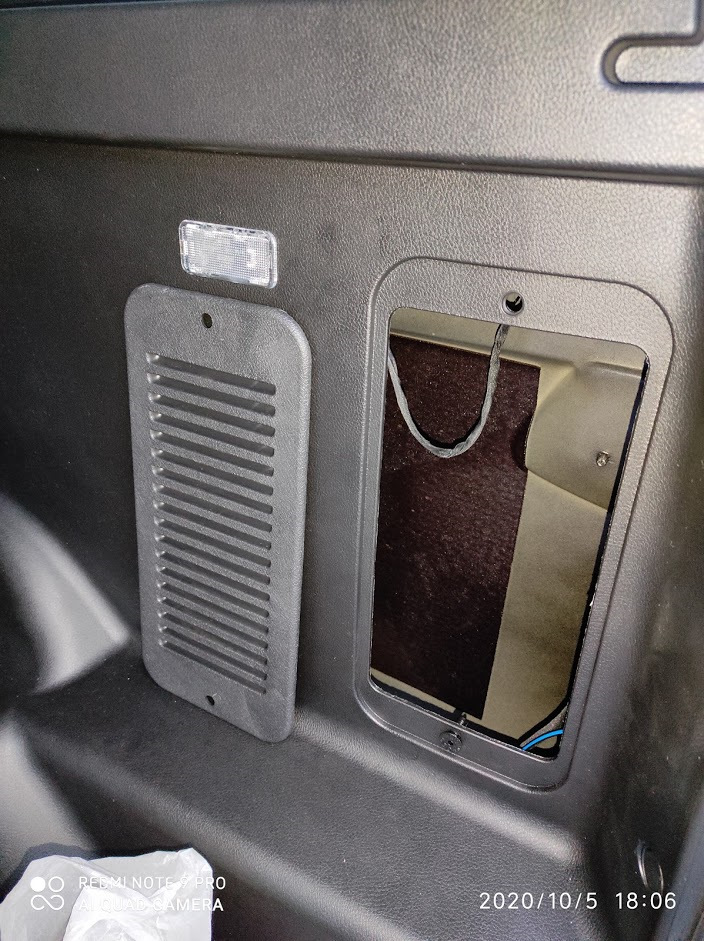

Для удобства монтажа, открываем вентиляционные отверстия в багажнике,

и получаем 100-й % доступ к отверстиям крепления кронштейна и закручиваем гайки. АККУРАТНО примастрячиваем всё назад (защёлкиваем бампер и закручиваем четыре крепление подкрылка).

Вуаля! Брызговики на месте.
Надеюсь это кому-нибудь поможет.

Установка задних брызговиков на УАЗ Патриот (мой вариант)

В погоне за тотальной экономией на всем Ульяновским автозаводом, на моем Патриоте с завода отсутствовали задние брызговики (как завод получает одобрение на продажу недоукомплектованных авто, мне не совсем понятно).

Как устанавливать комплект брызговиков расписывать не буду, у многих про это есть записи. Опишу лишь только свой подход и некоторые отличия.

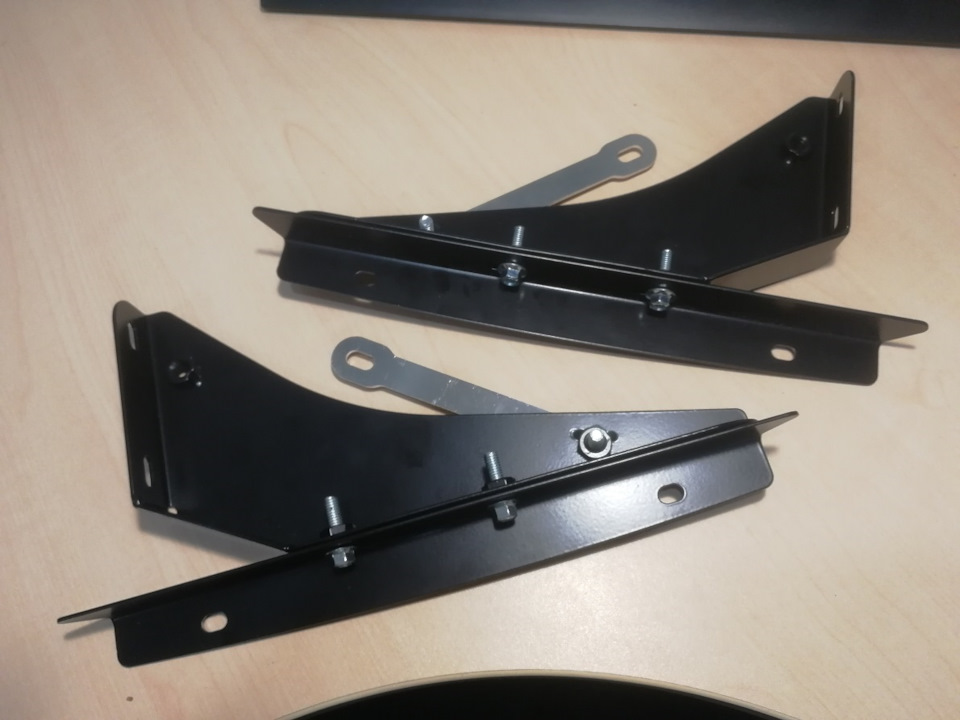

1. Спроектировал и изготовил кронштейны брызговиков (по сути это копия заводского кронштейна). Материал — сталь 08пс, толщина 1,5мм. Приварены закладные гайки. Затем кронштейны были оцинкованы и покрашены полимерной порошковой краской.

2. Т.к. штампованная пластина, притягивающая брызговик к кронштейну мне не понравилась сразу, ввиду своей хлипкости, спроектировал и изготовил свой вариант. Материал — сталь 08пс, толщина 1,5мм. Оцинкованы и покрашены полимерной порошковой краской. Есть возможность вместо заводских брызговиков, установить листовые брызговики.

3. После установки, смутило, что при такой суммарной длине кронштейна (а крепится он консольно), его очень легко деформировать. В итоге, спроектировал и изготовил дополнительную тягу, идущую к родному заднему кронштейну подкрылка. Материал — алюминиевый сплав АМг3, толщина 1,5мм. По задумке, при чрезмерном усилии, тяга просто должна лопнуть не повредив родной кронштейн.

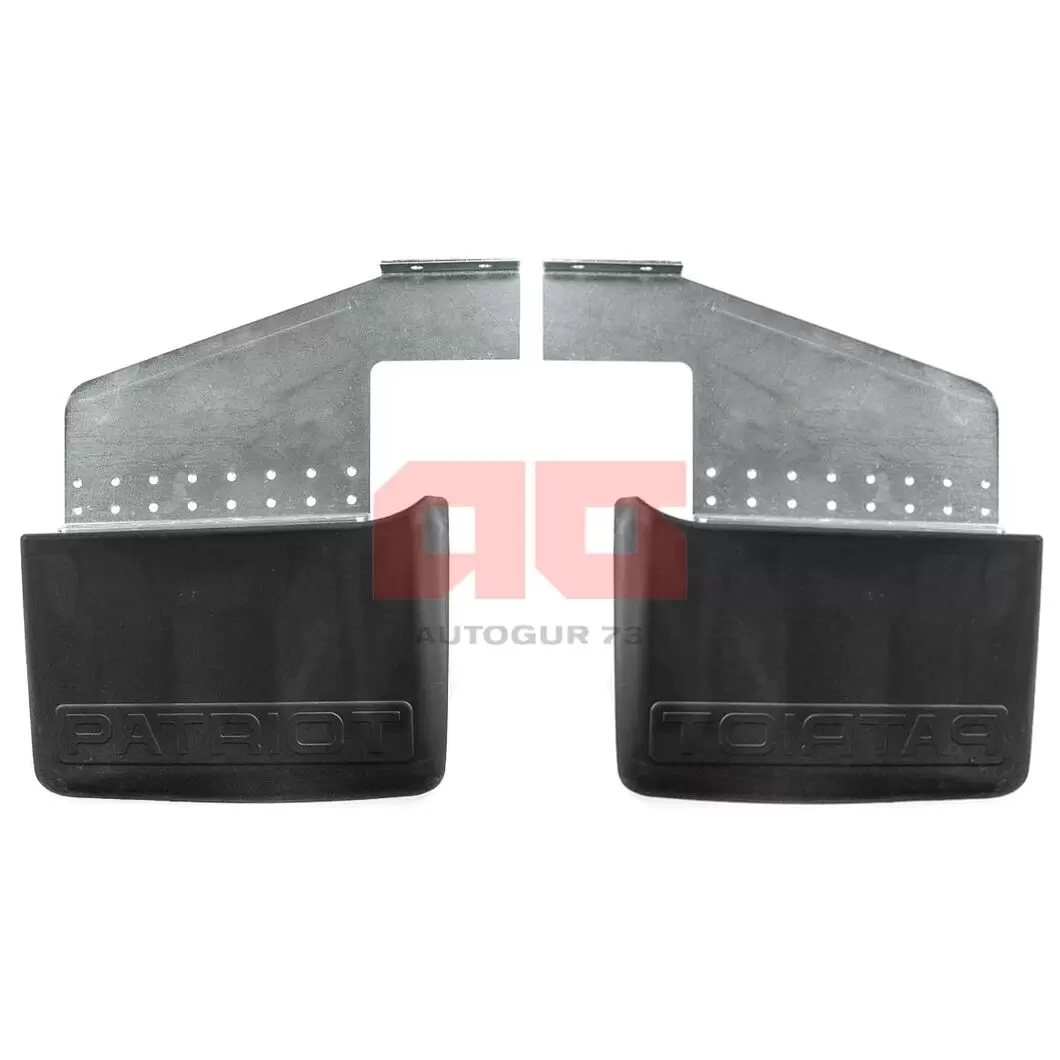

Кронштейны крепления задних брызговиков УАЗ Патриот (рестайлинг) к раме универсальные (к-т) «XTE»

Устанавливаются на автомобили УАЗ Патриот (рестайлинг).

Назначение

Кронштейны для установки задних брызговиков.

Характеристики

1. Материал: оцинкованная сталь 3 мм
2. Габаритные размеры товара в упаковке, м: 0.37х0.17х0.07
3. Вес, кг: 3.2
4. Объем, м3: 0.0044

Преимущества

1. Кронштейны универсальные. Возможна установка самодельных брызговиков, за счет наличия универсальных мест крепления.
2. Крепление кронштейнов к раме. Крепление к раме, а не к кузову автомобиля не повлечет за собой травму кузова в следствии деформации кронштейна от ударов.
3. Имеют регулировку (вправо/влево). Актуально для машин с установленными расширителями арок.
4. Оцинкованная сталь – материал с высокой стойкостью к появлению ржавчины, за счет покрытия верхнего слоя Zn. Именно он предотвращает коррозию металла под воздействием влаги и кислорода без обязательной дополнительной обработки в условиях любого климата.

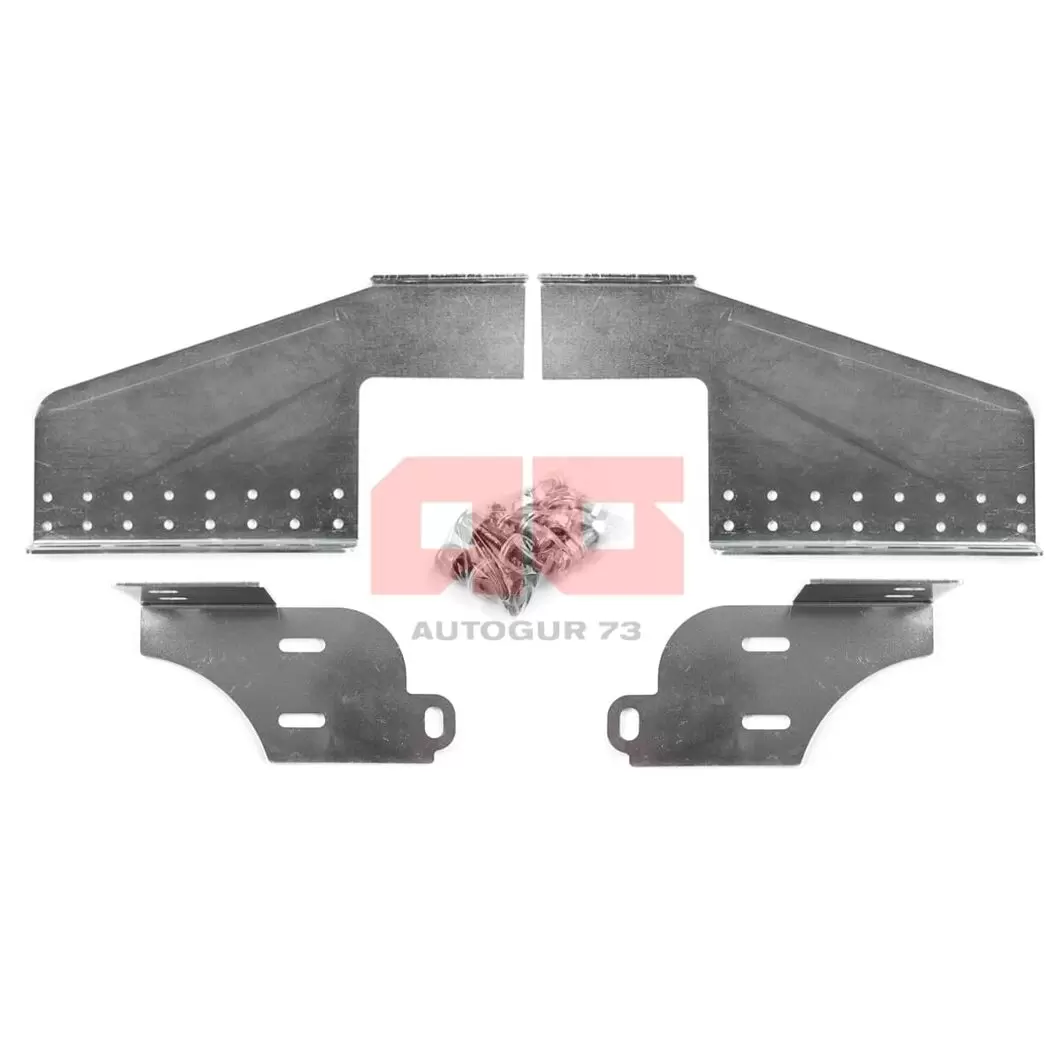

Состав комплекта

1. Кронштейн левый — 1 шт.
2. Кронштейн правый — 1 шт.
3. Крепежная пластина левая — 1 шт.
4. Крепежная пластина правая — 1 шт.
5. Болт М10х35 — 2 шт.
6. Болт М8х20 — 8 шт.
7. Болт М6Х16 — 4 шт.

Инструкция по установке

1. Демонтируйте заводское крепление брызговиков (если оно имеется).
2. Открутите и снимите болт крепления рессоры (на фото левая сторона автомобиля) и замените его болтом идущим в комплекте М10х35

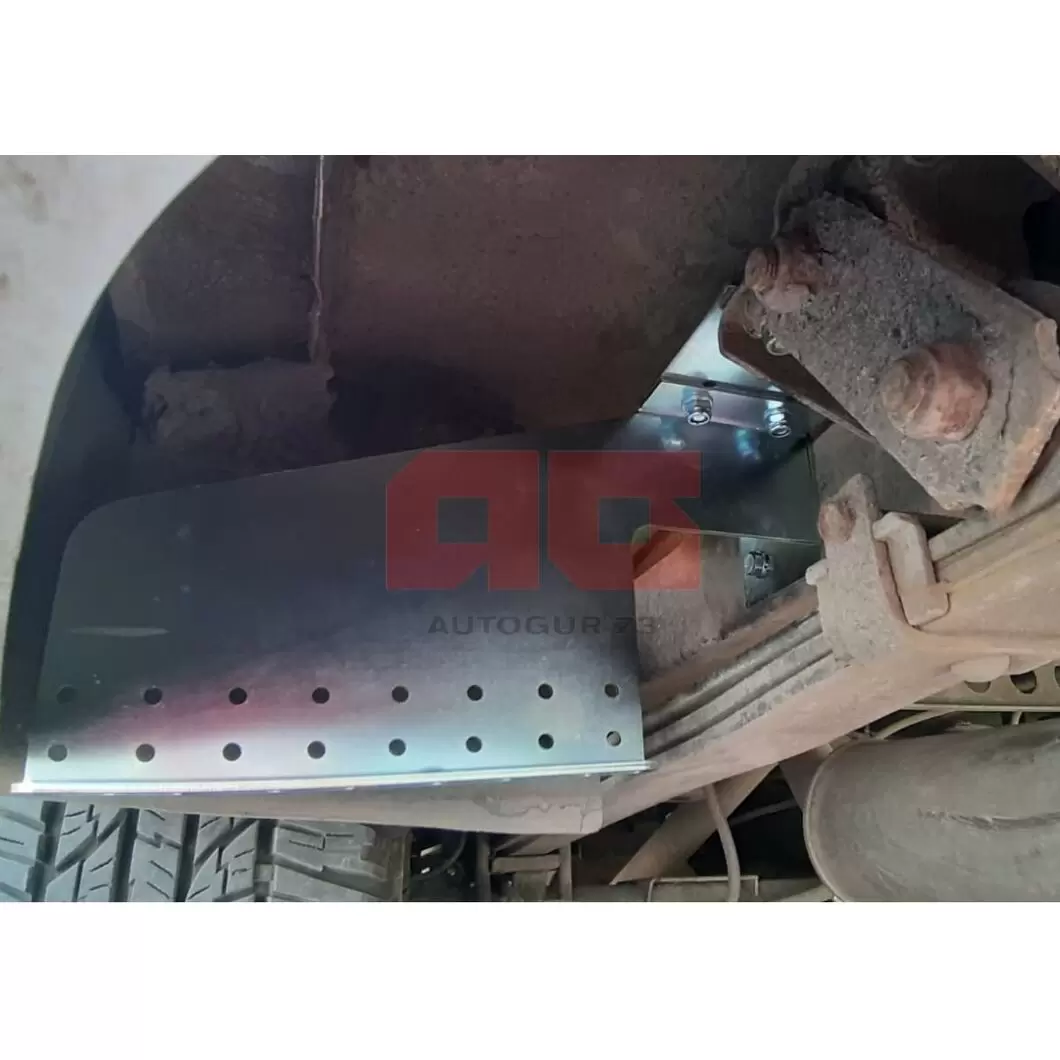

3. Установите верхнее крепление кронштейна брызговика на раму и зафиксируйте его болтами М8х20, так же установите и затяните гайку болта крепления рессоры М10х35

4. Установите пластину крепления брызговика. Она крепится так же болтами М8х20

5. Закрепите брызговики к пластине болтами М6х16

6. Повторите пункты 1-6 для противоположной стороны автомобиля.

Время установки 30-40 минут.

3163-80-8404430-00
Модель автомобиля

• УАЗ Патриот

Расположение

Отзывы не найдены

Оставить отзыв на этот товар

Поделитесь мнением с другими покупателями

Информация:

Продажа осуществляется со склада в Ульяновске. Доставка товара «Кронштейны крепления задних брызговиков УАЗ Патриот (рестайлинг) к раме универсальные (к-т) «XTE»» осуществляется в Москву, Самару, Санкт-Петербург, Нижний Новгород, Екатеринбург, Саратов, Краснодар, Казань, Пермь, Оренбург, Пензу и любые другие города и регионы России.

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру 8 800 200 08 73 (магазин Autogur73) звонок по России бесплатный.

Внимание! Компания УАЗ не является производителем этого товара. Этот товарный знак используется исключительно в информационных целях, чтобы показать покупателю для каких конкретно автомобилей данный товар подходит.

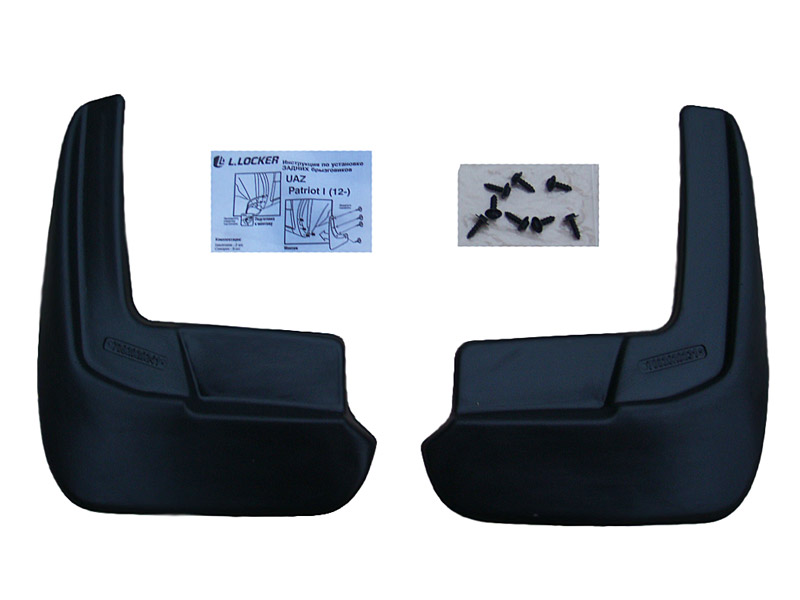

Брызговики УАЗ (UAZ) Патриот (3163) ‘2005-> (задние) L.Locker

629 грн.

по Украине

Возврат в течение 14 дней
* — указана минимальная стоимость доставки при расчете от 1 кг веса товара
Краткие характеристики

Материал	Искусственный каучук
Производитель	Lada Locker

Модельные брызговики производства фирмы Lada Locker изготовлены по современной технологии из термоэластопласта (искусственный каучук).

Модельные брызговики производства фирмы Lada Locker изготовлены по современной технологии из термоэластопласта (искусственный каучук).

• уникальный состав позволяет эксплуатировать брызговики в широком температурном диапазоне от -50°С до +50°С не теряя их формы;
• брызговики, разработаны с учетом индивидуальных особенностей модели автомобиля;
• брызговики крепятся в штатные отверстия (если они предусмотрены производителем автомобиля), либо устанавливаются с помощью крепежей, входящих в комплект, что гораздо упрощает их установку;
• оптимальная длина позволяет не «цеплять» бордюры и «лежачих полицейских»;
• брызговики эффективно защищают днище и кузов вашего автомобиля от грязи и воды — формируют аэродинамический поток воздуха вокруг автомобиля, создаваемый во время движения таким образом, чтобы максимально уменьшить образование грязевой измороси оседающей на автомобиле и уменьшая риск попадания смолы и песка на лакокрасочное покрытие;
• также с эстетической точки зрения брызговики являются завершением колёсной арки, они подчёркивают красоту и изящество форм вашего автомобиля.

Инструкция по установке брызговиков и крепеж — прилагается.

Артикул	061-002-003-01
Расположение	Задние
Гарантия (месяцев)	3
Материал	Искусственный каучук
Производитель	Lada Locker
