Замена задних амортизаторов A5 FL (в картинках)
Не обходимый инструмент: Ключ накидной на 21 и на 16, головка на 16 (удлиннитель и вороток), разводной ключ для удержания штока (можно чем то заменить). 312267 SACHS Амортизатор передний

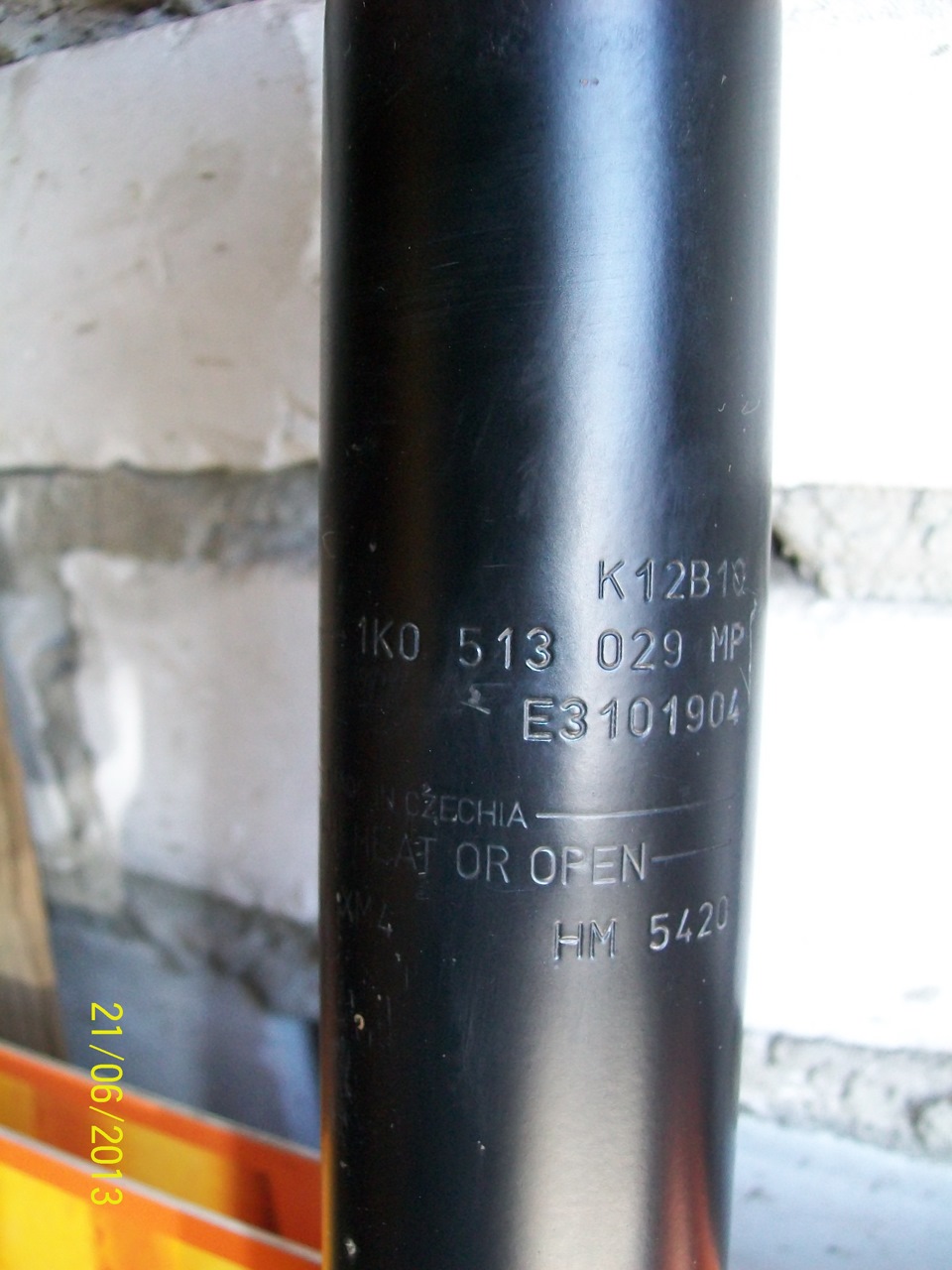

310950 SACHS Амортизатор задний
За две таких манипуляции болт отвернулся. Начинать нужно именно с нижнего болта, верхние отворачиваются легко.
Пробег: 67 000 км
23 июня 2014 Метки: своими руками
Надежная замена стоек амортизатора Шкода Октавия А5 (передних), задних амортизаторов и их опоры в автосервисе
Амортизаторы в автомобиле выполняют две основные функции: сглаживая вибрацию, возникающую в процессе движения машины, они в значительной степени увеличивают ресурс всех без исключения рабочих систем и механизмов авто, одновременно с этим они создают комфортные условия для водителя и пассажиров.
Конструкция подвески Октавии
Конструкция этих элементов может быть различной, но для всех современных транспортных средств действует одно золотое правило: даже если авто оборудовано зависимой подвеской, каждое из колес оснащено собственным независимым амортизатором. Исключения из этого правила могут составлять лишь многотонные грузовики и автобусы с двумя и более осями на задней подвеске. Шкода Октавия, созданная по образу своего старшего брата – Фольксваген Поло – имеет аналогичную ему конструкцию подвески и, соответственно, ту же систему амортизаторов. Независимая передняя подвеска типа МакФерсон этого автомобиля состоит из двух треугольных поперечных рычагов, на которых покоятся две стойки амортизаторов, объединенных с рессорами пружинного типа. Дополнительную упругость подвеске придают два сайлентблока.
Заметки на полях. Название этих элементов можно перевести как «тихая деталь», что вполне соответствует их назначению. Представляя собой две стальные вставленные одна в другую втулки и слоем износостойкой резины между ними, сайлентблоки сглаживают высокочастотную вибрацию, то есть именно они делают движение автомобиля плавным и тихим.
Задняя подвеска Октавии зависимая, то есть имеет в своем составе один общий рычаг, на котором крепятся все остальные элементы. Такая конструкция способствует более равномерному распределению нагрузки на каждое из колес даже при неравномерном заполнении багажника. Прочие же компоненты задней подвески те же, с той разницей, что стойки амортизаторов с рессорами разъединены, а сами пружины рессор вдвое короче, нежели передние. Все это, опять же, предназначено для обеспечения автомобилю лучшей устойчивости как в порожнем, так и в максимально загруженном состоянии. Во время движения автомобиля все элементы подвески испытывают постоянные переменные и, что особенно губительно для них, разнонаправленные нагрузки, что постепенно приводит к их износу.
Замена стоек амортизатора Шкода Октавия А5 и сайлентблоков на наших СТО
Наиболее уязвимые детали конструкции – сайлентблоки. По сути, они относятся к расходным материалам, а потому конструкторы Октавии сделали все возможное, чтобы облегчить их замену. Опытному мастеру для этого не потребуется даже снимать колеса: старые детали аккуратно выбиваются из-под рычагов и на их место при помощи специальных приспособлений устанавливаются новые.
Важно: замена всех парных элементов подвески осуществляется тоже попарно. Это правило касается не только сайлентблоков, но и стоек амортизаторов, и рессор, и рычагов передней подвески.
Замена амортизаторов Октавия А5
Любой автолюбитель знает, что замена амортизаторов Октавия А5 – операция куда более серьезная. Она может потребоваться в одном из двух случаев:
- при выработке ими своего ресурса, в результате чего из них начинает вытекать масло, и протечку эту невозможно устранить заменой соответствующих сальников;
- при поломке или деформации, вызванной механическим повреждением, например, ДТП или в результате наезда на серьезное препятствие.
И хоть замена задних амортизаторов, равно как и передних, не требует полной разборки механизма подвески, мастеру придется изрядно потрудиться, прежде чем новые компоненты займут свои штатные места.
Заметки на полях. Все амортизаторы обладают разной степенью упругости, и ответ на вопрос, какие именно выбрать, зависит от того, насколько полно вы обычно загружаете свой автомобиль и по каким дорогам ездите. При полной загрузке лучше выбирать максимально упругие, равно как и при езде по проселочным и разбитым дорогам. Это же правило действует и при замене пружин.
Когда необходима на Шкода Октавия А5 замена опоры амортизатора?
При износе амортизаторов резонно предположить, что и их опоры – поперечные рычаги – также находятся на грани выработки своего ресурса.
Испытывая в процессе эксплуатации автомобиля переменные нагрузки, сталь, из которых они изготовлены, устает и со временем теряет прочность.
Если эти детали даже слегка деформированы, требуется их замена. И лучше, если будут обновлены сразу оба парных элемента (когда дело касается передней подвески).
Замена задних амортизаторов Октавия А5, их стоек
Для замены задних стоек автомобиль устанавливается на подъемник, что существенно облегчает доступ мастеру ко всем компонентам подвески. В ряде инструкций к этой операции, которые можно найти в интернете, описывается, как провести процедуру с помощью домкрата и каблуков. Однако, отрегулировать систему с требуемой степенью точности при таких механизмах чрезвычайно сложно, особенно не имея для этого достаточного опыта.
Отсюда вывод: замену задних амортизаторов Октавия А5 правильнее доверить специалистам автосервиса, которые, во-первых, обладают соответствующей квалификацией, а во-вторых, имеют все необходимое для этого оборудование.
При выборе стоек на замену, необходимо руководствоваться двумя принципами:
- новые детали должны обладать теми же линейными размерами, что и старые;
- производителем. Вовсе не обязательно, чтобы это были детали Шкода – это могут стать любые универсальные стойки амортизаторов, главное, чтобы их изготовителем была известная фирма, в качестве продукции которой вы уверены.
Замена передних стоек Шкода Октавия А5
Замена передних стоек амортизаторов представляет собой процедуру несколько более сложную, нежели задних. Дело в их конструкции, представляющей единое целое с пружинами. Конструкция эта неразборная, так что, если следовать инструкции производителя, менять придется одновременно все четыре элемента: две стойки и две пружины.
Однако, российские мастера, как известно, на выдумку хитры, и умеют разбирать даже неразборные конструкции, в том числе и передние амортизаторы Октавии. Так что такой ремонт возможен. Другое дело, что фирменные стойки можно приобрести только в сборе с пружинами, так что для замены исключительно первых вам придется использовать стойки российского либо китайского производства. Отечественные, как показывает практика, обладают большими прочностью и ресурсом.
Рекомендация. При замене передних стоек Шкода Октавия А5 точно так же устанавливается на подъемник и передняя подвеска с неё снимается практически полностью. Поэтому одновременно со стойками целесообразно произвести замену и сайлентблоков, благо, эти детали недорогие и их установка не представляет сколько-нибудь серьезных затруднений.
Тема: Замена задних амортизаторов на А5 FL
Замена задних амортизаторов на А5 FL
Шкода Октавия 2011 г.в. ДВС 1,6 bse. Не обходимый инструмент: Ключ накидной на 21 и на 16, головка на 16 (удлиннитель и вороток), разводной ключ для удержания штока (можно чем то заменить).100_3623.jpg100_3620.jpg100_3624.jpg100_3601.jpg100_3604.jpg100_3627.jpg100_3619.jpg100_3626.jpg100_3608.jpg100_3640.jpg100_3625.jpg100_3632.jpg100_3631.jpg100_3615.jpg100_3634.jpg100_3635.jpg С правой стороны не очень удобно отворачивать болт нижний. Ключ нужно тянуть в верх. Потому поставил маленький пенёк, опер на него ключ и начал опускать машину на домкрате. За две таких манипуляции болт отвернулся. Начинать нужно именно с нижнего болта, верхние отворачиваются легко. P.S. Для безопасности при монтаже всегда подкладываю снятое колесо под середину порога.100_3602.jpg100_3600.jpg
Изображения
- 100_3605.jpg (87.7 Кб, Просмотров: 56)
- db108f4s-480.jpg (57.7 Кб, Просмотров: 54)
Последний раз редактировалось Ural2010; 23.06.2014 в 15:05 .
PROexRacing, Arkadiy_82, Algo and 1 others like this.
Замена задних амортизаторов (для применения на моделе Skoda Octavia I (1U))
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремонт ходовой части Skoda Octavia , ходовая часть автомобиля Skoda Octavia , передняя подвеска Skoda Octavia , задняя подвеска Skoda Octavia , ремонт передней подвески Skoda Octavia , ремонт задней подвески Skoda Octavia
#амортизатор #задняя_подвеска #Skoda_Octavia #Шкода_Октавия
Задний амортизатор
Примечание:
— Ниже описана замена амортизатора с правой стороны. Замена с левой стороны выполняется аналогичным образом.
— Заменяйте амортизаторы парами (левый и правый).
Снятие
1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).
2. Отворачиваем колесные болты и снимаем заднее колесо.
3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).
4. Домкратом или гидравлической стойкой поддомкрачиваем рычаг задней подвески, чтобы разгрузить нижнее крепление заднего амортизатора.
Внимание:
Не поднимайте рычаг задней подвески слишком высоко, иначе автомобиль может опрокинуться.
5. Удерживая одним ключом на 16 нижний болт крепления амортизатора, вторым ключом на 16 отворачиваем нижнюю гайку крепления амортизатора к рычагу задней подвески. Извлекаем болт крепления.
6. Выводим нижнее крепление амортизатора из рычага задней подвески.

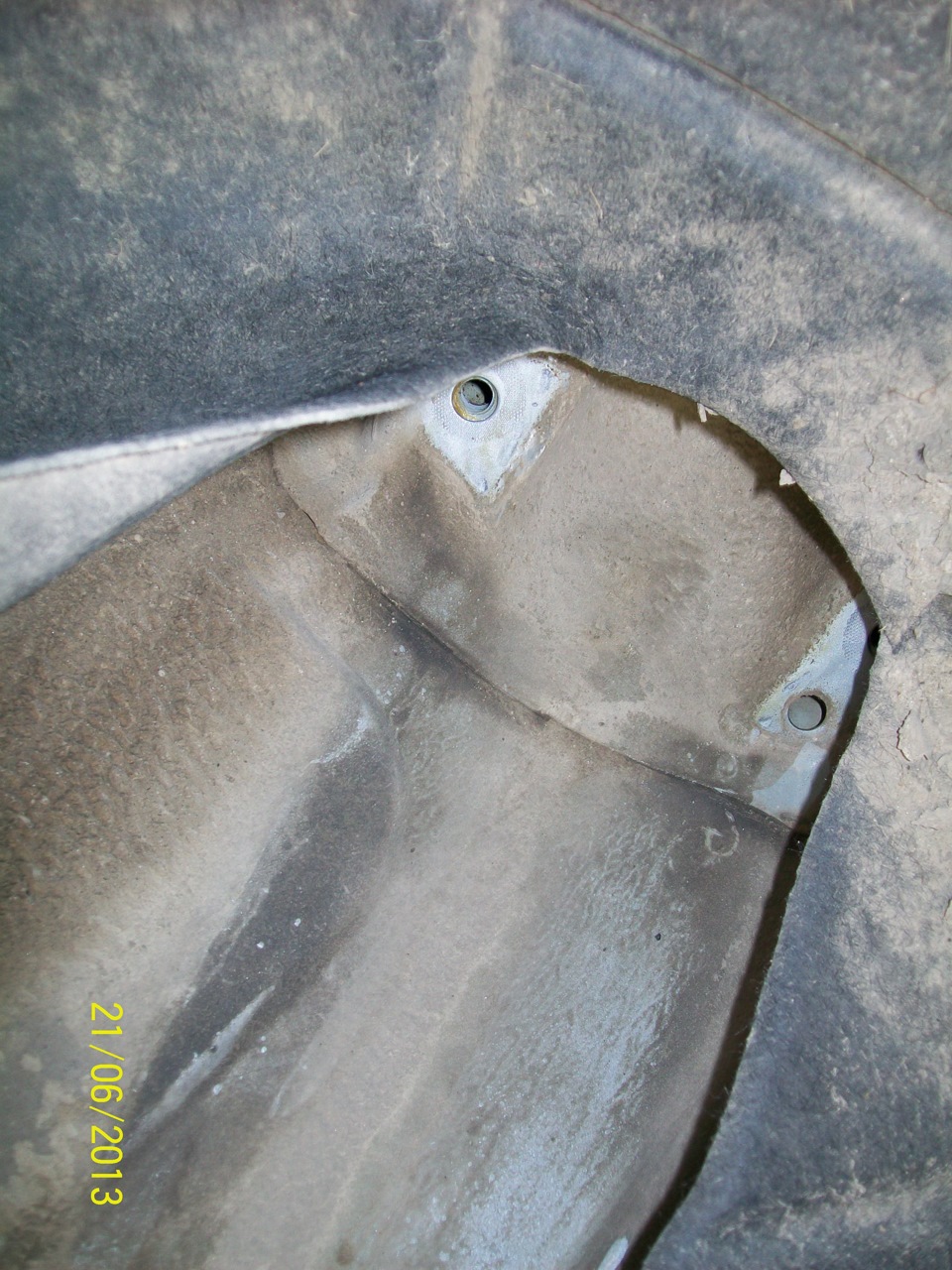

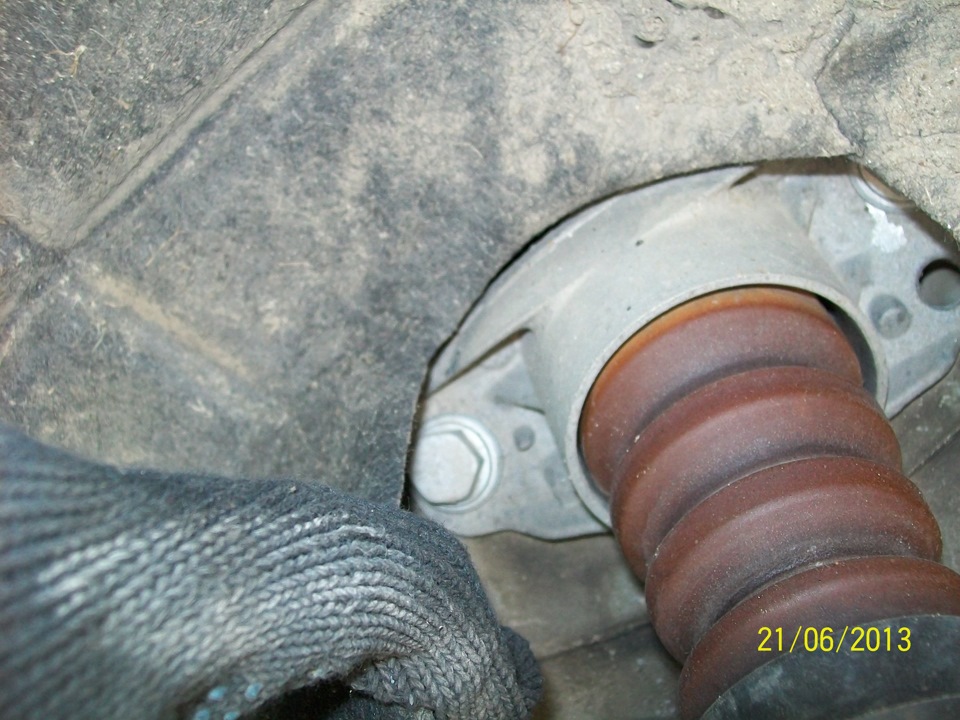

7. Ключом с головкой на 16 ослабляем затяжку двух болтов крепления кронштейна заднего амортизатора к кузову автомобиля.
8. Отворачиваем болты и снимаем старый амортизатор в сборе с кронштейном из колесной арки движением вниз.
9. Поддеваем отверткой и затем снимаем пылезащитный колпачок.
10. Удерживая шток амортизатора от проворачивания разводным ключом, накидным ключом на 16 отворачиваем верхнюю гайку крепления амортизатора к кронштейну. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.
11. Снимаем со штока амортизатора кронштейн и…
… защитный чехол в сборе с упорным буфером. Затем удаляем старый амортизатор в отходы.
12. Проверяем целостность и исправность всех снятых элементов. Поврежденные или сильно изношенные детали заменяем на новые.
Установка
1. Берем новый амортизатор и несколько раз вытаскиваем и вдавливаем шток поршня для прокачки амортизатора.
2. Устанавливаем на шток нового амортизатора защитный чехол в сборе с упорным буфером, кронштейн и затем наживляем новую верхнюю гайку крепления амортизатора.
3. Затем окончательно затягиваем гайку крепления с моментом затяжки в 40 Н∙м, удерживая при этом шток амортизатора от проворачивания.
4. Устанавливаем на место пылезащитный колпачок.
5. Вставляем новый амортизатор в сборе с кронштейном через колесную арку и сверху вкручиваем два болта крепления кронштейна заднего амортизатора к кузову автомобиля. Затем окончательно затягиваем болты крепления с моментом затяжки в 30 Н∙м + доворачиваем их на угол в 90˚.
6. Подсоединяем нижнюю часть амортизатора к рычагу задней подвески и вставляем нижний болт крепления.
7. Наживляем нижнюю гайку крепления заднего амортизатора.
8. Домкратом или гидравлической стойкой поддомкрачиваем рычаг задней подвески, чтобы нагрузить крепление заднего амортизатора и окончательно затягиваем нижнюю гайку крепления амортизатора с моментом затяжки в 40 Н∙м + доворачиваем ее на угол в 90˚, удерживая при этом болт от проворачивания.
Внимание:
В обязательном порядке затягивайте нижнее крепление амортизатора тогда, когда рычаг задней подвески автомобиля будет в нагруженном состоянии: или автомобиль должен стоять на колесах, под собственным весом, или рычаг должен быть поддомкрачен.
9. Затем только после этого убираем домкрат или гидравлическую стойку.
10. Аналогично заменяем амортизатор с другой стороны.
11. Устанавливаем колеса и опускаем автомобиль на землю.
Видеообзор процедуры замены задних амортизаторов Skoda Octavia I (1U)
