Замена лампочек в приборной панели.
Поперегарали все лампочки в приборной панели. Порядок работы снятия козырька (высокая панель).
1)Извлекаем кнопку переключателя габариты/ближний свет из панели при помощи отвёртки. От кнопки отсоединяем ее разъем.
2)Таким же образом извлекаем кнопку аварийки. Отключаем её разъём.
3)Крестовой отверткой откручиваем два винта крепления накладки консоли приборки, еще называемой «бородой» и откидываем её.
4)Вынимаем магнитолу и отключаем все ее разъемы, либо штатную заглушку.
5)Сверху на козырьке имеются 3 металлические защелки (2), снизу с краев имеются 2 пластиковых язычка (1). Чтобы снять козырёк, их надо поочередно отжать и освободить козырек панели приборов. Дальше отжимаем отверткой два нижних пластиковых крепления козырька, и приподнимаем козырек вверх.
Начинаем с двух верхних защелок, отжимаем их отвёрткой через нишу для магнитолы, и сдвигаем козырёк на себя. Здесь также необходима осторожность, так как защелки хрупкие и могут оторваться.
6)Приподняв козырек, отцепляем третью верхнюю скобу крепления, находящуюся слева.
Ну и, отсоединив электрические разъемы прикуривателя, его подсветки и лампы индикации работы аварийки, освобождаем козырек.
7)Если нужно снять комбинацию панели приборов, например, для того чтобы сделать подсветку шкал приборов изнутри, не забываем все это дело отключить.
Собственно, саму панель я не стал снимать, а только отогнул. Лампочки подсветки, и многих индикаторов перегорели.
Схема комбинации приборов.
1 — спидометр; 2 —рукоятка сброса показаний счетчика суточного пробега; 3 — счетчик суточного пробега; 4 — счетчик суммарного пробега; 5 — указатель уровня топлива;
6 — световая панель бортовой системы контроля; 7 — табло «TEST»; 8 — табло «STOP»; 9 — контрольная лампа выхода из строя ламп стоп-сигналов и габаритного света;
10 — контрольная лампа падения уровня тормозной жидкости; 11 — контрольная лампа падения уровня охлаждающей жидкости;
12 — контрольная лампа износа колодок передних тормозов; 13 — контрольная лампа падения уровня в бачке омывателя;
14 — контрольная лампа падения уровня масла в картере двигателя; 15 — указатель температуры охлаждающей жидкости; 16 — тахометр;
17 — контрольная лампа включения стояночного тормоза; 18 — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы впрыска;
19 — контрольная лампа прикрытия воздушной заслонки карбюратора; 20 — контрольная лампа резервного остатка топлива;
21 — контрольная лампа падения давления масла в системе смазки двигателя; 22 — контрольная лампа включения указателей правого поворота;
23 — контрольная лампа заряда аккумуляторной батареи; 24 — контрольная лампа включения указателей левого поворота;
25 — контрольная лампа непристегнутых ремней безопасности; 26 — контрольная лампа незакрытых дверей; 27 — контрольная лампа включения габаритного света;
28 — контрольная лампа включения дальнего света фар; 29 — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы снижения токсичности

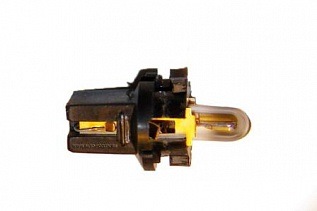

Лампочки в панель имеют следующий вид. Одна штука стоит 15 рублей.
Потом собираем всё обратно и сам результат.
Как поменять лампочки в передней фаре на ВАЗ 2108, 2109, 21099
В этом обучающем видео ролике владельцы автомобиля ВАЗ Самара 2108, 2109, 21099 смогут заменить перегоревшую лампочку в фаре, при этом, процесс замены довольно прост и его можно выполнить самостоятельно.
Для начала нужно открыть капот, в районе расположения фары будет заметна пластмассовая крышка, которую необходимо повернуть по направлению, указанному стрелочкой. После этого нужно снять штекер с лампы, отсоединить усики и выкрутить лампочку для замены. Более детально весь процесс можно увидеть в этом видео материале.
Снятие и замена лампы ближнего и дальнего света ВАЗ 2108, 2109, 21099
Итак, сегодня мы вам расскажем о том, что делать если не горит ближний свет в одой из фар. Первым делом нужно проверить целостность предохранителей в блоке, посмотерть какие именнопредохранители отвечают за ближний свет можно и нужно в нашем материале про блок предохранителей ВАЗ-2109. В случае если предохранители целые, подозрение падает на реле К9, можно просто поменять его местами с любым другим аналогичным реле и проверить работоспособность. Если же с реле и предохранителем все в порядке, то скорей всего просто перегорела лампочка в фаре. В семействе ВАЗ-2109 в фарах используются лампы с цоколем Н4. Итак приводим инструкцию как же заменить лампочку в фаре ВАЗ-2108.
Итак, лезем под капот. Беремся рукой и прокручиваем защитный корпус фары против часовой стрелки и снимаем его.
Затем вынимаем штеккер с проводами от лампы.
Далее сжимаем пальцами пружину-фиксатор, которая держит лампочку в фаре.
Отгибаем пружинку вниз.
После этого вытаскиваем лампу ближнего/дальнего света из цоколя.
После этого вставляем новую лампу H4 в цоколь и прижимаем её пружиной.
Вся процедура снятия и замены лампы ближнего и дальнего света на ВАЗ 2108, 2109, 21099, занял у нас примерно 5 минут. Гораздо дольше проводить диагностику, чтоб установить суть поломки. После замены лампочек в фарах ближний свет у нас заработал. Если у вас что либо не получается — спросите у нас на форуме в клубе ваз-2108
Замена лампочек в приборной панели
Проблема такая у меня перегорели лампочки в приборке — давление масла, чек и заряд аккумулятора. Подскажите, можно ли заменить их не разбирая всю панель.
Veselchak
Активный автомобилист
Регистрация 19 Дек 2011 Сообщения 265 Возраст 33 Город Новочеркасск Авто ВАЗ 2109 реэкспорт 1.1 1995г.в
там все легко, тебе всего лишь нужно вытащить приборку, на низкой панели снимаешь козырек, откручиваешь тросик суточного спидометра и вынимаешь приборку, затем отсоединяешь от нее тросик спидометра и т.д. если понадобиться полностью вытащить приборку, иногда троиск спидометра очень короткий тогда нужно открутить его от коробки, на высокой панели не помню точно почитай мануал, но там тоже не особо сложно
Salaga
Бывалый
Регистрация 23 Дек 2009 Сообщения 1,979 Город Днепропетровск Авто ВАЗ 2108 1,6 16V;1985
На высокой тоже надо козырек снимать только проблема в том что он на пол панели.
fraps67
Новенький
Регистрация 18 Июл 2011 Сообщения 95 Возраст 34 Город Смоленск Авто ВАЗ 21093 1998г 1500
там делов на 2 минуты) козырёк правда придётся всётаки снимать)
Андрюха_87
Молодой-зеленый
Регистрация 5 Фев 2012 Сообщения 19 Город Соликамск Авто ваз 21099i 1,5 2004г
спасибо, но я как понял придется всетаки всю панель из-за этих лампочек перетряхнуть(((
Veselchak
Активный автомобилист
Регистрация 19 Дек 2011 Сообщения 265 Возраст 33 Город Новочеркасск Авто ВАЗ 2109 реэкспорт 1.1 1995г.в
спасибо, но я как понял придется всетаки всю панель из-за этих лампочек перетряхнуть(((
всю панель?? зачем. тебе всего лишь надо вытащить приборку
Андрюха_87
Молодой-зеленый
Регистрация 5 Фев 2012 Сообщения 19 Город Соликамск Авто ваз 21099i 1,5 2004г
хорошо я попробую. у меня высокая панель.
Veselchak
Активный автомобилист
Регистрация 19 Дек 2011 Сообщения 265 Возраст 33 Город Новочеркасск Авто ВАЗ 2109 реэкспорт 1.1 1995г.в
хорошо я попробую. у меня высокая панель.
скачай себе мурзилку, лучше конечно в распечатанном виде иметь я покупал себе от «За Рулем» и там все с фотографиями и подробным описанием что и где откручивать
Андрюха_87
Молодой-зеленый
Регистрация 5 Фев 2012 Сообщения 19 Город Соликамск Авто ваз 21099i 1,5 2004г
да у меня книга есть))) только вот там и написано, что нужно всю панель раскидывать
Putnik32
Бывалый
Регистрация 25 Сен 2011 Сообщения 1,268 Город Брянск Авто 21093 1,5 карб
Проблема такая у меня перегорели лампочки в приборке — давление масла, чек и заряд аккумулятора. Подскажите, можно ли заменить их не разбирая всю панель.
Veselchak
Активный автомобилист
Регистрация 19 Дек 2011 Сообщения 265 Возраст 33 Город Новочеркасск Авто ВАЗ 2109 реэкспорт 1.1 1995г.в
все таки там расписано как торпеду снимать, а не вытаскивать чисто приборку, НО если подраскинуть мозгами то можно понять что нужно открутить, а что можно не откручивать, я так понял на высокой панели необходимо всего лишь приподнять накладку
Андрюха_87
Молодой-зеленый
Регистрация 5 Фев 2012 Сообщения 19 Город Соликамск Авто ваз 21099i 1,5 2004г
Ладно я попробую что-нибудь сделать. если получиться снять приборку не разбирая всю панель, то сразу отпишусь что как делал
XAOC
Активный автомобилист
Регистрация 9 Мар 2010 Сообщения 304 Город Обнинск Авто 21099/1,5i/2003
Бред..нафига всю панель снимать. Два винта у печки которые козырек держат. вынуть пепельницу. воткнуть плоскую отвертку под козырек в углу где обогрев заднего стекла..провернуть на 90 градусов. соскочит защелка..потом тоже самое в углу где подсос и иммобилайзер. далее той же плоской отверткой отогнуть три защелки сверху козырка. снять две фишки с кнопки аварийки и освещения. и вуаля. козырек сам в руках останеться . и по времени это занимает ровно столько сколько я этот текст набирал
