Ремонт бокового зеркала.
Всем доброго времени суток.
Вот и меня настигла беда с зеркалом. Перестало оно складываться и раскладываться. Моторчик работает, а толку нет.
Поиск в интернете привел меня к этой записи: www.drive2.ru/l/8039912/ Пересказывать это не буду, т.к. все написали до меня. Я лишь добавлю кое что из своего опыта. Хотя буду честен — пожалел я о том, что не провел фотосессию процесса. Поэтому буду использовать фото автора
Отзывы по дней показали, что разобрать его можно и без специального устройства. Для этого нужен лишь большой напильник.
Сам автор описывает процесс снятия и установки, но только по правому зеркалу.
Снимаем так: нажать и повернуть по часовой часовой (левое зеркало против), установка, соответственно, правое против часовой, левое — по часовой.
Теперь о нюансах и о том, о чем не было сказано.

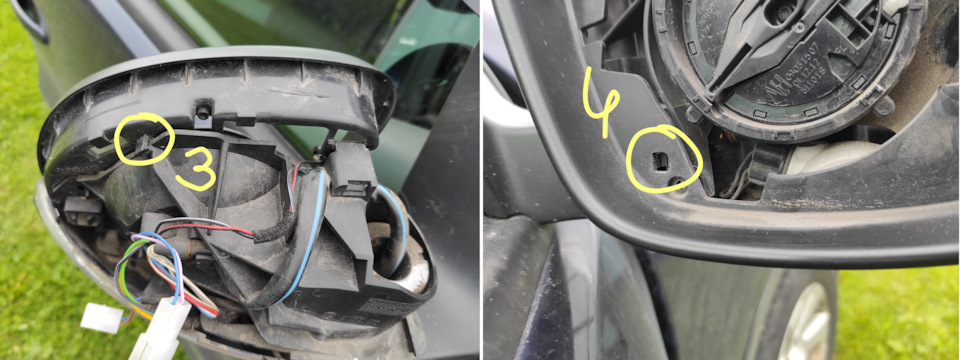

1. Рамку зеркала держат не 2 защелки, а 4.
Это выяснилось в процессе съемки. При съемке рамки автор отломил световод от повторителяя, который видит водитель. Судя по всему это произошло из-за того, что не была учтена как минимум 4-я защелка, т.к. третья на виду. Рамка соскочила более резко, чем надо.
По опыту скажу, что снимать ее надо вместе с той частью, на которой стоит повторитель поворотника и подсветка.
Для этого необходимо очень аккуратно отщелкнуть все 4 защелки. На втором фото защелки №1 и №4 удобнее и проще отщелкивать со стороны зеркала, а защелку №2 плоскогубцами.
Далее, отжав немного рамку необходимо плоской отверткой отодвинуть вправо, если зеркало правое, и влево, если зеркало левое, два светлых выступа, в которые ввинчиваются винты крепления рамки,
снятые вами ранее
и потянуть нижнюю часть чуь вниз. Далее раскачивая влево-вправо тянуть обе части вниз. Действовать надо по наитию.

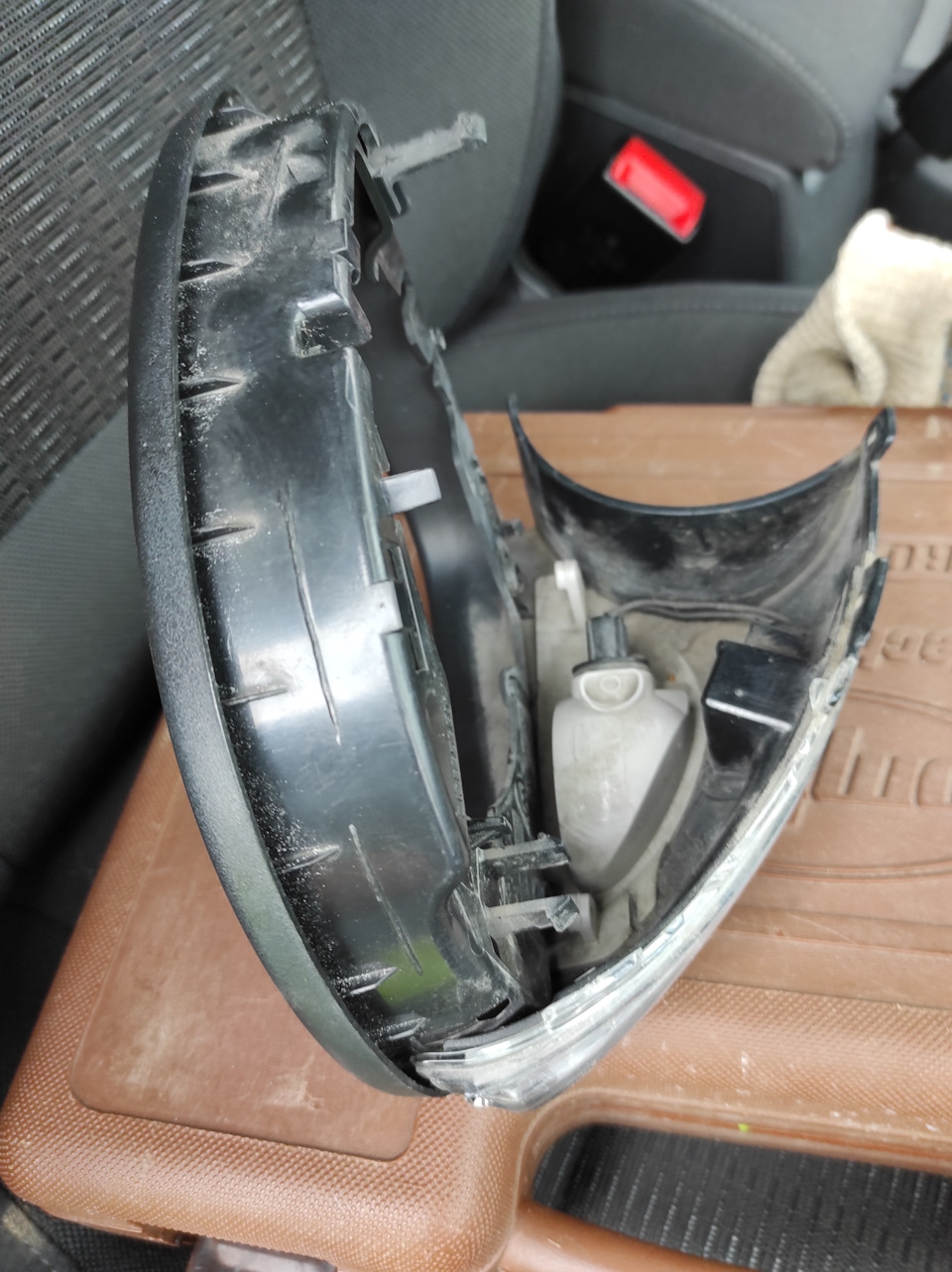

Должно сняться вот так:
Таким образом я сохранил световод от повторителя для водителя. Почитав записи, я заметил, что при попытке снять их по отдельности, в 90% владельцев этот световод ломают.
Далее разъемы. Автор не описывает как он их снимал, а стоило бы показать как вынимать разъемы моторчика зеркала и поворотника. Лично я помучался и с тем и с тем. Разъем моторчика удалось снять только после снятия оного с зеркала.
С поворотником помучался чуть дольше. Помогло шило.
Если смотреть на разъем сбоку, то там можно увидеть два отверстия: одно квадратное, второе прямоугольное. Так вот в квадратное надо вставить шило (до 3 мм в диаметре) или тонкую плоскую отвертку и нажать на рукоять вниз, что бы кончик поднялся вверх, и потянуть за провода в сторону.
После снятия блока поворота зеркала и его разбора выяснилось, что у моего стерта большая шестерня. Лечится путем поворота оной вокруг своей оси на на треть круга. Ошибиться не получится, т.к. при складывании и раскладывании все встанет на свои места. Или же перед сборкой зеркала подключите мотор и сложите его, а потом разложите. Аккуратнее со шпилькой, т.к. она прижимается, пусть и слабой, но пружиной.
Когда я его примерил его первый раз, оно стояло чуть сместившись в сторону складывания. Произведя процедуру складывания и раскладывания, зеркало при сборке встало на свое место.
Ревизия шестерни показала, что ее хватит еще на один раз.
Снять оказалось гораздо проще, чем поставить назад. Поэтому позвал соседа по даче.
Всем удачи на дорогах.
Да, и по жизни тоже.
Как снять с тигуана боковое зеркало
мы и наши партнеры используем файлы cookie для отображения персонализированной рекламы, а также для профилирования и измерения. Вы согласны?
OK NO Cookie policy
Сделай сам
- автомобилем :
- Volkswagen :
- Tiguan : Как снять левое боковое зеркало Тигуана
Volkswagen Tiguan — Видео-урок
Модель: Volkswagen Tiguan AD, MK 2, BW — Годы 2016-2023
Часть: Наружное зеркало заднего вида
эксплуатация: Как снять левое боковое зеркало Тигуана
Как снять зеркало с Тигуана? Давайте посмотрим на разборку зеркала и всех частей крышки. Поддеваем между периметром рамы зеркала и зеркальным стеклом того же. Поддеваем, пока пластик не оторвется от зеркала (отсоединяем кабель питания). Как только зеркало снято, мы отпускаем пластик, чтобы отсоединить верхнюю крышку зеркала, а затем нижнюю. Мы заменяем пластиковые крышки зеркал после удаления поврежденных. Мы снимаем индикатор, если мы хотим заменить его.
Опубликовано 21 Ноябрь 2021 by Scegli Auto
Как разобрать рулевую колонку на Опель Мерива
Давайте посмотрим, как разобрать рулевую колонку на Опель Мерива. Начинаем с демонтажа пластиковой накладки вокруг руля (с пластиковым рычагом), затем снимаем нижние пластиковые детали с руля. Специальным торцевым ключом открутите стопорные штифты, расположенные в нижней части рулевой колонки; снимите рулевую тягу (после освобождения двух концов) и приготовьтесь собрать новую деталь. Подсоединяем новую рулевую тягу к кузову автомобиля, затягиваем все такие же штифты и окончательно закрываем все пластиковой накладкой. Проверяем правильность функционирования изделия.
by Scegli Auto
больше видео
- Заменить ремень ГРМ на Ленд Ровер Фрилендер
Опубликовано 2 Ноябрь 2023 by Scegli Auto - Как отрегулировать ручник VW Polo
Опубликовано 1 Ноябрь 2023 by Scegli Auto - Как долить охлаждающую жидкость в БМВ 3 серии
Опубликовано 1 Ноябрь 2023 by Scegli Auto - Как снять плафон с мини
Опубликовано 1 Ноябрь 2023 by Scegli Auto - Как разобрать передние тормозные колодки Chrysler Pt Cruiser
Опубликовано 1 Ноябрь 2023 by Scegli Auto - Как разобрать оригинальную автомагнитолу на пежо 308
Опубликовано 1 Ноябрь 2023 by Scegli Auto - Как установить рейлинги на крышу на Fiat 500X
Опубликовано 31 Октябрь 2023 by Scegli Auto - Как разобрать фару Рено Клио
Опубликовано 31 Октябрь 2023 by Scegli Auto - Как снять центральный тоннель на Мерседесе С-класса
Опубликовано 31 Октябрь 2023 by Scegli Auto - Как разобрать мотор стеклоподъемника Фольксваген Туарег
Опубликовано 31 Октябрь 2023 by Scegli Auto
Для размещения рекламы на сайте Напишите info@scegliauto.com
ScegliAuto не несет ответственности за неточность данных в списках. Чтобы сообщить о какой-либо неточности или о вашем бизнесе (если вы владеете данным бизнесом), напишите по адресу info@scegliauto.com
ПРАВОЕ боковое зеркало заднего вида
Соратники, помогите.
До нового года все было ОК. При езде задним ходом, правое боковое зеркало опускалось (стоит галочка).
Вчера обнаружил, что вместо того, чтобы опускаться, зеркало стало подниматься . Был на мойке, после нового года 1 раз. может они что то пистолетом под давлением водой повредили. А может глюк. Перезагрузил мультимедиа, так на всякий случай. Может у кого то такой же случай был. В общем нужна помощь или совет .
coromate
Завсегдатай
Регистрация 9 Июн 2016 Сообщения 833 Благодарности 217 Адрес Москва Автомобиль tiguan 2.0 tdi
Попробуйте заново настроить его. Включить заднюю, крутилку в положение R и опустить зеркало как надо.
SeEr174rus
Заинтересовавшийся
Регистрация 2 Июн 2018 Сообщения 32 Благодарности 4 Адрес Челябинская область Автомобиль Тигуан 2018 СИТИ
да делал вчера. перевел селектор в R. до конца, держа клавишу, и вверх и вниз и влево и вправо. проверил синхронизацию зеркал. кстати, 1 раз попробовал. прикольно.( работает только когда галочка стоит, и при положении ручки L, рычаг влево ведешь, правое также поворачивается вправо и т.п.).
синхронизация работает одновременно с обоими зеркалами
SeEr174rus
Заинтересовавшийся
Регистрация 2 Июн 2018 Сообщения 32 Благодарности 4 Адрес Челябинская область Автомобиль Тигуан 2018 СИТИ
всем привет. вроде глюк стал проходить. почему стал — ну опускается, только странно: при переключении задней скорости, и при положении селектора на зеркала в положении R (с галочкой), зеркало вначале поворачивается чуть вправо и опускается вниз. Хотя по наблюдениям, ране, опускалось сразу вниз. Что делал: ранее описывал, до конца переключал вправо, вниз, вверх, влево, хотя сразу это не помогло. Дополнительно, сделал следующее: включил автоматическое закрывание зеркал при закрытие автомобиля. вот 1 день проездил, чтобы «ушки» закрывались. и в конечном результат описан выше:зеркало вначале поворачивается чуть вправо и опускается вниз. Будем наблюдать
slava2206
Участник
Регистрация 13 Мар 2018 Сообщения 352 Благодарности 127 Адрес МОСКВА Автомобиль TIGUAN 2 TDI HL
всем привет. вроде глюк стал проходить. почему стал — ну опускается, только странно: при переключении задней скорости, и при положении селектора на зеркала в положении R (с галочкой), зеркало вначале поворачивается чуть вправо и опускается вниз. Хотя по наблюдениям, ране, опускалось сразу вниз. Что делал: ранее описывал, до конца переключал вправо, вниз, вверх, влево, хотя сразу это не помогло. Дополнительно, сделал следующее: включил автоматическое закрывание зеркал при закрытие автомобиля. вот 1 день проездил, чтобы «ушки» закрывались. и в конечном результат описан выше:зеркало вначале поворачивается чуть вправо и опускается вниз. Будем наблюдать
Как вы настроили зеркало, так оно и регулируется.
Перенастройте так, чтобы просто опускалось без поворота в право.
Машина-то сама ничего в этом случае не придумывает.
slavapin
Новичок
Регистрация 5 Дек 2019 Сообщения 18 Благодарности 2 Адрес Вологда Автомобиль Tiguan 2 Sportline 220л.с.
Приветствую форумчане! Помогите, постоянно сбивается настройка правого зеркала. Запираю потом отпираю, постоянно приходится регулировать правое зеркало. Вносил в память с водительским сиденьем все равно сбивается. Включен профиль водителя. Что не так настраиваю?
Руководство Наружные зеркала заднего вида VW Tiguan 2 — снятие и установка
Детали и узлы наружного зеркала Фольксваген Тигуан 2
На рисунке изображена левая сторона. Выполнение операций на правой стороне аналогично.
1 Основание зеркала
2 Винт 1 шт.
12 Нм
3 Уплотнитель
между основанием зеркала и крышкой
4 Накладка
5 Уплотнитель
между крышкой и наружной панелью двери
6 Втулка
7 Разъём
8 Зеркальный элемент
9 Винты 2 шт.
1,0 Нм
10 Рамка зеркала
11 Узел регулировки
12 Винт 1 шт.
1,0 Нм
13 Фонарь освещения окружающего пространства
14 Указатель поворота
15 Винт 2 шт.
1,0 Нм
16 Крышка зеркала
Материал: ABS (акрилонитрилбутадиенстирол)
Снятие и установка стекла зеркала VW Tiguan 2
Необходимые специальные приспособления: Монтажный рычаг 80200
Ниже описаны снятие и установка стекла левого зеркала. Выполнение операций на правой стороне аналогично.
Внимание: Опасность порезов и повреждения глаз осколками.
— Работать в защитных очках. Работать в защитных перчатках.
— Защитить лакокрасочное покрытие на кромке корпуса, обклеив её, например, клейкой лентой на тканевой основе.
— Вдавить нижнюю часть стекла 1 в корпус зеркала.
— Отжать зеркальный элемент 1монтажным рычагом 80200 от привода 2.
— Отклонить стекло зеркала 1 в сторону и отсоединить имеющиеся контакты 3 нагревателя зеркала с обратной стороны стекла 1.
Установка
Установка осуществляется в обратной последовательности с учётом следующего:
— Подсоединить разъёмы 3 на стекле зеркала 1.
— Установить стекло зеркала 1 по центру на регулировочный узел 2 в корпусе и прижать.
Стекло зеркала должно зафиксироваться со щелчком.
Внимание: Надавливать только на середину зеркала!
— Затем проверить работоспособность.
Снятие и установка крышки зеркала
Работы по снятию и установке приведены только для крышки левого зеркала. Выполнение операций на правой стороне аналогично.
Снятие
— Снять стекло зеркала
— Разблокировать фиксаторы стрелки A.
— Отсоединить крышку зеркала 1 от основания зеркала в направлении стрелки B.
Установка
Установка осуществляется в обратной последовательности с учётом следующего:
— Установить и прижать крышку зеркала 1 до щелчка фиксаторов.
— Установить стекло зеркала
Снятие и установка накладки зеркала
Необходимые специальные приспособления:
Динамометрический ключ
Снятие
— Снять стекло зеркала
— Снять крышку зеркала

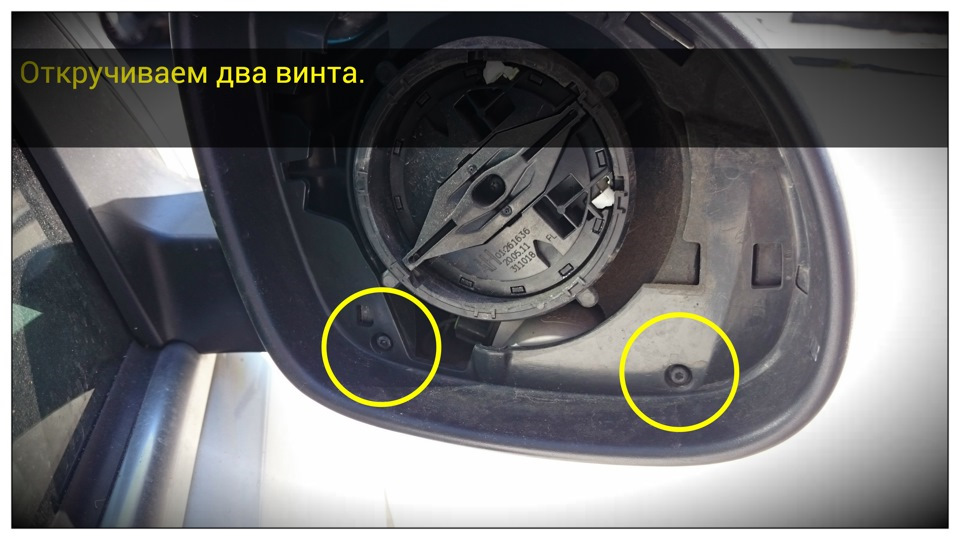

— Вывернуть винты 2.
Установка
Установка осуществляется в обратной последовательности с учётом следующего:
— Затем проверить работоспособность.
Моменты затяжки см. выше: «Детали и узлы наружного зеркала»
Снятие и установка регулировочного узла зеркала
Необходимые специальные приспособления:
Динамометрический ключ
Снятие
— Снять стекло зеркала
— Вывернуть винт 2 (1 шт.) и снять регулировочный узел зеркала 1 с основания зеркала.
— Отвести регулировочный узел зеркала с электродвигателем 1 в сторону и отсоединить разъём 3.
Установка
Установка осуществляется в обратной последовательности с учётом следующего:
— Подсоединить разъём 3 к регулировочному узлу зеркала 1.
— Установить регулировочный узел зеркала 1 на основание зеркала и закрепить винтом 2 (1 шт.).
— Установить стекло зеркала
Моменты затяжки см. выше «Детали и узлы наружного зеркала»
Снятие и установка наружного зеркала заднего вида
Необходимые специальные приспособления:
Динамометрический ключ
Снятие
Кабели и разъёмы в новом наружном зеркале всегда представлены в максимальной комплектации.
Неиспользуемые разъёмы необходимо закрепить, чтобы они не издавали шум.
— Снять обивку передней двери
— Отсоединить разъём 6 наружного зеркала заднего вида 1 от блока управления двери.
— Высвободить жгут проводов 3 из держателей 4 и провести через отверстие 2 в двери.
— Выкрутить винт 5 крепления наружного зеркала 1.
— Снять наружное зеркало 1 и при этом вывести жгут проводов 3 из двери.
Установка
Установка осуществляется в обратной последовательности с учётом следующего:
— Подготовить наружное зеркало к покраске
— Уплотнительная втулка 2 должна быть вставлена правильно.
— Затем проверить работоспособность.
Моменты затяжки см. выше «Детали и узлы наружного зеркала»
