Как закрепить шпильку на тачке

Собираем двухколесную строительную тачку

Друзья, посмотрите минутный видеоролик, и Вы без труда за пять минут соберете нашу строительную тачку. На видео видна последовательность сборки, чтобы не ломать голову о том, что и как вставляется, и куда потом девать лишние детали J

Начинать удобнее с надевания колес на раму.
Обратите особое внимание на монтаж колеса: сначала вставляете колесо, потом надеваете шайбу, вставляете шплинт и сразу загибаете концы шплинта в разные стороны, чтобы он не потерялся.

Затем стыкуем раму с опорой и ставим кузов.

Также, в комментариях иногда спрашивают последовательность монтажа винта: сначала под шляпку ставится шайба, затем винт с шайбой вставляется в отверстие, затем вставляется гровер и на него затягивается гайка.
Шайба и гровер служат для того, чтобы в процессе эксплуатации болты не расшатывались и не выпадали из отверстий в самое неподходящее время.

Сборка строительной двухколесной тачки видео

Для увеличения окна видео, кликните на прямоугольник в правом нижнем углу экрана. Ролик создан в HD формате для Вашего удобства.

Надеемся, что наше видео поможет Вам сэкономить время!

Все характеристики нашей модели строительной двухколесной тачки по ссылке Тачка строительная двухколесная 422ZP

Как крепятся колеса к садовым тележкам?

Вопрос: как колесо фиксируется на оси, чтобы не ездило вправо-влево? На оси-то резьбы нет.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 11.11.2006 Москва Сообщений: 6111
10.03.2015 в 20:27

там втулки специальные должны быть, по одной с каждой стороны. они не дают колесу двигаться

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 01.05.2007 Москва Сообщений: 1290
10.03.2015 в 20:31

Чего-то не догоняю. В ОБИ никаких втулок нет.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 23.12.2012 Курск Сообщений: 179
10.03.2015 в 20:49

Трубу , меж колёс , Если нет желания- сваркой упоры.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 11.11.2006 Москва Сообщений: 6111
10.03.2015 в 20:53

между колесом и держателем оси колеса есть зазор, так вот между колесом и держателем должна быть втулка, что то типа шайбы, которая не даёт колесу болтаться.
Можно её заменить набором шайб с внутренним диаметром отверстия, совпадающим с диаметром оси.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 01.05.2007 Москва Сообщений: 1290
10.03.2015 в 20:59

Юрий-Электр написал :
между колесом и держателем оси колеса есть зазор, так вот между колесом и держателем должна быть втулка, что то типа шайбы, которая не даёт колесу болтаться.

Ну ОК. Как я понимаю, этот самый держатель находится с внутренней стороны колеса. А с наружной стороны какой девайс не дает колесу свалиться наружу?

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 10.03.2012 Ставрополь Сообщений: 4635
10.03.2015 в 21:07

Georg III написал :
как колесо фиксируется на оси

Возможно с торцов оси есть резьба под болт.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 21.01.2013 Киев Сообщений: 1780
10.03.2015 в 21:21

Юрий-Электр написал :
между колесом и держателем оси колеса есть зазор, так вот между колесом и держателем должна быть втулка, что то типа шайбы, которая не даёт колесу болтаться.

так и есть, должно быть ещё две втулки по обеим сторонам колеса, внутренним диаметром одеваться на ось и наружным диаметром, что бы входил в боковые пластиковые втулки и упирался в типа подшипник внутри колеса (типа распорок, между корпусов крепления и подшипниками).

Юрий-Электр написал :
Можно её заменить набором шайб с внутренним диаметром отверстия, совпадающим с диаметром оси.

и наружным, что бы входил в боковые пластиковые втулки.

Georg III написал :
Ну ОК. Как я понимаю, этот самый держатель находится с внутренней стороны колеса. А с наружной стороны какой девайс не дает колесу свалиться наружу?

это колесо и эта ось, типа на одноколёсную тачку с креплением оси под хомут.

дешёвый китай, что Вы хотели.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 12.06.2008 Санкт-Петербург Сообщений: 12073
10.03.2015 в 21:28

Georg III , Вы бы тачку показали и всем Ванговать легче б стало.
Мне сдается эта ось вообще не от тачки. Или там сама конструкция тачки жестко фиксирует эту ось.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 01.05.2007 Москва Сообщений: 1290
10.03.2015 в 22:03

Юрий VW написал :
это колесо и эта ось, типа на одноколёсную тачку с креплением оси под хомут.

При длине оси 800мм на одноколесную.

Да нет у меня тачки. Мне для сварочника нужно тележку сварганить, на двух колесах. Вот и подбираю колеса и крепление к ним.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 21.01.2013 Киев Сообщений: 1780
10.03.2015 в 22:10

Georg III написал :
При длине оси 800мм на одноколесную.

Georg III написал :
Да нет у меня тачки. Мне для сварочника нужно тележку сварганить. Вот и подбираю колеса и крепление к ним.

если эту ось уже приобрели и её некуда пристрорить, то тогда втулки с обеих сторон колеса и резьба на конце.
если ещё не приобрели, к токарю и пусть сделает Вам нормальную ось.

сам сейчас делаю к сварочнику тележку, но я сразу колёса и ось заказал токарю, так как в строительных гипермаркетах ничего кроме дешёвого китая ничего нет.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 11.11.2006 Москва Сообщений: 6111
10.03.2015 в 22:12

Georg III написал :
нет у меня тачки. Мне для сварочника нужно тележку сварганить, на двух колесах. Вот и подбираю колеса и крепление к ним.

ну и в чём проблема? Можно пруток подобрать, или шпильку, купить готовые колёса с опорой, да вообще- вариантов- много.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 01.05.2007 Москва Сообщений: 1290
10.03.2015 в 22:12

Не знаю, как там в Киеве, но в нашей деревне все ломят конские цены. Ось и колеса будут стоить в разы дороже магазинных. К примеру, ось + 2 колеса стоят в магазине 1500р (точнее, если брать на фирме). Такой же заказ у токаря стоит самый минимум 6000р.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 12.06.2008 Санкт-Петербург Сообщений: 12073
10.03.2015 в 22:14

Georg III написал :
Мне для сварочника нужно тележку сварганить. Вот и подбираю колеса и крепление к ним.

Ну так уж если сварка есть, то чего думать.
тут можно из чего хошь делать.
Берите эти колеса, находите или покупаете подходящую ось, хоть эту же (если 800 р не жалко). Отрезаете кусок по ширине колеса + см 10-15, один конец просто привариваете к каркасу, на котором сварочник ездить будет. С другой стороны оси оставляете 10-15 мм шпынек (что б торчало дальше адетого колеса), одеваете колеса, потом шайбу. Помечаете маркером где кончается шайба и СВЕРЛИТЕ дырочку мм 3, опять собираете колесо на ось, шайбу и чем угодно шплинтуете через дырочку. Для Сварочника За глаза.
Ось можно и целиком приварить, если готовую покупать, а лишнее отрезать.
Ну Белокаменная

Установка ремонтной шпильки ГРМ без снятия ГБЦ

Целую пятницу я обдумывал, как мне лучше поставить ремонтную шпильку, не снимая голову с двигателя (всё таки работы то дофига было бы). Составил план действий и сегодня его реализовал.

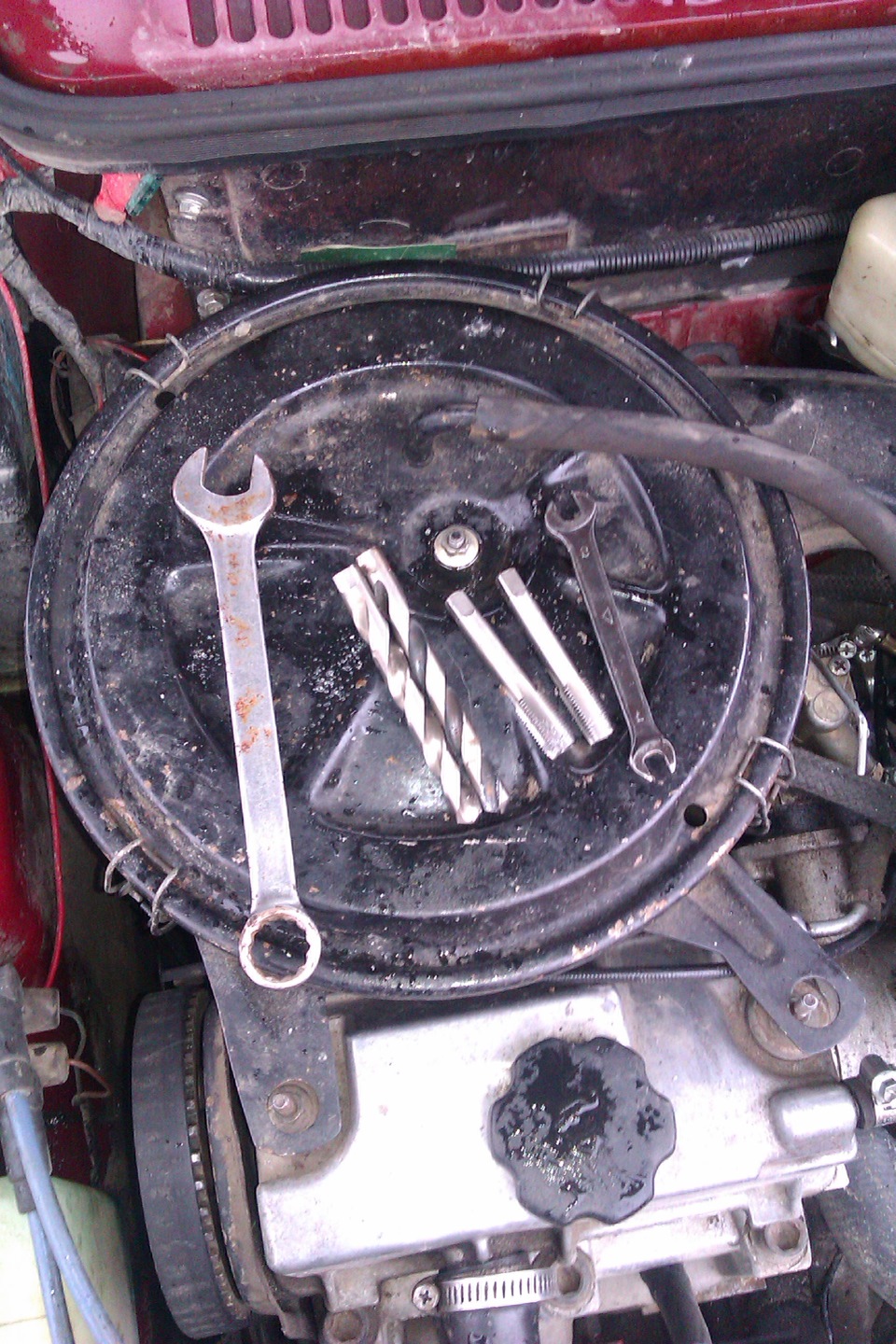

Первым делом прошелся по магазинам. Для ремонта нам потребовалось:

1)Сама ремонтная шпилька (лучше конечно заказать у токаря с шагом резьбы 2) магазинная, М12 с шагом резьбы 1.25

2) Набор метчиков (обязательно нужен и первый и второй номер)
3) Сверло по металлу 10мм
4) Сверло по металлу 10.5 мм
5) Ключ на 17
Усё.

Далее приступаем к работе:

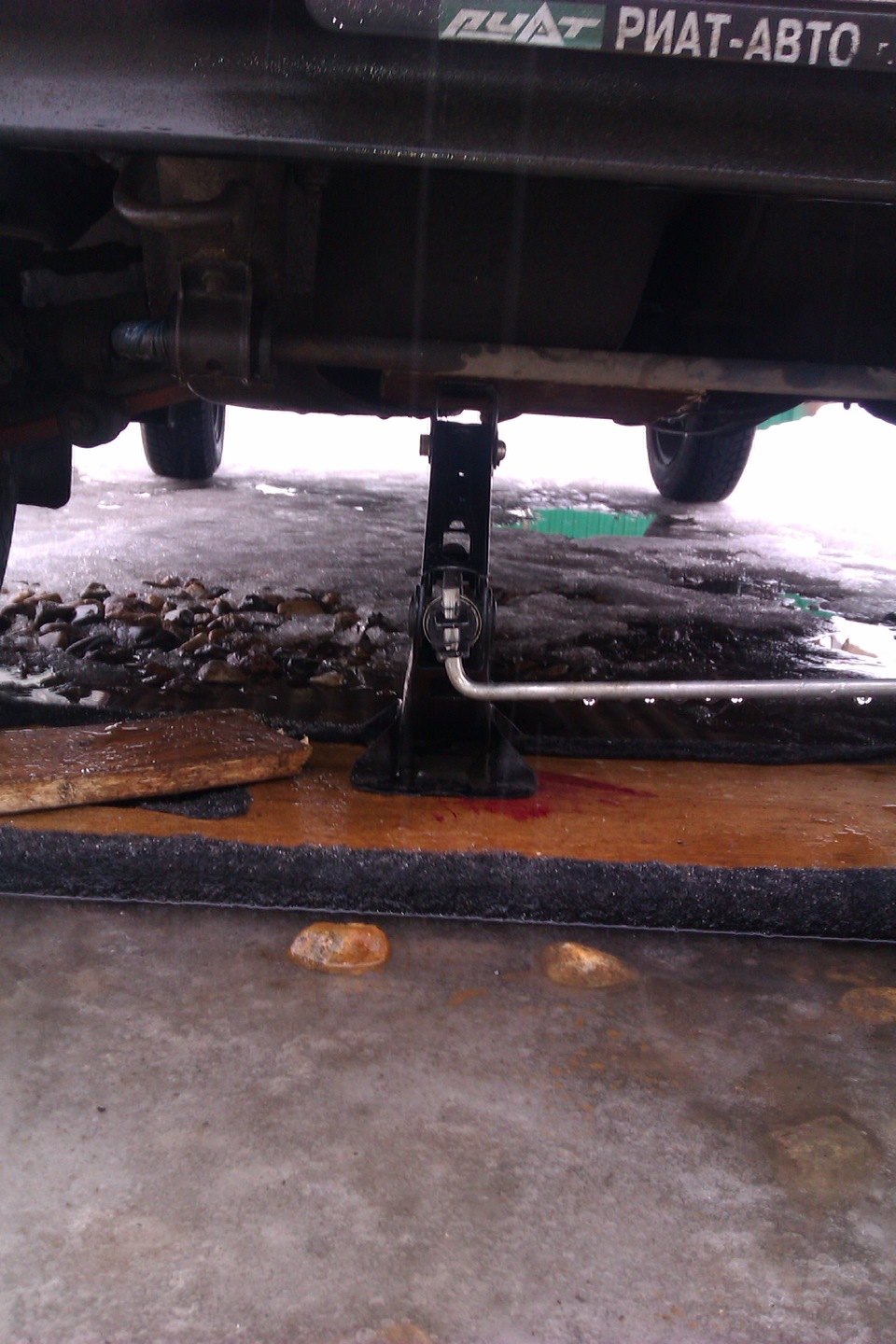

Домкратим двигатель снизу под поддон. Поднимаем настолько, насколько позволяет ход подушек. Двигатель поднимается совсем немного, но этого как раз хватит, что бы получить нормальный доступ к шпильке ГРМ.

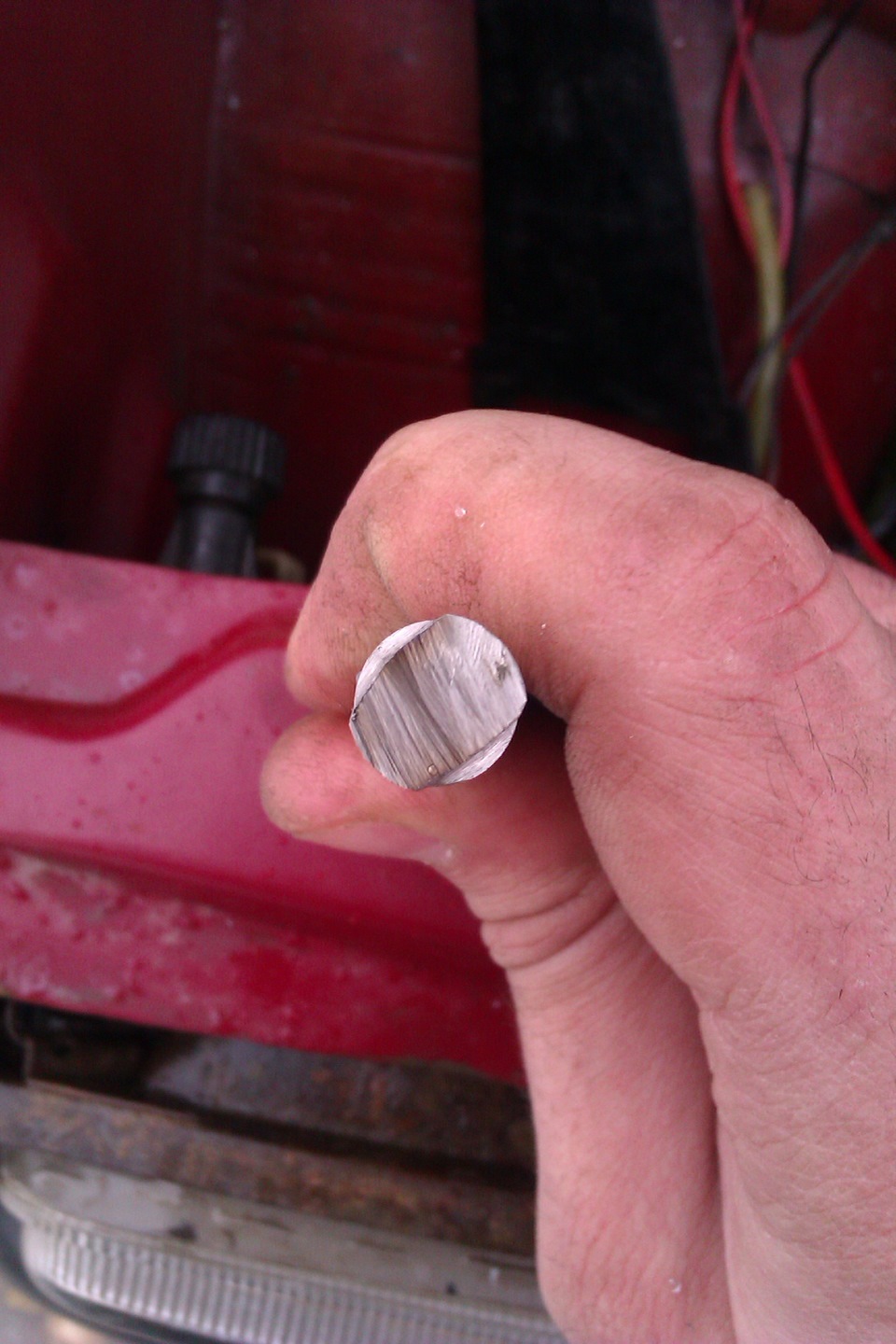

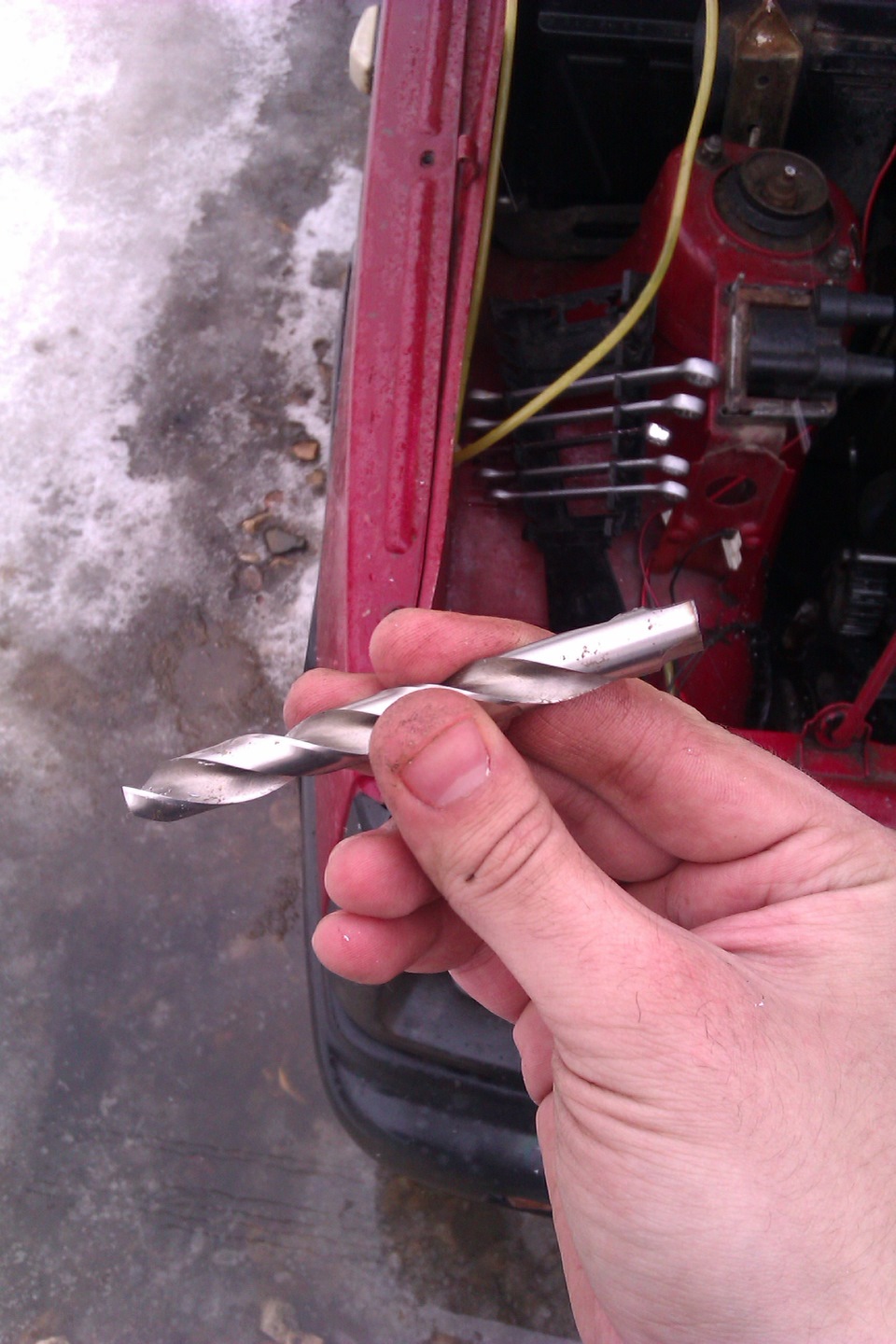

Выкручиваем и убираем старую шпильку. Берём два наших купленных сверла и болгаркой укорачиваем их, что бы они влезла в пространство между двигателем и крылом. Укоротили? Переходим далее — на точильном круге на хвостовиках наших свёрел делаем захват под ключ на 7 (можно и любой другой, но на 7 оптимален будет)).

Идём к машине. Вставляем в наше разбитое отверстие сперва сверло на 10, проходим отверстие им до конца, вращая сверло за хвостовик ключом. Далее проходим отверстие сверлом на 10.5

Берём метчик №1, и проходим им наше отверстие. Крутим его опять же ключом на 7) Потом проходим вторым номером.

Резьба нарезана) Делов буквально на 20 минут. Можно всё собирать. Никакого перекоса у шпильки не будет, так как всё делается по уже готовому отверстию.

Теперь вопрос к знатокам. Каким то образом, проходя резьбу вторым номером я закосячил половину резьбы. Точнее даже не так — резьба осталась, но отверстие увеличилось и шпилька там болтается, но держится крепок. Оставшаяся половина резьбы нормальная, шпильку держит намертво, машину собрал и всё держится.
Но уж очень меня беспокоит эта первая раздолбанная половина резьбы. Будет ли шпилька надёжнее держаться, если я её закручу на анаэробный фиксатор или например на холодную сварку?

Колеса для садовых тележек: виды и способы крепления

Давайте разберемся, каким может быть колесо для садовой тележки. Нам предстоит познакомиться с несколькими изделиями разных ценовых диапазонов и узнать, чем они отличаются друг от друга. Кроме того, мы выясним, какие колеса могут их заменить в самодельных конструкциях и как они крепятся к раме.

Комплект для строительной тачки.

Фабричные решения

Чем различаются между собой колеса тележек? Почему их цена варьируется в довольно широких пределах?Различий между ними довольно много.

Крепление

• Колесо с кронштейном полезно тем, что при наклоне тачки самостоятельно разворачивается в нужном направлении . Благодаря этой особенности 1-колесная садовая тележка будет более управляемой. А вот 2-колесная садовая тележка прекрасно обойдется без этого элемента: любое вращение колеса не заставит центр ее тяжести сместиться за пределы колесной базы.

При наклоне тачки кронштейн сам разворачивается в нужную сторону.

• Поворотные колеса полезны, если тачку приходится катать по дорожкам с небольшим радиусом поворота . Для перемещений по прямой вполне достаточно изделий с фиксированным положением оси вращения.

Впрочем: садовая 4-х колесная тележка с поворотными колесиками куда удобнее, поскольку может двигаться в произвольном направлении, а не только вдоль своей продольной оси.
Разумеется, это свойство полезно лишь на ровных твердых дорожках.

Подшипник

Обычная втулка (особенно — пластиковая) обладает куда меньшим ресурсом, чем твердосплавный подшипник. Среди последних тоже существует ценовая дифференциация: более износостойкие и обеспечивающие меньшее сопротивление вращению подшипники качения (шариковые или роликовые) дороже, чем подшипники скольжения.

Подшипник с вставленной в него осью.

Шины

Пневматика оценивается производителями дороже литых шин.

Насколько разница в цене оправдана для покупателя?

1. Пневматические колеса для тележек и садовых тачек способны обеспечить более высокую проходимость по сравнению с литыми. Слегка спустив шину, можно уменьшить удельное давление на грунт и тем самым получить возможность проехать по песку или глине.
2. Пневматика лучше гасит ударные нагрузки от выбоин и бугорков на дорожке. Если вы, скажем, своими руками строите дом и везете к месту строительства пару десятков стеклоблоков — это свойство будет очень кстати.

Пневматика. На фото хорошо виден сосок камеры.

Недостатки пневматических шин вполне предсказуемы: время от времени их приходится накачивать, да и риск проколоть камеру всегда имеется. (См. также статью Сварочный аппарат для дачи: особенности.)

Полезно: отличная альтернатива воздушной камере — литая пенополиуретановая шина.
Она практически не уступает пневматике упругостью, не требует подкачки и не боится проколов.

Материал ступицы

Максимальная нагрузка, которую может выдержать тачка или тележка, определяется как числом колес, так и материалом их ступиц.

По возрастанию прочности применяющиеся материалы можно расположить так:

Ступица из оцинкованной стали.

Диаметр

Общая закономерность такова: чем больше диаметр — тем больше проходимость тележки или тачки, тем меньше при ее перемещении ощущаются неровности. Разумный минимум диаметра для неровной местности — 200 мм; максимальный размер, предлагаемый производителями — 450 мм.

Увы, большинство одноколесных конструкций сконструировано так, что установить колесо с размером больше штатного невозможно; а вот двухколесные садовые тележки в основной массе позволяют такую замену. (См. также статью Культиватор для дачи: особенности.)

Тормоз

Он полезен в тех редких случаях, когда четырехколесные садовые тележки эксплуатируются на участке с заметным уклоном. Если колеса неповоротные, тормозом достаточно снабдить одно из них; для поворотных желательно укомплектовать тормозами любые два колеса из четырех.

Изделие с тормозом.

Исследование образцов

Чтобы сориентировать потенциального покупателя в ценах на интересующую нас продукцию и в ее ассортименте, мы исследуем несколько образцов.

Название модели	Максимальная нагрузка, кг	Диаметр, мм	Материал ступицы	Розничная стоимость, рубли
PR 1805	180	250	ПВХ	260,7
PR 2400	190	360	Полиамид	316,05
PR 3006	250	400	Сталь	405,38
PR 3009	350	355	Сталь	750

Нецелевое использование

Что можно использовать вместо фабричных колес в самодельных конструкциях? Приведем несколько примеров.

Тележка для мусора.

Здесь использованы колеса от давно почившего отечественного мопеда «Карпаты». Благодаря большому диаметру и пневматическим шинам они обеспечивают отменную проходимость.

Тачка с электромотором.

Этот мутант изготовлен на основе детского двухколесного велосипеда. Передняя вилка снабжена покупным колесом для тачки; задняя ось была удлинена и вместо ведомой звездочки обзавелась шкивом для ремня.

Тачка на мотоциклетном колесе.

Здесь донором стал мотоцикл «Урал». Тележка предназначена для перевозки стройматериалов; максимальная нагрузка ограничена только физическими возможностями владельца.

Заготовка для тележки на велосипедном колесе.

Старый велосипед тоже может пожертвовать свои запчасти для садовой тачки. Эта конструкция, пожалуй, не из самых удачных: завышенный центр тяжести сделает ее трудноуправляемой.

Тележка из старой коляски.

В этом варианте конструкция-донор не претерпела никаких модификаций. Фактически, с коляски просто снят верх, а на сетку для сумок установлено оцинкованное корыто. Результат — готовая садовая тележка на 4 колесах.

Крепление

По понятным причинам инструкция по креплению колеса к самодельной тележке зависит от его диаметра и конструкции рамы. Продемонстрируем несколько возможных решений.

Крепление болтами к сварной раме.

Подшипник зафиксирован парой гаек на шпильке М20. Осталось лишь продеть шпильку в отверстия рамы.

Колхозный стиль: подшипник запрессован в деревянную ступицу. Ось намертво приварена к раме.

Заключение

Надеемся, что наш экспресс-обзор возможных решений поможет читателю в дачном творчестве. Как обычно, в видео в этой статье можно найти дополнительную тематическую информацию. Успехов!
