1.5.25 Включение очистителя и омывателя заднего стекла
Для включения очистителя и омывателя поверните рукоятку на торце рычага в нужное положение.
Ключ зажигания должен находиться в положении On.
При нахождении рычага в положении INT стеклоочиститель будет работать в прерывистом режиме.
Стеклоомыватель включается при двух крайних положениях рукоятки. При отпускании рукоятка автоматически возвращается из этих положений.
Омыватель фар
Время от времени проверяйте уровень жидкости в бачке через прозрачную стенку. Доливайте жидкость для омывания стекол.
Предупреждение
Запрещается включать омыватель фар при пустом бачке, в противном случае возможен перегрев электродвигателя.
Дизайн и разработка сайта
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

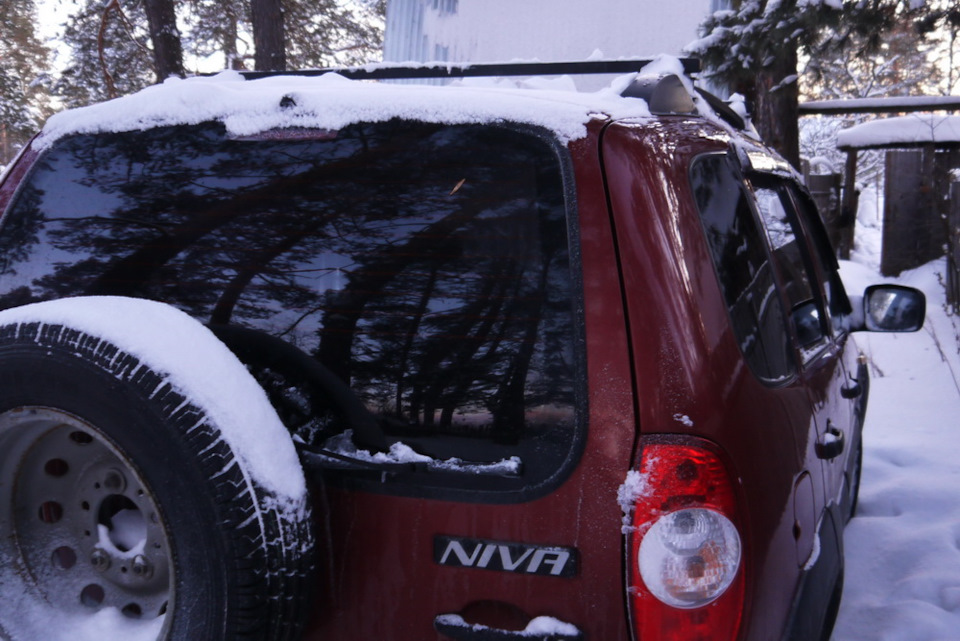

Задний дворник, самопроизвольное включение
Однажды вдруг стал сам включаться задний дворник. Потом он стал включаться при включении зажигания, потом при включении дворников на лобовом, потом при включении поворотников и даже при нажатии кнопки одометра-часов-термометра, и просто при постукивании по приборной панели. И с задней двери доносился треск и щелканье моторчика. Интернет всезнающий подсказал, что скорее всего дело в подрулевом переключателе дворников. Как-то сподобился и снял кожухи, снял переключатель дворников, почистил контактики — не помогло. На следующий день заехал в мастерскую проверить аккумулятор (аккум на следующую зиму надо будет новый покупать) и заодно попросил проверить подрулевые переключатели. Пришлось купить новый, благо магазин был недалеко.
13 марта 2021 Метки: поломка
Задний «дворник» Нива 21213, схема подключения
Автомобиль Нива 21213 оборудован очистителем стекла задней двери («дворником»).
Он состоит из моторедуктора (установленного под обивкой задней двери), рычага и щетки на стекле.
Задний «дворник» Нива 21213, схема подключения
Описание схемы
Питание в электрическую цепь включения моторедуктора очистителя задней двери автомобиля Нива 21213 подается с вывода «30» генератора. Цепь защищена предохранителем №1 в основном блоке предохранителей.
Включение заднего «дворника» производится нажатием на клавишу переключателя, расположенного на панели приборов с левой стороны. Первое положение клавиши включает очиститель стекла задней двери, второе ее омыватель.
Примечания и дополнения
— Внутри моторедуктора имеется термобиметаллический предохранитель, размыкающий его электрическую цепь при перегрузке.
— Для быстрой очистки стекла задней двери в помощь к очистителю можно включить обогрев заднего стекла.
Стеклоочиститель и омыватель заднего стекла
(устройство, характеристика, электросхема)
Очиститель стекла двери багажника (задний «дворник» ) состоит из моторедуктора типа 471.3730, рычага и щётки. Укладка рычага со щеткой – правая по ходу автомобиля. Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. Неисправный моторедуктор заменяют новым.
Длина щётки заднего «дворника» — 305 мм.
Техническая характеристика моторедуктора
Очиститель включается клавишным переключателем на панели приборов (первое положение – фиксированное). При дальнейшем нажатии переключателя (нефиксированное положение) включается и омыватель заднего стекла.
