Как проверить катушку зажигания на чери амулет а15

Как проверить катушку зажигания на чери амулет а15

лишь бы работала и искра была

Добавлено спустя 1 минуту 31 секунду:

индукционная катушка это не трансформатор. Нефиг его мерить!

Добавлено спустя 4 минуты:

GROMO писал(а):

В поисках утраченных кобыл добрался до катушки зажигания

Категорически не согласен с выше сказанным. Сегодня целый второй день как юзаю другую катушку — провалов нету, динамика разгона ровная на всех оборотах и главное расход упал с 13 до 9
_________________
Подпись

Chery Amulet. Нет искры

Амулет а15. эбу м7.9.7. на ДПКВ нет импульса. на разъёме 2х2.5в. провода до эбу звонятся, не замыкаются. на эбу все «+», «-» есть. грм на месте и, даже, маховик крутится. если есть какие мысли или кто-нибудь сталкивался, ПОЖАЛУЙСТА, ПОМОГИТЕ СОВЕТОМ!

avtonenavist

sergcr Местный житель
Автодиагностика

Регистрация: 12.09.2006 Сообщений: 6,875 Адрес: Россия, Крым, г. Бахчисарай
#2 sergcr, 29.03.2013 00:35
Сообщение от avtonenavist: ^
на ДПКВ нет импульса.
Нажмите, чтобы раскрыть.
Ну если его нет, значит ДПКВ зменить.

sergcr

avtonenavist Местный житель
автомеханик

Регистрация: 28.03.2013 Сообщений: 43 Адрес: Брянск
#3 avtonenavist, 29.03.2013 00:38

три новых датчика. на осциллографе есть сигнал когда прикасаешся металлом, ставишь на место — сигнала нет.

avtonenavist

sergcr Местный житель
Автодиагностика

Регистрация: 12.09.2006 Сообщений: 6,875 Адрес: Россия, Крым, г. Бахчисарай
#4 sergcr, 29.03.2013 00:41
Снимите сигнал на прокрутке осцилографом, его размах. Задающий там на маховике, может что с венцом.

sergcr

ГАРРИК Посетитель
Регистрация: 22.08.2009 Сообщений: 2,002 Адрес: Украина. Харьковская обл.
#5 ГАРРИК, 29.03.2013 00:50
Сообщение от sergcr: ^
Снимите сигнал на прокрутке осцилографом, его размах. Задающий там на маховике, может что с венцом.
Нажмите, чтобы раскрыть.

Не всем китайцам знакомо слово «допуск», а может был удар или замена/ремонт кпп? Да может стоит просто вытащить ДПКВ и заглянуть при прокрутке внутрь?

Последний раз редактировалось ГАРРИК; 29.03.2013 в 00:51 .

ГАРРИК

sergcr Местный житель
Автодиагностика

Регистрация: 12.09.2006 Сообщений: 6,875 Адрес: Россия, Крым, г. Бахчисарай
#6 sergcr, 29.03.2013 00:53
Сообщение от ГАРРИК: ^
и заглянуть при прокрутке внутрь?
Нажмите, чтобы раскрыть.
Да. Там удобный доступ.

sergcr

avtonenavist Местный житель
автомеханик

Регистрация: 28.03.2013 Сообщений: 43 Адрес: Брянск
#7 avtonenavist, 29.03.2013 00:53
маховик крутится. зубцы чистые. зазор меньше миллиметра

avtonenavist

разработка систем обработки и защиты информации

Регистрация: 21.05.2008 Сообщений: 1,066 Адрес: Челябинск
#8 engineerDRTS, 29.03.2013 08:46
Сообщение от avtonenavist: ^
маховик крутится. зубцы чистые. зазор меньше миллиметра
Нажмите, чтобы раскрыть.
Остаётся ещё сам разъём проверить к датчику.

engineerDRTS

avtonenavist Местный житель
автомеханик

Регистрация: 28.03.2013 Сообщений: 43 Адрес: Брянск
#9 avtonenavist, 29.03.2013 10:17
но когда прикасаешься металлом, импульс то проходит

avtonenavist

Саша-Ирпень Посетитель
автоэлектрика

Регистрация: 28.12.2011 Сообщений: 200 Адрес: Украина, Киев
#10 Саша-Ирпень, 29.03.2013 10:46
Сообщение от avtonenavist: ^
Амулет а15. эбу м7.9.7. на ДПКВ нет импульса. на разъёме 2х2.5в. . ПОЖАЛУЙСТА, ПОМОГИТЕ СОВЕТОМ!
Нажмите, чтобы раскрыть.

И здесь и на другом форуме вам советовали снять осциллограмму.
Я правильно понял слова «на разъёме 2х2.5в.», что на стартерной прокрутке ДПКВ выдает 2,5 в? Если да, то чем вам это не нравиться? Вот вам работающий Амулет, на котором на ХХ ок. 4 в.

Сообщение от avtonenavist: ^
но когда прикасаешься металлом, импульс то проходит
Нажмите, чтобы раскрыть.

Подключите осцил к ДПКВ. Включите зажигание. На ДПКВ должно появиться напряжение. (Как на моем скрине). Потом включайте запись и включайте стартер.
Ваш осцил может записывать сигнал?

ДПКВ на этом авто, (как и на подавляющем большинстве других), индуктивного типа. Поэтому, выходное напряжение датчика будет напрямую зависеть от оборотов мотора. Зависимость здесь простая — чем ниже обороты, тем ниже и напряжение. (И, соответственно, наоборот).

Изображения:

ДПКВ Амулет.png

Размер файла: 32.5 Кб Просмотров: 387

ДПКВ стоИт.png

Размер файла: 29.7 Кб Просмотров: 384
Последний раз редактировалось Саша-Ирпень; 29.03.2013 в 11:05 .

Саша-Ирпень

avtonenavist Местный житель
автомеханик

Регистрация: 28.03.2013 Сообщений: 43 Адрес: Брянск
#11 avtonenavist, 29.03.2013 12:50

прямая линия при прокрутке остаётся, есть лишь небольшой шум в пределах 0.2в, который импульсами никак не назовёшь.

avtonenavist

Сообщений: n/a
#12 Иоанн, 29.03.2013 13:11
Сообщение от avtonenavist: ^
прямая линия при прокрутке остаётся
Нажмите, чтобы раскрыть.

Вас спрашивали про разъем ДПКВ, заменили? Или сам ДПКВ, раз ровная линия.

Правда остается ещё сам ЭБУ под вопросом. История, что за ПО там? Соответствует ли?

Саша-Ирпень Посетитель
автоэлектрика

Регистрация: 28.12.2011 Сообщений: 200 Адрес: Украина, Киев
#13 Саша-Ирпень, 29.03.2013 13:39
Сообщение от avtonenavist: ^

прямая линия при прокрутке остаётся, есть лишь небольшой шум в пределах 0.2в, который импульсами никак не назовёшь.

Нажмите, чтобы раскрыть.

Как то не очень понятно — при приближении металл. детали к ДПКВ всплеск есть, а при прокрутке. А к другим выводам датчикавы пробовали подключаться?

Или, как вариант, можно попробовать подключить осцил к ДПКВ, с отключенным от него штатным разъёмом автомоб. проводки. (Поскольку датчик индуктивный, то сигнал он покажет. Подобным образом я смотрю сигнал с генератора, венца карб. авто и т. п.)
Если сигнал появиться, то имеется проблема с проводкой, (Или ЭБУ, что менее вероятно).

А как вы измеряли зазор между зубчатым венцом и ДПКВ?

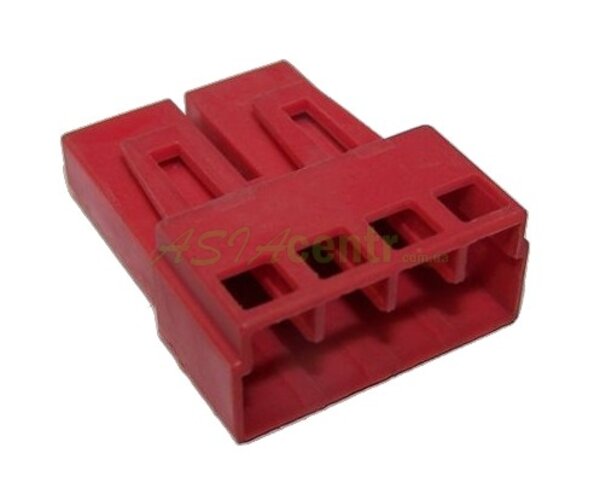

Переходник разъем блока предохранителей Карри Karry 1.5 1.6 МКПП на Чери Амулет A11-3723011-original

Обмен в течение 14 дней после покупки, и только если товар не использовался. То есть на нем нет следов установки, эксплуатации или конструктивных изменений. Только это означает, что товар ЦЕЛЫЙ. При этом должна быть сохранена оригинальная упаковка со всеми составляющими.

Высказывайте свое мнение в виде отметок по пятибалльной шкале. Ваша оценка товара и качества оказанных нами услуг позволит сделать нашу работу еще эффективнее, а вашу покупку — проще и доступнее.

• Автомобиль:
  Chery Amulet
• Группы запчастей:
  Амортизаторы задниеАмортизаторы передниеБалкаБампер заднийБампер переднийБарабан тормознойБачекБачок омывателяБачок расширительныйБачок гидроусилителяБагажникБензобакБлок управленияБолты ГБЦБолты, Винты крепленияБрызговики передние, задниеВалВентилятор охлаждения, печкиВилкаВкладыши коренныеВкладыши шатунныеВтулкиВтулки стабилизатораВтулка рулевой рейкиВысоковольтные проводаГайкиГенераторГидрокомпенсатор клапанаГидроусилительГлушитель, труба выхлопнаяГБЦ Головка блока цилиндровГофра глушителя, двериГРМ ременьДатчикДатчики ABSДатчики давления воздухаДатчик давления маслаДатчики заднего ходаДатчик кислорода лямбда-зондДатчик коленвалаДатчик дросельной заслонкиДатчик распредвалаДатчик стоп сигналаДатчик скоростиДатчик топливаДатчик (Регулятор) холостого ходаДатчик температурыДатчик детонацииДвериДворник, щеткиДиск сцепленияДиски тормозныеДифференциал кппДроссельЗаглушка, пробкаЗамок зажиганияЗажиганиеЗамок, личинки замковЗеркало заднего видаКапотКатушка зажигания, ключКлапанаКлапана выпускныеКлапана впускныеКлапана рокерКлапана сухарьКлапанная крышкаКлеммаКлипса, заглушкаКнопки переключенияКожух ремня ГРМКоленвал двигателяКоллектор выпускной, впускнойКолодки тормозные передниеКолодки тормозные задниеКольца поршневыеКолпачекКорзина сцепленияКоробка передачКорпусКрылоКронштейныКреплениеКрепеж глушителяКрышкаКрышка бачка расширительногоКрышка маслаКрышка бензобакаКулисаЛампочкаЛючокМаховикМолдингМоторМотор омывателяМотор стеклоподъемникаМуфтаНакладки, арки, рамкиНасос водяной, ПомпаНасос гидроусилителяНасос масляныйНасос топливный бензонасосОбшивкаОпора амортизатора переднегоОпора амортизатора заднегоОтбойники амортизатораПалец поршневойПанель приборов, торпедаПанели, Стойки кузоваПатрубок сапуна вентиляции картераПатрубок расширительного бачкаПатрубок радиатораПатрубок помпыПатрубок воздушного фильтраПатрубокПедальПетли капота, двериПечка, отопительПлафоныПереключателиПоворотный кулакПоддон двигателя, картераПодкрылки передние, задниеПодушка радиатораПодушка двигателя, опорыПодшипникПодшипники ступицыПодшипник выжимнойПодшипник генератора, стартераПодшипник КппПолуось, привод колесаПоршня 0.25, 0.5, STDПоршень суппортаПредохранителиПробкаПрокладки, Комплект прокладокПрокладки глушителяПрокладки ГБЦКомплект прокладок двигателяПрокладка клапанной крышкиПрокладки КПППрокладки насосаПрокладки поддонаПрокладки дроссельной заслонкиПрокладка термостатаПроставкиПружиныПружина задняяПружина передняяПыльникиПыльники ШрусаПыльники амортизатораРадиатор охлажденияРадиатор кондиционераРадиатор печкиРаспредвал двигателяРегуляторыРезонаторРейкаРелеРеле ВтягивающееРеле поворотовРеле вентилятораРемень ГУРРемень генератораРемень КондиционераРемкомплектыРемкомплект суппорта тормозногоРешеткиРоликГРМ РоликиРолики генератораРолики кондиционера, ГУРРулевая колонкаРулевые наконечникиРучки наружныеРучки внутренниеРучник, Стояночный тормозРычагиСайлентблок рычага, балкиСайлентблок переднего рычагаСайлентблок заднего рычагаСайлентблок балкиСальник коленвалаСальник распредвалаСальники КППСальник полуосиСальник клапанаСальникСапунСвечиСинхронизаторыСтартерСтабилизаторСтеклоСтекло омывательСтеклоподъемник, ЭлектростеклоподъемникСтойки стабилизатораСтупицаСуппортаСцепление, диск, корзина, выжымнойСкобаТермостатТрапеция стеклоочистителяТросТрос ручникаТрос печкиТрос замкаТрос газаТрос сцепления, КППТрубкаТрубка тормознаяТрубка кондиционераТрубка топливнаяТрубка гидроусилителяТяга рулеваяУплотнителиУказатели поворотафары, противотуманкиФиксаторыФильтр масляныйФильтр топливныйФильтр воздушныйФильтр АКППФильтр салонаФонариФорсунки топливныеХомутЦилиндр тормознойЦилиндр сцепленияЦепьШайбыШаровые опорыШатуныШестерняШестерни коленвалаШестерни распредвалаШестерни передач 1, 2, 3, 4, 5, заднейШкивШлангиШланг тормознойШпилькиШРУС наружныйШрус внутреннийШток КППЩуп масляныйЭмблемы
• Для ремонта:
  Chery

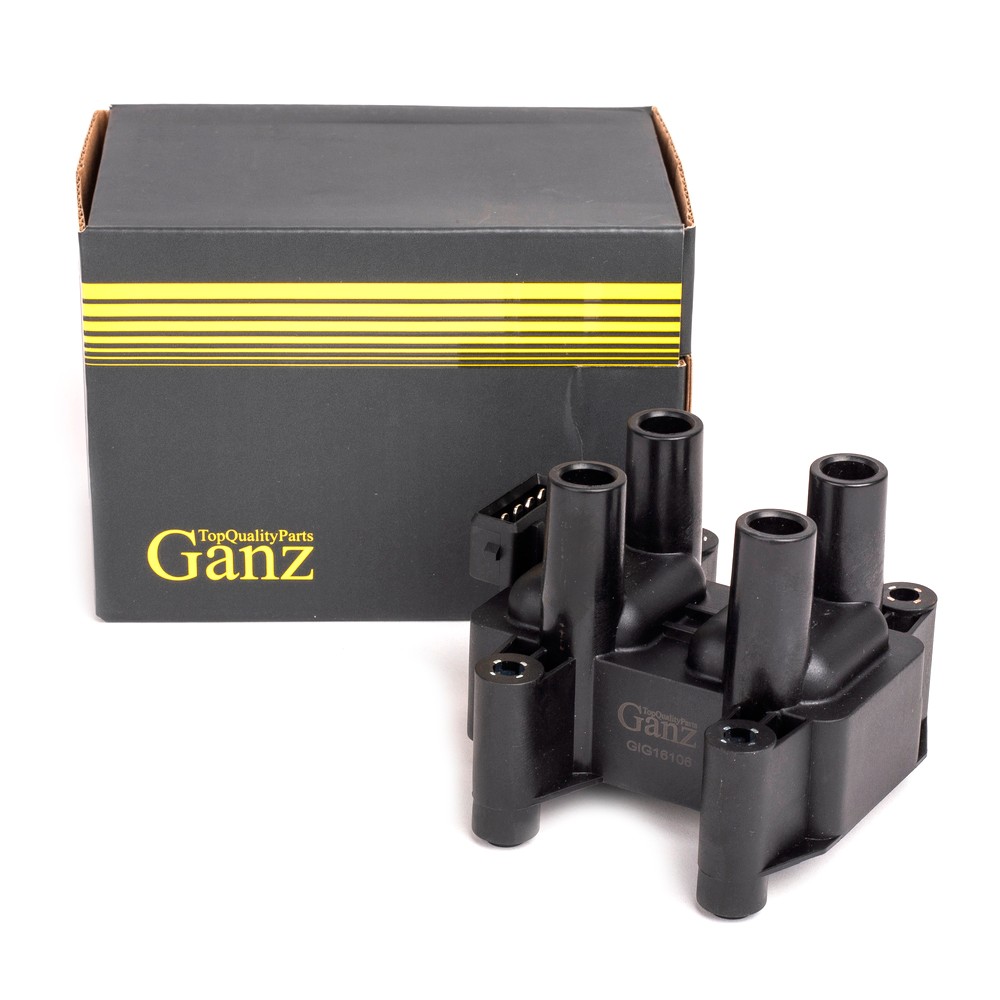

Катушка зажигания для Chery Amulet (A15) 2006-2012 новые и б/у в
