Как оценить состояние тормозных колодок без их демонтажа? Есть вариант!
У многих нет такой проблемы, так как есть датчик износа и скрипун. Но на моем авто нет ни того ни другого. ВАГ, вероятно, сэкономил на прокладке двух проводков десятки тысяч рублей (кстати, может, есть методика подключения датчика?)…Короче, экономили, на чем только могли. На безопасность – срать.
Мы все спецы и знаем, как это делается. Самый простой способ – визуально. Просто посмотреть на них. И становится все ясно. Но я не ищу легких путей. Я же инженер, нужны конкретные цифры. Вот на их основе и будем принимать все решения. Так как это сделать? «Колумбиком» и линейкой не подлезть. Колеса скидывать в -25 мороза нет никакого желания.

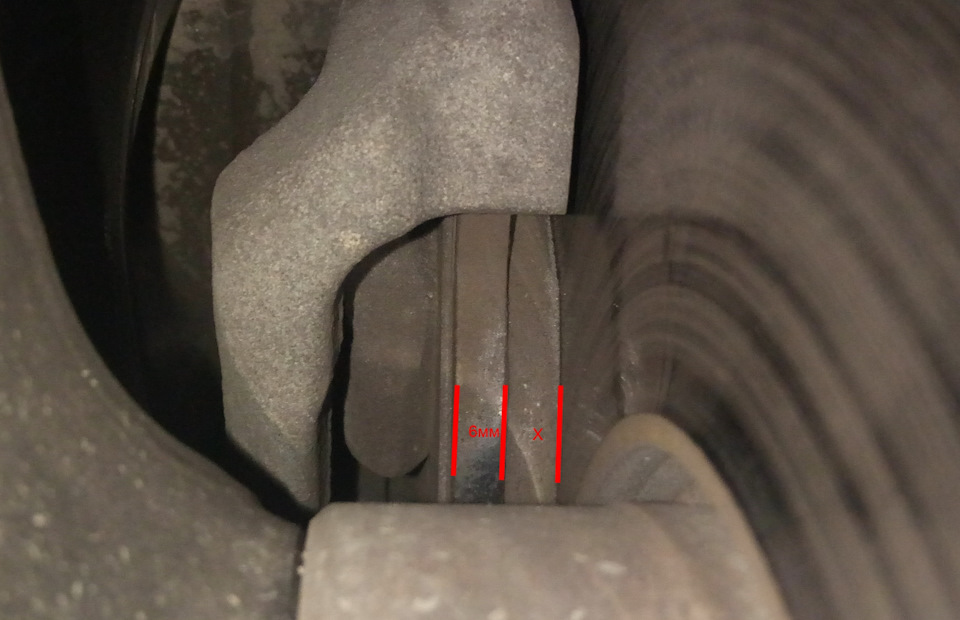

Необходим базовый навык фотографа. Беру телефон (а еще есть эндоскоп, было бы еще точнее, но хорошая мысля, приходит опосля) фоткаю сквозь диск тормозные колодки. Камеру располагаю перпендикулярно плоскости колодок (см. фото). Не забываем, что в передней части колодки изнашиваются сильнее. В задней меньше. Естественно фоткаю переднюю часть колодки. Для тех, кто не понял (или не знает), передние тормозные колодки фоткал сверху. Задние нужно фоткать снизу. Посмотрите на суппорт, и станет понятно. Это все работы, которые нужно проделать на улице. 1 минута.

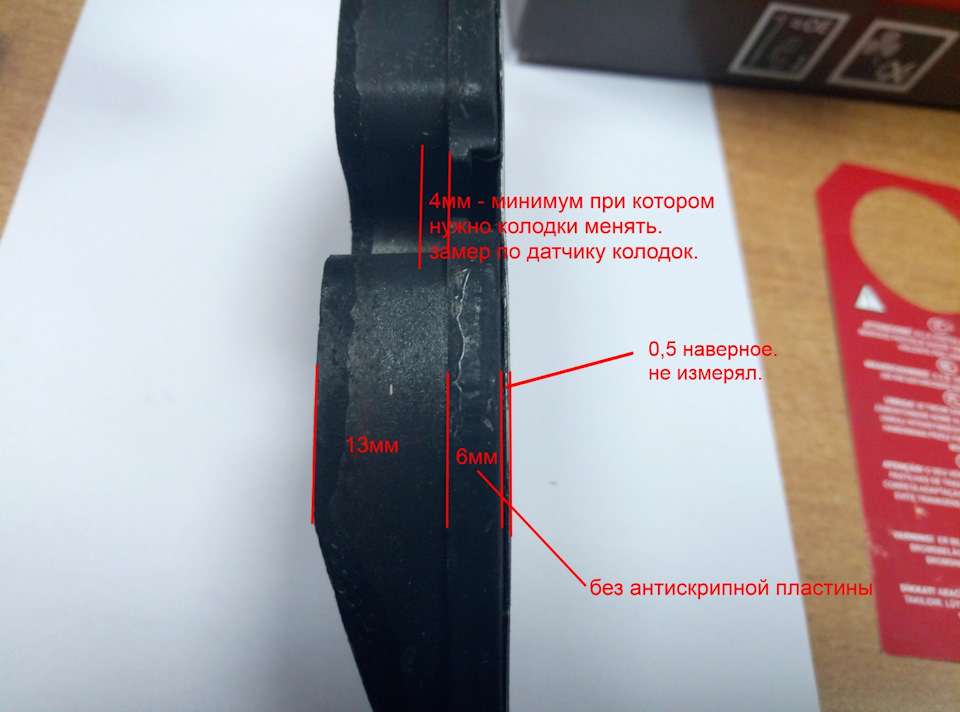

Измеряю заблаговременно купленные колодки TRW. Зная размеры колодок в оригинале. На распечатанном фото определяю масштабы и произвожу расчет толщины оставшегося фрикциона. Так же можно определить какой километраж эти колодки еще проживут и возможно подгадать их замену с очередным ТО, например. Но главное, это, конечно же, спокойствие.
Если оказалось полезно не забываем жамкнуть «Нравится». А в этой теме я расскажу как проверить колодки TRW на подлинность.
Пробег: 40 000 км
1 февраля 2018 Метки: расходники
Проверка состояния тормозного диска и колодок передних колес Skoda Octavia
В зависимости от комплектации автомобиля Шкода Октавия в тормозных механизмах колес установлены электрические или механические сигнализаторы предельного износа тормозных колодок, при срабатывании которых необходима срочная проверка тормозных колодок и дисков.
Электрические сигнализаторы установлены на колодках тормозов. При достижении минимально допустимой толщины накладок во время торможения контакт индикатора износа соприкасается с тормозным диском, замыкает электрическую цепь сигнальной лампы тормозов в комбинации приборов, предупреждающей о наступлении предельного износа накладок тормозных колодок.
Механические сигнализаторы представляют собой закрепленные определенным образом на тормозных колодках металлические пластинки. По мере истирания фрикционной накладки пластинка постепенно приближается к поверхности тормозного диска. При достижении минимально допустимой толщины накладки край пластинки и поверхность диска соприкасаются. В момент торможения появляется характерный скрипящий звук. Это сигнал о необходимости проверки и замены колодок.
После срабатывания электрического или механического сигнализатора эксплуатировать автомобиль можно, но необходимо избегать интенсивных торможений и как можно скорее заменить тормозные колодки.
Чтобы необходимость замены колодок не застала вас врасплох, не дожидайтесь срабатывания сигнализаторов износа. Перед дальней поездкой или при перестановке колес визуально проверяйте степень износа колодок и дисков тормозных механизмов.
Для проверки тормозных дисков и колодок Вам потребуется штангенциркуль или линейка.
1. Для проверки передних тормозных механизмов поднимите переднюю часть автомобиля домкратом. Для предотвращения случайного пуска двигателя выньте ключ из замка зажигания. Снимите соответствующее переднее колесо.
ПРЕДУПРЕЖДЕНИЕ
В зависимости от того, какую часть автомобиля поднимаете, установите под колеса противоположной стороны противооткатные упоры («башмаки»).
2. Проверьте подвижность поршней направляющих пальцев тормозного механизма отверткой, вставленной между диском и тормозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршень в тормозном цилиндре или направляющие пальцы суппорта.
3. Проверьте через отверстие в корпусе тормозной скобы состояние тормозных колодок. Если толщина фрикционных накладок менее допустимой (таблица), замените тормозные колодки.
ТЕХНИЧЕСКИЕ ДАННЫЕ ТОРМОЗНЫХ МЕХАНИЗМОВ
ПРИМЕЧАНИЕ
Измеряется только толщина фрикционной накладки (для наглядности показано на снятой колодке). Толщина металлической пластины основания колодки при измерении не учитывается.
4. Измерьте толщину тормозного диска в зоне рабочей поверхности. Если его толщина меньше предельно допустимого значения (см. табл.), замените тормозной диск.
5. Поверхность диска изнашивается неравномерно. На наружной окружности диска остается буртик, поэтому более правильно измерять толщину диска микрометром.
6. Осмотрите перемычки А воздушных каналов охлаждения диска. При обнаружении трещин в перемычках диск подлежит обязательной замене.
7. Аналогично проверьте тормозные механизмы второго переднего колеса.
8. Для проверки тормозных колодок заднего тормозного механизма снимите заднее колесо и проверьте подвижность поршней и направляющих пальцев тормозного механизма
отверткой, вставленной между диском и тормозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршень в тормозном цилиндре или направляющие пальцы суппорта.
9. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок менее допустимой (см. табл.), замените тормозные колодки.
10. Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл), замените тормозной диск.
Рис. 1154. Проверка эффективности стояночного тормоза.
11. Поверхность диска изнашивается неравномерно. На наружной окружности диска остается буртик, поэтому более правильно измерять толщину диска микрометром (см. п. 5).
12. Аналогично проверьте тормозные механизмы второго заднего колеса.
ПРИМЕЧАНИЕ
Заменяйте колодки в следующих случаях:
— загорелась сигнальная лампа в комбинации приборов вследствие срабатывания датчика износа тормозных колодок;
— поверхность накладок замаслена;
— накладки непрочно соединены с основанием.
См. также: Тормоза Шкода Октавия. Проверка вакуумного усилителя тормозов.
Как проверить колодки skoda octavia
Форум об эксплуатации автомобилей Шкода Октавия (Skoda Octavia) на платформе А4, начиная с 2005г получившей обозначение Тур (Tour) 1996 – 2010.
Сообщений: 19 • Страница 1 из 2 • 1 , 2
Как вычислить датчик колодок?
AnTONIo! » Чт, 26 апр 2007, 16:19
Надо купить тормозные колодки на А4, которые бывают с датчиками или без. Не могу определить как на моей машине есть датчик на колодках или нет?
Продавец в магазине сказал, что при включении зажигания на приборке при наличии датчика должна появляться в тестовом рижиме желтая пиктограмка, схематично типа тормозной диск и суппорт на нем. У меня такой пиктограммы нет.
Еще говорят нужно посмотреть идут ли к суппорту провода. Когда менял резину смотрел. На передке 2 шланга: тормозной и еще тоненький, к суппорту подходит, возможно внутри него провода?
На заднем колесе также, один шланг тормозной, а второй тоненький, может внути него тросик ручника?
Еще слышал что датчики если есть, то по диагонали стоят, а не на всех колодках, типа переднее правое и заднее левое.
Вобщем не знаю как определить.
Octavia Combi FL 1.8 TSI DSG *337**
Сергулёк » Чт, 26 апр 2007, 22:26
Очень просто вышел из этой ситуации,буквально 5 дней назад,в магазине не могли определить,какие у меня колодки,я взял купил с датчиками,на СТО оказалось что у меня колодки без датчиков,вопрос решился очень быстро,оторвали датчик и колодки встали как родные.
Сергулёк Сообщения: 105 Зарегистрирован: Вт, 01 авг 2006, 15:24 Откуда: Москва СВАО Новослабодская
Re: Как вычислить датчик колодок?
Salarus » Чт, 26 апр 2007, 23:33
AnTONIo! писал(а): На передке 2 шланга: тормозной и еще тоненький, к суппорту подходит, возможно внутри него провода?
CHEh`OF » Пт, 27 апр 2007, 6:22
у меня ,в комплектации «элеганс» ,нет датчика износа колодок.
я так первый раз чуть диски не запорол,надеясь на датчик
AnTONIo! » Пт, 27 апр 2007, 11:40
У меня тоже элеганс и похоже тоже нет.
Скажите, есть у кого такая пиктограмма износа колодок на приборке.
Octavia Combi FL 1.8 TSI DSG *337**
Re: Как вычислить датчик колодок?
Tushkan » Пт, 27 апр 2007, 11:54
AnTONIo! писал(а): Надо купить тормозные колодки на А4, которые бывают с датчиками или без. Не могу определить как на моей машине есть датчик на колодках или нет?
А снять колесо и посмотреть,есть ли провод от колодки как,слабо?Чего гадать и надеяться на лампочку приборки
Nicky » Пт, 27 апр 2007, 12:07
А я вот не пойму — не проще ли по ВИН номеру посмотреть — есть у тебя датчик или нет?
Какие-то у вас сложные схемы — снять колесо, посмотреть шланги. Всё гораздо проще решается, господа
- Сайт
- ICQ
AMP » Пт, 27 апр 2007, 12:09
Не слышал о реальных шкодах для РФ с датчегом.
Tushkan » Пт, 27 апр 2007, 12:26
Nicky писал(а): А я вот не пойму — не проще ли по ВИН номеру посмотреть — есть у тебя датчик или нет?
Какие-то у вас сложные схемы — снять колесо, посмотреть шланги. Всё гораздо проще решается, господа
По VIN очень сложно надо ещё знать где посмотреть или у кого спросить,а колесо-вот оно родное
MART » Пт, 27 апр 2007, 12:49
AMP писал(а): Не слышал о реальных шкодах для РФ с датчегом.
У меня по вин вроде как с датчегом.
Skoda Octavia А5 RS FL SPRINT YELLOW 2012 борт *868**197
Skoda Octavia A4 WTS(AUM) RED 2007-2011 -БЫЛА
Капитан волейбольной команды «SKODA»
MART Сообщения: 3137 Зарегистрирован: Пн, 10 июл 2006, 11:45 Откуда: МОСКВА, СЗАО, МИТИНО
Re: Как вычислить датчик колодок?
AnTONIo! » Пт, 27 апр 2007, 12:56
Tushkan писал(а):
А снять колесо и посмотреть,есть ли провод от колодки как,слабо?Чего гадать и надеяться на лампочку приборки
а прочесть пост полностью слабо?
AnTONIo! писал(а): Когда менял резину смотрел. На передке 2 шланга: тормозной и еще тоненький, к суппорту подходит, возможно внутри него провода?
Nicky писал(а): А я вот не пойму — не проще ли по ВИН номеру посмотреть — есть у тебя датчик или нет?
Ир, может быть и проще, если знать о таком способе и как им пользоваться или если соклубники расскажут про него, а не будут лишь задавать риторические вопросы
Octavia Combi FL 1.8 TSI DSG *337**
MART » Пт, 27 апр 2007, 12:58
Вин свой дай пробью.
Skoda Octavia А5 RS FL SPRINT YELLOW 2012 борт *868**197
Skoda Octavia A4 WTS(AUM) RED 2007-2011 -БЫЛА
Капитан волейбольной команды «SKODA»
MART Сообщения: 3137 Зарегистрирован: Пн, 10 июл 2006, 11:45 Откуда: МОСКВА, СЗАО, МИТИНО
Re: Как вычислить датчик колодок?
Nicky » Пт, 27 апр 2007, 13:03
AnTONIo! писал(а):
Nicky писал(а): А я вот не пойму — не проще ли по ВИН номеру посмотреть — есть у тебя датчик или нет?
Ир, может быть и проще, если знать о таком способе и как им пользоваться или если соклубники расскажут про него, а не будут лишь задавать риторические вопросы
Звонишь, например, вот сюда, диктуешь свой ВИН и всё спрашиваешь.
А также к любому официалу в отдел запчастей, они тоже могу посмотреть по ЕТКЕ.
- Сайт
- ICQ
MART » Пт, 27 апр 2007, 13:06
Или вот здесь http://www.vw-club.ru/vw/vin/
Skoda Octavia А5 RS FL SPRINT YELLOW 2012 борт *868**197
Skoda Octavia A4 WTS(AUM) RED 2007-2011 -БЫЛА
Капитан волейбольной команды «SKODA»
MART Сообщения: 3137 Зарегистрирован: Пн, 10 июл 2006, 11:45 Откуда: МОСКВА, СЗАО, МИТИНО
Nicky » Пт, 27 апр 2007, 13:08
Да или хотя бы через тотже http://www.exist.ru, там тоже есть функция поиска запчасти по ВИНу..
- Сайт
- ICQ
Как проверить колодки skoda octavia
Форум об эксплуатации автомобилей Шкода Октавия (Skoda Octavia) на платформе А4, начиная с 2005г получившей обозначение Тур (Tour) 1996 – 2010.
Сообщений: 5 • Страница 1 из 1
Горит датчик износа колодок
murazgul » Пн, 18 фев 2019, 18:43
Добрый день. Собсна столкнулся с такой проблемой. Выходные загорелся датчик износа колодок. Поехал на сто менять колодки, там глянули и сказали, что менять нету смысла , ещё можно ездить и ездить. Кто-нибудь сталкивался с такой ситуации ? стоит ли менять колодки или же просто датчик «барахлит» (горит уже 3 день, постоянно)
murazgul Сообщения: 3 Зарегистрирован: Вс, 17 июн 2018, 13:11
Re: Горит датчик износа колодок
Meser » Ср, 20 фев 2019, 14:50
Разъём около колодки проверьте, возможно в нём пропал контакт.
Octavia A4 1.8TTour AGU мкпп 2007
Meser Сообщения: 3573 Зарегистрирован: Чт, 23 авг 2012, 21:56 Откуда: Москва
Re: Горит датчик износа колодок
СкРоМнЫй » Ср, 20 фев 2019, 17:13
Глянь еще уровень жидкости в бачке.
Octavia Combi А7 Topaz- 1.8 мкпп- Elegans
СкРоМнЫй Сообщения: 39 Зарегистрирован: Ср, 12 ноя 2014, 21:10 Откуда: Москва
Re: Горит датчик износа колодок
gres » Чт, 21 фев 2019, 8:34
Датчик износа колодок ставится на внутренней колодке со стороны водителя(два провода замкнутые между собой в теле колодки), если колодки еще живые, и горящая сигнальная лампа напрягает надо провода которые отвалились от колодки зачистить соединить и заизолировать, желательно синей изолентой https://www.youtube.com/watch?v=32HCQwRwDkA (видео не мое)
СкРоМнЫй писал(а): Глянь еще уровень жидкости в бачке.
Уровень тормозной жидкости здесь ни причем, но проверить никогда не помешает
Обладатель TOURa 1.6 BFQ + WTS + кондей
gres Сообщения: 703 Зарегистрирован: Пн, 07 апр 2008, 14:20 Откуда: Тамбов — Сергиев Посад
Re: Горит датчик износа колодок
slavinivan » Чт, 16 май 2019, 11:50
тоже рано,всего через 2 года загорелась лампочка стершихся колодок. сегодня разобрал ,снял колодки и обнаружил что нижняя часть той накладки что с датчиком изношена гораздо сильнее остальной площади накладки. заглянул на диск что изнутри и обнаружил что там толстый слой ржавчины вперемежку с грязью , легкими ударчиками молоточка отбил этот слой по всему диаметру диска . колодочки всеравно сменил,раз уж купил новые а старые оставил на «черный день». с правой стороны ситуация была похожая но чуть меньше. Понятно теперь почему рано загорелась лампа . Да и звуки нехорошие при торможении иногда были, видимо нужно чаще туда заглядывать
octavia tour BCA
slavinivan Сообщения: 99 Зарегистрирован: Чт, 21 окт 2010, 19:53 Откуда: ижевск
Сообщений: 5 • Страница 1 из 1
