Как подключить магнитолу на рено сандеро

Подключение магнитолы часть 1

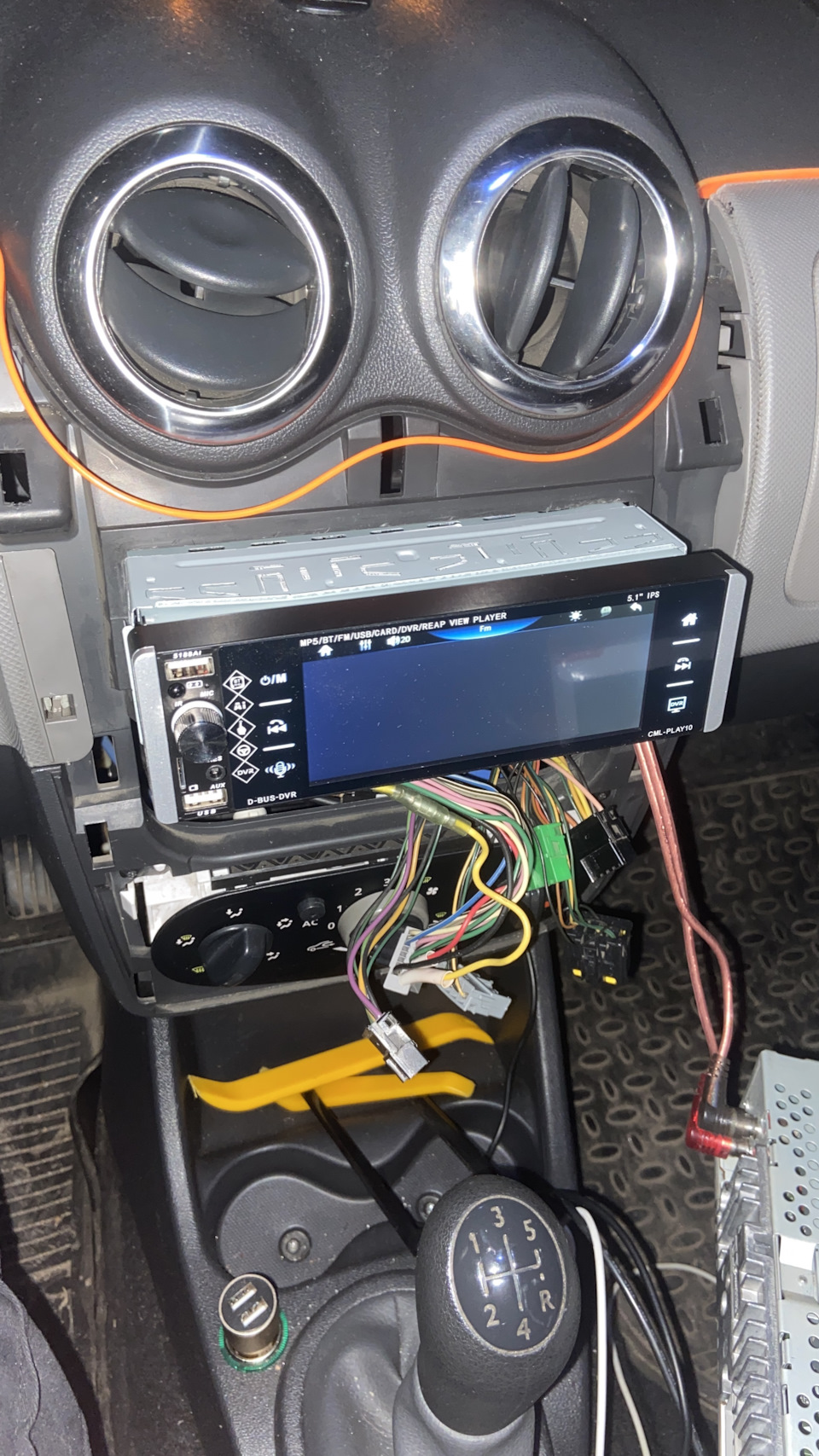

Всем привет, это первая часть подключение магнитолы, в этой части я расскажу как я подключал, а в след уже подключение микрофона и камеры и так начнём.

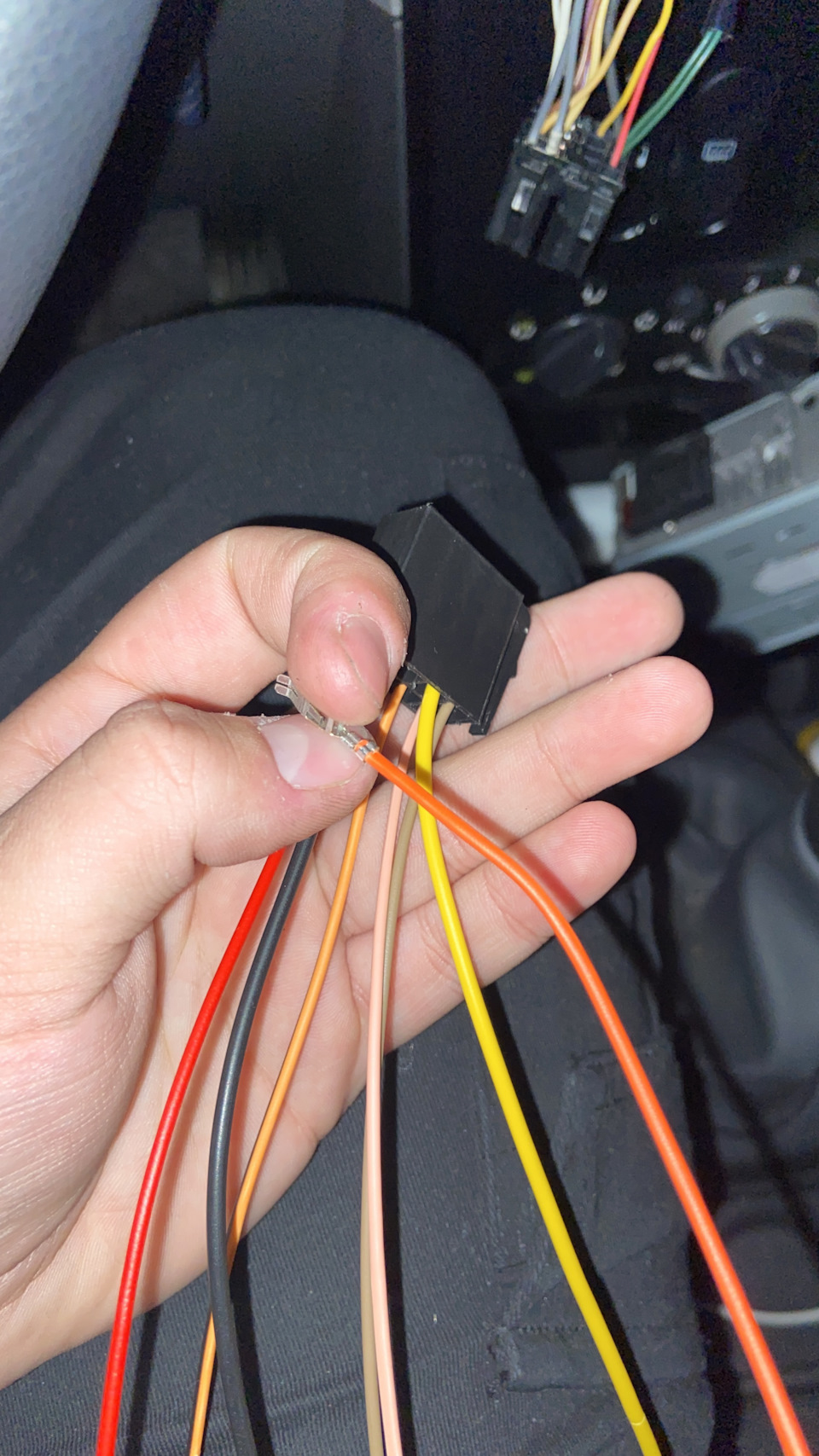

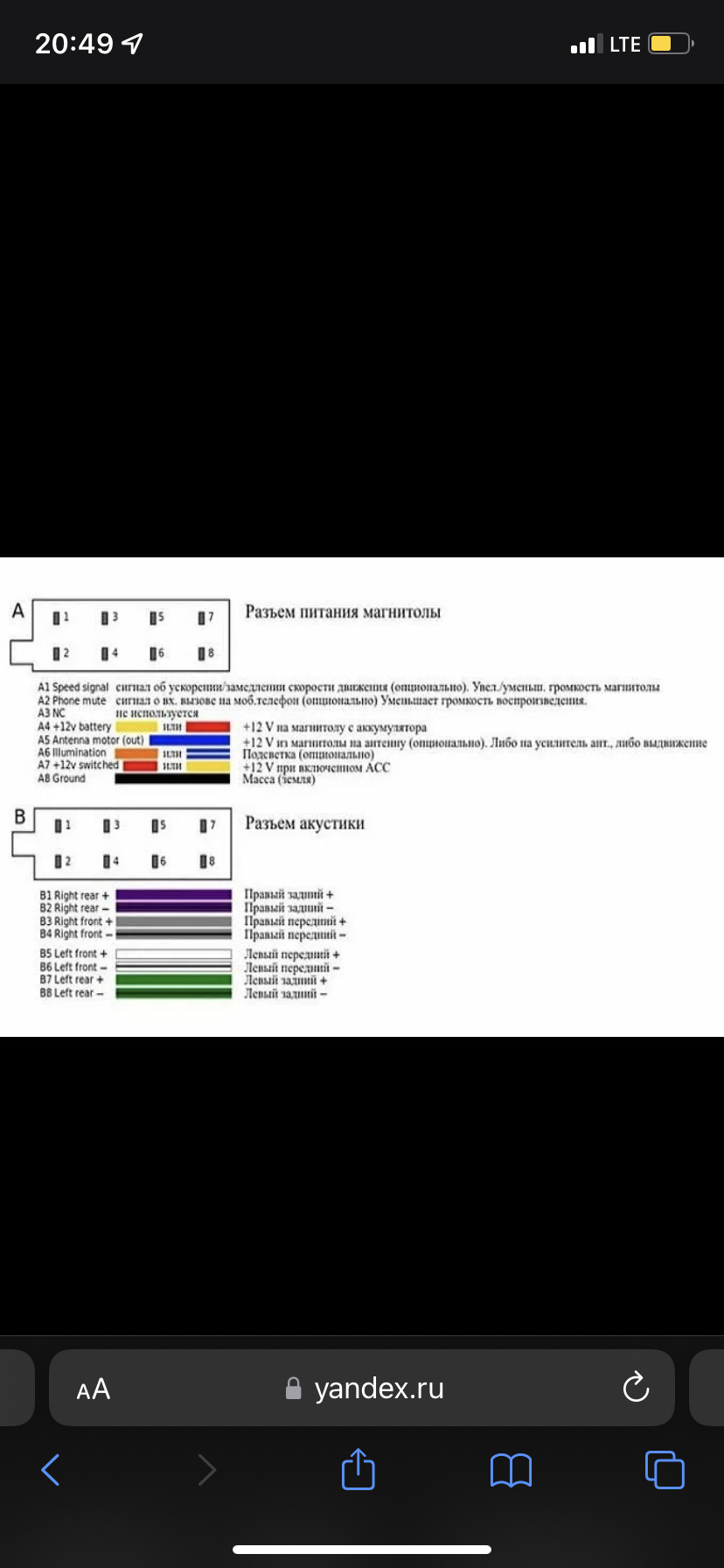

Подключение простое, схема подключение

И тут началась основная проблема — это подключение усилителя

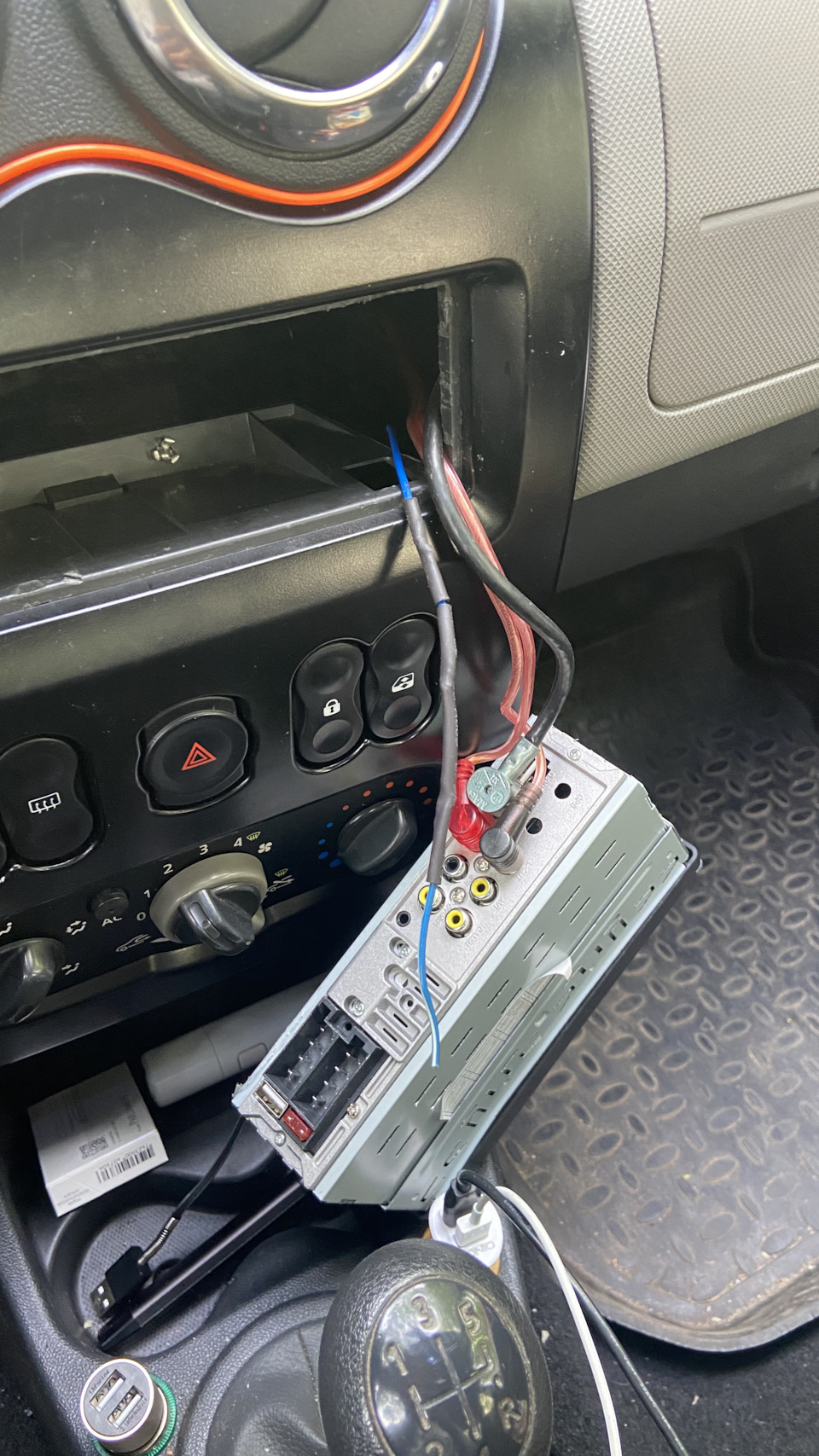

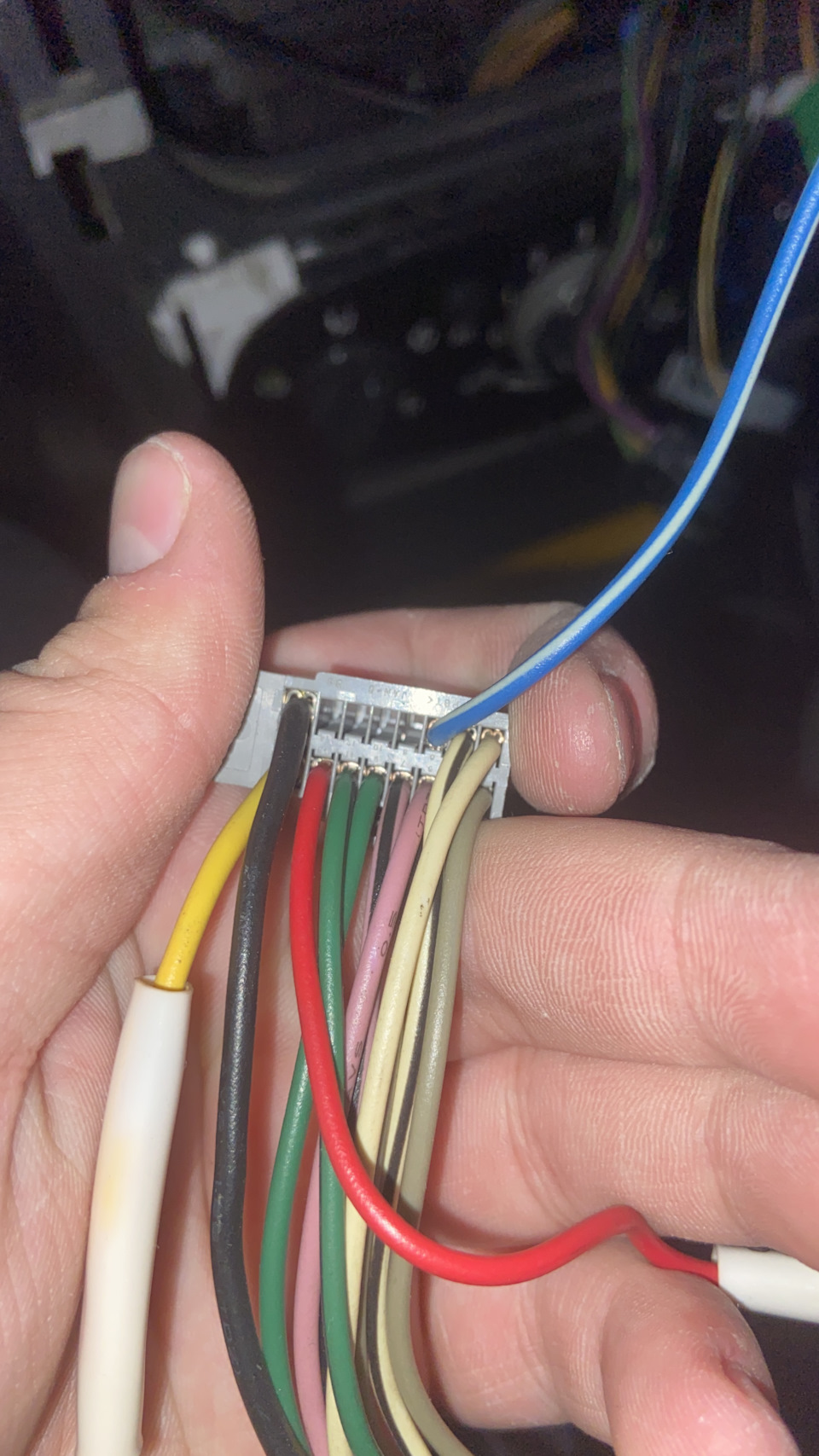

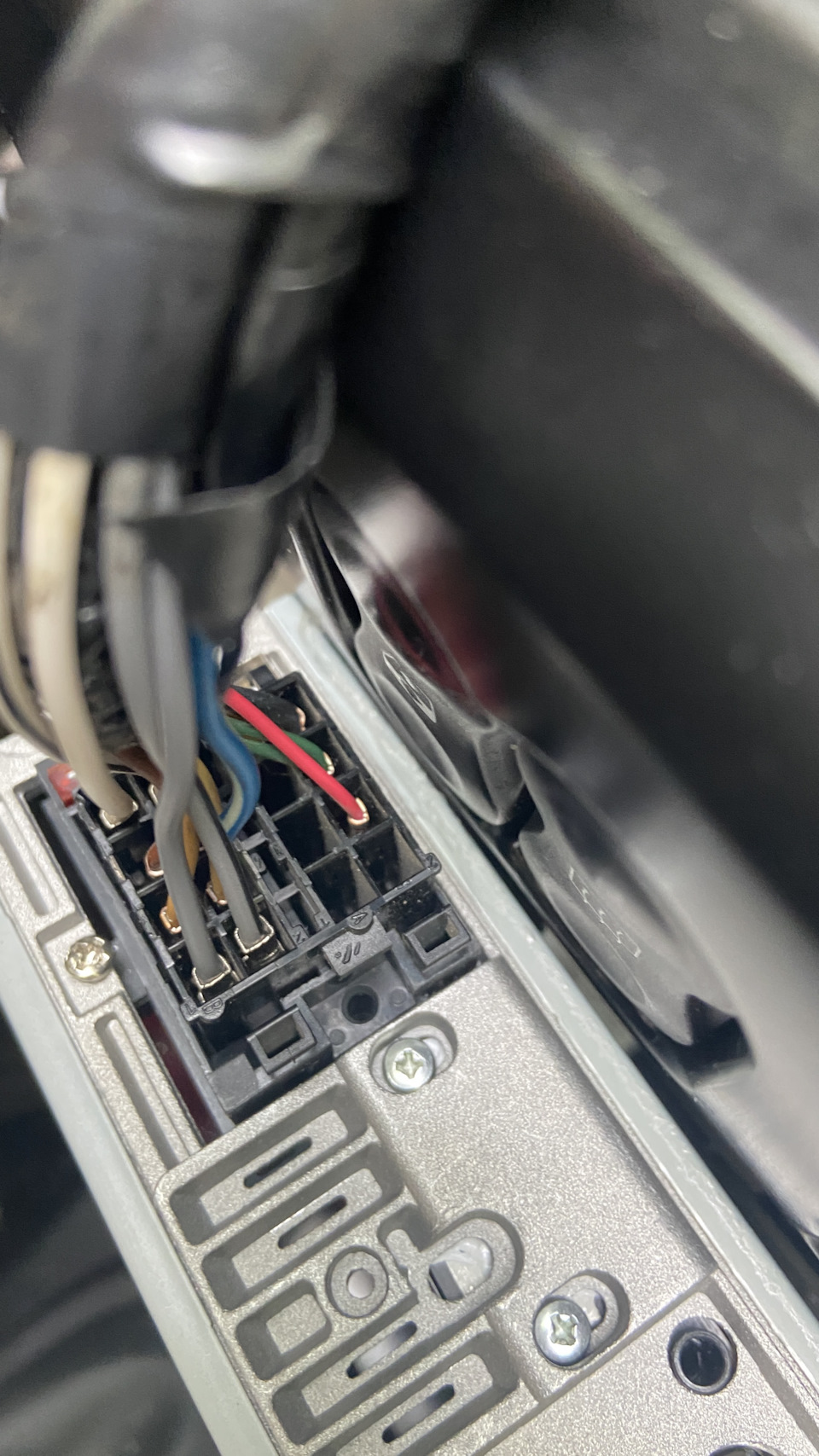

Усилитель подключается к синему проводу, который есть на старом шлейфе

Кроме того что синего провода нету и на пине тоже, а самое забавное есть схема, на которой написано синий провод это антена подаётся 12 и он же усилитель, но его нету это не беда нужно лишь понять куда вставить другой провод или куда присоединиться, но не в этом прикол на схеме есть цвета проводов которые не совпадают с штаткой, так же есть ещё две схемы подключение это схема подключение усилителя и схема этой магнитолы, а так же штатка и реальность, мало проводов которые совпадают

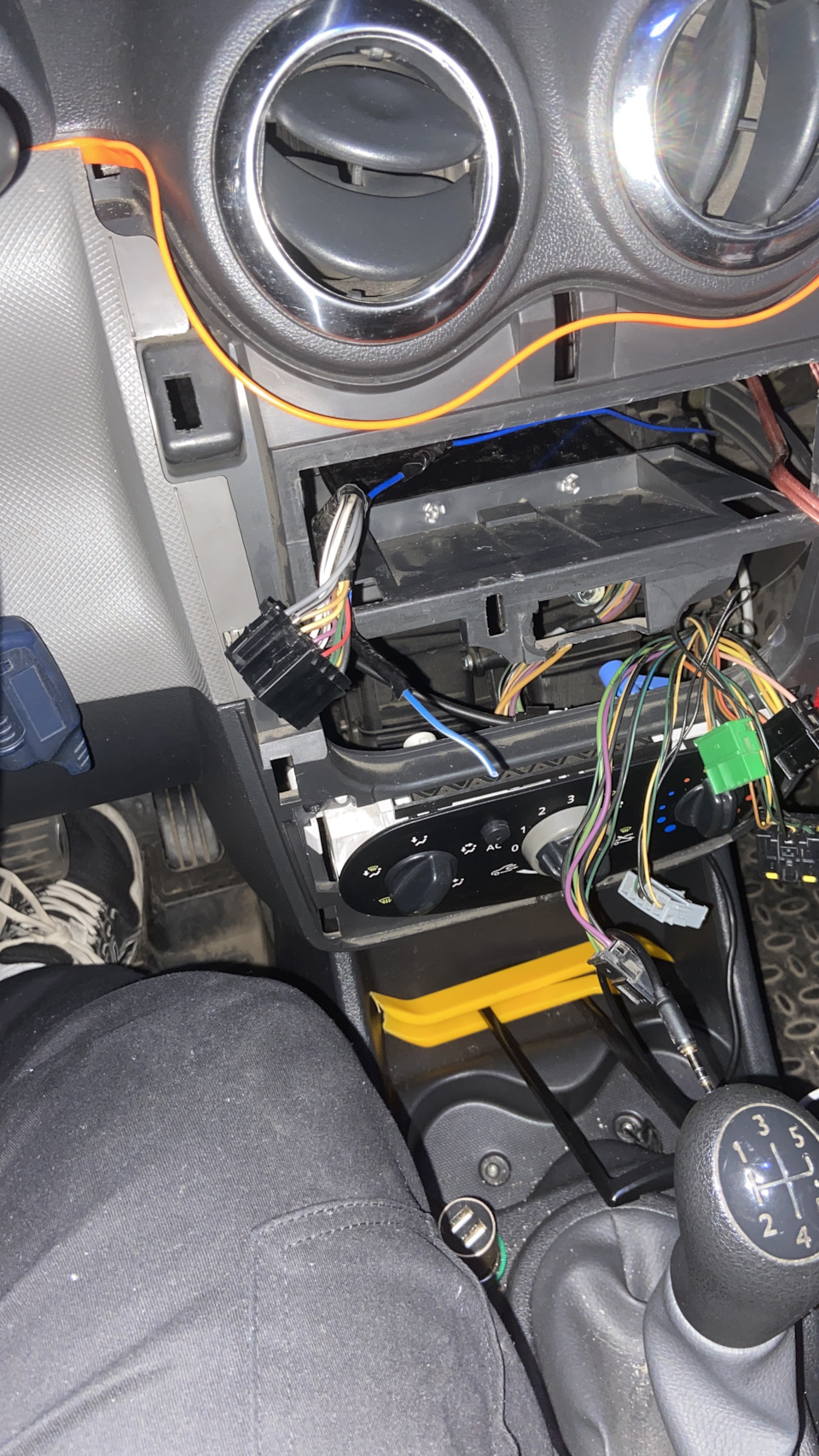

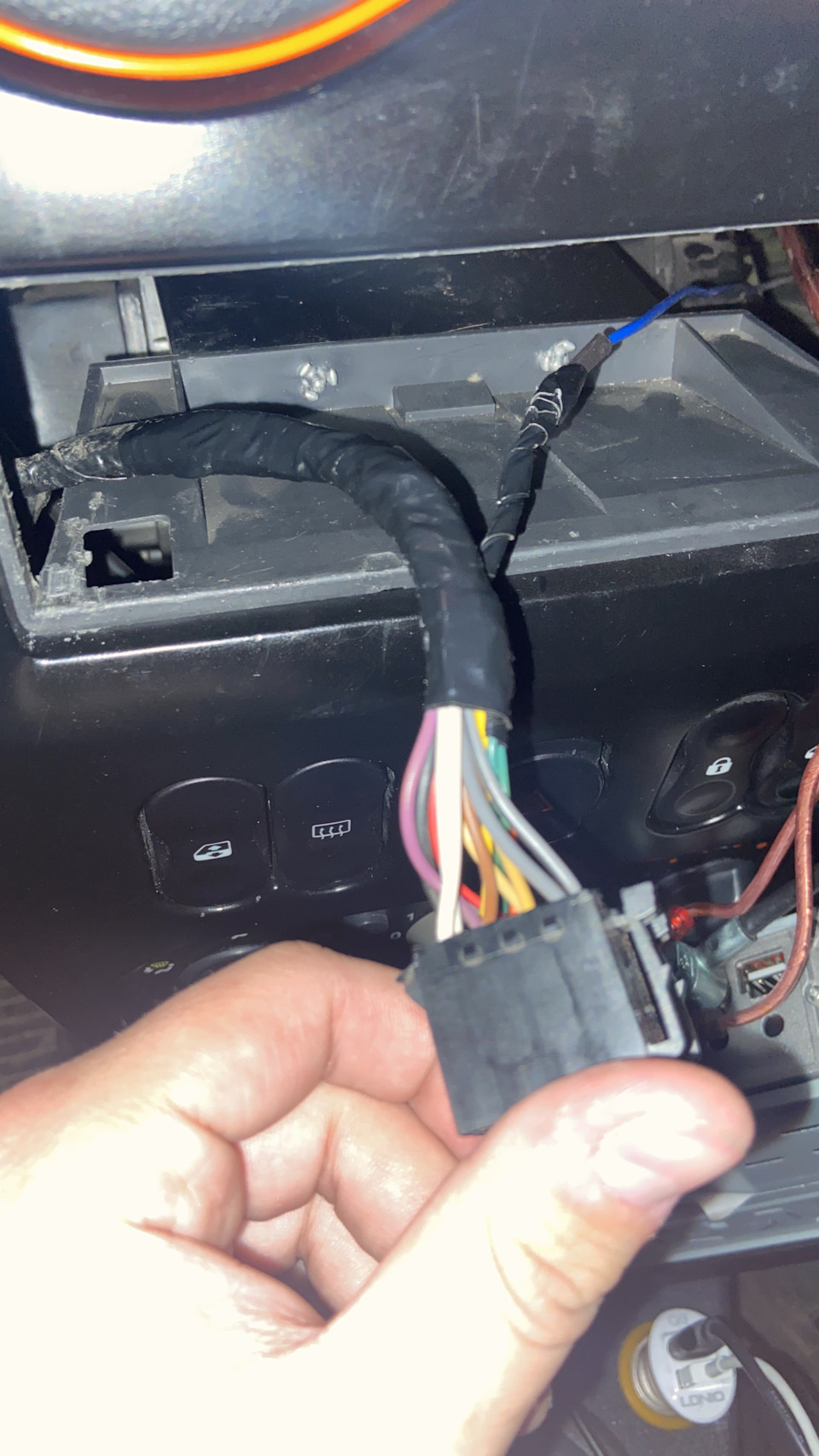

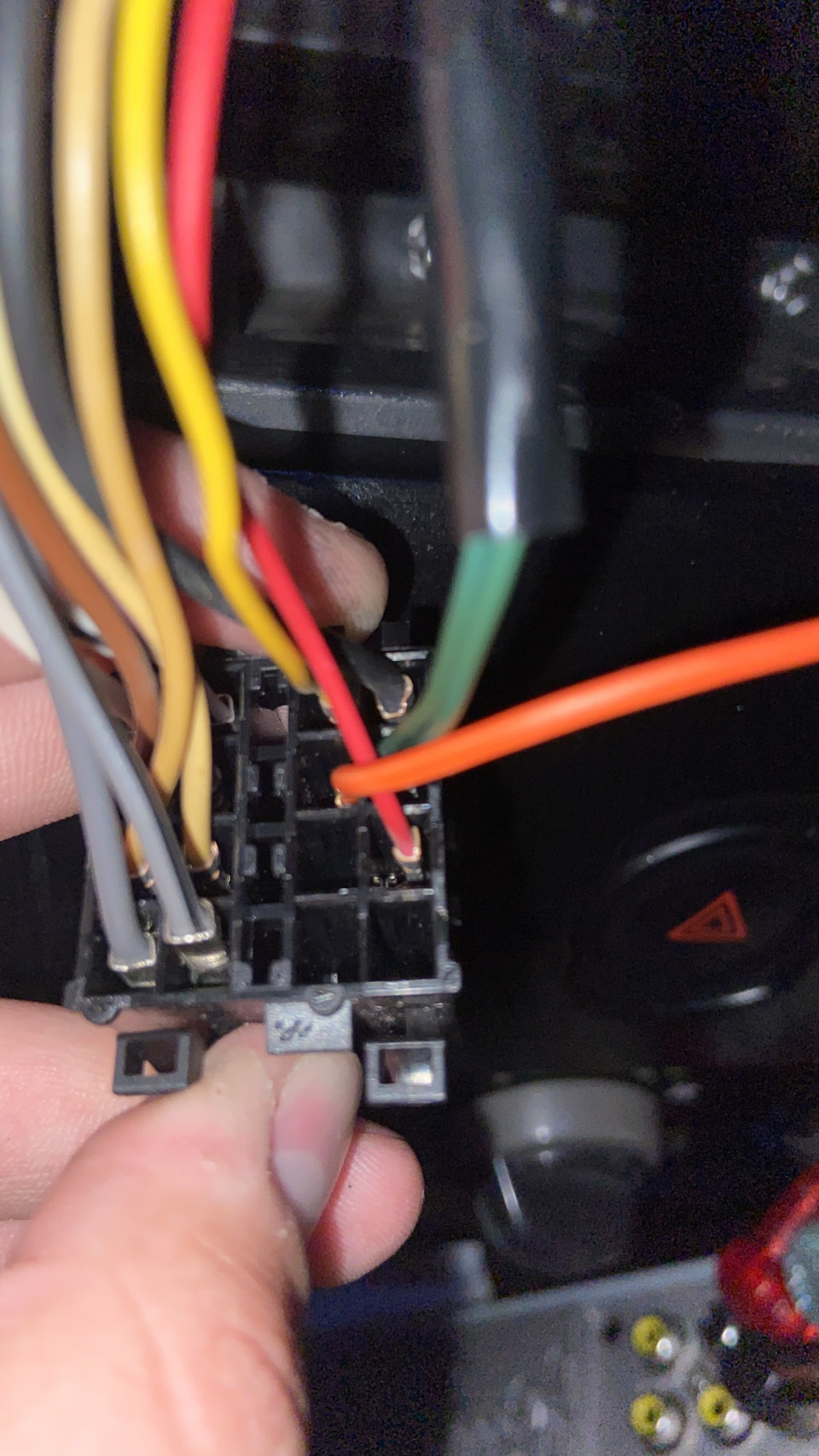

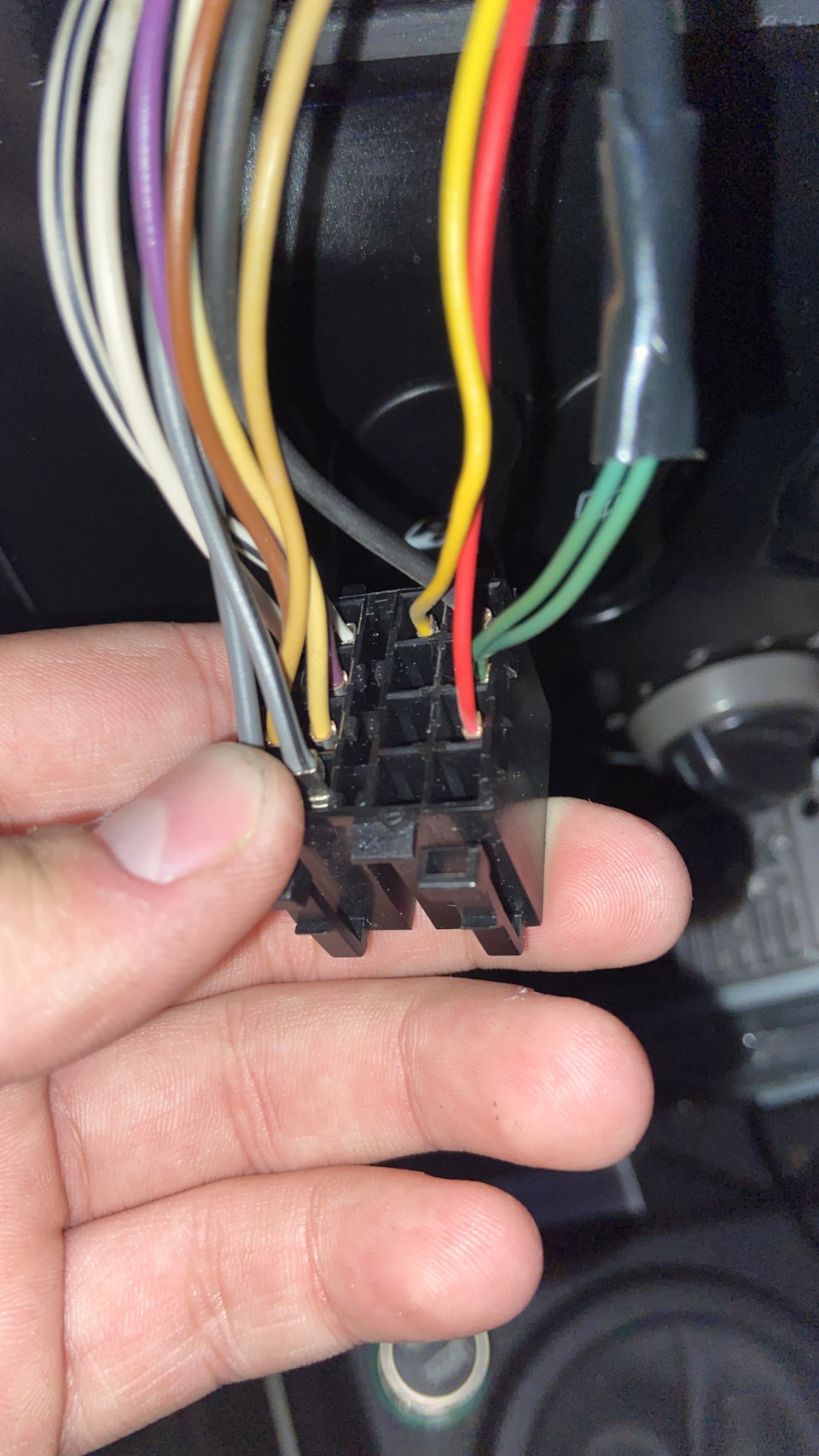

Я решил использовать схему штатной системы а так же схему которая в голове тут хоть цвета более менее совпадают но все ровно отсутсвие синего провода, а главный прикол тот человек который подключал разветвитель перепутал все цвета которые с схемой сходятся, но перепутали положение их и мне прошлось все провода смотреть что идёт куда и установить новый провод.

Хочу сказать, что делал я ночью и очень усталый после учебы и работы, скорее всего поэтому я и так долго делал и подключал и на след день посмотрев схему я понял, что все сходится кроме некоторых цветов и разветвитель, так что в будущем буду стараться не делать когда устал. Хочу ещё сказать, что мне нравится электрика, и я в ней разъедаюсь, конечно назвать себя хорошим автоэлектриком не могу, но я к этому стремлюсь, но из-за усталости не смог разобраться как подключить банальную вещь, обидно но да ладно, все в будущем.

Скоро будет подключение камеры и микрофона и скоро об этом расскажу, пока что не нашёл время на это

Как подключить магнитолу на рено сандеро

Установка колонок и магнитолы в Renault Sandero

• автомобильные колонки
• автомагнитола

Задача: установить колонки и магнитолу в Renault Sandero Ход работ по у.

Установка камеры заднего вида Renault Sandero

• камера заднего вида
• Media Nav

Задача: подключить камеру заднего вида к штатному мультимедийному устро.

Свечи зажигания Renault Sandero

• свечи зажигания

Содержание статьи: Замена свечей зажигания в 8-клапанном двигателе Rena.

Установка штатных задних динамиков Renault Sandero

• задние динамики

Проблема: отсутствие задних динамиков на базовый Renault Sandero Задача.

Шумоизоляция Renault Sandero

• шумоизоляция

Задача: произвести полную шумоизоляцию на Renault Sandero. Материалы дл.

Установка круиз-контроля на Renault Sandero

• круиз-контроль

Задача: установить круиз-контроль для Renault Sandero. Ход работ по уст.

Увеличение багажника Renault Sandero

• багажник

Задача: увеличить багажное отделение Renault Sandero, оставить передние.

Устройство и ремонт тормозов Renault Logan/ Sandero
Содержание статьи: Устройство тормозной системы Renault Logan/ Sandero .

КПП Renault Logan/ Sandero
Содержание статьи: Устройство коробки передач Renault Logan/ Sandero Вк.

Установка обогрева зеркал Renault Sandero

• обогрев зеркал

Задача: установка элементов зеркал с обогревом и асферикой эргон на Ren.

Установка переходной рамки с автомагнитолой в Рено Логан 2 (Renault Sandero)

Для автомобиля Renault Logan сегодня есть очень много предложений штатных автомагнитол с набором всех современных опций: навигация, камера заднего вида, блюту́с (bluetooth) с поддержкой функции Hands-Free (свободные руки), проигрывание с флешки видео и музыки, wi-fi и т.д.

Конечно, мы рекомендуем вам приобретать именно штатные магнитолы, потому-то их дизайн максимально приближен к оригинальным магнитолам.

Но если вы хотите поставить брендовую магнитолу вроде Pioneer, или вам не позволяет семейный бюджет, то можно установить 2Din магнитолу через переходную рамку. Данная рамка имеется в продаже нашего магазина, либо ее можно приобрести в любом магазине авто музыки.

В комплектации с рамкой идет проставочная рамка с резиновым уплотнителем для установки 2 Din магнитолы размером 173*97мм или 178*102мм

Также хочу обратить внимание, для установки 2 Дин магнитолы потребуется – 2 ISO переходника:

провод для подключения питания и звука

провод для подключения антенны

Практически все 2 Дин устройства поддерживают камеру заднего вида, так что если вы устанавливаете магнитолу не стоит экономить на камере, т.к. она делает парковку задним ходом намного комфортнее и безопаснее. Камера для Рено Логан (Sandero) вставляется в подсветку номера

После приобретения всех комплектующих переходим к установке:

Отключаем аккумулятор. Демонтируем заводскую рамку или оригинальную магнитолу с рамкой.

Делать это надо аккуратно, пластиковыми лопатками, чтобы не поцарапать панель.

После этого устанавливаем на магнитолу монтажные крепления. Очень часто магнитолу приходится регулировать шайбами либо пластинами, т.к. крепления не всегда подходят идеально к автомобилю. Когда магнитола готова к установке начинаем соединять провода. Если вы купили автомагнитолу в России, либо у хорошего поставщика в Китае автомагнитола комплектуется евроразъемами.

В этом случае подключение будет не сложным. Если же в комплекте с автомагнитолой идет такой провод:

подключение надо проводить самостоятельно согласно схеме. Схема обычно есть на крышке магнитолы.

В этом случае стоит обратиться к установщикам или автоэлектрикам. Если вы неправильно соедините провода есть риск спалить магнитолу в первый запуск. Далее соединяем антенну через iSO переходник в разьем Radio Antenna на магнитоле. Если у вас есть кнопки на руле, то надо соединять вручную провода Key1, Key2 согласно схеме.

Камеру заднего вида вставляем в разъем на котором есть обозначение CAM. Чтобы камера заднего вида работала автоматически при включении заднего хода, нужно провод с камеры, красного цвета, соединить с проводом на автомагнитоле с обозначением reverse или back. Этот провод при включении передачи задней скорости подает напряжение на магнитолу, отключает экран от всех приложений и выводит изображение с камеры заднего вида.

Общая схема подключения камеры заднего вида такая:

Провод GND соединяется с массой автомобиля. Если автомагнитола поддерживает навигацию, обязательно вставляем GPS антенну в разъем GPS Antenna.

Выносные антенны USB соединяем с USB удлинителями и выводим их в бардачок.

После соединения всех проводов включаем магнитолу и тестируем все функции магнитолы. Если все работает нормально, вставляем магнитолу на место и закрепляем. Вставляем переходную рамку в панель и следим, чтобы все клипсы зашли в зацепление.

Небольшим усилием надавливаем на переходную рамку. Если вы все сделали правильно рамка встанет с характерным щелчком клипс на место и зазоры по всему периметру будут примерно одинаковые.

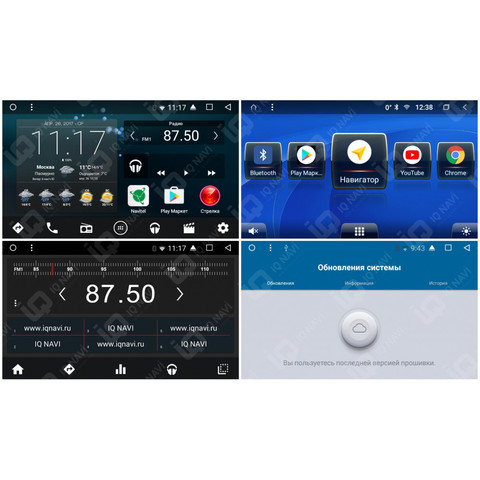

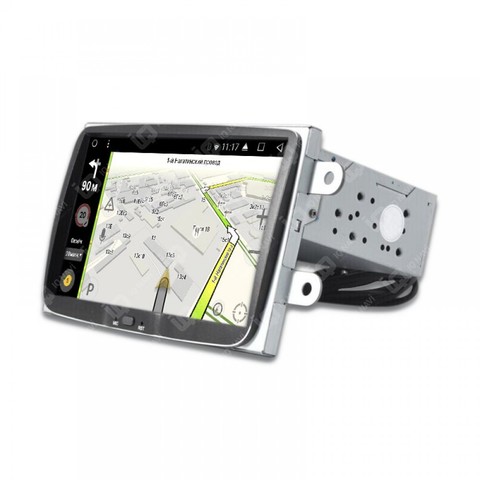

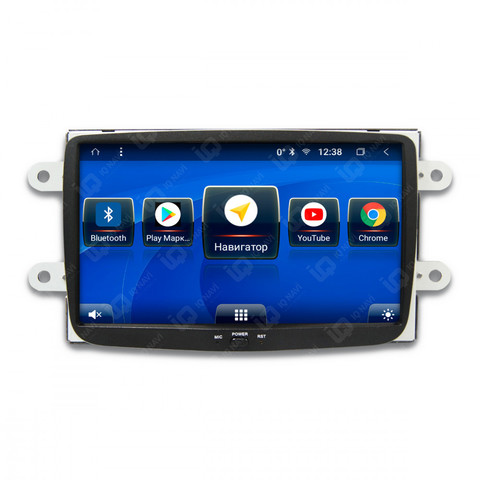

Штатная магнитола для Renault Sandero Stepway II 14+ IQ NAVI T58-2401
