Топливный насос Шкода Октавия А5 и А7

Основным признаком того, что топливный насос требует замены – Шкода Октавия перестает заводиться, даже после непродолжительной стоянки. Если вы сомневаетесь, что работоспособность утратил именно бензонасос, и грешите на датчик топлива или что-то иное, проверьте напряжение на фишке в момент прокручивания стартера. Если на экране мультиметра увидите показания около 10-12 В, это признак того, что гарантированно вышел из строя и требует оперативной замены топливный насос. Но существуют и другие «симптомы» гибели бензонасоса Skoda Octavia:

• Дополнительный шум при работе двигателя;
• Завывания и подвывания при запуске;
• Сокращение мощности двигателя Шкода Октавия А5.

Возможна, просто требуется чистка. Вариантов решения проблемы поломки топливного насоса не много – можно обратиться в сервис, а можно заменить самостоятельно. Процесс чистки починки Шкода Октавия A5 не вызывает особых сложностей и с ним легко справится даже начинающий автолюбитель. А если чистка не могла, потребуется ремонт. Главное – купить новый фирменную запчасть для Skoda Octavia A5, запастись необходимым инструментом и рабочей одеждой, которою потом не жалко будет выбросить.

Поэтапная инструкция ремонта

Первая проблема, с которой Вы столкнётесь, если до этого не выполняли ремонт или замену реле топливного насоса – собственно, поиск самого предмета поломки. В автомобиле Skoda Octavia A5 1.6 топливный насос расположен в баке, который находится в задней части кузова слева. Для того чтобы добраться до сломанной детали и реле необходимо поднять заднее пассажирское сидение. Инструменты, которые будут необходимы при работе с реле топливного насоса на Skoda Octavia A5 с объемом двигателя 1.6:

• универсальная отвертка с плоским рабочим лезвием;
• еще для замены реле нужен молоток;
• емкость, в которую Вы сможете собрать остатки топлива.

После уточнения местонахождения бензонасоса, начинает ремонт Шкода Октавия A5 1.6:

• Рабочее давление в двигателе Октавия Тур 1.6 составляет 300 кПа, проводить ремонт при таких условиях категорически запрещено, поэтому первое, что нужно сделать – снизить давление в топливной системе.
• Далее нужно обесточить двигатель Skoda Octavia A5 с объемом двигателя 1.6 – для этого снимите клеммы и предохранитель аккумулятора.
• Следующий этап – демонтаж заднего сидения, стал виден люк, закрепленный тремя болтами. Отвинчиваем болты при помощи отвертки и тянем крышку вверх. Крышку снимать нужно осторожно – иначе может треснуть язычок защелки.
• После снятия крышки необходимо аккуратно отсоединить трубки топливного насоса – немного сбоку находится фиксатор, при нажатии на него трубки снимаются без проблем.
• Теперь стала видна большая пластиковая гайка – снять ее достаточно сложно, можно для облегчения помогать себе отверткой и молотком. Имейте в виду, если производите работы реле бензонасоса при низкой температуре, пластик в таких условиях становится тверже и менее прочным – от неосторожного удара молотком может образоваться трещина.
• Сняв все крепления, извлеките сломанный механизм. При извлечении помните, что на самом бензонасосе расположен датчик уровня топлива – постарайтесь не деформировать его.
• Оцените состояние снятой детали – требуется его полная или частичная смена реле.
• Снимите датчик топлива со сломанного бензонасоса и переустановите его на новый.
• Обязательно произведите замену резиновой прокладки, расположенной между пластиковой крышкой и модулем бензонасоса.
• Во время подключения аккумулятора проверьте состояние предохранителей, по надобности замените их на новые.Обратите внимание, что многие детали, фиксаторы и крышки в Skoda Octavia Тур 1.6 изготовлены из пластика, который может легко сломаться и деформироваться при неправильном силовом усилии.

По окончании всех этих манипуляций, запустите двигатель Skoda Octavia A5 с объемом двигателя 1.6 и проверьте работу реле топливного насоса. Не забывайте, что ему периодически нужна чистка.

Чистка сетки бензонасоса Шкода Октавия А5

Всем привет! К бензонасосу привела проблема о которой расскажу ниже. Пробег на момент вскрытия 93 тыс. км. ДВС 1,6 bse. Бензонасос оказался не разборный № 1К0 919 051СК на более свежих авто 1К0 919 051DA, но это тоже самое, производитель индекс поменял. Конструкция не разборная, так как насос получается вклеен в корпус большого стакана. Хотя есть умельцы, разбирали. Просто для чистки, не вижу смысла курочить.
Начинаем с того, что поднимаем заднее сиденье с левой стороны, под ним декоративная крышка.

В итоге автомобиль более плавно разгоняется на малых оборотах. Особенно заметно в пробках. Да есть ощущения от проделанной работы. 🙂
А с чего всё началось?
С месяц назад начались очень редкие провалы при разгоне. Словно авто натыкается на невидимое препятствие. Буквально один два раза в неделю, не больше. Затем заглох около магазина и смог завести с 7 раза. На след день поехал к ОД и там ни чего не нашли. Всё чисто. Пропусков нет, ошибок нет. Через день вечером заглох так, что смог запустить только через 30 минут. Снял клемму с АКБ, подождал 5 минут и запустил с первого раза. Едем опять к ОД и ни чего нет. Высказали предположения: «Вероятно это катушка, а может где контакт плохой». Потом ездил неделю без симптомов, а насос вскрыл в среду 4 ноября. На итог вчера не смог завести два раза, т.е. ставлю авто, пытаюсь завести через пять минут и фиг. Помогает только снятие клеммы на пять минут. После снятия клеммы, заводится тут же и работает без сбоев и пропусков. В воскресение 1 ноября, заглох в движении на трассе. Пропала тяга и ДВС остановился. Ощущение, что кончилось топливо. Скидываю клемму на пять минут, завожусь и едем, но один провал потом по дороге всё же был. Плавающая неисправность, как заявил менеджер ОД Мотом.

Замена мотора бензонасоса — проще и доступнее, чем кажется.

Приветствую, уважаемые читатели.
По понятным причинам, за 10 лет и 178ткм эксплуатации, заводской электробензонасос моего Турика подустал. Летом пока никак это не проявлялось, а вот в холодное время года было два прецедента, когда с первой попытки она у меня не завелась, приходилось запирать-отпирать центральный замок и затем открывать водительскую дверь, чтобы включить функцию подкачки после стоянки. Так же, в динамичном режиме вождения, когда стрелка тахометра переваливает за 4500об/мин, было ощущение что мотору чего-то не хватает, будто он может тянуть лучше но его что-то держит.
Очень удачно у Delakruaa в его записи нашел модель бензонасоса, который можно отдельно купить и заменить, не меняя весь топливный модуль. К слову, стоимость последнего на текущий момент составляет 16300р. за оригинал и 8400р. за VDO (он же и стоит в оригинале), против смешных 1500р. за насос PATRON PFP090.
Решив принять превентивные меры и не доводить до поломки, запасся бесценными подсказками Павла и ссылками на «мурзилку» по ремонту Шкоды и полез ковыряться. А т.к. замена прошла удачно (ну почти, читайте ниже:) ) — решил поделиться своим опытом с вами.
Необходимый инструмент:
Набор бит или ключей Torx
Плоская отвертка
Молоток
Подходящая деревяшка
Одноразовые полотенца/салфетки/ветошь
Какая-либо емкость или корытце/поддон
Пылесос (желательно, но не обязательно)
Настоятельно рекомендую данную процедуру производить, когда бак заправлен не более половины, а лучше — на почти пустом.
Итак, процесс:
Открываем заднюю правую дверь. Поднимаем правую подушку сиденья (которая 2/3) и, выведя оси ее крепления из проушин на кузове, полностью снимаем ее, чтобы было удобнее работать.
Лючок доступа к топливному модулю расположен под напольным покрытием. Здесь есть два варианта:
1) Потратить некоторое количество сил и времени на то, чтобы разобрать часть салона, освободить ковер и завернуть его вперед;
2) Аккуратно, острым ножом прорезать две линии и сделать часть напольного покрытия отгибающимся. Под ковер лучше подложить доску или фанеру, чтобы не повредить краску и проводку под ним.

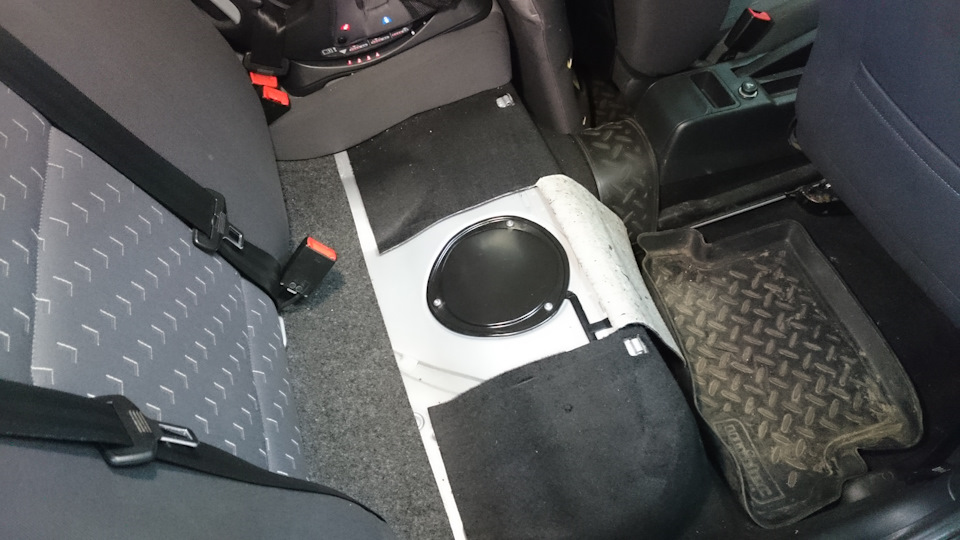

Я поступил по второму варианту. Видим лючок:

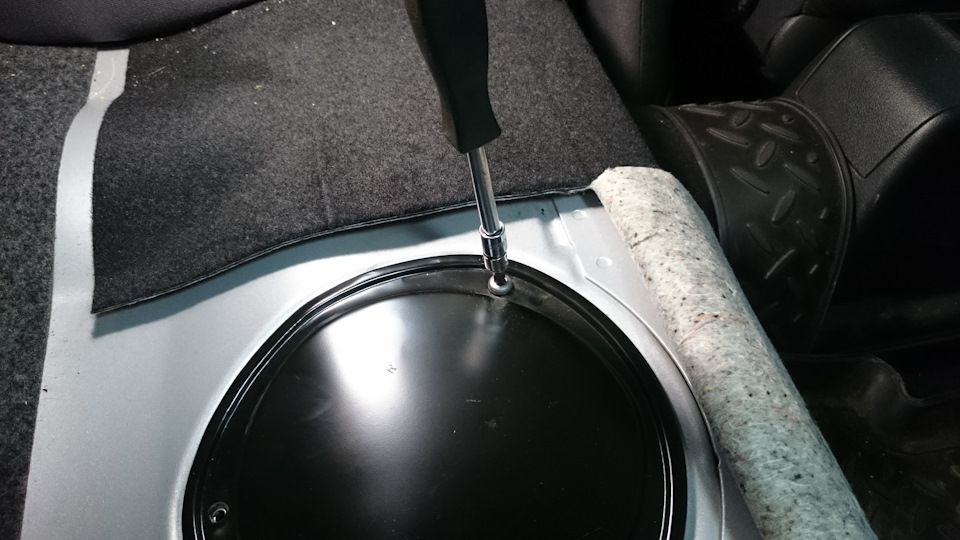

Берем отвертку или ключ T30 (за неимением торкса можно подобрать плоскую отвертку подходящего в шлиц размера), откручиваем три шурупа крепления лючка:

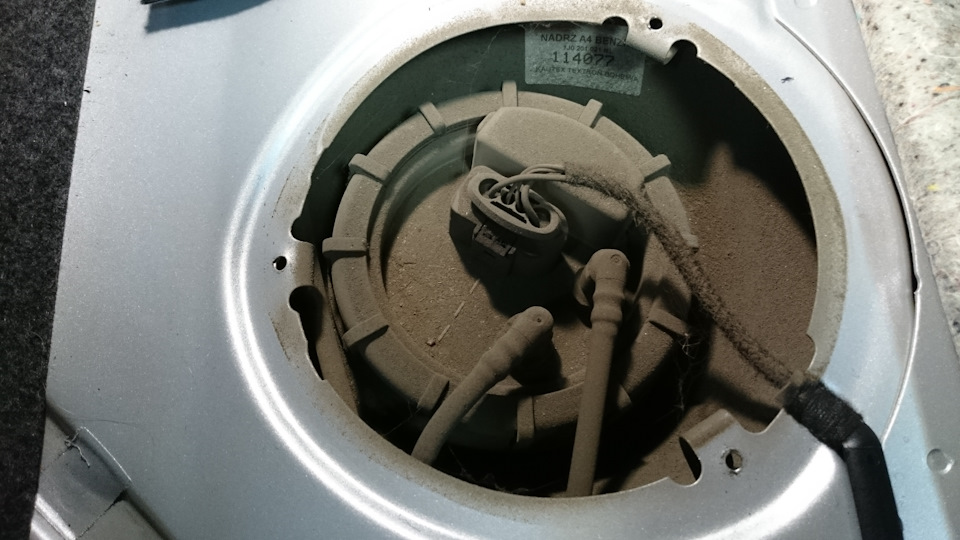

И, сняв и отложив в сторону лючок, видим 10-летний слой пыли на заводском, оригинальном топливном модуле:

Настоятельно рекомендую вооружиться пылесосом (хотя-бы автомобильным), и с помощью кисточки с длинным ворсом навести там чистоту:

Далее, для того, чтобы сбросить давление топлива в системе и не быть облитым бензином вкупе с салоном, снимаем с модуля электрический разъем: чуть придавив его вниз, оттягиваем пальцем язычок защелки вверх и снимаем разъем. После этого крутим двигатель стартером секунд 5, мотор может даже запуститься и потом заглохнуть. Если запустился и заглох — лучше еще чуть покрутить стартером.
Далее, берем полотенчик/салфетки/ветошь, подкладываем возле штуцеров подачи и обратки, и, нажав плоской отверткой на фиксаторы, сначала чуть придавливаем штуцеры вниз, чтобы защелка полностью освободилась, а затем стягиваем вверх:

Из шланга подачи (черный) все равно выльется грамм 10-15 бензина, это нормально. Из шланга обратки (синий) у меня ничего не полилось. Для того, чтобы не сбить ориентацию поплавка в баке при обратной сборке, наносим маркером метку напротив стрелки на топливном модуле (обведено красными кружками). Заворачиваем штуцера в пакеты или тряпочки чтобы защитить от грязи, берем молоток, подходящую деревяшку, и откручиваем кольцевую гайку крепления модуля к бензобаку:

Чтобы открутить её практически без усилий, необходимо наносить удары крест-накрест в 4 противоположных точках. Открутив, выводим ее из-под шлангов и откладываем в сторону. Далее нужно вытянуть вверх топливный модуль. В самом начале этому будут мешать гофрированные трубки внутри модуля, их надо направить пальцами. Когда модуль выйдет почти полностью — его надо наклонить в сторону датчика уровня топлива и выводить вверх по дуге, чтобы не погнуть ножку поплавка.

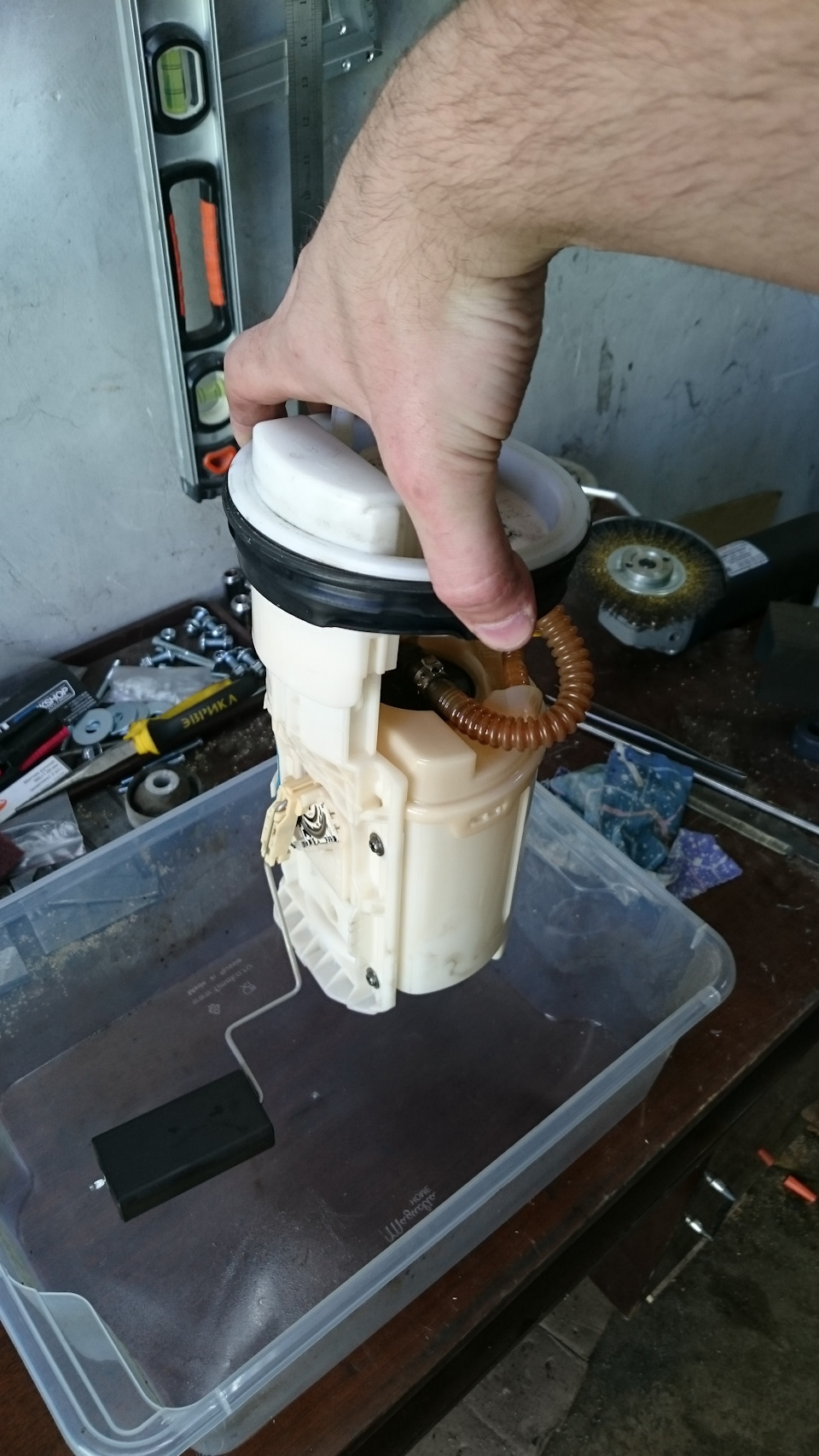

Вытащив модуль, несем на стол с корытцем, не забывая о том, что в противоотливной колбе все еще плещется грамм 300 бензина:

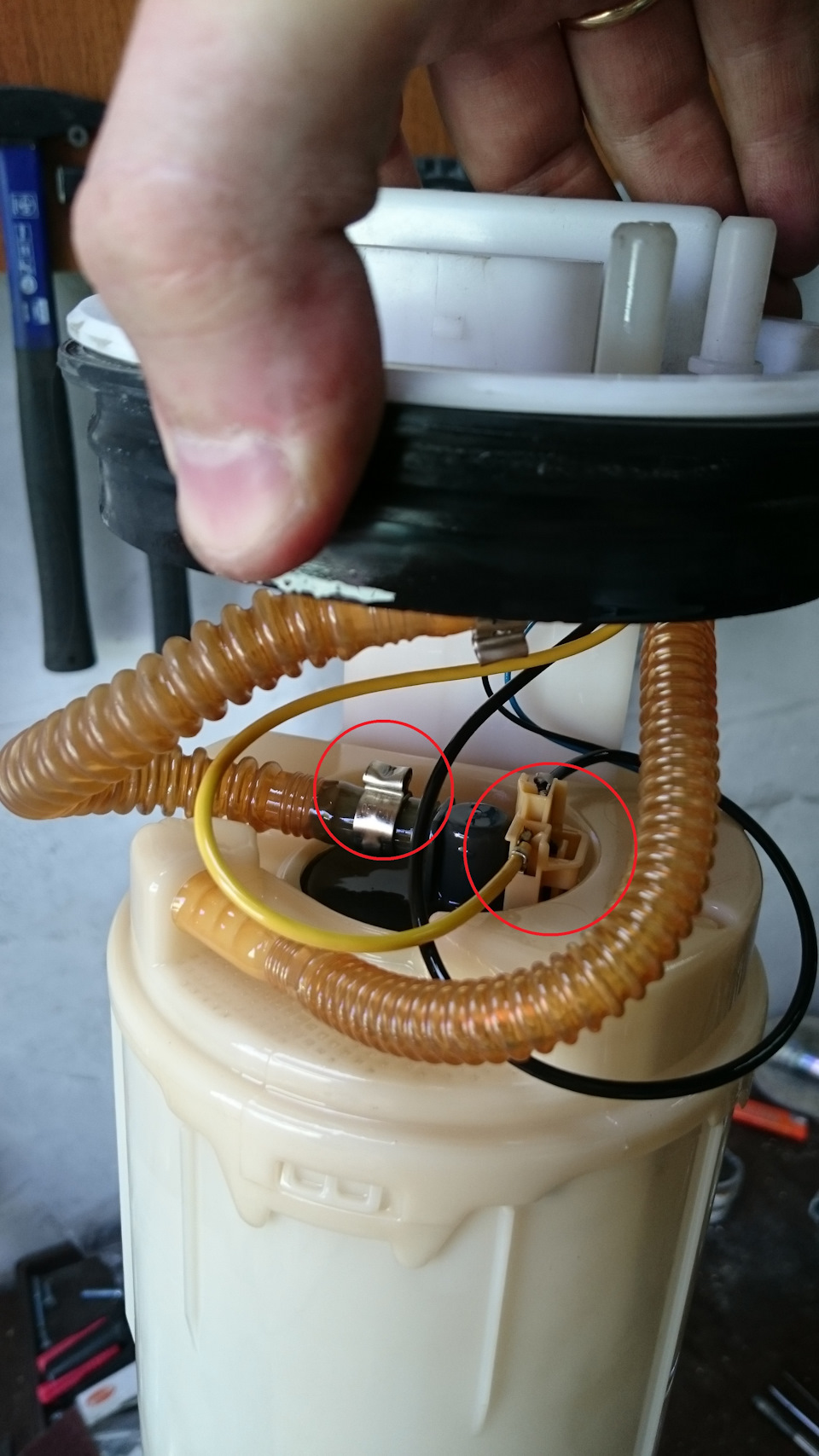

Для того, чтобы добраться до самого мотора бензонасоса, необходимо разобрать колбу. Мотор с колбой связывают электрический разъем и напорный патрубок с «одноразовым» хомутом:

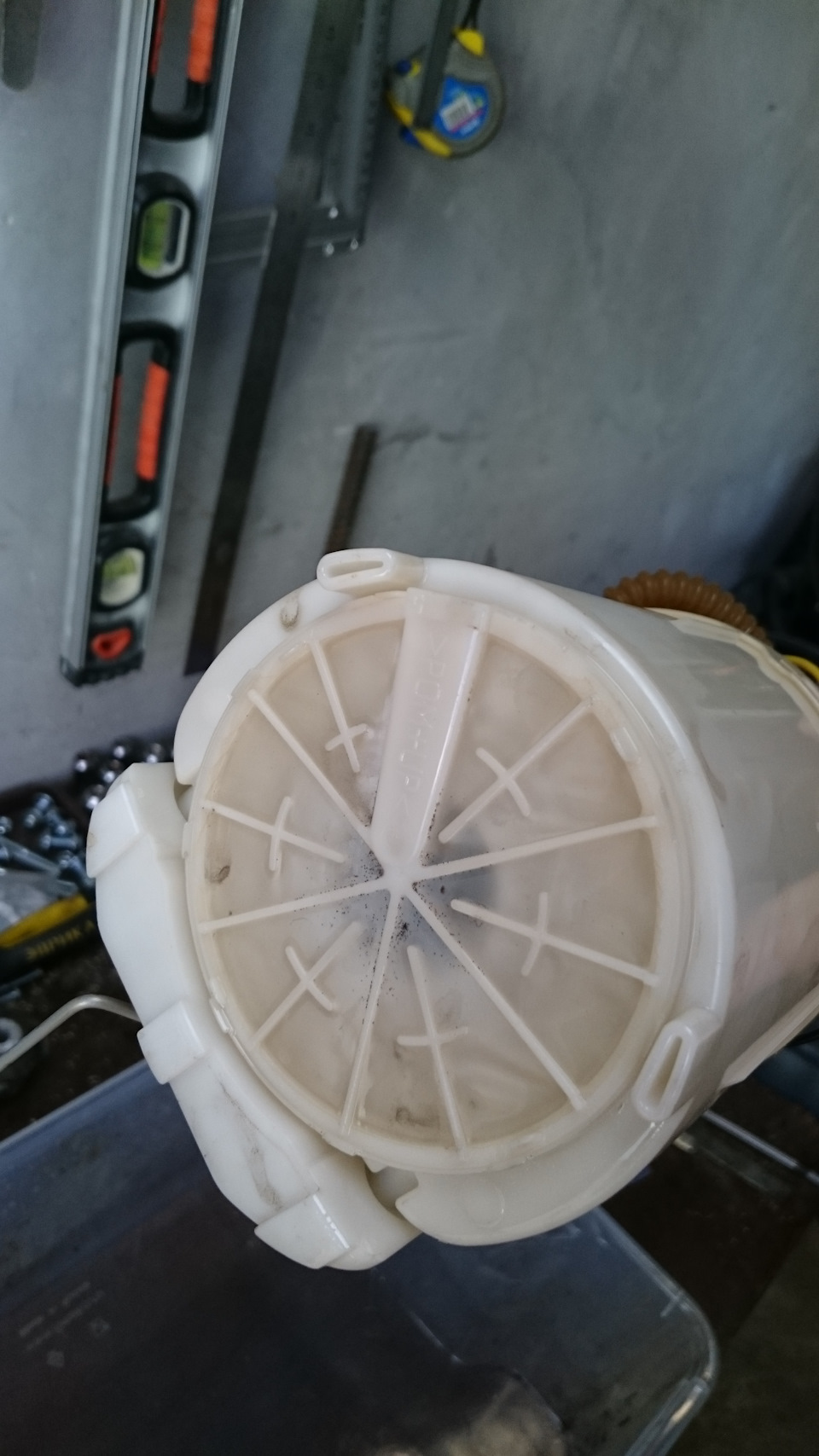

Для справки: состояние сетки бензонасоса на таком пробеге за 10 лет:

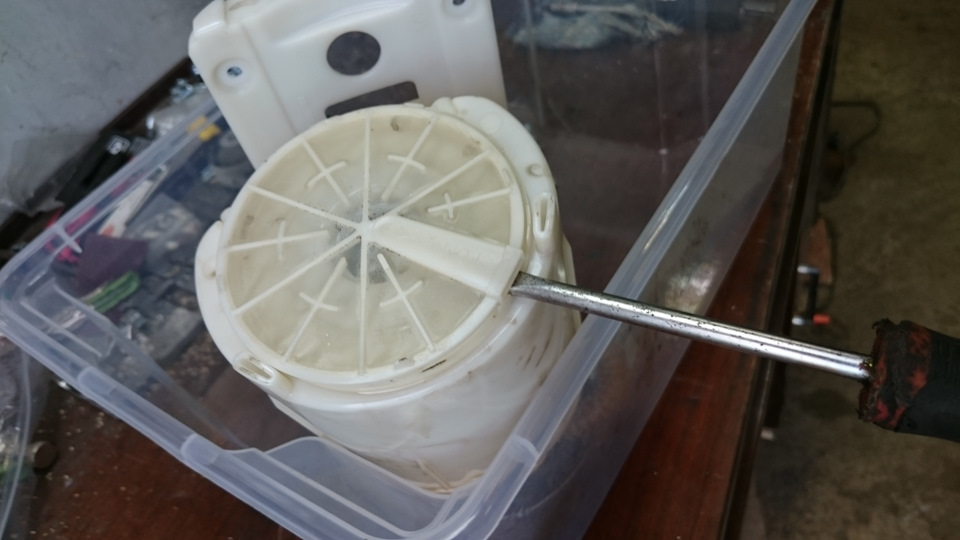

Снимаем саму сеточку, аккуратно поддев отверткой. Она держится на малюсеньких защелках по периметру:

Для того, чтобы открутить крышку вместе с датчиком уровня топлива, выводим из фиксаторов провода ДУТа:

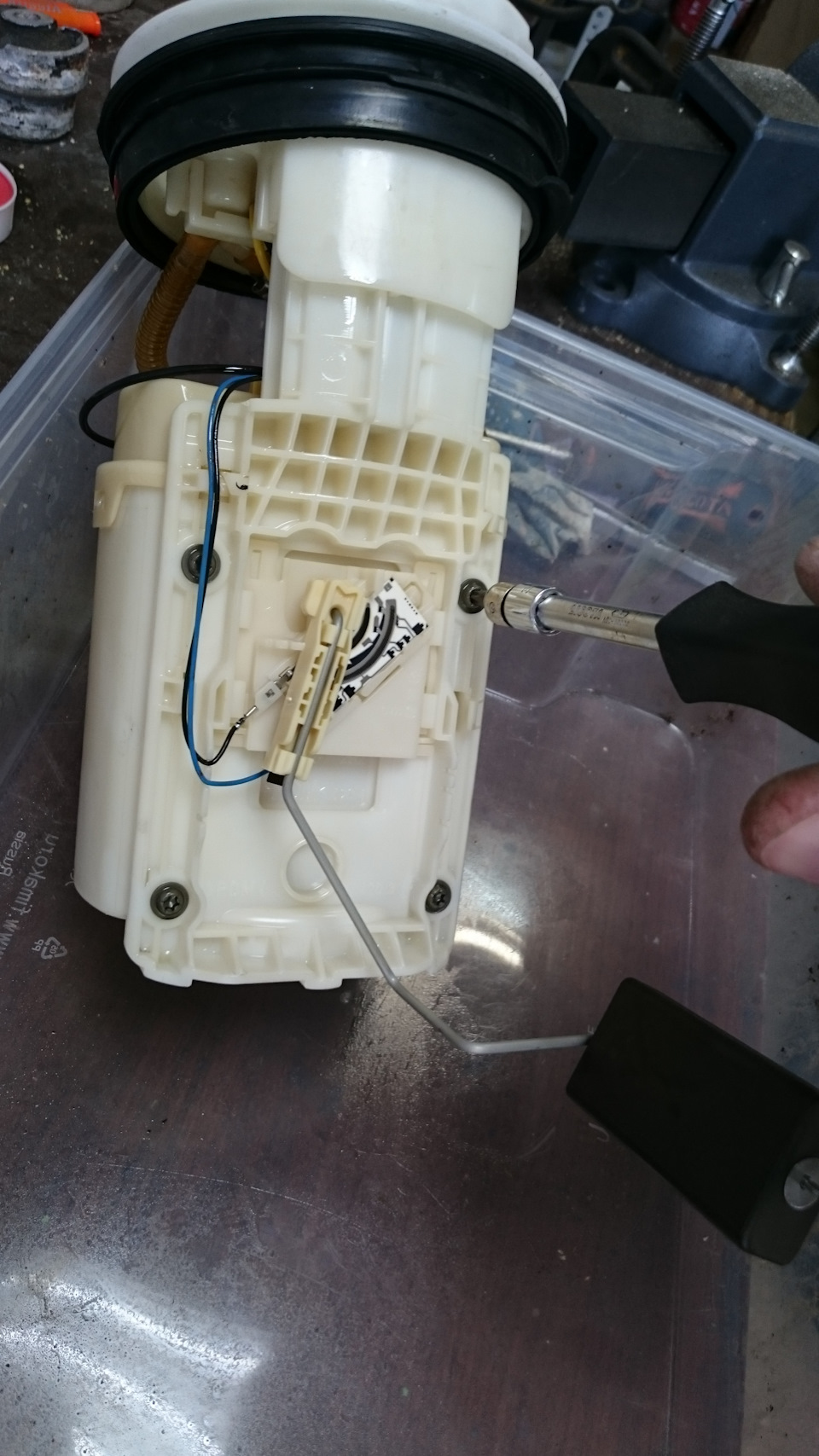

Отверткой или ключом T20 (тут могу ошибиться, не записал точный размер 🙁 ) откручиваем 4 шурупа по углам:

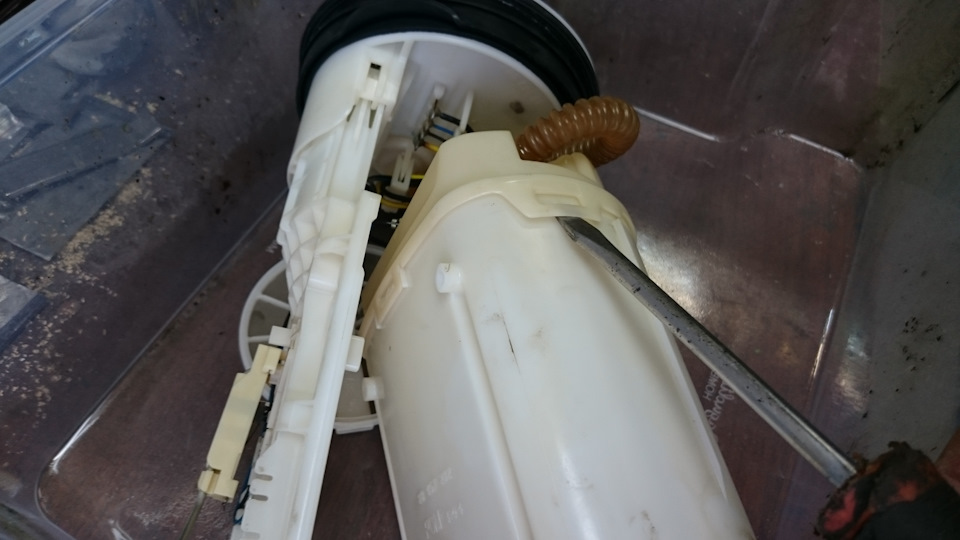

Колба и площадка ДУТа рассоединяются. Разводим их так, чтобы было удобнее работать с колбой следя за тоненькими проводами ДУТа. Плоской отверткой (а лучше — узким шпателем, т.к. защелки широкие) отщелкиваем 4 защелки по периметру колбы и стаскиваем вверх крышку вместе с мотором насоса:

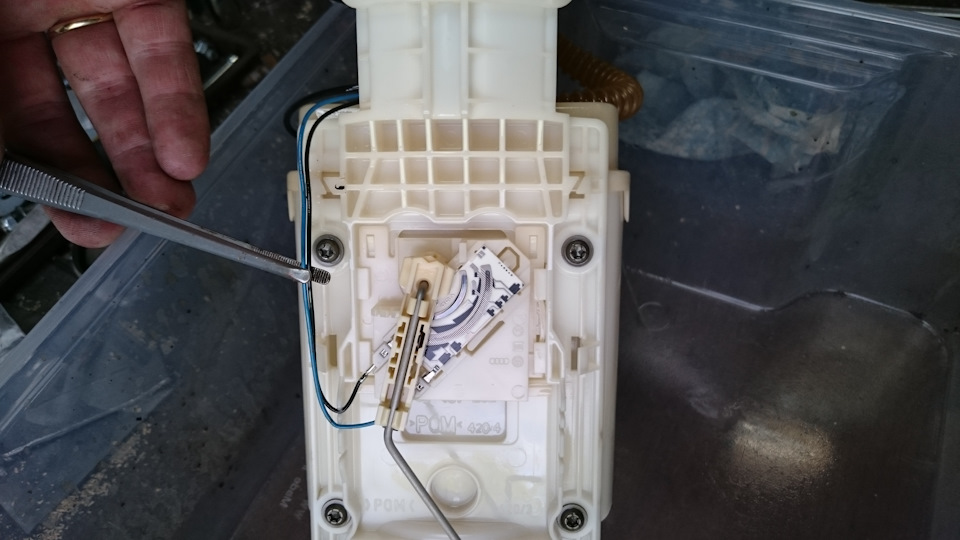

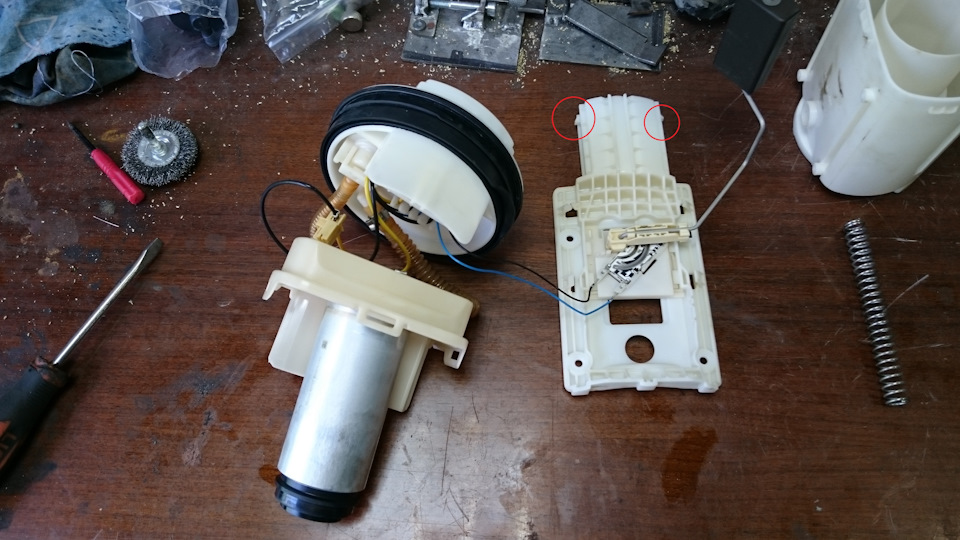

На следующем фото я, для дополнительного удобства, отсоединил площадку ДУТа от крышки, для этого надо отжать отверткой две защелки, обведенные красным:

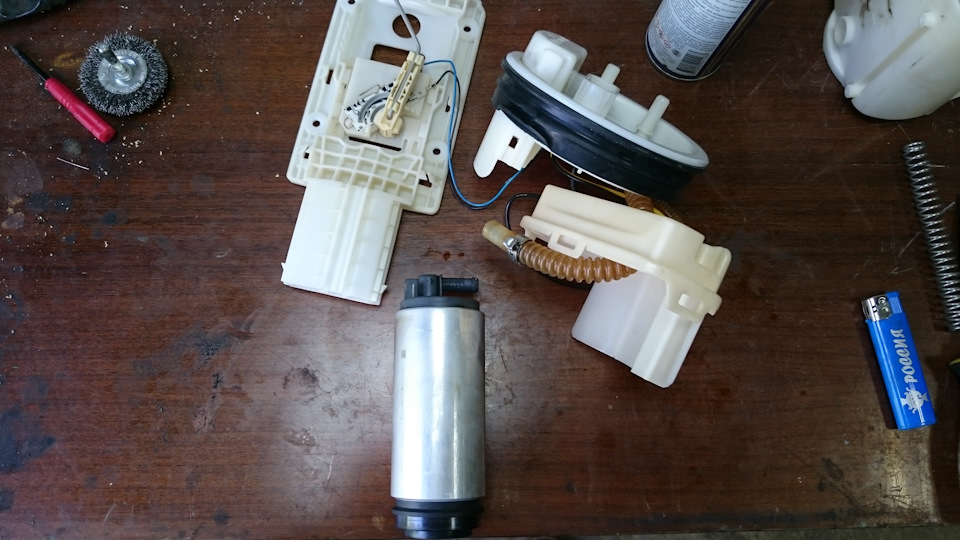

Располагаем насос с напорным шлангом так, чтобы к ним был наиболее удобный доступ:

А теперь самая сложная часть работы, сфотографировать которую я забыл: нужно аккуратно отверткой рассоединить хомут. Это делается несложно, там по месту все очень понятно. Далее, хомут сдвигаем в сторону от мотора, берем зажигалку/фен и подогреваем кончик шланга, надетый на штуцер мотора. После нагрева, прилагая приличные усилия, шланг стягиваем. С первого раза не получится, я грел-стягивал раза 4. В Итоге получаем такую картину:

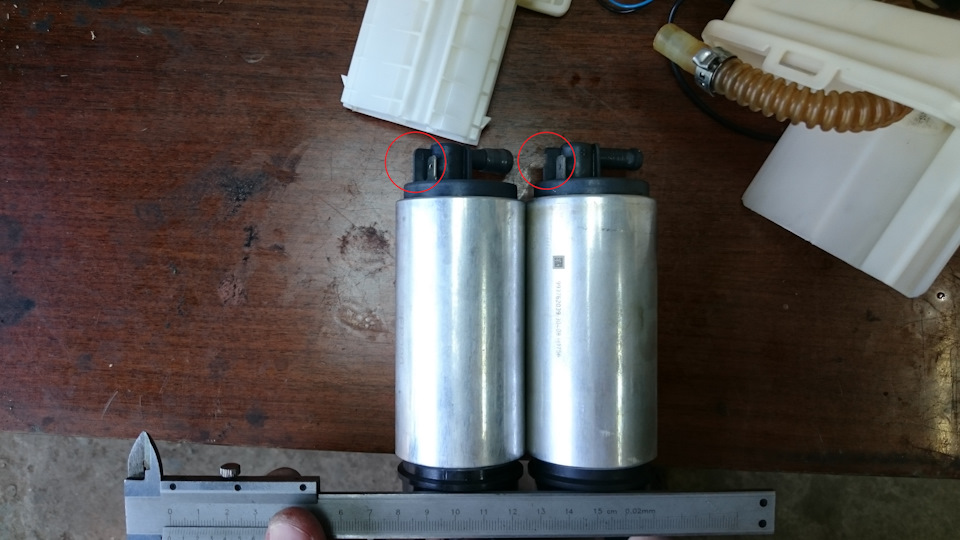

Павел предупреждал меня о том, что мотор Patron на один-два миллиметра ниже родного и он для компенсации этой разницы установил сверху мотора два уплотнительных кольца вместо одного. Я же прикинул, что разница между упорными поясками с обеих сторон около 1мм и не стал дополнительно ничего делать. Сравнение моторов на фото: слева- Patron, справа — оригинал. Кружками обведено важное отличие, из-за которого к новому мотору необходимо приложить надфиль: отсутствует выемка под защелку электрического разъема:

А теперь очень важное замечание: на моторе устанавливается 3 уплотнительных резиновых кольца!
Одно сверху и два снизу — внутри и снаружи. Так вот, переставить со старого на новый мотор я забыл как раз внутреннее нижнее кольцо, которое тупо не заметил. Пришлось потом заново все разбирать:)
Можно все три кольца заменить на идущие в комплекте с насосом, я же, как и Павел, решил кольца оставить родные.
Вот, в общем-то, и все нюансы. Собираем все в обратной последовательности. Чтобы натянуть напорный шланг на штуцер мотора его так же надо подогреть, но будучи ранее растянутым при снятии — одевается он уже гораздо легче. Хомут застегивается обратно и зажимается советскими кусачками или просто пассатижами.
При установке модуля в горловину бака нужно очень внимательно заправить резиновое кольцо-манжету. У меня вот один край был зажеван, калужская сборка етить её в качель…Лучше и удобнее всего стянуть манжету немного вниз с модуля (2-3 сантиметра) и заправить ее в горловину бака, а затем уже в нее опустить крышку модуля. Не забываем совместить стрелку на модуле с нанесенной ранее меткой на кузове.
Для того, чтобы гайка легче закручивалась, рекомендую побрызгать резьбу силиконовой смазкой, я использовал ту которой обычно мажу дверные уплотнители после мойки.
Защелкиваем на свои места штуцера подачи и обратки и электрический разъем и радостные бежим проверять. С первого раза машина не завелась — оно и понятно, насос не успел заполнить пустую магистраль. Со второго раза завелась «с пол-оборота», как и должна и как всегда заводилась раньше.
Убеждаемся, что нигде ничего не течет, закрываем лючок, собираем салон. Профит!
Резюме: замена несложная при наличии определенной прямоты рук и кое-какого инструмента. Времени заняло часа полтора. Аккумулятор я не отключал и даже ключ из замка не вытаскивал.
Всем добра, удачи на дорогах и хорошего настроения! А Павлу — отдельная неисчерпаемая благодарность за подробные подсказки.

Цена вопроса: 1 500 ₽ Пробег: 178 000 км

Запчасти

Насос топливный электрический давление 4 бар, пропускная способность 105 л/ч AUDI: A2 (8Z0) 02.00-08.05, A3 (8

Замена бензонасоса на Шкода Октавия

Проведите предварительную проверку давления в топливной системе (см. «Проверка давления топлива в топливной системе»). Если давление в системе меньше 300 кПа (3,0 кгс / см2), топливный насос, сетку топливного фильтра на входе, регулятор давления топлива или насосный модуль в сборе необходимо заменить топливом. Для этого необходимо снять модуль топливного насоса с автомобиля.

— отвертка с плоским жалом,

— емкость для слива топлива из модуля топливного насоса.

1. Уменьшите давление топлива в топливной системе (см. «Снижение давления топлива в топливной системе»).

2. Отсоедините провод от отрицательной клеммы аккумулятора.

3. Снимите подушку заднего сиденья, см. «Снятие и установка заднего сиденья», стр. 237).

4. Поднимите крышку люка модуля топливного насоса, преодолевая усилие резиновых фиксаторов…

5.… и отложите это в сторону.

6. Вытяните защелку…

7 и отсоедините разъем жгута от разъема модуля топливного насоса.

8. Подденьте отверткой…

9 . и отсоедините конец возвратного топливного шланга от штуцера модуля топливного насоса.

10. Таким же образом отсоедините конец топливопровода от штуцера модуля топливного насоса.

11. Используя молоток и отвертку, осторожно сдвиньте нажимное кольцо модуля топливного насоса против часовой стрелки.

ПРАЙМ ЧАНИ

эту работу удобнее выполнять имеющимися в продаже специальными ключами для снятия кольца модуля топливного насоса.

12. Снимите кольцо.

13 Снимите модуль с бака.

14. Наклоните модуль так, чтобы рычаг указателя уровня топлива e не погнулся

повернуть поплавок на рычаге (иначе показания индикатора в комбинации приборов будут некорректными) и вынуть рычаг с поплавком из бачка.

15. Слейте топливо из емкости модуля топливного насоса в подготовленную емкость.

Читайте также: Замена салонного фильтра Skoda Yeti

16. Установите снятые детали в порядке, обратном снятию.

Неплохо, все сведения о топливной системе автомобиля можно найти здесь whatisvehicle.wordpress.com/chapter5/

Как сбросить давление в рампе?

Для предотвращения утечки бензина при снятии топливных патрубков используйте один из способов сброса давления:

• перед ремонтными работами подождите 30-40 минут. Топливо из регулятора давления будет стекать в бак. Еще рекомендую вытащить предохранитель бензонасоса, чтобы при случайном открытии водительской двери не активировался бензонасос.
• на гоночном автомобиле снимите предохранитель и реле топливного насоса Skoda Octavia или отсоедините разъем топливной секции. Когда двигатель остановится, в системе практически не будет давления;

Сборка

Установите топливный насос так, чтобы его выпускное отверстие совпало с выемкой в ​​верхней крышке. Поэтому для начала отсоедините от шара вставку с крупной сеткой (она удерживается несколькими маленькими защелками).

Установите топливный насос в баллон, не забывая уплотнительное кольцо в пазах нижней и верхней частей. На корпусе газового ресивера размещено небольшое кольцо. Подвесьте сетку на баллон, совместив фитинг обратного потока топлива с фитингом на корпусе сетки.

Закрепите пластиковую крышку на 3 зажимах, наденьте шланг топливного насоса, подключите силовые кабели и прикрутите корпусную часть с указателем уровня топлива. Сборка остальных компонентов системы осуществляется в порядке, обратном разборке, и не представляет затруднений.

Замена фильтра тонкой очистки

Фильтр тонкой очистки на всех бензиновых Octavia расположен под днищем, рядом с топливным баком с правой стороны. Последовательность действий при замене своими руками предельно проста.

1. Выверните винт, которым крепится пластиковый зажим топливного фильтра.

2. Отсоедините быстроразъемные соединения (нажмите отверткой на фиксатор в форме полумесяца). Будьте осторожны при извлечении корпуса фильтра из зажима. За годы эксплуатации пластик теряет эластичность.

Читайте также: Рено Дастер или Шкода Йети: Кто победит в битве внедорожников?

3. Поместите фильтр внутрь зажима и затяните крепежный винт. Присоедините быстроразъемные топливные муфты, соблюдая правильное соединение.

Обратите внимание на металлический штифт, который должен войти в паз на корпусе зажима.

Замена сетки бензонасоса Шкода Октавия

Всем владельцам Skoda Octavia советую выбирать майку по номеру бензонасоса, который устранен вверху топливного отсека. Есть несколько вариантов складных и несгибаемых конструкций. В моем случае фильтр в форме колбы бьет по количеству. Топливный насос Skoda Octavia находится в баке, доступ появляется после складывания правой части заднего ряда сидений.

1. Замена бензонасоса Шкода Октавия А5 начинается с тщательной очистки топливного отсека. В противном случае часть этой пыли и грязи попадет в резервуар. Это можно сделать с помощью пылесоса и обычной щетки.

2. Отвинтите прижимную пластину против часовой стрелки с помощью небольших метчиков в пазы по внутреннему краю. Сделайте отметки на корпусе топливного модуля и на баке, чтобы упростить позиционирование секции при установке.

3. Вытяните секцию из бака, чтобы не погнуть шток поплавка указателя уровня топлива. Перед тем, как разбирать баллон, слейте весь бензин.

4. Выкрутите 4 винта крепления корпуса грубого экрана.

5. Отсоедините силовые клеммы двигателя. Вытяните хомут шланга топливного насоса. В оригинале на автомобиль устанавливается одноразовый фиксатор. В моем случае под рукой никого не было, поэтому пришлось при сборке надеть обычную. Перед тем как снять шланг, прогрейте его феном.

6. Отцепите 3 пластиковых зажима, которыми крышка крепится к нижней части топливного отсека.

Когда стоит искать причину в бензонасосе?

Гораздо реже проблемы с давлением топлива возникают из-за износа бензонасоса. Его производительности недостаточно, чтобы обеспечить двигателю бесперебойную подачу топлива на всех режимах работы. В этом случае проверить топливный насос, не сняв его, невозможно.

Читайте также: Замена воздушного фильтра Шкода Фабия

Первым делом нужно убедиться, что крупная сетка не создает сопротивления прохождению топлива. Если с сетью все в порядке, можно измерить давление, минуя фильтрующий элемент. Для этого достаточно подсоединить манометр к штуцерам на топливном отсеке. В этом случае гораздо проще предварительно измерить давление топлива в рампе, чтобы зафиксировать факт неисправности. После замены фильтра тонкой очистки повторите измерение. Если это не изменилось, вам нужно, чтобы топливный модуль проверил решетку и топливный насос. В моем случае причиной ремонта топливной системы стал высокочастотный гул работающего бензонасоса.

Если насос не запускается, проверьте источник питания. «Плюс» и «минус» на электродвигатель подаются через блок управления и реле топливного насоса Skoda Octavia. Цепь защищена предохранителем.
