как подключить сигнал ваз 2107
White_Lad У тебя сейчас на сигнал идет 2 провода(один постоянный плюс,а второй минус,который появляется при нажатии на сигнал). Что бы поставить сигнал с одним контактом надо сделать пару манипуляций. В блоке предохранителей у тебя вместо реле на сигнал стоит перемычка,покупаешь реле и ставишт его вместо перемычки. Теперь у тебя где раньше при нажатии на сигнал поступал минус будет поступать плюс. Постоянный плюс изолируешь, а бывший минус подключаешь к новому сигналу и прикручиваешь этот новый сигнал на свое место,вуаля!
На автомобиле ВАЗ-2107, в зависимости от его модификации и года выпуска, может быть установлено два спаренных или один P20. 3721-01, размещенный в передней части моторного отсека.
На корпусе устройства имеется регулировочный винт для настройки тональности звучания и две клеммы для подключения электропитания +12В (красный провод) и кнопки включения сигнала, расположенной на рулевом колесе (серый провод с черными полосками). Электроцепь питания устройства защищена предохранителем F7 (15А) в монтажном блоке.
Основными неисправностями могут быть полное отсутствие сигнала, слабый или хриплый звук. неисправность самого устройства. Для определения причины неисправности и ее устранения сначала проверяем целостность предохранителя F7 в монтажном блоке. После этого проверяем поступление электропитания +12В на устройство (красный провод), для чего можно использовать тестер или контрольную лампу. Если напряжения нет, проверяем отсутствие обрывов и целостность изоляции провода (при необходимости заменяем), зачищаем и обжимаем его наконечник.
При наличии электропитания на клемме с красным проводом, замыкаем вторую клемму подключения кнопки (серый с черными полосками провод) на массу отрезком провода. Если звуковой сигнал при этом срабатывает, то неисправность нужно искать в цепи подключения кнопки сигнала или в самой кнопке (обрыв провода, окисление контактов). Если сигнал не срабатывает, то причина в нем самом и его необходимо заменить. неисправность самого устройства. Для устранения такой неисправности, в первую очередь, пробуем настроить сигнал регулировочным винтом на его корпусе.
Для этого нажимаем кнопку на рулевом колесе и при работающем сигнале вращаем винт с помощью шлицевой отвертки в одну или другую сторону до появления звука нужной тональности. Данную процедуру удобнее всего производить с помощником. При его отсутствии для нажатия на кнопку сигнала можно использовать брусок подходящего размера, уперев его в спинку сидения. При спаренной схеме регулируем сигналы поочередно, отключив серый провод одного из них. Если звук сигнала не настраивается, проверяем изоляцию проводов, зачищаем и обжимаем контакты разъемов и кнопки сигнала, после чего снова пробуем настроить звук сигнала винтом регулировки.
Ремонт сигнала Ваз2107
Если и после этого отрегулировать звуковой сигнал не удается, то он подлежит замене. Для этого отключаем массу от аккумулятора, отсоединяем провода от клемм и ключом на 13 откручиваем гайку крепления сигнала. и снимаем сигнал Новый сигнал устанавливаем в обратной последовательности. При этом провода к клеммам могут подключаться в произвольном порядке.
Волга-сигнал на ваз 2114 (Установка, подключение через доп. реле)
Всем привет друзья. Что-то меня накрыла какая-то неугомонная депрессуха и вместе с ней мы решили запилить новенькую запись. Речь как вы поняли пойдет об установке и подключении сигнала со знаменитой волги, поскольку сигнальчик би-бикает достойно. Добро мне это досталось от предыдущего хозяина авто. Сигнал был уже установлен и подключен, все работало, но проводка кака-то колхозная. И решил я все это дело как-то облагородить. Выискивая в интернете всякие тюнячки, наткнулся на сайт (уже не помню, если надо вспомню), где нашел готовый вариант проводки под волга-сигнал на четырку. Не думал, что даже такие позиции существуют. Недолго думая закинул заказ в корзину, цена вопроса была около 100р. Приехал, забрал, распаковал.

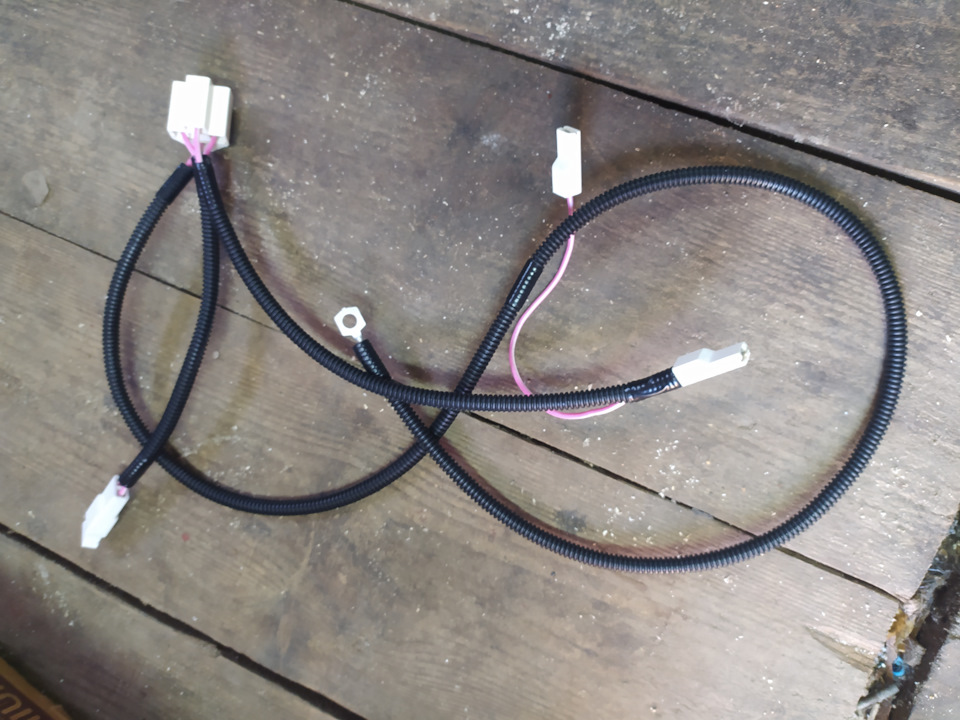

Ничего необычного, провода с обжатыми клеммами в фишках, колодка 4-х контактного реле и фишка для соединения контактов с проводами, идущими на сигнал в стоковом исполнении.
Наглядная схема для подключения волговских дудок
Прокидываем постоянный плюс на реле, пускаем все по фен-шую, по плюсовой клемме акб

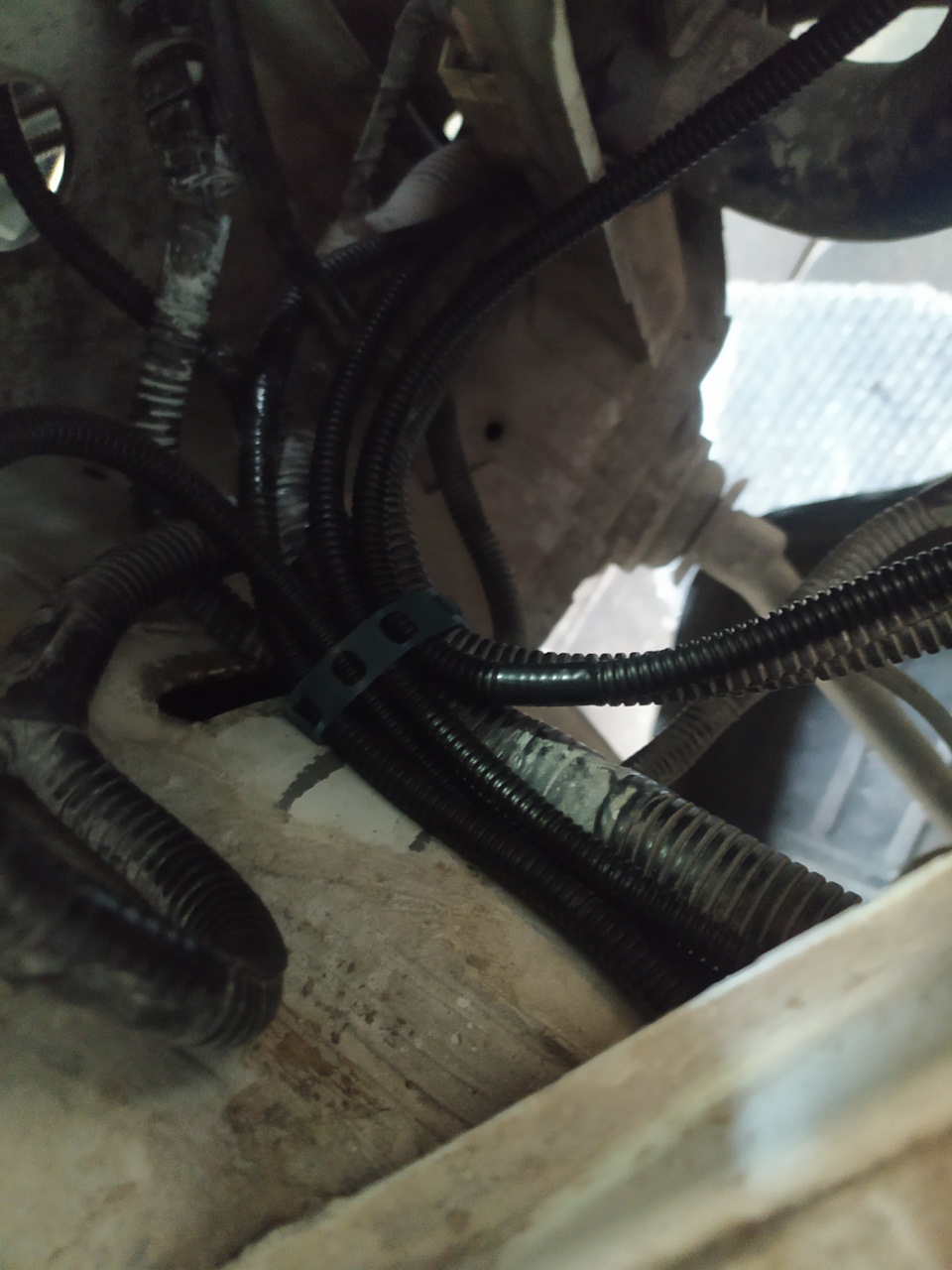

Хомуты, стяжки, крч добиваемся идеальной укладки всех проводов.

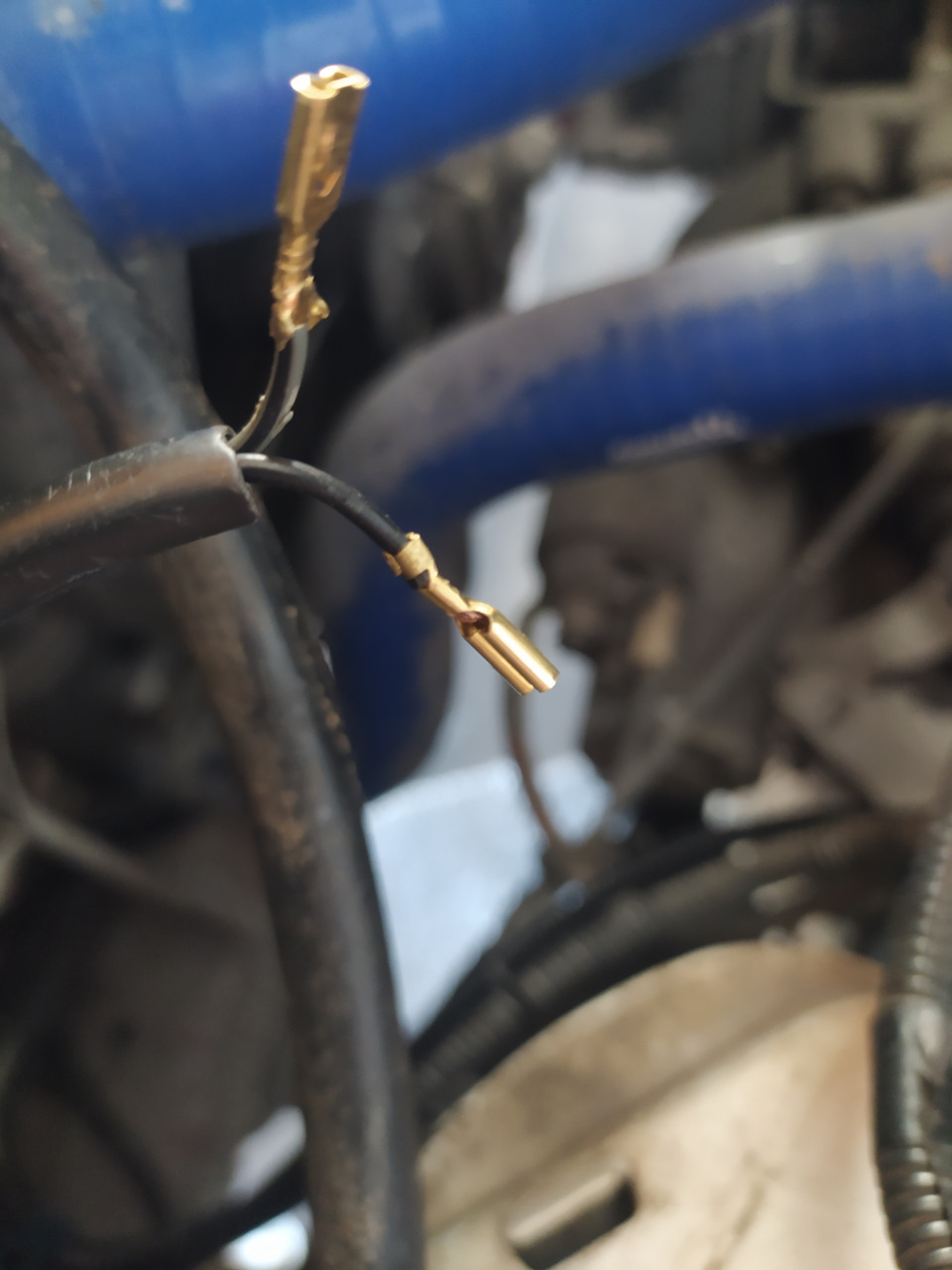

Поскольку у меня уже были порезаны провода, которые идут от предохранителя монтажного блога на сигнал и на скрутку запитаны к старой проводке волговских сигналов, я еще чуть их укоротил и обжал кримперами 2 клеммы.
Протянул полностью купленную проводку под сигнал, установил реле рядом с водительской фарой, одел фишку
Накинул сами ракушки и подключил фишки. Убеждаемся в качественной массе данных сигналов, так как масса этих сигналов сам корпус в отличии от заводского варианта.
Тестируем, би-бикает — все прекрасно. Еще на самих сигналах есть болты для регулировки тональности. С этим не заморачивался, может как-нибудь позже поиграюсь и запилю пост.
Есть еще один момент. Изначально перед установкой волговского сигнала была мысль подключить все это дело без дополнительного реле. Что у нас получается? Ниже схема подключения заводского сигнала
То есть что получается? Самый эстетичный и сексуальный вариант был бы заменить плюсовой провод, идущий от звукового сигнала к монтажной коробке колодки х7, 6 пин, серо-черного цвета в графическом изображении выше на провод большего сечения. Но в этом случае мне пришлось бы потрошить основную подкапотную проводку, что в принципе геморройно. Почему нужно менять провод? Да потому, что стандартный проводок для волга-сигналов тонковат, именно поэтому и подключается дополнительное реле, дабы сбавить нагрузку на провод. Но блин так заморачиваться с заменой провода наверное слишком, зато прям дико эстетично), да и пока работы другой по авто хватает. Поэтому возможно я все же переделаю подключение на этот конфиг и уберу дополнительное реле, которое меня напрягает, как лишняя запчасть. В общем дело видно будет, по настроению) На этом моя запись подходит к концу, чутка спала грусть на чуть чуть, совсем чуть-чуть. И что за хандру я поймал хз. Как-то такие мысли друзья, спасибо, что зашли почитать, ненадолго я вновь пропадаю. Всего доброго, берегите себя и близких. До след. записи.
Схема подключения звукового сигнала на ВАЗ 2114 (2113, 2115)
Автомобили ВАЗ 2113, 2114, 2115 могут быть оборудованы звуковыми сигналами двух типов.
Разборные — С-304 и С-305. И не разборные — 20.3721-С1 и 201.3721. Вот схема их подключения с описанием порядка и особенностей работы.
Схема подключения звукового сигнала на ВАЗ 2114 (2113, 2115)
Описание схемы подключения звукового сигнала автомобилей ВАЗ 2113, 2114, 2115
— Напряжение в электрическую цепь включения звукового сигнала (гудка) автомобиля ВАЗ 2114 (2113, 2115) подается напрямую с плюсового вывода АКБ, через вывод «В+» генератора и реле «К6» в монтажном блоке предохранителей.
— Для его включения не требуется поворачивать ключ в замке и включать зажигание. Это сделано, скорее всего, в целях повышения безопасности, что бы водитель в случае возникновения опасности мог незамедлительно подать сигнал и оперативно предотвратить возможную проблему.
— Электрическая цепь защищена предохранителем F5 (20А) в монтажном блоке предохранителей и реле.
— Для снижения нагрузки на контакты в цепи имеется реле «К6». Это реле типа 113.3747, которое так же установлено в монтажном блоке.
— В неактивном состоянии электрическая цепь звукового сигнала постоянно разомкнута. На самом звуковом сигнале напряжения нет. Пытаясь его включить водитель нажимает на кнопку в рулевом колесе и замыкает минусовой участок цепи. После чего срабатывает реле К6, на гудок подается «плюс» и он издает громкий звук.
Примечания и дополнения
— Если звук, издаваемый звуковым сигналом автомобиля слишком тихий или пропал совсем, его можно усилить или восстановить. Что бы выяснить причину этой проблемы обычно проводят несложную проверку. Подробно об этом расскажем в отдельной статье на нашем сайте.
Подключаем волговский сигнал через реле на ВАЗ-2110 (+схема)
Стандартный сигнал на ВАЗ-2110 очень слабый и его не всегда слышно в бурном потоке машин. Поэтому собственники приходят к мысли о замене данного узла.
Идеальным вариантом при этом является установка сигнала от обычной волги. Он очень громкий и слышен на дороге при любом уровне шума.
Два Волговских сигнала на борту ВАЗ-2110.
Сложности замены сигнала
Простая замена невозможна по нескольким причинам. У автомашин различная схема подключения электрооборудования. ВАЗ-2110 предполагает подключение к сигналу двух проводов НАПРЯМУЮ: плюса и минуса. Волговский сигнал работает несколько иначе. Используется только плюсовой провод, потому что масса закрепляется к корпусу авто.
Также сигнал от Волги в десятку подключается при помощи четырёх контактного реле из-за наличия большого тока и управляющий провод здесь минусовой.
Рассмотрим, как монтаж выглядит на практике.
Подключение сигнала от ВОЛГИ
Схема подключения через реле.
Все работы достаточно трудоемки, поэтому требуется запастись терпением. Подключение проводки производим с аккумуляторной батареи, через отдельно взятый предохранитель равный значению 20 А . Реле лучше поместить в такое место, в котором была исключена возможность попадания влаги. Некоторые поступают радикально и заворачивают деталь в пакет.
Установка происходит следующим образом:
-
Берем ключ на восемь и выкручиваем два болта, которые удерживают решётку. Снимаем решетку.
Посмотрите на схему!
Схема установки.
Готовый вариант.
