Как поменять промежуточный подшипник на форд фьюжн

Замена подвесного подшипника

На скорости от 0 до 60 км/ч слышен легкий гул, даже не гул, а шорох до 40 км/ч, который перерастает в гул на скорости 40-50 км/ч, с легкой вибрацией в пол и в руль. В поворотах гул не пропадает и не усиливается.

Было подозрение на ступичные подшипники, но после проверки на СТО подозрение на ступицы отпало, причину гула установить не смогли.

Вообщем я решил заменить подвесной подшипник.
Был куплен подшипник фирмы INA, артикул 712076410 или F-125091.18 FR 146/17
В оригинале у нас стоит подшипник такой-же фирмы (только с дополнительным клеймом FoMoCo).

Фото в бортжурнале Ford Fusion (2G)

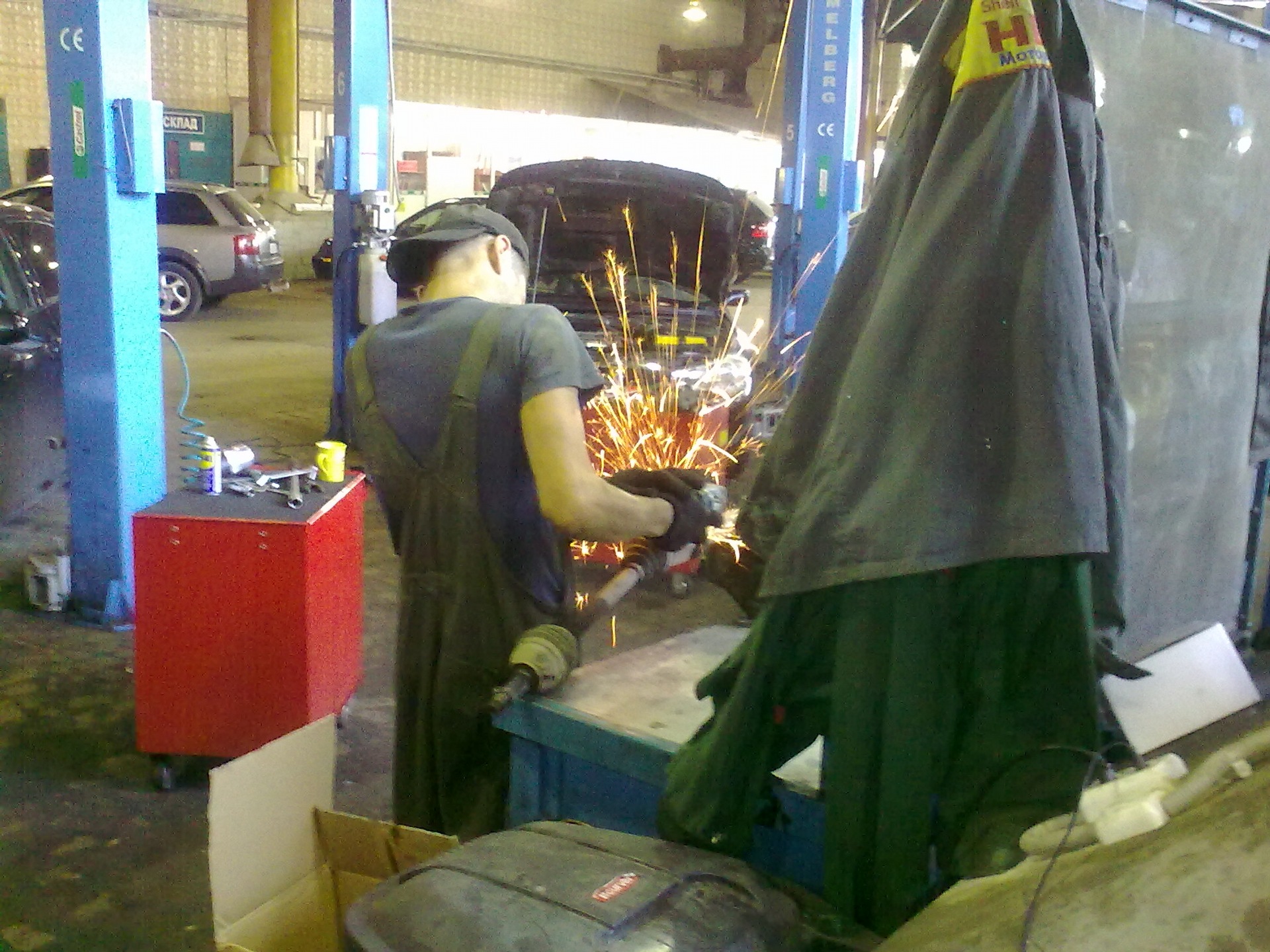

Замена производится путем изъятия правой полуоси из коробки.
Для того, что бы избежать пролива масла из коробки необходимо максимально поднять правую сторону автомобиля, таким образом после того, как достанете полуось — масло останется в коробке.

Фото в бортжурнале Ford Fusion (2G)

Подшипник 1 в 1 с установленным заводом.

После замены подшипника… ничего не поменялось))) гул как был так и остался.
Буду искать дальше причину.
Думаю может еще заменить переднюю правую ступицу, т.к. левая передняя уже заменена при ремонте после получения авто.

Замена подвесного подшипника правого привода.

Стал замечать периодически появляющиеся постукивания в передней части авто. Решил заехать в сервис, провести дефектовку ходовой.

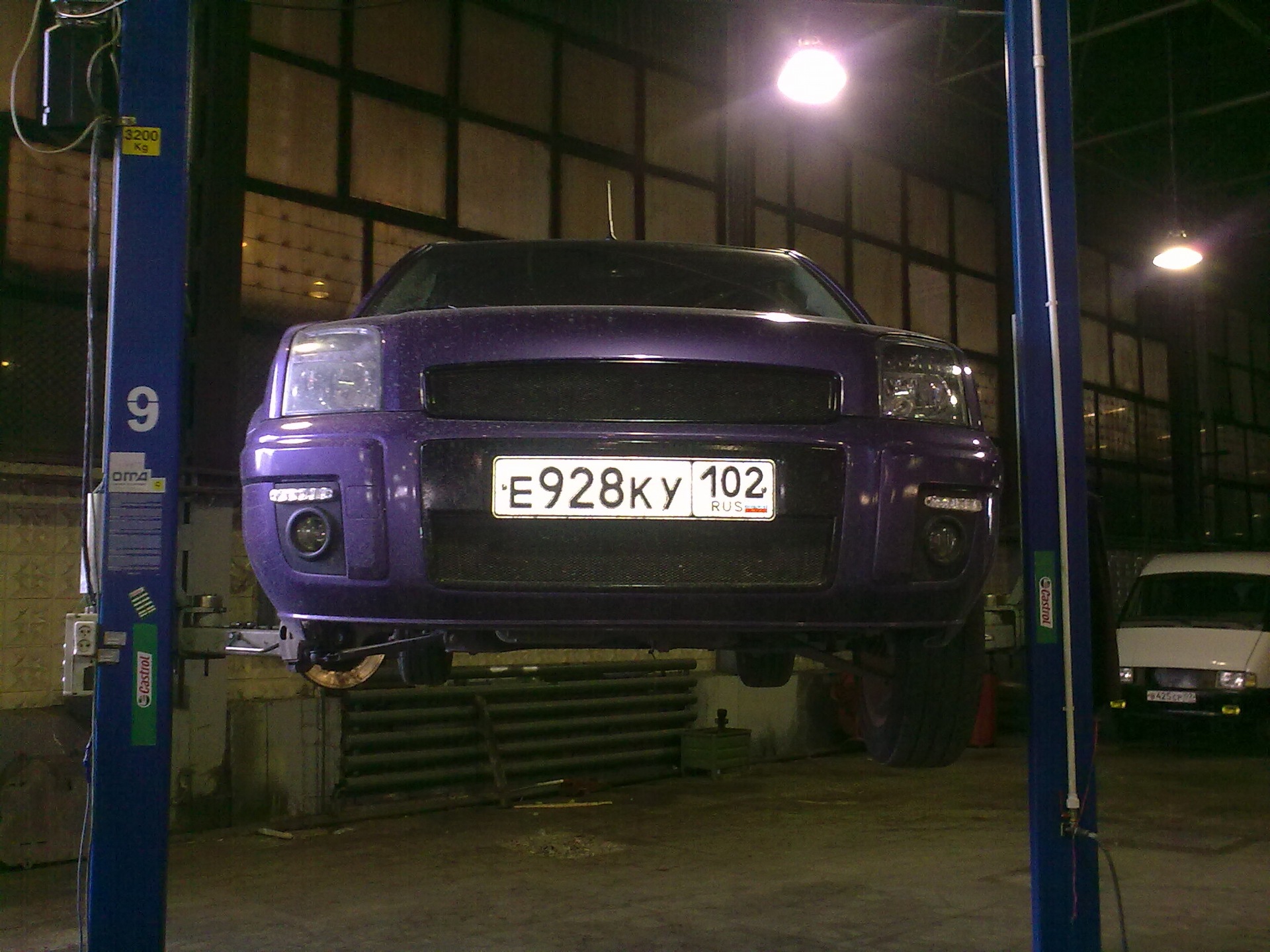

Загнал машину на подъемник и путем нехитрых манипуляций, мастер выявил проблемы с подвесным подшипником. Требовалась замена, иначе можно было попасть на более дорогой ремонт при клине этого подшипника и светило остаться без машины на несколько недель. Этого мне очень не хотелось и поэтому ремонт откладывать не стал, благо взял с собой денег побольше.

Фото в бортжурнале Ford Fusion

Видимо езда без защиты картера и привела к скорой кончине подшипника, т.к. на него беспрепятственно попадали вода и грязь.

Фото в бортжурнале Ford Fusion

Подшипник купил не оригинальный за 1300, оригинал стоит 2700. Осмотр + работа по замене еще 2100. Сделали небольшую скидку по дисконтке.

Так же было замечено подклинивание левого опорного подшипника, но это еще не критично, поэтому пока не трогал.

Как заменить подвесной подшипник привода колеса на Форд Фьюжн?

Форд Мастер

24.08.2015 1 672

Как заменить подвесной подшипник привода колеса на Форд Фьюжн?

Замена подвесного подшипника привода колеса на Ford Fusion производится в случае возникновения звуков похожих на трение в области колес. Нередко неисправный подшипник проявляет себя и по-другому, например, у некоторых «ФОРДоводов» подшипник начинает постукивать во время движения, создавая иллюзию неисправности абсолютно другой части автомобиля.

Оттягивать с ремонтом этой неисправности нельзя, так как в случае его заклинивания вы получите более серьезную и дорогостоящую поломку.

Для работы вам необходимо подготовить:

Плоскую отвертку, монтировку;
Молоток и зубило + кусок трубы (для посадки нового подвесного подшипника на место);
Набор ключей на от «8» до «19» включительно;
Шестигранник на «8», головку TORX на «7»;
Проникающую жидкость WD-40, наждачку, ветошь и перчатки;
Тара для того, чтобы слить трансмиссионное масло.

Все работы производятся на яме или подъемнике. В случае с ямой вам дополнительно потребуется домкрат.

Замена подвесного подшипника привода колеса на Форд Фьюжн своими руками

Поднимаем на подъемнике или загоняем машину на яму. Если у вас яма, домкратом вывешиваете то колесо, со стороны которого собираетесь работать и снимаете само колесо.
Снимите защитную крышку кулисы коробки (располагается справа от мотора).

Далее отключаем тросы КПП. Нижний отсоединяется путем нажатия на кнопку, верхний достаточно просто потянуть на себя.
Освободите тросы от кронштейнов, для этого поворачиваем нижнее кольцо крепления на 90°.

Сливное и заливное отверстие, место крепления тросов

Демонтируйте пластиковый защитный корпус.
Установите пустую емкость для слива масла, затем ключом на «19» откручиваем гайку сливного отверстия. Если масло чистое или менялось не так давно, позаботьтесь о том, чтобы тара была чистой, после того как вы замените подвесной подшипник слитое масло можно будет процедить и влить обратно в КПП.

Ключом и шестигранником откручиваем крепление шаровой

Колесо у нас снято, поэтому приступаем непосредственно к откручиванию гайки крепления рулевого наконечника, сам наконечник необходимо удерживать шестигранником. В конце отсоедините рулевой наконечник от поворотного кулака.

C одной стороны действуем головкой с другой помогаем TORX

Используя TORX на «7», удерживайте болт крепления шаровой опоры, расположенный внизу на кулаке другим ключом, откручиваем.
Саму шаровую желательно выпрессовать используя съемник, но можно обойтись и без этого, например, воспользоваться молотком или монтажкой. При использовании тяжелых заменителей съемника, необходимо быть предельно осторожным, чтобы не повредить пыльник.
Далее демонтируем тормозной суппорт, крепится он двумя болтами. Откручиваем болты и подвешиваем суппорт, чтобы не мешал, на какую-нибудь проволочку.
Снимаем датчик ABS. Крепится датчик одним болтом. Если у вас возникли трудности с этим, открутите два болта крепления защиты, после чего отсоединяем разъем на кузове.
Плавно приближаемся к опоре подвесного подшипника. Открутите две гайки крепления скобы, после чего используя отвертку, снимите защитную скобу со шпилек.

Как заменить подвесной подшипник на Ford Fusion

Когда вал и кулак почти освобожден, необходимо открутить всего лишь один болт, при помощи которого он крепиться к амортизаторной стойке.
После выполнения всех вышеописанных действий вам потребуется помощь друга. Возьмите плоскую отвертку или монтировку небольших размеров и подденьте вал в точке входа в коробку. Важно действовать предельно осторожно, чтобы случайно не повредить сальник.
Открутите последний болт, при этом придерживая вал, после чего снимите кулак с амортизатора. Возможно потребуется молоток.

Сняли полуось приступаем к снятию подшипника

Далее взбрызните вал приникающей жидкостью, чтобы подшипник лучше слазил, берем зубило и молоток и приступаем к снятию подшипника по кругу. Сам вал упираем в деревянный брусок, таким образом, чтобы не повредить пыльник и ШРУС. Как вариант, некоторые специалисты предлагают воспользоваться болгаркой для снятия старого подшипника. Достаточно сделать несколько надрезов, чтобы разрушить старый подшипник, однако существует опасность повреждения вала при неумелом использовании инструмента.

Как заменить подвесной подшипник привода колеса на Форд Фьюжн?

После того как подшипник сбит с вала, используя наждачку мелкой зернистости, производим очистку посадочного места.
Подготовьте новый подвесной подшипник и аккуратно, без перекосов, посадите его на место. Вал можно смазать той же «ВДшкой», а в качестве наставки использовать трубу необходимого диаметра.

Когда подвесной подшипник посажен на свое место, можно приступать к обратной сборке. По завершению не забудьте залить масло в коробку. Развал-схождение делать не обязательно при условии, что вы все делали по инструкции и не откручивали ничего лишнего.

Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Сегодня съездил на диагностику ходовой части, машина 2005 года, пробег 62 тыс.км. Сервисмэны сказали, что все в порядке, кроме подшипника правой передней полуоси. Кто это. Посмотрел в руководстве по обслуживанию Фьюженов, нет в передней подвески ссылки на этого монстра. Сколько этот подшипник может стоить и возможно ли его заменить своими руками? Уточнял у тех, кто диагностику делал — не подшипник ступицы, а тот, что на полуоси.

Макс_37_Rus

ANG Сообщения: 4877 Зарегистрирован: 15 янв 2010, 10:53 Полное имя: Алексей Автомобиль: Другой Двигатель: Другой Трансмиссия: Другая Год выпуска: 2023 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Ростов-на-Дону

Re: Замена неизвестного подшипника

#2 Сообщение ANG » 02 май 2011, 10:34

Это аналог подвесного подшипника на карданном валу в жигулях.
А как определили неисправность? Что с ним такого, что нужна замена?

Titanium Хэтчбэк, 1.6 125, PowerShift, Lunar Sky, No Smoking, Пакеты «Городской», «Безопасность», «Технологии»
Haval F7 2WD 1,5T 150лс, 7DCT, Comfort
Haval F7 2WD 1,5T 150лс, 7DCT, Elite, рестайл 2023

Макс_37_Rus Сообщения: 95 Зарегистрирован: 19 мар 2011, 23:49 Полное имя: Прокофьев Максим Валерьевич Автомобиль: FFn Trend Двигатель: 1.4 Бензин Трансмиссия: Механическая

Re: Замена неизвестного подшипника

#3 Сообщение Макс_37_Rus » 02 май 2011, 10:39

Покрутили колесо, что-то услышали, пришел еще один сервисмэн с штуковиной вроде медицинского тонометра. Послушал через него колесо и этот подшипник, сказал, что подшипник надо менять. Только неясно-у нас отдельно-то подшипник этот продается?

Макс_37_Rus

anis Сообщения: 4284 Зарегистрирован: 12 янв 2010, 13:21 Автомобиль: FFn Elegance Двигатель: 1.6 Дизель Трансмиссия: Механическая Откуда: Москва

Re: Замена неизвестного подшипника

#4 Сообщение anis » 02 май 2011, 11:44

мне меняли, отельно продается

Добавлено спустя 3 минуты 33 секунды:
сам подшипник стоит не дорого, это маленькая деталька в коробочке 5х5хh1,5 см

наша жизнь — это то, во что её превращают наши мысли

anis

Dima! #_0000BF Сообщения: 16511 Зарегистрирован: 11 янв 2010, 11:02 Полное имя: Дмитрий Трансмиссия: Механическая Откуда: СПб и ЛО Контактная информация:

Re: Замена неизвестного подшипника

#5 Сообщение Dima! » 02 май 2011, 14:45

Насколько я понял речь идет о детали с кодом 1 061 831 (3K093)
Добавлено спустя 1 минуту 13 секунд:
Макс_37_Rus писал(а): Сколько этот подшипник может стоить
Если это он то разброс цен от 600 р. до 3,5 т.р
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Ты не лучше чем все!
Ты не хуже чем все!

Dima!

Re: Замена неизвестного подшипника

#6 Сообщение Макс_37_Rus » 02 май 2011, 19:46

Dima!, спасибо огромное! Именно то, что нужно. Единственное: его можно самому поменять или он непростым способом выпрессовывается и назад запрессовывается?

Макс_37_Rus

Сергейsp Супермодератор Сообщения: 13402 Зарегистрирован: 11 янв 2010, 20:26 Полное имя: Сергей Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Механическая Год выпуска: 2006 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Под Угличем

Re: Замена неизвестного подшипника

#7 Сообщение Сергейsp » 02 май 2011, 20:51

Подшипник не проблема, там до него много что нужно сделать:
Отвернуть ступичную гайку
Отсоединить рулевую тягу
Отсоединить от поворотного кулака шаровую опору
После этого наружный конец ШРУСа из ступицы
Скоба промежуточной опоры
извлекаем ШРУС и лучше, что б кто то держал его на весу, через выколотку сбиваем промежуточного вала старый и запресовываем новый.
Да забыл, через сальник масло потечет.

Делай, что до́лжно. И будь, что будет.

Сергейsp

Re: Замена неизвестного подшипника

#8 Сообщение Макс_37_Rus » 02 май 2011, 22:36

То есть лучше заплатить 1 т.р. и реально избавиться от уймы проблем?

Макс_37_Rus

Re: Замена неизвестного подшипника

#9 Сообщение Сергейsp » 02 май 2011, 22:54

Если нет навыков или желания их приобрести, лучше к спецам.
Делай, что до́лжно. И будь, что будет.

Сергейsp

Re: Замена неизвестного подшипника

#10 Сообщение ANG » 03 май 2011, 00:36

Что это за супер спец с большими ушами слушал подшипник? Еще бы с микроскопом измерял биение колес! Чего там можно услышать-то в том месте, где стоит подвесной? Подними домкратом машину да крутни колесо. Там столько разных звуков услышишь, а уж с ушами — так и вообще оглохнуть можно.
Хозяину виднее, но я б ничего не стал менять. Больше похоже на спектакль.

*Casper* Руководитель Сообщения: 41861 Зарегистрирован: 10 янв 2010, 23:33 Полное имя: Санчело Мастраяни Автомобиль: FFn Luxury Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2006 Климатика: Климат-контроль Люк на крыше: Есть Откуда: Торжок [69] Контактная информация:

Re: Замена неизвестного подшипника

#11 Сообщение *Casper* » 03 май 2011, 01:05

У меня так ГУР проверяли. Только речи о замене не стояло и цели развода не было. Задача была чисто убедиться, что не совсем все печально и поменять масло.

Все было хорошо, пока я не захотел сделать еще лучше.

*Casper*

Re: Замена неизвестного подшипника

#12 Сообщение Макс_37_Rus » 03 май 2011, 07:15

Ну а если развод, то как можно определить неисправность этого подшипника? В данный момент у меня ничего не стучит, не скрипит и не щелкает. На диагностику поехал чтобы проверить состояние подвески после езды по нашим фирменным дорогам. Чем может обернуться не замененный вовремя подшипник?

Макс_37_Rus

Re: Замена неизвестного подшипника

#13 Сообщение ANG » 03 май 2011, 08:06

Не знаю, но я тоже езжу не по немецким автобанам. Пробег 85 тыс.км — вроде не просит замены подшипник. Он ведь только подвешивает вал, особых усилий там нет, скорость вращения невелика, диаметр вала мал, дисбаланс мало влияет.
Даже не знаю характерных симптомов. Ну разве наехать прямо подшипником на камень, чтоб разбило его?

Re: Замена неизвестного подшипника

#14 Сообщение anis » 03 май 2011, 09:38

Макс_37_Rus писал(а): Ну а если развод, то как можно определить неисправность этого подшипника? В данный момент у меня ничего не стучит, не скрипит и не щелкает.

у меня колесо вращалось с еле заметным. даже не гулом, а шуршанием
определили так же как и у Вас при проверке ходовой, только у меня прикладывали к «больному месту» руки и говорили, что чувствуется биение
после процедуры порылась в нете, оказывается довольно много машин поменяли этот подшипник еще по гарантии, т.е. косяк вылез на первом году жизни

да и самое главное, после замены колесо стало вращаться совершенно безшумно

наша жизнь — это то, во что её превращают наши мысли

anis

Re: Замена неизвестного подшипника

#15 Сообщение Макс_37_Rus » 03 май 2011, 18:30

Таким образом, нужно еще раз (теперь самому) поднять машину на домкрате, крутануть колесо и попробовать услышать звук или биение подшипника руками?

Макс_37_Rus

Re: Замена неизвестного подшипника

#16 Сообщение anis » 03 май 2011, 20:12

Макс_37_Rus писал(а): Таким образом, нужно еще раз (теперь самому) поднять машину на домкрате, крутануть колесо и попробовать услышать звук или биение подшипника руками?

так или обратиться в другой сервис (для проверки диагноза пердыдущего)

пусть гуру скажут, если колесо вращается нормально, без посторонних звуков, стоит ли заморачиваться этим поперечным подшипником

наша жизнь — это то, во что её превращают наши мысли

anis

Re: Замена неизвестного подшипника

#17 Сообщение Макс_37_Rus » 08 май 2011, 16:43

При замене масла спустился в яму и задался вопросом: а могли ли диагносты определить хоть что-то не снимая защиту картера. Там же ничего не видно! И только как ее снял обнаружил и подтеки и место установки подшипника этого и еще много чего. Как они берутся утверждать, что ходовая в норме, если толком ничего и на видели? Таким образом, считаю необходимым порекомендовать всем, кто собирается на диагностику: по возможности просите снимать защиту картера-она снимается всего-то с откручиванием 3 и ослаблением 2 болтов. Но в этом случае они смогут порекомендовать что с сальниками делать и прочее. А меня, похоже провели.

Макс_37_Rus

ZanZag Сообщения: 2491 Зарегистрирован: 13 янв 2010, 18:04 Полное имя: ZanZag Автомобиль: FFn Elegance Двигатель: 1.4 Бензин Трансмиссия: Механическая Год выпуска: 2007 Люк на крыше: Нет

Re: Замена неизвестного подшипника

#18 Сообщение ZanZag » 08 май 2011, 17:34

Макс_37_Rus, сей подшипник (промежуточный подшипник приводного вала) уже меняли многие из нас.
вот тут моя эпопея и даже фото самой детали Гул в движении.

но меняют его обычно когда он явно гудит, слышно даже водителю в движении, а не со стетоскопом на яме.
если нет люфта вала, стука в подшипнике, явного гула — то рановато менять.

ANG писал(а): Он ведь только подвешивает вал, особых усилий там нет, скорость вращения невелика, диаметр вала мал, дисбаланс мало влияет.

дохнет этот подшипник у фордов довольно не редко. и причина не усилия, а малая закрытость подшипника от внешней среды.
по сути, кроме родного пыльника самого подшипника ничего более не защищает шарики от песка и грязи.
чего бы ему не дохнуть при этом?

Как это ни грустно, люди соглашаются лишь с тем, что их, по существу, не интересует. /Рассел/

ZanZag

kasser Сообщения: 245 Зарегистрирован: 16 дек 2010, 21:00 Полное имя: Сергей Автомобиль: FFn Elegance Двигатель: 1.4 Бензин Трансмиссия: Механическая

Re: Замена промежуточного подшипника

#19 Сообщение kasser » 03 авг 2011, 21:48

Недавно появились похожие симптомы: перекатывающийся шум на малых скоростях с частотой вращения колес и гул, появляющийся между 70 и 80 км/ч. Сегодня вывесил колеса , «покатался» в воздухе. Действительно заметная вибрация пром. подшипника чувствуется руками. Не надо там никаких стетоскопов и прочей фигни. Хотя на самом деле источник вибрации с такой же вероятностью может быть и в коробке, тфю-тфу-тфу. поскольку почти такие же вибрации и на коробке ощущаются.
Поначалу грешил на кривые тормозные диски, но на той неделе заменил диски и колодки, а проблема осталась. Когда крутил колеса колодки разжал, чтобы исключить влияние биения дисков (если таковое было).
При езде начинает уже напрягать поэтому на днях собираюсь менять (если удастся запчастями запастись). Я так понимаю, что фотоотчет лучше сделать? На форуме я что то не нашел.

kasser

fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород

Re: Замена промежуточного подшипника

#20 Сообщение fidel1970 » 03 авг 2011, 23:11

kasser писал(а): Я так понимаю, что фотоотчет лучше сделать?
Йес. оф кос! Мы были бы тебе премного благодарны!

Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
