Передаточное отношение

Передаточное отношение( $i\,\!$ ) — одна из важных характеристик механической передачи вращательного движения, находится как отношение угловой скорости ведущего элемента ( $\omega_1$ ) механической передачи к угловой скорости ведомого элемента( $\omega_2$ ) или отношение частоты вращения ведущего элемента ( n_1 ) механической передачи к частоте вращения ведомого элемента ( n_2 ) или отношение числа зубьев ( z_2 ) (длины окружности, радиуса, диаметра) ведомого элемента к числу зубьев ( z_1 ) (длине окружности, радиусу, диаметру) ведущего элемента механической передачи.

$i=i_<12></p> <p>=\frac<\omega_1><\omega_2>=\frac=\frac=\frac» width=»» height=»» /></p><div class='code-block code-block-1' style='margin: 8px 0; clear: both;'>  <script src=$

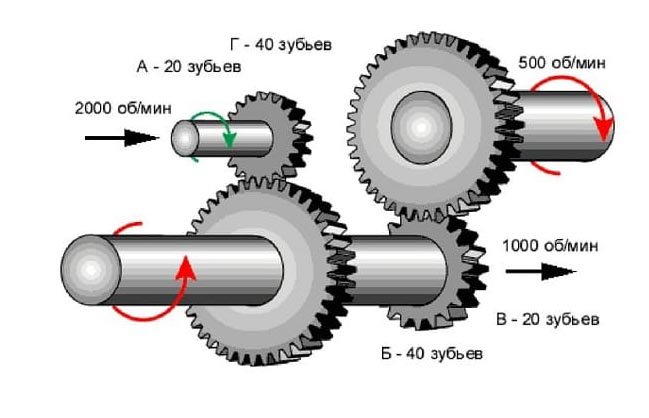

Характеристика передаточное отношение применима как к механической передаче с одной ступенью (одной кинематической парой), так и к механическим передачам со множеством ступеней. Во втором случае передаточное отношение всей механической передачи будет равно произведению передаточных отношений всех ступеней. [1]

Механизмы с передаточным отношением больше единицы — редукторы (понижающие редукторы), меньше единицы — мультипликаторы (повышающие редукторы).

$u\,\!$

Величина, обратная передаточному отношению, называется передаточное число().

$u=\frac<1></p> <p>» width=»» height=»» /></p><div class='code-block code-block-4' style='margin: 8px 0; clear: both;'>  <script src=$

$u\,\!$

Тем не менее, в нынешнее время понятия передаточное отношение и передаточное число означают одно и то же. Например, ГОСТы 16532-70, 21354-87 и др. величину () называют передаточным числом, а многие каталоги редукторов ту же величину называют передаточным отношением.

См. также

Литература

Под ред. Скороходова Е. А. Общетехнический справочник. — М .: Машиностроение, 1982. — С. 416.
Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М .: Издательский центр «Академия», 2004. — С. 416. — ISBN 5-7695-1384-5
Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М .: Машиностроение, 2001. — ISBN 5-217-02962-5

Примечания

↑ Это неприменимо для планетарных передач.

Механизмы
Детали машин и механизмов
Механические передачи

Wikimedia Foundation . 2010 .

Передаточное отношение

Передаточное отношение — характеристика механизма, определяемая как отношение угловых скоростей (ω) или частот (n) вращения звеньев. Передаточное отношение можно определить как для простого механизма (пара зубчатых колёс), так и на сложные многоступенчатые редукторы, планетарные редукторы, коробки передач и т.д. В этом случае передаточное отношение последовательно соединённых передач равно произведению передаточных отношений этих передач.

Вместе с передаточным отношением нередко используется передаточное число, особенно для передач зацеплением.

u = ω₁ / ω₂ = n₁ / n₂

Где ω₁ — угловая скорость ведущего звена передачи,
ω₂ — угловая скорость ведомого звена

Примечание
«Зубчатым колесом» называется большая в паре шестерня, а «шестерней» — меньшая. Следовательно, передаточное число — это всегда отношение числа зубьев колеса (большого ) к числу зубьев шестерни (малой), вне зависимости от того, какое из колес ведущее, а какое — ведомое.
Передаточное отношение, в отличие от него, есть отношение числа зубьев ведущей шестерни к числу зубьев ведомой.
Любопытно, что в вопросе передаточных отношений и передаточных чисел допускают ошибки даже такие серьезные организации, как НИИАТ, поскольку в их справочнике «Краткий автомобильный справочник» (Издательство «Транспорт», Москва, 1975 г) указаны передаточные числа КП вместо передаточных отношений.

Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.

передаточное отношение

переда́точное отноше́ние в системе управления отношение приращения угла отклонения (δ, рад) руля управления к приращению перемещения (x, м) рычага управления (РУ) лётчиком: k_ш = dδ/dx. П. о. может быть постоянным или переменным по перемещению РУ или по режимам полёта. Изменение k_ш необходимо для обеспечения приемлемых характеристик управляемости (например, обеспечение потребных перемещений РУ на единицу нормальной перегрузки или угловой скорости крена) или для ограничения отклонения рулей по условиям прочности (например, уменьшение отклонения руля направления с увеличением скорости полёта).

В системах управления с механической проводкой управления применяются несколько типов устройств изменения k_ш. К простейшим устройствам относится механизм нелинейной передачи от РУ к рулю (рис. 1). Механизм нелинейной передачи обеспечивает малое отклонение руля вблизи нейтрального положения РУ (k_{ш min}) и большое отклонение при крайних его положениях (k_{ш mах}). Устройства другого типа производят однократное дискретное изменение k_ш, например, после взлёта и перед посадкой самолёта по сигналам уборки или выпуска шасси или закрылков. Применение указанных простейших устройств регулирования k_ш не позволяет обеспечить оптимальные характеристики управляемости во всём диапазоне режимов полёта летательного аппарата, особенно для управления продольным движением. Поэтому в системах управления этим движением применяются более сложные устройства регулирования k_ш автоматы П. о., изменяющие k_ш в зависимости от режимов полёта, например, скорости V, высоты полёта Н, так называемого балансировочного отклонения руля δ_бал (см. Балансировка). Такой автомат может обеспечить практически постоянное перемещение РУ на единицу нормальной перегрузки. Наибольшее распространение в системах управления продольным движением получили две основные схемы автоматов регулирования k_ш. В первой схеме (рис. 2) с помощью обычно электромеханического привода изменяется плечо в одном из звеньев механической проводки по сигналам вычислителя k_ш. В другой схеме регулирование k_ш осуществляется суммированием движения механической проводки и выходного элемента последовательного сервопривода. В этой схеме в вычислитель дополнительно вводится сигнал от датчика перемещений РУ. При значительном диапазоне изменения k_ш (более чем в 2,5 раза) требуются специальные меры обеспечения надёжности таких устройств (например, резервирование). Другое название П. о. коэффициент передачи .

В. Я. Бочаров.

Энциклопедия «Авиация». — М.: Большая Российская Энциклопедия . Свищёв Г. Г. . 1998 .

передаточная функция
перекомпенсация

Полезное

Смотреть что такое «передаточное отношение» в других словарях:

Передаточное отношение — Передаточное отношение( ) одна из важных характеристик механической передачи вращательного движения, находится как отношение угловой скорости ведущего элемента ( ) механической передачи к угловой скорости ведомого элемента( ) или отношение… … Википедия
передаточное отношение — Отношение угловых скоростей звеньев. Примечание При параллельных осях вращения передаточное отношение считается положительным при одинаковом направлении угловых скоростей звеньев, при непараллельных осях вращения передаточное отношение равно… … Справочник технического переводчика
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ — (передаточное число) отношение частоты вращения (числа оборотов) ведущего вала механизма к частоте вращения (числу оборотов) ведомого вала. П. о. последовательно соединённых передач равно произведению их передаточных отношений. В простейших… … Большая политехническая энциклопедия
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ — отношение угловых скоростей звеньев механизма (ведущего и ведомого). Передаточное отношение ряда последовательно соединенных передач равно произведению их передаточных отношений … Большой Энциклопедический словарь
Передаточное отношение — в системе управления отношение приращения угла отклонения (( ), рад) руля управления к приращению перемещения (x, м) рычага управления (РУ) лётчиком: kш = d( )/dx. П. о. может быть постоянным или переменным по перемещению РУ или по режимам полёта … Энциклопедия техники
передаточное отношение — отношение угловых скоростей звеньев механизма (ведущего и ведомого). Передаточное отношение ряда последовательно соединённых передач равно произведению их передаточного отношения. * * * ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ, отношение… … Энциклопедический словарь
передаточное отношение — transmission ratio Отношение угловых скоростей двух звеньев. При параллельных осях вращения передаточное отношение считается положительным при одинаковом направлении угловых скоростей звеньев, при непараллельных осях передаточное отношение равно… … Теория механизмов и машин
передаточное отношение — Рис. 1. передаточное отношение в системе управления отношение приращения угла отклонения (δ, рад) руля управления к приращению перемещения (x, м) рычага управления (РУ) лётчиком: kш = dδ/dx. П. о. может быть постоянным или переменным по… … Энциклопедия «Авиация»
передаточное отношение — pavaros skaičius statusas T sritis fizika atitikmenys: angl. gear ratio; transmission ratio vok. Übersetzungsverhältnis, n; Übersetzungszahl, f rus. передаточное отношение, n; передаточное число, n pranc. rapport de transmission, m; rapport… … Fizikos terminų žodynas
передаточное отношение — perdavimo santykis statusas T sritis automatika atitikmenys: angl. transfer ratio; transmission ratio vok. Übersetzungsverhältnis, n; Übersetzungszahl, f; Übertragungsfaktor, m rus. передаточное отношение, n pranc. rapport de transfert, m;… … Automatikos terminų žodynas
