Как уменьшить обороты двигателя от стиральной машины автомат

Регулятор оборотов для двигателя от стиралки автомат

Все рукастые люди используют в своих самоделках двигатели от старых советских стиральных машин. Но здесь есть одно но. Оборотов у них 1250 и мощность всего 180 Вт. Из такого мотора даже нормального наждака не получится. Обороты маленькие и камень очень быстро изнашивается. Сейчас в наличии появляется очень много двигателей от современных стиральных машин автомат. Они на порядок мощнее и диапазон оборотов очень большой от 0 до 15000 оборотов. Но есть одна проблема. Если его подключить напрямую к сети, то он он сразу же раскручивается до максимальных оборотов, которые не всегда нужны. В этой статье мы соберем с вами регулятор для такого мотора. На данный момент есть три варианта управления такими двигателями.
Вариант 1. Заказать в интернете плату на микросхеме тда 1085. Но их становится всё меньше. так как эта это микросхема снята с производства.
Вариант 2. Братья китайцы уже давно наладили выпуск готовых регуляторов. Его можно заказать на AliExpress.
Вариант 3. Самому собрать регулятор, который будет выполнен на микроконтроллере Arduino, он будет поддерживать мощность на любых оборотах, а также его можно будет настроить под любой станок, куда будет устанавливаться мотор.
Вот поэтому не простому пути мы с вами и пойдём. В конце статьи я оставлю ссылки на компоненты которые я заказывал.Так же будет ссылка на архив со всеми необходимыми программами, схемами и прочими полезностями.
Приступим. Для начала соединим наш LSD дисплей с платой Arduino по этой схеме.

Теперь из нашего архива нужно установить программу arduino-1.8.7. В ней выбираем прошивку 2 и загружаем. Если прошивка не загружается, проверяем настройки.

После загрузки появится такая надпись.

Это значит что всё хорошо и можно продолжать. Теперь подпаяем переменный резистор на 10 кОм для регулировки оборотов. Плюс и минус к крайним ножкам, а центральный к Arduino, согласно схеме.

Теперь нам нужно загрузить прошивку номер 3 тест резистора Если мы все сделали всё правильно, то у нас на дисплее появится надпись Test резистора и при повороте ручки число будет меняться от 0 до 1024.

Следующим этапом припаиваем датчик Холла. Если его расположить лицом к себе, то выводы слева направо будут плюс, минус и сигнальный провод. Припаиваем датчик к плате Arduino, а сам датчик располагаем возле магнитного кольца на двигателе. Загружаем прошивку номер 4 и поворачиваем вал электродвигателя на 10 оборотов. На экране будет число импульсов на 10 оборотов. Это число нам нужно запомнить.

Следующий этап — изготовление силовой платы. для этого открываем программу sprint-layout м в ней открываем файл платы. Распечатываем её на лазерном принтере на глянцевой бумаге или подложке от бумаги самоклейки. Переносим рисунок платы на медь горячим утюгом и травим плату методом ЛУТ. Поищите в интернете как это делается, или гляньте в ролике. Теперь припаиваем все компоненты к плате и соединяем с Arduino и мотором. Для проверки платы используем прошивку 5 и 6

Как регулировать обороты двигателя от стиральной машины

Регулировка оборотов двигателя стиральной машины может потребоваться любому домашнему самоделкину, который решит приспособить деталь отслужившей помощницы.

Простое подключение двигателя стиральной машины к питанию не дает много проку, поскольку он выдает сразу максимальные обороты, а ведь многие самодельные приборы требуют увеличения или уменьшения оборотов, причем желательно без потери мощности. В этой публикации мы и поговорим о том, как подключить двигатель от стиралки, и как сделать для него регулятор оборотов.

Сначала подключим

Прежде чем регулировать обороты двигателя стиральной машины, его нужно правильно подключить. Коллекторные двигатели от стиральных машин автомат имеют несколько выходов и многие начинающие самоделкины путают их, не могут понять, как осуществить подключение. Расскажем обо всем по порядку, а заодно и проверим работу электродвигателя, ведь существует же вероятность, что он вовсе неисправен.

• Для начала нужно взять двигатель от стиральной машины, покрутить его и найти катушки возбуждения или башмаки, от которых должно идти 2, 3 и более проводов. Башмаки выглядят примерно так, как показано на рисунке ниже.

• Берем омметр, выставляем тумблер на минимальное сопротивление и начинаем поочередно звонить все выходы. Наша задача выбрать из всех выходов катушки возбуждения 2, у которых значение сопротивления больше всех, если их всего два, то ничего выбирать не нужно.
• Далее нужно найти коллектор двигателя и щетки, от которых также будут идти 2 провода. В данном случае выхода будет только два, если их больше, значит, вы что-то перепутали или один из проводов банально оторван.


• Следующая группа выходов, которые нам позарез нужно обнаружить – это выходы таходатчика. В ряде случаев провода, идущие от таходатчика, можно заметить прямо на корпусе двигателя, но иногда их прячут в недра корпуса и тогда, чтобы подключиться, приходится частично разбирать двигатель.

К сведению! Таходатчики, имеющие два выхода, легко прозваниваются омметром. А вот аналогичные детали с тремя выходами не звонятся ни по одному направлению.

• Далее берем один провод, идущий от коллектора, и соединяем с одним из проводов катушки.
• Второй провод коллектора и второй провод катушки подключаем к сети 220 В.
• Если нам нужно поменять направление вращения якоря, то мы просто меняем местами подключаемые провода, а именно первый провод коллектора и первый провод катушки включаем в сеть, а вторые провода соединяем между собой.
• Отмечаем ярлычками провода катушки, таходатчика и коллектора, чтобы не перепутать и производим пробный пуск двигателя.

Если пробный запуск прошел успешно, а именно, двигатель плавно набрал обороты без заеданий и рывков, щетки не искрили, можно приступать к подключению двигателя стиральной машины через регулятор оборотов. Существует множество схем подключения двигателя через регулятор, как и схем самого регулятора, рассмотрим два варианта.

Подключим через регулятор напряжения

Простейший вариант регулировки электродвигателя стиральной машины – использование любого регулятора напряжения (диммера, гашетки от дрели и прочего). Смысл регулировки в том, что на двигатель подается сначала максимальное напряжение, и он вращается с максимальной скоростью. Поворачивая тумблер диммера, мы уменьшаем напряжение, и двигатель соответственно начинает снижать обороты. Схема подключения следующая:

• один провод катушки соединяем с одним проводом якоря;
• второй провод катушки подключаем к сети;
• второй провод якоря соединяем с диммером, а второй выход диммера подключаем к сети;
• производим пробный пуск двигателя.

Проверяем, как работает двигатель на минимальной мощности. Вы можете убедиться, что даже на минимальной мощности обороты без нагрузки внушительны, но стоит только прислонить деревянный брусочек к вращающейся оси, и двигатель тут же останавливается. Каков вывод? А вывод таков, что данный способ регулировки оборотов электродвигателя стиральной машины приводит к катастрофической потере мощности при уменьшении напряжения, что неприемлемо, если вы собираетесь делать из двигателя какую-то самоделку.

Важно! При запуске двигателя стиральной машины соблюдайте технику безопасности. Обязательно закрепите двигатель перед пуском, кроме того не стоит прикасаться руками к вращающимся элементам.

Изначально мы ставили задачу научиться своими руками регулировать обороты двигателя стиральной машины без потери или с минимальной потерей мощности, но возможно ли это? Вполне возможно, просто схема подключения несколько усложнится.

Через микросхему

Пришло время вспомнить про таходатчик и его выходы, которые мы на двигателе нашли, но до поры отставили в сторону. Именно таходатчик поможет нам подключить двигатель стиралки и регулировать его обороты без потери мощности. Сам таходатчик управлять двигателем не может, он лишь посредник. Реальное управление должно осуществляться посредством микросхемы, которая соединяется с таходатчиком двигателя, обмоткой и якорем и запитывается от сети 220 В. Принципиальную схему вы можете видеть на рисунке ниже.

Что происходит с двигателем, когда мы подключаем его к сети через эту микросхему? А происходит следующее, мы можем запустить двигатель своими руками на максимальных оборотах, а можем, повернув специальный тумблер обороты уменьшить. Даем внезапную нагрузку двигателю, подставив под вращающийся шкив деревянный брусочек. На долю секунды обороты падают, но потом снова восстанавливаются, несмотря на нагрузку.

Дело в том, что таходатчик определяет понижение оборотов из-за возникшей нагрузки и сразу же подает сигнал об этом на управляющую плату. Микросхема, получив сигнал, автоматически добавляет мощность, выравнивая, таким образом, обороты двигателя. Мечта самоделкина, как говорится, сбылась. При наличии такой схемы подключения из двигателя стиральной машины можно сделать и зернодробилку и дровокол и много других полезных вещей.

Подводя итог нашего повествования, ответим еще на один резонный вопрос, который может возникнуть у читателя: где взять такую плату? Можно собрать на основе схемы и списка деталей, которые мы прилагаем к настоящей статье, а можно заказать в готовом виде у специалистов. Благо в сети предложений на этот счет достаточно. Искать нужно схему TDA 1085.

Интересное:

10 комментариев читателей

Как Уменьшить Обороты Двигателя Без Потери Мощности • Электронный блок в ушм

При попытке воздействия на вращающийся шкив двигатель не останавливается полностью, а сбрасывает обороты буквально на долю секунды, после чего возвращается к заданной мощности, но уже с учетом возросшей нагрузки.

Как Уменьшить Обороты Болгарки Без Потери Мощности.

Оснащение болгарки схемой регулировки оборотов мотора, повысит эффективность использования устройства. Прежде чем им воспользоваться, надо разобраться как сделать регулятор оборотов для болгарки своими руками и каким образом его можно подключить к инструменту.

Как понизить обороты электродвигателя от стиральной машины

Если необходимо регулировать простым движением например, вращением шлифовального камня или сверлением , то обороты потребуется изменять в пределах от какого-то минимального значения, неравному нулю, до максимального. Для его подключения использовалось ограничительное сопротивление 100 Ом и напряжение питания 24 В.

• благодаря хорошей гибкости возможна работа на малоразмерных шкивах. В зависимости от ремня минимальный диаметр может начинаться от десяти – двенадцати миллиметров;
• высокая тяговая способность ремня, следовательно рабочая скорость может достигать до 60 метров в секунду, против 20, максимум 35 метров в секунду у клиноременного;
• сила сцепления поликлинового ремня с плоским шкивом при угле обхвата свыше 133° приблизительно равна силе сцепления со шкивом с канавками, а с увеличением угла обхвата сила сцепления становится выше. Поэтому для приводов с передаточным отношением свыше трёх и углом обхвата малого шкива от 120° до 150° можно применять плоский (без канавок) больший шкив;
• благодаря легкому весу ремня уровни вибрации намного меньше.

Благодаря возможности обеспечивать плавную регулировку оборотов и выдавать на выходе напряжение с достаточно высокой частотой, преобразователи данного типа более востребованы и широко применяются в быту и на производстве. На рисунке ниже изображена типовая схема включения микросхемы. Как Уменьшить Обороты Двигателя Без Потери Мощности

Как уменьшить обороты на болгарке: устройство и принцип работы регулятора оборотов Также очень не рекомендуется включать инструмент, если регулятор оборотов выставлен на на уровне кинотеатра — пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся работая в режиме недлинного замыкания, обмотки начнут перенагреваться. Открутите переменный резистор на максимум, потом, включив УШМ, снизьте обороты до подходящей величины. Если пробный запуск прошел успешно, а именно, двигатель плавно набрал обороты без заеданий и рывков, щетки не искрили, можно приступать к подключению двигателя стиральной машины через регулятор оборотов. Максимальный ток в обмотках двигателя не должен превышать 10 А при условии той комплектации, которая представлена на схеме.

Особенности регулирования скорости

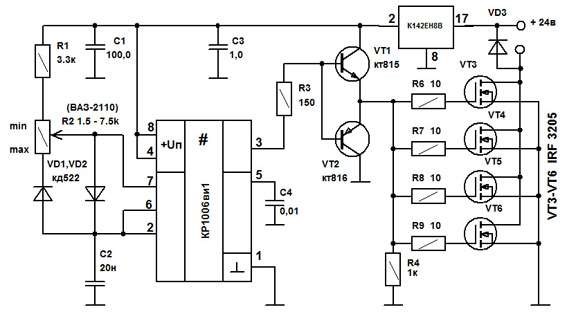

Существуют различные варианты схем регулировки. Приведём один из них более подробно.

Первоначально, это устройство было разработана для регулировки коллекторного двигателя на электротранспорте. Речь шла о таком, где напряжение питания составляет 24 В, но эта конструкция применима и для других двигателей.

Слабым местом схемы, которое было определено при испытаниях её работы, является плохая пригодность при очень больших значениях силы тока. Это связано с некоторым замедлением работы транзисторных элементов схемы.

Рекомендуется, чтобы ток составлял не более 70 А. В этой схеме нет защиты по току и по температуре, поэтому рекомендуется встроить амперметр и контролировать силу тока визуально. Частота коммутации составит 5 кГц, она определяется конденсатором C2 ёмкостью 20 нф.

При изменении силы тока, эта частота может изменяться между 3 кГц и 5 кГц. Переменный резистор R2 служит для регулировки тока. При использовании электродвигателя в бытовых условиях, рекомендуется использовать регулятор стандартного типа.

При этом, рекомендуется подобрать величину R1 таким образом, чтобы правильно настроить работу регулятора. С выхода микросхемы, управляющий импульс поступает на двухтактный усилитель на транзисторах КТ815 и КТ816, далее идёт уже на транзисторы.

Печатная плата имеет размер 50 на 50 мм и изготавливается из одностороннего стеклотекстолита:

Работа устройства при отсутствии такого диода может привести к поломке вследствие возможного перегрева. При этом, диод нужно будет поместить на теплоотвод. Для этого, можно воспользоваться металлической пластиной, которая имеет площадь 30 см2.

Регулирующие ключи работают так, что потери мощности на них достаточно малы. В оригинальной схеме, был использован стандартный компьютерный вентилятор. Для его подключения использовалось ограничительное сопротивление 100 Ом и напряжение питания 24 В.

Собранное устройство выглядит следующим образом:

При изготовлении силового блока (на нижнем рисунке), провода должны быть присоединены таким образом, чтобы было минимум изгибов тех проводников по которым проходят большие токи.Мы видим, что изготовление такого прибора требует определённых профессиональных знаний и навыков. Возможно, в некоторых случаях имеет смысл воспользоваться покупным устройством.

Они производят двухступенчатое преобразование энергии выпрямление входного напряжения, его фильтрацию и сглаживание и последующую трансформацию в напряжение с требуемой частотой и амплитудой при помощи инвертора.

Как уменьшить обороты двигателя при помощи шкивов

Как сделать регулятор оборотов для болгарки своими руками, как уменьшить или увеличить скорость видеоинструкция

где D1 и D2 — диаметры ведущего и ведомого шкивов, мм; ε — коэффициент скольжения ремня, равный 0,007…0,02; n1 и n2 — частота вращения ведущего и ведомого валов, об/мин.

Определяем обороты

Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту

Дело в том, что с их помощью удается снизить изнашиваемость инструмента и увеличить срок его работы. Стабильная эксплуатация, отсутствие перебоев напряжения, долгий срок службы преимущества использования регулятора оборотов двигателя на 220, 12 и 24 вольт. Регулятор оборотов электродвигателя 220 В без потери мощности: принцип работы, виды двигателей Задавайте мне вопросы, отвечу всем!

Регулировка оборотов двигателя от стиральной машины

Для расчета плоскоременного привода, особенно при большом размере обода относительно толщины профиля, часто принимают Dрасч равным наружному. Ниже приведена таблица пяти основных сечений самых распространённых поликлиновидных ремней PH, PJ, PK, PL, PM.

Регулировка оборотов электродвигателя 220В, 12В и 24В

Если необходимо регулировать простым движением например, вращением шлифовального камня или сверлением , то обороты потребуется изменять в пределах от какого-то минимального значения, неравному нулю, до максимального. Отсутствие регулятора сильно ограничивает применение шлифовальной машины.

• изменения расхода воздуха в системе вентиляции
• регулирования производительности насосов
• изменения скорости движущихся деталей, например в станках, конвеерах

Если вы не знаете, что означают и как выглядят названные нами детали катушка возбуждения, коллектор, таходатчик и так далее, лучше отложите чтение данной статьи до ознакомления с устройством и принципом работы коллекторного двигателя стиральной машины-автомат. Эту обмотку рекомендуется подключать через конденсатор с правильно подобранной емкостью. Как Уменьшить Обороты Двигателя Без Потери Мощности

Размеры шкивов и ремней. Диаметр ведомого шкива вычисляют по следующей формуле: Они оснащаются розеткой для подсоединения болгарки и шнуром с вилкой для подключения устройства к источнику питания. Так как значение коэффициента скольжения весьма мало, то поправку на скольжение можно и не учитывать, то есть вышестоящая формула приобретет более простой вид.

Регулятор оборотов своими руками

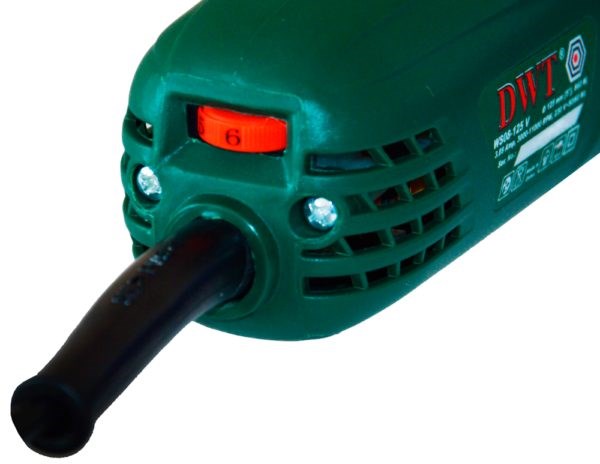

Регулятор оборотов устанавливается не во все модели болгарок. Можно сделать блок для регулирования оборотов своими руками или приобрести готовый.

Заводские регуляторы оборотов болгарок: фотопримеры

Регулятор оборотов болгарок Bosh Регулятор оборотов болгарок Bosh Регулятор оборотов болгарок Sturm Регулятор оборотов болгарок DWT Регулятор оборотов болгарок DWT

Такие регуляторы имеют несложную электронную схему. Поэтому создать аналог своими руками не составит особого труда. Рассмотрим, из чего собирается регулятор оборотов для болгарок до 3 кВт.

Изготовление печатной платы

Так как схема очень простая, нет смысла из-за неё одной устанавливать компьютерную программу для обработки электросхем. Тем более что для печати нужна специальная бумага. И не у всех есть лазерный принтер. Поэтому пойдём самым простым путём изготовления печатной платы.

Можно сделать ещё проще. Нарисовать схему на бумаге. Приклеить её скотчем к вырезанному текстолиту и просверлить отверстия. И только после этого рисовать схему маркером на плате и травить её.

Протрите плату спирто — канифольным флюсом или обычным раствором канифоли в изопропиловом спирте. Возьмите немного припоя и залудите дорожки.

Также очень не рекомендуется включать инструмент, если регулятор оборотов выставлен на на уровне кинотеатра пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся работая в режиме недлинного замыкания, обмотки начнут перенагреваться.

Название	Мощность, Вт	Максимальная частота вращения диска, об/мин	Вес, кг	Цена, руб.
Felisatti AG125/1000S	1000	11000	2,5	2649
Bosch GWS 850 CE	850	11000	1,9	5190
Makita SA5040C	1400	7800	2,4	9229
Makita PC5001C	1400	10000	5,1	43560
Flex LST 803 VR	1800	2400	6,5	91058

Обобщенная схема регулятора

Регулятор оборотов своими руками

Если человеку хочется получить бесплатную регулировку для болгарки, можно попытаться сделать ее самостоятельно. Однако перед этим необходимо ознакомиться с тем, как правильно ее изготовить.

Схема подключения без регулятора мощности

Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту

Отсюда вывод, что если наибольшая паспортная скорость 3000 об мин,то при подключении регулятора оборотов, болгарка работает в спектре ниже, чем наибольшая скорость. Подводя итог нашего повествования, ответим еще на один резонный вопрос, который может возникнуть у читателя где взять такую плату. Установка самодельной платы Задавайте мне вопросы, отвечу всем!

Подключим через регулятор напряжения

Работа устройства при отсутствии такого диода может привести к поломке вследствие возможного перегрева. Еще лучшего результата вы достигнете, поменяв местами выводы третьей обмотки и создав таким образом момент вращения в правильном направлении.

Подключение тока к обмотке

Если вы не знаете, что означают и как выглядят названные нами детали катушка возбуждения, коллектор, таходатчик и так далее, лучше отложите чтение данной статьи до ознакомления с устройством и принципом работы коллекторного двигателя стиральной машины-автомат. Это нужно обязательно сделать, чтобы убедиться в работоспособности изготовленного модуля.

1. Для тонкого металла или мягкого дерева нужна более низкая скорость вращения. Иначе кромка металла оплавится, рабочая поверхность диска замылится, а дерево почернеет от высокой температуры.
2. Для резки минералов необходимо регулировать обороты. От большинства из них на высокой скорости откалываются мелкие кусочки и место реза становится неровным.
3. Для полировки автомобилей не нужна самая высокая скорость, иначе лакокрасочное покрытие испортится.
4. Чтобы поменять диск с меньшего диаметра на больший, надо уменьшить обороты. Практически невозможно удержать руками болгарку с большим диском, вращающимся на огромной скорости.
5. Алмазные диски нельзя перегревать, чтобы не испортить поверхность. Для этого снижаются обороты.

То есть встроенная нами микросхема, получив сигнал от таходатчика об уменьшении количества оборотов из-за возросшей нагрузки, мгновенно реагирует на это и увеличивает мощность, а следовательно, и количество оборотов электромотора. И только после этого рисовать схему маркером на плате и травить её. Как Уменьшить Обороты Двигателя Без Потери Мощности

Как повысить мощность электродвигателя в домашних условиях Главным элементом всей схемы является статор. У него есть две на связанные между собой обмотки. Они подключены к источнику напряжения через отдельный выключатель. Именно в нем установлена кнопка пуска, которая отвечает за начало работы болгарки. Поэтому людям, которые решили приобрести себе болгарку, рекомендуется искать модели со встроенным плавным спуском и регулятором вращения. При необходимости регулятор можно перевести на аналоговый датчик, тогда выводы 8 и 12 объединяются.

Если вы не знаете, что означают и как выглядят названные нами детали катушка возбуждения, коллектор, таходатчик и так далее, лучше отложите чтение данной статьи до ознакомления с устройством и принципом работы коллекторного двигателя стиральной машины-автомат.

Как собрать схему регулятора своими силами

Диаметр шкива, в зависимости от частоты вращения вала и линейной скорости шкива, определяют по формуле. С выхода микросхемы, управляющий импульс поступает на двухтактный усилитель на транзисторах КТ815 и КТ816, далее идёт уже на транзисторы.

Определяем обороты

Также очень не рекомендуется включать инструмент, если регулятор оборотов выставлен на на уровне кинотеатра пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся работая в режиме недлинного замыкания, обмотки начнут перенагреваться. Дело в том, что при небольших оборотах болгарка меньше вибрирует и намного лучше сидит в руке.

• регулятор оборотов — устройство, созданный для конфигурации количества оборотов мотора в разных режимах работы;
• плавный запуск — схема, обеспечивающая неспешное повышение оборотов мотора от нуля до наибольшего при включении устройства.

Благодаря возможности обеспечивать плавную регулировку оборотов и выдавать на выходе напряжение с достаточно высокой частотой, преобразователи данного типа более востребованы и широко применяются в быту и на производстве. В оригинальной схеме, был использован стандартный компьютерный вентилятор. Как Уменьшить Обороты Двигателя Без Потери Мощности

Разновидности коллекторных двигателей Как проявили исследования параметров материалов, более насыщенная выработка трущихся узлов происходит в свое время резкого перехода из состояния покоя в режим резвого движения. Например, один пуск бензинового двигателя в автомобиле равняется по износу поршневой группы к 700 км пробега. В современных моделях углошлифовальных устройств применяются две технологии, которые увеличивают безопасность и характеристики электроинструмента. Многие интересуются, можно ли на современных двигателях выполнять регулировку, и как увеличить мощность агрегата.

Всё про регулировку оборотов двигателя от стиральной машины

Стиральным машинам, как впрочем и любым бытовым приборам, свойственно ломаться. И хорошо, если случившуюся поломку можно исправить малыми финансовыми затратами. Но увы, бывают случаи, когда чинить стиральную машину нет никакого смысла, так как проще и дешевле купить новый агрегат. Но что делать со старой? Тем более, если ее двигатель находится в отличном состоянии и продолжает исправно работать.

Реле регулировки оборотов

Нужные ненужные вещи

Многие просто вывезут машину на свалку и забудут о ней. Но это не решение вопроса для рачительного и умелого хозяина. Вы были бы удивлены, узнав, куда и какие детали стиральной машины можно было бы приспособить в домашнем хозяйстве. И в нашей статье мы расскажем о наиболее ценной детали данного агрегата – об исправном двигателе стиральной машинки-автомат.

Наиболее подходящий вариант использования электродвигателя – это его подключение к другому устройству. Например, электроточильному станку (или любому другому). Но для этого, прежде всего, нужно подключить мотор к бытовой сети 220 В и отрегулировать количество его оборотов.

Подключение к 220 Вольт

Для того чтобы подключить электродвигатель к домашней электросети, понадобится мультиметр.

С его помощью прозваниваем выходные провода, идущие от электромотора. Цель данной операции: обнаружить среди проводов (от 2 до 4 штук) два с наибольшим сопротивлением (порядка 12 Ом). Соответственно, если проводов всего 2, то задача упрощается до минимума. На данный момент мы имеем на руках два силовых провода от катушки возбуждения двигателя стиральной машины.

Далее выявляем провода от коллектора и щеток двигателя. Их тоже два, так что перепутать их невозможно.

Третья необходимая нам пара проводов принадлежит таходатчику. В основном они прикреплены на корпусе двигателя. В противном случае придется его (мотор) частично разобрать.

Один из коллекторных проводов соединяем с катушечным. А оставшуюся пару (коллектор — катушка) подключаем удобным способом к сети 220 Вольт. Проводим пробный запуск.

Если вы не знаете, что означают и как выглядят названные нами детали: катушка возбуждения, коллектор, таходатчик и так далее, лучше отложите чтение данной статьи до ознакомления с устройством и принципом работы коллекторного двигателя стиральной машины-автомат.

Регулировка оборотов двигателя от стиральной машины-автомат

Скорость вращения двигателя играет важную роль в его дальнейшем применении. Существует большое количество схем и печатных плат, на основе которых производится подключение электродвигателей стиральных машин. И еще большее количество плат регулировки оборотов двигателя от стиральной машины самодельного изготовления, которые порой намного эффективнее и качественнее, чем их фабричные аналоги. Рассмотрим две схемы регулировки оборотов двигателя от стиральной машины.

Регулятор напряжения

Самым простым и доступным регулятором количества оборотов электромотора стиральной машины является любое устройство, предназначенное для подобных действий. Это может быть:

• Димер;
• Гашетка электродрели;
• Поворотное колесо и т.д., взятое от любого бытового прибора или приобретенное в магазине.

Смысл операции по регулировке оборотов прост и заключается в уменьшении или увеличении поступающего напряжения на двигатель из сети 220 Вольт. То есть поворачивая колесо регулировки, мы регулируем напряжение, а следовательно, и задаем скорость вращения. Схема данного подключения выглядит следующим образом:

• Провод от катушки (1) соединяем с кабелем, идущим от якоря.
• 2-катушечный провод направляем на сеть.

• Оставшийся кабель (2) якоря замыкаем на димер.
• Второй выход димера – на сеть.
• Производим пробный запуск электромотора и работу регулятора.

Если вы ничего не перепутали, двигатель будет послушно изменять количество своих оборотов. Но появится одна большая проблема. При касании к вращающейся оси двигателя он будет останавливаться. То есть при малейшем стороннем воздействии происходит потеря мощности, независимо от подаваемого напряжения. По сути, мы имеем на руках работающий движок без каких-либо полезных функций.

Подключение через плату (микросхему)

Наша схема регулировки оборотов изначально не была самой элементарной. И именно для этого мы использовали в ней тахогенератор. Теперь пришло время заняться им. Ведь с помощью таходатчика мы сможем регулировать обороты двигателя стиральной машины без какой-либо потери его мощности, то есть превратив электромотор в реально функциональное устройство.

В нашем случае таходатчик является посредником между двигателем и микросхемой, которая выглядит следующим образом. Данная схема создана на основе заводской платы с маркировкой TDA 1085. Приобрести ее не составит никакого труда в магазинах радиотехники.

Вполне уместным будет вопрос — что изменится в работе двигателя после его подключения через микросхему? Очень многое.

Если при обычном подключении, описанном нами выше, запускать двигатель в работу приходилось движением руки. То теперь это возможно простым поворотом тумблера. При попытке воздействия на вращающийся шкив двигатель не останавливается полностью, а сбрасывает обороты буквально на долю секунды, после чего возвращается к заданной мощности, но уже с учетом возросшей нагрузки.

То есть встроенная нами микросхема, получив сигнал от таходатчика об уменьшении количества оборотов из-за возросшей нагрузки, мгновенно реагирует на это и увеличивает мощность, а следовательно, и количество оборотов электромотора.
