Как проверить компрессию на ваз 2114 инжектор 8 клапанов

Замер компрессии ВАЗ 2114

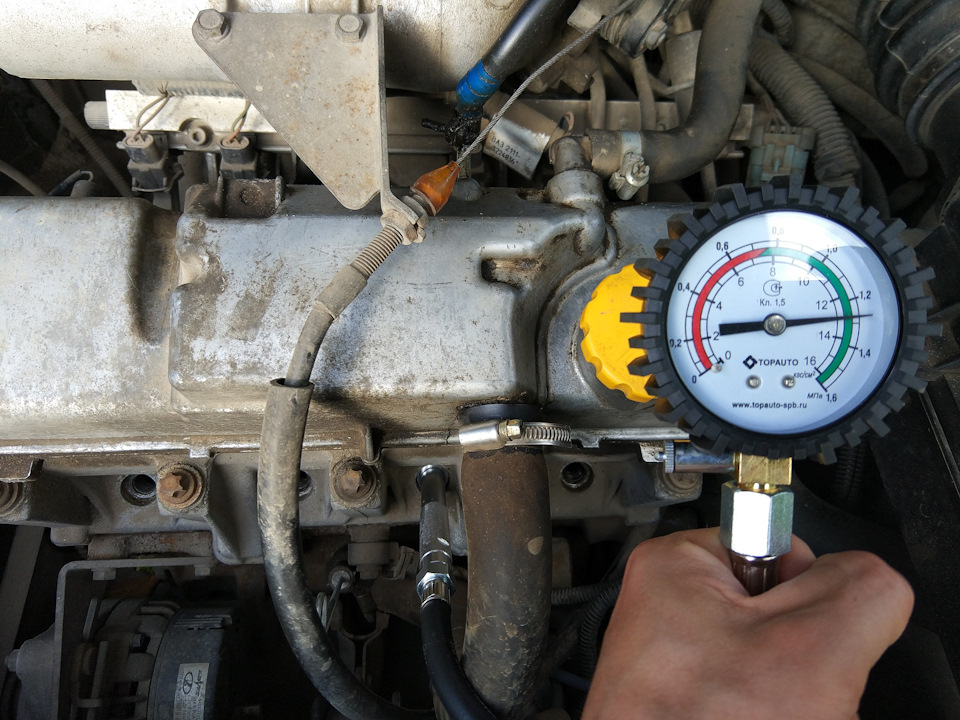

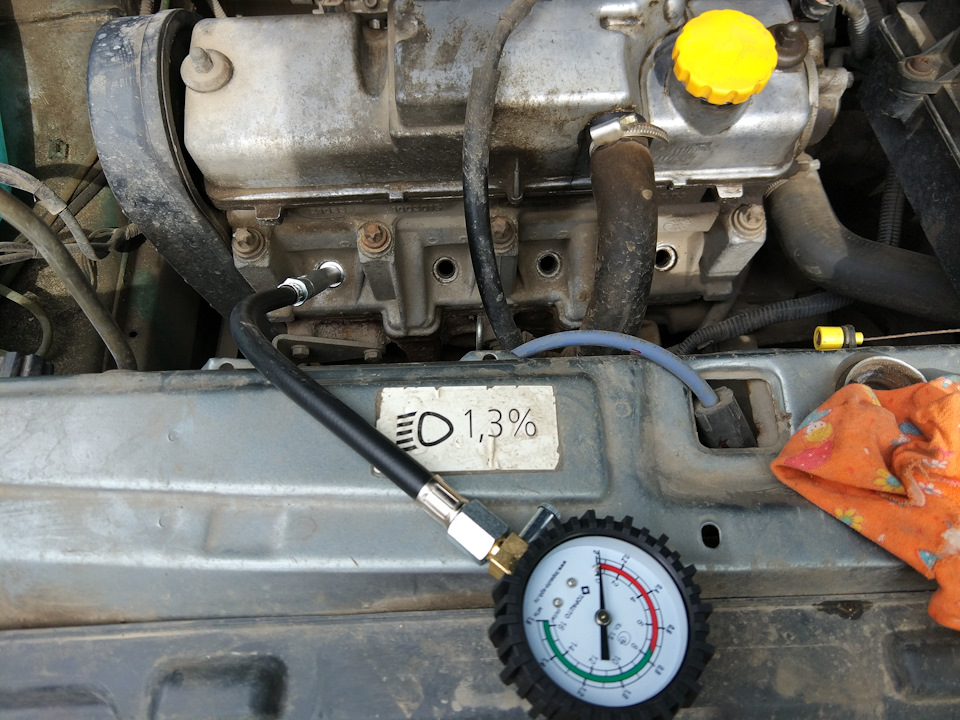

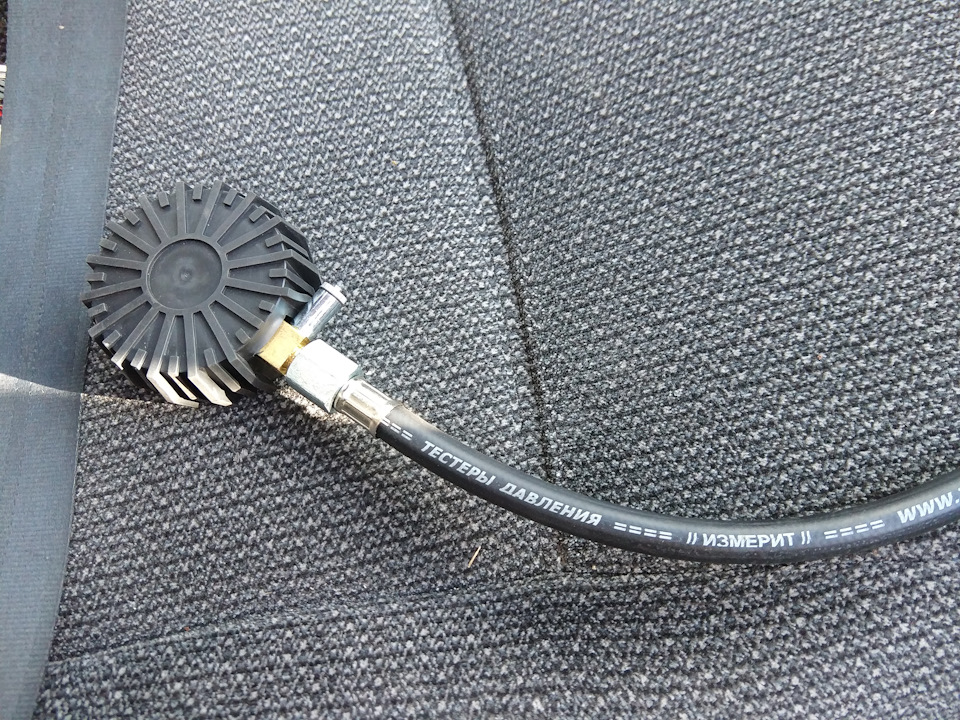

Приобрел компрессометр, ну и замерил компрессию.

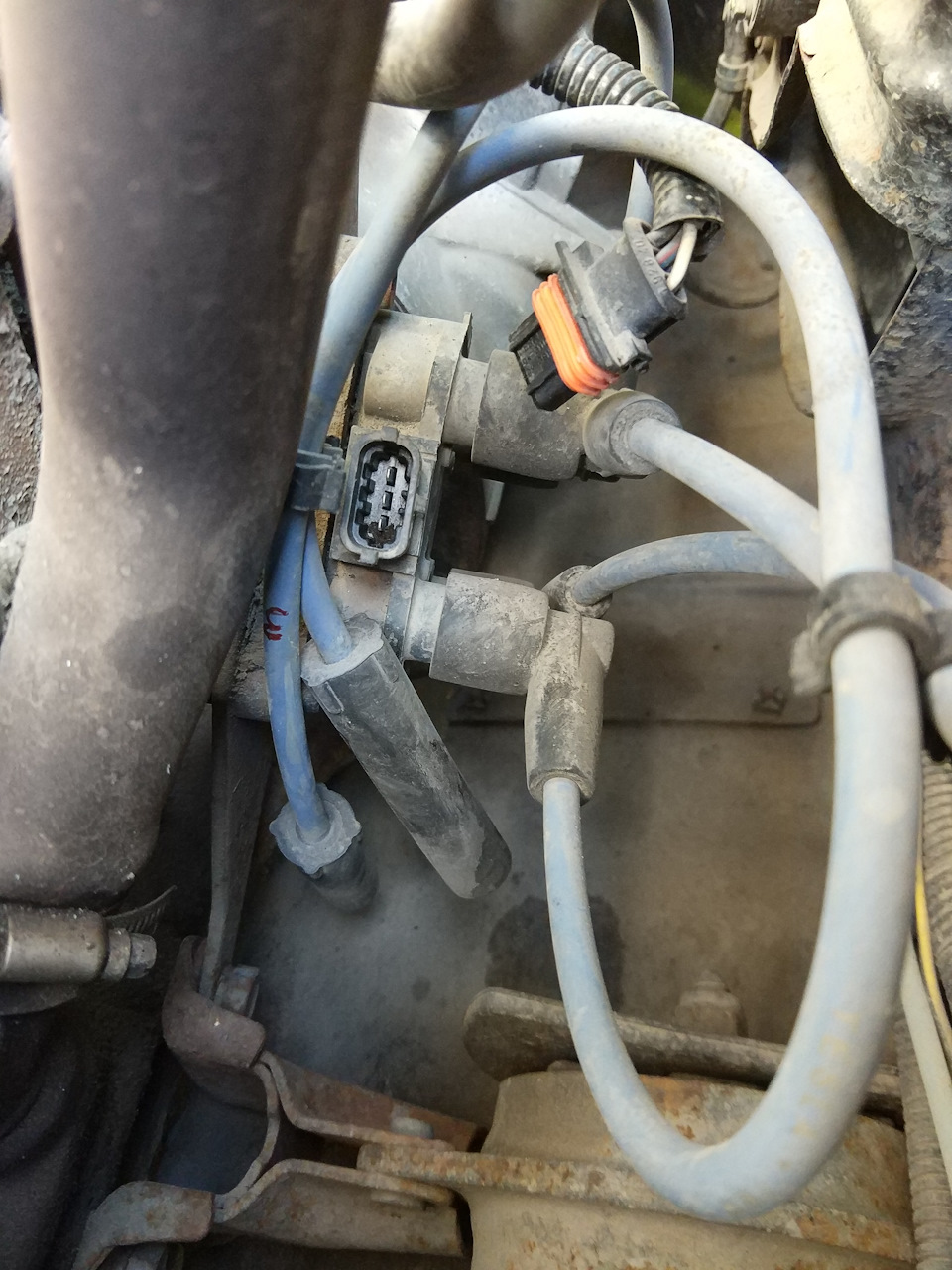

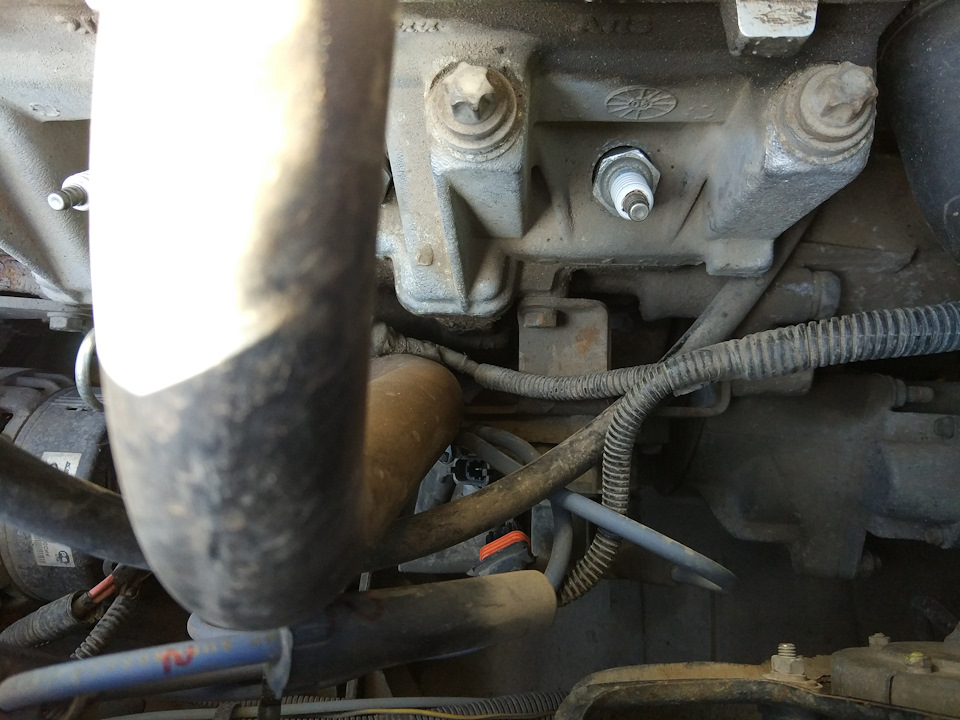

Выкрутил свечи, снял фишку с модуля зажигания, отключил ДПКВ.
Тапку в пол, ключ на старт…

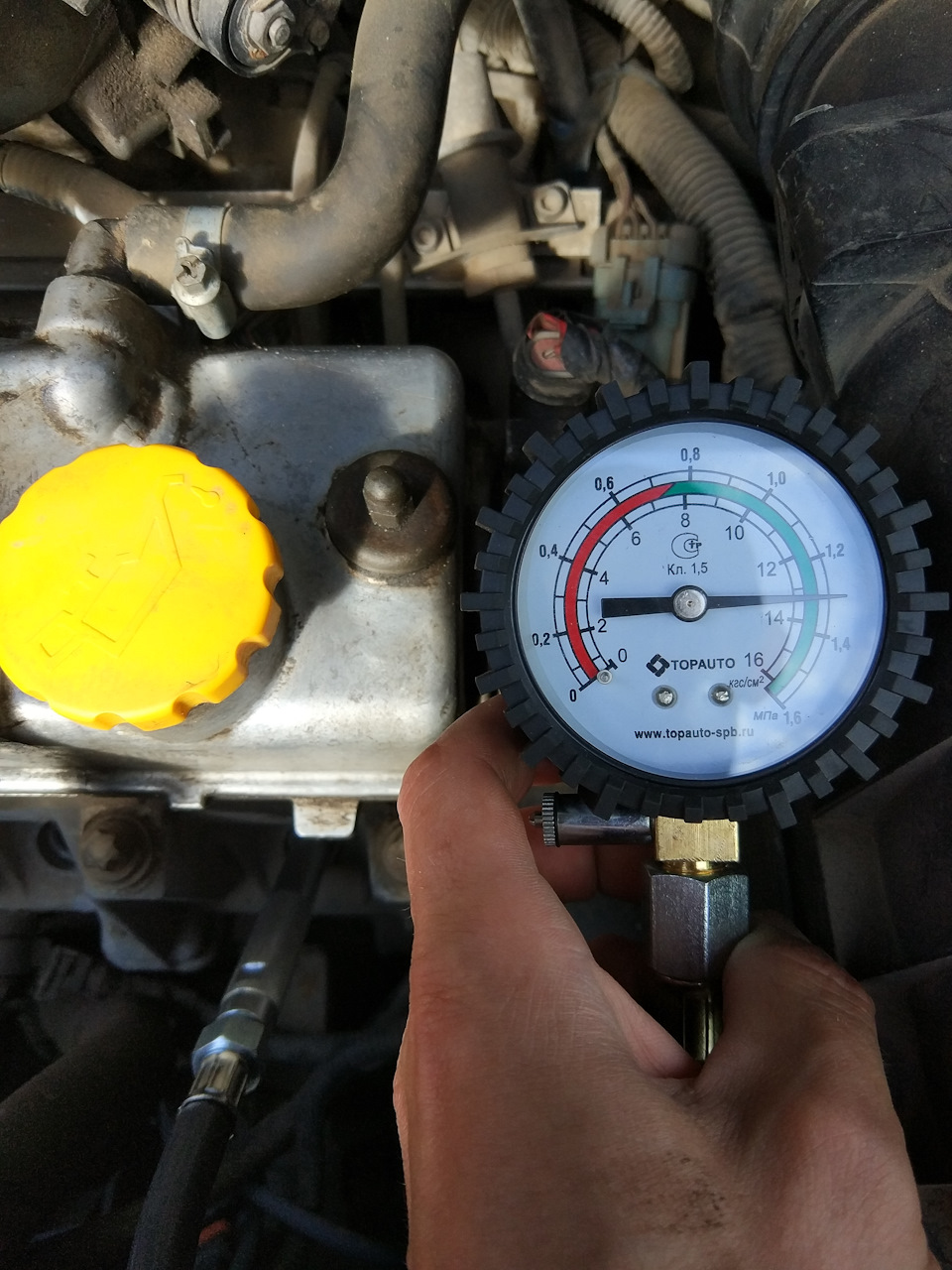

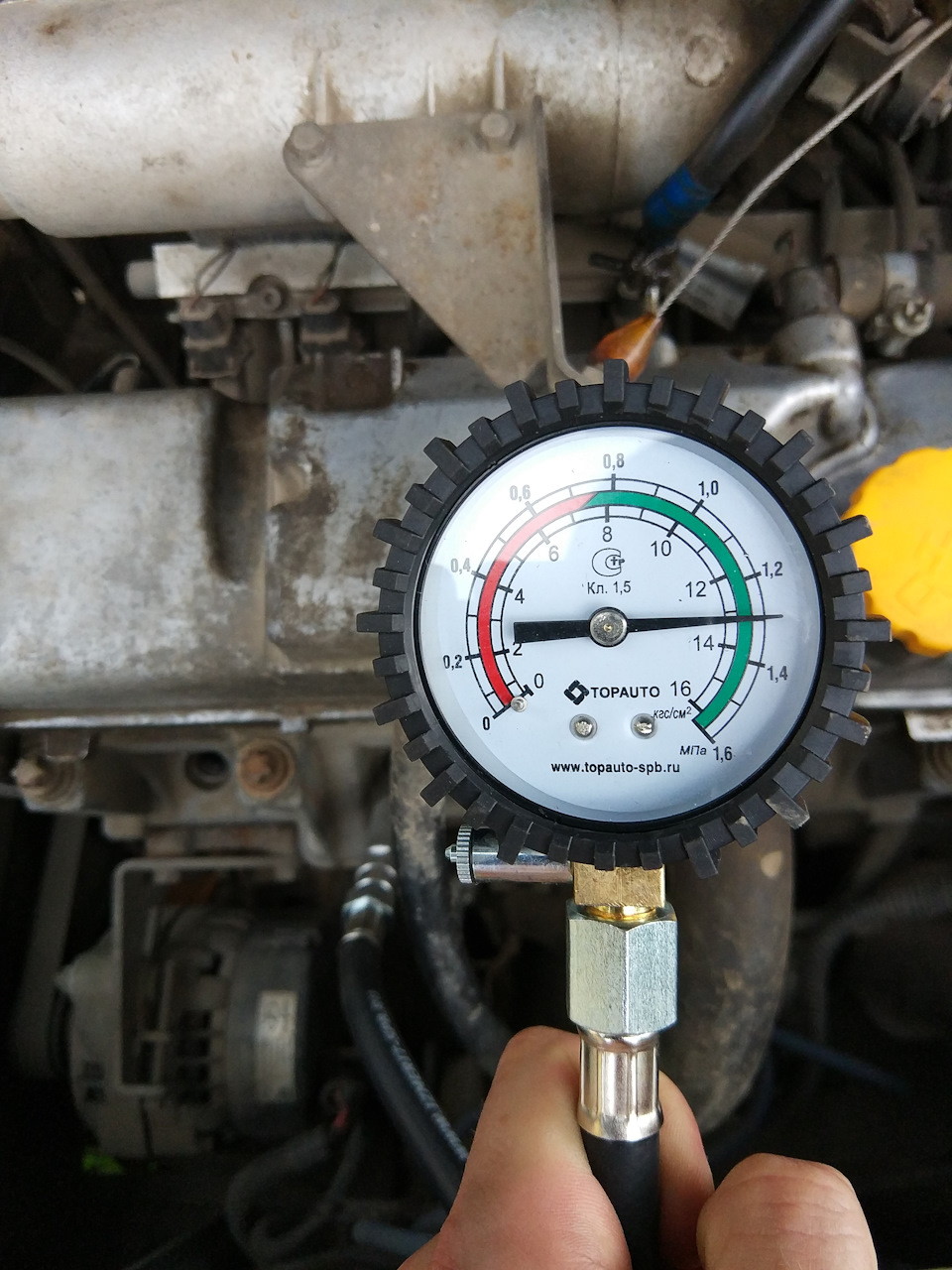

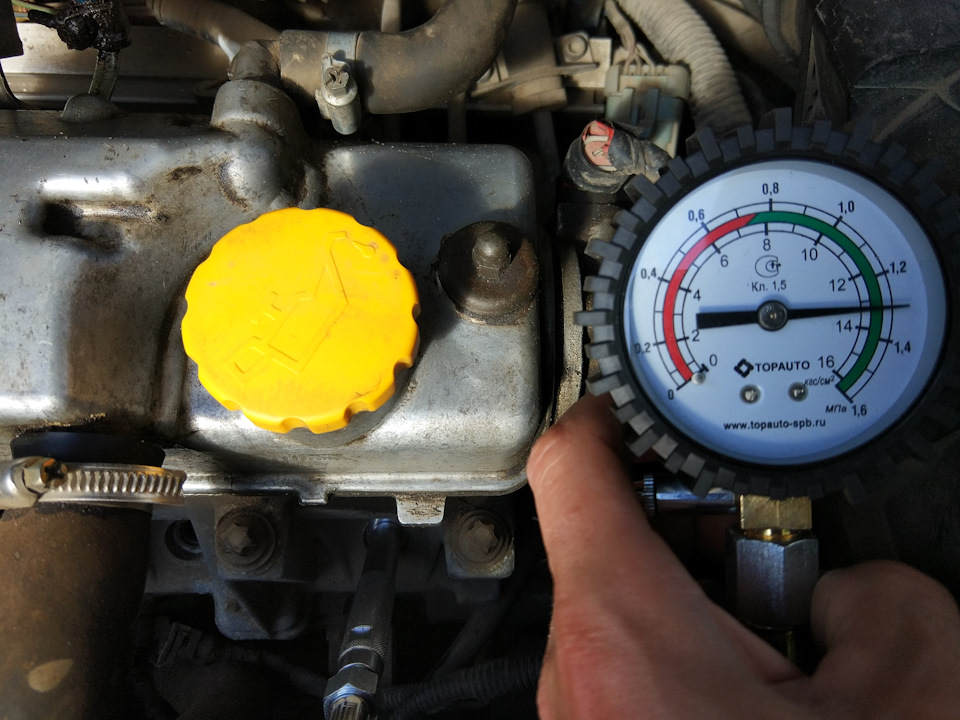

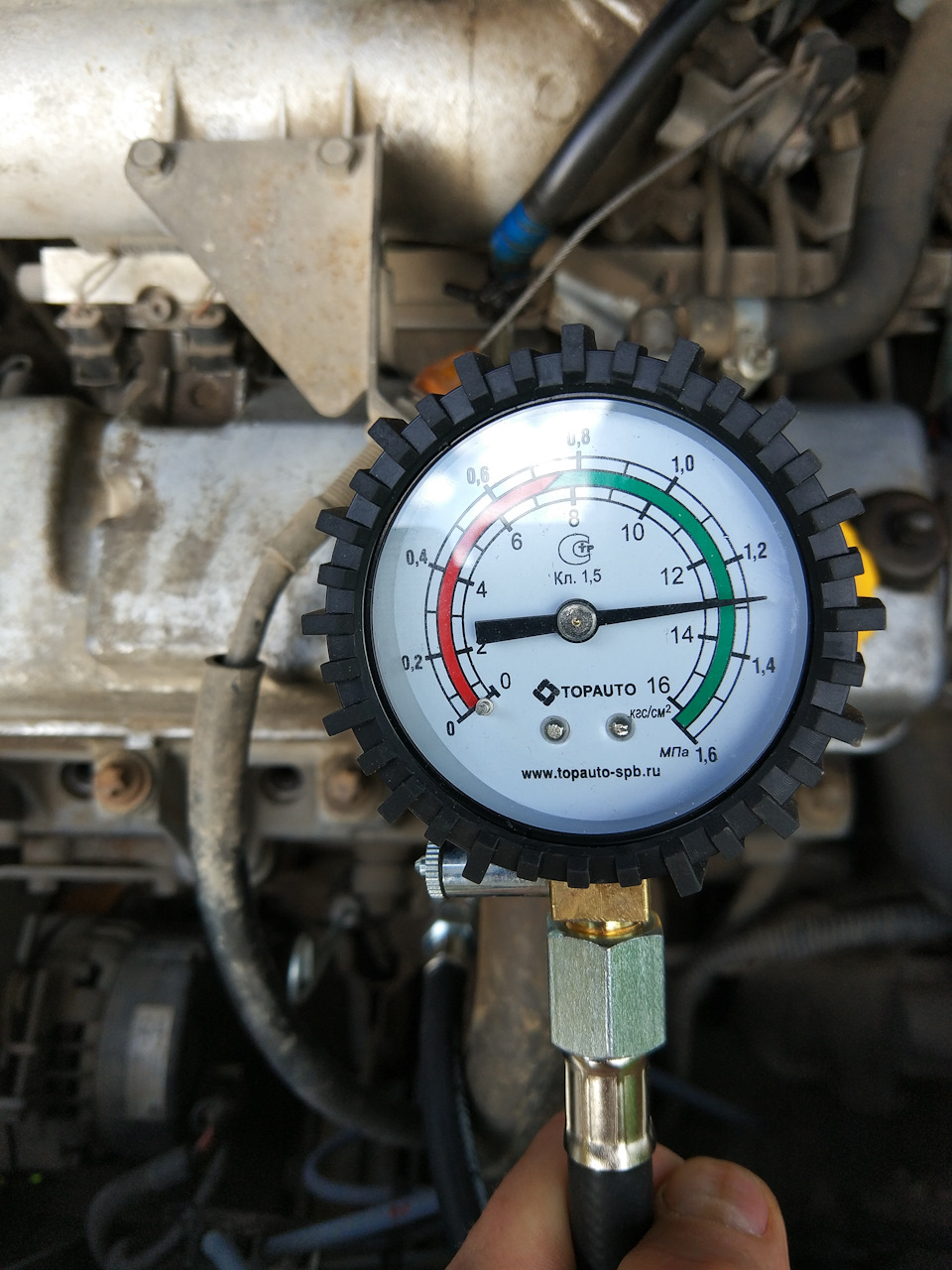

Компрессия в среднем по горшкам 13 атмосфер. Думаю это вполне нормально.

Цена вопроса: 790 ₽ Пробег: 94 115 км

18 июня 2017 Метки: наблюдение

Норма компрессии в цилиндрах двигателя ВАЗ 2114 (8 клапанов)

Владельцы «четырнадцатой» иногда сталкиваются с нестабильной работой мотора. Поэтому важно знать, какова норма компрессии в цилиндрах двигателя ВАЗ 2114 (8 клапанов). В данной статье даётся ответ на этот вопрос, а также рассказывается о причинах низкой и повышенной компрессии и способах её измерения.

Норма компрессии в двигателе ВАЗ 2114

Компрессия двигателя ВАЗ 2114 – это величина давления поршня при максимальном сжатии рабочей смеси. Она может быть нормальной, повышенной или пониженной. Эта величина зависит от множества факторов, и измеряется она в барах.

Нормальная компрессия в двигателе ВАЗ 2114 равна 14 барам. Допустимо снижение не более, чем на 3 бара. При этом она должна быть одинаковой во всех цилиндрах. Возможно лишь незначительное отклонение в один бар. В противном случае требуется незамедлительная диагностика и ремонт двигателя.

Причины низкой компрессии

Чаще всего автомобилисты задают вопрос о том, какая компрессия должна быть в ВАЗ 2114, при её понижении. Это явление более распространённое, чем повышенная компрессия. А основными причинами низкой компрессии являются:

1. Износ маслосъёмных колец. Со временем эти элементы мотора изнашиваются и нуждаются в замене.
2. Прогар клапанов. Это случается обычно при перегреве двигателя по причине неправильной эксплуатации и несвоевременного обслуживания.
3. Износ поршневой группы. Это можно определить при разборе силового агрегата. Он возникает от времени или при нарушении правил эксплуатации и обслуживания.
4. Неправильная регулировка клапанов. Это приводит к тому, что клапан не закрывается, что приводит к снижению компрессии.
5. Забитый воздушный фильтр. Мотор не получает достаточного количества воздуха, что также может стать причиной неполадок.
6. Сильный износ или обрыв ремня ГРМ, неправильная его установка. Если ремень проскальзывает, у ВАЗ 2114 клапана не гнёт. Но эта проблема также приводит к понижению компрессии.
7. Пробой прокладки ГБЦ. Газы поступают в масляную магистраль или систему охлаждения.
8. Трещины в головке блока цилиндров. Увидеть этот дефект можно при визуальном осмотре.

Как говорилось выше, сколько должна быть компрессия, она должна быть одинаковой во всех цилиндрах. Даже, если в одном из них она значительно ниже положенного, это говорит о неисправности силового агрегата и необходимости его ремонта.

Причины повышенной компрессии

Задумываясь, какой должна быть компрессия в двигателе, важно понимать, что она не должна быть и слишком высокой. А причинами этого могут быть:

1. Износ или залегание маслосъёмных колпачков. Увидеть эту проблему можно без снятия ГБЦ. При выкручивании свечей в свечных колодцах видна масляная плёнка. А решается она заменой деталей или их раскоксовкой химическими средствами.
2. Нагал на клапанах, нагар в дросселе и на стенках цилиндра. Его можно заметить при осмотре данных деталей.
3. Ошибки в регулировке газораспределительного механизма.
4. Перегрев двигателя.

Признаки плохой компрессии

Понять, что компрессия двигателя не в норме можно по следующим признакам:

• Пропуски в зажигании. Можно заметить по нестабильной работе мотора;
• Троение двигателя. Этот признак слышен при работе силового агрегата;
• Снижение динамики. Автомобиль стал медленнее разгоняться, ему не хватает мощности;
• Стук двигателя при работе;
• Увеличение расхода масла. Необходимость чаще подливать его;
• Сложности с запуском. Мотор сложнее запустить, чем раньше. Иногда он может не запускаться вовсе;
• Увеличение расхода топлива. Бензина хватает на меньшее количество километров, чем прежде;
• Чёрный дым из выхлопной трубы при запуске двигателя, который невозможно не увидеть невооружённым глазом.

Как измерить компрессию без компрессометра?

Измерение компрессии двигателя проводится специальным прибором – компрессометром. Он даёт точные показания. Если нет под рукой компрессометра, также существует способ произвести измерения. Правда, их результат может быть не таким точным. Это делается так:

• Выкрутить свечи из всех цилиндров, кроме одного;
• Прокрутить руками коленчатый вал;
• Повторить процедуру со всеми цилиндрами.

Если в каком-либо случае коленвал вращается легче, значит, компрессия в этом цилиндре снижена. Это можно проверить, впрыснув в него немного масла шприцом. Если после этого вращение будет очень сложным, деталь изношена.

Способы повышения компрессии

Снижение компрессии не всегда означает необходимость капитального ремонта двигателя. Ведь она может возникать и по иным причинам. Многие из них можно устранить своими руками. Для этого нужно:

• Заменить воздушный фильтр и свечи, если они в плохом состоянии и менялись давно.
• Отрегулировать клапана;
• Заменить масляные кольца. Это можно сделать самостоятельно, оценив предварительно состояние старых элементов;
• Заменить или правильно установить ремень ГРМ. Эта процедура описана в статье Метки ГРМ на ВАЗ 2114. Провести раскоксовку мотора. Для этого применяются химические средства. Их можно купить в любом автомагазине. Состав заливается в мотор в соответствии с инструкцией. Химия должна удалить нагар и прочие загрязнения на стенках двигателя. Это поможет ему восстановить стабильную работу.

Большинство операций можно выполнить своими руками. Но, если они вызывают трудности, рекомендуется обратиться в автосервис. Если вышеуказанные процедуры не подействовали, вероятно, двигатель сильно изношен и нуждается в капитальном ремонте. Обычно такое случается на очень большом пробеге или при недостаточном уходе за мотором. В таком случае необходимо обратиться на СТО для выполнения капиталки. Такой ремонт стоит недёшево, а избежать его поможет своевременное обслуживание автомобиля и устранение мелких неисправностей.

Как и чем замерить компрессию в двигателе ВАЗ 2114

Компрессия в двигателе ВАЗ – это давление, которое возникает при максимальном сжатии в период нахождения поршня в крайней нижней точке. Чем сильнее это давление, тем выше будет температура воспламенения смеси, соответственно, тем меньше горючего затрачивается на данный процесс, и, тем выше производительность и экономичность двигателя.

Компрессия зависит от следующих факторов:

• От количества поступившего газа, которое зависит от положения дроссельной заслонки и пропускной способности воздушного фильтра;
• От температуры ДВС;
• От зазоров между внутренними стенками цилиндра и клапанами.

Зазоры между узлами поршневой группы в цилиндре зависят от самых разных факторов:

• Неверная регулировка просветов между клапанами и стенками цилиндра;
• Степень прогорания и износа стенок поршня и цилиндра;
• Масло на стенках цилиндра способствует уплотнению, и увеличению компрессии, но если бензин по каким-то причинам вспрыскивается в цилиндр, то он смывает масло со стенок, что увеличивает зазор между поршнем и цилиндром.

По этим параметрам водитель, или автослесарь делает предварительную оценку состояния двигателя – его работоспособность, мощность, эффективность.

КАКОЙ НЕ ДОЛЖНА БЫТЬ КОМПРЕССИЯ В ДВИГАТЕЛЕ

На первый взгляд, может показаться, что чем выше параметры сжатия воздушно-горючей смеси, тем лучше. Но на самом деле это не так. У компрессии есть верхний порог, который переходить нельзя, так как это повлечет за собой перегрев двигателя, и, как следствие, оседание нагара, чрезмерную нагрузку на поршни, кольца, вследствие чего детали двигателя могут выйти из строя.

Низкое давление в двигателе влечет за собой перерасход топлива и масла. Не допустимо, чтобы в отдельно взятых цилиндрах оно резко отличалась от соседних. Разная компрессия в цилиндрах говорит о серьезных проблемах в моторе – износах и появившихся дефектах, требующих замены или ремонта деталей.

Таким образом, плохая компрессия – это:

Все эти признаки плохой компрессии являются сигналом того, что сердце машины нуждается в ремонте.

ПРАВИЛЬНАЯ КОМПРЕССИЯ

Сколько должна быть компрессия в двигателе для его длительной и безаварийной работы? Многолетняя практика эксплуатации автомобилей показывает, что в идеале она должна составлять по 14 баррелей в каждом цилиндре. Но допускается снижение до 11 баррелей, при условии, что разница компрессии в цилиндрах должна составлять не более 1 барреля. Например, схема сжимания 11-12-11-12 считается допустимой, а если давление в разных цилиндрах составляет 11-12-11-9, или иную комбинацию показателей, отличающуюся от нормальной, то двигатель уже нуждается в ремонте.

Какая компрессия должна быть на ВАЗ 2114 8 клапанов зависит также от того, сколько времени и в каких условиях эксплуатируется автомобиль. Идеальное давление, как правило, бывает у нового двигателя, или только что вышедшего из капитального ремонта. В процессе эксплуатации автомобиля компрессия может понизиться на 1-2 барреля. И это тоже будет в пределах нормы.

ПРИЧИНЫ ПОВЫШЕННОЙ КОМПРЕССИИ В ДВИГАТЕЛЕ

Рассмотрим основные причины:

• Неправильная регулировка ремня газораспределительного механизма приводит не только в повышенному сжиманию, но и к пониженному, в зависимости от направленности регулирования.
• Появление окалины на клапанах, который появляется вследствие применения низкокачественного бензина, масла или иной автомобильной химии. Нагар на дроссельных узлах и в камере сгорания появляется также вследствие перегрева двигателя. Таким образом, перегрев ДВС является не только следствием, но и причиной высокого давления воздушно-горючей смеси. Рабочая температура двигателя ваз 2114 8 клапанов не должна превышать 85-90 о С.
• Высокую компрессию может спровоцировать «залегание» маслосъемных крышек. Эту причину обнаружить несложно. Надо только выкрутить свечи и обследовать цилиндры. Появление масляной пленки на их стенках будет свидетельствовать об избытке в них масла, и о необходимости сменить колпачки.

На компрессию влияет и норма давления масла в двигателе. Если она завышена, то это влечет повышенное давление воздушно-горючей смеси.

Низкое давление возникает, если изношены кольца или прогорели клапана. Также влияет рабочая температура двигателя. Если она ниже нормы, то это отразится и на давлении воздушно-горючей смеси.

Причины отсутствия компрессии в двигателе кроются в неправильной эксплуатации, несвоевременном профилактическом ремонте. Иногда воздух прорывается сразу с нескольких сторон – например, через клапаны, и одновременно через поршни с кольцами. Тогда давление пропадает совсем. Доводить машину до такого состояния просто не допустимо

ПОДГОТОВКА К ЗАМЕРАМ

Замер компрессии в двигателе производится при полностью заряженном аккумуляторе. После того, как зарядили и установили источник электроэнергии на место, проверьте стартер. Он тоже не должен создавать никаких проблем. Затем прогрейте мотор. Его температура во время замеров должна составлять 70-90 О С.

Из всех отверстий необходимо выкрутить все свечи. Также открутите топливный шланг, чтобы прекратить подачу топлива. Подготовьте к работе компрессометр.

ЗАМЕРЫ КОМПРЕССИИ В ДВИГАТЕЛЕ. КОМПРЕССОМЕТР

Прибор, состоящий из манометра и прорезиненной трубки, которым измеряется компрессия в двигателе, называется компрессометр. Применяются следующие приборы:

1. прижимные,
2. универсальные,
3. гибкие,
4. резьбовые.

Специалисты считают, что изо всех типов компрессометров лучше использовать резьбовые. Они дают более точные сведения. Замерить компрессию в двигателе необходимо в каждом цилиндре в отдельности. Шланг измерительного прибора вставляется в свечное гнездо.

Теперь, когда все готово для замеров, заводите двигатель и выжимаете газ до упора, дайте немного двигателю поработать. Проверьте показания манометра и запишите их. Переведите шланг компрессометра в следующее свечное отверстие, и таким же путем проведите измерения во втором и последующих цилиндрах. Запишите все результаты и сравните их.

ДАВЛЕНИЕ В ИНЖЕКТОРНОМ ДВИГАТЕЛЕ

Ниже вы узнаете, как правильно замерить компрессию в двигателе ВАЗ 2114 с инжекторным типом питания.

Если хоть в одном цилиндре компресометр показал давление ниже 10 баррелей, значит, надо искать причину столь низкого показателя. Иначе, очень скоро оно упадет и в других цилиндрах.

Наберите в медицинский шприц около 10 миллиграмм масла и вспрысните его в цилиндр. Проведите замер снова. Если показания манометра повысятся, значит износились и требуют замены поршневые кольца. Если останется на прежнем низком уровне, значит необходимо отрегулировать зажатые или сменить прогоревшие клапана.

ЧТО ДЕЛАТЬ, ЕСЛИ НЕТ ПОД РУКОЙ КОМПРЕССОМЕТРА?

Можно ли замерить компрессию без прибора? Практика показывает, что да, можно. Но данный метод даст относительные и приблизительные показания. Чтобы замерить без приборов показатель сжимания, выворачивайте свечи изо всех цилиндров, кроме испытуемого. Прокрутите вручную коленвал, пока не закончится такт сжатия (наблюдайте за метками – они должны совпасть). Поочередно проделайте эту операцию со всеми цилиндрами. Там где давление будет низким, на поворот коленвала уйдет меньше усилий. Таким способом, конечно, вы не получите точных показателей сжимания в двигателе. Но понять наличие неполадок можно.

Замерять компрессию рекомендуется через каждые 20-30 тысяч километров пробега, поэтому каждому автолюбителю рекомендуется иметь свой компрессометр. Его цена не настолько велика, чтобы экономить на нем.

Примерная цена прибора для измерения компрессии в двигателе в интернет-магазинах столицы от 600 рублей до 2 тысяч. Брендовые модели западных производителей стоят дороже – до 8 тысяч. В регионах прибор для замера компрессии стоит не больше, чем в столице. Его цена варьируется в зависимости от фирмы производителя.

Измерение компрессиии в цилиндрах карбюраторного двигателя

Приведенный в статье порядок действий и рекомендации по измерению компрессии в цилиндрах, применимы для бензиновых карбюраторных двигателей легковых автомобилей ВАЗ – 2108, 21081, 21083, 2109, 21091, 21099, 2101, 2106, 2105, 2107, 21021, 210213, 1111 и ряда аналогичных (Москвич, Иж, Волга…). Измерение компрессии на инжекторных двигателях, имеет ряд особенностей и будет рассмотрен в отдельной статье.

Перед проведением настройки и регулировки карбюратора своего автомобиля следует учесть общее состояние двигателя, так как симптомы ряда его неисправностей можно ошибочно посчитать симптомами неисправностей карбюратора.

Например, неустойчивый холостой ход или затрудненный запуск могут свидетельствовать не только о проблемах в системе холостого хода или системы пуска карбюратора, но и о том, что в двигателе прогорел один из клапанов, пробита прокладка головки, изношены или залегли поршневые кольца и т. д. Проведя измерение компрессии, мы более-менее точно определим состояние двигателя и выявим возможные неисправности в его работе. После их устранения можно будет смело регулировать карбюратор.

Инструменты и приспособления для измерения компрессии

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (80-90º).

2. Снимаем с бензонасоса топливоподводящий шланг.

3. Выкручиваем все свечи зажигания, предварительно очистив их колодцы от грязи и мусора.

4. Вынимаем из крышки трамблера центральный бронепровод, вставляем в него свечу зажигания и кладем на двигатель.

5. Вворачиваем в отверстие первого цилиндра наконечник компрессометра, либо крепко прижимаем его к этому отверстию.

Измерение компрессии в цилиндрах карбюраторного двигателя

1. Помощник сидя в салоне автомобиля нажимает до упора на педаль «газа» и повернув ключ в замке зажигания, запускает стартер на 3-5 секунд.

2. Наблюдаем за показаниями компрессометра, фиксируем динамику их роста и максимальное значение. После фиксации сбрасываем давление в приборе, нажав на кнопку сброса.

3. Повторяем операцию для каждого цилиндра, замеренные показания записываем или запоминаем.

Анализ показаний компрессометра

— Отличное давление (компрессия) – 12-13 кгс/см 2 (1,2-1,3 МПа)

— Нормальное давление – 10-11 кгс/см 2 (1,0-1,1 МПа)

— Необходим ремонт – 8-9 кгс/см 2 (0,8-0,9 МПа)

Расширенный анализ показаний компрессометра после проведения измерения компрессии см. «Анализ и расшифровка показаний компрессометра». После проведения анализа можно самостоятельно, с высокой степенью точности, определить неисправность колец, поршней, цилиндров и клапанов двигателя.

Примечания и дополнения

Факторы влияющие на неточность в измерении компрессии

Показания компрессометра будут ниже если:

— Низкий заряд аккумулятора.

— Двигатель не прогрет.

— Не отрегулированы зазоры в клапанах.

— Попадание бензина в цилиндры.

— Проведение измерения без нажатия на педаль «газа».

Показания компрессометра будут выше если:

— Лишнее масло попадает в цилиндры двигателя в следствии износа маслосъемных колпачков, направляющих втулок клапанов или ЦПГ.

Определение причин пониженной компрессии в цилиндрах двигателя при помощи сжатого воздуха

Определяем такт сжатия в нужном цилиндре. В свечное отверстие нужного цилиндра вставляем тонкую длинную отвертку (деревянную палочку, отрезок проволоки…..) и придерживаем ее рукой, уперев в днище поршня. Прокручиваем коленчатый вал за храповик (на двигателях 2101-2107) или большой шлицевой отверткой за зубья маховика в лючке на картере сцепления (2108…). При движении поршня вверх (такт сжатия) отвертка будет вылезать из свечного отверстия, подпираемая снизу поршнем. Необходимо поймать момент, когда она перестанет двигаться вверх и начнет движение вниз вслед за уходящим поршнем (такт впуска). Этот момент и будет верхней мертвой точкой при движении поршня, окончанием такта сжатия.

Вставляем в свечное отверстие шланг компрессора и подаем в цилиндр сжатый воздух под давлением 2-3 атмосферы. По тому откуда он будет выходить определяем неисправность.

1. Из соседнего свечного отверстия или в расширительный бачок (бурление) – прогорела прокладка головки блока.

2. Из карбюратора — прогорел впускной клапан или не отрегулированы клапана.

3. Из глушителя — прогорел выпускной клапан или так же не отрегулированы клапана.

4. Из сапуна — изношены кольца, прогорели поршни.

Определение причин пониженной компрессии при помощи моторного масла

Заливаем в цилиндр 10 кубиков моторного масла и повторно замеряем компрессию. Показания компрессометра выросли — неисправны или залегли кольца, изношена цилиндро-поршневая группа, остались прежними — прогорел клапан или прокладка головки блока.

Раскоксовывание (устранение залегания) поршневых колец

В свечное отверстие каждого цилиндра прогретого двигателя влить при помощи медицинского шприца или резиновой груши по 10 куб/см смеси керосина (50%), ацетона (25%), моторное масло (25%).

Дать постоять 3-4 часа, при желании и наличии времени можно оставить на ночь.

По прошествии этого времени покрутить его стартером 10-15 секунд с вывернутыми свечами.

Слить старое масло, заменить масляный фильтр и залить новое.

Таким образом, убедившись, что двигатель автомобиля исправен, либо выявив неисправность и устранив ее, можно основательно приступать к регулировке и настройке своего карбюратора, исключив в результате проведенного измерения, иные, связанные с двигателем, причины неисправности.

Помимо компрессии каждый двигатель имеет определенную степень сжатия. Что это за параметр и что от него зависит см. «Что такое степень сжатия в двигателе и от чего она зависит?».
