Как заменить диск сцепления на ваз 2103

3©. Замена сцепления ВАЗ-2103 или первый осмотр авто

Так как эта уже детальная история по запчастям, то вначале будет информационная часть по замене, а далее будет история уже о продолжении покупки авто.

Найти сцепление на классику дело простое, а сложное это быть уверенным что именно простой вариант подойдет Вам.

Я посмотрел не мало сайтов и каталогов по автомобилю и понял, что везде предлагают разные варианты. Мой выбор — это использовать простое сцепление, без каких-то наворотов, керамики и улучшенных характеристик. И остановился я на оригинальном сцеплении. Уже при осмотре владелец сказал, что необходимо поменять сцепление, так как оно уже почти не работает. На самом деле причина была не только в сцеплении, но еще и в передних тормозах.

Необходимо детали (артикул/производитель/наименование/место покупки):
21070-1601000-00 LADA Сцепление комплект (Apex) — 2470 руб.

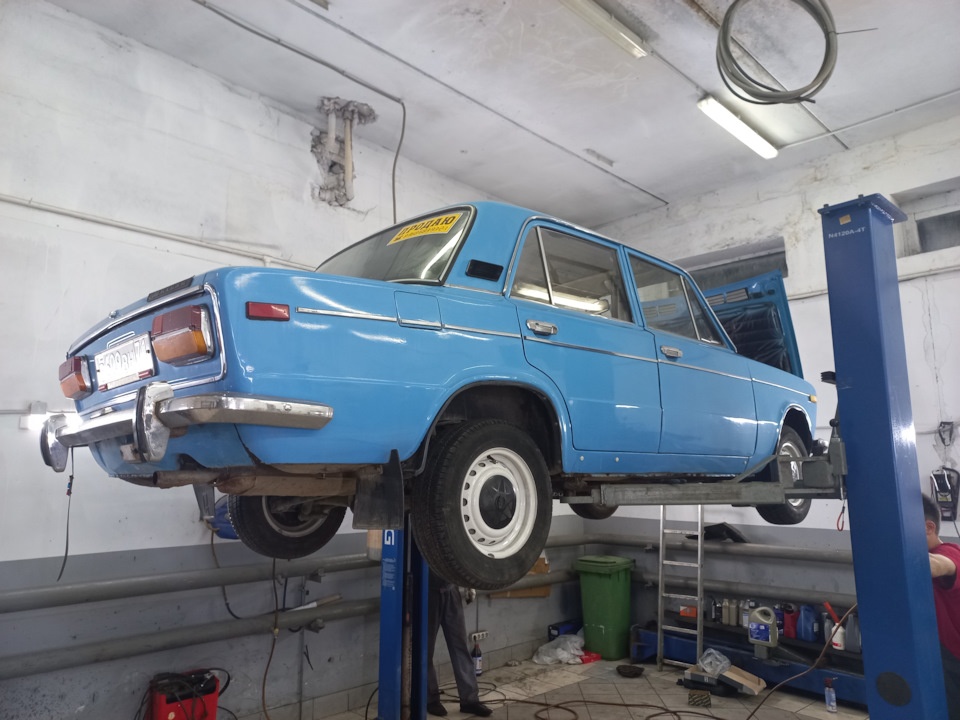

Вначале я думал, что заменить сцепление можно и без подъемника, но оказалось тут гораздо больше сложностей если пользоваться подкатом или поднятии одной стороны. Особенно когда автомобиль 1975 года.

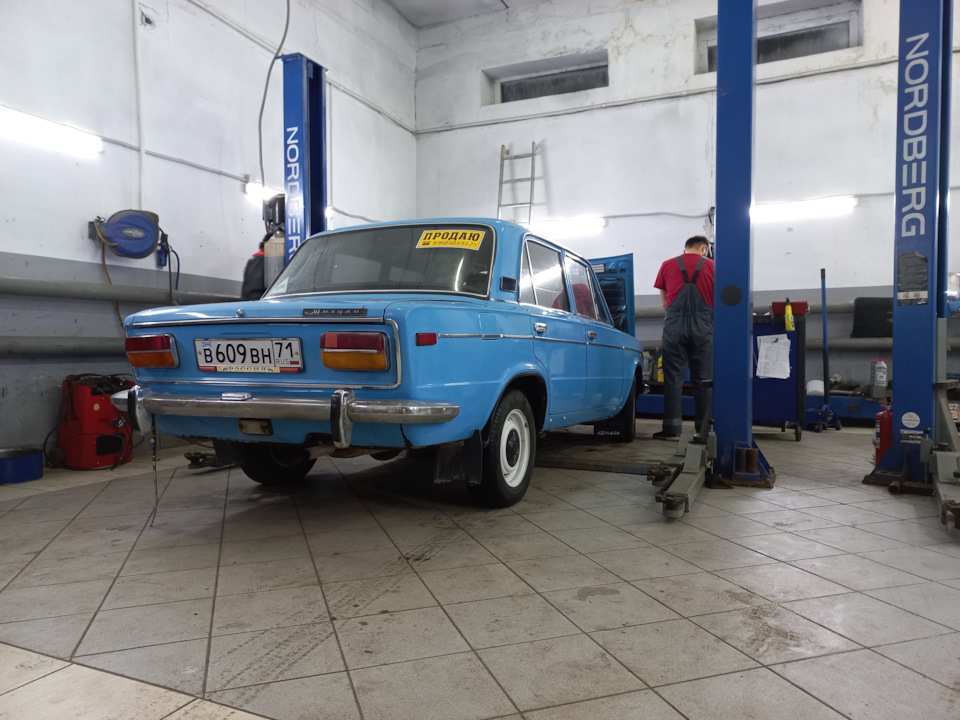

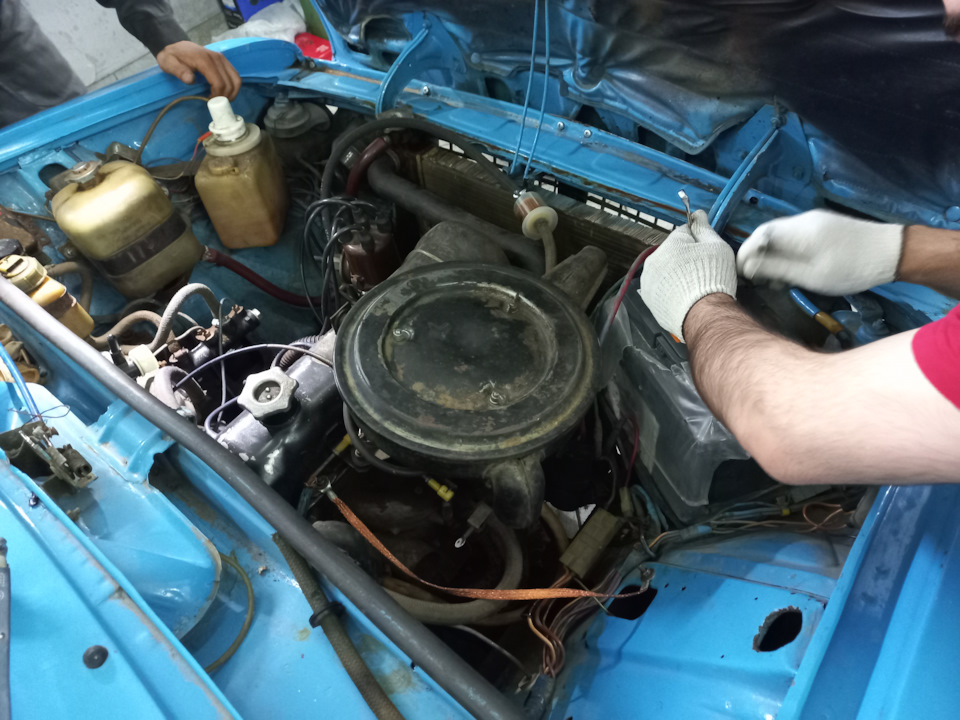

Я обратился к своему другу, где сразу были готовы принять меня с запчастями. Подняли авто на подъемники и приступили к работе.

Дабы не вдаваться во все тонкости, отмечу что работа в паре займет не больше 1,5 часов. Более детально можно посмотреть кучу роликов. В целом снимаем глушитель, кардан, проводим от стыковку болтов коробки и двигателя, замена и потом в обратном порядке.

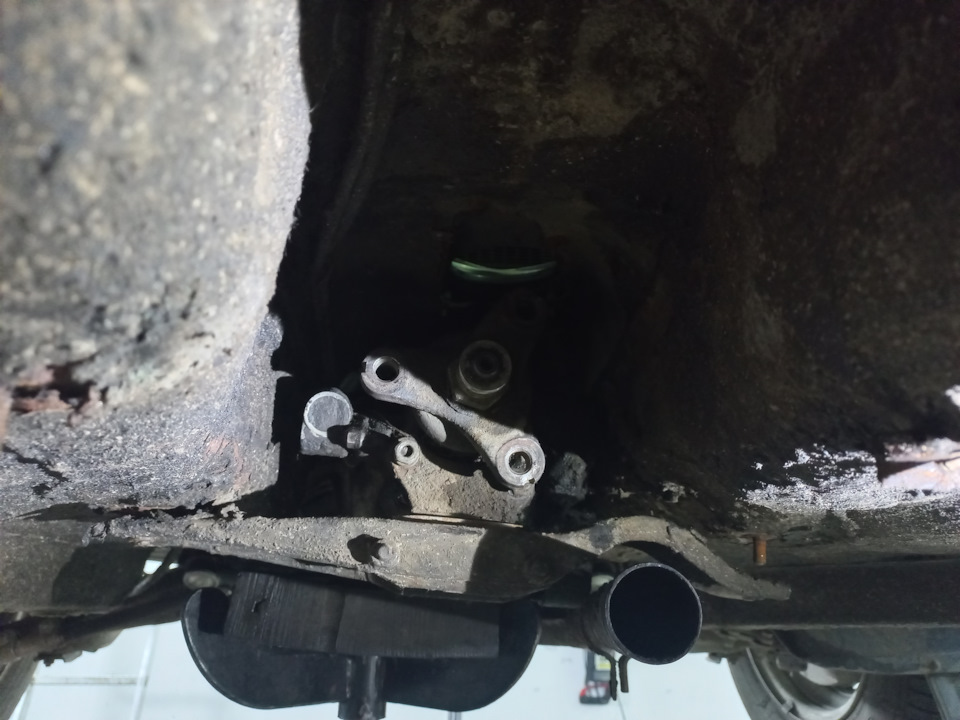

Сравнение сцепление с новым — небо и земля. Очень сточенный диск и другие элементы были на грани допустимого.

Также автомобиль осмотрели и создали целый список по будущим работам, которые будем осуществлять в ближайшее время. Самое главное, что при осмотре было обнаружено, что передние колеса вообще не прокручиваются без использования инструментов, что означало умершие цилиндры суппортов. Вопрос о тормозной системе, а также системе охлаждения являются приоритетными.

Самое главное теперь надо ставить автомобиль на учёт, а это уже совсем другая история, которая будет намного захватывающе и очень поучительна всем, кто хочет приобрести автомобиль советского периода.

Наслаждайтесь автомобилем как внешне, так и управляя им.

Устройство, принцип действия и порядок самостоятельной замены сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — важнейшая часть трансмиссии, участвующая в передаче крутящего момента на колёса. Располагается оно между КПП и силовым агрегатом, передавая вращение от двигателя на коробку. Знание особенностей конструкции всего узла и составляющих его элементов позволит при необходимости легко заменить сцепление своими руками.

Устройство сцепления ВАЗ 2107

Сцепление управляется педалью в салоне. При нажатии на неё муфта отключается от КПП, при отжатии — сцепляется. Тем самым обеспечивается плавный старт машины с места и бесшумное переключение скоростей. Сам узел состоит из большого количества взаимодействующих друг с другом элементов. ВАЗ 2107 комплектуется однодисковой муфтой с центральной пружиной.

Корзина сцепления

Сцепление состоит из двух дисков и выжимного подшипник. Муфта, используемая на ВАЗ 2107, отличается простотой и надёжностью. Нажимной (ведущий диск) установлен на маховике. Внутри корзины расположен ведомый диск, соединённый с первичным валом КПП специальными шлицами.

Внутри корзины расположен ведомый диск

Сцепление может быть однодисковым и многодисковым. Первое считается более надёжным. Функционирует сцепление следующим образом. При нажатии на педаль выжимной подшипник, установленный на первичном валу, втягивает лепестки корзины в сторону моторного блока. В результате корзина и ведомый диск расцепляются, и появляется возможность переключать скорости.

Для ВАЗ 2107 подходят диски от ВАЗ 2103 (для двигателей объёмом до 1,5 л) и ВАЗ 2121 (для двигателей до 1,7 л). Внешне они очень похожи и имеют диаметр 200 мм. Отличить эти диски можно по ширине накладок (29 и 35 мм, соответственно) и наличию в одном из пазов демпфера ВАЗ 2121 метки размером 6 мм.

Диск сцепления

Ведомый диск иногда называют барабаном. С обеих сторон к нему приклеены накладки. Для повышения упругости в процессе изготовления на диске делаются специальные прорези. Кроме этого, барабан снабжён восемью пружинами, расположенными в плоскости диска. Эти пружины позволяют уменьшить частоту крутильных колебаний и снизить динамические нагрузки.

Барабан связан с коробкой передач, а корзина — с двигателем. Во время движения они плотно прижаты друг к другу, вращаясь в одном направлении.

Барабан снабжён восемью пружинами, расположенными в плоскости диска

Используемая на ВАЗ 2107 схема с одним диском отличается надёжностью, сравнительной дешевизной и простотой обслуживания. Такое сцепление легко снимать и ремонтировать.

Ведомый диск для двигателя объёмом 1,5 л имеет размеры 200х140 мм. Он также может быть установлен на ВАЗ 2103, 2106. Иногда на ВАЗ 2107 устанавливают барабан от «Нивы» (ВАЗ 2121), отличающийся размером (200х130 мм), усиленной системой демпферов и большим количеством заклёпок.

Выжимной подшипник

Выжимной подшипник, являясь наиболее уязвимым элементом сцепления, включает и выключает передачу вращения. Он находится в середине диска и жёстко соединён с педалью через вилку. Каждое нажатие на педаль сцепления нагружает подшипник и укорачивает ресурс подшипника. Не стоит без необходимости держать педаль нажатой. Установлен подшипник на направляющей ведущего вала коробки передач.

Выжимной подшипник является наиболее уязвимым элементом сцепления

В комплекте сцепления выжимной подшипник обозначен 2101. Подойдёт и подшипник от ВАЗ 2121, рассчитанный на высокие нагрузки и имеющий повышенный ресурс. Однако в этом случае потребуется заменить и корзину, так как для нажатия педали потребуются большие усилия.

Вилка сцепления

Вилка предназначена для выключения муфты при нажатии на педаль сцепления. Она перемещает выжимной подшипник и, как следствие, внутреннюю кромку пружины.

Вилка предназначена для выключения сцепления при нажатии на педаль

Чаще всего при неисправной вилке сцепление становится невозможно выключить. Однако иногда оно продолжает со сбоями работать. Если сразу не заменить вилку, в дальнейшем придётся менять весь узел сцепления.

Выбор сцепление

При покупке нового комплекта сцепления для ВАЗ 2107 специалисты рекомендуют руководствоваться следующими критериями. При оценке ведомого диска:

• поверхность накладок должна быть гладкой и однородной, без задиров, трещин и сколов;
• все заклёпки на диске должны быть одинакового размера и находиться на равном расстоянии друг от друга;
• на диске не должно быть масляных пятен;
• в местах крепления накладок и пружин не должно быть люфта;
• на изделии тем или иным способом должен быть нанесён фирменный логотип производителя.

При выборе корзины следует обратить внимание на следующие моменты:

• кожух должен быть штампованным, без срезов и царапин;
• поверхность диска должна быть ровной и однородной, без трещин и сколов;
• клёпки должны быть одинаковыми и прочными.

Наиболее популярными являются следующие бренды.

Valeo (Франция), специализирующийся на производстве элементов тормозной системы превосходного качества. Характерными особенностями сцепления Valeo является мягкая работа с чётким моментом включения, надёжность, высокий ресурс (более 150 тыс. км пробега). Однако и стоит такое сцепление недёшево.

Сцепление Valeo отличается мягкой работой с чётким моментом включения

К выбору сцепления следует подходить комплексно и сделать выбор после осмотра изделия и советов специалистов.

Замена сцепления

Если сцепление начало пробуксовывать, его необходимо менять. Делать это удобнее на подъёмнике или эстакаде. В крайнем случае можно использовать домкрат с обязательными защитными упорами. Для замены потребуется:

• стандартный набор отвёрток и гаечных ключей;
• пассатижи;
• чистая тряпка;
• монтировка;
• оправка.

Демонтаж коробки передач

При замене сцепления на ВАЗ 2107 КПП можно полностью не снимать, а лишь сдвинуть настолько, чтобы первичный вал вышел из зацепления с корзиной. Однако чаще всего коробка полностью демонтируется. Кроме удобства, это позволяет проверить состояние картера и сальников. Снимается КПП следующим образом:

Перед демонтажем КПП снимается стартер

Перед демонтажем коробки отсоединяется рычаг переключения скоростей

При снятии КПП отсоединяются траверсы

Снятие корзины с диском

После того демонтажа КПП снимается корзина с диском в следующем порядке.

1. Маховик фиксируется от прокручивания монтировкой.
2. Ключом на 13 откручиваются болты крепления корзины

Для снятия корзины ключом на 13 откручиваются болты её крепления

Снятие выжимного подшипника

После корзины снимается выжимной подшипник. Это делается следующим образом.

Отвёрткой нажимают на усики вилки, входящей в зацепление с подшипником.

Для снятие выжимного подшипника нужно нажать на усики вилки

Для снятия подшипник следует потянуть на себя вдоль вала

Выжимной подшипник крепится к вилке за счёт стопорного кольца

После снятия стопорное кольцо проверяется на предмет повреждений и, в случае необходимости, меняется на новое. Если кольцо, в отличие от подшипника, находится в хорошем состоянии, его можно повторно использовать с новым подшипником.

Установка корзины с диском

При снятом сцеплении и КПП обычно проверяют состояние всех открывшихся узлов и деталей. Зеркала дисков и маховика следует смазать обезжиривателем, а на шлицы вала — нанести смазку ШРУС-4. При монтаже корзины следует обратить внимание на следующие моменты.

При установке корзины на маховик следует совместить центрующие отверстия кожуха со штырями маховика.

При установке корзины центрующие отверстия кожуха должны совпадать со штырями маховика

При установке диска он вставляется в корзину выступающей частью.

Диск на корзину ставится выступающей частью

При монтаже диска для его центрирования используется специальная оправка, удерживающая диск в нужном положении.

Для центрирования диска применяется специальная оправка

Порядок установки корзины с диском следующий.

В отверстие маховика вводится оправка.

В отверстие маховика вводится оправка для центрирования диска

Установка выжимного подшипника

При установке нового выжимного подшипника выполняются следующие действия.

На шлицевую поверхность первичного вала наносят смазку «Литол-24».

Шлицевая часть первичного вала смазывается «Литол-24»

Правильно установленный выжимной подшипник при нажатии на него рукой будет двигать вилку сцепления.

Видео: установка выжимного подшипника

Установка КПП

Перед установкой КПП нужно вынуть оправку и сдвинуть картер в сторону двигателя. Затем:

1. Закручиваются нижние болты.
2. На место устанавливается рычаг передней подвески.
3. Динамометрическим ключом осуществляется затяжка.

Установка вилки сцепления

Вилка должна входить под прижимную пружину на ступице выжимного подшипника. При установке рекомендуется пользоваться крючком, загнутым на конце не более чем на 5 мм. Таким инструментом легко поддевать вилку сверху и направлять её движение для установки под стопорное кольцо выжимного подшипника. В результате лапки вилки должны оказаться между эти кольцом и ступицей.

Самодельный крючок из проволоки поможет установить вилку сцепления

Замена шланга сцепления

Изношенный или повреждённый шланг сцепления приводит к утечке жидкости из системы гидропривода, затрудняет переключение передач. Заменить его очень просто.

1. Из системы гидропривода сцепления сливается вся жидкость.
2. Отсоединяется и отодвигается в сторону расширительный бачок.
3. Ключами на 13 и 17 отворачивается соединительная гайка трубопровода сцепления у резинового шланга.

Гайка трубопровода отворачивается ключами на 13 и 17

Повреждение или износ шланга сцепления можно определить по следующим признакам.

1. При полном выжима педали сцепления автомобиль начинает трясти.
2. Педаль сцепления после выжима не возвращается в исходное положение.
3. На концах шланга сцепления появляются следы жидкости.
4. После стоянки под машиной образуется мокрое пятно или небольшая лужа.

Таким образом, заменить сцепление автомобиля ВАЗ 2107 довольно просто. Для этого потребуется новый комплект сцепления, стандартный набор инструментов и последовательное выполнение инструкций профессионалов.

• Автор: Марк Хачатрян
• Распечатать

Замена диска сцепления на ВАЗ-2104-2107

Сцепление – главнейшая составляющая часть автомобиля, без которой невозможно представить работу механизма коробки скоростей, а также осуществление автомобилем таких операций как трогание с места и торможение до окончательной остановки. Другими словами, сцепление – необходимый механизм любого автомобиля, который является неким перевалочным пунктом между двигателем и ведущими осями.

В состав данного агрегата входят:

• диск сцепления ведомый;
• корзина сцепления и подшипник выжимной с муфтой.

Так что же собой представляет эта составляющая механизма сцепления? Это диск с пружинными пластинами и фрикционными накладками, которые между собой не соединяются и изготовлены из материала, сопоставимым с материалом тормозных колодок, т.е. стойкому к истиранию. В центре диска расположена ступица со шлицевым соединением.

Неисправности

В результате эксплуатации автомобиля диск сцепления, как и любой расходный материал, может прийти в негодность – ослабевают пружины, фрикционные накладки истираются и становятся меньше толщиной. Производители не указывают конкретного срока службы диска, т.к. это зависит только водителя: одному «сцепа» может прослужить всего лишь 5000 км, а другому и все 100 тысяч. К повышенному износу сцепления может привести:

• резкое трогание с места на завышенных оборотах;
• пробуксовка;
• некорректная регулировка;
• участие в гоночных заездах;
• затекание посторонних жидкостей.

Обычно выделяют две неисправности, при которых стоит задуматься о ремонте:

• сцепление «проскальзывает»;
• сцепление «ведёт».

При проскальзывании ведомый диск не прижимается полностью к маховику. В чем это выражается? Если резко нажать на педаль газа при движении автомобиля можно заметить повышение оборотов двигателя, однако увеличения скорости не произойдёт. В конце концов, автомобиль когда-нибудь просто встанет и привести его в движение сможет только буксировка или мускульная сила. Поэтому вопрос о замене ведомого диска не стоит откладывать в долгий ящик.

Когда сцепление «ведёт» наблюдаются нехарактерные звуки и шумы при переключении скоростей, передачи включаются с трудом. В данном случае ведомый диск, наоборот, полностью не «разлепляется» с маховиком. В этом случае помогает прокачка гидравлики и регулировка свободного хода сцепления, которые вполне доступно сделать каждому в гаражных условиях. Проигнорировав данную неисправность можно нарваться на дорогостоящий ремонт коробки скоростей.

Цена комплекта сцепления

Сейчас, в эпоху развития интернета нет надобности бегать по магазинам и искать нужную запчасть. Достаточно иметь доступ ко «всемирной паутине» и любая деталь будет у вас за пару кликов. Цены на ведомые диски сцепления для ВАЗ-2107 варьируются в диапазоне от 470 до 2000 рублей. Стоимость работ по замене в Москве и Московской области составляют 2–2,5 тыс. рублей.

Что можно посоветовать при выборе диска? Во-первых «порыться» на форумах и почитать отзывы. Во-вторых, при покупке диска не поленитесь осмотреть его. Особенно внимательно изучите шлицы – там не должно быть никаких зазубрин и задиров, в противном случае есть риск того, что диск просто не встанет на вал или при следующей замене не снимется.

Окиньте взглядом фрикционные накладки: все они должны быть однородными по составу и не иметь трещин. Еще одни момент – качество клёпки. Залогом качества здесь служит идентичность размеров отбортовки. Попробуйте раскачать демпферные пружины, если присутствует люфт, то от покупки стоит отказаться. И последнее, на что стоит обратить внимание – наличие маркировки на демпферной пластине.

Замена

Итак, купив новый диск сцепления, приступаем к его установке. Для того, чтобы немного уменьшить трудоёмкость замену будем производить без снятия коробки. Работы проводим на эстакаде или смотровой яме.

Приступая к трудовым подвигам, проведем подготовительный этап:

1. Отключаем минусовую клемму аккумулятора.
2. Снимаем рабочий цилиндр сцепления.
3. Отцепляем кардан от коробки скоростей.

4. Выкручиваем троссик спидометра.
5. Отсоединяем провода фонарей заднего хода от контактной группы на коробке передач.
6. Отсоединяем картер сцепления от блока цилиндров и поперечину задней опоры двигателя от кузова.


Теперь переходим непосредственно к основному этапу нашей работы – замене ведомового диска сцепления:

1. Отворачиваем гайки крепления опоры коробки передач, сдвигаем ее назад, чтобы рычаг переключения передач уперся в заднюю часть отверстия пола. Передняя часть коробки будет удерживаться глушителем, а под заднюю ее часть необходимо поставить надежную подпорку.

2. Удерживая маховик монтажкой, отворачиваем болты крепления кожуха сцепления, проворачивая коленчатый вал для доступа к ним.
3. Отодвигаем корзину сцепления и снимаем отработавший ведомый диск, ставя вместо него новый. Перед установкой новый диск и маховик протираем ветошью, смоченной в бензине.

4. Установленный диск надо отрегулировать относительно центра подшипника в торце коленчатого вала.

Дальнейшую сборку проводим в обратном порядке, не забывая после отрегулировать свободный ход педали сцепления.

Итог

Путем несложных манипуляций, вы сможете самостоятельно произвести замену и сэкономить немного средств от посещения СТО. Главное – не упустить момент выхода диска из строя. Ни гвоздя, ни жезла!

Замена сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Сцепление – это одна из важных частей автомобиля, ведь с его помощью мы переключаем передачи. Основной работой данного агрегата, является отсоединение его от маховика во время выжимания сцепления и для дальнейшего переключения коробки. Выглядит данный агрегат в виде двух дисков поверх одного из которых находится кожух сцепления, а так же в состав сцепления входит выжимной подшипник с муфтой в сборе. Но со временем один из дисков или же сам выжимной подшипник приходят в негодность из-за чего их нужно будет менять.

Примечание!
Для замены сцепления вам нужно будет запастись: Гаечным ключом «на 13», а так же ко всему этому нужно будет ещё взять два разных вида отвёрток (Плоская и крестообразная в этом случае), а так же необходимо обязательно запастись оправкой для центрирования диска сцепления которая в автомагазине стоит буквально рублей 100! (Как выглядит данная оправка о которой говорится в статье, вы сможете посмотреть чуть ниже в рубрике: «Для новичков!»)

Краткое содержание:

• Замена сцепления
• Дополнительный видео-ролик

Когда нужно менять сцепление?
В ходе эксплуатации сцепления у любого автомобиля со временем изнашивается, и первые признаки изношенного сцепления которые будет подавать автомобиль, это:

1. Повышенный шум который очень отчётливо начинает проявляться при переключении передач на автомобиле.

2. А так же могут происходить рывки при трогании с места на автомобиле, а так же они могут происходить и во время езды когда вы выжимаете педаль сцепления, затем включаете передачу и после чего при отпускании педали машина у вас чуть дергается вперёд.

Примечание!
В основном такое происходит из-за демпферных пружин которые установлены на ведомом диске, а на фото чуть ниже они показаны стрелками. Данные пружины нужны для того, чтобы сцепление выключалось плавно и тем самым не давала дискомфорта при езде, а когда эти пружины приходят в негодность то при выключении сцепления как уже было сказано раньше, происходит рывок который зачастую очень негативно сказывается на комфортности при езде на автомобиле!

3. Ещё ко всему этому при неисправности сцепления, может происходит эффект того что сцепление «Буксует». Это когда вы едете на автомобиле и при этом выжимаете педаль газа допустим в пол, а машина у вас не разгоняется но обороты двигателя резко при этом повышаются и даже доходят до красной зоны, вот этот эффект в народе и называется сцепление «Буксует».

4. И в завершение отметим ещё один эффект, под названием сцепление «Ведёт». Первые признаки этого эффекта заключаются в следующем, допустим вы включаете первую передачу а в это время педаль сцепления у вас ещё находится полностью выжатой, но даже не смотря на это автомобиль катиться. Вот этот эффект и называется сцепление «Ведёт».

Как заменить сцепление на ВАЗ 2101-ВАЗ 2107?

Примечание!
Перед тем как начать замену, обязательно убедитесь то что неисправность сцепления не вызвана какими либо другими причинами, потому что сама замена данного агрегата работа очень трудоёмка и требует много времени по сравнению с заменой того же самого рабочего цилиндра сцепления из-за которого может так же наблюдаться эффект того что сцепление «Ведёт»! (Если вы хотите поближе познакомиться с неисправностями того или иного агрегата всей системы сцепления, тогда воспользуйтесь формой «Поиск» которая находится в правом верхнем углу сайта, и забейте в поиск ту неисправность которая вам именно нужна допустим: «Сцепление буксует» и вам выйдут все результаты в которых данное сочетание слов было найдено)

Снятие:
1) Сперва чтобы добраться до самого сцепления, вам нужно будет снять для этого коробку. (О том как снять коробку, см. в статье под названием «Замена коробки передач на ВАЗ»)

2) Далее после того как коробка будет снята, возьмите в руки купленную оправку для центрирования диска сцепления, и после чего установите её в центральное отверстие как показано на фото.

Примечание!
Оправку нужно устанавливать до самого конца, пока она не упрется в подшипник коленвала!

3) Затем чтобы маховик не проворачивался, заверните один толстый болт который указан под буквой «Б» в левый нижний бок блока, и после чего отверткой зафиксировав маховик от проворачивания «А», отверните все болты которые крепят кожух и сам нажимной диск сцепления.

Примечание!
При отворачивании болтов крепящих кожух и сам нажимной диск сцепления, придерживайте этот самый диск за его кожух, чтобы он не проворачивался! (Заметьте, то что держать диск нужно только лишь за кожух, потому что если вы к примеру возьмётесь рукой за упорный фланец нажимной пружины, то вы его сможете запросто повредить, поэтому руками придерживайте лишь только кожух)

4) Следом снимите нажимной диск сцепления совместно с кожухом, но при снятии держа его при этом обеими руками за его кожух.

5) После снятия нажимного диска сцепления вместе с его кожухом, перейдите к снятию ведомого диска, для этого возьмите установленный диск в руки и после чего снимите его вместе с оправкой с того места где он установлен.

Примечание!
Кстати! Если вы не поняли куда нужно было вставлять оправку ранее, то мы для вас это место указали синей стрелкой на фото чуть выше!

Установка:
1) Установка нового сцепления происходит в обратном порядке снятию.

Примечание!
Установку нового сцепления производите внимательно и обязательно при установке нажимного диска, отцентрируйте положение ведущего диска при помощи оправки!

Для новичков!
Вопрос: Как выглядит оправка для центрирования ведомого диска сцепления?
Ответ:

Дополнительный видео-ролик:
Специально для вас был подготовлен подробный видео-ролик, на котором наглядно показан пример замены сцепления на автомобилях «Классического» производства:
