Как подключить камеру заднего вида к Pioneer Carrozzeria RZ33
Всем привет.
Да, давно не писал. Не было необходимости, да и если честно было просто лень)
Еще зимой приобрел камеру заднего вида. Установку оставил до теплых времен и вот это время настало.
Камера у меня китайская. Магнитола японская. Очень сложно найти информацию о том как это все подключить. Но я это сделал и спешу поделиться информацией. Заголовки этапов пишу в виде вопросов, чтобы Вам потом было проще найти).
1. Как снять магнитолу Honda Fit 3?

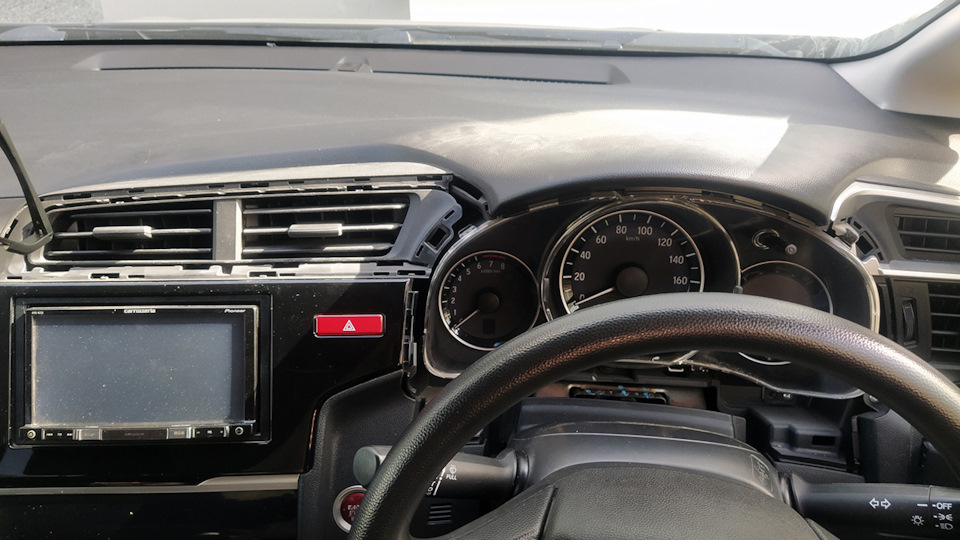

Если у вас стоит 2DIN магнитола не сток, например как у меня Pioneer Carrozzeria RZ33, то знайте — снимать нужно всю панель с магнитолой потому что она прикручена. Начать стоит с облицовки спидометра, нужно тянуть аккуратно на себя хватаясь снизу слева и справа от руля, отцепить снизу потом сверху. Далее нужно снять декоративную серебристую накладку с воздуховода и сам воздуховод. Тянуть нужно аккуратно на себя, там на защелках.

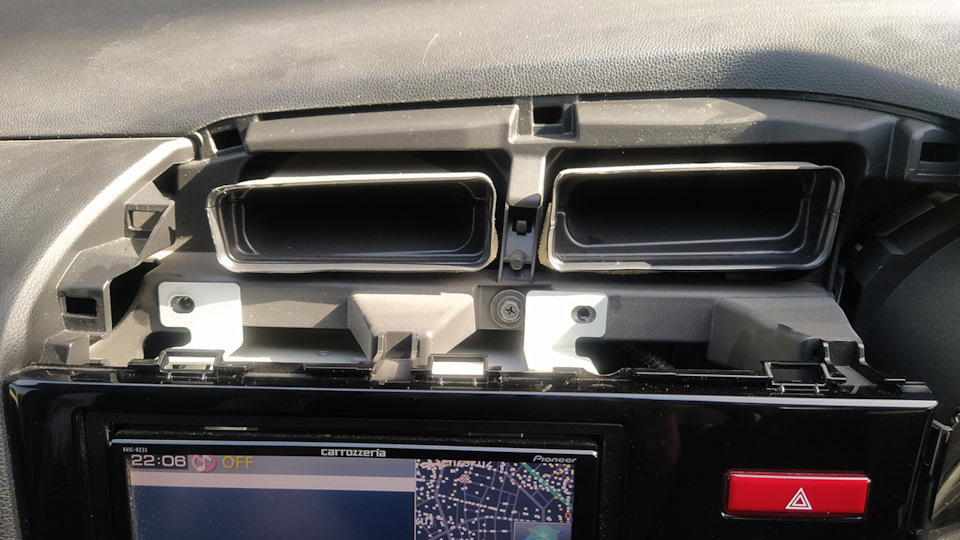

Далее видим 2 болта — откручиваем их. Все, теперь можно снимать панель с магнитолой и мы добираемся до проводов. Некоторые говорят, что есть еще 1 болт снизу — у меня не было. Если панель не будет выниматься, значит у вас прикручено еще на один дополнительный болт. Нужно разобрать снизу панель, открутить и достать.
Здесь можно дополнительно глянуть фото — www.drive2.ru/l/603604946687902354/ (автору большое спасибо).
2. Как установить камеру заднего вида Honda Fit 3

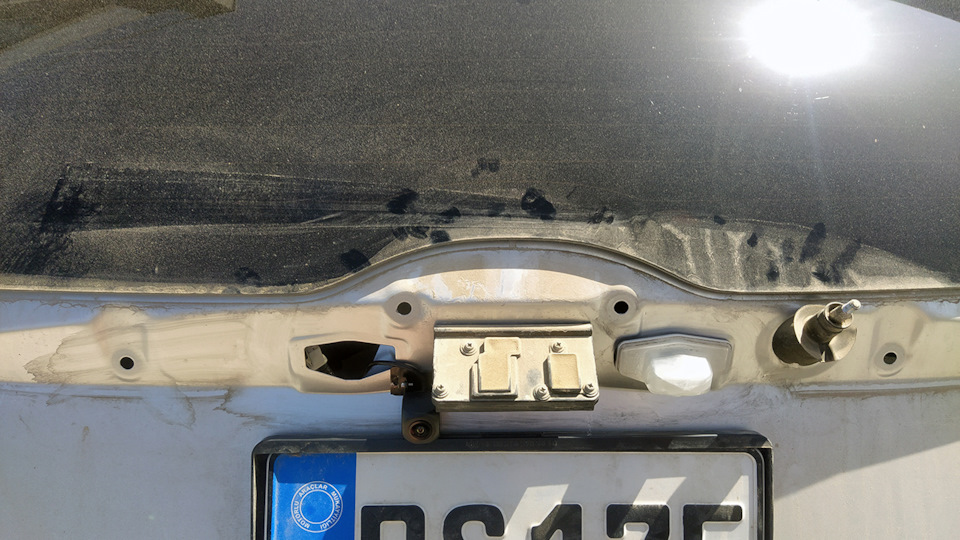

Имеем китайскую камеру, с проводом который нужно с прокинуть через весь салон. На концах тюльпан и красный провод «отросток» с двух сторон. Один конец подключается к магнитоле, другой к камере. Камера устанавливается под декоративную планку задней двери. К камере подключается штекер питания. Питание для штекера берется от фонаря заднего хода. На магнитоле активируется камера, в настройках просто переключается с OFF на ON. Это если вкратце).
3. Какой провод нужно подключить к красному проводу? Куда подключать красные провода камеры? Подключение камеры заднего вида.

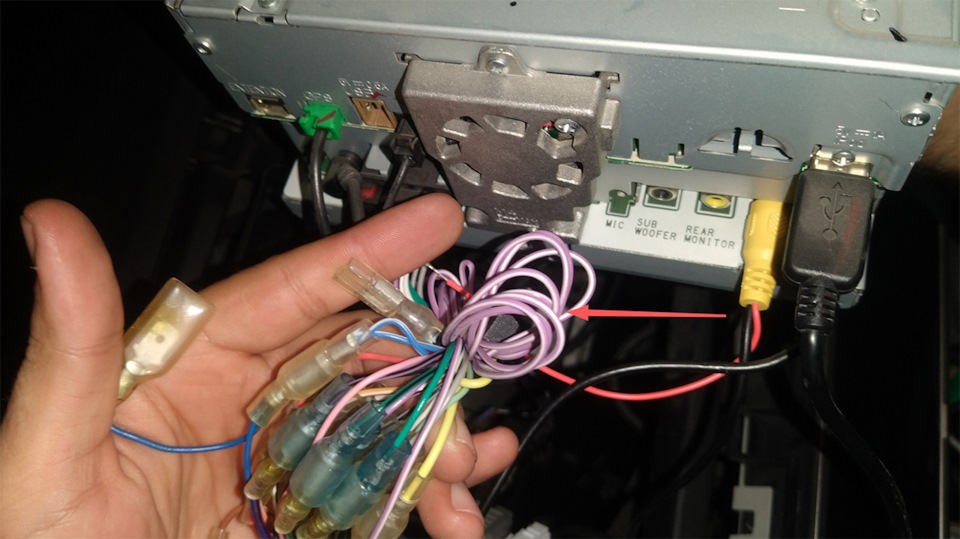

Со стороны магнитолы тюльпан подключается в гнездо REAR CAMERA (1).

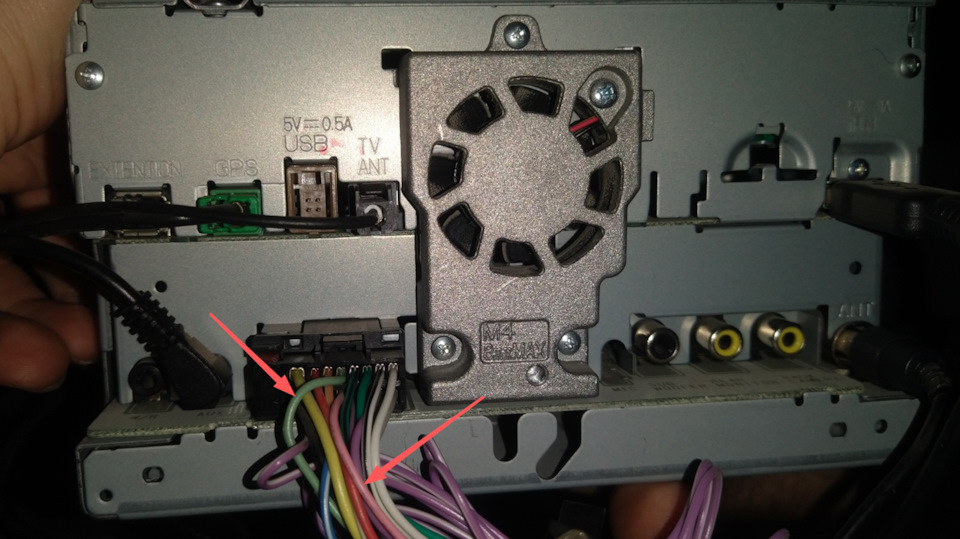

Красный провод (2) — это наш управляющий провод, который активирует экран при включении задней передачи. Если у вас провода не подписаны, как у меня, то этот красный провод (2) нужно подключить к ФИОЛЕТОВОМУ с БЕЛОЙ ПОЛОСОЙ проводу от магнитолы. Именно этот провод отвечает за переключение видео с камеры. Это не только для этой магнитолы, это как я понял общепринятое обозначение REVERSE провода. Второй красный провод (3) скручивается с красным проводом питания камеры (3) и подключается к плюсовому проводу лампы заднего хода (коричневый провод), которая включается при включении задней передачи. Черный провод (4) — это земля, нужно прикрутить к корпусу в любом удобном месте.
4. Как проложить провод и разобрать обшивку салона?
Для прокладки провода я выбрал противоположную сторону от руля — слева. Отщелкиваем бардачок. Нужно снять с салазок одну сторону, например справа и так же сделать с другой стороны. Просовываем провод от стойки за бардачком и к магнитоле, там его подключаем сразу. Снимается уплотнитель дверного проема и просовывается провод под пластик порога, там все просто. Протянул до задней части. Далее изменил направление и проложил провод поверху под обшивкой. Просунул тюльпан в резиновую гофру для проводов, слева. Сложно, но можно. Камеру закрепил на двусторонний скотч. Расположил между подсветкой номера и ручкой открывания багажника слева. В целом, вот отличная инструкция по разборке, которой я руководствовался — www.drive2.ru/l/520232278488514645/ (автору большое спасибо).
5. Как включить проигрывание видео в движении?
Ну и как бонус раз уж разобрал, то попутно можно решить еще и такую проблему: видео форматы воспроизводятся только в режиме стоянки с затянутым ручником. Решается это отрезанием САЛАТОВОГО провода и подключением его к корпусу магнитолы, а так же дополнительно нужно отрезать РОЗОВЫЙ провод, отвечающий за считывание скорости со спидометра. На этом все. Все будет работать при стоянке и в движении.
Из минусов — ночью слева имеется небольшой засвет от лампы подсветки номера, но в целом терпимо, ориентироваться можно. Результатом проделанной работы доволен. Теперь и камера есть и видео показывает)
Спасибо за внимание.
Как подключить камеру заднего вида
Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.
Подключение камеры заднего вида своими руками
Существует несколько основных способов подключения камеры заднего вида в автомобил е. Исходящий сигнал можно зав ести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.
Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.
Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.
Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.
Как подключать провода камеры и питание
Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.
Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.
Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.
При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер ( конвертор напряжения).
Подключение камеры заднего вида
Камера заднего вида относится к дополнительному оборудованию, функциональные возможности не делают ее заменой зеркала заднего вида, но позволяют улучшить обзор позади автомобиля. Технические возможности прибора позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать возникающие препятствия, которые не видны в зеркалах. Основное назначение этого оборудования – упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.
Особенности устройства
Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.
Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.
Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.
Особенности выбора
Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.
На выбор технологии этой процедуры оказывает большое влияние форма камеры. В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.
Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины. Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.
Технология установки и подключения
Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля. Однако он имеет ряд общих действий для любого из них.
Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.
После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.
Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.
По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.
Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.
Подключение камеры заднего вида к магнитоле
Каждый автомобилист рано или поздно задумывается над тем, стоит ли устанавливать камеру заднего хода. Ведь её подключение требует специальных знаний. Имея стандартный набор инструментов и начальные навыки работы с ними, с помощью нашей статьи вы с легкостью разберетесь в подключении задней камеры.
В данной статье мы детально расскажем как самостоятельно инсталлировать камеру заднего вида и как правильно ее подключить к головному устройству.
Камера заднего вида: подключение
Любая камера полностью раскрывает свой потенциал только в том случае, если она будет размещена в наиболее выгодном месте. Глазок устройства должен иметь хороший обзор, который не будут загораживать другие элементы машины.
Для такого места отлично подойдет ниша над задним бампером авто. Таким образом, камера будет зафиксирована над госномером, а магнитола будет показывать только дорогу, а не части вашего автомобиля.
Порядок и схема подключения камеры заднего вида к андроид магнитоле
А теперь более детально о том, как произвести установку и подключение камеры заднего вида к магнитоле, функционирующей на базе операционной системы Android (схема):
Инсталлировать камеру специалисты рекомендуют ближе к краю, чтобы улучшить обзор. Сама установка камеры ничего сложного собой не представляет. Обычно камера имеет необходимый для установки кронштейн, поэтому водителю понадобится только просверлить несколько отверстий под крепежные болты и одно отверстие для кабеля. Затем следует включение камеры заднего вида в общую электросеть транспортного средства.
Действовать необходимо по следующему алгоритму:
Шаг 1. Подготовка проводов
Задняя камера оснащена двумя проводами: по одному осуществляется передача видеосигнала от камеры к монитору, а второй провод предназначен для питания. Если камера имеет короткие провода, вам необходимо их нарастить так, чтобы они доставали от передней панели до конца багажника (обычно, производители комплектуют камеру удлинителем для видеосигнала).
Шаг 2. Подключение питания
Где взять питание для видеокамеры? Чаще всего опытные автомобилисты подключают камеру к задним фонарям. Таким образом, сразу после включения заднего хода, активируется и камера.
Шаг 3. Крепеж проводов
Все провода, которые протягиваются в салоне и багажнике, обязательно закрепляют и прячут. Данное действие гарантирует предотвращение неожиданных обрывов сети во время движения.
Шаг 4. Подключение к магнитоле
Сначала нужно зайти в настройки магнитолы, затем найти раздел в меню “Камера заднего вида” и поставить пункт “Вкл.”. Далее необходимо переключить полярность в режим батареи. Камера подключена!
Как выбрать камеру заднего вида?
Современный рынок автоэлектроники богат широким ассортиментом камер заднего вида. Для того чтобы облегчить и ускорить выбор нужного устройства, первым делом необходимо определиться с приоритетами, ведь далеко не каждому водителю нужна камера высокого разрешения.
Мы собрали ключевые параметры, на которые стоит обратить внимание при покупке:
- Разрешение (чем выше разрешение видео, тем лучше качество записи);
- Светочувствительность камеры (на этот момент стоит обратить внимание тем, кто часто ездит в темное время суток);
- Способ монтажа (если вы перед покупкой, уже решили, куда будете инсталлировать камеру, то необходимо обратить внимание на тип крепления);
- Угол обзора (лучше всего брать в пределах от 120 до 180 градусов, чтобы у вас был хороший обзор заднего вида, но не было панорамы, при которой искажается действительность);
- Подбор монитора, на который камера будет выдавать изображение. Но если в вашем автомобиле уже есть магнитола с экраном, то вам необходимо только знать, как происходит подключение камеры заднего хода.
