Как отрегулировать клапана на ваз 2114 8 клапанов

Регулировка клапанов ВАЗ-2114 своими руками: специфические особенности и порядок

При работе двигателя внутреннего сгорания на клапанах рабочие кромки постепенно вырабатываются. Следовательно, все клапаны со временем поднимаются вверх. Именно по этой причине необходимо проводить регулировку клапанов ВАЗ-2114. Конструкция головки блока цилиндров и привода газораспределительного механизма на этом автомобиле намного надежнее, нежели на машинах классической серии.

Но всё равно периодичность проверки зазоров в механизме клапанов от 15 до 30 тыс. км пробега. Если вовремя не проверять, то может уменьшиться тепловой зазор, что приведет к неработоспособности двигателя. Корректировку также необходимо осуществлять и при замене клапанов ВАЗ-2114.

Основные признаки поломки

Когда уменьшаются или увеличиваются тепловые зазоры, водитель может наблюдать целый ряд симптомов. Машина может даже глохнуть после прогрева до рабочей температуры (металл ведь расширяется при нагреве). Регулировка зазоров клапанов ВАЗ-2114 необходима в следующих случаях:

Большинство современных автомобилей оснащается инжекторным двигателем, в котором рабочим процессом.

1. Появляется посторонний шум со стороны клапанного механизма двигателя.
2. Когда существенно снижается мощность, что особенно заметно при высокой нагрузке.
3. Нестабильно работает двигатель.
4. Иногда стреляет и хлопает в глушитель.
5. Существенно увеличивается расход бензина, несмотря на то, что все датчики находятся в исправном состоянии и система питания функционирует нормально.

Если вы заметили один или несколько признаков, то обязательно нужно проверить состояние клапанов.

Подготовка к проведению регулировки

Прежде чем начинать работу, нужно установить автомобиль на ровной площадке, после чего выжать ручной тормоз. Желательно также включить повышенную скорость, чтобы предотвратить скатывание автомобиля. Затем необходимо сделать следующие действия:

Из статьи вы узнаете о том, как регулировать клапана на ВАЗ-2109.

1. Поднимите любое переднее колесо при помощи домкрата. И установите под кузов автомобиля надежную опору.
2. Отсоедините шланг сапуна.
3. Отключите приводной трос от заслонки дросселя. Для этого нужно снять кронштейн.

Но после этого нужно провести замер зазоров впускных и выпускных клапанов между кулачками распределительного вала. На восьмиклапанных двигателях эта работа производится очень просто.

Какие должны быть зазоры

На 8-клапанных двигателях автомобилей ВАЗ-2114 зазоры клапанов должны быть следующими:

• выпускные — 0,35 мм;
• впускные — 0,2 мм.

Допустимое отклонение не более 0,5 мм. Обратите внимание на то, что измерение зазора нужно проводить только на остывшем двигателе.

Все клапаны, которые проверяются, должны быть закрыты. Для того чтобы понять, что клапан закрыт, необходимо посмотреть на распределительный вал. Кулачок, расположенный на нём, будет направлен вверх. Все выпускные клапаны находятся напротив выпускного коллектора. Впускные клапаны немножко больше по диаметру, нежели выпускные.

Проверка зазоров

Чтобы проверить зазоры, необходимо установить первый цилиндр в верхнюю мертвую точку. Проверка должна осуществляться по следующей схеме:

Положение коленчатого вала

Положение распределительного вала

Сначала необходимо проверить величину зазора в 6-м и 8-м клапанах, находятся они на третьем и четвертом цилиндрах. Щупы должны проходить с небольшим сопротивлением между кулачком и толкателем. В том случае, если щуп не входит либо свободно проникает в зазор, необходимо производить регулировку. Делается это при помощи шайб с различной толщиной.

В статье рассказывается о том, что такое регулятор давления топлива.

Как производится регулировка

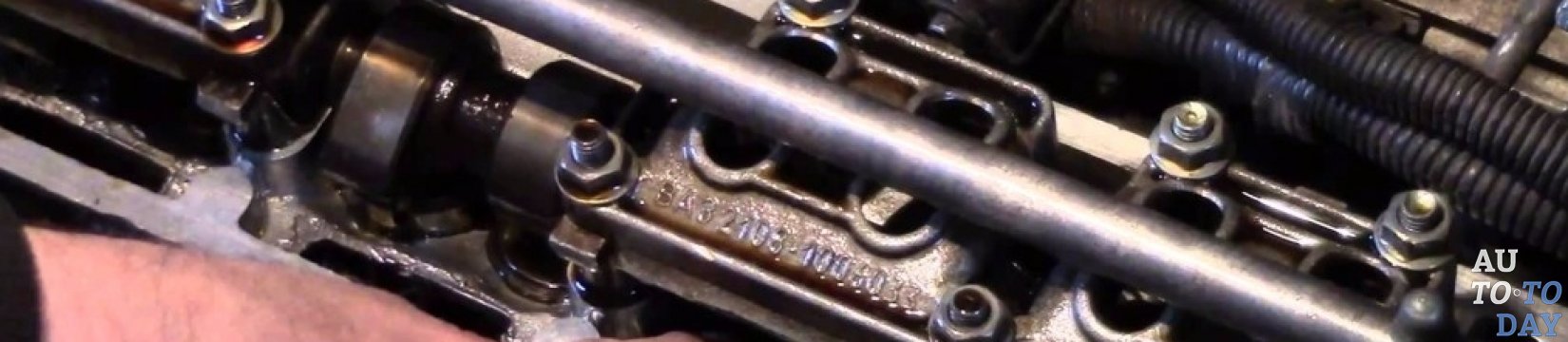

Для того чтобы снять шайбы, вам потребуется съемник специальной конструкции. Он продается в любом магазине. Стоимость у него не очень большая, поэтому можно запросто его приобрести в любом магазине. Процедура регулировки выглядит следующим образом:

1. Прикручиваете трубу съемника на шпильки крепления крышки клапана.
2. Заводите серповидную часть рычага в зазор между кулачком распределительного вала и регулировочной шайбой.
3. Нажимаете на рычаг съемника и утапливаете клапан.
4. Устанавливаете флажок, который имеется в комплекте съемника, между распределительным валом и стаканом.
5. После поднятия рычага вверх снимите шайбу.

Ее можно вытягивать как двумя плоскими отвертками, так и тонким пинцетом. Второй инструмент намного удобнее использовать. Обратите внимание на то, что нежелательно проводить регулировку клапанов ВАЗ 2114, если у вас нет достаточного опыта.

Подбор шайб

Самое сложное действие в этой работе — произвести расчёт толщины новых шайб. Согласно порядку регулировки клапанов ВАЗ-2114, необходимо извлекать и шайбы и корректировать зазор путём подбора новых. Подбор выглядит примерно следующим образом (данные взяты примерные, у вас будут другие):

1. Измеряете зазор между клапаном и кулачком. Например, он составил 0,2 мм на выпускном. А должно быть 0,35 мм.
2. А шайба, которая установлена в этом приводе клапана, имеет толщину 3,4 мм. Это вы выяснили, сняв ее и посмотрев на нижнюю часть.
3. Вам необходимо увеличить зазор на 0,15 мм. Следовательно, нужно установить новую шайбу, толщина которой будет на 0,15 мм меньше, чем у старой.
4. Новая шайба должна иметь толщину 3,25 мм.

Если у вас получилось значение, которое не кратно 5, нужно выбрать шайбу, размер которой наиболее близок по значению к расчетному. По такому же принципу производится подбор шайб на остальных клапанах. Но стоит ли делать регулировку клапанов ВАЗ-2114 самостоятельно? Если у вас имеется большой набор регулировочных шайб, то можно эту работу выполнять самостоятельно.

Если же таких шайб у вас нет, то лучше оставить эту работу профессионалам. Стоимость регулировки клапанов составляет порядка 800 руб. А комплект шайб различной толщины обойдется вам не менее чем в 2000 руб. Причём не факт, что достаточно будет одного комплекта. Но если в вашем городе проблема с хорошими мастерами либо вы привыкли доверять только себе, то можно приобрести несколько комплектов и много лет не знать проблем с настройкой клапанов.

Большинство современных автомобилей оснащается инжекторным двигателем, в котором рабочим процессом управляет компьютер или электронный блок управления (ЭБУ). Теперь каждая поездка отличается не только повышенным комфортом, но и безопасностью. Но так .

Из статьи вы узнаете о том, как регулировать клапана на ВАЗ-2109 (карбюратор и инжектор) своими руками. И стоит ли вообще самостоятельно проводить такого рода процедуры? Прежде чем приступать к проведению регулировки, нужно узнать, действительно ли .

В статье рассказывается о том, что такое регулятор давления топлива ВАЗ-2114. Описана конструкция устройства, приведены неисправности и способы их устранения.

Современные двигатели оснащаются сложной системой клапанов. Кроме того, что конструкция непростая, она также высокоточная, но это никоим образом не защищает клапана от повреждений. К сожалению, прогоревшие клапана – это довольно распространенная .

Каждый автомобиль нуждается в периодической регулировке клапанов. Если это не сделать вовремя, машина начнет терять свою тягу, станет шуметь привод и возрастет нагрузка на остальные детали ДВС. Чтобы этого не произошло, необходимо своевременно .

Двигатель автомобиля оснащается двумя и более клапанами на цилиндр. Один предназначен для впуска топливной смеси в цилиндр. Другой служит для выпуска отработанных газов. Говоря техническим языком, они называются «впускные и выпускные клапаны». Газораспределительный механизм двигателя устанавливает последовательность их открытия в определенный момент фаз газораспределения.

В данной статье вы узнаете, как производится замена прокладки головки блока цилиндров ВАЗ 2109, а также притирка клапанов. Конечно, если у вас нет опыта ремонта, сделать такую работу будет очень сложно.

Описание основных технических характеристик двигателя ВАЗ-21112. Правила проведения технического обслуживания и межсервисный интервал. Описание основных неисправностей и методы решения проблем. Доработка силового агрегата.

Если в бытовом трубопроводе регулируемый клапан находится под ручным управлением, то в условиях промышленной эксплуатации используют различные виды приводных механизмов. К арматуре крепятся датчики, снимающие показатели состояния транспортируемого продукта.

Если СВКГ в двигателе работает неверно, то это может доставить автовладельцу больше количество проблем. В картере ДВС возрастает сила давления газов, из-за чего выдавливается масло из-под прокладок. Газы будут искать любые щели, чтобы выйти наружу. Поэтому масло также будет течь из-под сальников.

Регулировка клапанов ВАЗ 2114

Сегодня любой современный автомобиль, кроме электрических, имеет двигатель внутреннего сгорания с газораспределительным механизмом. От корректной работы этой системы зависят многие параметры. И к ним относятся расход топлива, приемистость двигателя, экологические показатели и другие не менее важные показатели. Нормальная работа газораспределительного механизма обеспечивается правильной регулировкой зазоров между клапаном и его толкателем.

Если зазор будет слишком большим, кулачок распредвала сильно ударит по упорной пластине, и все это приведет к серьезному повреждению узлов и механизмов двигателя. Также клапан не будет открываться полностью, когда это необходимо, тем самым перекрывая движение выхлопных газов или воздушно-топливной смеси, но в зависимости от типа клапана. Впускной – отвечает за подачу топлива, выпускной – за выхлопные газы, направляемые в выпускной коллектор.

Принцип работы клапанного механизма

Наоборот, если клапан сильно зажат, механические повреждения деталей двигателя будут меньше, чем при слишком большом зазоре. А вот работа самого двигателя будет гораздо хуже. Именно для правильной работы двигателя необходимо тщательно регулировать клапана на автомобилях ВАЗ. Эта процедура осуществляется несколькими способами. Первый заключается в том, что толкатель перемещается под воздействием гайки на штоке. Второй – подбор прокладочных шайб нужной толщины. Третий — автоматический, регулируемый давлением моторного масла на гидрокомпенсаторах.

Выставляем зазор на ВАЗ 2114

В нашем случае на автомобиле ВАЗ 2114 эта процедура проводится вторым способом, с помощью прокладок и специального инструмента.

В первую очередь нужно понимать, что правильную регулировку на ВАЗ 2114 можно проводить только при температуре окружающего воздуха 20 градусов Цельсия, когда металл находится в состоянии покоя и не подвержен тепловому расширению как в горячем двигателе.

Во-вторых, для каждого конкретного автомобиля существует таблица размеров зазоров при поднятых кулачках распредвалов.

Для четырнадцатой модели используются следующие размеры:

• Для впускных клапанов: 0,2 мм при погрешности показания 0,05 мм;
• Для выпускных клапанов: 0,35 мм с погрешностью считывания 0,05 мм.

Перед регулировкой охладите подкапотное пространство, можно с помощью обычного вентилятора. После этого снимаем клапанную крышку, патрубки, стопорные хомуты, боковой защитный кожух ремня ГРМ. Открутив гайку, которая держит трос педали акселератора, осторожно отсоединяем его. Для облегчения работы снимите корпус воздушного фильтра в сборе. Перед демонтажем обязательно подложите под колеса клинья и включите нейтральную передачу. Стояночный тормоз также должен быть активирован.

Необходимый инструмент

Инструменты, необходимые для работы:

1. 1. Торцевые и рожковые ключи;
2. 2. Приспособление для опускания клапанных тарелок — стоит чуть больше ста рублей;
3. 3. Набор специализированных щупов для измерения зазоров в механизме;
4. 4. Микрометр для определения толщины прокладки;
5. 5. Регулировочные шайбы: Толщина от 3 до 4,5 мм. На рынок они поставляются с шагом 0,05 мм. То есть можно найти шайбы размером 3,05мм, 3,1мм и так далее до 4,5мм. (диск стоит около двадцати рублей).

Процесс регулировки

Проверьте, совпадают ли метки на шестернях ГРМ и на крышке ГБЦ ВАЗ 2115. Такие же метки должны совпадать на шкиве коленчатого вала и крышке масляного насоса. Далее выкручиваем свечи зажигания, чтобы сбросить давление в блоке цилиндров.

Под клапанную крышку при обратной сборке поместите в канавки новую прокладку, обработанную герметиком.

Порядок расположения клапанов ВАЗ 2114

При регулировке обратите внимание, какой клапан впускной, а какой выпускной, порядок следующий:

5 — выпуск и 2 — вход; 8 — выход и 6 — вход; 4 — выход и 7 — вход.

Переходя от шкива распредвала, измеряем зазоры между толкателем и распредвалом. В местах, где зазор соответствует норме, все остается без изменений. В том месте, где щуп соответствующего размера легко вставляется в паз, прижимаем пластину приспособлением для опускания толкателя, и вставляем флажок для фиксации толкателя. Затем с помощью специального пинцета вынимаем регулировочную шайбу и смотрим на ее метку. При необходимости измерьте толщину микрометром. Далее подбираем шайбу потолще, ставим на место и предварительно проверяем зазор нужным щупом.

Если не подходит, то берем более тонкую трубку, и так до тех пор, пока трубка не подойдет. Из разницы между номинальным размером и размером щупа, который подходит легко, вычисляем нужную толщину планки. Повторяем процедуру до тех пор, пока зонд не начнет вводиться с легким защемлением.

Если не подходит ни один щуп, значит, клапан слишком сильно растянут! По предыдущей операции снимаем регулировочную шайбу и меняем на меньшую.

2114 регулировка клапанов. Причины стука клапанов автомобилей ваз

Установка зазора также потребуется при ремонте ГБЦ. Втом случае, когда на автомобиле установлены гидрокомпенсаторы, корректировку зазора проводить не нужно.

Вот только гидрокомпенсаторы — это достаточно дорогое удовольствие, позволить его может себе не каждый автомобилист. Поэтому требуется иногда проверять зазоры и корректировать их. Узнайте, сколько стоит регулировка клапанов на ВАЗ-2114 в вашем городе (цены начинаются от 1000 рублей). Вполне возможно, что это будет дешевле, нежели самостоятельно делать. Уж очень сильно кусаются цены на комплекты шайб.

Тепловые зазоры

Прежде чем начать регулировку клапанов ВАЗ-2114, необходимо проверить зазоры. Для этого нужно воспользоваться набором щупов. При нагреве металл расширяется, в механизме газораспределения должен присутствовать небольшой зазор. Для всех клапанов впуска тепловой зазор составляет 0,2 мм. Но в выпускном тракте необходимо устанавливать зазоры 0,35 мм. Можно отклониться от этих значений в большую или меньшую сторону, но максимум на 0,05 мм.

Чтобы установить зазоры максимально точно, необходимо использовать специальные регулировочные шайбы. Они расположены между кулачками на распределительном валу и толкателями клапанов. При работе двигателя внутреннего сгорания элементы газораспределительного механизма изнашиваются из-за постоянного трения.

В результате этого тепловой зазор увеличивается, что приводит к сбоям в работе газораспределения. Существенно теряется мощность, увеличивается расход топлива, на горячую двигатель может даже глохнуть.

С чего начинать регулировку?

На автомобиле ВАЗ-2114 регулировка клапанов своими руками осуществляется только после того, когда сделали все необходимые замеры. Обязательно нужно по простой формуле вычислить толщину новых шайб, которые устанавливаются под кулачками распределительного вала.

Необходимо наличие следующих инструментов для регулировки клапанов ВАЗ-2114:

1. Набор рожковых и накидных ключей.
2. Свечные ключи.
3. Щупы различной толщины.
4. Шайбы для регулировки зазора.
5. Устройство для выжимания клапанов.
6. Чистая ветошь.

Набор шайб для регулировки

В магазинах возможно приобрести шайбы различной толщины. Можно сначала произвести расчёт, после чего купить поштучно необходимое количество шайб. В продаже также имеются наборы, в которые входят шайбы толщиной 3,0-4,5 мм с шагом 0,05 мм. Имея подобный набор, получится без особого труда подобрать необходимую для вас шайбу. Вот только стоимость такого комплекта — свыше 2000 руб.

Поэтому, если вы производите регулировку клапанов ВАЗ-2114 не часто, лучше обратиться на станцию техобслуживания. Перед проведением работ обязательно приобретите новую прокладку, которая устанавливается под крышкой клапанов. Она одноразовая, и при демонтаже крышки ее необходимо заменять.

Подготовка к ремонту

Перед началом проведения работ необходимо:

1. Поместить машину на ровной площадке, двигателю дать остыть до 20 градусов.
2. Снять крышку клапанов и пластиковый чехол, которым прикрыт ремень привода газораспределительного механизма. Всё, что находится под крышкой, необходимо тщательно оттереть от масла.
3. Распределительный вал нужно внимательно рассмотреть, при наличии чрезмерного износа, задиров, раковин необходимо его заменить.
4. Чтобы коленчатый вал прокручивался легче, нужно выкрутить все свечи.

После всех этих действий следует совместить метку на шестерне распредвала с отливом на головке блока цилиндров. В этом случае вы установите первый цилиндр в положение, соответствующее верхней мертвой точке. Обратите внимание на то, что шкив коленчатого вала необходимо прокручивать по часовой стрелке. Но лучше поступить немного иначе. Поднимите левую сторону автомобиля, чтобы переднее колесо свисало. Включите пятую передачу и вращайте колесо, покуда не совместятся метки.

Мелом или маркером необходимо на шестерне распределительного вала нанести еще одну метку. Она должна находиться напротив той, которая уже имеется. Это значительно облегчит проведение работы.

Проверка зазоров

А теперь нужно поговорить о том, каков порядок регулировки клапанов ВАЗ-2114. Дальнейшие действия выглядят следующим образом:

1. При положении первого цилиндра в верхней мертвой точке необходимо проверить величину зазоров на первом и третьем клапанах. Счёт ведется от шестерёнки распределительного вала.
2. Так как первый клапан выпускной, то на нём зазор должен быть примерно 0,35 мм, но можно допустить погрешность в 0,05 мм.
3. Установить щуп, толщина которого 0,35 мм, между шайбой и кулачком распределительного вала. В том случае, если щуп не входит в зазор либо проникает в него свободно, необходимо провести регулировку. В идеале он должен проходить с небольшим усилием.
4. Аналогичная проверка производится на третьем клапане, только в этом случае используется щуп с толщиной 0,2 мм.

Как установить зазор?

После того как проверили все зазоры клапанов, необходимо осуществить корректировку. Вам потребуется механизм, позволяющий отжать клапаны. Он крепится на шпильках клапанной крышки, имеет рычаг, помещаемый между шайбой и кулачком распределительного вала. При помощи ручки необходимо надавить на рычаг, вследствие этого выдвинется толкатель.

В комплекте таких механизмов имеется фиксатор, его нужно расположить между толкателями и распределительным валом. Как только вы отпустите ручку, этот фиксатор сможет удержать клапан в открытом положении, шайбу можно без особого труда извлечь при помощи пинцета. Первыми проверяются 1-й и 3-й клапаны, корректируется зазор. Затем распределительный вал необходимо повернуть на половину оборота. Ориентируйтесь на метку, которую вы заранее нарисовали на шестеренке.

После этого проверяется 5-й и 2-й клапаны, при необходимости устанавливаются новые шайбы. Провернув еще на 180 градусов, необходимо провести корректировку на восьмом и шестом клапанах. Последними проверяются 7-й и 4-й клапаны, для этого распределительный вал проворачивается ещё на половину оборота.

Пример расчёта толщины шайбы

Чтобы совершить регулировку клапанов ВАЗ-2114, инжектор и его системы трогать не нужно. Но потребуется произвести некоторые математические расчеты. Чтобы максимально точно установить все зазоры, нужно воспользоваться простым алгоритмом. Например, вы проверили зазор на клапане выпуска. Но зазор оказался равен не 0,35 мм, как положено, а 0,45 мм.

Другими словами, он больше среднего на 0,1 мм и не укладывается в допустимый интервал. Извлеките шайбу, которая находится под толкателем. На ней должна быть нанесена метка, которая указывает на толщину. Например, вы выяснили, что шайба имеет толщину 3,7 мм. В том случае, если нет обозначения, измерьте толщину старой шайбы при помощи микрометра. Чтобы выяснить, какой должна быть новая шайба, необходимо к значению 3,7 прибавить величину, на которую увеличен зазор.

То есть вы получите значение 3,8 мм. Найдите в комплекте шайбу с таким значением толщины и установите ее. Если у вас получилось значение, не кратное 0,05, то необходимо брать шайбу, размер которой максимально приближен к расчётному.

Возникают различные стуки. В частности, почему стучат клапана на холодном двигателе? Этот вопрос не такой простой, как кажется на первый взгляд. Попробуем в нем разобраться.

СТУКИ ДВИГАТЕЛЯ ПЕРЕДНЕПРИВОДНЫХ АВТОМОБИЛЕЙ ВАЗ

У переднеприводных автомобилей ВАЗ двигатели могут иметь различные цифровые индексы, так как устанавливаются моторы на разные модели автомобилей. Но в основном все силовые агрегаты имеют одну и ту же , а отличаться могут:

• 8-клапанной или 16-клапанной головкой блока цилиндров;
• Диаметром поршней;
• Карбюраторной или инжекторной топливной системой;
• Незначительными конструктивными особенностями (разными датчиками, конфигурацией коллекторов и проч.).

В ДВС могут возникать разные стуки, и не обязательно это стучат клапана. Стуки могут происходить:

• В поршневой группе,
• В кривошипно-шатунном механизме;
• В системе газораспределения;
• В навесном оборудовании (в водяном насосе, т. д.).

Почему стучит двигатель, что может быть причиной стука:

• недостаточное количество картере масляной системы;
• износ деталей вследствие длительной эксплуатации;
• заводские дефекты;
• перегрев двигателя;
• эксплуатация мотора на постоянных максимальных нагрузках.

Стук имеет разный характер, определить причину порой непросто даже мастерам, имеющим некоторый опыт в ремонте. Но есть характерные звуки, которые определяются довольно легко:

• резкий «сухой» металлический звук, хорошо слышный при резком нажатии на педаль газа. Так стучат шатунные шейки (вкладыши) коленчатого вала. Это серьезный стук, как минимум, здесь требуется шлифовка коленчатого вала;
• звук среднего тона, при увеличении оборотов создается впечатление, что внутри ДВС что-то перекатывается. Обычно так стучать поршни;
• одиночный щелкающий звук. С увеличение числа оборотов он как бы сливается, и похож на звук работающей швейной машинки. Так обычно стучат детали газораспределительного механизма (распределительный вал, толкатель).

СТУК

Как стучат клапана, как его определить? Стук клапанов обычно довольно резкий, щелкающий, высокого тона. Стучать может он не один, а сразу несколько. Чтобы понять причину возникновения различных шумов в газораспределительном механизме , необходимо хотя бы немного иметь представление об его устройстве. ГРМ ВАЗ 2114 состоит из следующих элементов:

1. распределительный вал.
2. распределительная шестерня.
3. Ремень ГРМ.
4. Толкатели.
5. Регулировочные шайбы.
6. Впускные и выпускные клапаны.

Принципиально схема работает следующим образом:

1. От вращающегося коленчатого вала через ремень ГРМ движение передается на шестерню распределительного вала;
2. Шестерня жестко закреплена на распределительном валу (фиксируется шпонкой и крепится болтом) поэтому вал также приводится в движение;
3. Кулачки распределительного вала нажимают на регулировочную шайбу, находящуюся в наружной части днища толкателя.
4. клапан, клапан при движении коленчатого вала открывается и закрывается, происходит заполнение рабочей смесью в цилиндрах ДВС, совершается рабочий цикл.

Причиной стука может быть любое звено в газораспределительном механизме. Но есть наиболее часто встречающиеся причины:

• Большой зазор между кулачком распределительного вала и толкателем;
• Износ опор распределительного вала;
• Износ посадочного места в головке блока цилиндров (ГБЦ) под распределительный вал;
• Сработанная неровная поверхность регулировочной шайбы;
• Разбивание посадочного места под толкатель в ГБЦ.

РЕГУЛИРОВКА

В любом случае, если возникает характерный клапанный стук в двигателе, необходимо проверить состояние клапанов. В таком случае следует произвести и регулировку. Для регулировки клапанов ВАЗ 2114 предусмотрены регулировочные шайбы в заводском исполнении толщиной от 3 до 4,5 миллиметров, толщина меняется через каждые 0,05 мм. Регулировку делаем следующим образом (понадобится специальный съемник регулировочных шайб и сами шайбы различной толщины):

• Отсоединяем кронштейн троса газа от клапанной крышки;
• Снимаем клапанную крышку (два болта);
• Демонтируем кожух ремня ГРМ;
• Выставляем верхнюю мертвую точку в первом цилиндре ДВС (на распределительной шестерне есть метка). Как совместить метки, можно посмотреть в руководстве по ремонту и эксплуатации. Проворачивать распредвал можно за болт распредшестерни по часовой стрелке. Но делать это необходимо аккуратно и без лишних усилий;
• Проверяем зазор набором автомобильных щупов между толкателем и кулачками распредвала 1 и 3 клапана по счету от ремня ГРМ. У впускного клапана зазор ~0,2 мм, у выпускного он больше в среднем ~0,35 мм;
• Извлекаем регулировочную шайбу, смотрим на маркировку (тремя цифрами указана толщина). Путем математических вычислений определяем необходимую толщину для корректировки зазора и устанавливаем новую шайбу на место. Сразу же проверяем получившийся зазор;
• Проворачиваем распредвал на четверть оборота по часовой стрелке и регулируем клапана 2 и 5. Еще через четверть – 6 и 8, последними регулируются клапана 4 и 7 также через ¼ оборота.
• После регулировки собираем все в обратном порядке, запускаем и слушаем двигатель.

ДРУГИЕ ВОЗМОЖНЫЕ СТУКИ В ГРМ

Что делать, если стучат клапана даже после правильно выполненной регулировки? В таком случае необходимо проверить состояние толкателей, распределительного вала. Для этого снимается распредвал и проверяется:

• Целостность кулачков распредвала и состояние его опор;
• Зазор между толкателем и посадочным гнездом в ГБЦ;
• Состояние постели распредвала в головке блока.

Многих владельцев ВАЗ заботит стук клапанов на холодном двигателе. Но клапана стучат одинаково как на «холодную», так и на «горячую». В ГРМ ВАЗ овских двигателей нет штанг, как в некоторых моторах ГАЗ и УАЗ, поэтому с нагревом зазор на 2114 практически не меняется.

Скорее всего, стук на холодную происходит не из-за клапанов, а из-за увеличенного зазора между поршнями и стенками цилиндров в поршневой группе.

Алюминиевые поршни по мере прогрева расширяются и зазор уменьшается. Соответственно, пропадает и стук.

ПЕРИОДИЧНОСТЬ РЕГУЛИРОВКИ КЛАПАНОВ ВАЗ 2114

У хозяев автомобилей возникает вопрос – как часто регулировать клапана на ВАЗ 2114 необходимо, если они не стучат, и нужно ли в таком случае делать регулировку? Согласно заводским установкам клапана следует регулировать через каждые 20 тыс. км пробега в процессе эксплуатации автомобиля.

Зачем же проводить регулировочные работы, если не стучат клапана ВАЗ 2114? Дело в том, что со временем посадочные седла со временем изнашиваются. Клапан становится выше, и зазор уменьшается. А слишком маленький зазор грозит потерей мощности и прогоранием выпускных клапанов. Раньше положенного срока зазор в клапанах следует проверять при возникновении стука и при подозрении, что они зажаты.

На автомобиле ВАЗ 2114 используется 4-цилиндровая рядная силовая установка, система питания — инжектор. Расположение газораспределительного механизма – верхнее, то есть в головке блока размещены не только клапаны механизма, но и распределительный вал.
На ВАЗ 2114 используется регулируемый газораспределительный механизм, то есть тепловой зазор не самостоятельно регулируется, как это делается в ГРМ с гидрокомпенсаторами, а является строго фиксированной величиной, которую периодически требуется проверять и регулировать.

На данном авто, поскольку ГРМ — регулируемое, тепловой зазор фиксированный, на впускном клапане он должен составлять 0,2 мм, а на выпускном – 0,35 мм. Допускается также и небольшая погрешность — в 0,05 мм.

Точное значение на двигателе ВАЗ 2114 обеспечивается использованием регулировочных шайб определенной толщины. Эти шайбы помещаются между кулачком распределительного вала и толкателем клапана.

Измерение зазора клапанов

В процессе работы двигателя происходит износ из-за трения, в результате которого тепловой зазор меняется, поэтому требуется периодическая проверка и регулировка. Если этого не проводить, то изменение его значения приведет к нарушению работы ГРМ и фаз газораспределения. ВАЗ 2114 в таком случае теряет мощность, повышается расход бензина, ухудшается запуск мотора на «холодную» или «горячую».

Регулировка теплового зазора производится после его замера, и если он не соответствует необходимому, путем подбора шайбы определенной толщины.

По регламенту проводить проверку и регулировку теплового зазора на ВАЗ 2114 нужно каждые 60 тыс. км пробега, а также при появлении стука клапанов.

• набор ключей рожковых;
• свечной ключ;
• набор щупов;
• специальное приспособление для выжима клапанов;
• набор регулировочных шайб;
• ветоши;

Набор включает в себя комплект шайб с толщиной от 3,0 мм до 4,5 мм. Интервал размера толщины составляет 0,05 мм, что позволяет при выполнении работ подобрать шайбу необходимой толщины. Данный набор стоит не дешево, однако приобретение его позволит длительное время самостоятельно выполнять все работы, не обращаясь на СТО.

Также для выполнения работ потребуется прокладка клапанной крышки, поскольку она является одноразовой и при снятии крышки должна обязательно заменяться.

Порядок выполнения работ

Теперь последовательность действий:

1. ВАЗ 2114 устанавливаем на ровную площадку, двигатель должен полностью остынуть, чтобы при замерах не было погрешности из-за расширения металла;
2. Снимаем клапанную крышку, а также боковую крышку, под которой находится ремень привода ГРМ. Поверхность под крышкой нужно вытереть от масла. Также следует внимательно осмотреть вал ГРМ на наличие задиров, раковин и следов значительного износа. Если таковые имеются, придется вал заменить;
3. Выкручиваем свечи, чтобы в дальнейшем прокручивать коленчатый вал было значительно легче.
4. Совмещаем метку на приводной шестерне распределительного вала с выступом на головке блока, то есть устанавливаем ВМТ на первом цилиндре. Сделать это можно при помощи ключа, которым вращаем коленчатый вал за болт крепления шкива. Но некоторые автолюбители поступают несколько по иному – выдомкрачивают слева переднее колесо, включают 4 передачу. Затем попросту вращают колесо, а поскольку передача включена, то это вращение через трансмиссию будет передаваться на двигатель;
5. После совмещения меток на шестерне распредвала строго напротив имеющейся метки делаем еще одну мелком. Это несколько упростит в дальнейшем работы.
6. Щупом замеряем зазоры на 1 и 3 клапанах (считать нужно от шестерни распредвала. 1-й является выпускным, а 3-й – впускным);
7. Зазор на 1 клапане должен составлять 0,35 мм, но допускается погрешность. То есть, берем щуп толщиной 0,35 мм и вставляем его между кулачком вала и регулировочной шайбой. Если щуп ходит с небольшим усилием, то зазор в норме, а вот если щуп не входит или очень свободно, то требуется регулировка. Такую проверку делаем и на 3 клапане, но зазор на нем должен быть 0,2 мм.
8. Регулировка клапанов же проводится так: закрепляем устройство для отжатия клапанов на шпильки крепления крышки. У этого устройства имеется изогнутый рычаг, который мы помещаем между кулачком и шайбой. Ручкой устройства надавливаем на этот рычаг, в результате чего он нажмет на толкатель. В комплекте этого устройства идет специальный фиксатор, который мы помещаем между распредвалом и толкателем. После отпускания ручки фиксатор будет удерживать клапан в выжатом состоянии, при этом шайба будет не зажатой и ее можно извлечь пинцетом.
9. Разберем на примере, какую шайбу нужно установить будет, чтобы зазор был правильным. К примеру, при проверке на выпускном клапане установили, что он составляет не 0,35 мм, а 0,42 мм, то есть он увеличен на 0,07 мм. Далее извлекаем шайбу, которая была установлена. На ней должна быть нанесена метка, указывающая ее толщину (к примеру, 3,65 мм), если такой метки нет, то придется измерять толщину микрометром. Теперь к толщине шайбы мы добавляем значение, на которое зазор увеличен, в нашем случае – 0,07 мм, в итоге получаем значение толщины шайбы для установки – 3,65+0,07 = 3,72 мм. Но поскольку шайбы с такой толщиной нет в комплекте, то устанавливаем новую шайбу с толщиной, максимально приближенной к полученному значению, то есть 3,7 мм. Именно для этого и допускается погрешность на 0,05 мм.
10. Устанавливаем необходимую по толщине шайбу на место меткой с размером вниз (к толкателю). Далее рычагом устройства снова нажимаем на клапан и вытаскиваем фиксатор. На этом регулировка завершена.
11. Далее производится регулировка остальных клапанов, но для этого нужно знать порядок. После проверки 1 и 3 клапанов, проворачиваем распредвал на пол-оборота (для удобства установки мы заранее нанесли метку на шестерне) и проверяем 2 (впускной) и 5 (выпускной) клапана. Затем еще проворачиваем на пол-оборота и регулируем 6 (впускной) и 8 (выпускной). Для проверки 4 (впускного) и 7 (выпускного) клапанов еще нужно раз провернуть распредвал на пол-оборота.

Добро пожаловать!
Регулировка клапанов – большинство людей конечно же знают что это за процесс и для чего его нужно регулярно производить на некоторых автомобилях к примеру на «Классике», но есть такие люди которые об этом не знают ничего и хотят разобраться в этом вопросе, поэтому специально для таких людей была подготовлена данная статья из которой вы многое узнаете. А если вам станет что то непонятно то в таком случае напишите комментарий с вашим вопросом в самом низу сайта и мы в ближайшее время на него ответим.

Примечание!
А ещё в дополнение в конце статьи вас ждёт интересный видео-ролик, благодаря которому вы многое для себя поймёте в регулировки клапанного привода!

Для чего нужно регулировать клапана?

Их регулировка нужна для того, чтобы машина устойчивее работала как на высоких так и на низких оборотах двигателя. Потому что как правило из-за неправильной регулировки клапанов, зазоры которые должны быть между кулачком распредвала и самим клапаном нарушаются, что приводит к слишком сильному открытию клапана при работе двигателя и вследствие чего в цилиндре произойдёт разгерметизация которая в свою очередь может пагубно сказаться на ресурсе двигателя.

Примечание!
В том случае если зазор между седлом клапана и боковыми частичками цилиндра стал очень большим (см. фото ниже, там этот зазор отмечен), то в этом случае может произойти прогорание клапана, а так же если при этом ход у поршня очень большой тогда может произойти встреча клапанов с самим поршнем при работе двигателя. Поэтому регулировку клапанов нужно производить периодически и с особой тщательностью, так как неправильно выставленные зазоры при регулировки могут опять пагубно повлиять на ресурс мотора!

Как будут работать клапана при неправильно выставленном зазоре?

В этом случае как говорилось раньше работа клапанов нарушается, в связи с этим клапана начинают либо открываться чуть больше чем это положено, либо начинают находится в постоянно открытом положении из-за чего герметизация в цилиндре пропадает, для наглядности посмотрите фото ниже на котором нарушена регулировка клапанов и в связи с чем клапан находится в постоянно открытом режиме.

Как избавится от регулировки клапанов?

Некогда не задавались вопросом: «Почему к примеру на 16-клапанной приоре, не надо регулировать клапана?» А все дело в том, что в двигателе приоры вместо «Толкателя» за счёт которого кулачок распределительного вала толкает клапан, стоят «Гидро-компенсаторы» которые в свою очередь за счёт высокого давления масла находят оптимальный зазор между кулачком и самим «Гидро-компенсатором» клапана и в связи с этим клапана всегда работают при оптимальных зазорах.

Примечание!
Кстати «Гидро-компенсаторы» можно установит практически на любой автомобиль в связи с чем о регулировки клапанов вы можете забыть, но есть одно Но! «Гидро-компенсаторы» можно устанавливать лишь на автомобили в которых «Газо-Распределительный Механизм – он же ГРМ» состоит из распредвала, коленвала, а так же клапанов и поршневой группы – по сути это основная часть автомобилей!

Как регулировать зазоры клапанов ВАЗ-2114 8 клапанов

Если на ВАЗ-2114 1,5 иначе говоря 1,6 на восемь клапанов «застучали» клапаны, то это показывает на то, что комплектующие необходимо быстрее отрегулировать. Нередко, далеко не все автолюбители сходу начинают устранять такую неисправность, что и приводит к более суровым последствиям. Ведь если своевременная регулировка не выполнится, то мощность мотора в значимой степени снизится, клапан перегорит, а распредвал вообщем может разбалансироваться. Не понимаете, как зазоры клапанов верно отрегулировать на ВАЗ-2114 8 клапанов ? Тогда советуем изучить информацией, которая дальше будет изложена.

Замеряется размер зазора

Без помощи других отрегулировать клапаны можно достаточно легко, если точно следовать аннотации и делать работу поэтапно. До следует проверить размеры зазора, когда они не будут соответствовать утвержденной величине, и при рабочем движке будет слышаться типичный стук, означает, клапаны непременно необходимо отрегулировать . Чтоб точно проверить размер зазора, нужно дождаться полного остывания мотора.

Следует не забывать, что если измерительный устройство будет установлен на жаркую железную поверхность, то выявить четкий размер зазора вы не сможете по причине погрешности, которая не исключается при расширении металла.

Размер зазора как под газ, так для бензина должен соответствовать таким показателям:

Как отрегулировать клапана ваз 2114 8 клапанов.

• впускной клапан – от 0,05 до 0,3.2 мм;
• выпускной клапан – от 0,05 до 0,35 мм

На работе потребуются последующие инструменты:

• рожковые и свечные ключи, лучше иметь у себя набор таких ключей;
• инструмент, помогающий утапливать толкатель клапанов, его цена не превосходит 150 рублей;
• набор особых щупов;
• шайбы для регулировки шириной от 3 до 4,5 мм;
• устройство с названием микрометр.

Регулировка клапанов на ВАЗ 2110, 2114, Калина, Гранта, 2109, 2108

Видео инструкция по регулировке тепловых зазоров клапанов на автомобилях ВАЗ «передний привод» от 2108 до Лады Калины и Гранты с 8-клапаннымы двигателями.

Поэтапная регулировка

Инспектировать и регулировать клапаны – легкая работа, с в которой требуется управятся все, если будут точно следовать аннотации:

1. Сразу же необходимо снять крышку с головки цилиндра.
2. Снимается защитная передняя крышка с зубчатого ремня.
3. Отвинчиваются свечки. Для более комфортного отвинчивания свеч рекомендуется использовать рожковой ключ соответственного размера.
4. С высшей части головки аккуратненько убирается избыток авто масла.
5. Кропотливо осматривается целостность кулачков. Если при осмотре на этих элементах будут обнаружены любые недостатки, их необходимо непременно убрать.
6. На шпильки, где фиксируется головка, устанавливается особое приспособление, помогающее утапливать толкатели.
7. Дальше нужно поворачивать строго по часовой стрелке коленвал, пока метка на задней крышке зубчатого ремня и шкива не совпадет. После совпадения метки необходимо повернуть коленвал на 50 градусов.
8. Используя набор щупов, проверяется зазор 1-го выпускного клапана и 3-го впускного, отсчет следует вести от шкива.
9. Если размеры зазора соответствуют показателям, которые ранее были приведены, то делается последующее:

• толкатели утапливаются и фиксируются в самой либо верхней точке;
• шайба для регулировки зазора снимается и замеряется ее толщина с помощью микрометра;
• определившись с подходящей шириной шайбы, необходимо взять из комплекта подходящий элемент и установить его в толкатель. При всем этом принципиально смотреть, чтоб шайба зашла в толкатель той стороной, на занят> указана ее толщина;
• повторно проверяются размеры зазора.

1. По этой же схеме регулируются и другие клапаны, здесь всякий раз необходимо поворачивать коленвал на пол-оборота, а последовательность регулировки должна происходить в таком порядке:

• 2-й впускной и 5-й выпускной;
• 6-й впускной и 8-й выпускной;
• 7-й впускной и 4-й выпускной.

Отсчет, как и прежде, начинать нужно от шкива.

Ознакомившись с этой статьей, есть вариант осознать, что без помощи других отрегулировать клапаны на ВАЗ-2114 достаточно легко. Но если нет ни малейшего желания делать эту работу без помощи других , тогда придется обратиться на станцию техобслуживания. Цена регулировки в автосервисе меняется от 600 до 900 рублей. Спецы советуют инспектировать зазор и регулировать клапаны через каждые 25-30 тыс. пробега, пусть даже если, согласно рекомендациям водителя, машина работает нормально.

Похожие статьи

• Автомобильный FM-модулятор (трансмиттер): прослушивание музыки и зарядка для вашего телефона в машине
• Применение arduino в автомобиле — управление магнитолой кнопками на руле Инструкция установки пульта на руле с совместимой автомагнитолой
• Контроллеры бесколлекторных моторов (Brushless ESC)
• Портативный штатив и штативная головка своими руками Фотосъёмка в «Музее усадьбе Архангельское»

Как правильно настроить клапана на двигателях Lada Samara?

0 29 Октября 2016

Как правильно настроить клапана на двигателях Lada Samara?

• Как правильно настроить клапана на двигателях Lada Samara?
• Как определить и почему стучат клапана.
• Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.
• Как расположены клапана в автомобилях ВАЗ 2114, 2115.
• Как выполняется настройка зазоров ВАЗ 2114, 2115.
• Подготовка инструментов.
• Регулировка клапанов.

Что такое правильная регулировка тепловых зазоров в газораспределительном механизме автомобиля или на что влияет регулировка клапанов. Главное преимущество, идет меньший расход топлива (что не мало важно при постоянно растущей цене на бензин). Двигатель работает тише и мягче и разгоняется быстрее.

• Как определить и почему стучат клапана.
• Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.
• Как расположены клапана в автомобилях ВАЗ 2114, 2115.
• Как выполняется настройка зазоров ВАЗ 2114, 2115.
  • Подготовка инструментов.
  • Регулировка клапанов.

  Как определить и почему стучат клапана.

  —>Если не отрегулированы клапана появляются характерные признаки. Двигатель работает с определенным шумом, слышится стук на холодном двигателе ВАЗ 2115 похожий на металлический цокот. Причиной этого является зазор между рычагами и кулачками распредвала.

  Этот зазор выставляется производителем, его величина одинаковая для всех двигателей одинакового типа. В данной системе автомобиля происходит увеличение или уменьшение зазора, и то и другое плохо сказывается на работе двигателя и может привести к более серьезным поломкам.

  В основном эта поломка происходит из-за использования некачественного топлива. Хорошим топливом считается то, у которого октановое число не меньше 93.

  Интересный факт! Существует топливо с октановым числом 100, но его используют только на соревнованиях, заправляя гоночные машины.

  Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.



  Заводы, изготовители автомобилей, рекомендуют проверять тепловые зазоры через каждые 15-30 тысяч километров пробега. Даже если, по вашему мнению, двигатель работает хорошо, то такая процедура никогда не будет лишней, тем более, что вы можете это сделать сами.

  Как расположены клапана в автомобилях ВАЗ 2114, 2115.

  Автомобили Ваз 2114 выпускаются с двигателем на восемь или шестнадцать клапанов.

  Обратите внимание! Регулировка зазора клапанов ВАЗ 2114 проводиться только для 8-ми клапанного двигателя, так как на 16-ти клапаном установлены гидрокомпенсаторы.

  Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов.

  Как выполняется настройка зазоров ВАЗ 2114, 2115.

  Для того чтобы регулировка клапанов ВАЗ 2114 инжектор 8 клапанов была эффективной нужно производить ее на холодном двигателе. Размер зазора на впускном клапане должен быть 0.2 мм, а на выпускном-0.35 мм.

  Обратите внимание! Допустимая погрешность в обоих случаях 0.05 мм.

  Подготовка инструментов.

  Для регулировки клапанов ВАЗ 2115 инжектор 8 клапанов нам понадобится следующие инструменты: набор гаечных ключей, для регулировки клапанов ВАЗ, приспособление для пружин толкателей клапанов, щупы, штангенциркуль или микрометр, регулировочные шайбы.

  Регулировка клапанов.

  1. Снимаем крышку головки блока цилиндров.
  2. Снимаем воздушный фильтр и переднюю крышку зубчатого ремня.
  3. Отвинчиваем свечи и аккуратно их складываем. Они снимаются для того чтобы легче прокручивался коленчатый вал.
  4. С верхней части головки убираем лишнее масло.
  5. За часовой стрелкой поворачиваем коленчатый вал, чтобы совпали метки на шкиве и задней крышке зубчатого ремня.
  6. Набором щупов проверяем зазоры между торцом клапана и толкателя. По принципу:
  7. первого выпускного и третьего впускного,
  8. пятого выпускного — второго впускного,
  9. восьмого выпускного – шестого впускного,
  10. четвертого выпускного – седьмого впускного.

Номера клапанов считаются от приводного шкива.

При необходимости регулировки клапана ВАЗ 2114 нужно с помощью приспособления утапливать толкатель и фиксируя его в нижнем положении вынимать регулировочную шайбу с последующей ее заменой.

Важно! Коленчатый вал нельзя крутить в обратную сторону.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
