Ford Fusion – предохранители и реле

Субкомпактвэн Ford Fusion европейской сборки производился на заводе в Германии в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с бензиновыми и дизельными двигателями объёмом 1,2 1,4 1,6 литра. За этот период автомобиль прошел рестайлинг один раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фьюжн, а так же их схемы и фотографии. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для ознакомления полное руководство по ремонту и обслуживанию.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение элементов схем блоков может отличаться от представленного. Сверяйте описание со своей технической документацией. А если обладаете другим поколение Форд Фьюжн (модели с 2012 года выпуска), тогда изучите данную публикацию.

p, blockquote 3,0,0,0,0 —>

Блоки под капотом

Монтажный блок

Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо поднять саму аккумуляторную батарею.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Обозначение

p, blockquote 8,0,0,0,0 —>

FА	80А Вспомогательный отопитель (отопитель РТС)
FB	60А Коробка передач
FC	60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель)
FD	40А Вентилятор охлаждения и кондиционирование воздуха
FE	60А Осветительное оборудование и общий электронный модуль (GEM)
FF	60А Зажигание
FG	60А Двигатель и осветительное оборудование
FH	60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники

Блок реле

Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

Расшифровка

• R1 – Выключение А/С при широко открытой дроссельной заслонке
• R2 – Высокоскоростной режим вентилятора охлаждения двигателя
• R3 – Вспомогательный отопитель (отопитель РТС)
• R4 – Вспомогательный отопитель (отопитель РТС)

Блок в салоне

Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Актуальное назначение будет представлено в виде схемы на обратной крышки.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Фото – схема

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Описание предохранителей

p, blockquote 20,0,0,0,0 —>

F1	Резерв
F2	Прицеп
F3	Прицеп
F4	10А Система отопления (кондиционирования) и вентиляции салона
F5	20А Антиблокировочная система (ABS)
F6	30А Антиблокировочная система (ABS)
F7	15А Коробка передач Durashift EST
F8	7,5А Электропривод наружных зеркал заднего вида
F9	10А Левая фара ближнего света
F10	10А Правая фара ближнего света
F11	15А Освещение при движении в светлое время суток
F12	15А Цепь питания системы впрыска, ЭБУ системы впрыска
F13	20А Система управления двигателем (дизель)
F14	30А Стартер
F15	20А Топливный насос
F16	3А Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17	15А Переключатель приборов наружного освещения
F18	15А Автомагнитола
F19	15А Освещение при движении в светлое время суток
F20	7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака
F21	Резерв
F22	7,5А Габаритный свет левая сторона
F23	7,5А Габаритный свет правая сторона
F24	20А Центральный замок и звуковой сигнал охранной сигнализации
F25	15А Аварийная световая сигнализация
F26	20А Электрообогрев заднего стекла двери задка
F27	15А Звуковой сигнал
F28	3А Аккумулятор, стартер
F29	15А Прикуриватель
F30	15А Система зажигания
F31	10А Переключатель приборов наружного освещения
F32	7,5А Электрообогрев наружных зеркал заднего вида
F33	7,5А Переключатель приборов
F34	Резерв
F35	7,5А Подогрев передних сидений
F36	30А Стеклоподъемники
F37	3А Антиблокировочная система (ABS)
F38	7,5А Электронный блок общего назначения
F39	7,5А Подушки безопасности
F40	7,5А Автоматическая коробка передач
F41	Резерв
F42	30А Обогрев ветрового стекла
F43	30А Обогрев ветрового стекла
F44	3А Автомагнитола
F45	15А Стоп-сигналы
F46	20А Стеклоочиститель и омыватель ветрового стекла
F47	10А Стеклоочиститель стекла двери задка
F48	7,5А Фонарь заднего хода
F49	30А Электродвигатель отопителя
F50	20А Противотуманные фонари
F51	15А предохранитель дополнительного прикуривателя
F52	10А Левая фара дальнего света
F53	10А Правая фара дальнего света

За прикуриватель отвечает предохранитель номер 29 и 51 на 15А.

p, blockquote 21,0,0,0,0 —>

Обращаем внимание, что за работу центрального замка, аварийную сигнализацию, поворотники, дворники, освещение салона и систему диагностики так же отвечает Gem – блок, находящийся под панель приборов со стороны водителя, за перчаточным ящиком.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Руководство Форд Фьюжн

h2 3,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>

Нужно больше информации про ремонт и эксплуатацию Ford Fusion европейской сборки? Ознакомьтесь с данным руководством: “скачать“. А если остались вопросы задавайте их в комментариях.

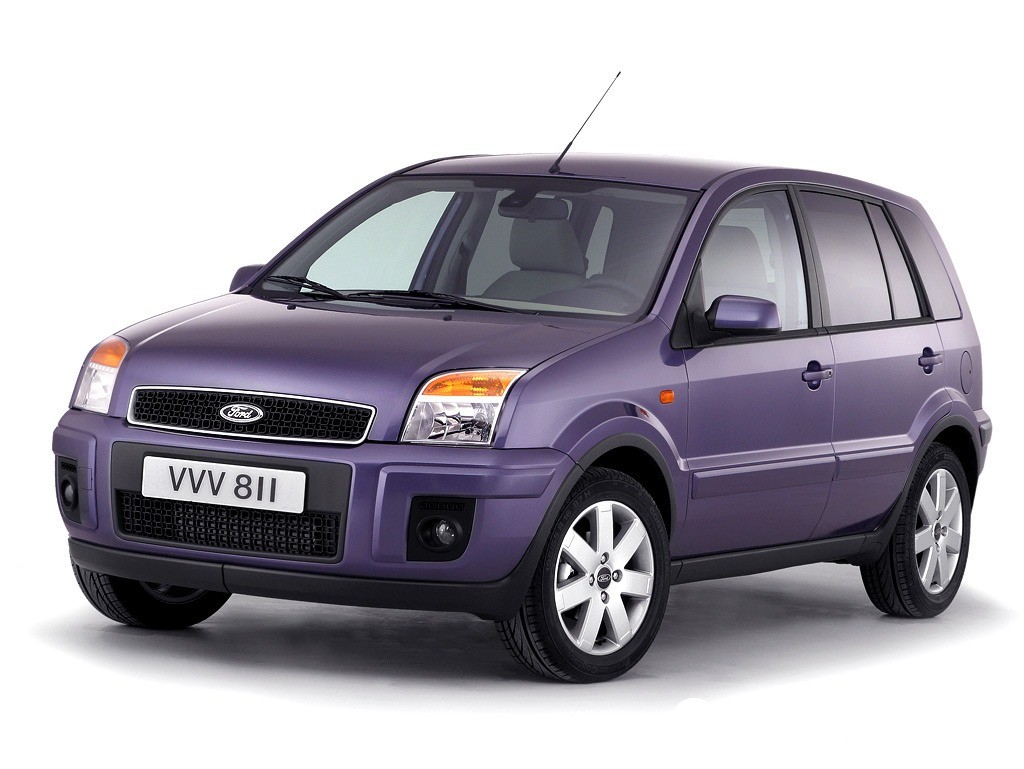

Предохранители и реле Ford Fusion (EU) (2002-2012)

Центральный блок предохранителей расположен за перчаточным ящиком.

Откройте перчаточный ящик и опорожните содержимое. Вдавите стороны внутрь и опустите вещевой ящик вниз.

№	А	Плавленый компонент
F1	—	Не используется
F2	—	Модуль буксировки прицепа
F3	7,5	Освещение
	—	Модуль буксировки прицепа
F4	10	Кондиционер, электродвигатель вентилятора
F5	20	АБС, ESP
F6	30	АБС, ESP
F7	7,5	Автоматическая коробка передач
	15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левая фара ближнего света
F10	10	Правая фара ближнего света
F11	15	Дневные ходовые огни
F12	15	Управление двигателем
F13	20	Управление двигателем, катализатор
F14	30	Стартер
F15	20	Топливный насос
F16	3	Управление двигателем (память PCM)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Комбинация приборов, устройство экономии заряда аккумулятора, лампа номерного знака, стандартный электронный модуль
F21	—	Не используется
F22	7,5	Габаритные и габаритные огни (слева)
F23	7,5	Габаритные и габаритные огни (справа)
F24	20	Центральный замок, сигнализация, GEM-модуль (TV)
F25	15	Огни аварийной сигнализации, указатели поворота (модуль GEM)
F26	20	Обогрев заднего стекла (GEM-модуль)
F27	10	Рог (GEM-модуль)
	15	Рог (GEM-модуль)
F28	3	Аккумулятор, система зарядки
F29	15	Зажигалка
F30	15	Зажигание
F31	10	Выключатель
	20	Модуль буксировки прицепа
F32	7,5	Зеркало с подогревом
F33	7,5	Комбинация приборов, устройство экономии заряда аккумулятора, лампа номерного знака, стандартный электронный модуль
F34	20	Люк
F35	7,5	Подогрев передних сидений
F36	30	Электрические стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Стандартный электронный модуль (клемма 15)
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
	10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	30	Переднее стекло с подогревом
F43	30	Переднее стекло с подогревом
F44	3	Магнитола, диагностический разъем (Клемма 75)
F45	15	Стоп-сигналы
F46	20	Стеклоочиститель передний
F47	10	Стеклоочиститель заднего стекла
	10	Стеклоочиститель передний (Hi.)
F48	7,5	Резервные лампы
F49	30	Двигатель вентилятора
F50	20	Противотуманные фары
F51	15	Вспомогательная розетка питания
F52	10	Левая фара дальнего света
F53	10	Правая фара дальнего света
F54	7,5	Модуль буксировки прицепа
F55	—	Не используется
F56	20	Модуль буксировки прицепа
Реле
R1	Зеркала с электроприводом
	или
	Освещение
R2	Переднее стекло с подогревом
	или
	Ближний свет
R3	Зажигание
	или
	Дневные ходовые огни
R4	Фара ближнего света
	или
	Зажигание
R5	Фара дальнего света
	или
	Стартер
R6	Топливный насос
	или
	Зеркало складное
R7	Стартер
	или
	Переднее стекло с подогревом
R8	Охлаждающий вентилятор
	или
	Дневные ходовые огни
	или
	Стартер
R9	Дневные ходовые огни
	или
	Управление двигателем
R10	Система зарядки
	или
	Зеркало складное
R11	Управление двигателем
	или
	Топливный насос
R12	Зеркала с электроприводом
	или
	Реле экономии заряда аккумулятора

Блок предохранителей в моторном отсеке

Он прикреплен к аккумуляторной корзине.

№	А	Плавленый компонент
F1	80	Дополнительный отопитель (РТС)
F2	60	Дополнительный отопитель (РТС), TCU
F3	60	Дополнительный отопитель (РТС) / Свеча накаливания
F4	40	Вентилятор охлаждения, кондиционер
F5	60	Освещение, Стандартный электронный модуль (GEM)
F6	60	Зажигание
F7	60	Двигатель, освещение
F8	60	Подогрев переднего стекла, АБС, ESP

Блок реле в моторном отсеке

Находится рядом с аккумулятором.

№	Реле
R1	Кондиционер
R2	Охлаждающий вентилятор
R3	Дополнительный отопитель (РТС)
	или
	Резервные лампы
R4	Дополнительный отопитель (РТС)

Блок предохранителей и реле Форд Фьюжн: схемы подключения, расположение

Блок предохранителей в салоне

Панель внутри машины устанавливается под приборкой со стороны вещевого ящика. Расположение блока неизменно для авто до и после рестайлинга 2012 года.

Внутри модуля устанавливаются ряд плавких вставок и реле, которые отвечают за вспомогательные устройства и дополнительные приборы, не имеющие отношения к работе силовой установки. Для облегчения жизни пользователю, изготовитель наносит схематическое описание всех элементов на внутренней стороне крышки.

Предохранители под капотом

Основная часть вставок, ответственных за мотор находится возле аккумуляторной батареи. Панель крепится к плюсовой клемме и скрывается под корпусом АКБ. Чтобы получить доступ к предохранителям потребуется отсоединить батарею и вынуть ее с посадочного места. В версии дорестайлинга 2007 года присутствовал вспомогательный монтажный блок, где устанавливались силовые реле.

Внешний вид подкапотного блока предохранителей со снятой крышкой

• Дополнительный отопитель. (30 А)
• Роботизированная коробка передач. (60 А)
• Система зимнего подогрева двигателя.(60 А)
• Кондиционер. (60 А)
• Внешнее освещение. (60 А)
• Не используется. (60 А)
• Системы управления двигателем и питания. (60 А)
• Электромоторы стекло подъёмников левый и правый. (60 А)

Для замены предохранителей под капотом, потребуется ключ «8» и плоская отвёртка. Предохранители находятся в блоке под герметичной крышкой. Для доступа к вставкам нужно отвёрткой отжать пружинный зацеп крышки и откинуть её. Откроется доступ к предохранителям. Ключом на «8» открутить две гайки удерживающие предохранитель и снять его. Установка предохранителя выполняется в обратном порядке.

Определение перегоревшего предохранителя. Для облегчения этой процедуры в продаже имеются предохранители с встроенной индикаторной лампочкой. При выходе из строя вставки, индикатор начинает светиться. Достаточно разобрать вещевой ящик и будет виден не работающий предохранитель по светящемуся индикатору. Зажигание, при проверке, должно быть включено. Остаётся только заменить неисправный предохранитель. Но если в панели предохранителей, установлены стандартные вставки, применяются другие способы диагностики.

Диагностика предохранителей. На схемах, где на одном предохранителе находится несколько потребителей, признаком неисправности вставки является отказ всех потребителей. Если часть потребителей работает, значит, предохранитель исправен. Например, предохранитель F48 отвечает за работу фонарей заднего хода. Если перестали гореть оба фонаря, это является признаком неисправности предохранителя. А если один фонарь светится, это означает, что предохранитель исправен.

Когда предохранитель отвечает за один потребитель, то для оценки его состояния потребуется его визуальный осмотр. Как в случае с предохранителем F52 или F53.

При выходе из строя предохранителя, через прозрачный корпус будет виден разрыв в плавкой вставке. Но бывают случаи, когда плавкая вставка отламывается от ножки в результате вибрации. Этот дефект выявляется только тестером или контрольной лампочкой.

При замене предохранителей надо следить, чтоб они входили в гнездо блока предохранителей с небольшим усилием. Если ножки вставляется легко, без усилия это означает, что пружинный контакт ослаб и его требуется заменить.

Прежде чем установить новый плавкий предохранитель, нужно выяснить причину, по которой сгорела старая вставка. И только после устранения неисправности, устанавливать новый предохранитель.

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

1. Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
2. Сжав его стенки, вывести ограничители хода и откинуть его вниз.
3. На крышке сзади имеется схема расположения предохранителей.

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

1. Аккуратно отжать фиксатор.
2. Снять секцию со стенки полки аккумулятора.
3. С помощью отвертки снимаем фиксатор крышки.
4. Откручиваем гайки, к которым он крепится.
5. Меняем вышедший со строя предохранитель.
6. Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
7. И снять ее.

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Электросистема автомобиля требует к себе внимательного отношения и ни в коем случае нельзя пользоваться так называемыми жучками, которые не смогут прервать цепь в случае, если возникнет скачек напряжение, и в результате в автомобиле может просто-напросто произойти пожар. Не рискуйте понапрасну и не экономьте на мелочах. Соблюдайте во всех работах элементарные меры безопасности.

Распиновка предохранителей

Полноценной распиновки блоков производитель не предоставляет широкому обзору. Это связано с тем, что политика компании не допускает самостоятельного обслуживания сложных технических агрегатов пользователями.

Подобные таблицы распиновки доступны исключительно для сервисных станций, официальных дилерских центров.

Схема предохранителей Фьюжн

Дальнейшее описание плавких вставок и реле приведено на машине 2008 года.

Рассмотрим салонный модуль, установленный под бардачком.

Расположение	Описание
1	Резервный плавкий элемент.
2 и 3	Предохранители прицепного устройства.
4	Питание привода отопителя.
5/6	Подача напряжения на систему АБС.
7	Модуль Durashift автоматической коробки передач.
8	Привод питания наружных зеркал
9/10	Левая и правая фара в режиме ближнего света.
11	Подключение ДХО.
12	Контроллер участка ЭБУ, отвечающего за систему впрыска топлива.
13	Модуль ЭСУД на дизельных версиях.
14	Подача напряжения на реле стартера.
15	Аналогично для топливного насоса.
16	Цепи питания ЭБУ.
17	Подрулевые выключатели приборов внешнего освещения.
18	Питание штатной магнитолы.
19	Подсветка ДХО
20	Питание приборной панели, освещение заднего номера.
21	Резервная ячейка.
22/23	Соответственно для левого и правого габарита.
24	Питание центрального замка и звукового сигнала.
25	Подача напряжения на аварийку.
26	Система подогрева заднего стекла.
27	Клаксон и внутренние плафоны освещения.
28	Подача питания на обмотку возбуждения генератора.
29	Передний прикуриватель
30	Контроль системы зажигания.
31	Подрулевой переключатель внешнего освещения.
32	Подогрев зеркал заднего вида.
33	Переключатели на приборной панели.
34	Резервная позиция.
35	Подогреватели передних сидений.
36	Работа стеклоподъемников.
37	Питание контроллера АБС.
38	Общий электронный блок.
39	Контроль подушек безопасности.
40	Контроллер АКПП
41	Резервный предохранитель.
42/43	Подогреватели ветрового стекла.
44	Питание штатной магнитолы от АКБ.
45	Стоп-сигналы.
46	Питание стеклоочистителей переднего окна.
47	Аналогично для стекла кормовой части машины.
48	Лампа заднего хода.
49	Электрический привод вентилятора печки.
50	Противотуманные фонари.
51	Задний прикуриватель.
52/53	Левая и правая фара головной оптики в режиме дальнего света.
Реле
1	Выключатели передних фар.
2	Подогрев лобового стекла.
3	Вспомогательная система зажигания.
4/5	Выключатели фар головной оптики в режиме ближнего/дальнего света.
6	Питание топливной цепи, системы зажигания.
7	Обмотки возбуждения стартера.
8	Привод вентилятора системы охлаждения силовой установки.
9	Опция дневного освещения применяется только для скандинавских стран.
10	Питание задней розетки.
11	Основная система зажигания, проведенная через иммобилайзер, ренератор.
12	Резервное реле.

Отдельно стоит рассмотреть модуль, установленный под капотом машины.

Маркировка	Описание
FA	Система питания вспомогательного отопления.
FB	Контроллеры коробки передач
FC	Дополнительная печка либо свечи накаливания на дизеле.
FD	Вентилятор охлаждения радиатора и муфта кондиционера.
FE	Общий электронный модуль осветительных приборов всего автомобиля.
FF	Система зажигания.
FG	Основная электроника двигателя и осветительных элементов.
FH	Подогреватели лобового стекла, системы АБС и ЕСП.

Рядом устанавливается модуль реле.

Порядковый номер	Описание
1	Выключение А/С положения при открытии дроссельной заслонки.
2	Вентилятор радиатора, высокая скорость вращения.
3/4	Питание систем вспомогательного отопителя салона.

Реле зажигания

Питание магистрали выполняется через выключатель FF, установленный под капотом машины.

Предохранитель открывания багажника

За замок крышки и другие запирающие устройства ответственен элемент 24, смонтированный в салонном отсеке.

Центральный замок

Информация указана выше.

Реле и предохранитель бензонасоса

Установлен в салоне на позиции 15. Выключатель ставится под приборкой либо его роль выполняет ЭБУ.

Предохранитель прикуривателя: где находится

В машине изначально устанавливается 2 розетки. За их питание отвечают вставки 29 и 51, установленные в салоне.

Предохранитель и реле стартера

Монтируются на двух позициях в салоне – 14 и 28. Силовые реле в зависимости от комплектации могут устанавливаться рядом, на позиции 2 и 3. Втягивающее стартера устанавливается на привычном месте и отличается повышенной надежностью и простотой конструкции.

Предохранитель звукового сигнала

Включается через элемент 24. Клаксон защищен вставкой 27.

Стоп-сигнал

Питание подведено через предохранитель 45, смонтированный в салонной панели.

Предохранитель АБС: где стоит

Система защищена двумя вставками. Датчики — предохранителем 5. Контроллер устройства — вставкой 6. Элементы расположены под приборной панелью.

Задний ход

Лампочка подключена к бортовой сети через элемент 48.

Предохранитель дворников

Для переднего и заднего стеклоочистителя отведены предохранители 46/47.

Реле ближнего света

Модуль освещения выполнен через реле 4, установленный в салоне. Блок осветителей контролируется элементом FE.

Предохранитель подсветки приборов

Освещение подключено к бортовой сети через вставку 11.

Магнитола

Система имеет 2 предохранителя из-за проводки, идущей для снятия нагрузки с плавкой вставки и проводов. Здесь за подачу напряжения отвечают элементы 18/44.

Реле поворотов

Их не следует искать в монтажных панелях или под обшивкой салона. За работоспособность устройства отвечает GEM – блок, подготовленный специально для этой цели.

Реле генератора

Устанавливается внутри генератора. Устройство монтируется на рабочем валу агрегата и снимается только после полной разборки носителя.

Реле вентилятора охлаждения

Система питания на высоких оборотах запиптана через реле FD, установленный под капотом. Низко оборотистая часть подключена от элемента 2 в салоне.

Предохранитель габаритов

Система питания организована от вставок 22/23 для левой/правой стороны автомобиля.

Реле свечей накала — где находится

Система реализована только на дизельных моторах. Здесь магистраль питания проведена через выключатель FC.

Предохранитель печки

Система контроля отопителя салона устанавливается через элемент 49. Силовые жилы подкинуты от релюшек R3/4.
Все элементы устанавливаются в салоне под приборной доской.

Омыватель лобового стекла

Силовые цепи моторчика насоса подведены к бортовой цепи от предохранителя 46, расположенного в салоне.

Зеркала

Привод регулировки подключен к аккумулятору через вставку 8. Цепи нагрева подкинуты к магистралям через элемент 32.

Стеклоподъемники

Питание кнопок проведено от вставки 36, установленной под вещевым ящиком. Силовые жилы сервоприводов запитаны от реле FH подкапотного блока.

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Схема электроблока

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Обозначение предохранителей и реле

Реле

Коробка плавких предохранителей и реле в салоне

Предохранители

№	ток А	защищаемая цепь
F1	—	резерв
F2 F3	—	прицеп
F4	10	система отопления(кондиционирования)вентиляции
F5	20	ABS
F6	30	ABS
F7	15	КП Durashift EST
F8	7,5	эл.привод наружных зеркал
F9	10	лев.фара ближний свет
F10	10	пр.фара ближний свет
F11	15
F12	15	цепь питания системы впрыска,ЭБУ системы впрыска
F13	20	система управления двигателем(дизель)
F14	30	стартер
F15	20	топливный насос
F16	3	цепь питания реле системы впрыска,ЭБУ
F17	15
F18	15	автомагнитола
F19	15	освещение при движении в светлое время суток
F20	7,5	панель приборов,таймер отключения,фонарь освещения номерного знака
F21	—	резерв
F22	7,5	габарит левый
F23	7,5	габарит правый
F24	20	Ц.З и звуковой сигнал охранной сигнализации
F25	15	аварийная световая сигнализация
F26	20	эл.обогрев заднего стекла
F27	15	звуковой сигнал и плафоны освещения салона
F28	3	АКБ (обмотка возбуждения генератора)
F29	15	основной прикуриватель
F30	15	система зажигания
F31	10	переключатель приборов наружного освещения
F32	7,5	эл.обогреватель наружных зеркал заднего вида
F33	7,5	переключатель приборов
F34	—	резерв
F35	7,5	подогрев передних сидений
F36	30	стеклоподьемники
F37	3	ABS
F38	7,5	электронный блок общего назначения
F39	7,5	подушки безопасности
F40	7,5	АКПП
F41	—	резерв
F42,43	30	обогрев ветрового стекла
F44	3	автомагнитола
F45	15	стоп-сигналы
F46	20	стеклоочистители ветрового стекла
F47	10	задний стеклоочиститель
F48	7,5	фонарь заднего хода
F49	30	эл.двигатель отопителя
F50	20	противотуманные фонари
F51	15	дополнительный прикуриватель
F52	10	левая фара дальний свет
F53	10	правая фара дальний свет

Реле

№	номинал А	защищаемая цепь
R1	40	Реле отключения головных фар (разрешает или запрещает от зажигания включаться фарам)
R2	40	обогрев ветрового стекла
R3	70	Периферийная система зажигания
R4	20	фары ближнего света
R5	20	фары дальнего света
R6	20	Система топливоснабжения и зажигания (насос, форсунки, катушка зажигания)
R7	40	стартер
R8	40	эл.вентилятор системы охлаждения
R9	20	Функция фар дневного времени (для скандинавии)
R10	20	Реле задней розетки
R11	40	Основная система зажигания (иммобилайзер, РСМ, генератор)
R12	—	резерв

Вся электропроводка автомобиля Форд Фьюжн защищена плавкими вставками (предохранителями) и реле. Через них подключены более мощные приборы, в ряд которых входят: топливный насос, электродвигатель вентилятора, фары и т. д. Остальные электрические цепи подключаются через предохранители.

Производитель расположил блоки с плавкими вставками в двух местах: подкапотном пространстве и салоне автомобиля.

Блок предохранителей Ford Fiesta Ford Fusion

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг смотрите тут.

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.
