Чистка клапана вентиляции картерных газов (ВКГ), 1KR-FE.
Здравствуйте уважаемые одноклубники и форумчане.
В общем, решил вынести эту инфу отдельной записью, поскольку сам искал эту информацию долго, на просторах интернета.
Конечно, не обошлось без помощи добрых людей, спасибо им огромное за подсказки.
Итак, клапан вентиляции картерных газов находится у нас вверху клапанной крышки. А именно вот здесь.
Извлечь его оттуда, дело не более, чем минутное. Хотя, говорят лучше на прогретую, если закис сильно. Из инструментов, достаточно пальцев��. Говорят, рекомендуется его чистить при каждом ТО.
Вообще, интересная конструкция у нашего сапуна.

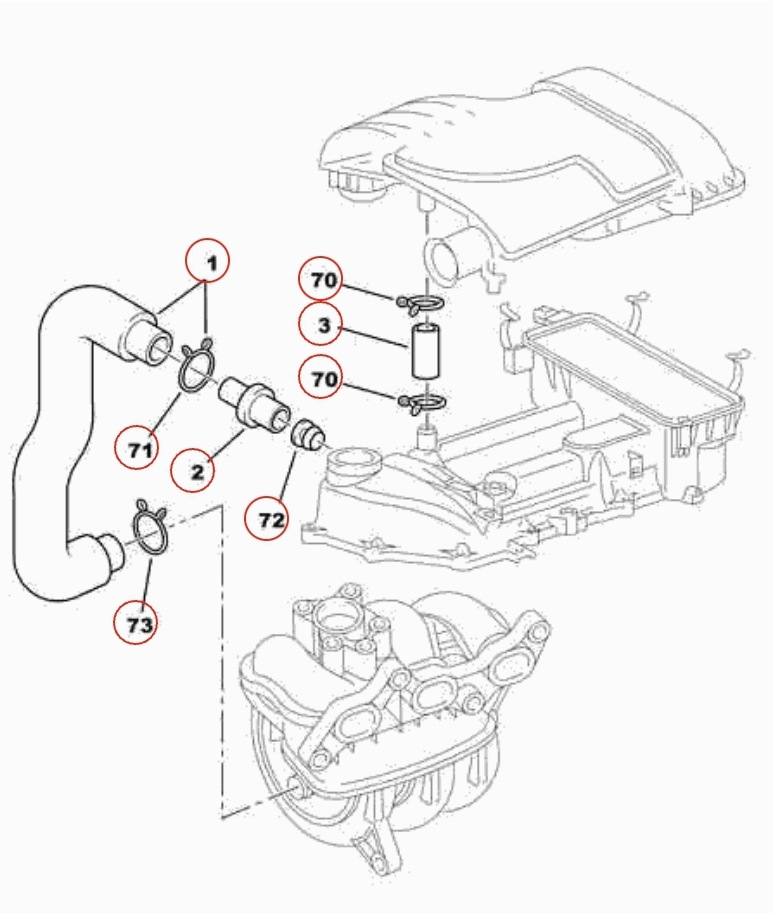

Как видно на фото и на иллюстрации, из клапанной крышки выходит два патрубка. Как я полагаю (если я ошибаюсь, то поправьте), у нас реализована принудительная вентиляция картера. То есть, через патрубок, который правее, подаётся свежий воздух, а через патрубок, в котором стоит клапан, этот воздух забирается обратно вместе с картерными газами. Попробовал запустить движок со снятыми патрубками. Двигатель троит. Но, стоит заткнуть патрубок после клапана, двигатель начинает работать ровно.

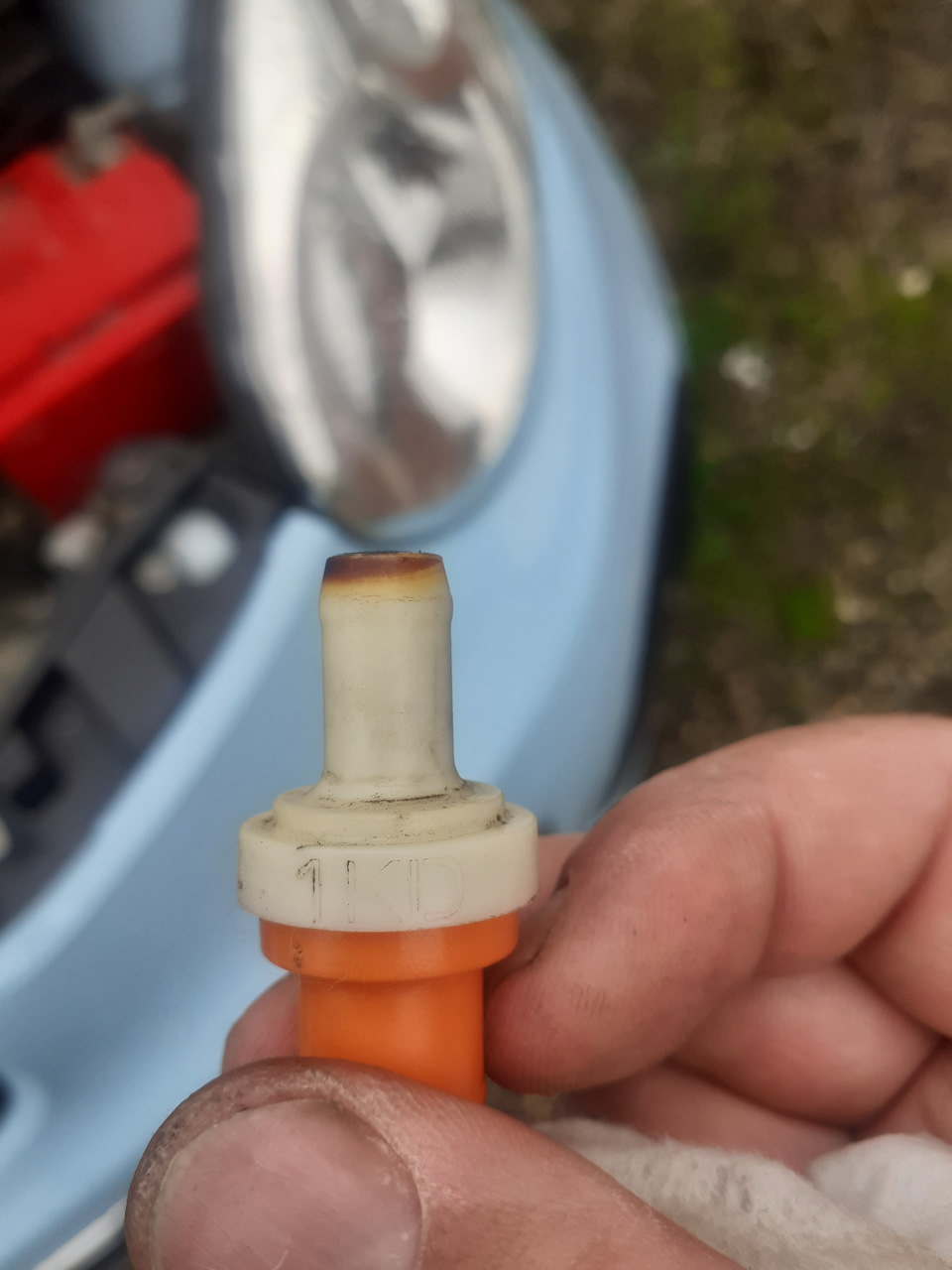

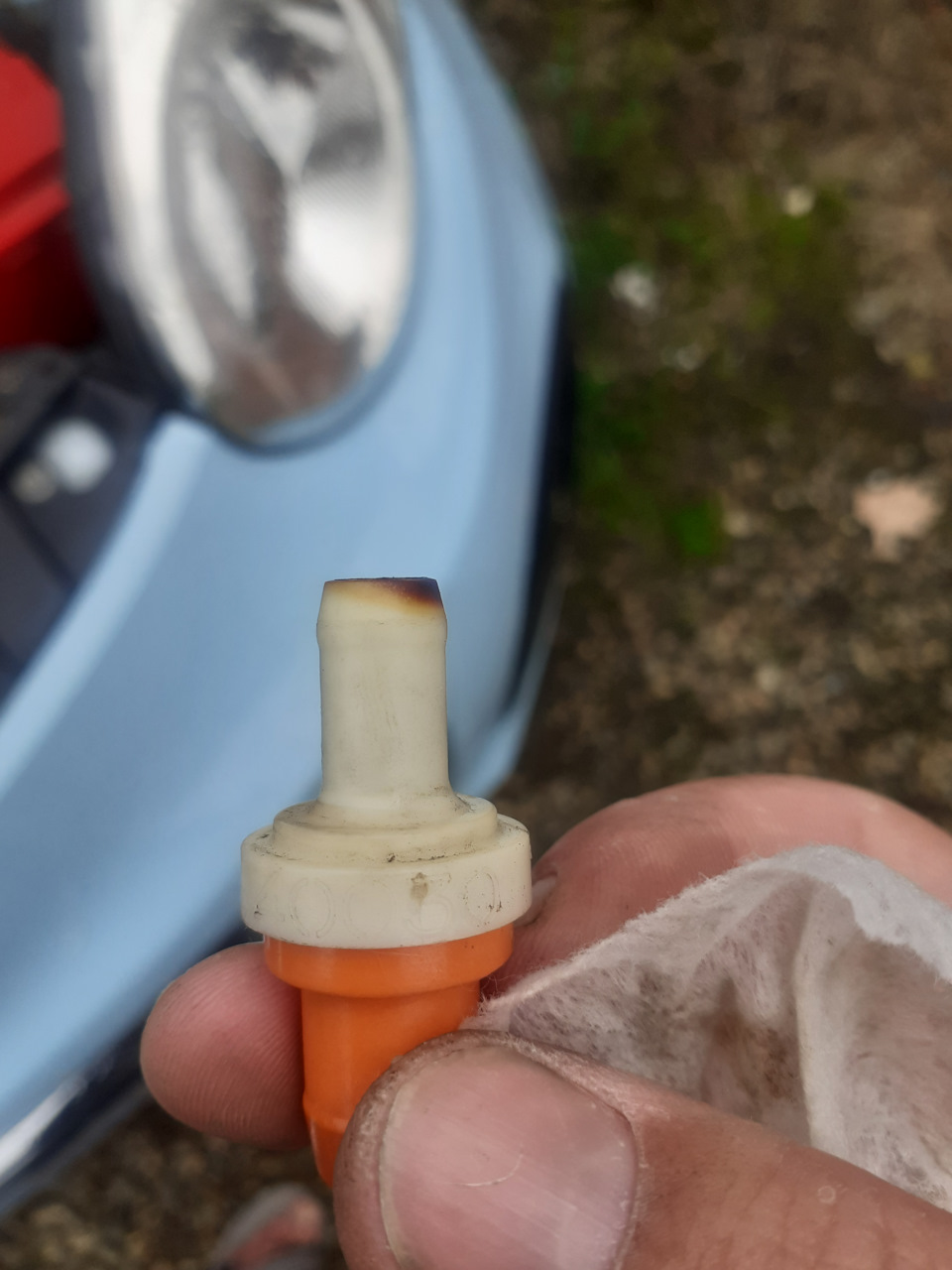

Сам клапан не был в мега-ужасном состоянии, но всё же был вычищен из баллончика тем, что попалось под руку (WD-40).
При попытке продуть его естественным компрессором (ртом��), в отличии от мембранных клапанов, которые я встречал ранее, продувается без проблем. Мембранные клапаны, обычно, затыкаются, если дунуть чуть сильнее. Тут же, как только не дул, всё тщетно. Думаю, он действительно рассчитан на очень большое разрежение. Хотя, может в этом и есть суть принудительной вентиляции. Кто знает, подсказывайте. А так, клапан полностью подвижный внутри. При попытке нажать на подпружиненную часть чем то тонким, продуваться перестаёт. То есть он герметичный, но дунуть так сильно в него не получается.
В общем, вот такая, коротенькая инфа. У кого есть опыт по чистке этого клапана, делитесь своим опытом в комментариях.
Ну и по традиции, всем ровных и безопасных дорог!
