Как поднять стекло если сломался электростеклоподъемник киа спектра

Ремонт водительского стеклоподъемника

Не работал стеклоподъемник водительской двери. Наконец и до него дошли руки.Купить новый всегда можно но дорого.Пробуем реанимировать старый.Нашел время с другом и Поехали.

Снял обшивку двери — снялась не сложно, что где откручивать поискал в интернет-инструкции.снял пакет который под обшивкой. Блок управления подъемниками был аккуратно разобран- все защелки остались целы. Отсоединили разъем который идет к двигателю стеклоподъемника и прозвонили его мультиметром. Блок исправно подает напряжение на двигатель. Значит проблема в двигателе.Идем далее.
Чтоб снять двигатель с направляющими необходимо спустить стекло.Проблема -стеклоподъемник то не работает!Пару раз ударил обратной стороной отвертки по корпусу двигателя нажимая кпонку то вверх то вниз — двигатель щелкал кое как. Друг руками спускал стекло с большим усилием а я держал кнопку вниз и бил все тем же обратным концом отвертки по корпусу двигателя. и вот стекло спущено и открылся доступ к двум шурупам, которые соединяют стекло и направляющую.Выкручиваем их и поднимаем стекло уже без направляющей обратно руками до верху. Пока стекло придерживал мой товарищ, откручиваем 4 гайки направляющей и три гайки двигателя и вытаскиваем этот комплект через нижнее отверстие в двери.
Чтоб стекло не падало и его никто не смог руками спустить, были выпилены и подставлены под низ стекла внутрь двери две палочки. Далее процесс происходил дома в тепле — погода не радовала.
вот он виновник

Разбираем- откручиваем два болтика и вытаскиваем корпус ротора преодолевая силу магнитов. выкручиваем этот ротор немного вытягивая его оттуда(по часовой или против не помню).

Внутри все было в графите и грязи. Почистили собрали- пошли проверять к машине- кое как заработал. Ну хоть тросики разработали. Обрадовало. Но кое как это не дело. Пошли обратно — разобрали и глянули на щетки — они стерлись и пружинка их почти не прижимала их к ротору. Вывод — нужны новые щетки.

Далее поехали в автолавку и купили какие то щетки в корпусе. Оказались щетки генератора на классику ВАЗ.вот он донор

Отрезаем старые щетки без проводка-косички и сравниваем с донором. Далее был процесс стачивания щеток по размерам старых тока чуть длиннее. Обычным кусочком средней шкурки Щетка точится хорошо — она из графита и меди, но руки все в графите.
Получилось примерно размером 4х4 мм и в длину 9 мм (от старых в длину оставалось 5 мм где-то). Больше 9 мм длиннее нет смысла делать, так как пружинка просто не сможет прижать такую щетку.

А вот уже и обе подточенные щетки

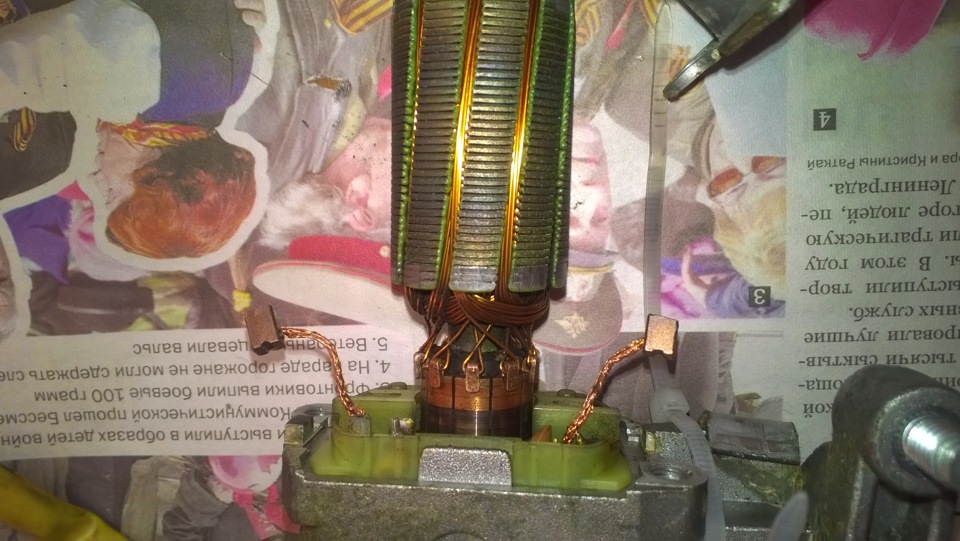

скручиваем хвостик новой щетки с остатком хвостика в двигателя и пропаиваем для надежности скрутку. Далее приподнимаем всю пластмасску(на фото зеленоватого цвета ) от корпуса — по-другому щетка не залезет. вставляем обе отогнув пружинки отверткой. спускаем пластмассу обратно в корпус.Вставляем ротор оттягивая щетки за хвостики. Собираем.
Идем снова проверять к машине- двигатель яро двигает планку в направляющей.
Если кнопки теперь стали работать наоборот то нужно просто перевернуть корпус ротора на 180 градусов.
Собираем все обратно: вытаскиваем дощечки, вставляем двигатель и направляющую, наживляем гайки и спускаем руками стекло.Вкручиваем шурупы в стекло через пластмассу направляющей и затягиваем гайки направляющей по старым меткам.
Если стекло поднимается криво- откручиваем гайки и сдвигаем направляющую чуть левее или правее.
Подсоединяем провода проверяем еще раз и ставим обшивку двери на место.

вот и весь ремонт. занял наверно часа 3-4. зато сэкономил примерно 3 тыс рублей.

Как поднять стекло если сломался электростеклоподъемник киа спектра

Навигация

Ссылки сообщества

Пользователи

Поиск по форуму

Поиск по метке

Расширенный поиск

К странице.

KIA Spectra Клуб — Форум КИА Спектра > Технический Форум > Электрооборудование > Проблема со стеклоподъемниками

Пользователь
Регистрация: 29.04.2010
Сообщений: 2,079
Пользователь
Регистрация: 29.04.2010
Сообщений: 2,079

Периодически отказывают стеклоподъемники на правой стороне, не реагируют ни на свои кнопки, ни на кнопки водителя, но при постановке на сигнализацию стекла спокойно поднимаются.Кто-нибудь сталкивался?

Пользователь
Регистрация: 28.07.2010
Адрес: Адыгейск
Сообщений: 2,058
Пользователь
Регистрация: 28.07.2010
Адрес: Адыгейск
Сообщений: 2,058
Чесно говоря нет, зимой правда зеркала примерзали и не регулировались, но это уже другое.
Пользователь
Регистрация: 29.11.2010
Адрес: Зеленоградск
Сообщений: 1,981
Пользователь
Регистрация: 29.11.2010
Адрес: Зеленоградск
Сообщений: 1,981

Передний правый стеклоподъемник сроду поднимает стекло еле-еле. И сдохнуть не может, чтобы спокойно проехать на сервис, и не выздоравливает, сцук

Пользователь
Регистрация: 31.12.2010
Сообщений: 2,171
Пользователь
Регистрация: 31.12.2010
Сообщений: 2,171

Передний правый стеклоподъемник сроду поднимает стекло еле-еле. И сдохнуть не может, чтобы спокойно проехать на сервис, и не выздоравливает, сцук

Пользователь
Регистрация: 23.03.2010
Сообщений: 2,133
Пользователь
Регистрация: 23.03.2010
Сообщений: 2,133
У меня зимой правое окно ваще премёрзло))
Пользователь
Регистрация: 13.01.2011
Адрес: Сурск
Сообщений: 2,207
Пользователь
Регистрация: 13.01.2011
Адрес: Сурск
Сообщений: 2,207

Это доводчики умирают.скоро вообще блок из строя выйдет.у меня так было с водительской дверью.пока стекло не встало.

Пользователь
Регистрация: 05.03.2011
Адрес: Вичуга
Сообщений: 2,117
Пользователь
Регистрация: 05.03.2011
Адрес: Вичуга
Сообщений: 2,117

Интересно, возможно ли поставить. не знаю, как это точно называется, может моторчик стекло-подъемника. Короче на спектре когда водительское стекло опускаешь, достаточно один раз нажать до конца, стекло само до конца опускается. У кореша на калдине можно так их все так поднимать и опускать одним нажатием (или подъемом) кнопки. Это было бы удобно, хотяб на водительском блоке. Можно ли такое инсталировать на наше авто? Извиняюсь за описание, аля Блонди

Не работает стеклоподъемник на Киа Спектра

Отдельные модели машин от мировых производителей имеют даже в «бюджетной» комплектации электрические стеклоподъёмники передних дверей, а некоторые автомобили имеют такие устройства на всех дверях. Будет не очень комфортно двигаться в машине, в котором окно открылось, а обратно становиться не хочет. О том, как можно избавиться от такой проблемы в вашем автомобиле — будем разбираться совместно.

Почему возможен отказ в работе стеклоподъёмников

Когда возникает такая проблема в холодное время года, что вдвойне неприятно, может быть примерзание стекла или троса в оболочке. Если это случилось, поможет тёплый гараж или стоянка, где произойдёт оттаивание. Также к механическим повреждениям можно отнести износ приводного троса и заклинивание его в оболочке. В таком случае может помочь только замена привода стеклоподъёмника.

Известны случаи, когда виновником отказа становился перекос направляющих для стекла из-за деформации двери или кузова. Устранение такого перекоса восстанавливает работоспособность механизма. Гораздо сложнее найти причину отказа по вине электрического привода.

Немного о причинах отказа электропривода

Стекло опускается, а затем становится на своё место с помощью электродвигателя и редуктора с исполнительным механизмом. Отказов может быть несколько видов:

• Не работает один стеклоподъёмник;
• Не работают все механизмы подъёма и опускания;
• Центральный пульт включает механизмы, остальные выключатели не отзываются.

Нельзя сказать, что это все виды неисправностей, могут быть и другие, просто эти встречаются наиболее часто. Алгоритм поиска для всех типов отказов примерно одинаков. Автоэлектрики поиск всегда начинают с проверки средств защиты, коими являются предохранители. Их в салонном блоке установлено несколько. Это F3 для главного выключателя, рассчитан на ток 20 Ампер. Также нужно проверить F11 и F12, они пропускают ток силой не более 25 Ампер.

Если после такой проверки положительный результат поисков поломки не достигнут, придётся разбирать дверную панель со стороны отказавшего механизма. Это нужно сделать для того, чтобы убедиться в исправности привода, а если точнее, то электромотора. Обрыв проводов в цепях питания случается крайне редко, чаще отказывает именно двигатель. Нужно убедиться в том, что питание от бортовой сети доходит до двигателя. Вольтметром проверяют его наличие на снятом с электромотора разъёме с проводами.

Если на разъёме имеется напряжение бортовой сети при включенном выключателе, ревизии подлежит мотор привода. В большинстве случаев виновником становятся изношенные медные щётки. Их замена восстанавливает работоспособность механизма подъёма или опускания стекла.

Неработающие стеклоподъемники: причины и способы устранения поломки

Электрические стеклоподъемники (ЭП) — это один из элементов транспортного средства, способствующих более комфортному управлению машиной. Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, — читайте ниже.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол. В саму систему входят такие компоненты:

• электродвигатели;
• выключатели, расположенные в дверях;
• проводка;
• стекла.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Видео «Замена ЭП в домашних условиях»

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор — канал В гараже у Сандро).
