Вискомуфта вентилятора: устройство, неисправности и ремонт

Вязкостная муфта вентилятора авто – как раз та деталь, о которой многие автолюбители знают не понаслышке, но об особенностях устройства которой не знают практически ничего. А ведь это весьма интересное в своей простоте устройство, которое ломается не так уж и часто – настолько оно надежно. Впрочем, грамотный автолюбитель должен знать об особенностях устройства и работы как крупных, так и мелких узлов авто чтобы в случае их поломки он мог быстро прикинуть, обязательна ли поездка на СТО буквально в тот же день, или с ремонтом можно повременить. Сейчас мы попробуем разобраться, как же устроена вискомуфта вентилятора охлаждения, каков принцип ее работы и даже как производить ее ремонт.

Вискомуфта Nissan Patrol Avto.pro

Подробно о принципе работы

Вязкостная муфта (вискомуфта) вентилятора – механизм, регулирующий скорость вращения вентилятора. Состоит из корпуса и двух рядов дисков, не имеющих жесткой связи. Передача энергии вращательного движения от ведущего вала к ведомому осуществляется за счет вращения жидкости, меняющей вязкость при изменении рабочей температуры двигателя.

На самом деле вязкостные муфты нашли применение не только в автомобильной индустрии, но даже в ветровой энергетике, которая сосредоточена на отнюдь немаленьких установках. А особенность данной муфты в том, что с ней возможна избирательная передача крутящего момента . Вязкостные муфты могут быть устроены по 2 схемам:

  1. Герметичный корпус с двумя или более турбинными колесами, оборудованными крыльчаткой. Одно колесо находится на ведущем валу, а второе на ведомом. Пространство вокруг них заполнено вязкой жидкостью на силиконовой основе. В случае, если турбинные колеса вращаются с разной скоростью, жидкость обеспечит передачу крутящего момента на ведомое колесо и синхронизирует их вращение;
  2. Аналогичный корпус с парой плоских дисков с выступами и отверстия, та же силконовая жидкость. Если вращение дисков синхронно, жидкость практически не перемешивается. Если ведомый диск отстает от ведущего, смешивание становится просто огромным. Изначально ничем не соединенные диски прижимаются друг к другу за счет быстрого расширения силиконовой жидкости. Именно такая дисковая система используется в вискомуфтах вентиляторах охлаждения.

Здесь стоит рассказать подробнее о т.н. дилатантной жидкости на силиконовой основе, которой заполнен герметичный корпус вискомуфты. Эта жидкость в обычных условиях действительно вязкая, но она сохраняет текучесть. А вот стоит начать ее перемешивать или нагревать, как она сгустится и начнет занимать несколько больший объем. Плотность при этом тоже изменится – дилатантная жидкость станет похожей на заставший клей. При отсутствии термических или механических воздействий она снова вернется в свое обычное жидкое состояние. Здесь нельзя не рассказать и об еще одном интересном момента: когда жидкость сильно перемешивается, она становится настолько вязкой, что вискомуфта блокируется.

Немного о применении вискомуфт

На сегодняшний день вязкостные муфты в автомобильной индустрии применяются всего в двух случаях, причем первый еще остается актуальным, но и от него постепенно отказываются. Итак:

  1. Для охлаждения ДВС. Те самые вискомуфты вентиляторов, которым посвящен данный материал, можно назвать исчезающим техническим решением. Устроено все предельно просто: на штоке закрепляется муфты с вентилятором, приводимым в движение через ременную передачу. Сама система хорошо себя показывается в зимний период, а вот летом вискомуфты вентиляторов показывают себя не так хорошо. Их вытесняют электронные вентиляторы, работающие в тандеме со специальным датчиком;
  2. Для подключения полного привода. Как показывает практика, сегодня в 70, а то и 80 процентах кроссоверов устанавливаются вязкостные муфты, отвечающие за подключение полного привода в автоматическом режиме. Но и их постепенно вытесняют электромеханические устройства.

Устройство вискомуфты вентилятора охлаждения

Запчасти на Hafei princip

PRINCIP/SAIBAO sedan (05 — )

Запчасти на Audi 80

80 sedan (89, 89Q, 8A, B3) (06.86 — 10.91)

Почему же вискомуфты в целом остаются актуальными? Причин несколько:

  • Они просты и весьма надежны;
  • Вискомуфты достаточно дешевы. Более сложная электромеханика обходится производителям автомобильных комплектующих дороже;
  • Они очень прочные. Корпус устройства вполне может выдержать давление от 15 до 20 атмосфер. Нередки случаи, когда автомобиль с вискомуфтой спустя 7 лет эксплуатации продают и его новый владелец не сталкивается с проблемой поломки устройства еще долгие годы.

Впрочем, недостатки тоже есть. Так, например, вискомуфты не слишком-то ремонтопригодны. В описаниях к данным устройствам почти что прямым текстом сказано, что они одноразовые и в целом их ремонт нецелесообразен. Кроме того, подобные устройства не рассчитаны на длительную эксплуатацию, хотя практика показывает, что работать они могут очень долго — приятное исключение из правил. Если вискомуфты используются в приводе, система оказывается не слишком эффективной – максимальный крутящий момент передается лишь при сильной пробуксовке передних колес, подключение привода вручную становится невозможным и т.п.

Зелена картка

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:

  • Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
  • Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
  • Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
  • Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
  • Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден , идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат. Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами «жидкость для ремонта вискомуфты», «масло для вискомуфт» или просто «силиконовая жидкость». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Вискомуфта BMW

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости. Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

  • Вязкостная муфта демонтируется и разбирается;
  • Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
  • После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости . Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
  • Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя подшипника, которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

  • Демонтировать вязкостную муфту;
  • Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
  • Устройство возвращают на место.

Вискомуфта Toyota Avto.pro

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта. Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Выбор нового устройства

Теперь давайте ответим на вопрос о том, как выбрать вискомуфту вентилятора охлаждения. Вести поиски проще всего в интернет-магазинах, поскольку здесь вы сможете если и не купить новое устройство, то хотя бы узнать код оригинала и коды всевозможных аналогов. О последних мы вскоре поговорим. Искать можно по:

  • VIN-коду ;
  • Данным автомобиля . Речь идет о марке, модели, годе выпуска и параметрах двигателя. Обычно такой способ поиска является основным в интернет-магазинах автозапчастей.

Конечно, важным параметром поисков является производитель конечного продукта. Многие автолюбители вполне оправданно не доверяют продукции фирм-упаковщиков. В случае вязкостных муфт брать можно продукцию даже таких фирм, так как, по сути, выпускают ее ограниченное число компаний, которые одновременно являются поставщиками на конвейеры крупных автомобильных концернов и чью продукцию реализуют даже упаковщики. Стоит обратить внимание на продукцию вот этих компаний:

  • Behr-Hella (Германия);
  • Nissens (Дания);
  • Mobis (Южная Корея);
  • Beru (Германия).

Весьма неплохие решения можно найти в каталогах фирм Meyle и Febi (Германия). Появившиеся относительно недавно польские и турецкие аналоги показали себя не так хорошо. Как правило, достойные производители вязкостных муфт одновременно выпускают и радиаторы, крепежные элементы и некоторые элементы трубопровода. Если вы уверены в каком-то производителе радиаторов, стоит поискать в его каталогах и нужную вам вязкостную муфту.

Вывод

Вязкостная муфта вентилятора охлаждения двигателя – простое и весьма надежное устройство, которое выходит из строя крайне редко. Диагностировать его поломку можно и не обращаясь к специалистам на СТО. Стоит лишь проследить за температурой двигателя и проверить работу вентилятора, как все станет ясно. Хоть ремонт вискомуфты не рекомендован многими экспертами, с ним справится даже новичок. Выбор новых устройств достаточно велик: есть продукция фирм-производителей из стран Европы, Америки и отдельных стран Азии (лучшие варианты), а есть автозапчасти от фирм-упаковщиков, лучшими из которых являются немецкие, американские и французские.

Вискомуфта вентилятора охлаждения

like

0 01 Ноября 2016

Вискомуфта вентилятора охлаждения

  • Вискомуфта вентилятора охлаждения
  • Принцип работы вискомуфты
  • Как проверить работоспособность вискомуфты радиатора?
  • Самостоятельный ремонт вискомуфты
  • Заправка рабочей жидкости
  • Замена подшипника

star star star star star star star star star

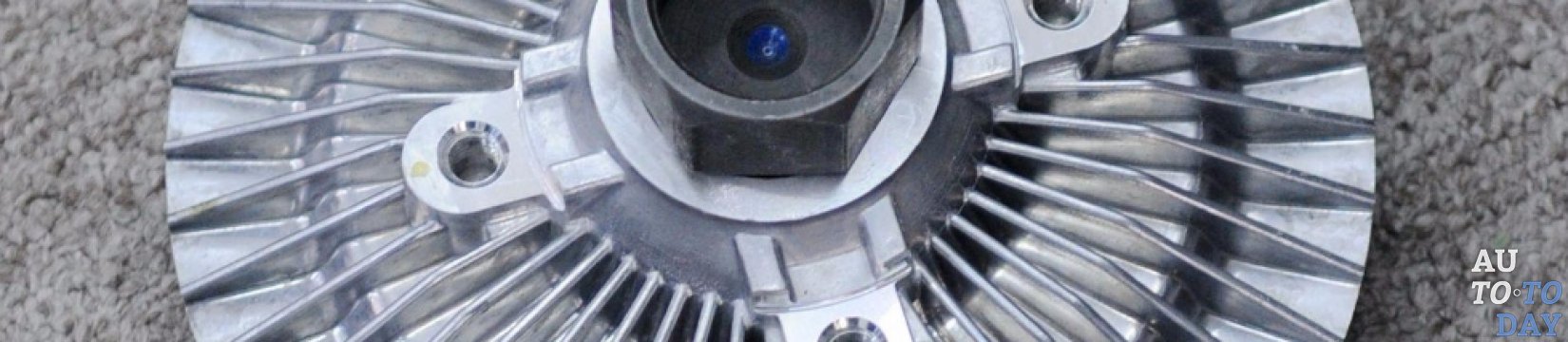

Вискомуфта

Детали, узлы и механизмы автомобиля рано или поздно выходят из строя. Не исключением является и вискомуфта вентилятора и многим автомобилистам будет полезно знать, как производить её ремонт самостоятельно. Не спешите отправлять вискомуфту в утиль, так как многие автовладельцы утверждают, что её ремонт не потребует особых знаний и усилий.

  • Принцип работы вискомуфты
  • Как проверить работоспособность вискомуфты радиатора?
  • Самостоятельный ремонт вискомуфты
    • Заправка рабочей жидкости
    • Замена подшипника

    Принцип работы вискомуфты

    Что такое вискомуфта вентилятора охлаждения? Это специальный механизм, который выполняет функцию избирательной передачи, что зависит от внешних условий, крутящего момента.

    —> Вязкостная муфта выглядит как корпус, который полностью герметичен, с расположенными внутри двумя рядами дисков. Один из них связывается с ведомым валом, второй с ведущим. Эти диски перемежаются друг с другом. Каждый из них имеет как отверстия, так и выступы, а расстояние между плоскостями дисков минимальное.

    Корпус вискомуфты внутри заполнен вязкой жидкостью, которая, зачастую, изготавливается на силиконовой основе.

    • Увеличение вязкости при возрастании интенсивности перемешивания.
    • Высокий коэффициент расширения во время нагрева.

    Когда автомобиль движется с постоянной скоростью, диски вискомуфты вращаются равномерно и масло между ними не перемешивается. Когда скорость ведомого и ведущего валов разнится, также различается и скорость вращения дисков. В результате этого вязкость жидкости увеличивается, и она воздействует на передачу крутящего момента к ведомому валу.

    Схема

    Когда разность скоростей вращения дисков очень велика, масло для вискомуфты становится настолько вязким, что она блокируется. Жидкость переходит в состояние, близкое к твёрдому.

    Как проверить работоспособность вискомуфты радиатора?

    Во многих эксплуатационных пособиях по ремонту автомобильной техники говорится, что следует проверить вращение вентилятора на холодном и горячем моторе. Там же пишется, что на холодном силовом агрегате при перегазовке частота вращений не изменяется, а на горячем существенно возрастает.

    Проверьте продольный люфт муфты вентилятора охлаждения, если такой наблюдается, значит ей требуется ремонт. Появившиеся при вращении посторонние звуки, в большинстве случаев свидетельствуют о том, что из строя вышли подшипники.

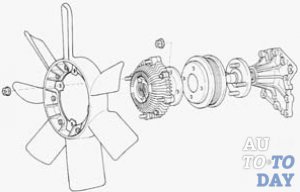

    Конструкция

    К неисправностям относятся также постаревшие уплотнительные сальники. Но чаще всего встречается такая неполадка, как утечка масла из разгерметизированного корпуса вязкостной муфты.

    Знаете ли вы? В начале двадцатого века братья Стенли установили скоростной рекорд. Сконструированный ими автомобиль мог развивать скорость до 200 км/ч. В скором времени они открыли гостиницу и стали предоставлять услуги пассажирских перевозок от железной дороги на своём паровом автобусе. То время и считается началом мирового автобусного туризма.

    Самостоятельный ремонт вискомуфты

    Гидромуфта вентилятора охлаждения не всегда требует полной замены в случае появления какой-либо неисправности. Постарайтесь в первую очередь отремонтировать деталь самостоятельно.

    Заправка рабочей жидкости

    Самая распространённая причина выхода из строя вязкостной муфты – это утечка силиконовой жидкости из корпуса. Самостоятельный ремонт заключается в замене жидкости.

    • Снимите вязкостную муфту и разберите её.
    • Осмотрите верхний диск механизма. На нём имеется пластина с пружиной, под которой есть отверстие. Туда и следует заливать силиконовую жидкость.
    • Очень аккуратно снимите штифт и залейте масло специальным шприцом.

    Важно! При этой процедуре вискомуфта должна находится строго в горизонтальном положении.

    Ремонт

    • Пятнадцати миллилитров вполне хватит для залития.
    • Залив силиконовой жидкости следует производить максимально аккуратно.
    • Не вынимайте шприц сразу же. Дождитесь пока вещество полностью не зальётся внутрь корпуса вязкостной муфты.
    • Протрите поверхность механизма от лишней смазки.
    • Поставьте на место штифт и монтируйте муфту на место.

    Важно! Если строение автомобиля не ваша сильная сторона, тогда лучше отложить самостоятельное проведение ремонта. Дело заключается в том, что обратная сборка деталей может оказаться весьма сложной.

    Замена подшипника

    Ремонт

    Очередной не менее частой причиной выхода из строя вязкостной муфты являются её подшипники. Главный признак такой неисправности – это появившиеся инородные шумы в радиаторе охлаждения автомобиля. Порядок работ по устранению данной поломки следующий:

    1. Прежде чем начать ремонтные работы, нужно снять вентилятор из главной конструкции силового агрегата. Нужно открутить три болта крепления, после чего муфта вентилятора системы охлаждения будет легко снята из моторного отсека.
    2. Теперь можно непосредственно заменять подшипник вязкостной муфты. Разберите узел и слейте жидкость полностью. Чтобы снять подшипник, возьмите специальный запрессовыватель. Подручные средства лучше отложить в сторону, так как деталь весьма хрупкая и может повредиться.1
    3. Установите новый подшипник и поставьте вентилятор на место. Залейте новую силиконовую жидкость в корпус вискомуфты.

    Важно! Часто найти специальный съёмник для подшипника вискомуфты достаточно сложно, так как он продаётся далеко не во всех специализированных магазинах. Относительно других деталей, то таких сложностей не возникает.

    Не все вязкостные муфты оборудованы специальным отверстием для слива силиконовой жидкости. Опытные ремонтники проделывают их самостоятельно, но новичкам мы этого делать не рекомендуем.

    Важно! И запомните, что при данном ремонте применять грубую силу категорически запрещено!

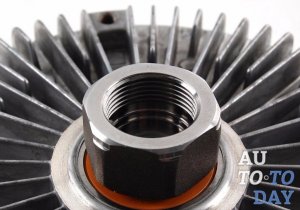

    Разобранная муфта

    Гидромуфта вентилятора в процессе работы не требует специального технического осмотра и обслуживания. Она без проблем эксплуатируется длительный срок. Но для большей уверенности в её дальнейшей бесперебойной работе следует следить за её чистотой.

    Нужно удалять даже малейшие загрязнения и потёки, ведь они могут мешать оптимальной работе. Загрязнённый механизм работает с запозданием и не нагревается до нужной температуры, что приводит к некорректному управлению вентилятором.

    Знаете ли вы? Слово «амфибия» пришло к нам из греческого языка и означает оно «тот, кто ведёт двойной образ жизни». Первый автомобиль-амфибия с ДВС был сконструирован в 1899 году в Дании.

    Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

    Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

    Вязкостная муфта вентилятора охлаждения (вискомуфта вентилятора) – устройство для передачи крутящего момента, при этом жесткой связи между ведущими и ведомыми элементами нет. Благодаря такой особенности:

    • крутящий момент может передаваться плавно и равномерно;
    • передача крутящего момента осуществляется избирательно.

    В целом, муфта вязкостная (муфта вентилятора) представляет собой достаточно надежный элемент с большим сроком службы. Однако в ряде случаев необходима проверка эффективности работы, а также замена или ремонт муфты. Подробнее читайте в нашей статье.

    Вязкостная муфта: устройство и принцип работы

    Вискомуфта вентилятора устройство

    Вискомуфта вентилятора (гидромуфта) является достаточно простым устройством и включает в себя следующие основные элементы:

    • герметичный корпус;
    • турбинные колеса или диски в корпусе;
    • колеса закреплены на ведущем и ведомом валу;
    • силиконовая жидкость (дилатантная) заполняет пространство между колесами.
    1. В целом, можно выделить два основных типа вязкостных муфт. Первый тип имеет корпус, внутри которого стоят турбинные колеса с крыльчаткой. Одно колесо крепится на ведущем валу, тогда как второе на ведомом валу. Силиконовая жидкость, являющаяся рабочим телом, выступает в роли связующего звена между турбинными колесами. Если колеса вращаются с разной скоростью, происходит передача крутящего момента на ведомое колесо, вращение колес синхронизируется.
    2. Второй тип муфты отличается от первого тем, что вместо колес стоит пара плоских дисков с выемками и отверстиями. При этом именно второй тип обычно используют в качестве муфты вентилятора охлаждения. При синхронном вращении дисков внутри корпуса муфты силиконовая жидкость почти не перемешивается. Однако если ведомый диск начнет отставать от ведущего, смешивание становится активным. Жидкость при этом меняет свои свойства (расширяется) и прижимает диски друг другу.
    3. Что касается жидкости, которой заполнен корпус устройства, на ней основан весь принцип работы вискомуфты. В состоянии покоя жидкость вязкая и текучая. Если же начать ее нагревать или перемешивать, жидкость сильно густеет и расширяется в объеме, меняется ее плотность.Если же вернуть жидкость в состояние покоя и/или прекратить нагрев, она снова станет вязкой и текучей. Такие свойства позволяют прижимать диски друг к другу и блокировать вискомуфту, «замыкая» диски.

    Где используются вискомуфты в автомобиле

    Как правило, вязкостные муфты в авто используются только в двух случаях:

    • для реализации охлаждения двигателя (вентилятор охлаждения);
    • для подключения полного привода (трансмиссия).

    Первый вариант отличается простым устройством. На штоке закрепляется муфта с вентилятором, который приводится через ремень от двигателя. При этом вискомуфты в этом случае более надежны, чем электрические вентиляторы, однако менее эффективны в плане производительности.

    Что касается подключения полного привода, подавляющее большинство кроссоверов имеют вязкостные муфты для автоматического подключения полного привода. При этом такие муфты сегодня постепенно вытесняются другим типом в виде электронных исполнительных устройств.

    Основная причина — вискомуфты не отличаются высокой ремонтопригодностью (фактически, они одноразовые), а также недостаточно эффективно передают крутящий момент. Например, полный привод подключается через муфту только тогда, когда передние колеса сильно буксуют, при этом нет возможности подключить муфту принудительно и т.д.

    Так или иначе, даже с учетом недостатков, вискомуфты простые в плане конструкции, дешевые в производстве, прочные и надежные. Средний срок службы составляет не менее 5 лет, при этом на практике встречаются 10-15 летние авто с пробегами по 200-300 тыс. км, на которых вязкостные муфты находятся в исправном рабочем состоянии. Например, система охлаждения на старых моделях BMW, где вентилятор охлаждения имеет подобное устройство.

    Как проверить вискомуфту

    Проверка вискомуфты радиатора охлаждения не является сложной процедурой. Для быстрой диагностики, вращение вентилятора нужно проверить на холодном, а также на горячем двигателе.

    Если выполнить перегазовку, на горячую вентилятор вращается намного быстрее. При этом на холодном двигателе частота вращения не увеличивается.

    Более тщательная проверка выполняется следующим образом:

    • На заглушенном моторе прокрутить лопасти вентилятора от руки. В норме должно ощущаться незначительное сопротивление, при этом вращение должно быть без инерции;
    • Дальше нужно завести двигатель, после чего в первые секунды от муфты будет идти небольшой шум. Чуть позже шум исчезнет.
    • После небольшого прогрева мотора нужно попробовать остановить вентилятор при помощи свернутого листа бумаги. В норме вентилятор остановится, при этом будет заметно усилие.

    Также можно снять муфту и нагреть ее, поместив в кипяток. После прогрева она не должна проворачиваться и активно сопротивляться вращению. Если горячая муфта проворачивается, это говорит об утечках рабочей жидкости на основе силикона.

    • Параллельно следует проверить устройство на продольный люфт. Наличие такого люфта четко указывает на то, что необходим ремонт гидромуфты вентилятора или требуется замена вискомуфты.

    Ремонт вискомуфты

    В том случае, если двигатель начал перегреваться, при этом проблема связана с вязкостной муфтой, можно попробовать ее отремонтировать. То же самое касается и муфты подключения привода. Официально муфта не ремонтируется, замена силиконовой жидкости не производится, подшипник не меняется и т.д.

    Однако на практике вполне возможно осуществить, долив такой жидкости или заменить подшипник, что нередко позволяет вернуть работоспособность устройству. Сначала нужно купить подходящее масло для вискомуфты (можно оригинал или аналог) или жидкость для ремонта вискомуфт универсального типа.

    1. Снять муфту с автомобиля;
    2. Разобрать устройство;
    3. Положить муфту горизонтально и снять штифт под пластиной с пружиной;
    4. Найти отверстие для слива жидкости (если его нет, сделать самостоятельно);
    5. При помощи шприца залить около 15 мл жидкости в муфту;
    6. Заливается жидкость малыми порциями (силикон должен растечься между дисками);
    7. Теперь муфту можно собирать и ставить обратно.

    Если при работе вискомуфты слышен шум, это указывает на поломку подшипника. Для замены подшипника вискомуфты сначала силиконовую жидкость сливают (затем после замены заливают обратно). Затем верхний диск снимается, съемником извлекается подшипник, параллельно стачивается развальцовка и ставится новый подшипник (закрытого типа).

    При этом важно понимать, что во время выполнения различных операций необходимо быть предельно аккуратным. Например, даже незначительная деформация диска муфты приведет к полному выходу устройства из строя. Также нельзя допускать попадания пыли или грязи внутрь устройства, запрещается удалять специальную смазку и т.д.

    Подбор и замена муфты

    Что касается замены, необходимо снять старое устройство и поставить новое на его место, после чего проверить работоспособность. На практике, больше сложностей возникает не с самой заменой, а с подбором запчасти.

    Для замены важно выбрать вискомуфту вентилятора охлаждения или муфту подключения привода надлежащего качества. Для этого потребуется узнать код оригинальной запчасти, после чего можно определить доступные аналоги в каталогах. Для точного подбора запчасти также потребуется VIN автомобиля, марка, модель год выпуска и т.д.

    Разобравшись с тем, какая деталь нужна, также следует обращать внимание на производителя. С учетом того, что вискомуфты выпускают всего несколько компаний, оптимально выбирать из ведущих производителей: Hella, Mobis, Beru, Meyle, Febi. Как правило, эти же производители выпускают и другие детали (радиаторы охлаждения, термостаты, узлы подвески и т.д.).

    Принцип работы вискомуфты вентилятора охлаждения радиатора и её замена на электровентилятор

    вискомуфта вентилятора ремонт своими руками

    В современных легковых автомобилях в системе охлаждения двигателя применяются электрические приводы вентилятора радиатора. На российских автодорогах можно встретить машины, оборудованные вискомуфтой, как средством привода вентилятора охлаждения радиатора.

    вискомуфта вентилятора ремонт своими руками

    Такие муфты, вследствие конструктивных особенностей, могут быть установлены только на автомобили с продольной установкой двигателя, то есть, с задним приводом. Большинство авто сейчас имеет передний привод, поэтому вискомуфту в системе охлаждения двигателя можно увидеть не часто.

    Не на каждом СТО есть специалисты, которые знают как проверить вискомуфту вентилятора охлаждения на работоспособность, выполнить её техническое обслуживание и ремонт.

    Принцип работы вискомуфты вентилятора охлаждения

    Данное устройство иногда именуют «вязкостная муфта». Ее ротор с помощью ременной передачи соединен со шкивом коленчатого вала двигателя. На некоторых автомобилях она устанавливается непосредственно на вал коленвала или распредвала.

    Конструкция вискомуфты имеет два диска, находящихся на близком расстоянии друг с другом, но механически не связанных между собой. Они расположены в закрытой полости. Один из дисков механически соединен с ротором привода и коленвалом (распредвалом). Другой диск приводит во вращение крыльчатку вентилятора, охлаждающего радиатор. Так как диски механически никак не связаны, то теоретически вращение двигателя передаваться на вентилятор не будет, он будет неподвижен.

    Видео — что такое визкомуфта и её принцип работы:

    При нагревании вязкостной муфты изменяются геометрические размеры биметаллической пластины, которая в ней установлена. Она открывает канал для поступления в полость, где находятся диски, вязких гели или масла, которые по мере заполнения полости вязко связывает диски. Для большего зацепления на дисках расположены дополнительные ребра или гребни, которые увеличивают степень зацепления. Таким образом, обеспечивается «вязкое» зацепление между дисками, соответственно, вращательный момент двигателя передается вентилятору радиатора, обеспечивается его охлаждение.

    По мере остывания, гель откачивается из камеры под действием центробежных сил, и вязкое соединение прекращается.

    Типовая конструкция вискосуфты, изображенная на рисунке, позволяет легче понять принцип её работы:

    работа вискомуфты вентилятора охлаждения

    2 — биметаллическая пластина;

    3,4 — впускные каналы B и А;

    6,7 — возвратные каналы;

    8 – задняя пружина;

    9 – передний резервуар;

    13 — корпус подшипника;

    14 — задний резервуар;

    15 — задняя пластина;

    17 — передняя пластина;

    В целом конструкция довольно сложная, поэтому стоимость новой вискомуфты высока.

    В некоторых случаях при неисправности вязкостной муфты, не позволяющей произвести ее восстановление, при отсутствии аналогов автовладельцы вынуждены переоборудовать автомобиль на систему с электровентилятором.

    Основные причины неисправности

    Если производить своевременное регламентное обслуживание вискомуфты, ее ресурс составляет не менее 200.000 километров пробега. Учитывая, что большинство автомобилей, на которых установлены такие приводы, имеют солидный пробег, владельцы этих авто сталкивались с проблемами вискомуфт не раз.

    К основным причинам неисправности можно отнести:

    • естественный износ;
    • изменение параметров биметаллических пластин;
    • износ подшипника;
    • биения крыльчатки вентиляторов (частичное разрушение крыльчатки);
    • вытекание геля, несвоевременная заправка, изменение структуры геля;
    • механические повреждения.

    Также преждевременному отказу от работы может сопутствовать засорение зоны обдува ячеек радиатора, загрязнение конструкции самой муфты.

    Признаки неисправности

    Главный признак неисправности вискомуфты – перегревание двигателя. Это происходит, в основном, если вытек гель, либо не вовремя срабатывает биметаллическая пластина. В таком случае, вентилятор при повышении температуры двигателя не начинает вращаться либо вращается на малых оборотах, не обеспечивая нормальное охлаждение радиатора.

    Обратная неисправность, когда вентилятор начинает вращаться на непрогретом двигателе, часто происходит при изменении физических параметров геля, выходе из строя многочисленных узлов вискомуфты, застывании смазки.

    Преимущества и недостатки

    Неисправность системы охлаждения является критической неисправностью автомобиля, при которой дальнейшее самостоятельное движение продолжать невозможно. Поэтому основная потребительская характеристика вискомуфты – надежность. С этой позиции, она выше, чем в случае электропривода вентилятора радиатора.

    Многим автовладельцам знакома проблема, когда после зимнего сезона приходится ремонтировать электроприводы вентиляторов радиатора, электронную схему управления системой охлаждения двигателя. В системе вязкостной муфты электрики и электроники нет, это большой плюс.

    Другим преимуществом вискомуфты является большая мощность, которую она может обеспечить на валу вентилятора. Теоретически эта мощность может быть равна всей мощности на валу двигателя внутреннего сгорания, то есть несколько киловатт. Электродвигатели вентиляторов радиатора легковых автомобилей имеют мощность порядка нескольких десятков Ватт. Поэтому в мощной сельскохозяйственной, строительной, военной технике до сих пор не отказались от применения вискомуфт.

    • сложность технического исполнения, трудность ремонта, проще и дешевле заменить её агрегатно (целиком);
    • имеет большую массу, оказывает механическую нагрузку на вал;
    • контроль температуры её включения не обладает достаточной точностью;
    • повышенная шумность на высоких оборотах двигателя;
    • при проведении регламентных работ необходимо производить заправку (дозаправку) вискомуфты гелем или маслом определенной вязкости, такие технические характеристики в справочниках найти сложно;
    • дополнительный отбор мощности двигателя.

    Эти и другие недостатки практически вытеснили вязкостные муфты из систем охлаждения двигателей внутреннего сгорания легковых автомобилей.

    Восстановление работоспособности системы охлаждения двигателя

    В случае отказа работы вискомуфты в первую очередь следует произвести её дозаправку маслом или гелем. Точных рекомендаций на этот счет нет, обычно приходится экспериментировать.

    Можно попробовать найти узких специалистов, но проще и дешевле найти б/у-шную на разборке. Если поиски исправной вискомуфты безрезультатны, можно подумать о замене системы охлаждения на обычную, с электрическим приводом.

    Видео — замена вискомуфты на электровентилятор на BMW:

    Можно установить электрическую систему охлаждения по упрощенному сценарию. Для этого понадобятся следующие комплектующие:

    • вентилятор охлаждения с электроприводом, который можно приспособить к вашему радиатору;
    • комплект проводов сечением не менее 6 кв.мм.;
    • предохранитель на 40 Ампер;
    • автомобильное реле на ток не менее 30 Ампер;
    • термореле, можно жигулевское на температуру срабатывания 87 градусов Цельсия.

    Термореле можно установить на радиатор либо на металлическую поверхность возле термостата методом приклеивания. Далее необходимо собрать электрическую схему включения вентилятора аналогичную вазовской. Такая простейшая схема без отказа может прослужить сезонов пять.

    Рекомендации

    Постоянно проверяйте момент срабатывания вязкостной муфты, особенно в теплое время года, контролируйте температуру двигателя в пробках. В случае приближения ее к критическим значениям всерьез задумайтесь о замене вискомуфты на электрическую систему. Кстати, эти две системы могут работать параллельно для большей надежности.

    Читайте какой автомобильный FM-трансмиттер лучше выбирать для использования.

    Почему горит лампочка заряда аккумулятора и что делать в таких случаях.

    Как настроить автозапуск https://voditeliauto.ru/poleznaya-informaciya/aksessuary-i-gadzhety-dlya-avto/signalizaciya-starline-s-avtozapuskom.html на сигнализации Старлайн.

    Видео — замена вискомуфты вентилятора охлаждения на Тойота Марк 2:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
