Как заменить лампу заднего хода на киа спортейдж 3

15.5 Замена ламп

Справа: Все лампы наружного освещения можно заменить, пользуясь только отверткой. Здесь показана замена лампы бокового указателя поворота. Порядок замены ламп описан ранее.

Слева: Замена неисправной лампы освещения номерного знака осуществляется также очень просто. Важно, наряду с правильной установкой штырькового соединения, проверить правильность установки оправы лампы и рассеивателя в корпусе фонаря, так как фонарь освещения номерного знака особенно подвержен воздействию влаги.

При снятии заднего фонаря для замены испорченной лампы сдавите две упругие накладки (показано стрелками) и выньте держатель лампы из фонаря (на рисунке держатель лампы левого заднего фонаря). Для проверки держатель лампы может быть подключен к разъему без заднего фонаря. На установленном фонаре проверьте правильность положения штырькового соединения. На рисунке обозначены:

1. Откройте дверь багажника и открутите в багажнике два винта крепления корпуса заднего фонаря.
2. Снимите пластиковое покрытие.
3. Отсоедините разъемы.
4. Снимите снаружи корпус фонаря.
5. Выньте держатель лампы из корпуса, сжав пластмассовые выступы.
6. Отсоедините штыковой затвор испорченной лампы и выньте ее из патрона.
7. При замене двухнитевой лампы стоп-сигнала и задних габаритов следите за тем, чтобы центрирующий упор был правильно вставлен в цоколь лампы.
8. Перед тем, как установить корпус светильника, при необходимости, очистите уплотнительную прокладку на вырезе кузова и нанесите на него небольшое количество силиконовой смазки.
9. Подсоедините разъемы и проверьте работу ламп.
10. Перед тем как закрепить винтами корпус светильника, проверьте правильность расположения пластмассового кожуха.

Задние противотуманные фонари

1. Откройте дверь багажника и снимите покрытие облицовки двери багажника.
2. Поверните держатель лампы против часовой стрелки и снимите его с корпуса лампы.
3. Отсоедините штыковой затвор, вращая против часовой стрелки, и выньте лампу из патрона.
4. При установке корпуса лампы следите, чтобы направляющие держателя лампы и ее корпуса были правильно соединены друг с другом. После этого зафиксируйте держатель лампы, вращая по часовой стрелке.

Выключатель огней заднего хода

Включение огней заднего хода происходит благодаря выключателю, расположенному в коробке пе-редач, когда на него нажимает соответствующая тяга управления при включении заднего хода.

1. Если при включенной передаче заднего хода фонари заднего хода не горят, то проверьте сначала плавкий предохранитель.
2. Если он исправен, то снимите провод с выключателя заднего хода и замкните контакты проволокой. Если фонари заднего хода загорелись, значит выключатель неисправен.
3. Если фонари заднего хода не горят, то неисправна проводка (если лампы накаливания исправны).

Лампа освещения номерного знака

1. Осторожно выньте фонарь из бампера, аккуратно подцепите отверткой.
2. Отжимая боковые удерживающие выступы, выньте корпус светильника из рассеивателя.
3. Выньте софитную лампу из пружинного крепления.

Слева: лампы внутреннего освещения или освещения вещевого ящика можно извлечь из держателей с помощью маленькой отвертки. Софитные 10- или 5- Вт лампы зафиксированы пружинным фиксатором.

Справа: отверткой приподнять кожух комбинированного светильника внутреннего освещения, чтобы заменить софитную лампу (7 Вт). Чтобы добраться до контактного соединения, нужно вынуть держатель лампы из потолка автомобиля. Для этого слева и справа сожмите пружинный фиксатор (показан стрелкой) к центру.

Софитная лампа (7 Вт) должна гореть при открытой двери и соответствующем положении выключателя. Она постоянно получает электрический ток непосредственно от аккумулятора. Для снятия плафона Вам понадобится тонкая отвертка или нож.

1. Выньте осторожно с помощью тонкой отвертки из корпуса фонаря кожух светильника (ослабив пружинный фиксатор) вместе с рассеивателем и фонариком для чтения.
2. Выньте неисправную лампу из пружинного держателя.

Дверные выключатели освещения

Неисправности в новых дверных выключателях освещения передних дверей остались в прошлом. Основным условием этого является правильно установленная пластмассовая уплотнительная манжета (1) вокруг наконечника выключателя (2). Окисленный и вследствие этого неработающий выключатель можно очистить и обработать контактным спреем. При необходимости проверьте штекерное соединение (3).

Внутреннее освещение включается и выключается при соответствующем положении контактного выключателя в стойке двери. Выключатели передних и задних дверей немного отличаются по своей конструкции. При неисправностях:

1. Передний дверной выключатель освещения: маленькой отверткой выньте выключатель из A-образной стойки и отсоедините разъем; при этом остальные двери должны быть закрыты.
2. Куском провода замкните оба контакта.
3. Если внутреннее освещение при этом работает, то причина неисправности — поврежденный коррозией дверной выключатель освещения. Выключатель следует заменить, аккуратные автолюбители могут открыть выключатель и зачистить контакты.
4. Задний дверной выключатель освещения: на установленном выключателе снимите резиновое покрытие и замкните оба контакта, при этом остальные двери должны быть закрыты.
5. Если освещение при этом работает, то причина неисправности — поврежденный коррозией дверной выключатель освещения. Это возможно при неправильно одетом резиновом покрытии.
6. Выньте дверные выключатели освещения из их гнезд.
7. Зачистите все контакты.
8. Если разъем контакта поломан или погнут, то дверной выключатель освещения следует заменить.
9. Оба выключателя: при снятии штекера следите за тем, чтобы провод не попал в стойку двери.
10. Если провод провалился в стойку двери, снимите напольное покрытие и, соответственно, облицовку B-образной стойки, чтобы иметь возможность вытащить провод.

Освещение вещевого ящика

Чтобы аккумуляторная батарея не села, софитная лампа работает только при включенных габаритах или основном свете.

1. Откройте вещевой ящик.
2. Тонкой отверткой выньте держатель лампы из гнезда.
3. Выньте софитную лампу (5 Вт) из пружинного крепления.
4. При монтаже крепления лампы следите за тем, чтобы разъем был хорошо соединен.

Renault 19 оснащен прикуривателем, который подсвечивается при включенном свете от 1,4 Вт лампочки накаливания.

1. Выньте пепельницу из средней консоли.
2. Осторожно выньте корпус прикуривателя с кольцом освещения из консоли. Возможно, придется воспользоваться тонкой отверткой.
3. Снимите наконечник провода.
4. Снимите кольцо освещения со штепсельной розетки. Для этого сожмите два удерживающих выступа в штепсельной розетке.
5. Замените лампу накаливания (оправа со штыковым креплением).

Освещение регулятора отопления

1. Снимите покрытие под переключателем (2 винта). Покрытие откиньте назад и снимите.
2. Снимите регулятор отопления и вентиляции (2 винта). Надавите на узел и вытащите его снизу из-под панели приборов.
3. Переверните регулятор отопления и вентиляции. Для обеспечения пространства для работы, при необходимости отсоедините разъемы.
4. Поверните оправу светильника против часовой стрелки и выньте ее, затем замените лампу накаливания вместе с оправой.

Фонарь освещения багажника

Фонарь освещения багажника включается на Renault 19 контактным выключателем, расположенным рядом с замком двери багажника. Корпус светильника с софитной лампой на 5 Вт расположен сбоку под накладкой в выемке.

1. Осторожно, с помощью тонкой отвертки, выньте фонарь освещения багажника из выемки.
2. Замените софитную лампу и проверьте ее работу.
3. Если лампа не горит, отсоедините провод от выключателя и подсоедините его к массе.
4. Если при этом лампа горит, то неисправен контактный выключатель.
5. Возможно также, что выключатель заело.
6. В этом случае снимите переключатель и несколько раз сильно нажмите и отпустите его.
7. Если проверка не принесла результата, замените выключатель.
8. Может быть, однако, что неисправна проводка.

Замена ламп заднего хода Киа Спортидж 3

С завода в фонаре заднего хода на Kia Sportage 3 установлены лампы W16W мощностью 16 Ватт. Для многих автовладельцев Спортиджа света заднего хода мало, поэтому вместо обычных ламп накаливания устанавливаются более яркие светодиодные. О том как заменить лампы заднего хода Kia Sportage и будет ли от этого толк читайте ниже.

Какие лампы выбрать для замены

Итак, как мы писали выше, с завода устанавливаются лампы W16W 12v/16W. Стоит отметить, что эти лампы в задних ход, а так же в дополнительные стоп сигналы ставятся на многих «корейцах». Цоколь у лампы W16W Точно такой же как и у лампы W5W разница у них лишь в мощности и размере колбы — у первой она больше до диаметру. Вместо штатных 16 ватных установить ярче лампы не получится, да и смысла в этом нет, так как лампы будут греться сильнее. Поэтому лучший вариант это в задних ход на Спортидж установить более яркие светодиодные.

Стандартные лампы W16W

• General Electric W16W 21513 от 15 руб
• KOITO W16W 1781 от 50 руб
• AYWIparts W16W AW1920014 от 16 руб
• NARVA W16W 17631 от 50 руб
• Osram 921 от 35 руб
• Philips 12067CP от 45 руб
• Bosch 1987302205 от 35 руб
• Маяк 61226б от 8 руб
• Диалуч 92295 от 12 руб
• Восхоd 82965 от 10 руб

Все цены указаны за 1 лампу. Это обычные лампы накаливания. С завода как правило устанавливают лампы Osram либо корейские KHA в розничной продаже их практически нет.

Светодиодные аналоги

• Philips 127916000KX2 от 450 руб компл
• Автосвет Avs-12T10-W от 50 руб штука (с линзой)
• Маяк 12T10-W/9SMD от 120 руб штука
• Маяк 12T10-W/10SMD5630 от 130 руб штука
• Маяк 12T10-W/13SMD от 160 руб штука

Есть так же и много других светодиодных аналогов. Для более яркого света, в задних ход советуем ставить светодиодные лампы с линзой или Cree диодами. Как правило производитель их Китай, но если найти лампы хорошего качества, свет от них будет яркий, а эксплуатация продолжительной.

Инструкция по замене ламп заднего хода

Для замены ламп нам потребуется либо крестообразная отвертка или ключ звездочка. Лучше конечно второе.

Открываем крышку багажника и видим два самореза крепления заднего фонаря. Их необходимо открутить.

Откручиваем и аккуратно потянув на себя вытаскиваем фонарь из пазов. Если меняете первый раз лампы и фонарь до этого не снимался, могут возникнуть небольшие трудности при его демонтаже.

Вытащив фонарь на пол оборота откручиваем и достаем серый патрон с лампой заднего хода. Снимаем старую лампу и производим замену.

Если ставим светодиодные лампы — проверяем полярность. То есть установили лампы включили задний ход, проверили если не работает перевернули лампу в патроне наоборот.

Ну теперь нам остается только произвести сборку в обратной последовательности и дождаться вечера когда можно будет поверить качество света ламп заднего хода.

Если установить качественные светодиодные лампы с хорошими диодами, свет улучшиться в разы — проверено.

Share the post «Замена ламп заднего хода Киа Спортидж 3»

Замена ламп заднего хода и в салоне КИА Спортаж / KIA Sportage на LED

В своем автосервисе на «Мельникова, 5» мы решаем любые задачи по автосвету. Чаще к нам обращаются для замены ламп головного света, но мы, разумеется, можем поменять вообще все лампочки на любой машине. Например, к нам как-то приезжал автомобиль KIA Sportage, владелец которого пожелал заменить штатные «стекляшки» в заднем ходу, а также в салоне на светодиоды с белым свечением.

Исходный свет ламп заднего хода.

Нет проблем, в задний ход мы поставим светодиодные лампы Osram Premium Cool White W16W, а для замены стандартных ламп в салоне будем использовать светодиоды Philips Ultinon LED C5W и Philips Ultinon LED W5W. Все выбранные светодиодные лампы светят в единой температуре – 6000 кельвинов , что на практике выглядит как холодный белый свет, поэтому цвет их свечения подойдет в тон, их свет не будет отличаться друг от друга.

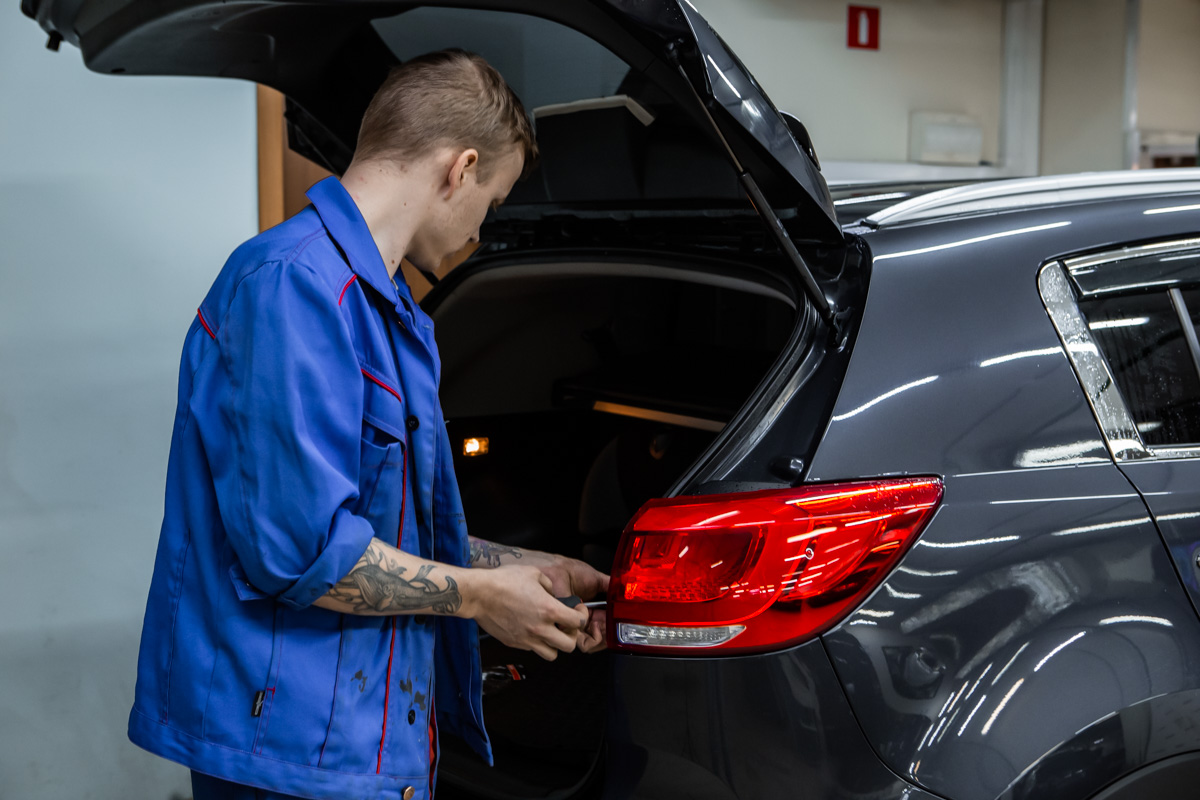

Демонтаж заднего фонаря и замена лампы заднего хода в нем.

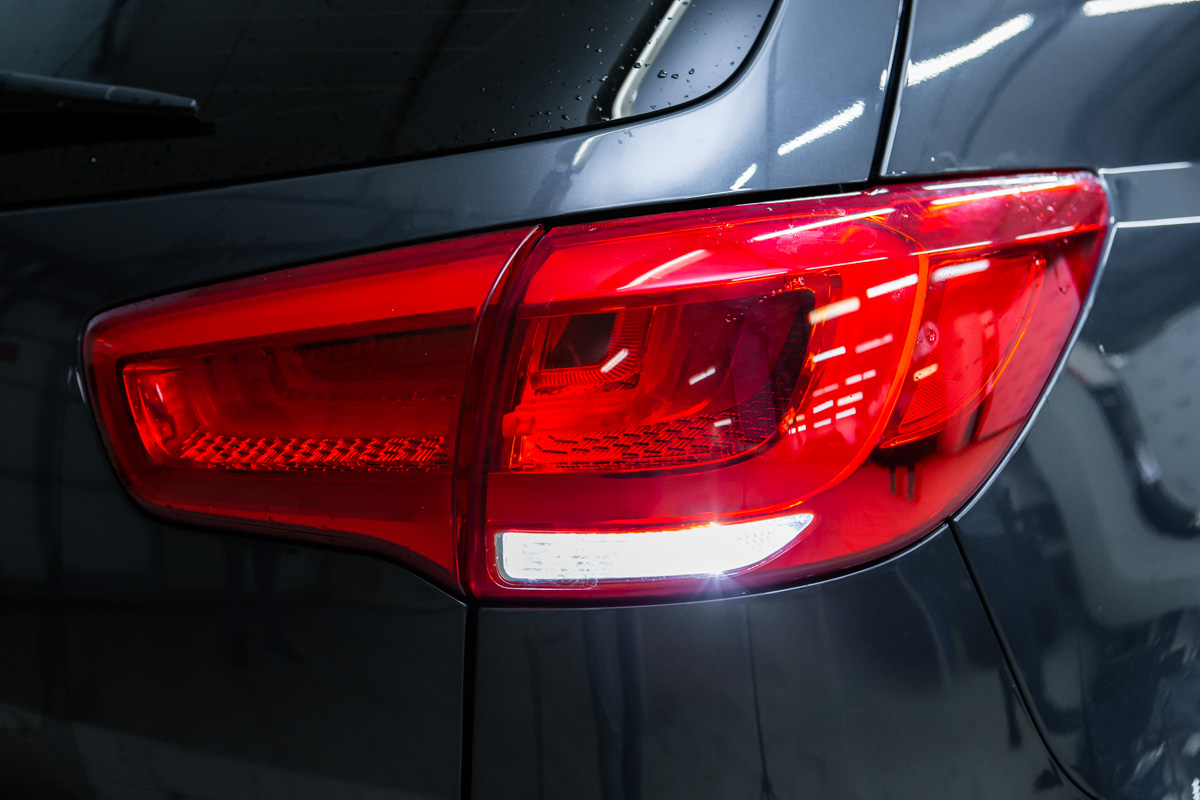

Итоговый свет заднего хода с новыми светодиодами Osram.

Что касается замены сигнальных ламп на КИА Спортаж, то для замены ламп в заднем ходу необходим демонтаж задних фонарей, но этот процесс в отличие от демонтажа фар головного света не требует много времени. Лампы в салоне также меняются без каких-то особенных сложностей, поэтому примерно на всю работу ушло порядка часа или чуть больше.

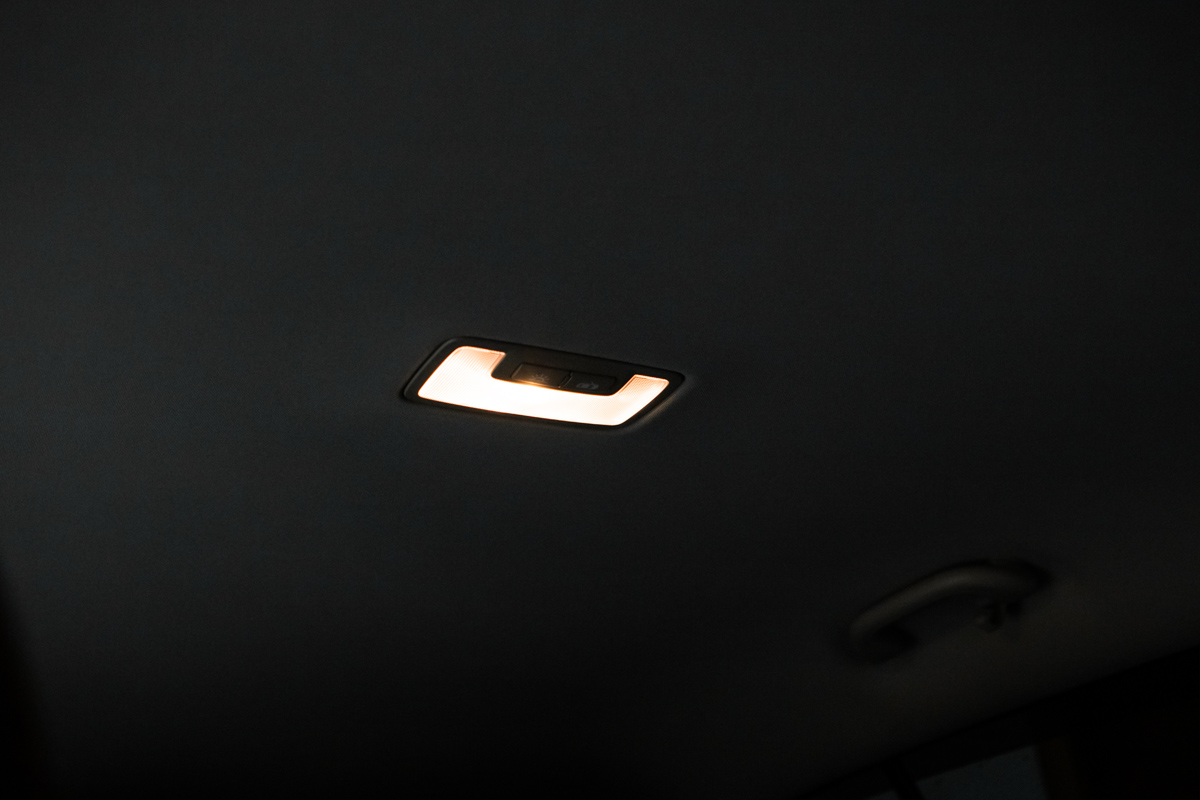

Штатный свет салонных ламп.

Вообще все больше автомобилистов отказывается от стандартных типов осветительных приборов, переходя на светодиодные технологии, которые демонстрируют куда выше яркость и заметно больший срок службы. Сигнальные лампы Osram и Philips пользуются большой популярностью за счет своей надежности – это проверенные лампы, на которые идет гарантия , чего не бывает в случае обычных «стекляшек», так как по закону РФ они не подлежат обмену-возврату.

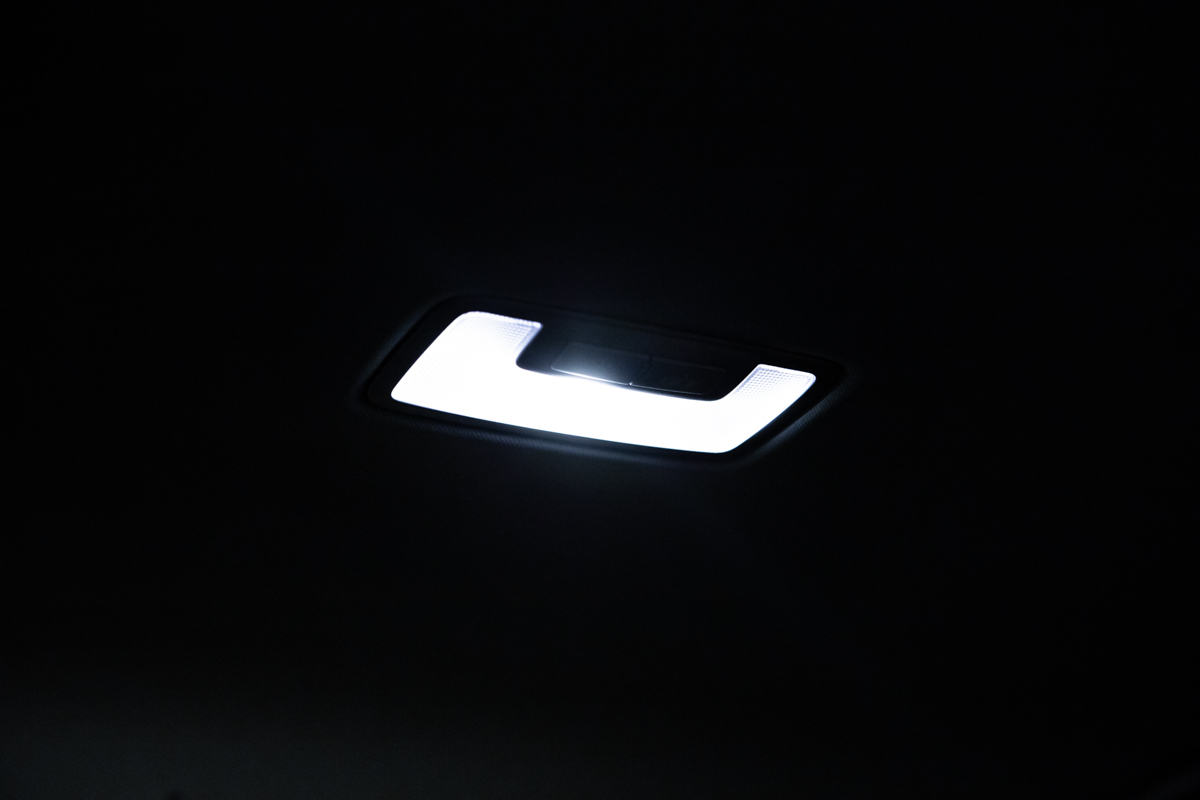

Свет салонных ламп после установки в них LED.

Осталось лишь посмотреть на итог нашей работы по замене ламп заднего хода и в салоне KIA Sportage: больше нет классического желтого света, теперь все лампочки светят ярко-белым свечением, которое выглядит куда солидней заводского.

Установленные продукты

Светодиодные габариты Osram W16W W16W Osram Premium Cool White — 9213CW-02B Больше света на 150%. Немецкое качество Philips. Гарантия 2 года. Код лампы: 42402XV2C1 —> 2 200 руб.

Светодиодные габариты Philips W5W W5W Philips VisionLED T10 6000K — 127916000KX2 Больше света на 150%. Немецкое качество Philips. Гарантия 2 года. Код лампы: 42402XV2C1 —> 1 500 руб.

Cветодиоды Philips С5W C5W 43мм Philips Ultinon LED 6000K (1 шт.) — 11864ULWX1 Больше света на 150%. Немецкое качество Philips. Гарантия 2 года. Код лампы: 42402XV2C1 —> 700 руб.

Записаться на установку светодиодных ламп

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

Другие работы по автомобилям KIA

Замена ксеноновых линз Kia Sportage (2016) на светодиодные модули Поменяли штатные ксеноновые линзы в фарах автомобиля Kia Sportage (2016) на светодиодные модули MTF-Light с ярко-белым свечением.

Стоимость выполненных работ
15500 &#8381
Цена указана только за работу, без учета запчастей

• Поменяли штатные линзы на LED-линзы
• Дополнительно отчистили стекла фар изнутри
• Гарантия на выполненную работу 12 месяцев

Установка LED-ламп в ПТФ KIA Soul (2023) Поменяли в противотуманных фарах автомобиля KIA Soul (2023) галогенные лампы на новые светодиоды XS-Light с белым свечением.

Стоимость выполненных работ
Цена указана только за работу, без учета запчастей

• Замена заводских ламп на светодиодные в противотуманках
• Работа выполнена без снятия бампера
• Усилили противотуманный свет по максимуму

Установка светодиодных ламп на Kia Soul (2023) Поменяли заводские галогенные лампы в ближнем свете автомобиля Kia Soul (2023) на яркие светодиодные лампы XS-Light с белым свечением.

Стоимость выполненных работ
Цена указана только за работу, без учета запчастей

• Установили светодиодные лампы в фары
• Работа выполнена без демонтажа бампера и фар
• Гарантия на лампы 18 месяцев, на работу — 12 месяцев

Замена штатных линз Kia Sorento II (2014) на светодиодные модули Поменяли штатные галогенные линзы автомобиля Kia Sorento II (2014) на светодиодные модули XS-Light с белым свечением.

Стоимость выполненных работ
15500 &#8381
Цена указана только за работу, без учета запчастей

• Установка светодиодных линз вместо галогенных
• Отчистили стекла фар изнутри щелочью
• Значительно усилили головной свет автомобиля

Замена галогена а фарах Kia Optima (2016) на светодиодные лампы Поменяли штатные галогенные лампы в фарах автомобиля Kia Optima (2016) на светодиодные лампы XS-Light с чисто-белым свечением.

Стоимость выполненных работ
Цена указана только за работу, без учета запчастей

• Установка новых светодиодных ламп в ближний свет
• Работа выполнена через капот без демонтажа бампера
• Дополнительно отполировали стекла фар до блеска

Замена ксеноновых ламп KIA Carnival (2018) Поменяли заводской ксенон в фарах автомобиля KIA Carnival (2018) на новые оригинальные лампы Osram Original.

Стоимость выполненных работ
Цена указана только за работу, без учета запчастей

• Установка новых ламп в ближний свет
• Для замены ламп потребовалось снять фары и бампер
• Также отрегулировали головной свет по прибору

Замена галогенных линз Kia Sportage (2018) на светодиодные линзы MTF Поменяли сильно выгоревшие галогеновые линзы в фарах автомобиля Kia Sportage (2018) на светодиодные модули MTF-Light с белым свечением.

Стоимость выполненных работ
15500 &#8381
Цена указана только за работу, без учета запчастей

• Установка новых LED-модулей с ярко-белым светом
• Отчистили стекла фар изнутри от грязи щелочным раствором
• Отполировали стекла фар снаружи до блеска

Замена заводских линз Kia Sorento (2014) на светодиодные модули MTF Поменяли сильно выгоревшие линзы в фарах автомобиля Kia Sorento (2014) на светодиодные модули MTF-Light с белым свечением.

Стоимость выполненных работ
15500 &#8381
Цена указана только за работу, без учета запчастей

• Установили в фары мощные LED-модули
• Отчистили стекла фар изнутри щелочью от грязи
• Также отполировали до блеска фары снаружи

Замена штатных ПТФ KIA Rio III (2011) Поменяли заводские сильно мутные противотуманные фары автомобиля KIA Rio III (2011) и сразу же установили в них светодиодные лампы.

Стоимость выполненных работ
Цена указана только за работу, без учета запчастей

• Замена заводских противотуманных фар на аналогичные
• Установка в ПТФ светодиодных ламп
• Гарантия на работу 12 месяцев

Установка LED-линз в фары KIA Rio III (2011) Поставили в галогенный рефлектор фар автомобиля KIA Rio III (2011) яркие светодиодные линзы XS-Light с чисто-белым свечением.

Стоимость выполненных работ
15500 &#8381
Цена указана только за работу, без учета запчастей

• Интегрировали в фары светодиодные модули
• Отчистили стекла фар изнутри и отполировали снаружи
• Гарантия на работу составляет 1 год

Замена ламп заднего хода на диоды

Давно думал заменить лампочки заднего хода, так как штатных не особо хватало чтоб разглядеть что то сзади в темное время, особенно с сумерки. Решил купить обычные светодиодные лампы, в простонародье именуемые «кукурузы». После замены стало гораздо, нет не так)).ГОРАЗДО лучше освещать пространство сзади! Теперь главное не ослепить машину сзади))). Замена заняла минут пять работы. Фото с телефона так что не судите строго! Спасибо всем за внимание! Всем чистой дороги!

Цена вопроса: 250 ₽ Пробег: 9 640 км
