Как проверить давление в топливной рампе ваз 2107 инжектор

Сброс и проверка давления в топливной системе ваз 2107

Сброс и проверка давления в топливной системе ваз 2107 производится в случае появления необходимости разгерметизации системы, вызванной различными ремонтными работами, связанными со снятием отдельных элементов. Проверка давления производится для выявления неисправности в работе электробензонасоса или регулятора давления в топливной системе.

Стоит помнить, что в топливной системе создается достаточно высокое давление, поэтому любые работы по разгерметизации необходимо выполнять на неработающем и остывшем двигателе. Полный спад давления происходит за 2-3 часа после остановки двигателя.

В случае если появляется необходимость провести разгерметизацию системы, давление в которой еще не спало, то необходимо сбросить давление насильно, для этого:

1. Отключите отрицательную клемму аккумуляторной батареи.
2. Вытащите предохранитель F3, который отвечает за цепь питания бензонасоса.
3. Подключаем аккумуляторную батарею и включаем двигатель, дав ему поработать несколько минут, до полной выработки остатков топлива в системе.

Теперь, когда давление стравлено, заглушите двигатель, обесточьте автомобиль и установите предохранитель на место.

В процессе эксплуатации автомобиля, так же появляется необходимость проверки давления. Проверку выполняют, либо согласно карте периодического осмотра технического состояния семерки или же для проверки работоспособности самого бензонасоса или регулятора давления, в случае обнаружения каких-либо деффектов в работе. Для проверки потребуется механический манометр с бензостойким целым шлангом со специальным наконечником, который подходит по диаметру под специальный проверочный колпачок на топливной рампе. Порядок проверки выглядит следующим образом:

1. Отворачиваем защитный колпачок.
2. Надеваем на наконечник шланг манометра и запускаем двигатель. Даем ему проработать несколько минут, пока давление не достигнет своей пиковой нормы. Если давление слабо набирается или не набирается вообще, то требуется замена электро-бензонасоса.
3. Теперь отсоединяем вакуумный шланг от регулятора давления и оцениваем рост давления, который должен составить 20-70 кПа. Если давление не увеличилось, то регулятор давления неисправен.

На этом ремонтные работы по сбросу и проверке давления в топливной системе ваз 2107 завершены. При выявление каких-либо неисправностей, производим необходимый ремонт.

ПРОВЕРКА И ЗАМЕНА РЕГУЛЯТОРА ДАВЛЕНИЯ ТОПЛИВА

Комментарии: Избранное: 0

Шаг 1

Признаками неисправности регулятора давления могут быть следующие:
– неустойчивая работа двигателя;
– двигатель глохнет на холостом ходу;
– повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
– двигатель не развивает полной мощности, недостаточно приемист;
– рывки и провалы в работе двигателя при движении автомобиля;
– повышенный расход топлива;
– повышенное содержание СО и СН в отработавших газах.

Шаг 2

Вам потребуются: шестигранник «на 5», ключ «на 24», отвертка, манометр (можно шинный).

1. Отверните колпачок клапана для контроля давления топлива на торце рампы (см. «Замена топливного насоса», п. 1). Обратите внимание на то, что в колпачке установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените кольцо или сам колпачок.

2. С помощью металлического защитного колпачка вентиля шины выверните из клапана золотник (такой же, как в шине колеса).

3. Подсоедините к клапану шланг с манометром. Закрепите шланг на клапане хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см 2 ).

Шаг 3

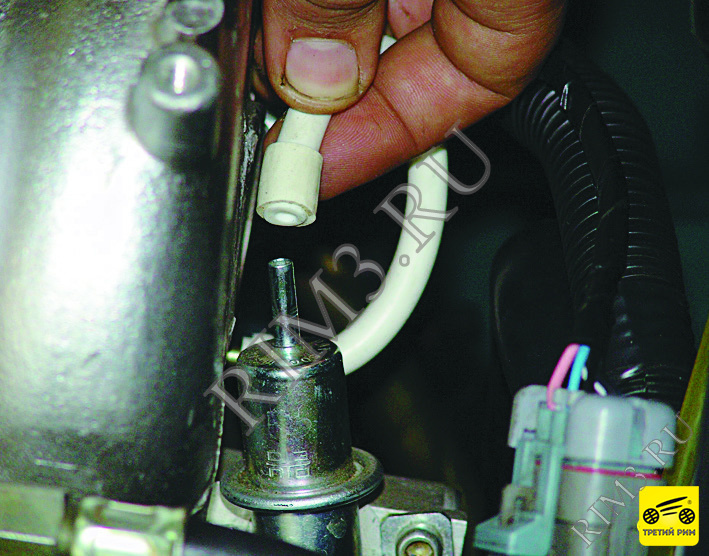

4. Отсоедините вакуумный шланг от регулятора давления. Давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см 2 ). В противном случае замените регулятор давления.

Шаг 4

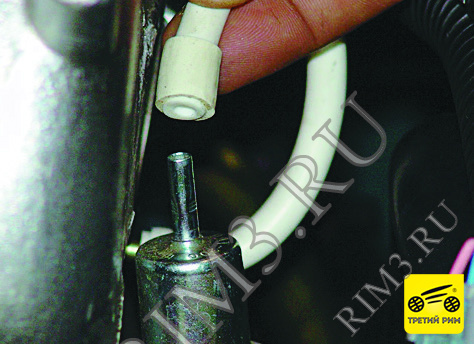

5. Для замены регулятора давления отсоедините вакуумный шланг от регулятора.

Шаг 5

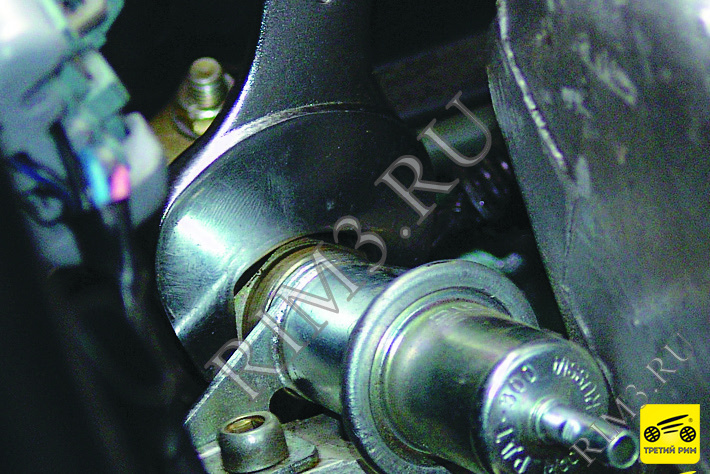

6. Отверните гайку трубопровода слива топлива.

Шаг 6

7. Выверните два болта крепления регулятора к топливной рампе.

Шаг 7

8. . извлеките регулятор из гнезда рампы и снимите его с трубки слива топлива.

Шаг 8

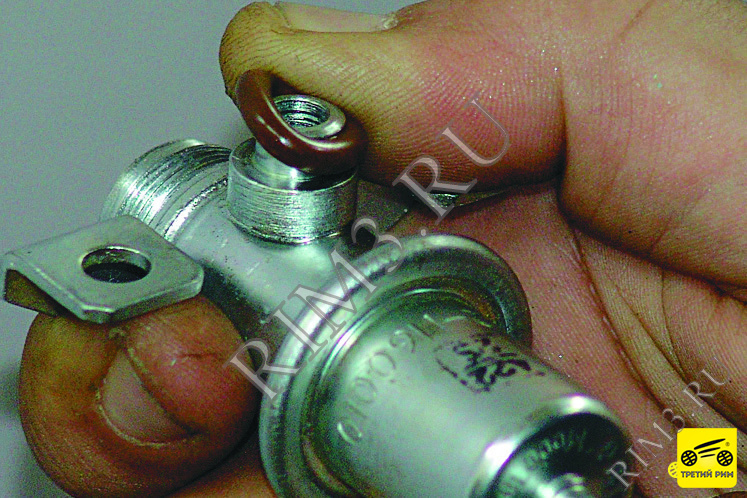

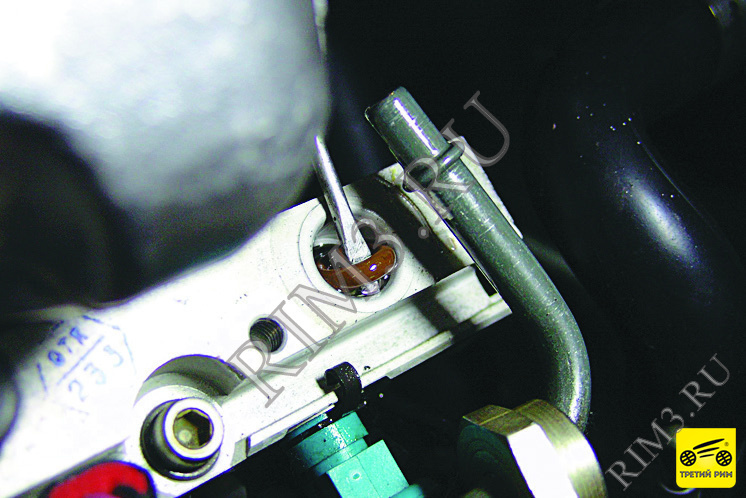

9. Если уплотнительное кольцо регулятора осталось в рампе, извлеките его.

Шаг 9

10. . и наденьте на регулятор перед установкой. Надорванное или потерявшее эластичность уплотнительное кольцо замените.

11. Устанавливайте регулятор в последовательности, обратной снятию.

• Комментарии

Не поладки ваз 2107 инжектор

Можно отсоеденить шланг от топливного фильтра и вставить туда обычный шинный манометр, включить зажигание и смотреть что показывает манометр.

Я не думаю, что шинный монометр покажет, хотя кто его знает…

манометр он и в Африке манометр =)
давление должно быть если не изменяет память 2.8 кг/ квадратный сантиметр, как раз в зоне действия шинного манометра.

Без машины

На рейке есть место где подсоединяют монометр, чем нибуть острым нажимаешь туда, если брызнет сильно то все нормально.

Спасибо за совет, попробую завтра найти (сегодня уже темно)…

как уже сказали на рейке есть штуцер, район клапана давления топлива в рампе, туда ставишь манометр, но не шинный и смотришь. Купить его можно в магазинах сети техком без проблем, да и не самый дорогой. Все остальные измерения это деддовский способ, типо брызнуло и всё гуд))))

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Давление бензина, как измерить, сколько должно быть

Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

ПРИЧИНЫ ДЛЯ ИЗМЕРЕНИЯ

• После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
• Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
• Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

• Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
• После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

ВЛИЯНИЕ НА РАБОТУ ДВИГАТЕЛЯ

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

ИЗГОТОВЛЕНИЕ МАНОМЕТРА ДЛЯ ПРОВЕРКИ СВОИМИ РУКАМИ

Устройство прибора для измерения давления в топливной системе:

1. механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
2. шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

КАК ИЗМЕРИТЬ?

• Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.
• Подключите прибор для измерения давления в разрыв штатной магистрали.
• Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.
• Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
• Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

КАКОЕ ДОЛЖНО БЫТЬ ДАВЛЕНИЕ В ТОПЛИВНОЙ РЕЙКЕ?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

• Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
• Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.

• Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.
