Сцепление ВАЗ 2110: замена диска своими руками
Следует сразу отметить, что замена сцепления на ВАЗ 2110 — это кардинальная мера по ремонту узла. В некоторых ситуациях вполне можно обойтись ремонтом, который позволит продлить срок службы действующего сцепления. Сегодня мы рассмотрим эти вопросы более детально в нашем материале.
Диск
Задачи сцепления
Сцепление разработано для того, чтобы крутящий момент, идущий от коленчатого вала на коробку передач, переходит максимально плавно.
Собственно, на этом описание назначения можно закончить.
Как оно работает и из чего состоит
У ВАЗ 2110 сцепление однодисковое, имеющее центральную нажимную пружину. Привод работает за счет троса. Кожух крепится одновременно к нажимному диску и маховику. Конструкция также предусматривает наличие ведомого диска.
Схема устройства
Заводская система сцепления для ВАЗ 2110 называется ВИС. Многие на нее жалуются из-за не очень эффективной работы, хотя другие уверены, что более достойной альтернативы для «десятки» не существует. Так что мнения на этот счет расходятся.
К главным компонентам системы относятся:
- Кожух;
- Картер с крышкой и опорными плоскостями, которыми агрегат крепится к раме;
- Ведомый и нажимной диск;
- Выжимной подшипник. Он отключает сцепление с муфтой;
- Маховик;
- Вилка выключения;
- Провод троса, который идет к педали (крайняя слева в салоне автомобиля).
Выбор
Если планируется просто замена диска, приобретать полностью новый узел не имеет смысла с финансовой точки зрения. Но когда старое сцепление оставляет желать лучшего из-за качества работы, стоит задуматься о полноценной замене агрегата.
Комплект
Сегодня рынок представлен обширным списком альтернатив европейского и китайского производства. Китайские запчасти использовать настоятельно не рекомендуем, а вот европейские аналоги стоит рассмотреть как замену ВИС.
Согласно проведенному исследованию среди владельцев ВАЗ 2110, определилась пятерка лучших комплектов для отечественной «десятки»:
Как мы уже отмечали, ВИС устанавливается стандартно и работает достаточно неплохо. Важным преимуществом по сравнению с европейскими аналогами является финансовая доступность. Но если кошелек позволяет, поменяйте старое сцепление на более качественное и дорогое.
В защиту системы ВИС отметим, что для ремонта часто хватает простой регулировки педали и подтяжки троса . А если собираетесь полностью менять ВИС на ВИС, это не влетит вам в копеечку.
Популярные проблемы и их решение
Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.
- Сцепление ведет. Причины могут быть такими:
- У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
- Ведомый диск имеет деформации. Тут поможет только замена;
- Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
- Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
- Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
- Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
- Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
- Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
- Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
- Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
- В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
- Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
Демонтаж, ремонт и замена
Выполнить замену сцепления на ВАЗ 2110 без снятия коробки передач можно, однако чаще всего применяют метод с ее демонтажем. Не обязательно снимать коробку, если вы просто хотите отрегулировать сцепление. А при ремонте не требуется сливать трансмиссионное масло.
Порядок проведения демонтажа и ремонта следующий:
- Отключите аккумуляторную батарею;
- Демонтируйте воздушный фильтр;
- Отключите жгут проводков;
- Приподнимите автомобиль;
- Справа ослабьте гайку привода сцепления и полностью открутите слева;
- Демонтируйте рычаг от подвески автомобиля, а также снимите шаровую опору;
- Открутите нижнюю защиту силового агрегата;
- Отключите тягу от коробки передач;
- Снимите картер сцепления и осмотрите его. Чаще всего на картере имеются трещины, изнашивается резьба или теряется «хватка» лап, удерживающих картер. Чтобы исправить ситуацию, трещины заваривают, а резьбу обновляют. Так картер сможет прослужить еще не один год;
- Поднимите с помощью домкрата двигатель, демонтируйте коробку передач, что позволит открыть доступ к узлу сцепления;
- На этом этапе выполняется ремонт, либо полностью меняется система сцепления. Все зависит от текущего состояния агрегатов.
Вполне возможно, что после замены или ремонта сцепление окажется достаточно тугим. Вновь выполнять разборку не придется, поскольку проблема решается путем регулировки педали хода, но уже со стороны салона автомобиля.
Как видите, сцепление для ВАЗ 2110 играет важнейшую роль, и следить за его исправным состоянием — прямая обязанность каждого автовладельца. Исправить проблемы, возникающие со сцепление, можно своими силами, не обращаясь на станции технического обслуживания. Но если вашего личного опыта, навыков и знаний недостаточно для подобных работ, лучше сразу обратитесь к специалистам.
Диск сцепления нажимной ВАЗ 2110-1601085
Аналоги Диск сцепления нажимной ВАЗ 2110-1601085 / Диск сцепления нажимной ВАЗ 2112-1601085 Реквизиты Товар / Товар / 59739 / Диск сцепления нажимной ВАЗ 2110-1601085 / 3.281 / 21100160108500 / 2110-1601085;корзина;21100-1601085-00 / 2110-128-клапанный двигательМаховик 2110не применяется для:Калины 1,6л с 8-клапанный двигателем / 1 / 14
Тюнинг механизма сцепления автомобиля ВАЗ 2110
Автомобиль Ваз 2110 и его последующие модифицированные версии (2111 и 2112) относятся к классу легковых, рассчитанных на пять посадочных мест.
Двигатель расположен в передней части, кузов несущей конструкции выполнен из цельного металла, сварной; сцепление автомобиля является сухим, однодисковым, имеет центральную нажимную пружину диафрагменного типа. Тип кузова моделей различен: 2110 – седан, 2111 — универсал, 2112 – хэтчбек.
Данному семейству автомобилей свойственно наличие четырехтактного двигателя с четырьмя цилиндрами и восьмью или шестнадцатью клапанами. Объём может быть 1,5 или 1,6 литра, а мощность варьирует от 52 до 66 киловатт. Имеет карбюраторную систему питания, либо с распределенным впрыском топлива.
Как устроено сцепление на автомобилях ВАЗ семейства 2110
Сцепление авто находится в картере, выполненном из алюминия. Он же с помощью трех болтов и шпильки прикрепляется к двигательной коробке и по конструкции присоединяется к коробке передач. Маховик и кожух соединяются посредством трех пар болтов.
Центровка кожуха происходит при помощи трех штифтов маховика, входящих в специальные отверстия в нем. Шесть пластин, выполненных из стали скрепляют кожух и ведущий диск.
Замена изношенного механизма
Замена осуществляется при следующих условиях:
- износ составляющих нажимной пружины более сантиметра;
- уменьшение усилий, прилагаемых к педалям, когда сцепление выключается (рабочий ход увеличивается), что является знаком того, что изношена основная часть поверхности на ведущем диске или осажена пружина.
На шлицах первичного вала КП устанавливается ведомый диск и пружинно-фрикционный демпфер вращательных колебаний. Его смена происходит при увеличении дисбаланса дисков в накладочной зоне свыше полсантиметра, в случае нахождения трещин, поднятия или неровного утончения, кроме того, если между заклепками и накладками расстояние сокращается ниже 0,3 миллиметра.
Свойства демпферной и нажимной пружин сцепления 12ой модели несколько отличны. В лепестках пружин находятся помеченные краской прорези, которые и являются отличительной чертой. Третья часть пружин меньше по размерам и размещаются ближе к основанию по сравнению со старыми моделями.
Диски машин позднего выпуска имеют ту же размерность, что и предыдущие, но более сильная нажимная плита помогает придавать более высокий вращательный момент. На ВАЗ 2110 можно поставить новые диски, а на новую модель нельзя поставить диски от более старой.
Читайте наш материал про то как правильно выбрать машину!
Технические особенности
Автомобили этой серии обладают тросовым беззазорным приводом сцепления (должно быть включено для осуществления движения). Ось предполагает наличие специального кронштейна для закрепления и установки педали сцепления. Верхняя часть прикрепляется к наконечнику троса. Другая его часть сцепляется с кронштейном на силовом агрегате, расположенном внутри моторного отсека. Проводящая линия троса соединена с вилкой, которая выключает сцепление автомобиля. На конце троса расположен резиновый чехол, предназначенный для защиты.
Регулировка
В регулировке привода участвуют 2 гайки, которые после стягиваются вместе. В окончании процесса смены сцепления происходит коррекция хода педали, отвечающей за него. Пропорционально пробегу увеличивается износ на накладках ведомого диска и педальный ход становится больше. Однако он не должен превышать максимальный, который равен 150 миллиметрам.
Модернизация системы
Если вы взялись увеличивать мощность двигателя, установленное на автомобиле заводское сцепление необходимо проапгрейдить, иначе оно не будет соответствовать приобретённым форсированным возможностям движка. Это происходит потому, что усиление мощностей (а в особенности вращательного момента) нередко увеличивается на 30% и более из расчёта от заводского, при этом значительно превышая установленную допустимую нагрузку на сцепление (при существующем запасе от 20% до 50% выше существующего вращательного момента). В таком случае диск постоянно пробуксовывает и должным образом не передаёт все мощности к колёсам от двигателя внутреннего сгорания (ДВС). Существенная доработка узла при этом просто необходима.
Коробка автомат на ваз 2110 не устанавливается в принципе, а вот виды тюнинга и доработок сцепления и механической коробки передач бывают различные. В общем, само сцепление включает нажимной и ведомый диски, остальные же немаловажные детали не относятся непосредственно к процессу тюнинга. Существуют два варианта конструкции – одно- и многодисковое, что является определяющим для количественной характеристики именно ведомых деталей. Подобные конструкции при относительно небольших размерах сообщают довольно сильный вращательный момент. Причиной этого явления является то, что в самом трении участвует намного больше, чем две поверхности для сообщения вращательного момента (четыре или даже более).
Сами же ведомые диски в конструкции нашего механизма также делятся на два вида – в зависимости от особенностей крепления шлицевых частей бывают с жёстким или демпферным типом крепежа. Диски, имеющие жёсткое крепление шлицевых частей, зачастую используются в изготовлении гоночных моделей для технически подготовленных авто, где приоритетным является увеличение жёсткости, относительной лёгкости и увеличение эффективности работы. Сцепления подобного рода не рекомендуют для установки на серийных автомобилях.
Тюнинг корзины на примере Ваз 2110
Зная, как устроено сцепление автомобиля можно прогнозировать последствие такого тюнинга: из-за появления большого количества нагрузок (ударных) результатом внезапного включения сцепления становится частичная или полная поломка и перегорание трансмиссии.
Установка же дисков с демпферами, функцией которых является полное устранение или хотя бы частичное смягчение резкого увеличения нагрузки при моменте удара, напротив, является рекомендацией для широкого ряда автомобилей.
Распространённый среди автомобилистов термин «корзина», означающий ведомый (нажимной) диск, представляет собой конструкцию, состоящую из корпуса и прижимных частей – плиты и диафрагмы. Для того чтобы усилить эту конструкцию, обычно усиливают непосредственно пружину диафрагмы.
Методы усиления диафрагменной пружины
- специальная тепловая обработка, призванная повысить характеристики плотности и упругости тела пластины;
- корректировка градуса угла давления на пластину;
- полная замена заводской пластины на другую (обязательно имеющую ту же форму, но из более прочной стали или с повышенной толщиной самого прута);
- создание комбинации из нескольких заводских или тюнингованых пластин.
Результатом этих усилий становится увеличение силы прижима на величину от сорока до двухсот процентов и, соответственно, повышение передачи вращательного момента.
Использование фрикцион из органики
Тюнинг сцепления, условно называющийся «фрикцион», происходит следующим образом. Непосредственно к телу нажимного диска прикрепляются специальные накладки (фрикционные), призванные выполнять основную часть работы соединения трансмиссии с двигателем. В наше время композиция из органических фрикционных накладок является наиболее распространённым материалом и используется почти во всех автомобилях; подходит также и для ВАЗ 2110.
Причинами такого явления становятся дешевизна и неприхотливость подобного вида накладок; они прекрасно подходят для езды с небольшими и средними нагрузками, поэтому обычно и устанавливаются в более чем в 90% серийных автомобилей. Фрикционные накладки придают большую плавность и мягкость процессу включения сцепления и старта автомобиля.
Срок службы
Гарантия работы установленного на заводе-производителе для передвижения со средней скоростью составляет от 60 до 160 тыс. км; с учётом повышения силы и динамики нагрузок на накладки, величина этого ресурса стремительно уменьшается вплоть до 10 тыс. км. Такие факторы, как резкий старт и долгое удержание педали сцепления в нажатом состоянии при переключении передач, при любом экстремальном стиле вождения являются дополнительными катализаторами для процессов разрушения. При этом сцепление, которое постоянно пробуксовывает, становится как бы «одноразовым».
С учётом того, что термостойкость наилучших накладок является константой и не превышает 250ºС (обычно равняется 200ºС), они довольно быстро нагреваются. Следствием этого является утеря коэффициента трения, а также их постепенное высыхание и трещины с последующим высыпанием.
Применяемость различных видов материалов у автопроизводителей
Расхожее мнение о неудобности применения органических накладок в гоночных целях ошибочно. У каждого производителя есть приоритетные материалы и технологии, которые участвуют в производственном процессе.
Динамические показатели, такие как мягкость включения и долговечность являются разными для деталей, выпущенных на одну модель машины конкурентными производителями. Однако они не меняют принцип работы сцепления автомобиля, видео о котором можно найти на множестве авто-порталов.
Неорганические материалы для накладок
Органические материалы для накладок с наполнителем могут включать в себя части керамического наполнителя, углеродного волокна и кевлара. Производство данного сырья должно было стать альтернативой органической основе. Из преимуществ фрикционных качеств можно выделить повышенную четкость работы сцепления. Они также являются в несколько раз более долговечными. Обладают высокой теплостойкостью (более 350 С).
Достоинства кевлара
Кевларовое волокно до автомобилестроения применялось в авиационной и космической отраслях, где материалы должны быть прочными и легкими одновременно. Истирание кевларовых накладок происходит в разы медленней, чем органических. Они обладают также высокой стойкостью к влиянию повышенных температур и не ускоряют износ рабочих поверхностей маховиков и прижимного диска. Трудности заключаются в монтаже и обкатке.
Металлокерамика
Тюнинг машины ваз 2110 включает в себя ещё один вид накладок, основой для которых является металлокерамика, устанавливается при использовании сцепления в предельных условиях. Металлокерамика производится из алюминия, чугуна и меди. На ведомых дисках получается высокий коэффициент трения и теплостойкость.
светодиодная подсветка для авто — отличное решение!
Как улучшить тормозную систему у ВАЗ 2107 вы узнаете в нашей подробной статье.
Красота автомобиля — важный момент. Как правильно произвести полировку вашей машины вы узнаете в материале по http://avtopolza.ru/kuzov/polirovka-avtomobilya-rukovodstvo-dlya-nachinayushhix/ ссылке.
Применяются в автоспорте, так как увеличивают крутящий момент в два раза при одинаковых размерах дисков. Их недостатком является негативное влияние на маховик и прижимной диск корзины. Поэтому редко используются для езды по городу.
Одним из лучших из используемых для накладок материалов являются углеродные композиты. Они являются самыми стойкими из всех возможных, но и самыми дорогими.
Инструкция по замене сцепления ВАЗ 2110 своими руками
Приветствую вас друзья в разделе сайта по ремонту автомобилей своими руками. Подтвержденным фактом является, то, что со временем сцепление на ВАЗ 2110 начинает себя вести не совсем хорошо и часто выходит из строя. Эти поломки неприятны и порой происходят в самый не подходящий момент, но от этого не куда не денешься.
Что бы быть готовым к некоторым из них нужно изучить признаки износа деталей сцепления. Так же иногда необходима замена сцепления ВАЗ 2110, в случаях невозможности его регулировки.
Верными признаками выхода из строя или предстоящей неисправности сцепления являются следующие признаки:
- Пробуксовка сцепления, это когда водитель при движении автомобиля резко жмет на педаль газа, движок набирает обороты, а машина слабо или вообще не разгоняется.
- Беспричинное увеличение расстояния хода педали, и ослабление усилия прилагаемого для этого.
- Запах фрикционных накладок диска сцепления.
- Затрудненное переключение всех передач.
- Заметные рывки когда вы начинаете трогаться с места.
Такие признаки являются основными, которые извещают опытного водителя о предстоящем выходе из строя, но бывают и форс-мажорные обстоятельства, которые приводят к поломкам, требующим ремонта.
При любой непредвиденной поломке необходимо знать, что поломалось, и как устранить проблему.
Возможно, если вам будет знаком алгоритм замены сцепления ВАЗ 2110, ВАЗ 2114 или ВАЗ 2109, так как он практически одинаков, то это поможет вам самостоятельно устранить неполадку, даже, когда нет рядом автомастерских.
Это можно сделать своими силами, при этом не потребуется даже снимать коробку передач полностью.
Самостоятельная замена сцепления ВАЗ 2110
Шаг 1. Перед тем как провести замену деталей сцепления вам необходимо автомобиль поставить на подъёмник, эстакаду или смотровую яму. Без них можно обойтись, но это значительно будет труднее.
Шаг 2. В самом начале отсоедините аккумуляторную батарею от бортовой сети. Затем нужно демонтировать корпус воздушного фильтра, что бы свободно добраться до болтов соединяющих коробку с двигателем, также сверху нужно открутить болты стартера и болт крепления кронштейна модуля зажигания.
Шаг 3. Незабываем отсоединить трос сцепления он крепится двумя гайками к кронштейну на коробке передач и отворачиваем трос спидометра. Фишку на датчик скорости необходимо тоже вытащить.
Шаг 4. Снимаем переднее колесо со стороны водителя, после чего необходимо демонтировать защиту двигателя, если она у вас есть. Откручиваем растяжку от кронштейна крепления (краба), два болта шаровой опоры и рычаг передней подвески и все вместе снимаем.
Шаг 5. На самой коробке передач разъединить разъём заднего хода, который находятся непосредственно на ней. Справа находится треугольная пластина прикрепления к корпусу реактивной тяги, проходящая от кулисы переключения передач.
Предварительно пометить точное расположение тяги кулисы в гнезде для облегчения последующей сборки, метку сделать можно ножовочным полотном по металлу. После необходимо отпустить весь крепеж коробки.
Шаг 6. Далее поддомкрачиваем двигатель и подвешиваем его с помощью подсобных механизмов. Сдвигаем КПП, предварительно открутив подушку.
Переместив КПП в сторону, подставляем под нее специальную подставку. КПП будет находится в подвешенном состоянии и висеть на приводах.
Шаг 7. После этого откручиваем корзину сцепления, вытаскиваем диск, демонтируем выжимной подшипник. Далее проводится замена диска сцепления, замена корзины сцепления и замена выжимного подшипника, все эти детали меняются вместе.
При смене всех деталей вы получите более надежный ремонт с большим ресурсом эксплуатации. Но если сменить только что то одно, то надёжность всей системы, ни кто не сможет гарантировать.
При сборке необходимо предусмотреть некоторые нюансы.

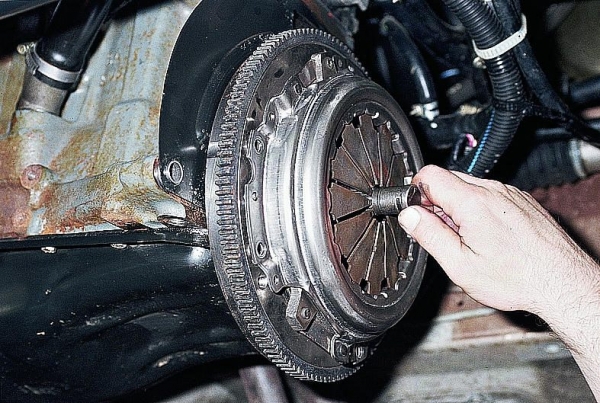

Например, при центровании диска ведомого обычно применяют специализированную оправку или первичный вал, это делается для того чтобы потом без проблем воткнуть коробку передач. То есть что бы шлицы первичного вала КПП свободно вошли в шлицы диска сцепления.
