Что такое радиатор и для чего он нужен?
0 20 Октября 2015
Что такое радиатор и для чего он нужен?
- Что такое радиатор и для чего он нужен?
- 1. Как выглядит радиатор и для чего он нужен в машине
- 2. Возможные поломки радиатора
- 3. Ремонт радиатора
Ни для кого не секрет, что современный автомобиль приводится в эксплуатацию во всевозможных климатических и дорожных условиях. К сожалению, слишком длительная работа транспортного средства неуклонно толкает к ухудшению состояния и технических сбоев. То, что определяется способностью исполнять намеченные функции и установки без лишних поломок и нарушения заданных параметров, называется работоспособностью автомобиля в целом, или же его отдельных агрегатов. Она, в свою очередь, зависит, во-первых, от надежности, которая подразумевает безопасную перевозку пассажиров или грузов.
- 1. Как выглядит радиатор и для чего он нужен в машине
- 2. Возможные поломки радиатора
- 3. Ремонт радиатора
—>В наше время, каждый автомобилестроитель целится на повышение надежности своих моделей, производит усовершенствование конструкций транспортных средств, их функций, параметров и производительности. Во внимание берутся также и такие характеристики надежности как сохраняемость, ремонтопригодность, а также безотказность. Главной целью каждого производства является модернизация моделей, которая предполагает придание им более высокого потребительского качества, отвечающего всем современным параметрам и требованиям.
Для того, чтобы ваш автомобиль долго служил вам «верой и правдой», нужно чутко присматриваться к его внутренней «начинке», вовремя обнаружить неисправность того или иного агрегата и должным образом произвести ремонт. В нашей статье мы поговорим о такой неотъемлемой части автомобиля как система охлаждения, ведь от того, качественно ли охлаждается двигатель транспорта зависит и дальнейшая работа его механизмов. Мы не будем описывать всю систему охлаждения, а возьмем на рассмотрение только ее отдельную, очень важную часть, которой является радиатор. Что это, для чего он нужен и какие виды неисправностей вас могут ожидать – на все эти вопросы мы постараемся ответить. Итак, начнем.

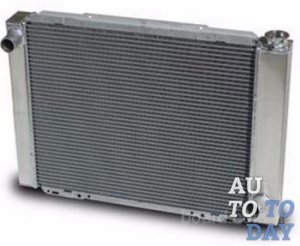

1. Как выглядит радиатор и для чего он нужен в машине
Все те процессы, которые приводят автомобиль в движение берут свои истоки в двигателе внутреннего сгорания (ДВС). Благодаря электрической искре, происходит воспламенение топлива внутри ДВС, а в период его сгорания в цилиндрах образовывается тепловая энергия. Потом, происходит преобразование тепловой энергии в механическую, которая, в свою очередь, создает тот, необходимый для старта движения автомобиля, момент. Очевидно, что во время эксплуатации двигатель сильно нагревается (такой температуры стало бы достаточно для обогрева двух домов среднестатистических размеров!).
Если вовремя не охладить двигатель и допустить превышение рабочей температуры, то это может грозить перегревом двигателя и соответственно его поломкой. Для того, чтобы предотвратить поломку и используется целостноя уникальная система охлаждения двигателя, в которую входит и сам радиатор. Давайте разбираться «что это и с чем его едят».
Радиатор – это такое устройство, которое позволяет отвести тепло от жидкости, находящейся в системе охлаждения двигателя. Без него процесс охлаждения жидкости просто невозможен. Чаще всего радиатор находится в передней части капота и способен пропустить сквозь себя огромнейшее количество встречного воздуха, таким образом выводя лишнее тепло в атмосферу. Если говорить кратко о строении радиатора, то можно сказать, что он состоит из трубочек и многослойных пластин металла, благодаря которым увеличивается площадь соприкосновения с воздухом.
Если рассматривать конструкцию более детально, то составляющими радиатора являются сердцевина, которая собственно и составляет охлаждающую часть, а также верхние и нижние коробки (бачки), которые имеют в своем распоряжении специальные патрубки. Рассмотрим каждые составляющие по-отдельности.
Сердцевина радиатора имеет трубчато-пластинчатую конструкцию. Это ряд овальных трубок из латуни, которые располагаются в шахматном порядке. В свою очередь, трубки спаяны с ребрами охлаждения.
Говоря о верхней коробке радиатора, то она оборудована горловиной, которая имеет в своем распоряжении герметичную пробку с впускным и выпускным клапанами. Нижняя коробка оснащена краном, который сливает охлаждающую жидкость.
В свою очередь, эта жидкость способна пройти сквозь весь двигатель, набирается излишками высокой температуры, а затем насосом перекачивается по трубкам в радиатор. Там она до нужной температуры охлаждается и отправляется по трубкам назад в двигатель. Как правило, в двигателе не прослеживается пересечение потоков охлаждающей жидкости с топливными смесями или маслом. Все очень продумано и герметично. Верхняя часть системы оборудована расширительным бачком для долива и контроля уровня охлаждающей жидкости.
Регулировка потока жидкости производится специальной помпой, а именно, винтом с лопостями. В движение она приводится мотором по уникальной схеме: чем быстрее крутится коленчатый вал двигателя, тем активнее помпа гоняет жидкость, проходящую по трубкам. Благодаря такой схеме, скорость охлаждения равномерно распределяется, что предотвращает чрезмерный перегрев и охлаждение.
Очевидным является тот факт, что в период состояния спокойствия автомобиля, но при рабочем моторе, двигатель даже при холостых оборотах продолжает нагреваться, поэтому даже в такие моменты его нужно охлаждать. Для такого рода охлаждения используют специальный вентилятор, который находится перед радиатором и при необходимости включается для дополнительного охлаждения последнего.
Интересно, что поток охлаждающей жидкости регулируется не только помпой, но и термостатом – специальным запирающим устройством, которое находится в трубке между радиатором и помпой. Как мы уже говорили, предназначение радиатора состоит в том, чтобы отвести от деталей двигателя лишнее тепло в принудительном порядке и передать лишнюю температуру в атмосферу. Благодаря таким махинациям, внутри двигателя создается специальный тепловой режим, подходящий для того, чтобы мотор не перегревался и не переохлаждался. Возникает вопрос: а каким в цифровых показателях должен быть оптимальный температурный режим, при котором двигатель не будет подвергаться перегреву или переохлаждению?
Как правило, температурные показатели охлаждающей жидкости, которая имеется в головке блока цилиндров, должны быть стабильными: от 80 до 95°С. Такой стабильный температурный режим наиболее практичен и выгоден, так как способен обеспечить продуктивную и нормальную работу движка. Важно, что он не должен повышаться или снижаться под действием окружающей среды или же при изменении нагрузок на двигатель. Если говорить о самом двигателе, то температура в нем в период эксплуатации варьируется от 80 — 120°С в конце пуска ( ее принято называть минимальной температурой) и до 2000 — 2200°С в конце сгорания смеси ( ее принято называть максимальной).
Несвоевременное охлаждение может грозить расширением деталей двигателя, которые газы, имеющие высокую температуру, способны сильно нагревать. Как это возможно? Очень просто. После того, как под воздействием высоких температур на поршнях и цилиндрах выгорает масло, а их трение и, в следствии, возможность износа возрастают, происходит расширение деталей движка. Расширение приводит к заклиниванию поршней, которые находятся в цилиндрах двигателя, из-за чего двигатель приходит в неисправность. Поэтому, если вы обнаружили течь, трещины, разрывы бачков или накипь на радиаторе, срочно обращайтесь в специальные центры по ремонту автомобилей.
Следует отметить, что каждые современный автомобиль оборудован двумя главными радиаторами, выполняющими функцию охлаждения, которые находятся в моторном отсеке. Это основной радиатор, который является радиатором охлаждения двигателя и конденсор, который является радиатором автомобильного кондиционера. Они устанавливаются в передней части автомобиля, непосредственно перед двигателем.
Если говорить о том же самом охлаждении, то есть два варианта, как можно понизить высокие температуры внутри двигателя внутреннего сгорания. Так, это можно сделать воздушным и водяным (жидкостным) путем. Первый вариант вводят в использование исключительно на маломощных двигателях, он, к сожалению, имеет множество негативных сторон. Таким охлаждением пользуется движок многих мопедов и мотоциклов.
Водяное, или жидкостное охлаждение является наиболее распространенным и популярным способом понижения высоких температур. За последние десятки лет его эффективность уже доказана.
На сегодня ракссматривают два вида охлаждения двигателя внутреннего сгорания: воздушное и водяное (жидкостное) охлаждение. Воздушное охлаждение применяется только на маломощных двигателях и обладает множеством негативных сторон. Такое охлаждение используют на некоторых мотоциклах и мопедах. Наибольшую распространенность за счёт своей эффективности получила водяная (жидкостная) система охлаждения двигателя, которой укомплектован каждый современный автомобиль.
Если говорить о самой охлаждающей жидкости, то она бывает двух видов: это тосол или же концентрат антифриза. Всем известно, как дорого обслуживается автомобиль в наше время, поэтому автомобилисты не покидают возможности на чем–либо сэкономить. Так, с целью экономии, многие водители вливают в радиатор охлаждения простейшую дистиллированную воду.
Но, использование такого рода жидкости приводит к огорчающим последствиям. Постоянное использование дистиллированной воды как охлаждающей жидкости приводит к появлению ржавчины и множеству отложений на деталях самой системы. В итоге, система скорее приходит в профнепригодность. Поэтому рекомендуется использовать исключительно специальные, предназначенные для системы жидкости.
Если говорить об антифризе, то при приготовлении охлаждающей жидкости нужно учитывать его концентрацию. В целом, если вы хотите подсчитать сколько же антифриза вам понадобиться для нормальной эксплуатации охлаждающей системы, не забывая также о морозоустойчивости, вы должны учитывать вместительность самой системы.
Напомним, что радиатор в ДВС является теплообменником, и объединяет два системных контура охлаждения. Как правило, в конструкции радиатора применяются трубчато-ленточные или трубчато-пластинчатые решётки. На сегодня, особой популярностью среди ведущих фирм по разработке и производству радиаторов пользуются именно ленточные паяные радиаторы. Материалом, из которого производятся радиаторы данного типа является алюминий, который показывает хорошие характеристики теплопроводимости, которая способствует совершенствованию работы радиаторов охлаждения.
Обычный радиатор, как уже говорилось, имеет трубчато-ленточную медно-латунную сердцевину с двухходовым горизонтальным движением жидкости. Это говорит о том, что бачок, находящийся справа, разделен на две половины. Интересно, что до осени 1988 года автомобили комплектовались радиаторами, которые имели 2 ряда охлаждающих трубок и латунные штампованные бачки. Автомобили, которые выпускались уже позже, получали радиаторы, рассчитанные на один ряд охлаждающих трубок увеличенного сечения и пластмассовые бачки.
Как уже известно, исходя из конструкции, радиаторы объединяют преимущественно в две группы: ленточные и пластинчатые. В чем же их разница и который тип лучше? Наиболее популярными, как ни крути, являются ленточные радиаторы, ведь их характеристики существенно лучше. Так, пластинчатые радиаторы, обладая худшими характеристиками теплообмена и большими весовыми параметрами скоро уже останутся в далеком прошлом.
Давайте подведем итоги: как же всё-таки работает система охлаждения? Все предельно просто. Как правило, общая схема работы системы в автомобиле двухконтурная. С одной стороны, она предназначена для быстрого прогрева двигателя при холодном запуске. В таком случае, вначале используется насос, который качает охлаждающую жидкость. Он проводит ее только по маленькому контуру, в который входят рубашка блока цилиндров, насос и термостат.
При достижении нормальной температуры, жидкость начинает свое движение по большому контуру. По направлению термостата поток антифриза, который нагревается в двигателе, идет прямиком в радиатор, где охлаждается встречным потоком воздуха, а затем снова возвращается в двигатель.
В то время, когда автомобиль находится в неподвижном состоянии, но двигатель продолжает работать, температура снова начинает расти. По сигналу, который исходит от термодатчика, в эксплуатацию приводится вентилятор, который, в свою очередь, создает воздушный поток для охлаждения температуры, приходящей в следствии в норму.
Если исходить от типа и объема двигателя вентиляторы радиатора охлаждения бывают двух разновидностей: одновентиляторные и двухвентиляторные.
Все было бы очень просто, если бы не различные казусы на дорогах. Речь идет о дорожных заторах, во время которых в системе охлаждения резко повышается давление до необходимости его понижения. Именно здесь, на помощь приходит клапан, который находится на крышке расширительного бачка. Помимо этого, в данный бачок попадают остатки охлаждающей жидкости, которая при нагревании расширяется. В момент выключении двигателя прослеживается падение давления, и такой процесс повторяется много раз.
2. Возможные поломки радиатора
Каждому автолюбителю известно, что двигатель является сердцем автомобиля, а радиатор — легкими. Поэтому при выборе радиатора нужно учитывать много факторов, среди которых и, непосредственно, модель вашего автомобиля и, конечно же, производитель радиатора.
Так, если вы счастливы владелец Audi (этот автомобиль идеально приспособился к нашим дорогам), то вам стоит всегда помнить о том, что радиатор охлаждения, которым оборудована модель, также как и радиатор отопителя очень уязвимы и их нужно беречь. Дабы предотвратить какие-либо поломки, нужно с умом настроить систему охлаждения Аudi в летний период эксплуатации авто. Ни для кого не секрет, что именно в летний период соты радиаторов способны накапливать пыль, пух, а также излишки масла, что и приводит к образованию густого налета и препятствует систематическому, нормализированному охлаждению движка.
Если говорить о баварском концерне BMW, можно сказать, что ремонт радиатора «влетит вам в копеечку», поэтому, если вы обнаружили какие-либо неисправности, вам лучше просто поменять радиатор на новый, причем с десятилетней гарантией.
Если говорить об автомобилях Hyundai и KIA, то нужно брать во внимание тот факт, что сейчас они производятся на общих заводах. Поэтому, радиаторы этих двух марок схожи между собой. Всем известно, что автомобили Hyundai и KIA сейчас выпускаются на одних и тех же заводах. Поэтому радиатор на hyundai и радиатор на kiasportage, в сущности, схожи. Покупая тот или иной радиатор Hyundai, например, радиатор на hyundaitucson, радиатор на hyundaiaccent или радиатор KIA, не забывайте, что ваш выбор влияет на качество системы охлаждения двигателя, а соответственно, и на работу всего автомобиля.
Если говорить о Dodge,в особенности о DodgeNeon, радиатор модели отличается низкой посадкой. Исходя из посадки, радиатор является одной из самых уязвимых мест автомобиля. И так можно говорить о каждой марке и о каждой модели. Единственным, всеобщим для всех производителей автомобилей, является тот факт, что радиатор рано или поздно приходит в неисправность, так как на него плохо влияют множество факторов. Так какие же «подводные камни» нас поджидают во время эксплуатации радиатора, и какими бывают неисправности? Давайте разбираться.
Кроме того, что радиатор может попросту израсходовать весь эксплуатационный запас и прийти в нерабочее состояние, существует еще множество причин по которым нужно ремонтировать автомобиль. Во-первых, неисправностью радиатора можно считать утечку охлаждающей жидкости.
Такая неисправность предполагает разгерметизацию в местах соединения трубок и бачков, повреждение швов на трубках, трещины в бачках, а также повреждения уплотнителей из резинового материала. Также, причиной повреждений радиатора может стать и автомобильная авария. Так как радиаторы размещены преимущественно в передней части автомобиля, они первыми подвергаются различным механическим повреждениям. Результатом может стать деформация и нарушение герметичности. Поэтому, в таком случае нужно срочно обращаться в технический центр.
Признаками неисправности радиатора также могут быть и недостаточно качественное охлаждение, которое имеет место и при должным образом работающих остальных компонентах системы охлаждения, а также быстрая потеря антифриза, когда течь из других деталей отсутствует. Наиболее распространенными причинами поломки радиатора являются: забитые соты радиатора, наличие большого количества отложений на внутренней поверхности радиатора, изготовление деталей радиатора из пластика.
В первом случае, загрязнение сот происходит во время долговременного использования радиатора. Во время эксплуатации в соты забиваются мелкие мошки, дорожная пыль, тополиный и цветочный пух и это препятствует нормализированной теплоотдаче. Второй тип неисправности происходит из-за использования в качестве охлаждающей жидкости простой воды или антифриза с плохим качеством. Поэтому стоит очень тщательно подбирать качественные охлаждающие вещества и, по необходимости проводить плановую чистку радиатора на станциях СТО, которые обладают всеми нужными условиями для этого.
Говоря о третьей неисправности, нужно сказать, что почти все детали системы охлаждения производятся из материала «пластик». Как правило, эта пластмасса более стойкая к перепадам давления и температур, но и она не всегда выдерживает. Под «раздачу» первыми попадают пластиковые бачки, которые располагаются по бокам сердцевины радиатора. Под давлением на них образовываются трещины, которые со временем растут до таких размеров, что из них начинает сочиться жидкость. Если вовремя не среагировать на утечку жидкости и не устранить ее, то последствия могут быть очень серьезными, вплоть до поломки двигателя.
Эта неисправность «накрывает» преимущественно японские автомобили, так как бачки являются самым слабым местом для машин японских производителей и иногда «лопаются» по вообще непонятным причинам.

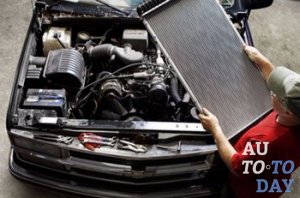

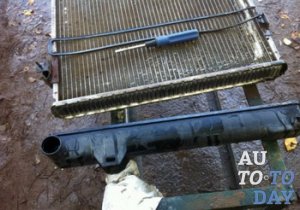

3. Ремонт радиатора
Эксперты настоятельно рекомендуют при первой же неисправности радиатора отвозить автомобиль на ремонт в специальные техцентры и не браться за самостоятельное «лечение». Но что делать, когда время не ждет и устранить неисправность нужно срочно? Или же вы являетесь заядлым противником каких-либо СТО и не прочь поработать над ремонтом своей «ласточки, то вашему вниманию предоставляется ряд поломок радиатора и способы их устранения. Итак, с чего же начинать. Первое, что вы должны сделать, это точно определить причину и тип неисправности. Далее приступаем к ремонту. Что же делать когда двигатель постоянно перегревается? Причин может быть несколько.
Проверьте, возможно уровень охлаждающей жидкости в расширенном бачке существенно понизился. В таком случае вам нужно просто долить охлаждающую жидкость и все. Если в радиаторе клапан термостата зависает в закрытом положении, следует произвести замену термостата. Если проблема не устранена и двигатель продолжает перегреваться. Тогда нужно проверить на исправность водяной насос, возможно он поломался и его нужно заменить.

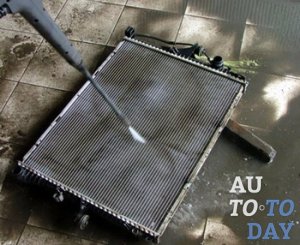

Как мы уже говорили, сердцевина радиатора может засорятся пылью или насекомыми, так что стоит проверить эту часть и если диагноз подтвердился, нужно тщательно промыть сердцевину снаружи. Если вы обнаружили накипь и илистые отложения на трубках радиатора, шлангах и рубашках охлаждения двигателя, то вам стоит хорошо промыть всю систему и восполнить ее свеженькой охлаждающей жидкостью.
Также возможна и поломка электровентилятора, который может не включаться через обрыв электрических цепей, или же поломки датчика электрического двигателя вентилятора или реле. Наконец, вы можете обнаружить, что клапан в пробке расширительного бачка поврежден. В таком случае он будет постоянно находиться в открытом состоянии, в следствии чего система будет подвергаться атмосферному давлению. В таком случае нужно просто заменить пробку расширительного бачка.
Теперь давайте рассмотрим другой случай неисправности радиатора. Итак, у вас перегревается двигатель, но из отопителя продолжает поступать холодный воздух. В таком случае нужно проверить уровень охлаждающей жидкости. Возможно вы обнаружите что он стремительно падает вниз и это обусловлено утечкой или повреждением прокладки головки блока цилиндров, что, в свою очередь, грозит образованием паровых пробок в водяной рубашке двигателя. Что нужно делать в такой ситуации? Для начала устранить утечку жидкости. Также рекомендуется заменить поврежденную прокладку головки блока цилиндров.
Если вы определили, что двигатель автомобиля не способен прогреться до оптимальной температуры длительное время и температурный режим не отвечает критериям стабильности нужно подумать о том, что, возможно, все дело в термостате (он завис в открытом положении). В таком случае мы просто заменяем термостат.
Возможен и такой момент, когда вы систематически наблюдаете стремительное падение уровня охлаждающей жидкости в расширительном бачке. Существует несколько причин такой неисправности. Во-первых, радиатор находится в негерметичном положении или же негерметичен расширительный бачок. В обоих случаях нужно произвести замену первого или же второго соответственно к проблеме. Также возможна утечка охлаждающей жидкости сквозь негерметичные соединения шлангов и патрубков. В таком случае рекомендуется сделать подтягивание хомутов крепления шлангов. Если не помогло, нужно проверить не повреждено ли уплотнение водного насоса? Если причина именно в этом, то вам стоит установить водный насос на герметик.
Если же во время длительного пребывания автомобиля в нерабочем состоянии, холодный двигатель дает утечку охлаждающей жидкости именно на стыке головки блока и блока цилиндров, а также видно следы охлаждающей жидкости в моторном масле, то это говорит о том, что болты крепления головки блока цилиндров затянуты недостаточно. В таком случае вам нужно затянуть болты крепления головки блока цилиндров необходимым моментом.
Если вы обнаружили, что охлаждающая жидкость вытекает сквозь заглушки водяной рубашки блока цилиндров. Все что вам нужно сделать, это заменить прокладку с повреждениями и восстановить герметичность заглушек.
В конечном итоге, может оказаться также, что сам радиатор отопления находится в негерметичном состоянии. В таком случае рекомендуется заменить радиатор отопителя. Если ни один из многочисленных вариантов не подходит, в таком случае вам нужно определенно обратиться в специальные ремонтные сервисы. На сегодня существует целая система ремонтных работ, по замене радиаторов, устранении «косметических» или же серьезных повреждений без лишнего риска и особых затрат. Следует только правильно подобрать техцентр, с наиболее подходящими условиями для проведения осмотра и починки.
Подведя итоги, нужно сказать, что каждый, любящий свой автомобиль водитель должен очень внимательно присматриваться к работе охлаждающей системы и, в частности, к радиатору, ведь любая его неисправность может привести к поломке всех автомобильных систем. Поэтому рекомендуется всегда своевременно обнаруживать даже самые незначительные повреждения и сбои в работе радиатора, дабы оперативно на них среагировать и произвести ремонт или его замену.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Радиатор охлаждения и радиатор кондиционера: лето без перегрева!
Впереди лето – пора жары, пыльных дорог и путешествий, и многие автомобильные механизмы обретают повышенную значимость, ведь их нагрузка возрастает в разы. Одним из таких наиболее важных автокомпонентов является радиатор: будь Вы заядлым дачником, убежденным туристом, перевозящим в машине «маленький дом», или обычным горожанином, коротающим летние деньки в пробках, – Вашему авторадиатору придется непросто! Для чего нужен радиатор автомобиля, почему он выходит из строя и как сделать правильный выбор – об этом в нашей статье.
Говоря «автомобильный радиатор», чаще всего мы имеем в виду радиатор охлаждения двигателя или радиатор кондиционера (конденсатор). Эти два устройства есть практически во всех современных автомобилях (за исключением моделей, не оборудованных системой кондиционирования). Однако обо всем по порядку.
Радиатор охлаждения двигателя
Представить автомобиль без системы охлаждения двигателя, пожалуй, невозможно. В зависимости от принципа действия она может быть закрытой (жидкостной) и открытой (воздушной), а также комбинированной, сочетающей оба способа. Сегодня подавляющее большинство машин комплектуются жидкостной системой охлаждения, и здесь первостепенную роль играет радиатор. Его главная задача – быстро и своевременно охлаждать детали двигателя, разгоряченные работой, тем самым не допускать перегрева и сопутствующих неприятностей. Происходит это следующим образом: охлаждающая жидкость (тосол или антифриз) циркулирует по каналам и «забирает» лишнее тепло, затем, уже горячая, поступает в радиатор, где остывает до нужной температуры и вновь охлажденная повторяет свой круг. Таким образом, радиатор выполняет функцию теплообменника, поддерживая температурный баланс в пределах 82-100 градусов (значение определяется особенностями модели авто).
Также в дополнение к основному радиатору в системе охлаждения иногда устанавливаются масляный радиатор автомобиля и радиатор рециркуляции отработавших газов. Первый необходим для охлаждения масла в системе смазки, а второй – отработавших газов и, соответственно, температуры сгорания топливно-воздушной смеси.
Главная угроза при поломке радиатора – перегрев двигателя, который может привести к заклиниванию поршней, деформации головки цилиндров и прочим малоприятным последствиям. Чтобы избежать капитального ремонта, достаточно проводить регулярную диагностику и своевременную замену радиатора, иначе он может «забиться» грязью, накипью и потерять свои свойства.
Конструктивно радиатор охлаждения автомобиля состоит из двух бачков, соединенных патрубками, и сердцевины, выполненной в виде тонких вертикальных трубок. При этом работоспособность устройства напрямую зависит от особенностей охлаждающей сердцевины. Так, трубки могут иметь овальное или круглое сечение: овальное предпочтительнее, поскольку обеспечивает более высокую теплопроводность.
Кроме того, до недавнего времени выделялись разные варианты объединения трубок: с помощью специальных лент, сложенных в виде гармошки, или пластин-«ламелей». Однако сейчас пластинчатые радиаторы все увереннее уходят в прошлое, поскольку значительно уступают по эффективности ленточным.
Также значение имеет материал, из которого устройство изготовлено: алюминиевые отличаются меньшим весом и большей способностью к теплоотдаче по сравнению с медными и стальными.
Наконец, радиаторы бывают сборными или спаянными, а спаянные, в свою очередь, могут быть отлиты из единого куска металла либо иметь дополнительные элементы. Разумеется, лучшими считаются паянные цельноалюминиевые радиаторы, поскольку являются наиболее прочными, долговечными и эффективными.
IXORA рекомендует – радиаторы SAKURA:
- Продукция торговой марки SAKURA (производство ADR Group) востребована во всем мире, более чем в ста странах Европы и Азии, Северной и Южной Америки.
- Широкий спектр моделей радиаторов SAKURA охватывает сегменты легковой, коммерческой и специальной техники европейских, американских, японских и корейских производителей.
- Использование первоклассных материалов и детальная конструктивная разработка обеспечивают лучшую теплоотдачу и экономию топлива.
- Высокое качество штамповки элементов (верхнего и нижнего бачка, направляющих и кожуха вентилятора) гарантирует эффективную защиту от протечек и соответствие международным стандартам качества.
- Флагман ассортиментного ряда – цельноалюминиевые радиаторы SAKURA – в отличие от штатных радиаторов имеют существенно большую поверхность теплообмена и позволяют двигателю работать при повышенных температурах без опасности закипания охлаждающей жидкости.
- Ежегодно на мировой рынок поступает около двух миллионов радиаторов SAKURA, каждый из которых сертифицирован по стандартам ISO/TS 16949:2002.
Toyota Land Cruiser Prado II (J120) 4.0 [1GR-FE] 249 л.с. Бензиновый 2003 — 2009
Toyota FJ Cruiser (GSJ1_) 4.0 V6 4WD [1GR-FE] 239 л.с. Бензиновый 2006 — наст. время
Hyundai Tucson (JM) 2.0 [G4GC] 141 л.с. Бензиновый 2004 — 2010
Kia Sportage II (JE) 2.0 16V 4WD [G4GC] 141 л.с. Бензиновый 2004 — 2010
Toyota Land Cruiser VI (J100) 4.7 [2UZ-FE] 238 л.с. Бензиновый 2002 — 2007
Lexsus LX II (UZJ100) 470 4WD [2UZ-FE] 275 л.с. Бензиновый 2002 — 2007
Lexsus RX II (U38) 300 [1MZ-FE] 204 л.с. Бензиновый 2003 — 2008
Toyota Harrier II (ACU3_,GSU3_,MCU3_,MHU3_) 3.3 VVTi 4WD [3MZ-FE] 233 л.с. Бензиновый 2003 — 2008
WV Jetta VI (162) 2.5 FSI [CBTA; CBUA; CCCA] 170 л.с. Бензиновый 2010 — наст. время
WV Jetta VI (162) 1.6 [CFNA; CLRA] 105 л.с. Бензиновый 2011 — наст. время
Ford Focus седан II (DA_) 1.4 [ASDA; ASDB] 75 л.с. Бензиновый 2005 — 2008
Mazda3 седан (BK) 2.3 [L3-VE] 171 л.с. Бензиновый 2003 — 2009
Volvo S40 II (MS) 1.8 [B 4184 S11] 125 л.с. Бензиновый 2004 — 2010
Honda Civic седан VIII (FD,FA) 1.8 i-VTEC [R18A1] 140 л.с. Бензиновый 2005 — 2011 АКПП
Honda Civic седан VIII (FD,FA) 1.6 i-VTEC [R16A2] 115 л.с. Бензиновый 2005 — 2011 -201212
Радиатор системы кондиционирования
Радиатор кондиционера, он же конденсатор является одним из неотъемлемых звеньев системы кондиционирования. Его задача по сути та же, что и в системе охлаждения двигателя – поддерживать температурный баланс. Однако принцип работы несколько отличается: впитавший тепло хладагент остывает при переходе из газообразного состояния в жидкое, и осуществляется это непосредственно в радиаторе. Подробнее о системе отопления, вентиляции и кондиционирования автомобиля читайте здесь.
Как правило, радиаторы кондиционера устанавливаются перед радиатором охлаждения и подвергаются повышенной опасности: нередко в них летят камни, попадает песок, грязь, реагенты… Все это рано или поздно приводит к разъеданию и повреждению устройства, нарушению его герметичности. При этом происходит неминуемая утечка хладагента, и конденсатор перестает справляться со своими функциями.
Разумеется, решетки радиатора призваны защитить приборы от преждевременного износа, но, учитывая качество наших дорог и погодные условия, надеяться на это особо не приходится. Поэтому не лишним будет иногда ополаскивать радиатор кондиционера холодной водой (и радиатор системы охлаждения тоже), чтобы избежать их чрезмерного загрязнения. И конечно, перед наступлением летнего периода есть смысл провести полноценную диагностику системы кондиционирования, проверить состояние радиатора, в случае необходимости заменить его и заправить хладагент. Тогда ни палящее солнце, ни изнуряющая жара, ни пыль столбом не смогут Вам помешать насладиться самым ярким и долгожданным временем года!
P.S. Действительно хороший и качественный радиатор – в первую очередь тот, о существовании которого Вы будете вспоминать только на техобслуживании.
В сети магазинов IXORA Вы всегда можете найти широчайший ассортимент любых деталей и запчастей. Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно, позвонив по телефону – 8 800 555-43-85 (звонок по России бесплатный).
Как определить, что залито в системе охлаждения: тосол или антифриз
Специалисты расскажут, как определить, что залито в систему охлаждения: тосол или антифриз. Как узнать и понять, что залито в радиатор, – советы профессионалов Multifreeze.ru.
Охлаждающая жидкость (ОЖ), или хладагент обеспечивает оптимальный температурный режим работы двигателя, а также предохраняет радиатор и другие детали системы охлаждения от коррозии, накипи, разрыва из-за расширения при замерзании. В процессе эксплуатации и техобслуживания транспортных средств как у начинающих, так и у опытных водителей периодически возникает проблема с тем, как определить, что залито в систему – тосол или антифриз. Чем отличаются тосол и антифриз, и как узнать, какой вид ОЖ используется в вашем автомобиле?
Когда нужно узнать, что залито в систему охлаждения
- приобретается транспортное средство с пробегом, и покупателю важно знать, какие технические жидкости использовал предыдущий владелец;
- возникают проблемы с системой охлаждения – плохо работает печка, время от времени закипает двигатель и т. п. Причинами этих неполадок могут быть низкое качество или неправильный выбор ОЖ;
- система охлаждения работает без перебоев и не доставляет проблем в течение длительного времени. Водителю может потребоваться тип этой жидкости, чтобы использовать ее и в дальнейшем.
Чем отличаются две ОЖ
Тосол – это охлаждающая жидкость, созданная в СССР для машин отечественного производства. Других общедоступных хладагентов на советском рынке не было, поэтому название продукта стало именем нарицательным, хотя, по сути, это одна из разновидностей антифриза. Главное отличие этих жидкостей – в их составах и, как следствие, в свойствах, определяемых ингредиентами каждой из них. Тосол состоит из этиленгликоля, дистиллированной воды и присадок на основе неорганических кислот (фосфатов, силикатов, нитритов, нитратов). В составе антифриза – те же этиленгликоль и вода плюс полипропилен и спирт, а также присадки на основе органических солей.
Особенности применения каждой из ОЖ
Тосол образует на внутренних поверхностях системы охлаждения защитный слой, толщина которого может составлять до 0,5 мм. Это снижает уровень теплопередачи, что ведет к росту расхода топлива и сокращению рабочего ресурса двигателя. Присутствующие в составе этой жидкости фосфаты и силикаты способствуют образованию отложений, которые впоследствии засоряют радиатор и могут вывести его из строя. Хладагент отечественного производства, как правило, требует замены через 30–40 тысяч км пробега. Антифриз же обеспечивает защиту только наиболее уязвимых участков оборудования. При этом теплопроводность не нарушается, и детали не страдают от засорений.
Как не следует определять тип ОЖ
Тосол чаще всего бывает окрашен в синий цвет. Но такую же расцветку может иметь и любой другой антифриз. Поэтому выяснять тип ОЖ в радиаторе по цветовому признаку – путь заведомо бесперспективный. Если этот способ можно отнести к малоэффективным, то попытка распознать хладагент на вкус может быть просто опасной для здоровья. Сладковатый привкус антифриза – не более чем миф. Яркие цвета охлаждающих жидкостей уже сами по себе служат предупреждением о том, что в составе этих материалов содержится большое количество токсичных веществ, т. е. это – яды. Поэтому следует всячески избегать их попадания в организм.
Какими способами пользуются автолюбители
Понять, что залито в систему охлаждения, можно:
- на ощупь и по запаху. Если жидкость маслянистая на ощупь и не имеет запаха, скорее всего, это антифриз. Тосол имеет менее выраженную маслянистость;
- по морозостойкости. Небольшое количество проверяемой ОЖ нужно оставить в морозильной камере на некоторое время. Антифриз почти гарантированно не замерзнет, оставаясь в морозильнике сколь угодно долго. Превратиться в лед может некачественный тосол;
- по совместимости с водой. Небольшой объем ОЖ смешивают с таким же количеством обычной воды. Если это тосол, станут заметны расслоение материалов, помутнение и выпадение осадка. В случае с антифризом всего этого не происходит;
- по плотности. Это можно сделать с помощью ареометра. Измерения выполняют при температуре +20 °С. Если плотность составляет 1,072–1,080 г/см3, в расширительном бачке системы охлаждения – антифриз.
Какие еще существуют способы определения ОЖ
Безошибочно определить тип хладагента в радиаторе вашего автомобиля можно только в лабораторных условиях, но такая возможность есть не всегда. Поэтому автовладельцы нередко пользуются более доступными способами. Например, путем погружения в небольшую емкость с охлаждающей жидкостью, взятой из системы, двух предметов – металлического и резинового. Через 15–20 минут нужно извлечь оба предмета и внимательно их рассмотреть. Тосол имеет свойство покрывать защитной пленкой любые поверхности, которые он омывает, т. е. такое покрытие будет как на металле, так и на резине. Антифриз же, как более «умный» хладагент, покроет пленкой только металлическую деталь, т. е. ту, которая действительно нуждается в защите от коррозии.
Так охлаждаются суперкары: особенности систем охлаждения спортивных авто
Система охлаждения — непременный атрибут любого автомобиля. Слишком много энергии при движении машины вынужденно преобразуется в тепло. Двигатель и трансмиссия требуют обязательного активного охлаждения, как и тормозная система, мощные электрические компоненты и система кондиционирования. А чем отличаются от «обычных» системы охлаждения суперкаров? Ведь эти автомобили одновременно мощные, компактные и предельно облегченные. Какие интересные технические решения встречаются в их конструкциях?
Поддерживать температуру мотора мощностью свыше 300 л. с. совсем не простая задача, особенно когда он работает на полной мощности, а скорости невысоки. И динамические возможности современных суперкаров очень сильно зависят от температуры наружного воздуха.
Зачастую повысить мощность двигателя не позволяет так называемый «тепловой пакет» — показатель мощности рассеивания систем охлаждения двигателя и трансмиссии, а не возможности силовых агрегатов. Казалось бы, на высокой скорости проблема охлаждения не должна стоять так уж остро: радиаторы продуваются воздухом. Но и тут особенности конструкции скоростного автомобиля вносят свои нюансы. Аэродинамические свойства машины во многом зависят от возможности создания граунд-эффекта, а безопасное движение — еще и от работы тормозных механизмов. Не на последнем месте и банальное аэродинамическое сопротивление, а также общая обтекаемость, их тоже приходится учитывать. Как в таких условиях обеспечивается стабильная работа всех систем?
Для суперкара аэродинамическая проработка кузова — это основа всего. В том числе и качества работы системы охлаждения. И «классические» решения с расположением радиаторов под капотом, в передней части машины, не в чести. Даже у моделей с передним расположением двигателя дизайн радиаторов и аэродинамическая проработка существенно отличаются от стандартных.
Так, передняя часть Mercedes SLR McLaren W199 стандартна только на первый взгляд. Тут расположен основной радиатор, жидкостный радиатор интеркулера с двумя электропомпами, большой радиатор трансмиссии и маслобак двигателя — применена система с сухим картером, и масло сначала охлаждается в секции основного радиатора, а затем еще снижает температуру в корпусе бака, который выполнен с большой оребренной поверхностью.
Для лучшей работы днища кузова часть воздуха с радиаторов отводится вверх через капот, и пакет радиаторов скомпонован таким образом, чтобы «правильно» распределить потоки. Двигатель находится в пределах колесной базы, и объем, занимаемый системой охлаждения, в несколько раз больше, чем у типичных легковых машин. Конструкция радиаторов принципиально от обычной не отличается. Алюминиевое «ядро» и пластиковые бачки можно увидеть на большинстве серийных суперкаров. Цельноалюминиевые детали широко предлагаются только в качестве тюнинга и на машинах практически единичной сборки. Электровентиляторы системы также вполне стандартны, разве что заметно мощнее обычных, имеют лучшую аэродинамику и меньшую массу.
У машин с задним и центральным расположением силового агрегата в большинстве случаев используется достаточно компактная система охлаждения с боковым и задним расположением радиаторов охлаждения двигателя и наддувочного воздуха. Так поступают, например, Audi на модели R8, McLaren на модели P12, и так устроены почти все модели Ferrari с центральным расположением двигателя.
Но вот создатели Porsche 911 сделали систему охлаждения куда более протяженной и расположили радиаторы мотора в передней части кузова. Характерно, что в системе обычно используется не один большой, а несколько малоразмерных радиаторов. Их три у 911, три и у R8, у McLaren радиаторов заметно больше, поскольку используется гибридный привод и в системе охлаждения есть еще контур охлаждения батарей и инверторов.
Интересное техническое решение использует Porsche. На модели 911 GT3 у мотора вентилятора радиатора свой индивидуальный блок контроля и управления, что обеспечивает плавное регулирование его производительности и более широкие возможности подстройки и диагностики. А еще боковые радиаторы с электровентиляторами выполнены едиными быстросъемными моделями, и забота об аэродинамике проявляется даже в такой мелочи, как колпачок электродвигателя.
При большой протяженности трасс охлаждения и большом количестве радиаторов помпы двигателей являются важной составляющей. Mercedes и Porsche довольствуются стандартной усиленной конструкцией, но с профилем лопастей, оптимизированным для предотвращения кавитации. При оборотах мотора более 7 тыс. падение производительности может стать фатальным.
Весьма интересная конструкция у Audi R8 с мотором V10: маслонасос с помпой и термостатом объединены в единый модуль с пониженной частотой вращения, который приводится в движение цепью. И в любом случае не обходится без дополнительных электронасосов — они позволяют обеспечить стабильную циркуляцию жидкости в больших блоках цилиндров и прокачивать охлаждающую жидкость через радиаторы при малых оборотах коленчатого вала.
Также важной их функцией является предотвращение закипания большого, сложного и очень теплоемкого мотора после выключения, а при наличии турбин насосы занимаются и их охлаждением. В системах жидкостного охлаждения наддувочного воздуха на моторах Mercedes SLR и McLaren P12 используют многоконтурные системы охлаждения с выделенным низкотемпературным контуром. Причем система охлаждения Mercedes двухконтурная, а на McLaren контуров уже три — еще один нужен для охлаждения и подогрева электронных систем и батареи гибрида.
Маслорадиаторы двигателя и трансмиссии — непременный атрибут суперкара. Эти детали присутствуют и на двигателях обычных машин, но разница в масштабе. Маслорадиатор АКПП серии 722.6 Mercedes SLR по размеру сравним с основным радиатором малолитражки, а в системе охлаждения масла Audi R8 радиаторов несколько, включая водомасляный теплообменник и обычные воздушные. Охлаждения требует не только АКПП, но и обычная «механика», и даже у редукторов зачастую есть собственные радиаторы для масла или встроенные жидкостные теплообменники.
Важная составляющая системы охлаждения — ее рабочее тело, иными словами, антифриз. На экстремальных машинах зачастую применяются весьма нестандартные составы. Цель одна — заставить систему охлаждения работать максимально эффективно при наименьших затратах мощности, но помимо этого есть еще несколько факторов. Во-первых, в самых продвинутых моторах часто используются сложные сплавы на основе магния и других активных металлов. В этом случае предотвращение коррозии является очень важной задачей и типовые составы антифризов могут не справиться. А еще «суперкаровскому» антифризу полагается быть чуть более текучим и обеспечивать лучший теплообмен. Улучшение этих параметров на доли процента уже обещает серьезный выигрыш в работе, но обойдется оно очень недешево. Впрочем, Mercedes, Audi и Porsche устраивают вполне стандартные, пусть и не самые дешевые антифризы. А вот если у вас Ferrari или McLaren, то рекомендации, как и полагается эксклюзивным машинам, будут экзотическими.
Среди характерных примет систем охлаждения суперкаров еще и предельно малая масса, широкое использование легких сплавов и пластмасс, а также нестандартных технологий и практически штучный выпуск. Так, Porsche использует вклеиваемые патрубки систем охлаждения на двигателях для снижения массы блока цилиндров. А такая экзотика, как магний, титан и керамика в конструкциях, встречается едва ли не чаще вполне традиционных чугуна и стали. Высокая плотность и малая толщина трубок радиаторов — тоже деталь характерная, не зря на многих машинах защитные сетки радиаторов установлены на заводе.
