Как поменять тормозной диск на ваз 2110

Замена тормозных дисков и колодок | Видео

Всем привет! Теперь у меня есть гараж, и это круто))) ну а эта запись о том, как можно быстренько заменить отработавшие тормозные диски и колодки, и какие сюрпризы могут вас ждать в ходе этого процесса. Приятного просмотра)

Time Code в описании к видео ~~~~~
0:26 — Откручиваем шпильки с тормозного диска Ваз 2110
1:17 — Снятие тормозного суппорта Ваз 2110
3:06 — Как вдавить (утопить) тормозной поршень подручными средствами
3:34 — Снятие тормозного диска Ваз 2110
5:02 — Установка тормозного суппорта Ваз 2110
6:00 — Установка колодок в суппорт
6:33 — Прокачка тормозов

К тормозам походу никто не прикасался тыщу лет, износ дисков был настолько жесткий, что индикатор на приборке просто не прекращал гореть. Ну а про секс с болтами я вообще говорить не хочу, один из болтов суппорта просто обломился, и пришлось выбивать прикипевшую резьбу. Сам тормозной диск выколачивался с таким остервенением, что завалили локер)) каким то чудом его удалось снять.

На одном из суппортов поршень никак не хотел вдавливаться обратно в цилиндр, благо мебельное прошлое и работа со струбцинами дало плоды, и после пары телодвижений, все получилось в лучшем виде!

Ну а самый эпик далее: я по своей глупости, решил поменять диски самостоятельно, но так как после переезда инструмента у меня не осталось, пришлось по быстрому докупать)) купил пару головок, пару воротков, удлинитель, смазки медные, за той же щеткой металлической пришлось также заскочить в суперстрой. В итоге, в сервисе, замена тормозов мне встала бы рублей в 700, ну а самостоятельная вышла в 2140 (диски и колодки) + 2200 (на всякие приблуды), но опыт приобретен колоссальный))) все таки первая самостоятельная замена.

Диски взял Fenox (1740р), колодки Автоваз (Тольятти) за 400, в сумме 2140р.

Руководства по ремонту Ваз 2110: замена тормозного диска

Минимально допустимая толщина вентилируемого диска – 17,8 мм, а невентилируемого – 10,8 мм. Если толщина диска меньше, его необходимо заменить. Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.

При наличии на рабочей поверхности диска задиров, глубоких рисок и т.п., увеличивающих износ колодок и уменьшающих эффективность торможения, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать, но после обработки толщина диска должна быть не менее минимально допустимой. Проточка проводится с обеих сторон диска на одинаковую глубину.

Вам потребуются: ключи «на 12», «на 17», отвертка с плоским лезвием.

1. Снимите колесо.

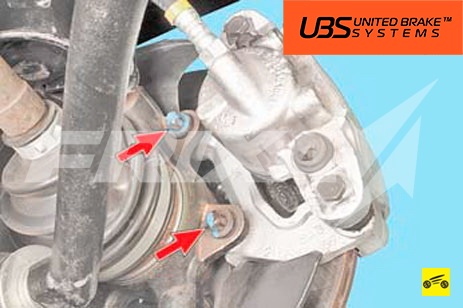

2. Выверните два болта крепления направляющей колодок к поворотному кулаку и снимите тормозной механизм в сборе, не отсоединяя от рабочего цилиндра тормозной шланг.

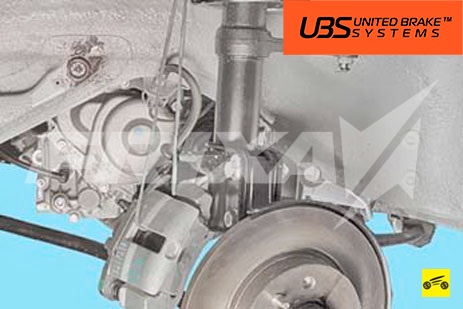

3. Подвесьте тормозной механизм на веревке или проволоке к пружине передней подвески. Следите за тем, чтобы тормозной шланг не перекручивался.

4. Очистите тормозной диск от грязи. Нанесите жидкость типа WD-40 на места соединения диска со ступицей и на установочные штифты. Подождите немного, дайте раствориться ржавчине.

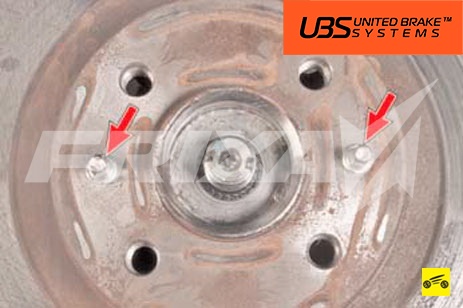

5. Выверните два установочных штифта…

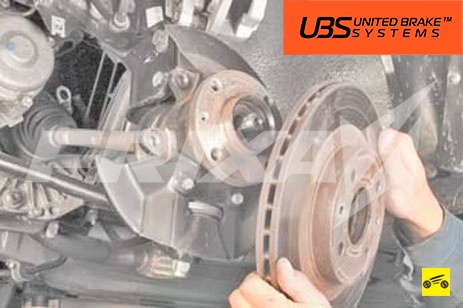

6. …и снимите тормозной диск.

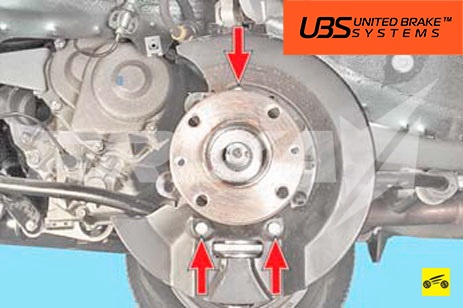

7. При необходимости снимите щит тормозного механизма. Для этого выверните три болта крепления щита к поворотному кулаку и снимите щит.

8. Установите тормозной диск и все ранее снятые детали в обратном порядке.

Перед установкой диска тщательно очистите привалочные поверхности ступицы и дискаот ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

ПОЛЕЗНЫЙ СОВЕТ

Если устанавливаете прежний диск, удалите
напильником буртики на рабочих поверхностях диска, образовавшиеся с обеих его сторон в результате износа.

Меняем тормозные диски на ВАЗ-2110 своими руками

Многие автолюбители сталкивались с тем, что на ВАЗ-2110 снашивались переднее тормозные диски и не подлежали «реанимированию». Процесс замены диска можно с лёгкостью провести своими руками.

Видеоматериал

Виды тормозных дисков на ВАЗ-2110

Спортивные тормозные диски разных форматов.

Как известно, тормозные диски бывают нескольких видов (вентилируемые и не вентилируемые), но процесс смены ничем не отличается. Сколы, задиры и царапины снижают эффективность торможения. В этом случае, тормозной диск следует заменить.

Рекомендовано менять элементы парами, чтобы их толщина была одинаковой.

Выработка 2 мм, это Вам не шутки, скорее менять!

Толщина:

• невентилируемого тормозного диска должна быть не менее 10,8 мм ,
• а вентилируемого 17,8мм .

Осматриваем состояние тормозного диска. Когда колёсный диск литой, это сделать просто.
Этот диск ещё походит, и потормозит!

Алгоритм замены

Рассмотрим, последовательный процесс смены тормозного диска:

Вначале следует демонтировать колесо, и снять тормозные колодки

Демонтируем колодки и направляющие.

Направляющие тормозных колодок отведены от тормозного диска.

Стрелочками отмечены болты крепления тормозного диска к ступице.

Откручиваем направляющие крепёжные гайки.

Диск сняли, осматриваем ступицу.

Вот такая теперь у нас красота.

Не забываем все хорошо протянуть, чтобы не случилось ЧП.

Артикулы (оригинал)

На ВАЗ-2110 предлагается достаточно широкий выбор тормозных дисков.

• Оригинальный каталожный номер диска – 2110-3501070 (вентилируемый) или 2110-3501090 (не вентилируемый).
• Средняя стоимость комплекта из двух изделий составляет 5000 рублей.

Новый тормозной диск на автомобиле.

Аналоги

А вот так он выглядит в упаковке (Trialli)
Не менее популярный тормозной диск Trialli.
В упаковке TRW.
Тормозной диск TRW.
Маркировка.

Кроме оригинальной детали автомобильный рынок предлагает достаточно широкий ассортимент аналогов, которые по качеству и стоимости могут покрыть потребность любого автомобилиста.

Рассмотрим, таблицу производителей, каталожных номеров и усреднённых цен на тормозные диски ВАЗ-2110:

Производитель	Артикул	Цена в рублях за 1 штуку
Profit	5010-1142	1000
Denckermann	B130406	1000
Ferodo	DDF1142	1200
LPR	L1053V	1200
Brembo	09.8894.14	2000
ABS	17339	1500
Metelli	23-0553	1500
Bosch	0 986 479 082	1500
Cifam	800-553	1600
Trialli	DF 135	1750
Pilenga	4221 SPORT	1750
Pilenga	V221	1200
QML	BD1003	1300
Valeo	297781	1500
TRW	DF4108	2000
Allied Nippon	ADC1710V	2000
Hola	HD904	2000
Textar	92109200	3000

Как видно автомобильный рынок запасных частей достаточно широкий, и если оригинальные диски дорого, то всегда есть возможность купить аналог.

Выводы

Купить и заменить тормозные диски на ВАЗ-2110 достаточно просто. Для этого потребуется немного конструктивных знаний и умений. Сам процесс займёт около получаса. Если автолюбитель не может самостоятельно проделать процедуру, то рекомендуется обратиться в автосервис.

Какие лучше тормозные диски поставить на ВАЗ 2110?

Вряд ли стоит лишний раз напоминать о том, какую огромную роль играет тормозная система в функционировании всего автомобиля. Потому замена тормозных дисков на ВАЗ 2110 должна выполняться в строгом соответствии с руководством по ремонту автомобиля. Здесь не допускаются отклонения от нормы и попытки самодеятельности.

Этапы замены

Весь процесс замены можно разделить на несколько этапов:

• Демонтаж колес;
• Снятие старой тормозной колодки;
• Разборка рамы;
• Очистка ступицы, ее проверка;
• Удаление покрытия с новых дисков;
• Проверка биения;
• Установка новых элементов тормозной системы.

Теперь поговорим об этом более подробно.

Снятие колеса

На самом деле демонтировать колесо для последующей замены тормозных элементов не сложно.

Но определенную последовательность действий соблюдать придется.

1. Установите домкрат под автомобиль.
2. Поднимите его, не допуская опрокидывания, но при этом, чтобы вы могли легко снять колеса.
3. Открутите крепежи крепления колеса.
4. Снимите колпаки и непосредственно сами колеса.

Как видите, процедура действительно простая, но требующая внимания и аккуратности.

Снятие колодок

1. Постарайтесь максимально отодвинуть поршень от тормозного механизма. Но не превышайте расстояние выше того, которое позволит удобно снять тормозные колодки.
2. Вынимайте колодку.
3. Чтобы работа выполнялась легче, можно разобрать тормозную раму. Для этого выкручивают два болта крепления колодки и отсоединяют устройство.

Ступица

Ее следует обязательно очистить, поскольку весь скопившийся мусор, грязь, ржавчина негативно отразятся на эффективности новых тормозов.

Грязные

Для чистки используют растворители на основе спирта и металлические щетки. Если чистку не выполнить, работа тормозов будет сопровождаться биением — допускать это категорически нельзя.

Обязательно проверьте ступицу на показатель биения. В норме он не превышает 0,1 мм. Для проверки существует специальный инструмент. Если показатель в пределах нормального, тогда выполняется полноценная сборка.

Работа с новыми дисками

Многих владельцев «десятки» интересует, какие лучше выбрать тормозные диски для ВАЗ 2110. Вопрос вполне закономерный.

Выбирайте сертифицированные аналоги от известных производителей, таких как Bosch, либо оставайтесь верны заводским деталям. Это два самых оптимальных варианта по уровню качества и соответствия самому автомобилю.

Новые

Некоторые берут похожие диски, которые частично подходят на «десятку», затачивают их, корректируют конструкцию. Это сомнительное мероприятие, поскольку требуются серьезные навыки в подобном деле, дополнительные временные и финансовые затраты. При этом далеко не факт, что такие тормоза будут работать лучше тех, которые предлагает завод АвтоВАЗ.

Вы уже поняли, как снять тормозной элемент, потому пришло время поработать с новым. Мало просто купить другой тормозной диск и поставить его на место. Сначала он подготавливается и выполняется проверка биения. Давайте об это подробнее.

1. С нового диска обязательно удаляется покрытие.
2. Это покрытие служит своего рода консервантом.
3. Удаляется слой при помощи любого растворителя.
4. Очищайте тщательно, вытирайте деталь насухо после завершения работы.
5. Теперь диск можно ставить на новое место и проверять биение.
6. Допустимый показатель биения — не более 0,15 миллиметров.
7. Если показатель превышен, это может привести к увеличению чувствительности педали тормоза, а также образованию вибраций при торможении.

Установка и проверка

Перед тем как поменять тормозные диски убедитесь, что проблема тормозной системы кроется именно в них. Существует ряд других проблем, характерных для «десятки» и все машин вообще. Потребуется полноценная диагностика, чтобы замена не оказалась напрасной.

Регулировка

По сути, установка выполняется в обратной последовательности разборки тормозных дисков. Потому особых проблем возникать не должно.

А вот проверка функциональности — вопрос более важный и в определенной степени сложный.

Первое, что советуют специалисты, это полноценная обкатка новых дисков. Для этого следует проехать около 500 километров. Тормозить при этом нужно плавно, не совершать резких ударов по педали тормоза. Если этого не делать, на дисках могут образоваться дефекты, а причиной послужит банальный перегрев.

Признаки потребности замены дисков

Далеко не все автовладельцы обращают внимание на состояние тормозных дисков, из-за чего проблема их выхода из строя застает в самый неподходящий момент. Рекомендуем учиться на чужих ошибках, а не допускать собственные.

Для определения близкого к необходимости замены состояния тормозных дисков, рекомендуется делать следующее:

• Проверять показатель толщины тормозного диска. Нормальный размер — это 17 миллиметров. Это если речь идет о вентилируемых дисках;
• На невентилируемых элементах есть свой показатель, и он составляет 10 миллиметров;
• Проверяйте биение. Этот параметр в норме составляет 0,15 миллиметров и не превышает его;
• Измерять показатели биения следует на профессиональных станциях технического обслуживания, которые оснащены соответствующим оборудованием. Далеко не всегда самостоятельные замеры дают точный результат;
• Изучайте поверхность тормозного диска. При обнаружении каких-либо повреждений, дефектов, сколов, трещин обязательно незамедлительно меняйте детали;
• Что касается выбора новых элементов, то приобретайте их исключительно в сертифицированных магазинах, у которых есть разрешение на предоставление соответствующих услуг. Покупка на рынке чревата тому, что вы попадетесь на подделки, которые не соответствуют строгим нормам безопасности. Увы, сейчас подобных дисков более чем достаточно;
• Покупать следует вентилируемые диски, срок годности которых значительно выше невентилируемых аналогов, плюс эффективность лучше. Поток воздуха, охлаждающий тормоза, увеличивает срок службы примерно в два раза, если сравнивать с простыми невентилируемыми элементами тормозной системы.

Процесс сложный, но возможный для выполнения своими руками. Следуйте инструкциям, соблюдайте правила безопасности, а также используйте только высококачественные, проверенные детали. Все же надежные тормоза — это гарантия вашей безопасности и безопасности всех остальных участников дорожного движения.
