Замена датчика педали тормоза P0504
Поделюсь проблемой которая появилась пару дней назад, а так же как данную неисправность побеждать.
На днях временами стал пропадать газ — педаль нажата, а обороты падают как будто я ее отпустил(начинает работать, только после того как отпустишь и нажмешь педаль повторно).
Ошибка чекинжайн на панели приборов загоралось не сразу, а спустя примерно час поездки или примерно 8-12 таких сбросов газа.
Диагностика показала ошибку P0504 — датчик педали тормоза. Честно сказать немного удивлен, как взаимосвязаны этот датчик и педаль газа (еще можно понять, в случае с коробкой АКПП, но у меня то механика)
На форумах тоже все писали про то, что виновен именно этот датчик.
Купил в магазине за 1800 тенге (~5-6$)
Замена занимает минут 10-30.
Сам датчик (по большому счету это просто кнопка) иначе он вроде еще называется «лягушка», находиться в верхней части педали тормоза. Доступ к нему немного затруднителен но разбирать ничего не приходиться.
1. Снимаем фишку с датчика
2. Немного отворачиваем контргайку на датчике рожковым ключем на 19
3. Выкручиваем сам датчик
4. Накручиваем контргайку на новый датчик, вкручиваем его на место и затягиваем гонтргайку.
5. Проверяем работают ли стопы
6. Заводим катаемся и проверяем ошибки.
В общем проблема копеечная, хотя первые впечатления были — накрывается топливный насос )
Где находится датчик педали тормоза на приоре
ул. Бурабай (бывш.Кобозева) 135 офис 2
ул. Бурабай (бывш.Кобозева) 135 офис 2
Пункт выдачи заказов:
т: +7 776 936 63 63
info@pitlane.kz
пн-пт: 10:00 — 18:00
- Новинки
- Лада Веста (Lada Vesta)
- Двигатель Лада Веста
- Основные элементы двигателя Лада Веста
- Головка блока двигателя Лада Веста
- Газораспределительный механизм (ГРМ) Лада Веста
- Сиситема охлаждения двигателя Лада Веста
- Система подачи топлива Лада Веста
- Система подачи воздуха (Впуск) Лада Веста
- Система зажигания Лада Веста
- Электрооборудование двигателя Лада Веста
- Выхлопная система Лада Веста
- Опоры двигателя (крепления) Лада Веста
- Уплотнительные элементы двигателя Лада Веста
- Привод генератора Лада Веста
- Сцепление Лада Веста
- Привод Лада Веста
- Элементы КПП Лада Веста
- Стойки и Амортизаторы Лада Веста
- Пружины Лада Веста
- Опоры стоек и амортизаторов Лада Веста
- Стабилизатор поперечной устойчивости Лада Веста
- Элементы передних рычагов и задней балки Лада Веста
- Ступичный узел Лада Веста
- Тормозные колодки Лада Веста
- Тормозные диски Лада Веста
- Прочие элементы тормозной системы Лада Веста
- Брызговики Лада Веста
- Декоративные элементы кузова Лада Веста
- Накладки на пороги Лада Веста
- Дефлекторы и ветровики Лада Веста
- Уплотнители Лада Веста
- Эмблемы и шильдики Лада Веста
- Накладки и заглушки на бампера Лада Веста
- Элементы капота и подкапотного пространства Лада Веста
- Элементы багажника Лада Веста
- Зеркала Лада Веста
- Бортовые компьютеры, индикаторы, кнопки Лада Веста
- Элементы интерьера Лада Веста
- Коврики Лада Веста
- Защитные накладки салона Лада Веста
- Аксессуары Лада Веста
- Система освещения Лада Веста
- Жгуты проводов, разъемы Лада Веста
- Реле, блоки управления, приборы, Лада Веста
- Двигатель Лада Гранта
- Блок двигателя Лада Гранта
- Головка блока двигателя Лада Гранта
- Газораспределительный механизм (ГРМ) Лада Гранта
- Система охлаждения двигателя Лада Гранта
- Система подачи топлива Лада Гранта
- Система подачи и очистки воздуха Лада Гранта
- Система зажигания Лада Гранта
- Электрооборудование двигателя Лада Гранта
- Привод генератора Лада Гранта
- Выхлопная система Лада Гранта
- Опоры (кронштейны) двигателя Лада Гранта
- Уплотнительные элементы двигателя Лада Гранта
- Сцепление Лада Гранта
- Привод Лада Гранта
- Элементы КПП Лада Гранта
- Стойки и амортизаторы Лада Гранта
- Пружины Лада Гранта
- Опоры стоек и амортизаторов Лада Гранта
- Элементы передних рычагов и задней балки Лада Гранта
- Стабилизатор поперечной устойчивости Лада Гранта
- Ступичный узел Лада Гранта
- Тормозные колодки Лада Гранта
- Тормозные диски Лада Гранта
- Тормозные цилиндры и суппорта Лада Гранта
- Прочие элементы тормозной системы Лада Гранта
- Дефлекторы и Ветровики Лада Гранта
- Накладки и заглушки на бампера Лада Гранта
- Накладки и уплотнители проёмов дверей Лада Гранта
- Элементы капота и подкапотного пространства Лада Гранта
- Элементы багажника Лада Гранта
- Эмблемы и шильдики Лада Гранта
- Зеркала Лада Гранта
- Брызговики Лада Гранта
- Защитные накладки и уплотнители кузова Лада Гранта
- Элементы интерьера Лада Гранта
- Бортовые компьютеры, индикаторы, кнопки Лада Гранта
- Аксессуары Лада Гранта
- Защитные накладки салона Лада Гранта
- Коврики салона Лада Гранта
- Система освещения Лада Гранта
- Жгуты проводов, разъемы Лада Гранта
- Реле, приборы Лада Гранта
- Двигатель Лада Приора
- Блок двигателя Лада Приора
- Головка блока двигателя Лада Приора
- Газораспределительный механизм (ГРМ) Лада Приора
- Система охлаждения Лада Приора
- Система подачи топлива Лада Приора
- Система подачи и очистки воздуха Лада Приора
- Система зажигания Лада Приора
- Электрооборудование двигателя Лада Приора
- Привод генератора Лада Приора
- Выхлопная система Лада Приора
- Опоры (кронштейны) двигателя Лада Приора
- Уплотнительные элементы двигателя Лада Приора
- Сцепление Лада Приора
- Привод Лада Приора
- Элементы КПП Лада Приора
- Стойки и амортизаторы Лада Приора
- Пружины Лада Приора
- Опоры стоек и амортизаторов Лада Приора
- Элементы передних рычагов и задней балки Лада Приора
- Стабилизатор поперечной устойчивости Лада Приора
- Ступичный узел Лада Приора
- Тормозные колодки Лада Приора
- Тормозные диски Лада Приора
- Тормозные цилиндры и суппорта Лада Приора
- Прочие элементы тормозной системы Лада Приора
- Дефлекторы и Ветровики Лада Приора
- Накладки на бампера Лада Приора
- Элементы капота и подкапотного пространства Лада Приора
- Накладки и уплотнители проёмов дверей Лада Приора
- Эмблемы и шильдики Лада Приора
- Элементы интерьера Лада Приора
- Бортовые компьютеры, индикаторы, кнопки Лада Приора
- Аксессуары Лада Приора
- Система освещения Лада Приора
- Жгуты проводов, разъемы Лада Приора
- Реле, приборы Лада Приора
- Двигатель Лада Иксрей
- Основные элементы Лада Иксрей
- Головка блока двигателя Лада Иксрей
- Газораспределительный механизм (ГРМ) Лада Иксрей
- Система охлаждения двигателя Лада Иксрей
- Система подачи топлива Лада Иксрей
- Система подачи воздуха (Впуск) Лада Иксрей
- Система зажигания Лада Иксрей
- Электрооборудование двигателя Лада Иксрей
- Выхлопная система Лада Иксрей
- Опоры двигателя (крепления) Лада Иксрей
- Уплотнительные элементы двигателя Лада Иксрей
- Привод генератора Лада Иксрей
- Сцепление Лада Иксрей
- Привод Лада Иксрей
- Элементы КПП Лада Иксрей
- Стойки и Амортизаторы Лада Иксрей
- Пружины Лада Иксрей
- Стабилизатор поперечной устойчивости Лада Иксрей
- Элементы передних рычагов Лада Иксрей
- Прочие элементы ходовой части Лада Иксрей
- Тормозные колодки Лада Иксрей
- Тормозные диски Лада Иксрей
- Защитные накладки салона Лада Иксрей
- Элементы интерьера Лада Иксрей
- Двигатель Лада Ларгус
- Основные элементы двигателя Лада Ларгус
- Головка блока двигателя Лада Ларгус
- Газораспределительный механизм (ГРМ) Лада Ларгус
- Сиситема охлаждения двигателя Лада Ларгус
- Система подачи топлива Лада Ларгус
- Система подачи воздуха (Впуск) Лада Ларгус
- Система зажигания Лада Ларгус
- Электрооборудование двигателя Лада Ларгус
- Выхлопная система Лада Ларгус
- Опоры двигателя (крепления) Лада Ларгус
- Уплотнительные элементы двигателя Лада Ларгус
- Привод генератора Лада Ларгус
- Главная
- Лада Веста (Lada Vesta)
- Тормозная система Лада Веста
- Прочие элементы тормозной системы Лада Веста

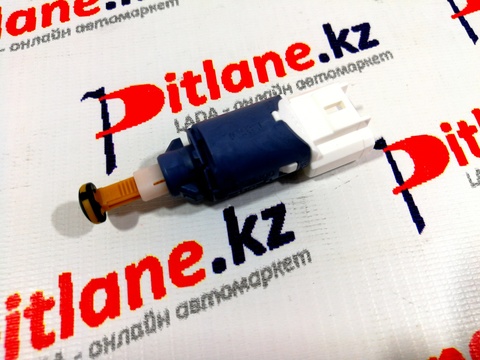

- Датчик педали тормоза (включения стоп сигнала) «RENAULT» для Лада Гранта, Калина-2, Приора, Ларгус, Веста, XRAY.
Товар отсутствует
Товар отсутствует
Товар отсутствует
Товар отсутствует

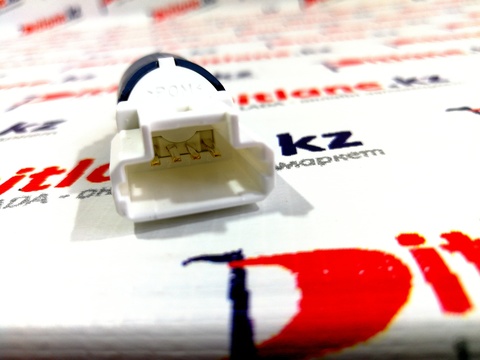

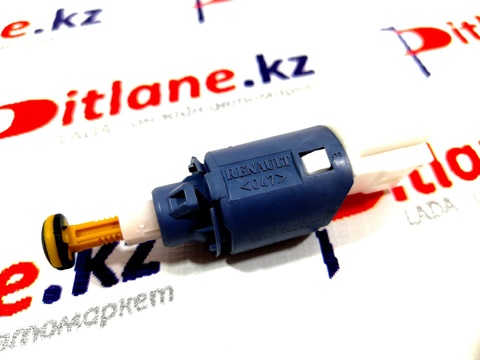

Оригинальная деталь от производителя. Четырехконтактный датчик положения педали тормоза -включения/выключения стоп — сигнала, регулировка стоп-сигнала производится автоматически.

В просторечье, этот датчик называют «лягушка».
Устанавливается в районе педали тормоза на а/м с электронной педалью газа.
Вес, кг 0,07 Размеры, мм 80x30x30 Ошибка Р0504 — причина в датчике положения педали тормоза
Владельцы автомобилей LADA с электронной педалью газа могут столкнуться с ошибкой Р0504 (рассогласование датчиков педали тормоза). Вместе с ней могут появиться неисправности в работе двигателя (глохнет, плавают обороты, не заводится и т.д.). Чаще всего причина в датчике положения педали тормоза (датчик стоп-сигнала или лягушка).
Датчик положения педали тормоза и выключатель сигналов торможения смонтированы в одном корпусе. Чаще всего причина его неисправности — поломка пружины. В этом случае датчик можно отремонтировать самостоятельно, заменив пружину на новую. Либо заменить датчик на новый.
Как снять и установить
Отключаем минусовую клемму аккумулятора. Отодвигаем сиденье водителя максимально назад, рулевую колонку поднимаем вверх, убираем коврик. Датчик располагается возле педали тормоза, чтобы его снять необходимо снять колодку с проводами (отщелкнув фиксаторы), а затем:
- (Приора, Калина, Гранта, Нива 4х4) ослабить контргайку и выкрутить датчик.
- (Ларгус, Веста, XRAY) повернуть датчик против часовой стрелки на 90 градусов и снять его из кронштейна.
Установка датчика педали тормоза производится в обратной последовательности. При необходимости выполните его регулировку. Закручиваем датчик до тех пор, пока педаль не пойдет вниз. Затем немного вывернуть его (против часовой стрелки на 90 градусов) и зафиксировать контргайкой. Должно получиться так, чтобы при отпущенной педали тормоза шток выключателя был полностью «утоплен», а при нажатой педали шток должен полностью выходить из корпуса выключателя. Процесс снятия и установки датчика также показан на видео:
Как проверить
Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов.
(Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение.
(Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.
Таким образом, причиной ошибки Р0504 может быть:
- неисправный датчик или его проводка
- датчик педали тормоза не отрегулирован
- необходимо перепрограмирование ЭСУД (предписание №46-15 для Лада Гранта и Калина 2 с АКПП, скачать его могут пользователи сайта)
Чтобы скачать файлы нужно авторизироваться на сайте
Технологическая инструкция завода
Р0504 — Выключатели «А/В» педали тормоза, рассогласование сигналов
На примере Lada Vesta:
Код Р0504 заносится если:
- сигналы концевых выключателей «3-4/1-2» педали тормоза рассогласованы более 200 секунд на запущенном двигателе в режиме холостого хода;
- или количество нажатий на педаль тормоза, определяемых по сигналам двух концевых выключателей «3-4/1-2» отличается на величину диагностического порога на движущемся автомобиле.
Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.
Последовательность соответствует цифрам на карте.
- Проверяется, активен ли код Р0504 в момент запроса.
- Выполняется проверка электрических цепей.
- Проверяется установка выключателя педали тормоза.
Диагностический прибор в режиме «Мониторинг сигналов» показывает бит состояния контактов «3-4» (параметр «Датчик 1 педали тормоза») и бит состояния контактов «1-2» (параметр «Датчик 2 педали тормоза») выключателя педали тормоза.
Контроль состояния контактов «1-2» также проводить по лампам стоп-сигналов.При обнаружении рассогласования сигналов выключателей «1-4/2-3» система управления двигателем будет работать в аварийном режиме до конца текущей поездки.
После ремонта запустить двигатель, сбросить коды и убедиться в отсутствии неисправности.
На примере Lada Granta/Kalina:
Код Р0504 заносится если:
- сигналы концевых выключателей «1-4/2-3» педали тормоза рассогласованы более 200 секунд на запущенном двигателе в режиме холостого хода;
- или количество нажатий на педаль тормоза, определяемых по сигналам двух концевых выключателей «1-4/2-3» отличается на величину диагностического порога на движущемся автомобиле.
Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.
Последовательность соответствует цифрам на карте.
- Проверяется, активен ли код Р0504 в момент запроса.
- Выполняется проверка электрических цепей.
- Выполнить регулировку зазора выключателя педали тормоза.
Диагностический прибор в режиме «1 — Параметры; 1 — Общий просмотр» показывает бит состояния B_BREMS контактов «2-3» выключателя педали тормоза.
Контроль состояния контактов «1-4» проводить по лампам стоп-сигналов.
При обнаружении рассогласования сигналов выключателей «1-4/2-3» система управления двигателем будет работать в аварийном режиме до конца текущей поездки.
После ремонта запустить двигатель, сбросить коды и убедиться в отсутствии неисправности.
