Высокая приборная панель — снятие
Отсоедините провод от клеммы “–” аккумуляторной батареи. Установите колеса в положение прямолинейного движения.
Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.
Облицовка выключателя зажигания.
Порядок работ
1. Снимите декоративную накладку рулевого колеса.
2. Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.
3. Резкими ударами руки сбейте Руль со шлицев рулевого вала
4. Окончательно отверните гайку и снимите Руль.
5. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.
6. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.
7. Снимите верхний хожух рулевой колонки.
8. Ослабьте затяжку болта крепления основания подрулевых переключателей.
9. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.
10. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.
11. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.
12. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.
13. Выверните два винта крепления накладки консоли панели приборов.
14. Снимите накладку с консоли.
15. Выньте патрон прикуривателя из гнезда.
16. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.
17. Снимите ручку переключателя вентилятора отопителя.
18. Снимите три ручки управления отопителем, подцепляя их отверткой.
19. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.
20. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.
21. Снимите ручку гидрокорректора света фар, потянув ее на себя.
22. Снимите ручку выключателя освещения комбинации приборов.
23. Отверните гайку крепления выключателя освещения комбинации приборов.
24. Отверните гайку крепления гидрокорректора света фар.
25. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.
26. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.
27. Отверните по одному винту крепления накладки с обеих сторон панели приборов.
28. Подцепите отверткой и выньте из панели переключатель наружного освещения.
29. Отсоедините от переключателя наружного освещения колодку с проводами. Протолкните колодку внутрь панели приборов.
30. Подцепите отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль установлена радиоаппаратура, предварительно снимите ее.
31. Отверните винт крепления накладки панели приборов.
32. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.
33. Приподнимите накладку панели приборов.
34. Отсоедините колодку с проводами от колодки прикуривателя.
35. Отсоедините колодку с проводами от колодки подсветки прикуривателя.
36. Отсоедините колодку с проводами от лампы подсветки выключателя аварийной сигнализации.
37. Отсоедините колодку с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.
38. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны – защелки легко отламываются.
39. Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.
40. Снимите колодку с выключателя задних противотуманных фонарей.
41. Отверните два винта крепления комбинации приборов.
42. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.
Предупреждение
Разъедините колодки с проводами дополнительного оборудования, если оно установлено на вашем автомобиле.
43. Отсоедините красную колодку с проводами от комбинации приборов.
44. Отсоедините колодку с проводами от бортовой системы контроля.
45. Отсоедините белую колодку с проводами от комбинации приборов.
46. Отсоедините колодку выключателя зажигания с проводами от реле зажигания.
47. Отсоедините провод “массы” реле зажигания.
48. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.
49. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.
50. Отсоедините колодку с проводами лампы подсветки вещевого ящика.
51. Отверните два винта крепления и опустите вниз панель управления отопителем.
52. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.
53. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.
54. Подцепите отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.
55. Отверните винт центрального крепления панели приборов.
56. Снимите панель приборов.
Установите панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.
Как снять низкую панель приборов ВАЗ-2109
Отсоедините провод от минусовой клеммы аккумуляторной батареи.
Установите колеса в положение прямолинейного движения.
Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.
Снимите три ручки управления отопителем.
Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
Отверните по два винта крепления накладки консоли панели приборов с обеих сторон консоли.
Сдвиньте накладку на себя.
Отсоедините колодку с проводами от выключателя задних противотуманных фонарей
Отсоедините две колодки с проводами и один провод от выключателя обогрева заднего стекла
Отсоедините колодку с проводами от выключателя аварийной сигнализации
Снимите колодку с проводами с переключателя наружного освещения
Отсоедините колодку с проводами подсветки прикуривателя.
Отсоедините колодку с проводами прикуривателя и снимите накладку консоли.
Отверните четыре винта крепления панели управления отопителем.
Отверните два винта крепления козырька комбинации приборов
Снимите козырек комбинации приборов
Сожмите пружинные зажимы и выньте корпус комбинации приборов из панели.
Отверните гайку крепления и отсоедините трос от спидометра.
Отсоедините белую колодку с проводами от комбинации приборов
Снимите шланг с штуцера эконометра
Отсоедините от спидометра трос сброса показаний счетчика суточного пробега.
Отсоедините красную колодку от комбинации приборов.
Снимите ручки гидрокорректора света фар и выключателя освещения комбинации приборов, вытянув их на себя
Отверните гайку крепления выключателя освещения комбинации приборов
Отверните гайку крепления гнезда гидрокорректора света фар
Снимите рулевое колесо и подрулевые переключатели (смотрим статью – «Как снять панель приборов автомобиля ВАЗ-2109»).
Установите ключ в замке зажигания в положение «0», чтобы выключить противоугонное устройство, и отсоедините колодку с проводами замка зажигания.
Отверните два болта и две гайки крепления трубы рулевой колонки.
Если на вашем автомобиле головки болтов не срезаны, отверните два болта и снимите замок зажигания, не снимая трубу рулевой колонки.
Снимите трубу рулевой колонки вместе с замком зажигания
Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите ручку с тяги
Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.
Отверните винт бокового крепления панели приборов с левой стороны.
Отверните винт нижнего крепления панели приборов с левой стороны.
Отверните винт бокового крепления панели приборов с правой стороны.
Отверните винт нижнего крепления панели приборов с правой стороны.
Отверните винт крепления панели приборов в вещевом ящике.
Отверните по одному винту крепления консоли панели приборов с обеих сторон и снимите панель приборов.
Устанавливать панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения
Разборка панели ваз 2109
Всем привет!

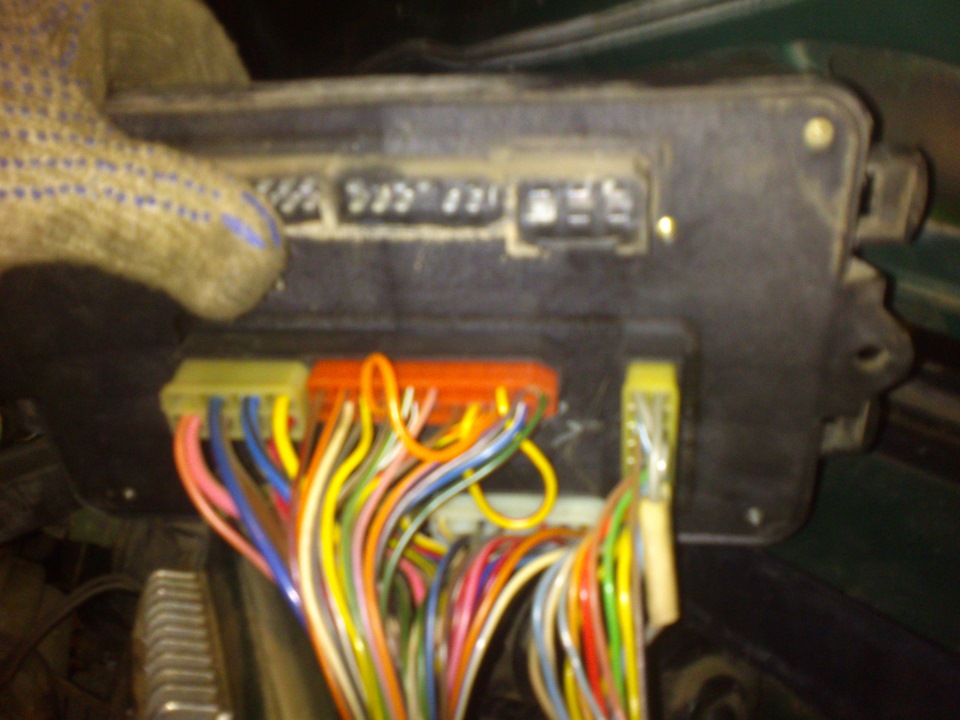

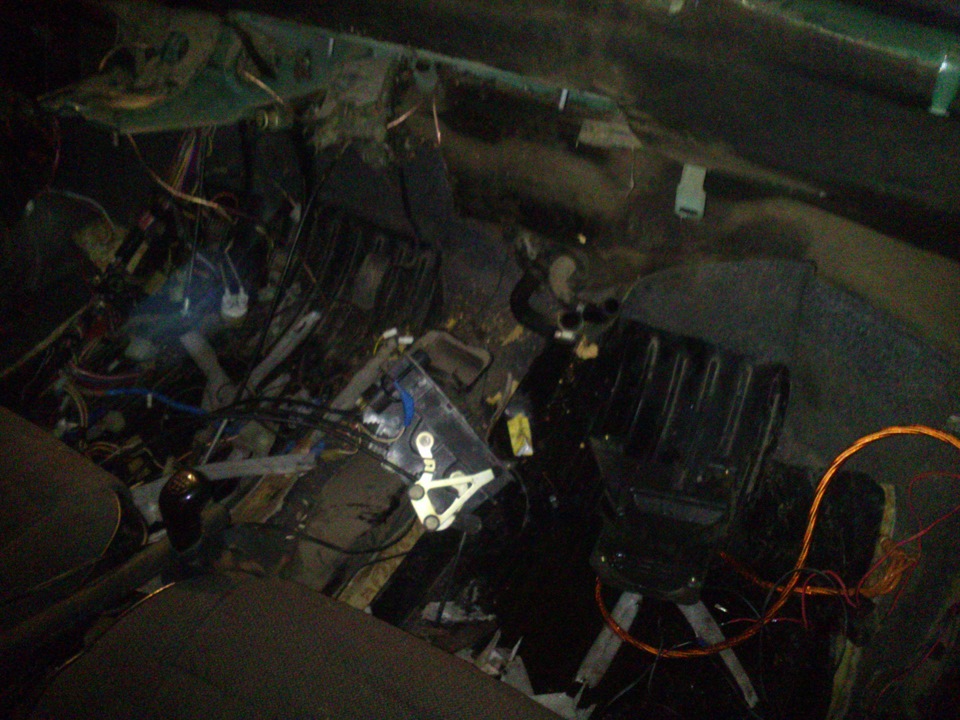

В этой записи, хочу написать о разборке, своей, погремушки ) Высокой панели ! Панель была у меня в хорошем состоянии, без трешин и сколов, Был один косяк это, на приборной доске, Так же пытался проклеить панель, было, вроде лучше, но все равно скрипела Ну да ладно, пора избовляться от старого гремяшего мусора
И вот скорем времени, я начну установку, Новой ЕВРО панели от ваз 2114
Спасибо за внимание! Продолжение следует…
Цена вопроса: 0 ₽ Пробег: 159 445 км
8 апреля 2013 Метки: расходники
Как снять приборную панель ваз 2109
Снятие и установка высокой панели приборов (торпеды) ВАЗ 2108-2109-21099
Ранее мы уже опубликовывали здесь статью Снятие и установка низкой панели приборов ВАЗ 2108-2109. Теперь-же публикуем аналогичный материал для владельцев «зубил» с высокой торпедой. Если учесть печальную славу этой торпеды как самой гремучей, то довольно легко понять почему владельцы этих машин готовы потратить уйму времени лишь-бы заставить ее замолчать. Снятие высокой торпеды имеет почти в 2 раза больше шагов, нежели снятие низкой.
Как и в случае с низкой панелью, мы будем выполнять работы связанные с электрооборудованием машины, а значит первым делом снимаем клеммы с аккумулятора.
1. Снимаем декоративную накладку рулевого колеса.
2. Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.
3. Рулевое колесо очень плотно сидит на шлицах вала, поэтому не отворачивайте сразу гайку крепления колеса: при резком ударе рулевое колесо, соскочив со шлицов, может нанести травму. Промаркируйте положение рулевого колеса относительно вала.
4. Резкими ударами руки сбейте рулевое колесо со шлицов рулевого вала
5. Окончательно отверните гайку и снимите рулевое колесо.
6. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.
7. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.
8. Снимите верхний кожух рулевой колонки.
9. Ослабьте затяжку болта крепления основания подрулевых переключателей.
10. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.
11. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.
12. При отсоединении колодок с проводами рекомендуем их промаркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.
13. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.
14. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.
15. Выверните два винта крепления накладки консоли панели приборов.
16. Снимите накладку с консоли.
17. Выньте патрон прикуривателя из гнезда.
18. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.
19. Снимите ручку переключателя вентилятора отопителя.
20. Снимите три ручки управления отопителем, подцепляя их отверткой.
21. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.
22. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.
23. Снимите ручку гидрокоректора света фар, потянув ее на себя.
24. Снимите ручку выключателя освещения комбинации приборов.
25. Отверните гайку крепления выключателя освещения комбинации приборов.
26. Отверните гайку крепления гидрокоректора света фар.
27. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокоректор света фар.
28. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.
29. Отверните по одному винту крепления накладки с обеих сторон панели приборов.
30. Подцепите отверткой и выньте из панели переключатель наружного освещения.
31. Отсоедините от переключателя наружного освещения колодку с проводами. Протолкните колодку внутрь панели приборов.
32. Подцепите отверткой и выньте гнездо для магнитолы. Если на автомобиль установлена аудио-аппаратура, предварительно снимите ее.
33. Магнитолу снимайте в соответствии с инструкциями завода-изготовителя.
34, Отверните винт крепления накладки панели приборов.
35. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.
36. Приподнимите накладку панели приборов.
37. Отсоедините колодку с проводами от колодки прикуривателя.
38. Отсоедините колодку с проводами от колодки подсветки прикуривателя.
39. Отсоедините колодку с проводами от лампы подсветки выключателя аварийной сигнализации.
40. Отсоедините колодку с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.
41. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки
легко отламываются.
42. Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.
43. Снимите колодку с выключателя задних противотуманных фонарей.
44. Отверните два винта крепления комбинации приборов.
45. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.
Предупреждение
Разъедините колодки с проводами дополнительного оборудования, если оно установлено на вашем автомобиле.
46. Отсоедините красную колодку с проводами от комбинации приборов.
47. Отсоедините колодку с проводами от бортовой системы контроля.
48. Отсоедините белую колодку с проводами от комбинации приборов.
49. Отсоедините колодку выключателя зажигания с проводами от реле зажигания.
50. Отсоедините провод “массы” реле зажигания.
51. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.
52. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.
53. Отсоедините колодку с проводами лампы подсветки вещевого ящика.
54. Отверните два винта крепления и опустите вниз панель управления отопителем.
55. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.
56. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.
57. Подцепите отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.
58. Отверните винт центрального крепления панели приборов.
59. Снимите панель приборов.
Установите панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.
