Лямбда зонд. Кислородный датчик, замена. Аналоги.
4 года
Обобщу всю информацию по лямбда зондам, применяемым на FFII.
1. На FFII лямбда зонды применяются двух видов: широкополосные пятипроводные на ST и четырехпроводные на все другие двигатели. Нас интересуют последние, четырехпроводные, их я и опишу.
2. Все четырехпроводные лямбда зонды Bosch одинаковые.
3. Хоть от Форда, хоть от российского автопрома, хоть от других иномарок. Различаются только разъемами и длиной проводов.
4. Для Форда лямбда зонды производит только Bosch.
5. Все лямбда зонды произведенные для Форда имеют два вида разъемов: зеленый (верхний, до катализатора) и синий (нижний, после катализатора)
6. И синий и зеленый разъем зонда можно «доработать» напильником, удалив направляющие, и он будет подходить и к синим, и к зеленым разъемам на авто. Поэтому можно купить любой четырехпроводный лямбда зонд Bosch с Фордовским разъемом, при том, что длина его не меньше оригинального. То, что необходимо удалить напильником указано красными стрелками на фото ниже:
7. Все оригинальные финис коды (и действующие и устаревшие) и аналоги Bosch, всех лямбда зондов применяемых на FFII сведены в одну таблицу:
8. На двигателях с двумя катализаторами лямбда зонды имеют следующее наименование:
HO2S11 — Bank 1 Sensor 1
HO2S12 — Bank 1 Sensor 2
HO2S21 — Bank 2 Sensor 1
HO2S22 — Bank 2 Sensor 2
Справочник темы:
 |
кислородный датчик, лямбда, катализатор, бош, лямбда-зонд, выхлопная система, выпускная система |

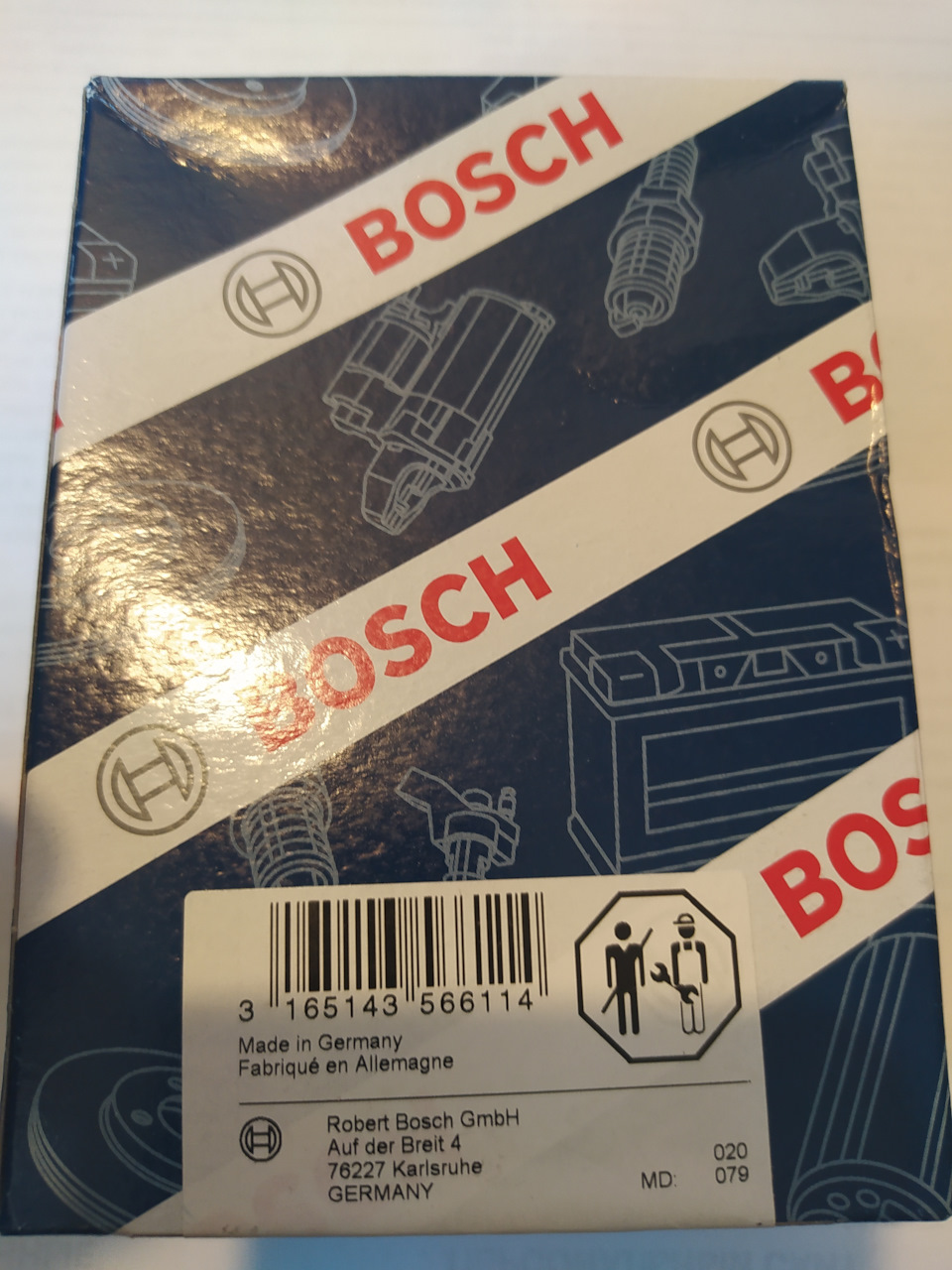

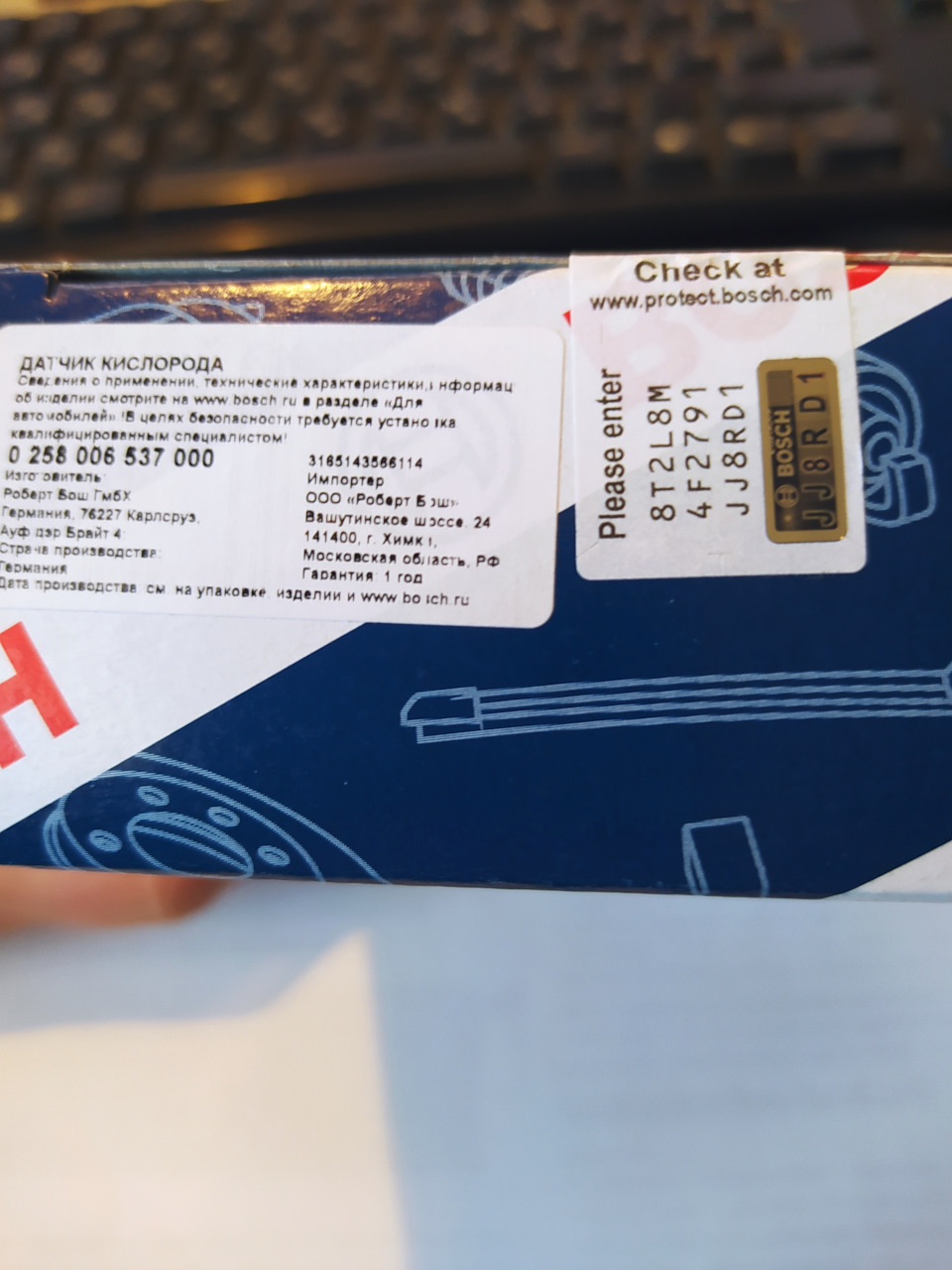

Датчик кислорода BOSCH 0258006537
Производитель рекомендует производить замену датчиков кислорода (лямбда зонд и пр. названия) через 75 т. км. Замену датчика положения распредвала и прочих -не рекомендует.
При пробеге 102 т.км решил поменять первый датчик. Второй не учитывается, перепрошит на Е2, катализатор стоит.Буду ставить СРПМ со снятием приемной трубы.

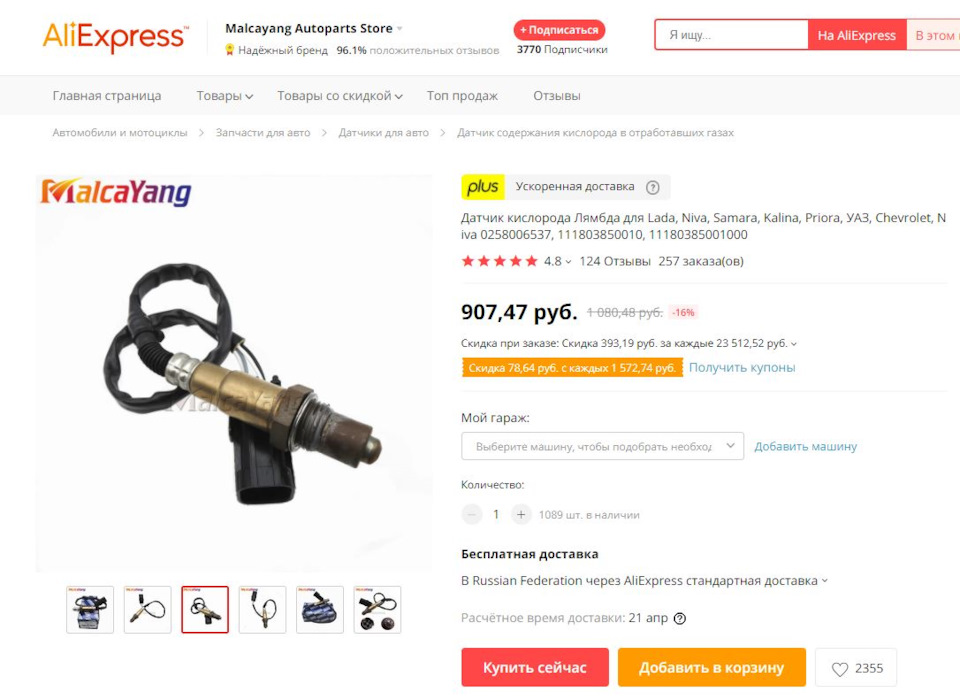

Если есть желание купить подделку заведомо, например:
aliexpress.ru/item/326663…6&ws_ab_test=searchweb0_0, searchweb201602_, searchweb201603_&sku_id=59976107049

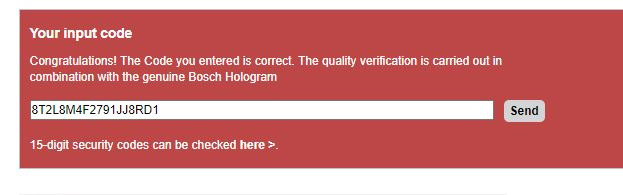

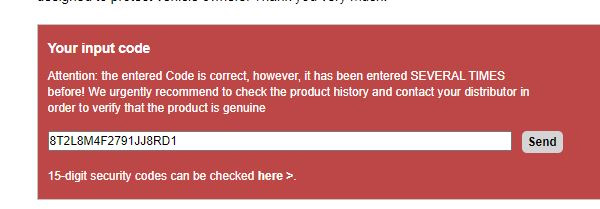

Вводим повторно, наверное раз на 4ый.
Запчасти
Лямбда зонд (датчик кислорода)
Замена кислородного датчика, установка Bosch 0258006537 от ВАЗа на Форд Фокус 2 через переходник
Загорелся джеки чан. Подключился сканером, показал ошибку цепи подогрева. Значит датчик кислорода под замену.
Как то раз я уже менял этот датчик кислорода на оксиде циркония)
www.drive2.ru/l/6474148/ — вот прошлый отчет. Прослужил он 6 лет и 82 т.км
И в прошлый раз я срезал родной разъем от своего датчика и соединил его с проводами нового датчика 0258006537.

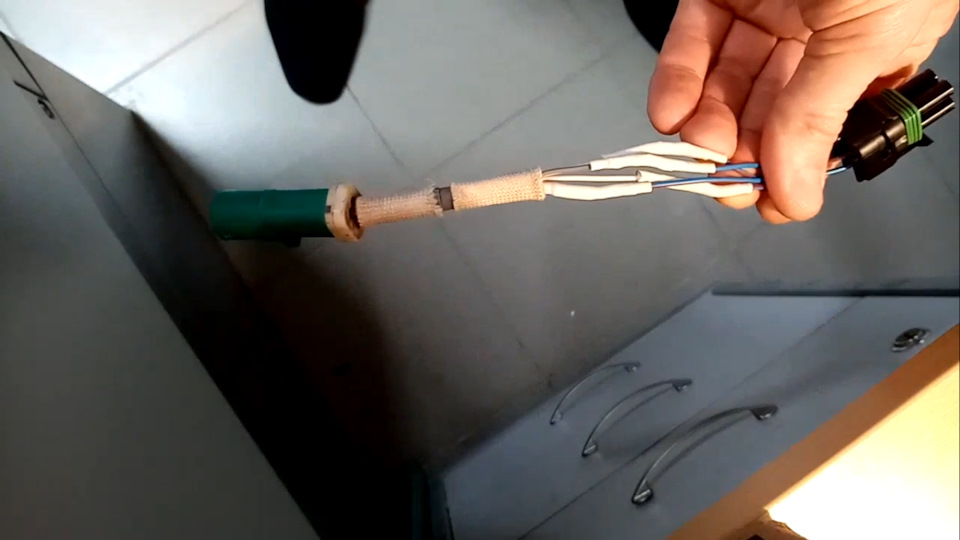

Но так как, похоже их придется менять часто, то решил сделать переходник, чтобы каждый раз провода не перепаивать. Купил ответный разъём CARGEN AX 307 для колодки датчика Ваза и припаял его к своему разъему.

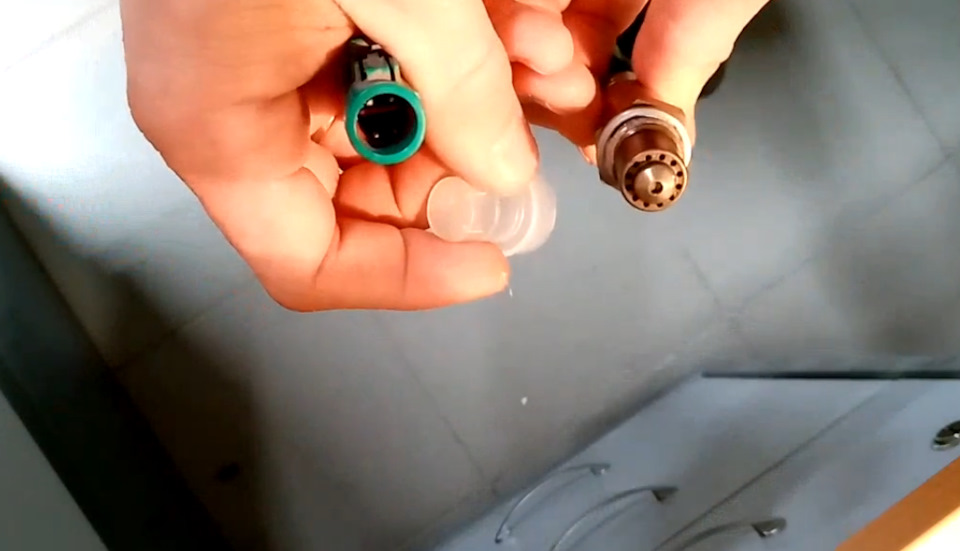

Датчики отличаются только разъемом. Серый и черный провода сигнальные, белые — подогрев.

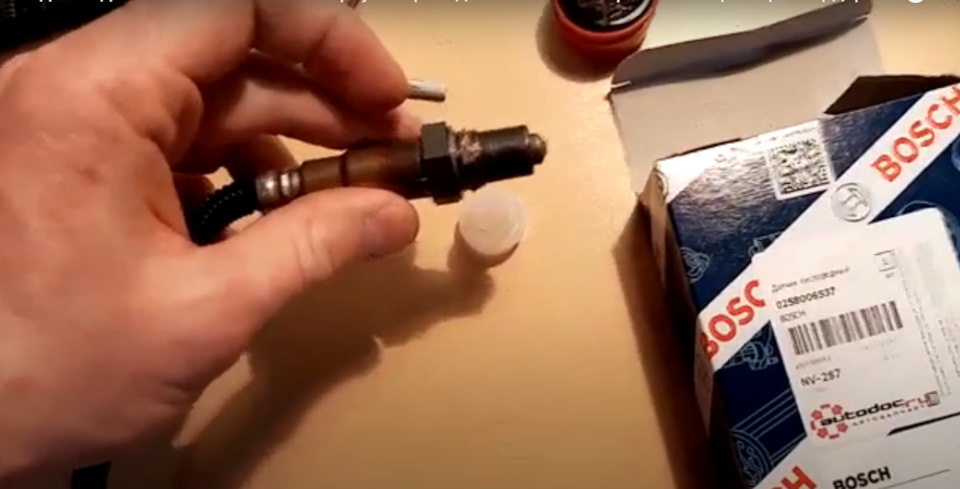

На новом идет смазка. и когда я менял паук, переставил датчик уже без смазки.

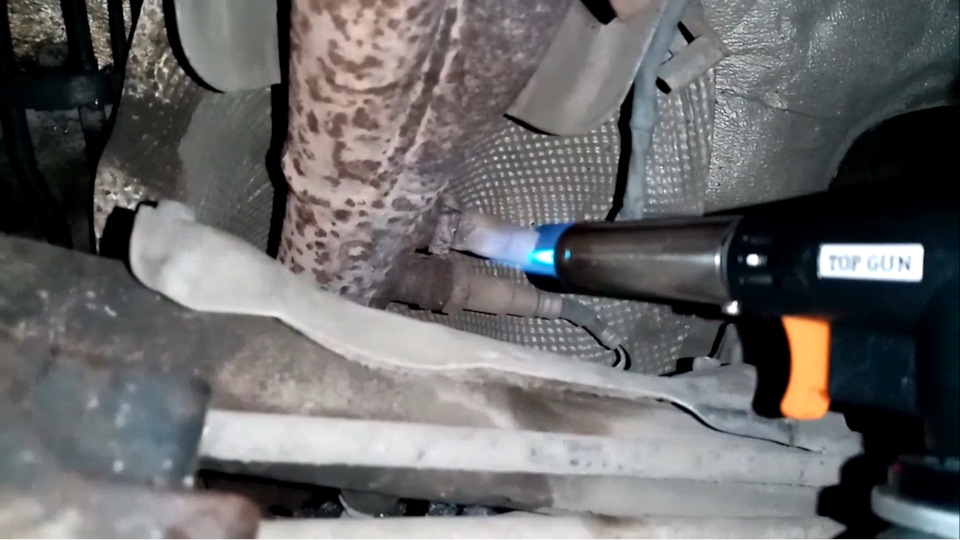

С помощью газовой горелки он открутился.
Как проверить лямбда-зонд мультиметром
Экологические нормы становятся более жесткими, поэтому в каждую машину устанавливают катализатор (каталитический нейтрализатор), благодаря которому выхлопные газы становятся менее токсичными. Среди условий для правильной и долгой работы катализатора — контроль топливно-воздушной смеси. Эта роль возложена на датчик, который именуется лямбда-зондом. Если он работает не в полную силу или ломается, топливо становится менее качественным, что плохо сказывается на работоспособности двигателя. Мастера рекомендуют проверять датчик каждые 10 тыс км, даже если нет явных признаков сбоя. Давайте разбираться, как проверить лямбда-зонд мультиметром.
- 1 Особенности устройства
- 2 Проверяем напряжение
- 3 Проверяем сопротивление
- 3.1 Вопрос — ответ
Особенности устройства
Датчик так называется из-за буквы (ƛ) греческого алфавита лямбда, обозначающей в автомобильной области коэффициент превышения уровня воздуха в топливовоздушной смеси. То есть это элемент, измеряющий кислородный объём в выхлопе. Он сравнивает его со стандартом, при несоответствии показаний подаёт сигнал. Называется также кислородным датчиком.
Место расположения соответствует количеству датчиков в машине. Если автомобиль выпустили до начала 21 века, обычно датчик один (под капотом, перед катализатором). В более современных авто от двух датчиков: первый — на привычном месте, другой — под днищем.
Принцип функционирования основан на прохождении выхлопов через датчик, внутрь которого идет чистый атмосферный воздух. Так как окислительная способность этих двух масс отличается, создаётся разность потенциалов, значения выводятся на электронный блок управления. Система в датчике начинает функционировать, когда прогрев достигает от трех до четырех сотен градусов (в титановых разновидностях нужна ещё более высокая t°), чтобы твердый электролит мог проводить электричество
Есть несколько видов датчиков, очень популярны циркониевые, которые бывают одно-, двух-, трёх- и четырехпроводные.
Обычно лямбда-зонд становится неисправен из-за проблем с топливом: плохое качество, попадание внутрь (как и масла) или проблемы с подачей.
Признаками того, что с датчиком неполадки, могут быть:
- Падение или “плавание” оборотов на холостом ходу.
- “Дерганье” авто, после запуска движка появляются необычные хлопки.
- Снижение мощности двигателя, медленная реакция, когда нажимается газовая педаль.
- Сильный перегрев мотора, увеличение бензинового расхода.
- Изменение запаха в выхлопной трубе (более «ядерные”).
Конечно, лучше не допускать появление таких признаков, регулярно выполняя проверку датчика кислорода мультиметром на неисправность.
Срок использования лямбда-зонда 60-130 тыс. км, но его служба может закончиться раньше из-за неблагоприятных факторов.
Перед тестированием датчика измерительным прибором важно провести его осмотр. Не должно быть оплавленных мест, обрывов. Нужно обратить внимание на состояние нижней части, которая прячется в катализаторе (для этого датчик выкручивается). Если замечены отложения, датчик важно заменить из-за его плохой работоспособности.
Если внешне не выявлено никаких проблем, приступаем к тестированию тестером.
Перед измерениями советуем посмотреть на картинку, которая поможет при распределении щупов измерителя в зависимости от модели кислородного датчика:
Также полезно прочитать статью о правильном использовании мультиметра, а также руководство к своей модели кислородного датчика.
Благодаря изложенной ниже информации вы узнаете, как проверить мультиметром лямбда-зонд с 4 контактами и другими вариациями, потому что принцип тестирования схож.
Проверяем напряжение
Способ, как проверить напряжение в цепи подогрева своими руками:
- Включить зажигание без снятия разъёма с лямбда-зонда.
- Соединить щупы с цепью подогрева.
- Посмотреть на значения мультиметра: в норме они такие же, как напряжение на АКБ — 12 В.
- «+» направлен на датчик от АКБ с помощью предохранителя. Если его нет, нужно прозвонить эту цепь.
- «—» идёт от управленческого блока. Если не обнаружили, тестируйте клеммы линии «лямбда-зонд — электронный управленческий блок».
Как померить опорное напряжение:
- Включить зажигание.
- Замерить напряжение между массой и сигнальным проводком.
- Норма показаний — приблизительно 0,45-0,50 В.
Полезное видео, как прозвонить лямбда зонд мультиметром на исправность:
Проверяем сопротивление
- Выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом.
- Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы).
- Присоединить наконечники мультиметра к выходам и посмотреть на показания.
В норме значение в диапазоне 2-10 Ом в зависимости от модели кислородника. Часто показание выше 5 Ом указывает на отличную функциональность лямбда-зонда. Если на дисплее нет никаких показаний, произошел разрыв цепи, то есть в нагревателе порвался провод.
Вы узнали, как проверить лямбда-зонд мультиметром правильно и безопасно. Делитесь своим опытом в комментариях.
Желаем безопасных и точных измерений!
Вопрос — ответ
Вопрос: Как проверить напряжение датчика кислорода мультиметром?
Имя: Матвей
Ответ: Чтобы проверить напряжение в цепи подогрева, нужно включить зажигание без снятия разъёма с лямбда-зонда. Соединить щупы с цепью подогрева. Посмотреть на значения мультиметра: в норме они должны совпасть с напряжением на АКБ — 12 В.
Вопрос: Как проверить цифровым мультиметром лямбда зонд 4 контакта?
Имя: Дмитрий
Ответ: Кислородный датчик можно проверить на напряжение и сопротивление. Во втором случае нужно выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы). Присоединить наконечники мультиметра к выходам и посмотреть на показания.
Вопрос: Как проверить опорное напряжение лямбды мультиметром?
Имя: Рамиль
Ответ: Включить зажигание. Замерить напряжение между массой и сигнальным проводком. Норма показаний — приблизительно 0,45-0,50 В.
Вопрос: Как правильно прозвонить лямбда-зонд мультиметром?
Имя: Александр
Ответ: Советуется проверять восприимчивость наконечника датчика. Для этого завести автомобиль и прогреть движок. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).
