Не работают часы Шевроле Авео
У некоторых автомобилистов случалось так, что перестали работать часы на Chevrolet Aveo. Это может быть связано с неисправностью электрики и ли же самих часов. В этой статье, рассмотрим почему не работают часы на Chevrolet Aveo, и как устранить данную неисправность.
Видео
Видеоматериал нам наглядно покажет, как отремонтировать часы на Chevrolet Aveo
Основные причины
Прежде чем приступить непосредственно к процессу рассмотрения ремонта, необходимо понимать основные причины того, что не работают часы на Chevrolet Aveo. И так, что же может послужить причиной неисправности этого элемента в автомобиле:
- Предохранитель
- Проводка
- Плата
Вот основные причины того что может послужить неработоспособности часов на Chevrolet Aveo
Предохранитель
Как и в любом случае с электрооборудованием, неисправность может быть связано с тем, что сгорел предохранитель. В этом случае ремонт проводится достаточно просто, заменой самого предохранителя. Чтобы найти неисправный предохранитель необходимо обратиться к схеме электропроводки и расположение предохранителей в автомобиле.
Проводка
Электрические элементы должны чем-то питаться, поэтому к часам подходит проводка. Если получился обрыв или окисление проводов проводки, часы могут не работать. В этом случае необходимо прозвонить все провода, и определите какой провод не работает. Далее необходимо найти в чём причина, что нет питания провода. Это может быть обрыв где-то провода, или окисления контактов. В данном случае поможет замена провода или перепайка контактов.
Плата
Самый наиболее частые неисправности является сгоревшие диоды. Для Chevrolet Aveo наиболее часто горит диод D4. Это является цепь подсветки часов. В данном случае рекомендуется выйти из ситуации двумя путями первый — это замена полностью все части часов. Либо же перепайка контактов которое может занять много времени, но и при этом нужно знание электрики.
Для того чтобы припаять контакт необходимо снять блок часов и разобрать его, задняя плата находится под защелками которые необходимо снять. Далее находим диод D4, он маркированный, и выпаиваем его оттуда при помощи паяльник с тонким жалом. Далее необходимо припаять новый идиот, и проверить работоспособность. Если часы по-прежнему не работают, то необходимо перепаять диоды D2.
Вывод
В этой статье мы рассмотрели основные причины того что не работают часы на Chevrolet Aveo. Основной причиной является сгорании диодов D4 и D2, но могут быть и другие причины по которым не работает элемент.
Ремонт часов в Авео Т250/Т255
Привет, привет друзья!
Что то последнее время у меня записи вылетают как горячие пирожки.
И сегодня расскажу о проблеме с которой рано или поздно сталкивается каждый Авеовод…
…да, да, да — это пресловутые часы, а конкретно сбои, внезапные потухания и прочие казусы.
Итак, для того чтоб снять козырек часов, просто тянем его вверх и он легко отстёгивается, под козырьком находится блок часов, прикрученный двумя саморезами.
Откручиваем и немного потянув и повернув набок, отстегиваем фишку, она справа, но отстегивать очень неудобно, у жгута проводов нет свободного хода. После снятия блока видим пластиковые фиксаторы, снимаем заднюю стенку отщелкнув эти 4 фиксатора.
Видим простенькую плату, на которой нам интересны только диоды в цепи питания (черные бочечки, четыре в ряд). Нам нужен диод маркируемый на плате Z4 (для тех, у кого часы сбиваются в хаотическом порядке). Все диоды, которые использованы на плате, имеют маркировку 1N4004, заменить их можно такими 1N4005, 1N4006, 1N4007 или 1N4007s. Последние массово используются в разнообразной китайской электронике и выпаять их можно из любого хлама (что я и сделал).
Перепаиваем диод Z4 и получаем абсолютно рабочие часы.
Если вдруг ваши часы не сбивались а тухли, перепаяйте по той же схеме диод Z2 и будет Вам и Вашей авешке счастье!
Спасибо за внимание! Всем ровных и сухих дорог!��
Пробег: 129 000 км
1 декабря 2019 Метки: своими руками
Шевроле авео почему сбиваются часы
Навигация
| Ссылки сообщества |
| Пользователи |
| Поиск по форуму |
| Поиск по метке |
| Расширенный поиск |
| К странице. |
| Клуб AVEO Chevrolet — Форум Шевроле Авео > Техническиё Форум > Гарантийное и сервисное обслуживание > Вечер добрый всем такая проблемка постоянно сбиваются часы.авео т250 |
Регистрация: 20.07.2010
Сообщений: 1,503
Регистрация: 20.07.2010
Сообщений: 1,503
Вечер добрый всем такая проблемка постоянно сбиваются часы.авео т250.
Регистрация: 08.01.2011
Адрес: Ахтубинск
Сообщений: 1,425
Регистрация: 08.01.2011
Адрес: Ахтубинск
Сообщений: 1,425

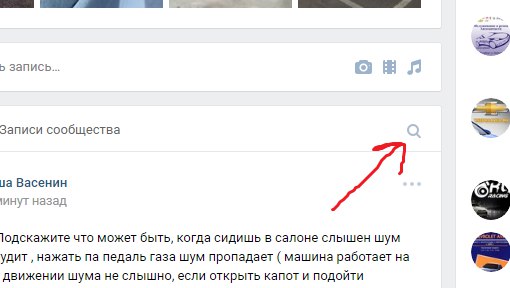

набери в поиске группы- часы
« Предыдущая тема | Следующая тема »
| Опции просмотра |
| Линейный вид |
| Комбинированный вид |
| Древовидный вид |
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения
BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.
Trackbacks are Выкл.
Сбиваются часы Шевроле Авео
Среди уязвимых мест бортовой электроники Chevrolet Aveo можно выделить штатные часы. Неисправность часов проявляется либо в мерцании подсветки, либо в сбросе времени при включении зажигания. Перед мастером есть несколько путей ремонта: заказать новые часы в каталоге запчастей Шевроле Авео или же отремонтировать электронику кустарным методом.
Часы автомобиля Chevrolet Aveo Т200 дополнительно оснащаются сигнальным индикатором незапертой двери, а также индикатором иммобилайзера. В модификациях Т250 и Т300 штатные часы лишены сторонней индикации.
- Перегорел плавкий предохранитель
- Коротит проводка или окислились контакты
- Вышли из строя какие-то из элементов печатной платы
Если часы перестали нормально работать, то не стоит спешить относить их на свалку. Для начала нужно проверить проводку и предохранитель. Проще всего начинать конечно же с предохранителя.
Проверка предохранителя и проводки
Отвечающий за работу часов предохранитель находится в салонном блоке. Чтобы добраться до блока предохранителей в салоне, нужно лишь:
- Открыть дверь на водительской стороне.
Линия питания часов совмещена с линией питания аудиосистемы. Эти две линии защищаются одним предохранителем на 10 Ампер. Он имеет порядковый номер F23.
Если плавкий предохранитель является целым и невредимым, то можно приступать к следующему этапу диагностики, то есть к проверке проводов Chevrolet Aveo.
Чтобы проверить контакты токоведущей проводки, нужно снять часы и отсоединить проводную колодку.
Как снять часы
- Отсоединяем рамку. Она держится на защелках. Рамку реально снять от руки, но если фиксаторы сильно жесткие, то можно прибегнуть к помощи пластикового съемника.
- Откручиваем 2 самореза. Крепеж находится по краям электронного блока.
- Извлекаем часы на длину токоведущего провода.
Все, можно приступать к проверке проводки.
Как проверить провода
При диагностике питания часов достаточно проверить лишь наличие плюсового контакта. Схема питания часов устроена таким образом, что в данной цепи есть сразу 2 плюсовых контакта. Один из плюсов появляется при выключенном зажигании, а второй плюс появляется при включении зажигания Шевроле Авео.
- При помощи тестера нужно выявить плюс на выключенном зажигании. Плюсовой контакт должен быть только один. Его расположение на схеме отмечено, как «ААС+».
- Затем необходимо включить зажигание, сам двигатель при этом заводить необязательно. Должен появиться плюс на контакте «IG+».
Если диагностика проводки показала, что дело не в питании, то можно переходить к непосредственному ремонту часов. Конечно, проще всего просто купить новые часы и проставить их на место старых. За новые часы с мастера возьмут около $25. Сумма небольшая, но находится немало водителей, которым интересно повозиться со старыми часами. Иной раз кустарный ремонт обходится всего в $1-2.
Как отремонтировать часы Chevrolet Aveo
- Отсоединяем крышку корпуса. Она держится на защелках.
- Настраиваем мультитестер. Нужно установить регулятор в положение проверки диодов.
- Прозваниваем диоды, которые находятся на линии питания часов. Всего на линии питания находится 4 элемента: диод D2, резисторы R5 и R28, стабилитрон ZD2. Нужно напомнить, что рабочие диоды пропускают ток только в одном направлении . При смене полюсов контакт либо появляется, либо пропадает, зависимо от того, с какого края начать измерение.
В конце обзора выложен видеоролик, автор которого наглядно показываем процесс диагностики и ремонта часов Шевроле Авео. Автор видео просто проверил все стабилитроны, их маркировка начинается с букв «ZD».
Если с линией питания все в порядке, то нужно просмотреть качество пайки всех контактов. Распространены случаи, когда расшатываются контакты самого разъема проводной колодки. Их месторасположение показано на фото ниже.
Контакты разъема могут отходить либо из-за некачественной пайки, либо от вибрационных нагрузок, которые передаются на разъем токоведущей проводки. Контакты, которые отходят, легко и просто восстановить. Для этого нужно лишь повторно припаять их. Для пайки контактов мастеру не обойтись без паяльника и припоя. Специалисты рекомендуют пользоваться не стандартным паяльником, а паяльной станцией.
Паяльная станция отличается от паяльника лишь возможностью регулировки температурного режима.
Для припоя сгодится самый обыкновенный свинцовый сплав. При распайке элементов платы на часах нет нужды использовать тугоплавкие припои, так как компоненты часов не разогреваются до высоких температур.
Дополнительная информация
Каждый случай ремонта часов является уникальным. Ведь помимо вышеперечисленных компонентов в часах используются и многие другие детали. Параллельно с диодами в часах Chevrolet Aveo используются и конденсаторы. Наиболее уязвимым является конденсатор С2, так как он предназначен для сглаживания бросковых напряжений на линии питания.
Емкость конденсатора С2 составляет 220 (мкФ). Многие специалисты считают, что этой емкости бывает недостаточно. При прокручивании стартера на линии питания часов наблюдаются кратковременные скачки напряжения до 160 (В). Нередко мастера просто производят замену штатного конденсатора на что-то более емкое.
Касательно диода D2, он является 1-амперным. Если по линии питания пройдет ток большей силы, то диод сразу же перегорает. Параллельно с конденсатором есть смысл поставить и более сильный диод. Хорошо себя зарекомендовал 3-амперный диод FR307. Всю комплектующую электронику можно заказать в любом специализированном магазине.
Если будет жалко тратить деньги на емкий конденсатор, так как кондеры бывают достаточно дорогими, то конденсатор можно позаимствовать от старой материнской платы или ненужного блока питания.
Разумеется, если у мастера нет времени или желания возиться с кустарным ремонтом часов, то можно всегда заказать полностью новые часики Шевроле Авео. При заказе часов нужно быть внимательными, так как часы от Т200 не взаимозаменяемы с часами для Т250 и Т300 .
Касательно долговечности штатных часов на данном автомобиле, обычно они отрабатывают 150 000 – 200 000 (км) пробега. Но если за рулем сидит малоопытный водитель, то срок службы электронных часов может быть существенно уменьшен, вплоть до 30 000 – 50 000 (км) пробега. Ведь малоопытные водители обычно не обращают внимание на «мелкие» неполадки в работе бортовой электросети, которые имеют иной раз очень важное значение.
Но в общем и целом штатные часы Chevrolet Aveo имеют высокий уровень надежности.
