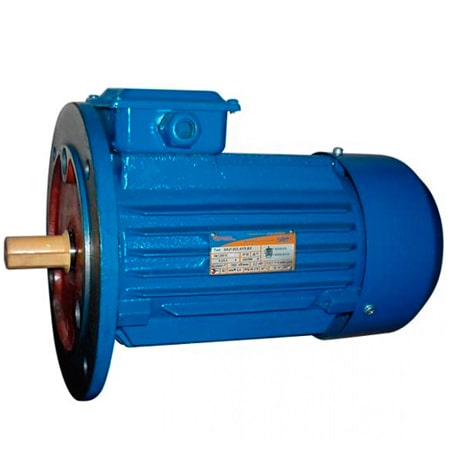

Электродвигатель 5АИ (АИР) 355 МLB4 (400 кВт, 1500 об/мин, исп. IM1001/1081)
Электродвигатели 5АИ – это унифицированная серия асинхронных двигателей с короткозамкнутым ротором, изготовленная по ГОСТ, закрытого исполнения и охватывающая диапазон мощностей от 0,18кВт до 315кВт.
Двигатели серии 5АИ являются взаимозаменяемыми с двигателями серий: АИР, АИРМ, 5АМХ, 5АМ, А, АД, АДМ, АДММ, 4А, 4АМ, 5АМУ, 4АМУ, 6АМУ, 6А
Электродвигатели серии 5АИ могут применяются в приводах следующего оборудования:
✔ вентиляционное оборудование;
✔ компрессорные установки;
✔ станки;
✔ эскалаторы и др.
При подборе электродвигателя необходимо обратить внимание на следующие важные моменты:
✔ габаритно-присоединительные размеры;
✔ электрические параметры электродвигателя;
✔ исполнение двигателя по способу монтажа;
✔ дополнительная комплектация (энкодер, частотный преобразователь, устройство плавного пуска и т.д.)
Структура условного обозначения двигателя
Электродвигатели серии 5АИ изготавливаются в следующих видах конструктивных исполнений в зависимости от способа монтажа (ГОСТ 2479-79)
✔ IM (1001/1081) на лапах с одним цилиндрическим концом вала (стандартное исполнение);
✔ IM (2001/2081) на лапах с фланцем с одним цилиндрическим концом вала (+5% к стоимости стандартного исполнения);
✔ IM (3001/3081) без лап с фланцем с одним цилиндрическим концом вала (+5% к стоимости стандартного исполнения)
Таблица исполнений по способу монтажа
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
Если у Вас остались какие-либо вопросы по выбору электродвигателя, наши специалисты с удовольствием помогут их решить. Просто напишите на нашу почту info@rospolus.ru и мы в кратчайшие сроки свяжемся с Вами.
В компании РосЭнергоПолюс Вы сможете легко и быстро купить этот товар.
Электродвигатель 5аи где применяются
Двигатели асинхронные унифицированной серии 5АИ (взаимозаменяемые с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ) с короткозамкнутым ротором, закрытого исполнения предназначены для продолжительного режима работы S1, от сети переменного тока частотой 50 Гц, напряжением до 660 В. Двигатели изготовлены в соответствии с требованиями ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034.
Вид климатического исполнения У1/У2/УЗ/УХЛ1/УХЛ2/УХЛ3 по ГОСТ 15150–69.
В электродвигателях с климатическим исполнением У1 и УХЛ1 предусмотрены отверстия для удаления конденсата, находящиеся в нижней части подшипниковых щитов или станины.
Основные технические данные и характеристики двигателя приведены в табличке, прикрепленной к корпусу двигателя.
Допуски на установочные и присоединительные размеры по ГОСТ 8592–79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются следующих форм исполнений: IM 1001, IM 2001, IM 3001, IM 1081, IM 2081, IM 3081, IM 1011, IM 2011, IM 3011, IM 1031, IM 2031, IM 3031, IM 1082, IM 2082, IM 3082, IM 1002, IM 2002, IM 3002 и другие по ГОСТ 2479-79.
Степень защиты двигателей IP54, IP55 по ГОСТ 17494–87.
Способ охлаждения 1С 0141 по ГОСТ 20459–87.
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008.
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008.
Система изоляции двигателей класса нагревостойкости “F” по ГОСТ 8865–93.
В закрытых помещениях запыленность воздуха допускается не более 10 мг/м?, в защищенных более 2 мг/м?.
Высота над уровнем моря не должна превышать 1000 метров.
Среда, где применяется электродвигатель 5АИ (взаимозаменяемый с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ), не должна быть взрывоопасной, содержать токопроводящую пыль, пары, разрушающие металл, агрессивные газы.
При соблюдении перечисленных условий, конструкция позволяет обеспечить надежную и продолжительную работу в течение всего срока эксплуатации.
ПРЕИМУЩЕСТВА ЭЛЕКТРОДВИГАТЕЛЕЙ 5AИ:
— Степень защиты IP55 за счет наличия сальников с обеих сторон вала;
— Маслёнки для смазки подшипников;
— Резьбовое отверстие в торце вала;
— Ударопрочная клемная коробка;
— Индивидуальная упаковка;
— Гарантия 2 года или 10 000 часов.
Электродвигатель 5АИ
Двигатели асинхронные унифицированной серии 5АИ (взаимозаменяемые с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ) с короткозамкнутым ротором, закрытого исполнения предназначены для продолжительного режима работы S1, от сети переменного тока частотой 50 Гц, напряжением до 660 В. Двигатели изготовлены в соответствии с требованиями ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034.
- Мощность . 15 кВт
- Частота вращения. 3000 об/мин
- Частота вращения (реальная) . 2920
- Напряжение. 380/660 В
- Ток статора . 28.8/16.6 А
- КПД. 89 %
- Коэф. мощности. 0.89
- Mmax/Mн. 2.3
- Мп/Мн. 2.2
- Iп/Iн. 7.5
- Класс защиты, IP55
- Климатическое исполнение. У2
- Вес. 118 кг
Электродвигатели 5АИ (взаимозаменяемые с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ) применяются для привода механизмов, которые не предъявляют особых жестких требований к пуску, скольжению и энергетическим показателям. Например, нашли свое применение в деревообрабатывающей промышленности, в станкостроении, в сельском хозяйстве и многих других отраслях экономики, используются в системах промышленной вентиляции, в строительной технике, при агрегатировании насосного оборудования и т.д. Электродвигатели АИР выполнены в соответствии с российским ГОСТ 31606-2012 и международными стандартами CENELEC – DIN42673/DIN42677.
- Степень защиты IP55 за счет наличия сальников с обеих сторон вала;
- Маслёнки для смазки подшипников;
- Резьбовое отверстие в торце вала;
- Ударопрочная клемная коробка;
- Индивидуальная упаковка;
- Гарантия 2 года или 10 000 часов.
Электродвигатель 5АИ 50 МА4
Электродвигатели 5АИ 50 МА4 мощностью 0,06 кВт с короткозамкнутым ротором, предназначены для продолжительного режима работы S1, частотой переменного тока 50 Гц, напряжением от 220/380 В.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| Мощность, кВт | 0,06 |
| Напряжение, В | 220/380 |
| Частота вращения, об/мин | 1500 |
| Ток статора, А | 0.47/0.27 |
| КПД, % | 53 |
| Коэф. мощности | 0,75 |
| Mmax/Mн | 2 |
| Мп/Мн | 2 |
| Iп/Iн | 4,5 |
| Класс защиты (IP) | 55 |
| Климатическое исполнение | У2 |
| Масса: | 2,6 кг |
Расшифровка: Электродвигатель 5АИ 50 МА4
5 – порядковый номер серии
А – асинхронный электродвигатель
И – унифицированная серия «Интерэлектро»
ХХХ – габарит, мм
M – установочный размер по длине станины
4 – число полюсов
Область применения: Электродвигатель 5АИ 50 МА4
Электродвигатель серии 5АИ нашел применение в деревообрабатывающей промышленности, станкостроении, в сельском хозяйстве и многих других отраслях производства.
Двигатель активно используется в системах промышленной вентиляции, в строительной технике, при агрегатировании насосного оборудования и т.д.
