замена крестовины кардана УАЗ 3303
как бы этого не хотелось, но пришло время начать заниматься ходовкой, так как в то время когда приводилась в должный порядок кузовная часть, ходовая ждала своей очереди.
И вот время пришло!
В последнее время стал замечать нарастающую вибрацию автомобиля при наборе скорости или резком отпускании газульки.
Ездил – ездил и вот на прошедшие выходные полез подергать за карданы:)
В результате передний попадает под замену из-за люфтов в шлицевом соединении (заказал, жду), а задний вроде ничего. Отсоединил флянец кардана от хвостовика заднего моста и обнаружил заедание крестовины. Не долго думая решил её заменить.
Приобрел в магазине вот такую крестовину за 290 рублей
и не откладывая в долгий ясчик принялся за дело. Разъединил кардан и демонтировал только часть кардана с дефектной крестовиной со стороны хвостовика.
зажал кардан в тисках, накернил пробоем расположение кардана и чашки по отношению друг к другу, чтобы при сборке не провернуть на 180 градусов
Выковырял стопорные кольца
И выбил выколоткой старую крестовину вначале из ушей кардана,
а затем из чашки
Далее начались проблемы. О них поподробней: новая крестовина была быстро установлена во флянец и работала без заеданий,
но вот при установке в уши кардана никак не хотела проворачиваться.
При ближайшем и пристальном рассмотрении выявилось, что уши кардана при предыдущей установке были деформированы (загнуты относительно друг друга) при установке чашки перекашивало и зажимало пальцы крестовины.
Данная проблема была решена путем разборки, и далее при помощи братухи с «машкой» в руках уши были выправлены паралельно друг другу))
После данной прцедуры и доработки полостей напильником и болгаркой чашки крестовины благополучно стали на свои места без перекоса, далее были зафиксированы стопорными кольцами и крестовина заработала в четырех направлениях:))
Из дальнейших наблюдений: вибрации при движении стало значительно меньше :))
немного поездив развернул кардан на 180 градусов и полученным результатом остался доволен!

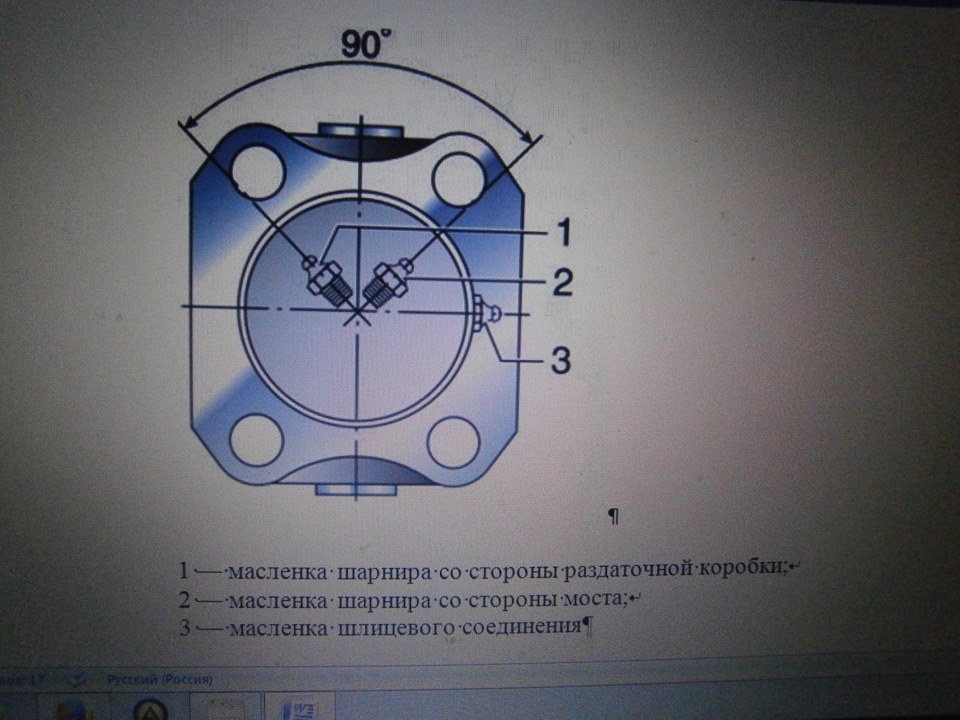

Так как для перепрессовки одной крестовины откручивал и снимал часть кардана со стороны хвостовика моста, то при последующей её сборке и центровке использовал вот эту схему
Хотя, окончательно вибрацию на этом автомобиле можно убрать только когда его остановишь и заглушишь ;))
Всем добра!
и напиться в приближающийся праздник!
Ремонт кардана УАЗ «Буханка»
Выполняем замену крестовины карданного вала УАЗ «Буханка»
Автомобиль УАЗ «Буханка» выглядит очень крепким. Таким он и является. Но такую машину часто используют для езды по бездорожью, что приводит к повышенной нагрузке на узлы и детали транспортного средства. Карданный вал является элементом, испытывающим максимальные нагрузки. Он обеспечивает передачу крутящего момента от раздаточной коробки к редукторам переднего или заднего моста. Если кардан неисправен, автомобиль не сможет передвигаться даже при полноценно работающих других узлах. И самой распространенной причиной неисправности является выход из строя крестовины кардана. Эта деталь изнашивается или деформируется, из-за чего в карданном вале нарушается балансировка. При дисбалансе в данном узле износ прочих деталей значительно увеличивается, что может привести к полному выходу из строя не только кардана, но и других сопряженных автомобильных узлов.
Важно не упустить из виду признаки дисбаланса в карданной передаче, чтобы своевременно выполнить замену крестовины карданного вала УАЗ-469. Среди них следующие:
При наличии любых звуков из от карданного вала или в случае удара днищем автомобиля о камень или другую преграду сразу же следует обращаться в специализированный автосервис с целью диагностики этого узла. Чем раньше будет обнаружена проблема, тем дешевле можно будет решить данную проблему. Полная замена переднего кардана УАЗ «Патриот» будет стоить намного дороже, чем замена одного из элементов карданной передачи, будь это крестовина или фланец.
Так как автомобили УАЗ являются полноприводными, у них имеется два карданных вала — на передний и задний мост. По устройству они идентичны, отличия лишь в размерах, поэтому ремонт карданов выполняется по одному алгоритму. Это касается и замены карданного вала УАЗ «Буханка» — она всегда ведется специалистами компании «Механика» по отработанной надежной схеме.
- Сначала выполняется комплексная диагностика, чтобы определить степень повреждения. Когда нет необходимости в полной замене кардана и можно ограничиться его ремонтом, мы пользуемся такой возможностью. Ремонт карданного вала будет стоить намного меньше, чем полная замена этого узла.
- Выполняется разборка карданной передачи, со снятием вала, в правильной последовательности.
- Из подменного фонда компании «Механика» берется новый кардан для автомобиля УАЗ, установку которого наши специалисты выполняют быстро и качественно.
- Возможно изготовление кардана специально под ваш автомобиль, что гарантирует абсолютное соответствие нового узла техническим особенностям транспортного средства.
- В собранном виде карданный вал проходит обязательные испытания на стенде, в ходе которых специалисты «Механики» убеждаются в отсутствии дисбаланса.
- После идеальной балансировки всех деталей кардана вал устанавливается обратно на автомобиль.
Компания «Механика» много лет оказывает услуги по ремонту и замене карданных валов для автомобилей разных марок. За это время у нас сформировалась мощная материально-техническая база, позволяющая осуществлять ремонтные работы с максимальной скоростью и гарантией качества. Специалисты компании, используя качественные запчасти, выполнят замену крестовины кардана или всего вала профессионально, обеспечив полную работоспособность этого важного для жизнедеятельности автомобиля узла.
Меняем крестовину карданного вала на ВАЗ, УАЗ или ГАЗ
Появление стука при начале движения, переключении передач или резком разгоне, а также появление шума и вибрации машины при движении в определённом диапазоне скоростей может сигнализировать об износе крестовины карданного вала. Конечно, данные симптомы могут означать не только выход из строя карданной крестовины. Поэтому необходимо провести первоначальную диагностику. Как это сделать самостоятельно можно прочитать тут.
Для замены крестовины карданного вала понадобятся:
1. Крестовина карданного вала.
2. Струбцина (съёмник) или оправки с молотком для выпрессовки и запрессовки игольчатых подшипников;
3. плоская отвёртка;
4. круглогубцы (пассатижи, щипцы) для снятия стопорных колец;
5. Металлическая щётка;
6. тиски (желательно).
Кроме того, необходимы торцевые и рожковые ключи для снятия карданного вала. Ну и в редких случаях, для снятия старой крестовины понадобится… болгарка.
Замену крестовины карданного вала производят со снятого кардана. Перед снятием тщательно отчистите от грязи детали карданного шарнира. ОБЯЗАТЕЛЬНО пометьте взаимное расположение частей карданной передачи краской или керном, для сохранения балансировки валов при сборке. После снятия вала (валов) приступаем, собственно, к извлечению карданной крестовины.
Отчистите от грязи детали карданного вала, проушины вилки и т.д.
ВНИМАНИЕ. ПЕРЕД СНЯТИЕМ крестовин карданного вала ОБЯЗАТЕЛЬНО ПОМЕТЬТЕ ВЗАИМНОЕ РАСПОЛОЖЕНИЕ ВИЛОК, СТОПРОНЫХ КОЛЕЦ (ГЛУБИНУ ДО ЧАШЕК). Это позволит впоследствии правильно собрать карданный вал.
Снимите стопорные кольца (стоит легонько осадить молотком стаканы игольчатых подшипников для удобства снятия колец) фиксирующие карданную крестовину. Выпрессуйте подшипники из вилок при помощи струбцины или установите полый упор под проушину вилки карданного вала так, чтобы крестовина оказалась как бы «на весу». Лёгкими ударами молотка по оправке выбейте подшипник. Переверните кардан на 180 градусов и извлеките второй стакан игольчатого подшипника. Снимите фланец шарнира и выпрессуйте оставшиеся подшипники.
В шарнирах новой конструкции выпрессовывать игольчатые подшипники таким образом невозможно из-за увеличенной толщины вилки шарнира. Поэтому установите карданный вал одной из вилок карданного шарнира на опору пресса. Через специальную втулку штоком пресса переместите другую вилку шарнира вниз до упора в крестовину карданного вала. Повернув вилку шарнира на 180°, повторите указанные операции, то есть переместите другой конец вилки вниз до упора в крестовину. При выполнении этих операций противоположный подшипник крестовины частично выйдет из отверстия вилки и в полученный зазор между вилкой и карданной крестовиной можно будет установить втулку с боковым вырезом. Установив эту втулку на шип крестовины карданного вала, переместите вилку карданного шарнира вниз до выпрессовки подшипника. Используя указанные методы, выпрессуйте другие подшипники крестовины.
Перед установкой новой крестовины карданного вала необходимо зачистить проушины вилки и фланца от грязи и ржавчины. Карданные крестовины Вилюй заправлены смазкой, но лучше немного добавить её в подшипник (рекомендуем использовать ФИОЛ-2У или Литол 24). Шипы крестовины карданного вала смазывать НЕ нужно. В противном случае образуется воздушная подушка при сборке.
Строго соблюдайте технологию при сборке карданного шарнира. При запрессовке подшипников, особое внимание уделите тому, чтобы не закусило иглы и не было перекосов. Иначе придётся заново разбирать и переустанавливать карданную крестовину. Запрессовывать лучше тисками. Нельзя бить молотком – иглы подшипника могут покоситься, что приведёт к быстрому выходу крестовины карданного вала из строя.
Заказать
Нажмите здесь для заказа ↑
Следите за тем, чтобы все метки о взаимном расположении деталей совпадали. После сборки проверьте, чтобы вилки перемещались без люфтов, но при этом двигались достаточно свободно. Установите кардан на место, предварительно смазав шлицевые соединения и, опять же, обратив внимание на метки.
После замены крестовины карданного вала, рекомендуется провести его балансировку.
Как заменить крестовину на УАЗ буханка
Расскажу, как просто и быстро заменить крестовину кардана на УАЗ буханка, да и, в принципе на любом другом УАЗ (патриоте, пикапе и т.д). В замене крестовины нет ничего особо сложного, а больше всего хлопот доставляет снятие заднего карданного вала. Как правильно снять и поставить задний кардан на буханке, так же, покажу в этом видео. Приятного просмотра! НЕ забудьте подписаться! Подписывайтесь, также, на мой профиль на других платформах: Мой канал на YouTube: Владимир Ильиных https://m.youtube.com/channel/UCJC1GmgJHOGxz-EEpoWrm_A Яндекс Дзен: переходите на мой канал: Владимир Ильиных https://zen.yandex.ru/id/622b1f1f3b190f2988eb52c1 RuTube: переходите на мой канал: Владимир Ильиных https://rutube.ru/channel/21429871/ Мой профиль во вконтакте VK: https://vk.com/id36623874 Мой канал в Телеграмм: Владимир Ильиных https://t.me/vladimirilinykh #уаз #крестовина #карданныйвал #ремонтуаз #патриот #уазпатриот #буханка #уаз469 #уазик #уазавтомат #уазбуханка #патрик #ремонтавто
