Как разобрать бескаркасный дворник для замены резинки

Замена резинок на бескаркасных дворниках Часть 2

Вот и завершил я это действие! Как и обещал в предыдущем посте www.drive2.ru/cars/opel/c…iung/journal/942665/#post Выкладываю продолжение с фото.
Обойдя большую часть Магазинов нашего города, так и не с мог найти резинки для дворников 650мм или 710мм (все утверждают что таких просто не бывает и тем более они не подойдут к бескаркасным дворникам). Полез в бескрайний инет. нашел только 2 вида резинок которые мне нужны это ХОРС ACROBAT и ALСO (хотя есть еще BOSCH и SWF, но их найти я даже не надеялся). В выходные выгнал машину и поехал по делам, проезжая мимо еще одного магазина (про который я даже не вспомил) решил зайти. И О ЧУДО у них была в наличии лента ХОРС ACROBAT

цена 140 руб, взял нераздумывая.

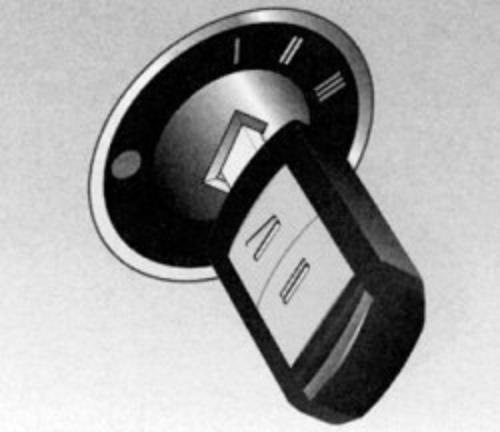

Приехал домой и сразуже снял дворник. Т.к. машина была грязная, что бы не пачкатся воспользовался сервисным режимом дворников. Когда машина заведена поворачиваем ключ в положение 1,

это то положение при котором двигатель глушится, а ключ нельзя вынуть из замка. Переключатель дворников опускаем в низ и удерживаем пока поводки дворников не поднимутся в верх, отпускаем переключатель дворников, вынимаем ключ из зажигания. Теперь достаточно удобно их отогнуть и снять. Для того что бы вернуть дворники в нормальное положение надо вставить ключь в зажигание, повернуть его в положение 2 или завести двигатель и опустит переключатель дворников вниз. Но это лучше сделать когда установим дворник обратно.

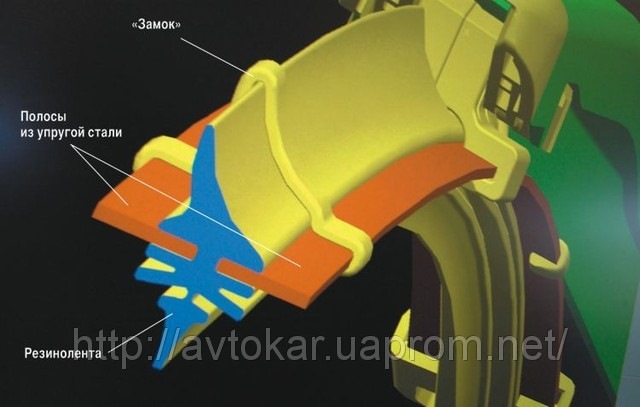

У меня установлены дворники Valeo, я так понял еще оригинальные вот такой конструкции

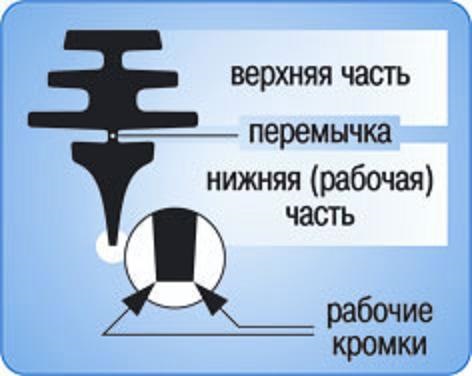

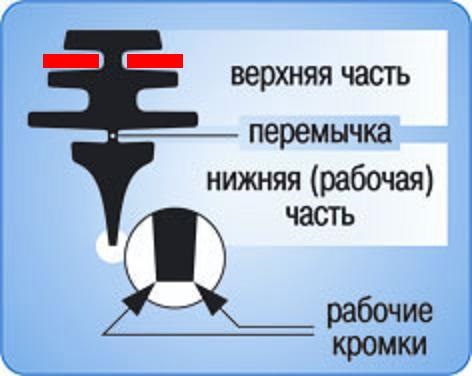

Резинки практически идентичны, разница только в том, что у ХОРС нет спойлера. Т.к. полосы из упругой стали обеспечивали хорошее прилегание к стеклу да и сами дворники были как новые я и решился на этот эксперемент
ПРОЦЕСС РАЗБОРКА
На концах дворника имеются пластиковые заглушки, для того что бы разобрать дворник и извлеч резинку их необходимо снять. Берем дворник чистящим элементом поворачиваем к себе, для разборки я воспользовался плоской тонкой отверткой.

Сначало поддеваем отверткой заглушку в доль дворника, затем неторопясь и потихонькуотводим ее в сторону. Пластик достаточно прочный и тугой, возможно с первого раза не получится. Повторяем этоже действие с другой заглушкой. для того что бы извлечь чистяйщий элемент, я его разрезал в месте крепления дворника к поводку (посередине) и вытянул в 2 строны. Если под рукой есть пасатижы можно сжать стальные полоски и извлечь из крепления.

СБОРКА. Маленький дворник я собирал первым еще 2 недели назад, т.к. проще было найти резинку под него (400 мм) Тогда я установил стальные пластины в скобу, одел одну из заглушек и затолкал между пружинами резиновый чистяйщий элемент, предварительно смазав его мылом, это было сделать достаточно сложно, в конце пришлось тянуть извсех сил пасатижами.

С этими дворниками так бы не получилость т.к. длина 650 мм. В этом случаи я сначало с обоих концов чистящего элемента вставил полосы упругой стали сантиметров по 5 и установил заглушки с обоих сторон, что бы зафиксировать все это. Затем потихоньку просто заправил пружины в резинку. Затем резинку и пружины с одетыми на них заглушками установил в крепление дворника на место где имеются пропилы и выступы. Заправил сначало одну пружину, а вторую поджал пасатижами.
Установил дворники наместо и попробывал как они работают. Чисят достаточно прилично, За 1 максимум 2 полных цикла работы дворника стекло чистое, без разводов и полос.
P.S. напомню что найти одинаковые резинки у меня не получилось, маленькая (400 мм) ХОРС графит, а большая (650 мм) ХОРС ACROBAT. Наднях почитал отзывы про резинки ХОРС, пишут что служат максимум 1-2 сезона в зависимости от интенсивности применения и наличия реагентов на дорогах. Посмотрим, как они себя будут вести, а если, что в следующий раз поставлю другие резинки.ТОЛЬКО НАДО БУДЕТ ИХ КУПИТЬ ЗАРАНЕЕ!

Замена резинок на бескаркасных дворниках Valeo

Сегодня я расскажу вам о бюджетной замене резинок для оригинальных бескаркасных дворников Valeo. Такие дворники используются на моем Renault Megane II и цена нового комплекта стоит под 2 тысячи рублей, а все из-за того, что французы придумали свой крепеж «Bayonet arm». И все бы ничего, но попасть на дворники которые не скрипели бы, это как искать иголку в стоге сена. Но на просторах Drive2 были рекомендованы данные резинки в качестве замены, которые стоят дешево и не скрипят. В итоге я их заказал и хочу поделиться с вами впечатлением.

Сами резинки продаются разных размеров, от 14» до 26″. У меня же пассажирский дворник короче и в целях экономии был сделан заказ по длине большого дворника — 24» (600 мм). Обошлось все это добро в целых 250р и получено на почте в скрученном состоянии.

Визуально резинки без дефектов и облоя. Так как резинки продаются комплектом, то они скреплены между собой и отделяются друг от друга довольно легко.

В профиль имеют следующий вид:

Теперь займемся заменой. Для начала необходимо снять с паводка дворника саму щетку. Для этого нажимаем на фиксаторы по бокам, тянем их в низ и вынимаем щетку.

Заносим в теплое помещение и пытаемся разобрать.

В первую очередь необходимо снять фиксаторы на водительском дворнике. Снимается легко.



Следующий шаг — снятия колпачков по краям. Если вы делаете это в первый раз, то процесс довольно сложный, но я нашел выход. Для этого у основания колпачка сжимаем пластину плоскогубцами и подковыриваем плоской отверткой. Сжатием сломать пластину не получится, так как она состоит из двух частей. Вначале я этого не знал.

Заключительный этап — снятие центрального крепления. Снимается так же сжатием. После всего этого дворник разваливается на несколько частей.


Теперь о купленной резинке. Она оказалась размер в размер с оригинальной, точнее совпала с посадочным размером. А старая резинка немного усохла и стала короче. У самого конца резинки имеется срез для установки в колпачок.


А вот центральная прорезь под посадочное крепление немного отличается. Оно уже и придется дорабатывать, иначе не налезет. Таким образом подготавливаем обе резинки.

Еще одно место доработки это длина пассажирского дворника. Он короче на несколько сантиметров, чем водительский и равен 450мм. Поэтому после того как щетка будет собрана, необходимо отрезать излишки и сделать срез для установки колпачка. Мое личное мнение после замены резинок — нужно покупать 2 разных комплекта, заодно останется запасная пара.

Собираем все в обратном порядке и идем ставить на машину. Весь процесс занял не более часа и то из-за поисков решения о разборе щеток.


Дабы не быть многословным о проделанной работе, прикрепляю видео до и после замены.

Данный способ довольно дешевый и многие будут говорить, что я скупердяй и экономлю на своем комфорте. Это ваше право, я же избавился от назойливого скрипа за совсем небольшие деньги.

Планирую купить +48 Добавить в избранное Обзор понравился +52 +100

• 24 января 2018, 20:21
• автор: Sbazarov91
• просмотры: 30146

Замена резинок в бескаркасных дворниках

Бытует мнение, что бескаркасные дворники одноразовые, и если они стали плохо тереть, а подгибание не помогает — дворники в помойку…
Сегодня я докажу вам что это не так
Итак, снимаем наши уставшие бескаркасные дворники со стекла и тащимся с ними в теплое и уютное место.
Для работы из инструмента нам понадобится отвертка, или еще какой плоский небольшой предмет.

Итак, берем наш дворник, определяем у него место открытия фиксатора дворника к поводку, и снимаем колпачок, на который смотрит открытый рот крепления дворника. На фото место помечено красными стрелками.

Для того чтобы снять колпачок нам и потребуется отвертка. Колпачок держится пластиковым фиксатором на месте спайки двух полозков-держателей резиночки. Стопор колпачка на фото ниже, а спайка полозков на фото сверху обозначенны зелеными стрелками.

На этом фото этот стопор обведен зеленым кружочком.

Поддевать надо аккуратно, ибо стопор толстый и не так просто отщелкнится, а прижать сильнее — может лопнуть сам колпачок. Кстати, один раз видел на бескаркасных дворниках колпачки с 2-мя фиксаторами, более маленькими, которые вставляются в отверстия в полозки-держатели, поэтому со 100% уверенностью говорить что у вас именно такой колпачок не буду.
Теперь потихонечку вытягиваем резинку из полозков, у меня она вышла без проблем, но иногда эти резиночки зажимаются по центру, где само крепление дворника к поводку, или фиксируются скраю, в месте спайки, надо просто аккуратно поддеть эту резиночку и вытянуть оттуда, либо чуть-чуть разогнуть зажимы, которые не пускают резинку.

Берем комплект новых резиночек, я брал вот такие за 110 рублей, длиной 54 см.

Не важно какой комплект возьмете вы, главное чтобы профиль резиночек этого комплекта выглядел вот-так, иначе мы можен не вправить их обратно.

Вот так выглядит эта новая резиночка, вынутая из коробочка

Тащим каркас нашего бескаркасного дворника на кухню или в ванную и смазываем полозки в которых фиксируется резиночка чем-нибудь мыльным, я мазал Fairy, это нам пригодится потом, чтобы загнать резинку в дворник.

Резиночку вправляем обратно и пару раз сгибаем-разгибаем дворник (но не сильно усердствуя), для того чтобы резинка села по месту.
Лишнюю часть резинки отрезаем канцелярским ножом.

Закрываем обратно наш колпачок, и бежим к машине тестировать получившийся девайс, сразу скажу — мне пришлось немножко подрасправить водительский дворник по месту (были пропуски влаги), но это было и с новыми дворниками и родными резинками — походу стекло у меня такое…

Вместо постскриптума — экономия финансовой составляющей порядка 490 рублей, при учете стоимости одного бескаркасника в 300 рублей.

Автомобильные стеклоочистители

Всё о щетках автомобильных стеклоочистителей, дворниках

Замена резинок на бескаркасных дворниках

То, что щётки стеклоочистителя периодически надо менять, знают все автомобилисты. Однако, есть и альтернатива — замена только резиновой чистящей ленты. В чём преимущества и какие недостатки у этого метода, когда он может быть оправдан — поговорим об этом в данной статье.

Зачем менять резинки на бескаркасных дворниках

Когда ваши щётки стеклоочистителя перестают справляться со своими прямыми обязанностями по очистке лобового стекла, оставляют полосы, неочищенные участки стоит задуматься об их замене. Однако, есть и альтернатива — заменить резиновую чистящую ленту в дворнике. Чаще всего основные причины, по которым автовладельцы решаются на замену именно чистящей ленты на бескаркасной щётке, а не всего дворника, следующие:

• желание сэкономить — даже самые дешёвые китайские бескаркасные щётки (с неизвестным качеством), как правило, стоят дороже неплохой чистящей ленты;
• редкая щётка. Редкое крепление щётки, размер, отсутствие у поставщиков, долгие сроки поставки и тому подобное. Это вторая по популярности причина замены резинок.

Если сам каркас щетки в целом пригоден к эксплуатации, не потерял подвижность, стальной элемент щётки обеспечивает необходимый прижим к стеклу, то заменить резинку в таком дворнике вполне допустимо.

Резинки для бескаркасных дворников

Отдельно именно сменные резиновые ленты для щеток стеклоочистителей продают многие производители. Есть такая продукция в каталогах Bosch, Champion, предлагает свою фирменную сменную резинку с турмалином MARUENU, есть сменные ленты от Alca , SCT и Хорс. Резинки продаются разной длины, поштучно, комплектами по 2 штуки, а в некоторых магазинах даже начали продавать чистящую ленту в бухтах по метрам. Сколько вам надо столько и отрежут.

Резинки от Хорс Сменная лента SWF

Но выбор производителя не единственный важный момент при подборе резинки для бескаркасной щётки. Важно обратить внимание на профиль ленты и ещё ширину. Чаще всего в бескаркасных щётках используется прямоугольный профиль шириной 6 миллиметров, но бывают и другие варианты. Есть профиль в виде трапеции, бывает в щётках используется резинка шириной не 6, а 8 миллиметров.

Профиль и размер резинки для бескаркасных дворников

Как разобрать бескаркасный дворник

Разобрать бескаркасную щётку и поменять в ней резинку достаточно просто и всё можно проделать своими руками. Для этого вам понадобиться:

• плоская отвёртка;
• чистящая лента на замену;
• пассатижи;
• ножницы.

Теперь собственно сам алгоритм разборки дворника и замены ленты.

1. Прежде всего необходимо снять старые щётки с машины. На некоторых моделях автомобилей для этого может потребоваться привести поводки щёток в сервисное/зимнее положение.
2. Следующий этап — надо разобрать щетку. Для этого надо снять крайние пластиковые заглушки , которые держаться на защелке. Защелка держится язычком за упругий стальной элемент, который идет вдоль всей щетки. Для снятия защёлки нужно с нерабочей стороны щётки подлезть под заглушку плоской отверткой. Отвертку вставить поглубже, после чего снять заглушку. В общем процедура достаточно простая и вполне выполнимая, но в первый раз отжать защелку достаточно непросто, ее трудно нащупать.

Как разобрать бескаркасный дворник

Разобранный бескаркасный дворник

Надеемся, что вы поняли как разобрать бескаркасный дворник и поменять резинку. Если остались вопросы, смотрите видео или задавайте их в комментариях к статье.

Читайте так же

2 thoughts on “ Замена резинок на бескаркасных дворниках ”

Вопрос на засыпку: Почему после замены резинки стеклоочистителя (обрезается точно(!) по размеру каркаса и, даже, с некоторым запасом) в процессе эксплуатации длина резинки значитеьно уменьшается. С этим феноменом стол кнулся не я один! Объяснений пока найти не можем. Возможно, что-то связано с центробежными силами?

Дмитрий :

Скорее всего виновата сила Кореолиса))) На самом же деле резинку нужно обрезать в размер старой до выполнения процедуры замены, иначе она расстягивается в процессе. Год прошел, но перед зимой, думаю, актуально!
