Смазка для редуктора стартера автомобиля какую выбрать

Чем смазать стартер при сборке — лучшие средства и способы их применения

Стартер относится к узлам, не очень требовательным к наличию и качеству смазки. В нём нет подшипников качения (относится не ко всем стартерам), а поверхности трения скольжения обеспечены втулками меднографитового типа, прекрасно работающими и без дополнительной смазки. Исключениями являются лишь стартеры редукторного типа, планетарный механизм которых нуждается в смазке. Но и там применяются пластиковые шестерни с низким коэффициентом трения.

Какие части стартера нужно смазывать

Однозначно смазки требует редуктор. Без неё он не откажется работать, но повышенный износ быстро приведёт к необходимости ремонта. Все прочие узлы и детали тоже можно смазать, но лишь тонким слоем и только в том случае, если предполагается регулярное обслуживание стартёра.

Дело в том, что при всех положительных свойствах масляной плёнки, а это:

• снижение трения, а значит энергопотребления;
• облегчение теплового режима электродвигателя;
• рост срока службы пар трения;
• увеличение пусковых оборотов, что ускоряет запуск двигателя, снижая время работы стартёра;
• предохранение от коррозии,

Наличие масла и прочих жиров на деталях способствует накоплению загрязнений, в том числе и абразивного типа. Вместо увеличения ресурса получится его катастрофическое снижение, подклинивание и отказы.

Но при внимательном обращении, отсутствии экстремальной запылённости при эксплуатации и планировании периодических разборок стартера для обновления смазки с очисткой деталей, лучше поверхности при сборке покрыть антифрикционным слоем масел и смазок.

Чем смазывать

При выборе смазывающего продукта неизбежны затруднения, поскольку штатная смазка стартера в ходе эксплуатации ни одним изготовителем не предусмотрена, и никаких авторитетных рекомендаций на этот счёт нет.

Рецептуру придётся выбирать самостоятельно, использую известные свойства популярных типов масел и консистентных смазок.

ШРБ-4

Смазка деталей стартера предназначенным совершенно для других целей продуктом типа ШРБ-4 выглядит неожиданным, но довольно оригинальным решением. Действительно, многие свойства хорошо подходят.

Данный пластичный тип разработан для применения в условиях повышенного воздействия влажной грязи на пары скольжения.

Обычно это рулевые наконечники и шаровые опоры в условиях потери герметичности чехлов. Поскольку в варианте стартера никакой речи о герметичности быть не может, то характеристики такой хорошо прилипающей и неохотно работающей на срыв масляной плёнки длинноволокнистой смазки должны убедительно подойти.

Наносить её стоит на опоры ротора и шлицевую часть обгонной муфты стартера.

Литол 24

Многофункциональная смазка широкого применения, разрабатывалась в основном для закрытых уплотнениями подшипников качения. Тем не менее, определённой водостойкостью и морозостойкостью обладает, вполне допустима к применению при отсутствии прочих смазок.

Работать будет нормально, но может не так долго, как некоторые иные продукты. Имеет несколько аналогов с похожими названиями и увеличенной морозостойкостью.

Смазка для ШРУС

Принципиально отличается от всех прочих особыми противозадирными свойствами, которые как раз для стартеров не актуальны. Но применение вполне возможно, поскольку во всём остальном – это тот же самый Литол. Неплохо поработает, например, в планетарном стартерном редукторе.

Моторное масло

Все пластичные смазки и масла производятся на одной основе, только консистентные дополнительно загущены специальными соединениями. Поскольку для стартера важно получение именно тонкой масляной плёнки, а не удержание больших запасов смазки, от которых скорее получится вред, нежели польза, то жидкое масло допустимо к использованию.

Им можно смазывать поверхности, для которых важно не столько пониженное трение, сколько защита от коррозии и сухого износа. Например, якорь втягивающего реле, который можно и не смазывать, но тонкая плёнка жидкого масла не помешает.

Есть похожий продукт – масло для автоматических коробок передач на синтетической основе. Оно может выступить как компромисс в вечном споре, надо ли смазывать обгонную муфту (бендикс) изнутри, если кто-то решился её вскрыть и перебрать, а не заменить на новую, что гораздо логичней и практичней.

Если её ролики и пружинки чем и покрывать, то именно ATF выглядит наиболее предпочтительно.

Графитовая смазка

Продукт хорошо подходит для тяжело нагруженных низкоскоростных узлов, особенно рессор, в стартере ему делать нечего. Особенно если это старая «графитка» на солидольной основе. Лучше уж вообще ничем не смазывать.

Кастрол

Продукция этой компании содержит широкую номенклатуру смазывающих продуктов.

Для стартеров используется многофункциональная смазка Castrol LMX, по свойствам схожая с упомянутым Литолом, во многом его превосходящая, хотя где-то и уступающая, в частности, по нижнему пределу температуры. Можно смело применять с положительным результатом.

Циатим-201

Деликатно работающая, можно сказать, приборная смазка. Отличается хорошими низкотемпературными показателями, будет прекрасно служить в узлах трения стартера. Тем более при зимней эксплуатации в суровом климате, где это особенно важно.

Как смазывать стартер

Смазать стартер снаружи, тем более не снимая его с автомобиля, невозможно. Поэтому данная операция производится только если было принято решение ремонтировать узел, а не заменять его в сборе, как поступают в большинстве случаев.

Сам процесс очень прост, при сборке на все трущиеся детали наносится тонкий слой смазки, ничего набивать или шприцевать не надо.

Это втулки скольжения ротора и редуктора, планетарные шестерни, якорь втягивающего реле и шлицы, по которым движется обгонная муфта.

Ведущую шестерню смазывать не надо. Дополнительно для предохранения от коррозии и окисления слой технического вазелина или универсальной пластичной смазки наносится на электрические контактные соединения.

Как правильно смазать стартер

Электрооборудование

На чтение 4 мин. Просмотров 8.1k.

Лёгкая и бесшумная работа стартера экономит энергию аккумулятора и делает эксплуатацию автомобиля приятной

В момент пуска энергия стартера расходуется не только не преодоление сопротивления мотора, но и на свои внутренние потери, которые значительно возрастают, если трущиеся детали не смазывать. Стартер нуждается в сезонном техническом обслуживании (СТО), в которое входит очистка старой и нанесение новой смазки.

Что надо смазывать

Когда работает стартер, возникают нагрузки, которые хоть и кратковременные, но довольно большие по своей величине. В момент вхождения шестерни стартера в зацепление с зубчатым венцом маховика, появляется сила, действующая в поперечном направлении к валу стартера. Такая направленность нагрузки со временем приводит к износу (истиранию) втулок, и они приобретают форму эллипса. При этом происходит смещение вала и зазор между шестернями увеличивается, т. е. происходит перекос зубьев. Стартер с трудом справляется с такой нагрузкой, повышается потребляемый им ток, чем обусловлен повышенный нагрев обмотки и силовых проводов. В этом случае страдает аккумулятор. В особо тяжёлых ситуациях износ втулок настолько велик, что стартер практически не в состоянии вращать коленчатый вал двигателя, и аккумулятор быстро разряжается. При многократных неудачных попытках возможен почти полный разряд батареи. Если нет возможности прикурить от другого авто или зарядного устройства, то ждать придётся долго. К тому же пластины батареи могут осыпаться, это чревато покупкой новой АКБ. Получается, что своими неразумными действиями его и погубили. Продлить жизнь втулкам и, соответственно, аккумулятору можно, если вовремя смазать стартер. Каждый может сделать это своими руками, не посещая автослесаря.

Смазать надо не только втулки, но и вал стартера, чтобы продольный ход обгонной муфты не был затруднён. Важно это потому, что при заклинивании муфты с шестерней есть вероятность поломки зубьев. Определить это можно по характерному звуку.

Стартер может быть как с редуктором, так и без него.

Редуктор позволяет снизить потребление тока от аккумулятора. Разобрать его своими руками несложно. Практически весь стартер можно раскидать по запчастям. Наличие шестерён редуктора создаёт сопротивление, которое значительно больше, когда смазки внутри нет либо она превратилась в очень густую мастику.

Как правило, обращать внимание на стартер нужно раз в 45 000 км, в противном случае своими действиями (или бездействием) можно нарваться на неприятности.

Можно ещё смазать якорь тягового реле, если он заржавел. Перед этим, соответственно, очистить его поверхность от коррозии, чтобы она стала гладкой. Но, желательно, оставить эту деталь без смазки либо нанести её очень тонким слоем, чтобы не затруднить ход при низких температурах и не сделать пылесборником.

Итак, смазать при техническом обслуживании своими руками нужно:

• Втулки;
• Вал стартера;
• Редуктор (если есть);
• Якорь тягового реле.

Чем смазывать

В интернете можно найти много форумов, на которых спорят о том, какая смазка лучше для стартера. Вопрос её выбора актуален в том случае, если разбирать стартер будете своими руками. Если же этим занимается автосервис, то выбирать не приходится.

Для того, кто хочет сделать это своими руками, есть несколько вариантов:

• Литол;
• Графитовая;
• Моторное масло;
• Кастрол;
• Циатим-201;
• Смазка ШРУС.

Для того чтобы выбрать правильный вариант смазки, нужно знать характеристики и область применения. При низких температурах смазка теряет свои свойства, становится более вязкой, а при высоких может закоксовываться. Перед тем как приступить к смазыванию стартера, надо по характеристикам подобрать морозостойкое, наиболее сохраняющее свои свойства средство.

Литол 24

Работоспособен в диапазоне от -40 до 120 градусов. Вязкость от 8 до 650 Па-с. В область применения входят шарниры и трущиеся детали электрических машин.

Графитовая смазка

Применяется в диапазоне температур от -20 до 70 градусов. Вязкость у неё 100 Па-с при нулевой температуре воздуха. Используется в деталях, подвергающихся большой нагрузке в основном это подвески автомобилей и тракторов.

Моторное масло

При использовании моторного масла, лучше применять синтетическое, т. к. оно в значительной мере сохраняет свою вязкость при низких температурах. Оно образует довольно прочную плёнку на поверхности металла.

Кастрол

Castrol LMX изготовлена на литиевой основе. Температурный диапазон от -35 до 140. Вязкость при 40 градусах порядка 83. Применяется в сильнонагруженных узлах.

Циатим-201

Представляет собой масло, загущённое литиевым стеаратом. Используется при температурах от -60 до 90 градусов. Вязкость уже при -50 будет 1100 Па-с.

Смазка ШРУС

Температурный диапазон использования от -30 до 120 градусов. Вязкость при -30 будет 1800 Па-с. Область применения — шарниры равных угловых скоростей.

При обслуживании стартера своими руками моторным маслом лучше всего смазать цапфы и вал, в редуктор можно закладывать Литол 24 или Castrol LMX. При этом имейте в виду, что покупать смазку нужно в проверенных местах во избежание подделок.

Смазка стартера — как продлить ему жизнь?

0 17 Ноября 2015

Смазка стартера — как продлить ему жизнь?

• Смазка стартера — как продлить ему жизнь?
• Что надо смазывать?
• Выбор смазки для стартера
• Как нужно смазывать стартер?
• Смазка стартера: вред или польза?

В момент запуска двигателя энергия стартера израсходуется не только на то, чтобы преодолеть сопротивление силового агрегата, но и на свои внутренние утраты, которые возрастают значительно, если не смазывать детали, которые постоянно трутся друг о друга. Стартеру необходимо регулярное сезонное техническое обслуживание, в которое входит как очистка старой смазки, так и нанесение новой.

• Что надо смазывать?
• Выбор смазки для стартера
• Как нужно смазывать стартер?
• Смазка стартера: вред или польза?

Что надо смазывать?

—>Во время работы стартера возникают, которые хоть и происходят достаточно короткое время, но довольно серьёзные в своей величине. Когда шестерня стартера входит в зацепление с зубчатым венцом маховика, возникает сила, что действует к поперечному направлению вала стартера. Такое направление нагрузки по истечении времени приведёт к износу втулок, в следствие чего они приобретут элипсоидную форму. В это время происходит смещение вала, что приводит к увеличению зазора вала между шестернями, тоесть зубья начинают перекашиваться.

Стартеру сложно справляться с такой нагрузкой, ток, потребляемый ими, возрастает, чем и обуславливается повышенный нагрев обмотки и силовых проводов. В данном случае аккумулятору приходится очень непросто. В особо сложных случаях износ втулок так велик, что стартер практически не способен вращать коленчатый вал силового агрегата и аккумуляторная батарея разряжается значительно быстрее. Если неудачные попытки преумножатся в разы, то не за горами и полный разряд аккумулятора. Если Вы лишены возможности прикурить свой автомобиль от другого или зарядного устройства, то придётся очень долго ждать.

Ко всему прочему аккумуляторные пластины могут осыпаться, что сулит покупкой аккумуляторной батареи. Получается так, что Вы попросту можете погубить важнейшую часть автомобиля, хоть и не интегрированную, своими действиями. Продлить эксплуатационный срок втулок и всего аккумулятора, соответственно, можно если своевременно смазывать стартер. И это в возможности каждого автовладельца и не стоит тратить ни время, ни деньги на автослесарей.

Смазывать необходимо не только втулки, но и стартерный вал, чтобы не затруднять продольный ход обгонной муфты. А важно это в случае клина муфты с шестернёй, ведь есть вероятность поломки зубьев. Определить это можно руководствуясь характерным звуком.

В устройстве стартера может присутствовать редуктор, либо его механизм может быть лишён оного. Редуктор служит для снижения потребления электрического тока от аккумулятора. Самостоятельно разбирать его совершенно несложно. Практически весь механизм можно разложить по запчастям. Шестерни редуктора обеспечивают сопротивление, которое в разы превышает то, если внутри его нет смазки, либо она стала очень густой мастикой.

Как правило, стартер стоит диагностировать каждые 45 000 километров, в противном случае Вы наделаете неприятностей своим бездействием. Можно также смазать и якорь тягового реле в случае его заржавения. Прежде следует очистить его поверхность от проявлений коррозии, до её гладкого состояния. Но, важно знать один момент: смазку наносить следует очень тонким слоем, дабы в противном случае не затруднить её ход в очень холодное время и не сделать её пыльным магнитом. Итак, со всего вышесказанного следует, что смазывать необходимо следующие элементы:

— редуктор, если имеется;

— якорь тягового реле.

Выбор смазки для стартера

Интернет полнится форумами, на которых происходят споры касательно того, какая смазка для стартера лучше. Актуальность вопроса поднимается в том случае, если стартер приходится разбирать самостоятельно. Если же Вы это предоставляете мастерам в автосервисе, тогда выбирать не придётся. Для тех, кто всё же стремиться совершить это самостоятельно, есть несколько вариаций:

Для правильного выбора того или иного варианта смазки необходимо знать её характеристики и область применения. При воздействии низких температур на смазку, она становится очень вязкой, а при высоких возникает высокая вероятность закоксовывания. Прежде чем приступить к смазыванию стартера, необходимо подобрать морозостойкую смазку, которая в наибольшей степени сохраняет свои свойства.

Литол 24

Вполне работоспособен в экстремальных температурных диапазонах от -40 до 120 градусов. Его вязкость от 8 до 650 Па-с. Может применяться к шарнирам и трущимся деталям электрических элементов и механизмов автомобиля.

Графитовая смазка

Её применение широко распространено в диапазоне температур от -20 до 70 градусов по Цельсию. Её вязкость составляет 100 паскалей при температуре воздуха в 0 градусов. Её применяют к деталям, что подверглись большой нагрузке, зачастую это подвески тракторов и автомобилей.

Моторное масло

Применять лучше синтетическое моторное масло, ведь оно в значительной мере способно сохранять свою вязкость в диапазонах низких температур. Оно образует достаточно прочную плёнку на поверхности металлических элементов.

Кастрол

Castrol LMX изготавливается на литиевой основе. Диапазон температур составляет от -35 до 140. При 40 градусах по Цельсию вязкость составляет 83 Паскаля.

Циатим-201

Поставляется в виде масла, загущеного литиевым стеаратом. Используется в режимах температур от -60 до 90 градусов по Цельсию. При температуре в -50, его вязкость будет уже 1100 Паскалей.

Смазка ШРУС

Используется при диапазоне температур от -30 до 120 градусов. При температуре в -30 градусов будет 1800 Паскалей. Применяется на шарнирах равных угловых скоростей. При самостоятельном обслуживании стартера лучше смазывать вал и цапфы, в редуктор можно заложить Литол 24 или Castrol LMX. При этом всём имейте ввиду, что смазку следует приобретать только в проверенных местах, дабы не наткнуться на подделки.

Как нужно смазывать стартер?

1. Поставьте коробку в режим нейтралки, выжмите ручник, заклиньте колёса башмаками.

2. Откиньте клеммники от аккумулятора.

3. Изымите воздухофильтр в комплексе. Стартер в разных двигателях расположен по-разному, но в своём большинстве он размещается слева от мотора, если на него смотреть со стороны капота.

4. Отодвиньте резиновый предохранитель и отвинтите плюсовую клемму.

5. Отвинтите гайки с двух шпилек накидками на «15» и изымите непосредственно сам стартер.

6. Переходите к разборке, когда достали узел. Перед тем, как положить его на поверхность, хорошенько отчистите его от оставшихся загрязнений и других образований. Если есть такая необходимость, тогда используйте керосин, только локально нанося.

7. Накидкой на «13» снимите клеммник втягивающего клапана.

8. Отвинтите три болта, которые крепят лапан, шестигранником. Вполне вероятно, что могут возникнуть трудности такие, как вода и разнообразные погодные условия уже оставили на них свой отпечаток. Используйте для этого «WD-40». Если совсем всё уже так туго, не ломайте, иначе шпицы придут в непригодность.

9. Возьмите дрель и воспользуйтесь сверлом с потайной головкой. Приобретите две шпильки с маркировкой М4х35 или, если можно, длиннее.

10. При помощи накидок отвинтите болты и отсоедините две части корпуса. Подденьте стопорное кольцо на роторном валу, снимите упорную втулку, изымите бендикс. Возможно случиться так, что Вам нужно будет металлическое плечо, которое чуть больше вала в диаметре, дабы сбить втулку. Всё зависит от того, насколько велика степень изношенности.

11. Перед Вами открывается вал, три шестерни и редуктор. Тряпкой очистите их от старой смазки и отчистите их досуха.

12. Нанесите немного смазки, но трамбовать её не стоит, ведь излишнее её количество и морозы могут привести к заклиниванию.

13. Оденьте крышку редуктора и установите муфту, смазав её шлицы смазкой.

14. Во время того, как Вы будете его собирать, визуально диагностируйте щётки. Если видны заусенцы проводов, тогда замените модуль.

15. На роторный вал оденьте крышку и смажьте его.

16. Смажьте муфту совсем немного для того, чтобы она легко заходила в паз коленчатого вала и завинтите шпильки.

17. После обратной установки стартера верните назад воздушный фильтр.

18. Протестируйте автомобиль.

Основываясь на инструкции по эксплуатации Вашего транспортного средства, необходимо проводить технический осмотр каждые 50 000 километров пробега и проводить замену смазки. В зависимости от того, в каких условиях использовался автомобиль, может быть уменьшен интервал в три-четыре раза. Вариантов обслуживания может быть два: устранить всё своими силами, либо обратиться на СТО, для проведения квалифицированного ремонта.

Как видно из всего вышеописанного, процедура не требует какой-либо сложности, но терпения и определённых навыков точно. Относительно закупки комплектующих и запчастей, рекомендуется приобретать их только в специализированных магазинах или дилерских центрах. Ведь неоригинальной продукцией Вы обрекаете автомобиль и его узлы на последующий досрочный ремонт. Ну вот поэтапно тема и разобралась. Надеюсь наши советы Вам помогут.

Смазка стартера: вред или польза?

Однозначно ответить на этот вопрос попросту нельзя, ведь то, что может навредить одним элементам стартера, будет абсолютно безопасным для других частей. Давайте разберёмся по существу в этом вопросе. Вопреки мнению, что сложилось, смазка якорного вала в районе хода бендикса по большей части вредна, чем полезна. Графитовая смазка аккумулирует грязь и пыль в этом месте, а в время длительного простоя автомобиля может и вовсе воспрепятствовать свободному движению бендикса, в результате загустевания. Медно-графитные втулки на оси якоря тоже не нуждаются в смазывании, ведь их скольжению способствует графит, что нанесён порошковым методом непосредственно на втулки.

Единственное место, где смазывать можно от души – это планетарный редуктор. Для того, чтобы лучше можно было смазать редуктор, используйте смело «WD-40». Самое важное – следить за общим состоянием стартера.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Профилактический осмотр и смазка стартера…

Больше года я при пуске двигателя слушал писк из-под капота, когда короткий в доли секунды, а когда и пару секунд. Надоело мне это, решил найти причину этого безобразия. Я далеко не один такой «половод», нас множество и все грешат на недостаточность смазки стартера.

Прежде чем приступить к этой процедуре я изучил теоретическую часть, в частности: как снять стартер, как его разобрать, что и чем смазать. В этой записи процесс снятия стартера я описывать не буду, сам пользовался записями в БЖ Cafari, молодец Миша, все отлично расписал – снятие и разборка стартера. Я лучше заострю Ваше внимание на выборе смазки и частях стартера, которые нужно смазать.

Смазке подлежит вал стартера в месте контакта с роликовым подшипником, и его задняя часть для облегчения хода продольной муфты. В противном случае возникает риск клина муфты с шестерней, что грозит поломкой их зубьев. Главную шестерню вала стартера, которая входит в зацепление с маховиком, смазывать нельзя, ее нужно только очистить от грязи. Обильно смазывается планетарный редуктор, который предназначен для снижения механических усилий на стартер и снижения потребляемого им тока. Небольшое количество смазки нужно нанести на шестерню ротора. Бронзовую втулку задней крышки можно смазать тонким слоем, иначе смазка может попасть на коллектор ротора, хотя бронзовые втулки к смазываемым деталям и не относятся. А вот что касается смазки втягивающего реле и его якоря – консистентными смазками эту пару смазывать крайне не рекомендуется. Смазка в этом месте собирает на себе различную грязь, образуя плотный грязевой слой, что, несомненно, вредит нормальному ходу бендикса. А если эта смазка еще и загустевает на морозе, то это грозит стартеру аварийными режимами работы вплоть до выхода его из строя.

Теперь перейдем непосредственно к вопросу выбора смазки для узлов стартера, ведь важен не только сам факт смазывания, но и то, какая смазка при этом используется. Подбор смазки для стартера во многом зависит от условий эксплуатации машины, в частности, до какого минимального значения опускается зимой температура в вашем регионе. При выборе смазки необходимо знать ее характеристики, в первую очередь рабочий температурный диапазон, а также кинематическую вязкость.

С температурным диапазоном все более или менее понятно, а вот про кинематическую вязкость смазки поговорим поподробнее. В соответствие с действующими стандартами, кинематическая вязкость базового масла, которое используется для производства смазки для стартера, должна быть ниже 100 сСт (сантистокс, 1 сСт = 1 мм2/с). Такие составы предназначены для эксплуатации в условиях очень низких температур, высокой скорости взаимодействия трущихся металлических или иных пар и низкой механической нагрузки.

Если базовое масло имеет кинематическую вязкость в диапазоне 100…200 сСт, то такие составы относятся к классу общих автомобильных. Они предназначены для работы при средних температурах, скоростях, нагрузке и не совсем подходят для смазки элементов стартера во многих уголках нашей страны, поскольку температура зимой опускается гораздо ниже (за исключением южных регионов).

Отличным вариантом смазки для элементов стартера является Liqui Moly Thermoflex Spezialfett с диапазоном рабочих температур от -50°С до +150°С. Она относится к описанному выше классу с кинематической вязкостью до 100 сСт. В частности, при температуре +40°С она обладает вязкостью в 18 сСт. Ее дополнительным преимуществом является тот факт, что она может работать не только с металлическими, но и с пластмассовыми деталями. Для смазки стартера я выбрал именно Liqui Moly Thermoflex Spezialfett 400 г. (арт. 3352), даже несмотря на ее высокую стоимость.

Конечно же, эта смазка панацеей не является, есть вполне достойные смазки со схожими характеристиками, например, Ravenol Arctic Green Crease AGG2 с диапазоном рабочих температур от -60°С до +120°С, хотя нейтральностью к полимерам она не обладает. Также, многие автолюбители для смазки стартера используют Castrol LMX Li-Komplexfett2 с диапазоном рабочих температур от -35°С до +170°С. Однако, стоит отметить, что кинематическая вязкость базового масла этой смазки при +40°С составляет 200 сСт, поэтому лучше всего ее использовать в более южных районах. Есть еще множество других смазок, таких как Molykote AG-650, Molykote-7514, Циатим-201, Литол 24, смазка ШРУС, графитовая смазка и т.д., можно использовать и их, но я свой выбор сделал в пользу Thermoflex Spezialfett. Я не пытаюсь навязать свое видение, а лишь представляю информацию, которую удалось собрать во «Всемирной паутине». Возможно, Вам мой обзор поможет сделать свой выбор смазки для деталей стартера.

Теперь переходим к практической части. Стартер я снимал совместно с процедурой чистки дроссельного узла, то есть короб воздушного фильтра и воздуховод был снят. Кроме этого снимаем аккумулятор и полку под него. Отсоединяем все клеммы от стартера и откручиваем гайку крепления кронштейна, на котором закреплены провода. Выворачиваем два винта крепления стартера с использованием ненормативной лексики и длинной трубы :). Моем пациента и на операционный стол (стелим газетки для стерильности).

Ключом или головкой на 13 отворачиваем гайку крепления клеммы втягивающего реле. Затем отворачиваем 3 винта TORX 25 и снимаем корпус втягивающего. После этого ключом на 7 выворачиваем два длинных стяжных винта и отсоединяем корпус статора от передней крышки стартера.

Вынимаем из передней крышки стартера вал с муфтой привода и планетарным редуктором, снимаем рычаг привода.

С редуктора снимаем маслоотражатель и вынимаем сателлиты с коронной шестерней.

На задней крышке статора снимаем крышку подшипника, вынимаем стопорное, упорное и уплотнительное кольца ротора. Щеточный узел вместе с ротором вынимаем из корпуса статора, иначе потом замучаетесь его устанавливать обратно. На коллекторе износа и нагара почти не было, щетки в норме, поэтому щеточный узел я снимать не стал, а просто почистил от грязи.

Теперь необходимо все составляющие очистить от старой смазки, я использовал быстрый очиститель Liqui Moly Schnell-Reiniger (арт. 1900). В отличие от бензина, уайт-спирита и растворителей он не так сильно пахнет, а очищает и обезжиривает отлично.

После очистки деталей от старой смазки и обезжиривания приступаем к сборке стартера. Наносим тонкий слой смазки на вал ротора со стороны щеточного узла и бронзовую втулку задней крышки статора.

Ставим заднюю крышку статора, фиксируем кольцами, смазываем. Закладываем смазку в крышку подшипника и ставим ее на место.

Затем немного смазки наносим на шестерню ротора.

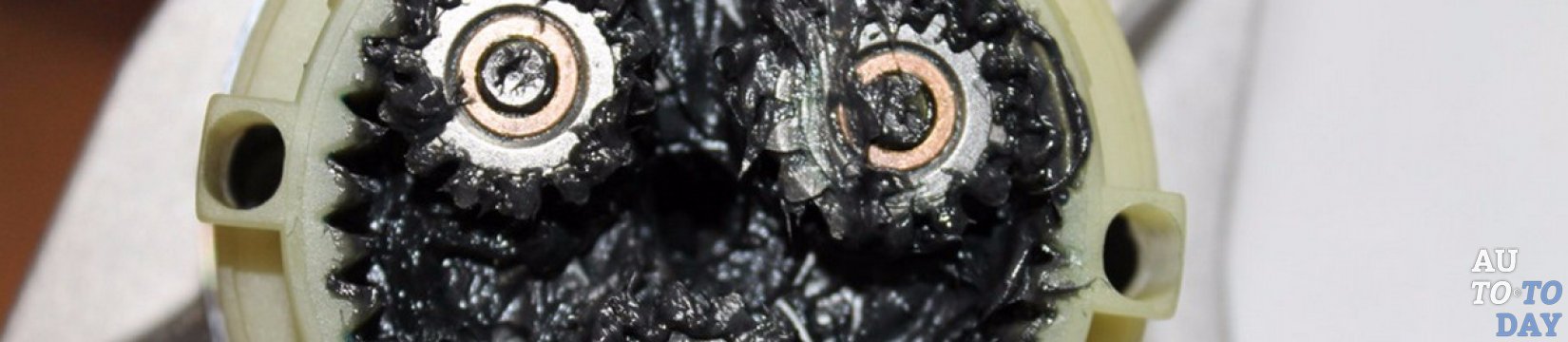

Собираем планетарный редуктор, смазки не жалеем!

Затем смазываем зубья шестерни задней части вала стартера.

Закрываем редуктор маслоотражателем и ставим в корпус статора. Устанавливаем рычаг привода и смазываем места контакта с металлическими деталями, хотя думаю, что их можно и не мазать 🙂

Затем наносим смазку на вал стартера в месте контакта с роликовым подшипником, и немного под пружину.

Хорошенько смазываем роликовый подшипник в передней крышке стартера, будьте аккуратны с резиновым сальником, который ограничивает выход смазки наружу.

Якорь и пружину втягивающего реле я немного смазал моторным маслом Liqui Moly Synthoil High Tech 5W40, которое сейчас заливаю в двигатель.

На завершающем этапе навешиваем якорь втягивающего на рычаг привода и притягиваем винтами переднюю крышку стартера к корпусу статора. Устанавливаем втягивающее реле и удаляем смазку, которая попала на главную шестерню вала стартера.

Для защиты силовых контактов стартера от окисления я обработал их специальной смазкой Liqui Moly Batterie-Pol-Fett (арт. 7643), предварительно обезжирив быстрым очистителем. Наносить эту смазку нужно только после обеспечения электрического контакта, то есть необходимо исключить ее попадание на контактные поверхности и смазывать ей только поверхность клемм. Частично клеммы я обработал перед установкой стартера.

Ну и конечный этап работ: устанавливаем стартер, подсоединяем и обрабатываем клеммы смазкой. Момент затяжки болтов крепления стартера 40 Нм.

Все остальные составляющие собираем в прежний вид, запускаем двигатель … и тишина … свист исчез и запуск осуществляется как-то более мягко. В общем, радуемся результату!

Да прибудет с Вами сила, кто осилил прочитать весь пост, а кого данный вопрос не интересует – просто смотрим картинки или проходим мимо. Надеюсь, мои старания не прошли зря и Вам данная запись нашего БЖ понравилась!

P.S. Более подробно о смазке Liqui Moly Batterie-Pol-Fett я расскажу Вам в следующей записи, ибо лимит фотографий уже исчерпан :).
