Всё, что нужно знать о лямбда зондах.

Эту статью сохраняю скорей для себя и как пособие для тех, кто будет задавать такие частые вопросы по поводу датчиков кислорода (тема довольно актуальная).В предыдущей теме мы говорили о наших катализаторах (здесь : www.drive2.ru/l/1861652/). Теперь же узнаем больше и подробней о лямбда зондах:

Основные положения и функции Кислородного датчика :
Теория.
Жесткие экологические нормы во многих странах мира, стали диктовать количество выбросов вредных веществ, тем самым узаконили применение на автомобилях каталитических нейтрализаторов (в обиходе – катализаторы) – устройств, способствующих снижению содержания вредных веществ в выхлопных газах автомобилей с двигателем внутреннего сгорания. Катализатор — нужный и ответственный узел автомобиля, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси катализатор умрёт ( потеряет свои основные свойства и функции) очень быстро – для того чтобы, как можно дольше продлить его жизнь и приходит на помощь датчик кислорода, он же О2-датчик, он же лямбда-зонд (ЛЗ).

Название датчика происходит от греческой буквы L (лямбда), которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива (речь идет о объемном соотношении величин), L равна 1 (график 1). «Окно» эффективной работы катализатора очень узкое: L=1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда. Таким образом, Лямбда зонд создан и поставлен инженерами для информирования компьютера, инжекторного автомобиля об отклонении от нормы соотношения топливно воздушной смеси.

Избыток воздуха в смеси измеряется весьма оригинальным способом ( причем этот способ не является обходным путем, а дает уверенно точные показания ) – определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда-зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива. Таким образом, происходит регулировка не воздуха, а именно топлива, относительно воздуха, тем самым достигается максимальный процент сгорания топлива в цилиндрах, максимально эффективная работа катализатора, и как следствие максимальный крутящий момент двигателя автомобиля. Причем на большинстве современных моделях автомобилей имеется еще один лямбда-зонд, так же возможна установка дополнительных датчиков работающих в связке (например датчик температуры катализатора, расположен он на выходе катализатора). Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора (рис. 1).

Как работает Лямбда Зонд ( кислородный датчик )
Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы (рис.2). Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется блоком управления автомобилем ( ЭБУ ) без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 < L < 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В (график 2). Таким образом этот материал обеспечивает идеальные показания сильно различные друг от друга даже при минимальном изменении измеряемой среды.

График 2. Зависимость напряжений лямбда-зонда от коэффициента избытка воздуха (L) при температуре датчика 500-800оС. А – условная точка средних показаний (Uвых » 0,5 В, при L=1,0). (Обогащение смеси (уменьшение О2 в выхлопе). Обеднение смеси (увеличение О2 в выхлопе). Кроме циркониевых, существуют кислородные датчики на основе двуокиси титана (TiO2). При изменении содержания кислорода (О2) в отработавших газах они изменяют свое объемное сопротивление. Генерировать ЭДС титановые датчики не могут; они конструктивно сложны и дороже циркониевых, поэтому, несмотря на применение в некоторых автомобилях (Nissan, BMW, Jaguar), широкого распространения не получили. По мере развития автомобиле строения, так же ужесточаются и нормы экологических выбросов, таким образом мировые законодатели постоянно ужесточают экологические нормы. Это способствовало дальнейшему развитию лямбда зондов: для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев ( кислородные датчики с подогревом ) . Нагревательный элемент (НЭ) расположен внутри керамического тела датчика и подключается к электросети автомобиля (рис. 3).

Принцип работы кислородного датчика на языке автомобилистов ( основные моменты):

Кислород содержит отрицательно заряженные ионы, которые собираются на платиновых электродах, и когда датчик достигает температуры около 400°C, любая разность потенциалов образует электрическое напряжение. В случае если смесь бедная, содержание кислорода в отработавших газах высокое. При сравнении с содержанием кислорода в атмосфере существует только очень маленькая разность потенциалов, и, как следствие, возникает небольшое напряжение (около 0,2–0,3 В). В случае если смесь богатая, то содержание кислорода в отработавших газах низкое. Создается большая разность потенциалов, поэтому возникает относительно более высокое напряжение (0,7–0,9 В). Система управления двигателем будет непрерывно подстраивать длительность импульсного сигнала под форсунки с целью выйти на среднее напряжение, составляющее около 0,4–0,6 В при значении лямбда около 1.0. Поскольку в процессе движения режимы работы двигателя постоянно изменяются, значение напряжения колеблется в обе стороны от среднего значения. Поэтому данный датчик в силу своей неспособности определить небольшие изменения в содержании кислорода известен как узкополосный. Датчик, установленный после каталитического нейтрализатора отработавших газов, действует по тому же способу, что и датчик перед ним, но с одним очень большим отличием. После того, как газы были обработаны каталитическим нейтрализатором, содержание кислорода в них остается на неизменном уровне. Это обеспечивает постоянное напряжение около 0,4–0,6 В. Теперь система управления двигателем может эффективно отслеживать работу каталитического нейтрализатора отработавших газов.

Если Лямбда Зонд «врет»

В этом случае ЭБУ начинает работать по усредненным параметрам, записанным в его памяти: при этом состав образующейся топливно-воздушной смеси будет отличаться от идеального. В результате появится повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, увеличение содержания СО в отработавших газах, снижение динамических характеристик, но машина при этом остается на ходу. В некоторых моделях автомобилей ЭБУ реагирует на отказ лямбда-зонда очень серьезно и начинает так рьяно увеличивать количество подаваемого в цилиндры топлива, что запас горючего в баке «тает» на глазах, из трубы валит черный дым, СО «зашкаливает», а двигатель «тупеет» и на ближайшую СТО вам, скорее всего, придется добираться на буксире. Перечень возможных неисправностей лямбда-зонда достаточно большой и некоторые из них (потеря чувствительности, уменьшение быстродействия) самодиагностикой автомобиля не фиксируются.
Поэтому окончательное решение о замене датчика можно принять только после его тщательной проверки, которую лучше всего поручить специалистам. Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут – ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует». При сгоревшем или отключенном лямбда-зонде содержание СО в выхлопе возрастает на порядок: от 0,1 – 0,3% до 3 – 7% и уменьшить его значение не всегда удается, т. к. запаса хода винта качества смеси может не хватить. В автомобилях, система L-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя практически невозможно. Вообще лямбда-зонд – наиболее уязвимый датчик автомобиля с системой впрыска. Его ресурс составляет 40 – 80 тыс. км в зависимости от условий эксплуатации и исправности двигателя. Плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливно-воздушная смесь, сбои в системе зажигания сильно сокращают срок его службы. Применение этилированного бензина категорически недопустимо – свинец «отравляет» платиновые электроды лямбда-зонда за несколько бесконтрольных заправок.

В связи с тяжелыми условиями эксплуатации и минимальными значениями напряжения проблемы могут возникнуть очень легко. Зная, как работает датчик, вы получаете ключ к успешной диагностике кислородных датчиков. Контакт 1 — Нагреватель + Контакт 2 — Нагреватель — Контакт 3 — Сигнал напряжения Контакт 4 — Земля Обратите внимание, что все проверки сопротивления и непрерывности цепи необходимо выполнять при разъединенной цепи. Если у вас есть диагностический код неисправности, он даст вам некоторое представление о целостности цепи, но вы узнаете гораздо больше, если сами проведете испытание датчика. На датчике с четырьмя проводами два провода отвечают за нагревательный элемент, который предназначен для того, чтобы как можно быстрее довести температуру датчика до рабочей температуры 400°C. Самое простое, с чего можно начать, это проверить целостность цепи элемента нагревателя. Отключите датчик и измерьте сопротивление на контактах 1 и 2. Если оно лежит в пределах 5–30 Ом, проверьте сигнал, который поступает от электронного блока управления двигателем. Обычно он приводится в действие за счет сигнала модуляции длительности импульса (PWM), поступающего от электронного блока управления. Чтобы замерить воздействующий сигнал нагревателя, потребуется задействовать осциллоскоп. Следующий шаг — испытание самого датчика; сначала проверьте контакт между зажимом заземления 4 и землей. Если это возможно, исследуйте сигнал только после того, как двигатель достигнет рабочих условий, т.е. достаточно прогреется, и система управления начнет работать с замкнутым контуром. Сигнал должен переключаться между богатым и бедным состояниями ( с 0,2–0,3 В на 0,7–0,9 В); данное переключение должно происходить приблизительно каждую секунду. Если сигнал мал (среднее напряжение 0,3 В) или слишком велик (среднее напряжение 0,7 В), то, вероятно, датчик стал жертвой коррозии на платиновых электродах или загрязнения в отверстиях. Если автомобиль оснащен несколькими кислородными датчиками pre и post, можно получить более точную информацию. Используя данные двух или четырех каналов и накладывая сигналы, можно получить точные сведения о времени реакции и операционной/рабочей эффективности: сигналы от исправных датчиков должны быть зеркальным отражением друг друга».

Виды кислородных датчиков.

Существует несколько классификаций автомобильных кислородных датчиков: 1. По количеству проводов: 1-, 2-, 3-, 4-, 5-, 6-контактные датчики. 2. По дизайну сенсорного элемента: “пальчиковые” и пластинчатые 3. По способу крепления в выхлопную трубу: резьбовые и фланцевые. 4. По ширине измерений лямбды: узкополосные (детектируют лямбду при величине >1) и широкополосные (детектируют лямбду от 0,7 до 1.6).

Одноконтактные датчики – имеют один сигнальный провод, по которому передаются генерируемые датчиком электрические импульсы.
Двухконтактные датчики – имеют один сигнальный провод и один провод “на массу” (дублирует заземление через корпус датчика). Заземляющий провод позволяет более точно оценивать показания сигнального провода блоком управления двигателем.
Трёхконтактные датчики – имеют один сигнальный провод, один провод “на массу” и один провод на нагревательный элемент. Эти датчики характеризуются следующими достоинствами: 1. Короткое время достижения датчиком рабочей температуры (более 350 градусов) вследствие чего снижается количество вредных выбросов при работе холодного двигателя; 2. увеличивается срок службы датчика, так как у нагреваемых датчиков изменение температуры происходит, более плавно, чем у датчиков без нагревательного элемента; 3. датчики, снабжённые нагревательным элементом, имеют менее строгие требования к месторасположению в выхлопной системе, что упрощает их техобслуживание. Мощность нагревательного элемента в кислородном датчике составляет либо 12Вт, либо 18Вт. Следует учитывать, что установка датчика с неправильно подобранной мощностью нагревательного элемента может привести к перегреву датчика и быстрому выходу его из строя.
Четырёхконтактные датчики – обязательно имеют один сигнальный провод, один питающий на нагревательный элемент и один заземляющий провод. Функция последнего провода может быть различной и зависит от особенностей устройства системы управления конкретным двигателем. Четвёртый провод может быть либо ещё одним заземляющим (в случаях, когда заземление через корпус датчика не предусмотрено), либо питающим проводом для второго нагревательного элемента. Следует учитывать, что при ошибочной установки датчика с заземлением на корпус вместо датчика без заземления на корпус или наоборот может привести к тому, что блок управления двигателем не распознает сигналы, поступающие с кислородного датчика.
Взаимозаменяемость. Рекомендованный заводом-изготовителем лямбда-зонд и сходные по конструкции циркониевые датчики взаимозаменяемы. Возможна замена не подогреваемых датчиков на подогреваемые (но не наоборот!). Однако при этом может возникнуть проблема несовместимости разъемов и отсутствия в машине цепи питания для нагревателя лямбда-зонда. Недостающие провода можно проложить самостоятельно, а вместо разъема использовать стандартные автомобильные контакты. Цветовая маркировка выводов лямбда-зондов может различаться, но сигнальный провод всегда будет иметь темный цвет (обычно – черный). «Массовый» провод может быть белым, серым или желтым (рис. 4). Титановые лямбда-зонды от циркониевых легко отличить по цвету «накального» вывода подогревателя – он всегда красный. При замене 3-контактного лямбда-зонда на 4-контактный необходимо надежно соединить с «массой» автомобиля провод заземления подогревателя и сигнальный «минус», а накальный провод подогревателя через реле и предохранитель подключить к «плюсу» аккумулятора. Подключение напрямую к катушке зажигания нежелательно, т. к. в цепи ее питания может стоять понижающее сопротивление. Подключиться к контактам топливного насоса достаточно сложно. Лучше всего подключить реле подогревателя лямбда-зонда к замку зажигания.

Расположение Кислородного датчика Ниссан :
Кислородный датчик расположен на выпускном тракте двигателя. Если это рядный двигатель — то кислородный датчик расположен непосредственно на чугунном выпускном коллекторе, если же это V — образный двигатель или иной двигатель не с единым выпускным коллектором, то кислородный датчик располагается в месте схождения основных отводов выпускных коллекторов.

Почему следует заменить неисправный кислородный датчик?
Замена неисправного кислородного датчика на новый датчик позволяет экономить топливо, улучшить динамику автомобиля, уменьшить токсичность выхлопных газов, является профилактикой преждевременного выхода из строя дорогостоящего катализатора.
Инструкция по замене, универсальная: Чтобы снять старый и установить новый кислородный датчик нужно убедиться в том, что зажигание выключено, а провода датчика отсоединены. Перед установкой нового зонда проверяют его маркировку на соответствие указанной в инструкции по эксплуатации, осматривают автомобиль на отсутствие механических повреждений, наличие кольца уплотнения, противопригарной смазки на резьбовой части. Затем датчик кислорода затягивают до полностью герметичного соединения, соединяя электроразъем, после чего можно проверять работоспособность нового датчика. Иногда датчик кислорода присоединяется к трубопроводу специальной пластиной, в пространстве между ней и трубопроводом находится прокладка с функцией герметика. Проверка работоспособности датчика производится только при его нагреве до температуры 350 градусов специальным оборудованием: газоанализатором, осциллографом, вольтметром, омметром. Поэтому сделать правильную замену кислородного датчика на Nissan и других автомобилях можно лишь в специализированном автосервисе.

Восстановление кислородного датчика : Проблема всех легковых автомобилей в России является завышенный расход бензина на подержанных автомобилях. Главной причиной этого не качественное топливо, которое загрязняет систему автомобиля, и в первую очередь лямбда зонт, в простонародье называют кислородным датчиком, который находиться на каталитическом нейтрализаторе(система очистки отработанных газов) Если отказ лямбда-зонда (ЛЗ) не вызван необратимыми изменениями в структуре его основы – слое циркониевой керамики, то датчик можно попробовать «оживить». Дело в том, что рабочая поверхность ЛЗ под защитным колпачком со временем покрывается нагаром и свинцовыми отложениями выхлопных газов. Датчик начинает «врать». Если этот налет удалить, то работоспособность ЛЗ восстанавливается. Поверхность датчика не позволяет производить ее чистку механическим способом (абразивной шкуркой или надфилем), т. к. вместе с нагаром с керамической основы неизбежно удаляются слои платинового напыления. Этот датчик отвечает за качество топливной смеси, ну и соответственно если он загрязнен, сигнал на компьютер автомобиля не будет соответствовать норме. тем самым машинка начинает кушать много бензина, покупка нового датчика сильно бьет по бюджету, его цена иногда доходит до 30 тысяч рублей в зависимости от марки автомобиля. И так оживляем!

Инструкция 1:
1шаг Безопасно очистить ЛЗ можно, промыв его в ортофосфорной кислоте, которая за 10 – 20 мин. разъедает загрязнения, не трогая платиновые электроды. Перед промывкой датчик надо вскрыть. Для этого на токарном станке тонким резцом аккуратно, у самого основания отрезают защитный колпачок, изготовленный из нержавеющей стали. Использовать для этих целей ножовку по металлу нельзя – ею можно повредить керамическое тело датчика.
2шаг Процедуру очистки можно ускорить, используя тонкую кисточку из натуральной щетины. Кисточкой осторожно наносят ортофосфорную кислоту, равномерно омывая, керамический стержень ЛЗ со всех сторон. Не следует погружать датчик в кислоту целиком – моется только его рабочая часть. По мере очищения черно-коричневая поверхность стержня приобретает стальной оттенок: это блестит платина, запыленная на керамику основы. После очистки датчик хорошо промывают водой и высушивают, а защитный колпачок крепят на место с помощью аргоновой сварки. Если под рукой нет необходимого оборудования, то колпачок можно не срезать. Вместо этого в нем с помощью напильника делают два «окошка» шириной 3 – 4 мм и через них с помощью такой же кисточки промывают датчик кислотой.
3шаг Восстановленный датчик завинчивают на свое место в машине, предварительно проверив состояние уплотнительного кольца. Промывку ЛЗ можно производить многократно, по мере его загрязнения. Если «реанимация» все же не принесла ожидаемых результатов, это значит, что датчик кислорода вышел из строя окончательно и вам ничего не остается, как идти в магазин за новым «информатором».

Инструкция 2:
1. Выворачивание l-зонда на холодном двигателе может оказаться крайне затруднительным ввиду теплового сжатия металла выпускного коллектора/трубы системы выпуска. Во избежание риска повреждения компонентов, прежде чем приступать к снятию датчика, прогрейте двигатель в течение пары минут, — постарайтесь не обжечься о разогретые поверхности в процессе выполнения процедуры:
a) Кислородные датчики оборудованы вмонтированным жгутом электропроводки с контактным разъемом. Повреждение данного жгута приводит к необратимому выходу датчика из строя, — соблюдайте осторожность; b) Старайтесь не допускать попадания на контактный разъем и жалюзи датчика масла, смазки, грязи, влаги и т.п.;
c) НИ в коем случае не применяйте для чистки датчика никакие растворители;
d) Старайтесь не ронять и резко не стряхивать датчик. 2. Поддомкратьте автомобиль и установите его на подпорки. 3. Аккуратно отсоедините разъем электропроводки кислородного датчика. 4. При помощи специального ключа осторожно выверните зонд из соответствующей секции системы выпуска отработавших газов. 5. Перед вворачиванием датчика смажьте его резьбовую часть антиприхватывающим герметиком. 6. Вверните датчик на свое штатное место и прочно затяните его. 7. Опустите автомобиль на землю и подсоедините к датчику электропроводку. 8. Произведите автомобиля ходовые испытания. Проверьте память модуля управления на наличие кодов неисправностей.

И теперь несколько слов о брендах современных датчиков кислорода.
Основные производители и отзывы о них можно посмотреть здесь по ссылкам:
Bosch avto.pro/makers/bosch/
Denso avto.pro/makers/denso/
NGK avto.pro/makers/ngk/
PROFIT avto.pro/makers/profit/

Материал о том КАК выбрать лямбда зонд -можно посмотреть здесь : avto.pro/autonews/kak_vib…at_lyambda_zond-20170315/

Продолжение о пятиконтактных датчиках тут:alflash.com.ua/laf.htm

Как выбрать лямбда-зонд

О том, что такое кислородный датчик или лямбда-зонд водитель неожиданно для себя узнает тогда, когда его машина вдруг перестает хорошо разгоняться, тяга мотора падает, а аппетит ДВС заметно возрастает. В то же время показания газоанализатора фиксируют повышенное значение угарного газа (СО) в отработанных газах. Справедливости ради нужно отметить, что подобная ситуация возникает при пробеге автомобиля, составляющем более 100 000 км. Это значит, что, скорее всего, неисправен лямбда-зонд, и нужно поспешить в автосервис.

Всякая сложная система, каковой и является автомобиль, требует точности и бесперебойной работы, что осуществляется за счет датчиков и точек контроля. Когда отказывает один из узлов, другие тоже начинают давать сбой, чтобы неисправность была сразу обнаружена, и можно было ее устранить. Одной из таких контрольных точек можно считать датчик кислорода, он же лямбда-зонд, который предназначен для контроля работы двигателя. Чтобы понять, чем так важна данная деталь, и какие функции выполняет, попробуем разобраться, как она устроена.

Для чего устанавливается лямбда-зонд

Функцией автомобильного лямбда-зонда является определения и регулировка количества остаточного или не участвовавшего в процессе горения кислорода в общем составе автомобильного выхлопа. Если кислорода недостаточно, то топливо полностью сгорать никогда не будет. Как результат, кроме углекислого газа (он же СО2) в составе выхлопе присутствует ядовитый газ СО, называемый иначе угарным. При худшем сгорании топлива уменьшается мощность двигателя, и он быстрее изнашивается. При избытке объема кислорода несгоревший бензин попадает в выхлопную часть.

Избыток воздуха ведет к сгоранию топлива при повышенной температуре, что приводит к быстрому износу поршней, свечей, равно как и клапанов. Величина мощности ДВС при этом идет на убыль. Избыток кислорода ведет к тому, что ядовитый оксид азота (NOх) не распадается на абсолютно безвредный азот (N), а также кислородные соединения (Ох).

В каких случаях необходимо менять лямбда-зонд

Датчик кислорода, как правило, не меняют до тех пор, пока он более или менее исправен, так как деталь недешевая. Обнаружить проблему лямбда-зонда можно с помощью диагностики. Если рассматривать ресурсы существующих сегодня кислородных датчиков , то они приблизительно такие:

• Циркониевые датчики, не оснащенные подогревом – от 50 до 80 тыс. км;
• Циркониевые датчики, имеющие подогрев – до 100 тыс. км;
• Датчики циркониевые широкополосные – до 160 тыс. км.

Необходимость замены могут определить на СТО во время проверки, когда специалист обнаруживает, что лямбда-зонд еще работает, но уже на «последнем издыхании». Это означает, что деталь следует менять незамедлительно.

Основные причины поломки кислородного датчика

Кроме того случая, когда происходит естественная поломка в силу длительной эксплуатации , кислородный датчик может выходить из строя потому, что:

• Во внутреннюю часть корпуса попадает тосол или жидкость из тормозной системы;
• Чистка корпуса осуществлялась с использованием не подходящих для этого средств;
• В топливе содержится большое количество свинца;
• Произошел перегрев корпуса по причине заправки топливом низкого качества. Перегрев случается в тех случаях, когда вышел из строя прибор охлаждающей жидкости То же случается при поломке регулятора давления, износу топливного фильтра. Загрязненный бензин при этом проникает в камеру сгорания.

Неисправный датчик кислорода не подлежит ремонту, его можно только заменить на новый.

Система, обеспечивающая обратную связь

Так как условия, в которых эксплуатируется автомобиль, не являются идеальными, то для контроля функции двигателя существует электроника, корректирующая его работу. Лямбда зонд осуществляет такую работу вместе с ЭБУ, что позволяет снимать показания содержащихся газов из выхлопной трубы и корректировать подачу топлива к мотору. Обратная связь предусмотрена как для бензиновых инжекторных, так и для дизельных моторов. Без нормально функционирующего лямбда-зонда система не может обеспечить точный расчет расхода топлива.

Конструкция и принцип работы лямбды

Лямбда-зонд представляет собой батарейку, внутри которой находится керамический электролит, в состав которого входит диоксид циркония. Электроды батареи выполнены из платины. Электролит включается в работу при температуре не ниже 300-350 C, потому лямбда-зонду нужен разогрев. Когда платиновые электроды соприкасаются с воздухом, имеющим определенное содержание кислорода, между электродами возникает разность потенциалов. Элемент устроен таким образом, что снижение объема кислорода в пространстве одного из электродов более допустимого уровня, ведет к значительному росту ЭДС батареи от 0 до 1В, и наоборот.

Основным конструктивным элементом кислородного датчика является пустотелый керамический наконечник, выполненный из оксида циркония. На его внутреннюю и внешнюю поверхность наносится пористое покрытие из платины, которое выполняет функции внутреннего и внешнего электродов. При нагревании до температуры 300-350C материал превращается в диэлектрик, который проводит сигнал от наружного электрода к внутреннему, что возникает от разности соотношения кислорода между выхлопными газами внутри / снаружи автомобильной системы выхлопа. Ионы кислорода начинают двигаться в направлении от одного из электродов к близлежащему, от области с большой концентрацией кислорода или атмосферы в ту область, где концентрация наименьшая – к выхлопу. При этом возникает электрический ток, причем его сила зависит от степени плотности кислорода с обеих сторон. Данный показатель фиксируется и поступает на ЭБУ , задачей которого является регулировать продолжительность работы инжекторов. Для надежности работы датчика имеющиеся в нем внутренние и внешние электроды надежно заизолированы. В свою очередь, погруженная часть, находящаяся в выпускной системе, изолируется от наружного воздуха.

Где устанавливают лямбда-зонд?

В автомобилях может быть установлен один или два кислородных датчика. Когда конструкция предполагает один элемент, то его устанавливают рядом с двигателем. Если требуется подогрев то ближе к двигателю, если нет, то дальше.

Два лямбда-зонда используют в автомобилях, имеющих нейтрализатор, и располагают по обеим сторонам от него. Подобные датчики предназначаются для контролирования работы двигателя, а также для оценки эффективности функций катализатора. Когда устанавливаются два датчика, то первым (входным) в катализатор должен быть широкополосный элемент, а уже на выходе из катализатора – двухточечный. Впрочем, оба могут быть двухточечными.

Конструктивные особенности, типы кислородных датчиков

Принцип работы любого лямбда-зонда остается неизменным, независимо от его конструкции и вносимых изменений и дополнений, которые часто используются производителями. Их вносят по необходимости, из-за недостатков и конструктивно слабых мест датчиков.

Подогрев датчиков. Одним из важных видов усовершенствования является искусственный контролируемый подогрев керамического наконечника с целью ускорить достижение им рабочей температуры. Первые кислородные датчики нагревались от раскаленных выхлопов и устанавливались поближе к двигателю, где температура будет наивысшая. И, тем не менее с учетом того, что датчик должен нагреваться до температуры 350-400C, требовалось некоторое время, в течение которого он не работал. В настоящее время большинство лямбда-зондов оснащены электрическими нагревателями, с которыми датчики быстро выходят на рабочий режим. Такая функция не только помогает оптимизировать расход топлива, но и продлевает жизнь катализатора.

О чем нужно знать:

• Наиболее распространенный двухточечный датчик имеет самую простую схему работы. Он фиксирует факт различия в концентрации кислорода между атмосферой и автомобильном выхлопе;
• Широкополосный датчик можно считать продуктом эволюции данного устройства. Его функция заключается в накачке кислорода, который всегда имеется в выпускной системе, в отдельную камеру. Работа осуществляется при подаче тока к устройству. Чем меньше объем кислорода, тем более высокая сила тока потребуется для закачки. Изменение силы тока и будет фиксироваться датчиком;
• Количество необходимых проводов. При этом различные конструкторские решения в лямбда-зондах могут требовать 1-5 проводов;
• Цветовая маркировка проводов лямбда-зондов разнится от производителя к производителю. На деле провода темного (т.е. черного) цвета идут на сигнал, а «массовый» провод бывает как белого , так и серого или желтого цвета. «Накальный» провод вывода подогрева всегда бывает красным .

Как проверить исправность лямбда-зонда самостоятельно?

Для проверки можно использовать вольтметр или мультиметр, которые будут фиксировать изменение напряжения на датчике в момент работы двигателя. Проверку осуществляем в следующей последовательности:

1. Сначала находим датчик, аккуратно вытираем его ветошью и осматриваем наружную часть. Если датчик потемнел и имеет отложения сажи на поверхности, это говорит о том, что он сгорел, то есть вышел из строя;
2. Затем нужно отключить разъем датчика от электрической системы автомобиля и завести двигатель;
3. Для того чтобы прогреть датчик повышаем обороты двигателя до 2-3 тыс.об/мин;
4. Далее, щупы вольтметра подключаются к черному и серому проводу. Плюс подключают на сигнал, минус – на массу. Нормально работающий датчик покажет от 0,2 до 0,8 В, плохо работающий от 0,3 до 0,7 В. Неизменный показатель прибора говорит о том, что датчик нерабочий.

Если лямбда-зонд оказался неисправны м, то придется его заменить на новый.

Корректный подбор кислородного датчика

Если кислородный датчик неисправен, то не стоит спешить купить новый в ближайшем магазине, так как, скорее всего, вам предложат то, что есть в наличии. Большинство производителей этой детали в своих каталогах утверждают, что их датчики совмещаются с большинством транспортных средств. При замене на новый элемент в таком случае неисправность сразу не будет заметна, но со временем датчик откажется правильно работать. В конце концов, это скажется на автомобиле. Суть дела в том, что лямбда-зонды разных авто отличны друг от друга конструктивно . Они различаются резьбовой частью, равно как и наличием предварительно подогрева, предусмотренным количеством проводов, разъемами для соединения. В то же время принцип работы и основной элемент датчиков от модели к модели не разнится.

Исходя из этого, лучше всего приобрести оригинал и обращать внимание на маркировку детали, которая должна быть такой же, как и на старом датчике. Если есть желание экономить, то можно приобрести универсальный датчик, специально разработанный для определенной марки автомобиля. Универсальность датчика состоит в том, что он имеет клеммы, подходящие сразу для нескольких автомобилей.

Сколько стоит лямбда-зонд?

Перед покупкой лямбда-зонда рекомендуется заглянуть в соответствующий раздел по ремонту вашего авто и уточнить, во что именно вкручивается датчик. Это может быть просто коллектор или специальная приставка – футорка, которую тоже придется приобрести. Ее цена, в принципе, небольшая. Для автомобилей европейских марок лямбда-зонд может обойтись в разные суммы. Одними из самых качественных на сегодняшний день считаются датчики японских брендов – NKG и Dens o, а также немецкого бренда Bosch, хотя они обойдутся совсем недешево. Если хочется сэкономить, то можно приобрети датчик бюджетного класса, к примеру, производства Чехии. К примеру, продукция Profit уже довольно долго поставляется на рынок Украины.

Что касается б/у датчиков, то от них точно можно отказаться, если не хочется выбрасывать деньги «на ветер».

Замена лямбда-зонда

Замена осуществляется обязательно на непрогретом двигателе. Перед заменой нужно отключить зажигание. Приобретая новый датчик, нужно обратить внимание на маркировку. Она должна быть идентичной той, что уже была нанесена производителем на старую деталь. Замена осуществляется в три этапа:

1. Сначала отключаются провода от датчика;
2. При помощи гаечного ключа снимается старый лямбда-зонд;
3. На освободившееся посадочное место устанавливается новый датчик. Помните: работать нужно аккуратно, дабы не повредить резьбу.

По окончании замены подключается проводка и проверяется работоспособность детали.

Вывод

Лямбда-зонд устанавливается во многие современные автомобили неспроста. Это достаточно сложное устройство, которое дает электронике информацию о работе выхлопной системы. Если на автомобиле стоит катализатор, ценность датчика еще больше возрастает. Если требуется замена лямбда-зонда, вы с легкостью сможете выбрать аналог или оригинал и даже поставить новую запчасть самостоятельно.

Запчасти на Mitsubishi lancer

LANCER IV sedan (C6A) (04.88 — 06.92)

Лямбда зонд передний на RR .⚠️

С момента покупки машины горела лампа с чеком.Своим предупреждением всегда досаждала �� Во время диагностики в момент покупки были выявленны несколько незначительных ошибок, в том числе и лямбда зонд. Это меня не пугало и машина была приобретена с небольшим багажом ошибок.

Спустя непродолжительное время, я решил поменять датчик. За оригиналом загоняться нет смысла и переплачивать. Сначала почитал информацию кто уже менял, а также какие именно ставили. Как правило с завода установлены в оригинале Денсо, о них ниже будет написано. Потом в ветке РР-Спорт нашёл немного информации о том что некоторые ставили Денсо DOX — 0413, но по факту она считается ЗАДНЕЙ ! она не работает и были снова ошибки .

Вообщем лямбда зонд разные, передние и задние. Фишки задней и передней лямбды отличаются направляющими, также количество отверстий на корпусе сенсора в передней лямбде меньше чем на задней лямбде., отличия в длине кабеля, есть отличия в настройках самого датчика.

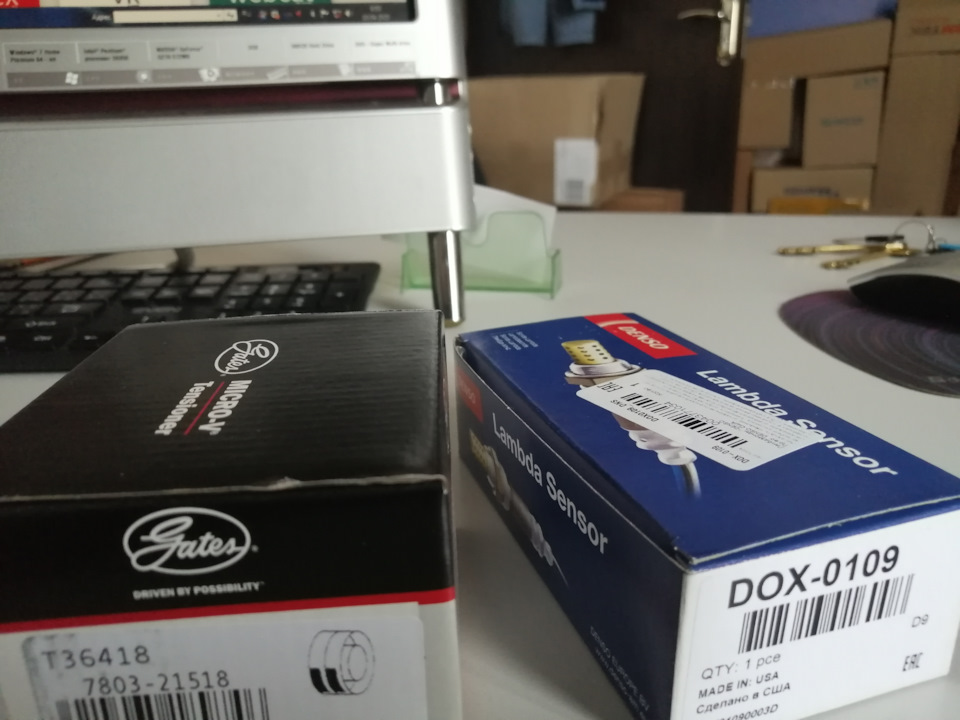

Универсальный без фишки DOX-0109 Денсо, не работает корректно, хотя по каталогу Денсо его выдаёт.
В итоге поставил правильный передний датчик английской фирмы NTR. Цена дешевле в разы чем у оригинала Ленд ровер, а также аналога от Денсо DOX-0412 для авто Вольво и датчик Денсо передний для Ленд ровер DOX-0525.

Датчик пришёл с каталожным оригинальным номером Ленд ровер MHK501140, английской фирмы NTR. После замены всё работает, ошибки почистил SDD, чек пропал.
Мотор на холостых на паркинге и нетрали стал работать ровно, без лёгкой вибрации или подтраиваний,

расход на 4-5 литров уменьшился, сейчас 18-19 город, а был 23-25л.

Всё, что нужно знать про лямбда-зонд

Как и в любой сложной системе, от которой требуется точная и бесперебойная работа, автомобиль оснащается различными датчиками и контрольными точками. Цель этого подхода ясна: при отказе одного узла остальные начинают сбоить, и нужно сразу видеть неисправность, чтобы вовремя устранить и ее, и возможные последствия. Одной из таких контрольных точек является датчик кислорода или лямбда-зонд, служащий для контроля за работой двигателя.

Назначение

Лямбда-зонд показывает концентрацию остаточного (несгоревшего) кислорода в выхлопе автомобиля.

Чтобы полностью сжечь один литр бензина требуется 14,7 кг воздуха (±0,1 кг). Это соотношение фактического к необходимому объему воздуха называют стехиометрическим или λ=1. При недостаточном количестве воздуха значение будет λ1 (обедненная смесь). При недостатке кислорода топливо не будет полностью сгорать, то есть вместо углекислого газа СО₂ в выхлопе будет содержаться ядовитый угарный газ СО. Это, так сказать, экологические последствия недостатка воздуха для двигателя. Есть и технические: хуже сгорает топливо – меньше мощность мотора, быстрей выходят из строя детали и компоненты двигателя. При переобогащенной топливной часть несгоревшего бензина будет попадать в выхлопную систему.

Избыток воздуха (обедненная смесь) чреват сгоранием топлива с превышением нормативной температуры, что опасно повреждением поршней, свечей зажигания, клапанов, и опять-таки снижением мощности двигателя. А ядовитый оксид азота NO_х при избытке кислорода не разлагается на безопасный азот N и кислород O_х.

Еще одной деталью, зависящей от правильно оптимального сгорания топлива, является катализатор (каталитический нейтрализатор выхлопных газов). Чем лучше сбалансирована подача топлива и воздуха, тем меньше на него нагрузка, а значит, он дольше прослужит. Стоимость катализатора сегодня стартует от 200$.

Регулировка соотношения топлива и поступающего воздуха осуществляется изменением продолжительности впрыска топливных форсунок. Этим процессом управляет ЭБУ (электронный блок управления), получающий сигнал от датчика.

Итак, лямбда-зонд предназначен для анализа количества остаточного кислорода в выхлопе двигателя. Затем в соответствии с его показаниями происходит подстройка инжекторной системы для получения идеальной насыщенности топливно-воздушной смеси.

Система обратной связи

Электроника, управляющая работой мотора, настраивается нп оптимальные параметры работы еще на конвейере. Но условия работы автомобиля всегда отличаются от идеальных (европейских, азиатских или американских). Да и в процессе эксплуатации двигатель постепенно изнашивается, а значит, необходимо контролировать и корректировать его работу. Эту функцию и выполняет лямбда-зонд в паре с ЭБУ: снятие показаний содержимого выхлопной трубы и на их основании коррекция поступающего в двигатель количества топлива. Обратная связь действует как на бензиновых инжекторных, так и на современных дизельных двигателях: в обоих случаях без нормально работающей лямбды система не сможет оптимально рассчитать расход топлива.

Конструкция лямбда-зонда

Конструкция датчика:
1. Металлический корпус с резьбой и гайкой под ключ. 2. Уплотнительное кольцо.
3. Токосъемник электрического сигнала. 4. Керамический изолятор.
5. Провода. 6. Уплотнительная манжета проводов. 7. Контакт подогрева.
8. Наружный защитный корпус с отверстием для воздуха. 9. Подогрев.
10. Керамический наконечник. 11. Защитный экран с отверстиями.

Главным конструктивным элементом датчика является пустотелый керамический наконечник из оксида циркония, внутри и снаружи которого нанесено пористое платиновое покрытие (внутренний и наружный электроды). При нагреве до 300-350°С керамика приобретает свойства диэлектрика, проводящего сигналы от наружного электрода на внутренний, возникающие при разности соотношения кислорода и выхлопных газов внутри и снаружи системы выхлопа.

Принцип работы

Циркониевая керамика при нагреве приобретает свойства проводника: ионы кислорода проходят от одного электрода к другому, от области с большей концентрацией кислорода (атмосферы) в область с меньшей концентрацией (выхлоп). Создается электрический ток, сила которого напрямую зависит от плотности кислорода с одной и другой стороны. Этот показатель фиксируется, подается на ЭБУ, который, в свою очередь, регулирует продолжительность впрыска (подачи) топлива.

Для нормальной работы датчика его внутренний электрод и наружный должны быть надежно изолированы друг от друга, а погружная часть (которая располагается выпускной системе) – от атмосферного воздуха.

Место установки

В автомобилях устанавливается одна либо две лямбды.

Если конструкцией предусмотрен один датчик, то, в зависимости от того, есть в нем подогрев или нет, он ставится рядом с двигателем (для быстрого прогрева) или дальше, в более удобном месте.

Схема размещения датчика в системе выхлопа

Две лямбды устанавливаются на автомобили с каталитическим нейтрализатором, по обе стороны от него, и дают показания не только о работе двигателя, но и об эффективности работы самого катализатора. Если ставится пара датчиков, то на входе катализатора может находиться широкополосный, а на выходе – двухточечный, либо же оба двухточечные.

Схема установки двух датчиков кислорода: до и после катализатора

Лямбда-зонд в выхлопной трубе

Виды и конструктивные особенности

Независимо от изменений и дополнений конструкции, принцип работы лямбды остается неизменным. Но производители, учитывая недостатки и слабые места зондов, постоянно вносят изменения, улучшающие их работу.

Подогрев

Одно из важных усовершенствований – искусственный подогрев керамического наконечника для ускорения его выхода на рабочую темературу.

Изначально лямбда-зонд (кислородный датчик) разогревался от раскаленных выхлопных газов, поэтому его устанавливали близко к двигателю, где наиболее высокая температура. Но все равно, для прогрева керамического корпуса до 350-400°С требовалось время, в течение которого датчик не работал. Сейчас в большинстве из них установлен электрический нагреватель, ускоряющий выход датчика на рабочий режим. Эта функция не только оптимизирует расход бензина, но и продлевает срок эксплуатации катализатора.

Двухточечный и широкополосный

Простейшая схема работы, описывающая принцип действия лямбда-зонда, относится как раз к двухточечному датчику. Именно он фиксирует разность концентрации кислорода в атмосфере и выхлопе.

Широкополосный датчик является следующим шагом эволюции этого устройства. В основе его работы лежит принудительная закачка кислорода, содержащегося в выпускной системе, в специальную камеру под действием силы тока (в норме 450 мВ). Чем ниже кислорода содержится в отработавших газах, тем выше нужна сила тока для закачки, и перемены данного параметра фиксируется датчиком.

Схема работы широкополосного датчика кислорода

Количество проводов

В зависимости конструкции и наличия дополнительных функций, на выходе лямбды может находиться от 1 до 5 проводков.

Двухточечные датчики без подогрева

Двухточечные датчики с подогревом

Схема проводов широкополосного датчика: Ip(+) — сигнал тока накачки,
Vs(+) — сигнал измерительной ячейки, Ip(-) и Vs(-) — заземление

Разные производители выпускают свои цвета проводов, но, как правило, темные (черные) всегда идут на сигнал.

Циркониевый или титановый?

Керамика для наконечника лямбда-зонда может изготавливаться не только на основе оксида циркония, но и на основе оксида титана. Принцип действия такого датчика несколько отличается: он измеряет не напряжение, а электрическое сопротивление кислорода в выхлопе: чем больше концентрация кислорода (обедненная смесь), тем ниже сопротивление. И наоборот, чем меньше кислорода (переобогащенная смесь), тем сопротивление будет выше.

Титановый датчик намного быстрей реагирует на изменения состава выхлопа, дольше служит, дает более точные показания. Но и цена его выше, чем циркониевых моделей: за качество и длительную работу приходится раскошеливаться.

Циркониевые датчики, хоть и уступают титановым, пользуются большим спросом: они дешевле, а работают вполне приемлемо, особенно при условии соблюдения правил эксплуатации.

Взаимозаменяемость

В случаях, когда по какой-то причине невозможно купить подходящий датчик, его приходится заменять подобным, подбирая наиболее близкий по параметрам.

При замене соблюдается такое правило: если на автомобиле стоял неподогреваемый датчик, вместо него можно поставить подогреваемый, если правильно подключить провод от нагревательного элемента. Но не наоборот! Если система рассчитана на подогрев датчика, ставить зонд без подогрева нельзя, на старте, когда он еще холодный, компьютер будет воспринимать его сигналы как неисправность.

Для тех, кто ездит на старых автомобилях, замена лямбды на более современную возможна, если грамотно переделать соединение с источником питания для нагрева, заземлением и т.д. Некоторые умельцы делают это самостоятельно, однако лучше обратиться в сервис, где мастера выполнят эту работу профессионально. Главное, чтобы резьба на новой лямбде совпала с резьбой гнезда под нее.

А вот заменить титановые датчики на циркониевые значительно сложней, поскольку в них использованы разные принципы получения данных. Без сложного шаманства с такой задачей не справиться.

Сейчас производители выпускают огромное количество модификаций датчиков, так что найти подходящий по параметрам несложно. В любом случае лучше ставить тот, что подходит к конструкции автомобиля без дополнительных плясок с бубном.

Датчик кислорода для дизельных двигателей

Когда на дизельных автомобилях начали применять электронное управление системой питания (вместо ТНВД), лямбда-зонды начали использоваться и на них. Цель та же: уменьшение вредных выхлопов, оптимизация работы двигателя, и в конечном итоге – экономия средств.

Использование лямбда-зонда особенно эффективно в режиме высоких нагрузок, при котором увеличивается дымообразование. И, как и в бензиновых двигателях, применение датчика кислорода помогает более эффективно использовать каталитический нейтрализатор.

Неисправности, их причины, диагностика, последствия и устранение

Лямбда-зонд – один из самых уязвимых датчиков в автомобиле. Его минимальная рабочая температура 350 ⁰ С, а во время работы он может нагреваться до 900 ⁰ С и выше. Выхлопные газы – среда агрессивная, что тоже не упрощает рабочую задачу. Отчего и как ломаются кислородные датчики?

Существуют естественные причины «старения» и выхода из строя лямбды: заправка некачественным топливом (с высоким содержанием свинцовых элементов или присадок), перегрев системы выхлопа и корпуса датчика, прогорание из-за воспламенения паров топлива в системе выпуска. Есть и поломки из-за ошибок в эксплуатации: загрязнение наконечника техническими жидкостями (маслом, антифризом), применение нерегламентированных герметиков во время установки датчика, неправильная установка (отсутствие герметичности). И, наконец, могут банально оборваться либо перетереться провода.

В каждом из этих случаев датчик бесповоротно выходит из строя, и система начинает работать в аварийном режиме. Симптомы поломки лямбда-зонда неоднозначны: они также могут свидетельствовать и про другие проблемы.

Поломка датчика сопровождается такими проблемами:

• повышение расхода топлива (следствие тог самого аварийного режима работы);
• увеличение токсичности выхлопа;
• неровная работа мотора на холостых оборотах;
• снижение мощности двигателя;
• черный дым из выхлопной трубы;
• перегрев самого датчика;
• изменение цвета датчика, потрескивание после остановки автомобиля;
• появление сигнала «СНЕСК ЕNGINЕ».

По «поведению» автомобиля сложно сделать однозначный вывод о неисправности именно лямбды. А вот визуальный осмотр места подключения зонда уже может сказать о его неисправности (изменение цвета, слишком сильный нагрев). И даже «СНЕСК ЕNGINЕ» требует разбирательств, этот сигнал загорается при любых сбоях в ЭБУ. Точный ответ на вопрос, в чем именно проблема, может дать только диагностика на СТО.

Причем, если «СНЕСК ЕNGINЕ» загорелся, найти причину неисправности лучше как можно скорей: неработающий лямбда-зонд тянет за собой поломки других деталей, после чего стоимость комплексного ремонта уходит в стратосферу.

Самостоятельно можно определить исправность лямбды простым способом: заменить ее на заведомо рабочую и посмотреть на результат. Если неполадки исчезли, лямбду придется менять.

Ремонт датчика кислорода

Отремонтировать испорченный датчик возможно лишь в том случае, если проблема с проводами и если к месту обрыва есть доступ. Во всех остальных случаях этот прибор восстановлению не подлежит: ни промывка в кислоте, ни оттирание нагара зубной щеткой не дадут сколько-нибудь эффективного результата. Испорченная лямбда подлежит замене. И, конечно, вместе с установкой нового датчика лучше разобраться и устранить ту причину, которая привела к поломке предыдущего. Тогда у нового будут все шансы откатать свои законные 100 тыс. км до регламентной замены.

В наших условиях кислородные датчики ломаются в процессе естественного старения: присадки в топливо и затрудненный пуск двигателя на морозе – главные враги лямбды. Лучше проверять датчик, как и сказано в регламенте, каждые 30 тыс. км, чтобы не пропустить момент замены. Как и с другими запчастями, своевременный сервис является статьей экономии средств и нервов.

О том, как выбрать новый лямбда-зонд, читайте наш «Гид покупателя».
