Как настроить / откалибровать датчик положения дроссельной заслонки ДПДЗ Honda
Такими запросами я нещадно терроризировал гугел, собравшись таки однажды заменить свой родной ДПДЗ на… неоригинальный с алиэкспресса, ооо да.
Еще с первого ремонта мотора я оторвал провода, к нему идущие, и восстановить все было не так просто — ребята, владевшие тачкой до меня, попросту обломали фишку, и провода были тупо впаяны во внутренности датчика. Снова возиться с ним подобным образом мне не хотелось, да и он давненько уже просился на замену (еще при Павле, ибо какой-то мастер говорил ему об его изношенности).
Понеслась.
Если вы зашли сюда из поисковика, то уже наверняка знаете, что у стареньких хонд нет отдельного каталожного номера для ДПДЗ. Вернее, легенды гласят, что он где-то там и есть, но просто так увидеть его в какой-нибудь епцдате не представляется возможным, ибо дроссельная заслонка там отображается единым блоком.
До сих пор я слышу от всех — «да ты купи контрактные ступицы / дроссельную заслонку / впуск / рычаги / тормозные диски, etc. Вон, они по 500-1000р на дроме валяются, их тонны». Ах, если бы все было так просто…
Люди, ау! Время дешевых контрактных запчастей для машин 80-ых годов уже ушло безвозвратно.
Я вам больше скажу — даже на civic EK (шестое поколение) не так уж и просто приобрести контрактный двигатель, например. Дром завален запчастями для Civic EU, ES и выше. Катушечные D15 отдают чуть ли не бесплатно, еще и со всем навесным, но их установка повлечет за собой глобальные переделки…
В общем и целом — взять что-то контрактное на машину, подобную моей, уже почти нереально. Трамблерные моторы стоят под 50к и выше, причем даже без навесного. И их в наличии — пара моторов на всю Россию, зато объявлений с одной и той же фотографией и немного разной ценой просто миллиард, везде статус «под заказ».
К чему я это все говорю вообще?
К тому, что контрактную дроссельную заслонку в сборе вряд ли уже можно купить. Да, они подходят от более поздних сивиков, но я что-то решил не рисковать, да и цена за контрактную от сивик ек — 2000-3000р. И это при том, что отдельно ДПДЗ на нашем любимом алиэкспрессе стоит 300-400р.
И я не шучу!)

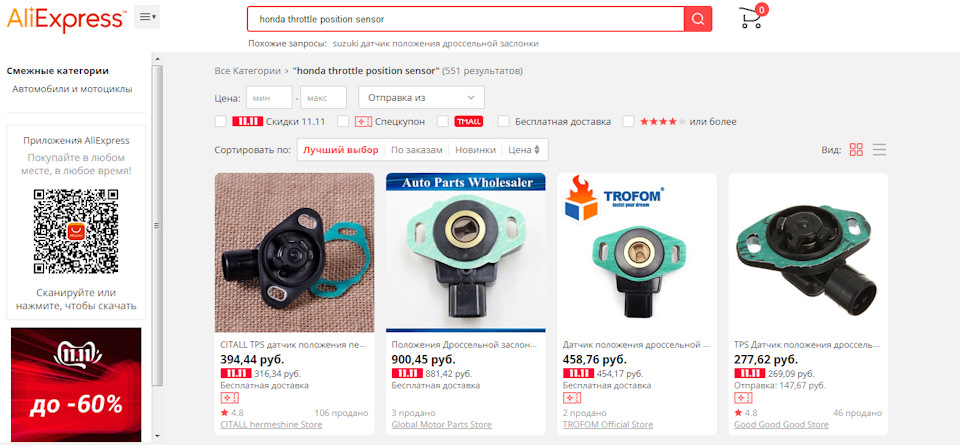

Заходим на али, вбиваем в поиске «honda throttle position sensor» либо «honda tps sensor» и наслаждаемся результатом.
В основном, есть всего два варианта — с наклоном подключаемой части и без. Нас интересует тот, что с наклоном — 1 в 1 как родной. Именно такой я однажды и решился заказать.
А теперь к главному вопросу. Как же его настраивать?)
Очень просто. В датчике есть не просто отверстия для болтиков, эти отверстия чуть шире, чем болтики, и позволяют двигать датчик туда-сюда. На фото выше это хорошо видно. Родной датчик крепится на болтах «под звездочку», у меня таких отверток не было, подлезть к нему крайне сложно, поэтому я просто выломал датчик силой, убрал остатки пластмассы на корпусе дроссельной заслонке и выкрутил болтики плоскогубцами. Датчик с алиэкспресса идет с болтами с головкой под шестигранник — и это невероятно удобно, спасибо китайцам! Теперь его можно настраивать и снимать-ставить без снятия самой дроссельной заслонки и без специальных инструментов (не думаю, что звездочка есть у всех).
Поставили? Крепко прикручивать не будем. Настало время настроить его. В принципе, в интернете достаточно много инфы на эту тему, я взял отсюда картинку и описание — forums.drom.ru/honda-general/t1151485958.html
На рисунке изображен штекер, подключающийся к дпдз. Могут быть немного иные цвета проводов, либо сам штекер — другой, но порядок всегда один и тот же. Нужно замерять напряжение между крайним левым и средним проводом при включенном зажигании — оно будет меняться, если аккуратно двигать датчик, не затягивая болты. Штекер должен быть подключен к датчику — для измерения напряжения воткните в проводки иголки и меряйте так) Нам нужно добиться 0.5в на закрытой заслонке.
И ТУТ-ТО ВЫРИСОВЫВАЕТСЯ НЕКИЙ НЮАНС.
При попытке выставить это значение я внезапно понял, что могу выставить только 0.58 в. Ниже никак не получалось… Поматерившись, я списал все на китайский датчик и решил расшарошить отверстия под болты. Успешно расшарошил, попробовал подвигать датчик еще раз, ВЫСТАВИЛ 0.5в и завел машину.
CHECK ENGINE!
Что же я сделал не так?
Дело в том, что практически все мануалы говорят о регулировке на заглушенном двигателе. На деле же, не у всех это может получиться, и я даже встретил на форумах обсуждение этой странной цифры в 0.58в.
А все достаточно просто.

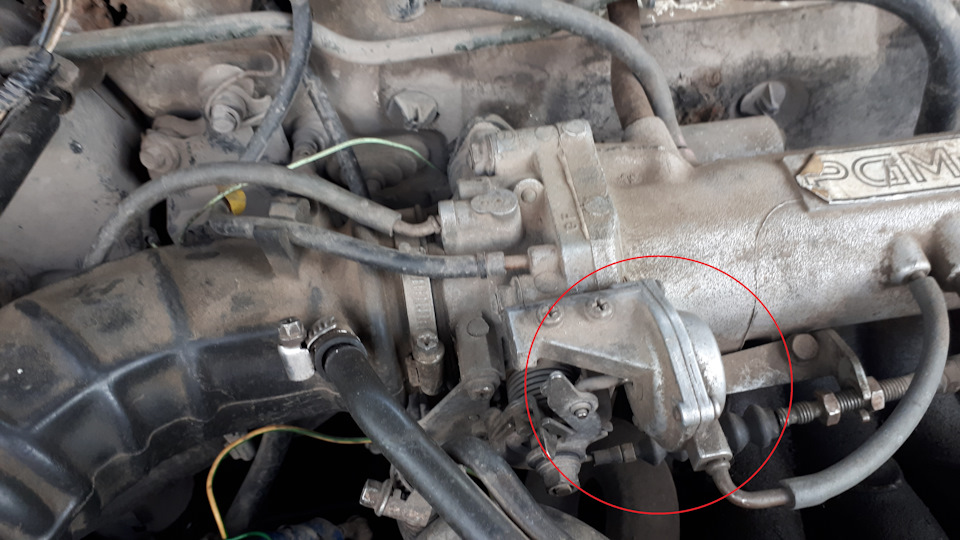

На фото выше красным кружком обведен клапан, работающий от вакуума ТОЛЬКО ПРИ ЗАВЕДЕННОМ ДВИГАТЕЛЕ.
На заглушенном моторе заслонка ПРИОТКРЫТА. На заведенном, при работе на холостых — этот клапан начинает функционировать и закрывает ее полностью. В этом и вся причина того, что не удается на заглушенном двигателе выставить 0.5 в, а получается только 0.58 (так оставлять нельзя). Настраивать на заведенную тоже не рекомендую, ибо мало ли… а самым оптимальным вариантом будет просто дожимать гашетку на дросселе пальцем, когда машина заглушена, т.е. принудительно закрывать заслонку и тогда уже настраивать положение датчика.
Подытожим:
1. Датчик положения дроссельной заслонки можно без проблем купить на aliexpress за копейки, он будет работать и настраиваться, проверено лично мной.
2. Всегда проверяйте, закрыта ли заслонка при калибровке ДПДЗ, трогайте газульку пальцем и дожимайте ее вручную до закрытия, ибо на заглушенной машине заслонка обычно приоткрыта, потому и не получается выставить искомые 0.5в
3. Не бойтесь речей о том, что без ДПДЗ невозможно ездить — ездил я так, и очень долго ездил. Компьютер выдает чек и машина перестает ориентироваться на положение дроссельной, ориентируется только на MAP. Будет ехать не так резво, но ехать будет, и ничего ужасного не случится.
Настройка ДПДЗ (датчика положения дроссельной заслонки)
Всем привет! Представляю вашему вниманию настройку ДПДЗ (датчика положения дроссельной заслонки). Для чего это нужно? Если всё в работе движки вас устраивает, то лазить туда и не нужно, но если её уже покрутили туда-сюда, пытаясь обороты понизить, к примеру, как я, ибо окуительно грамотных советчиков было до еб…ней фени, ну и на некоторых СТО не стесняются это делать, то тогда эта процедура Вам просто необходима, так как в следствии этого и повышенный расход бензина, т.к. датчик не видит, что заслонка закрыта, и льёт бензин почём зря! Прилагаю небольшой фотоотчёт, внимательно читаем комментарии под каждым фото, ну поехали:
1. Что для этого нужно: мультиметр + щуп 0.7 (для двигателя 4a-Fe)
2. Всё подсоединили, заводим, вставляем щуп. Ослабляем два болта датчика, по часовой стрелке уводим его до конца, и медленно, очень аккуратненько начинаем двигать его против часовой стрелки до того момента, пока не запищит мультиметр (если проверять в режиме Омметра, то вместо звука должно меняться его показание). Вот точка вкл. звукового сигнала или изменение показаний Омметра, и есть то положение, в котором нужно датчик зафиксировать.
Ну вот, собственнно, и всё! Всё это у себя проделывал, руководствуясь вот этим видео:
, хоть там и машина немного другая, но принцип тот же!
Ну и всем: мир-дружба-жвачка!
Датчик положения дроссельной заслонки – замена и регулировка
Конструкция современного автомобиля включает в себя множество элементов, это может быть и дорогая турбина, и копеечный датчик положения дроссельной заслонки. При этом стоимость детали вовсе не показывает ее значимости. Так, выход из строя указанного датчика может повлечь за собой нарушение работы двигателя и дорогой ремонт.
Зона ответственности ДПДЗ
В этой статье рассмотрим особенности этой детали и приведем подробные инструкции ее ремонта, регулировки и замены. Но прежде чем переходить непосредственно к практической части, следует уделить немного внимания теории и рассмотреть, что собой представляет дроссельная заслонка и ее датчик, какие функции они выполняют и где находятся. Итак, сама заслонка является конструктивной составляющей впускной системы двигателя. В ее функции входит регулировка количества поступающего воздуха, т.е. она отвечает за качество топливно-воздушной смеси.
Датчик положения дроссельной заслонки передает информацию коллектору о состоянии пропускного клапана. Это очевидно из его названия. Датчик может быть пленочный или бесконтактный (магнитный). Его конструкция аналогична воздушному клапану, и когда он находится в открытом состоянии, то давление в системе равно атмосферному. Но как только элемент переходит в закрытое положение, то и значение вышеуказанной характеристики сразу же снижается до состояния вакуума.
Датчик положения дроссельной заслонки
Состоит датчик дроссельной заслонки из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем процессом следит контроллер, а количество топлива регулируется в зависимости от полученных данных. Если ДПДЗ будет работать некорректно и выдавать искаженные данные, то в систему попадет недостаточно топлива либо получится его переизбыток, что приведет к нарушению работы двигателя и даже иногда его выходу из строя. Кроме того, именно от этого устройства зависит правильная работа коробки переключения передач и момент зажигания. Не будем подсчитывать, во сколько обойдется ремонт этих механизмов.
Чтобы совершить диагностику какого-либо узла или детали, следует знать ее месторасположение. Датчик положения дроссельной заслонки находится в моторном отсеке. Добраться до него сможете после того, как найдете дроссельный патрубок, на котором и зафиксирован ДПДЗ.
Из-за чего нам может потребоваться ремонт датчика?
Ничего вечного еще не изобрели, и этот элемент тоже ломается. Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальных элементов. Это спровоцирует ухудшение контакта между резистивным слоем и ползунком, а в некоторых случаях и его отсутствие.
Износ датчика положения дроссельной заслонки
Понять же, что пора обратиться в сервисный центр либо произвести самостоятельную диагностику и при необходимости ремонт, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали. А во время набора скорости может создаться впечатление, что топливо не попадает в систему, автомобиль подергивается и появляются рывки.
Иногда же обороты как бы зависают в одном диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на нейтральную передачу. Кроме того, ухудшается динамика. В общем, малейшее нарушение в работе двигателя должно насторожить. Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Check engine». Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике.
Проверка датчика без помощи автоэлектрика
Осуществить проверку датчика положения дроссельной заслонки достаточно легко, и справиться с подобной задачей сможет каждый, тем более для этого вам понадобится всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.
Проверка датчика положения дроссельной заслонки мультиметром
Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно превышать 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включаем зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.
Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять свое положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединять провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.
Регулировка в своем гараже
Производить настройку датчиков положения дроссельной заслонки может даже начинающий автолюбитель, главное, четко придерживаться инструкции, приведенной ниже. Причем эта операция не зависит от того, какой принцип работы ДПДЗ – бесконтактный или нет. Итак, сначала проводим подготовительные работы. Отсоединяем гофрированную трубку, по которой проходит воздух, и тщательно промываем ее спиртом, бензином либо иным сильнодействующим растворителем. Но не всегда достаточно одной жидкости, чтобы добиться лучшего эффекта, следует протереть трубку еще и мягкой тряпочкой. Такую же операцию проводим с самой заслонкой и с впускным коллектором. Кроме того, не забудьте произвести и визуальный контроль, особенно это касается заслонки.
Принцип работы ДПДЗ
Итак, никаких механических повреждений не выявлено? Тогда приступаем непосредственно к регулировке датчика положения дроссельной заслонки. Для начала берем ключ и ослабляем винты. Затем поднимаем заслонку и резко опускаем до упора, учтите, вы должны услышать удар, в противном случае повторите операцию еще раз. Ослабляем винты, пока деталь не перестанет «закусывать». И только тогда можно зафиксировать положение крепежных элементов гайками. Следующими раскручиваем болтовые соединения ДПДЗ и поворачиваем корпус устройства. Далее выставляем датчик положения дроссельной заслонки так, чтобы изменение напряжения происходило только при открытии заслонки. Настройка закончена, осталось вернуть все на свои места, затянуть болты и наслаждаться поездками на любимом автомобиле.
Замена и выбор датчика – бесконтактный или пленочный?
Если же элемент вышел из строя, то скорей всего спасет положение его полная замена. Один из важных моментов этого этапа – правильный выбор нового устройства. Конечно, если вы не желаете через короткий промежуток времени проводить все операции снова, то следует отдавать предпочтение только качественному товару, и уж тем более избегайте дешевых китайских подделок. Кроме того, не останавливайте свой выбор и на пленочно-резистивных моделях. Они недолговечны, и такая экономия может вылиться вам в круглую копеечку. А вот бесконтактные датчики положения дроссельной заслонки отличаются повышенной надежностью. Стоят они всего несколько долларов.
Пленочная модель имеет резистивные дорожки, бесконтактный же экземпляр работает по принципу магнитного эффекта. Его составными частями выступают статор, ротор и магнит. На первый магнитное поле имеет огромное воздействие. Материал второго же выбирают таковым, чтобы на него магнит не имел никакого влияния. Расстояние между элементами ДПДЗ не изменяется и подбирается на этапе сборки. Стоит ли говорить, что бесконтактный датчик не ремонтируемый.
Сама же замена займет у вас намного меньше времени, чем выбор устройства. Но несмотря на то, что процесс довольно прост, рассмотрим его подробно. Подготавливаем крестовую отвертку, уплотнительное кольцо для дроссельного патрубка и, конечно же, саму деталь. Замена начинается с отключения зажигания, если авто было заведено. Открываем капот и не забываем отключить аккумулятор. Чтобы это сделать, снимаем минусовую клемму.
Теперь находим датчик на дроссельном патрубке и снимаем с него колодку с проводами, скорей всего вам придется отжать специальную пластиковую защелку. Затем откручиваем крепежные болты и демонтируем прибор. Между ДПДЗ и патрубком находится поролоновое кольцо, обязательно нужна и его замена. И только после этого можно устанавливать сам датчик. Крепко зафиксируйте прибор болтами, в противном случае вибрация не пойдет ему на пользу и спровоцирует выход из строя. Подключаем обратно колодку со всеми проводами. Иногда аккумуляторную батарею забывают отключить, в этом случае необходимо обесточить ее хотя бы на пять минут после установки нового прибора и подключения к нему колодки.
Проверить, правильно ли работает элемент, можно следующим образом. Открываем заслонку и тянем за тросики газа, чтобы провернуть сектор привода ДПДЗ. Если же положение сектора не изменяется, то следует установить датчик заново. При этом поворачиваем его на 90 градусов по отношению к оси заслонки. И напоследок проверьте тестером напряжение, если его значения совпадают с указанными выше, то прибор исправен.
Призрачные возможности ремонта
Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки делается крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, произвести ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.
Ремонт датчика положения дроссельной заслонки
Итак, на датчиках есть специальный винт. С его помощью фиксируется положение дорожек. Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных вопросах.

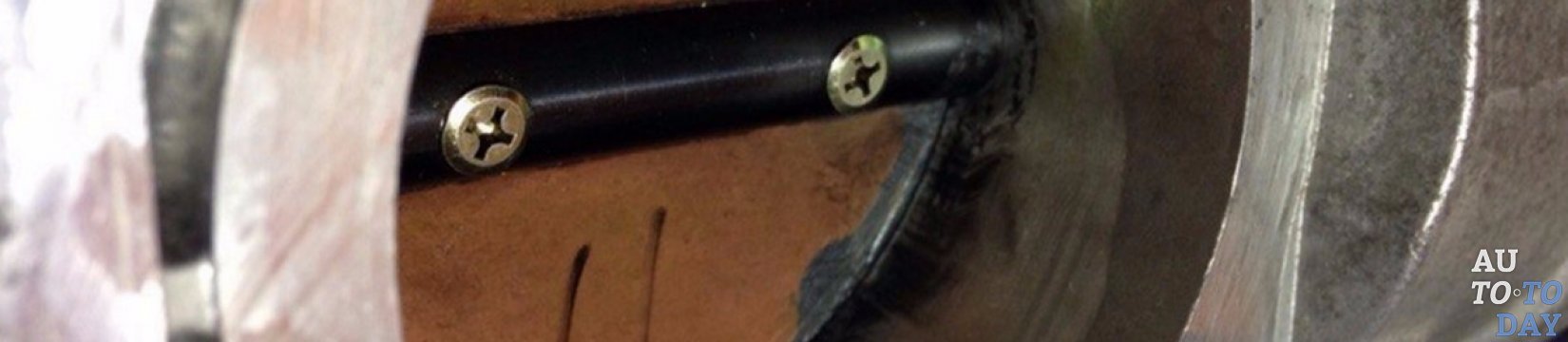

Настройка дроссельной заслонки — повышает эффективность двигателя
2 25 Ноября 2015
Настройка дроссельной заслонки — повышает эффективность двигателя
- Настройка дроссельной заслонки — повышает эффективность двигателя
- 1. Датчик положения дроссельной заслонки: его функции и принцип работы
- 2. Регулировка дроссельной заслонки
- 3. Что нужно и как настроить дроссельную заслонку?
- 4. Настройка датчика дроссельной заслонки
Среди всего разнообразия деталей автомобиля, выделяют одну, от которой в большой степени зависит подача кислорода в силовой агрегат транспортного средства. Указанный элемент носит название «дроссельной заслонки» и является частью впускной системы двигателя внутреннего сгорания. В данной статье мы расскажем о регулировке дросселя, способе его «обучения», а также постараемся разобраться в работе датчика дроссельной заслонки и особенностях его настройки.
- 1. Датчик положения дроссельной заслонки: его функции и принцип работы
- 2. Регулировка дроссельной заслонки
- 3. Что нужно и как настроить дроссельную заслонку?
- 4. Настройка датчика дроссельной заслонки
1. Датчик положения дроссельной заслонки: его функции и принцип работы
—>Дроссель (он же дроссельная заслонка), как конструктивный элемент впускной системы бензиновых моторов, предназначен для регулировки количества воздуха, поступающего внутрь силового агрегата. Воздух необходим для создания топливно-воздушной смеси, а значит и сама дроссельная заслонка принимает в этом процессе непосредственнее участие. А вот за качество и стабильность работы названного элемента, в значительной мере, отвечает его датчик положения.
Датчик положения дроссельной заслонки является специальным устройством, предназначенным для преобразования углового положения дросселя в напряжение постоянного тока. Другими словами, его можно назвать датчиком электронной системы управления работой двигателя транспортного средства, обладающего системой впрыска топлива.
Такое устройство просто необходимо системе, иначе точное дозирование топлива будет проблематичной задачей. Как только датчик положения дросселя подает сигнал, контроллер определяет текущее положение заслонки, а исходя из скорости изменения сигнала, отслеживается динамика нажатия на педаль акселератора, что, в свою очередь, выступает основным фактором для точной дозировки топлива.
При запуске мотора, контроллер начинает отслеживать угол отклонения дроссельной заслонки, и если она окажется открытой более чем на 75%, то активируется режим продувки двигателя. По сигналу датчика, свидетельствующем о крайнем положении дросселя, контроллер переходит к управлению регулятором холостого хода, осуществляя, таким образом, дополнительную подачу воздуха в мотор автомобиля, в обход закрытой заслонки.
Описанный датчик – это аппарат потенциометрического типа, включающий в себя постоянный и однооборотный переменный резисторы. Общее сопротивление данных элементов достигает около 8 кОм. На один из выводов потенциометра, контроллер подает опорное напряжение, а другой крайний вывод устройства соединен с массой. Средний вывод отвечает за передачу сигнала о текущем положении дроселя, который проходя через резистор поступает к контролеру. Значение сигнала, напряжение которого меньше 0,7 V, расценивается как показатель полностью закрытой заслонки, а если напряжение равно или превышает 4V, то блок управления считает дроссельную заслонку полностью открытой.
ДПДЗ устанавливается на корпусе дросселя и соединяется с осью его вращения, имеющей специальную проточку, которая входит в гнездо датчика положения и крепится к нему посредством двух винтов. Установка датчика на место, должна проводиться с некоторым смещением и через защитную прокладку-колечко. После того, как он окажется на своем месте, его нужно повернуть до полного совпадения крепежных отверстий самого датчика и отверстий на корпусе заслонки, после чего они соединяются с помощью винтов крепления.
Настройку начального положения датчика проще всего выполнять прямо на автомобиле. После его установки (при выключенном зажигании) выполняется подключение разъема датчика, дальше включают зажигание и проверяют напряжение на сигнальном выводе. Значение должно соответствовать менее 0,7 V, а если показатель больше, то нужно сориентировать датчик до нужного Вам значения, путем ослабления винтов крепления.
2. Регулировка дроссельной заслонки
Что бы отрегулировать дроссельную заслонку, первым делом выключите зажигание автомобиля, чем Вы обеспечите ее закрытие, отключите разъем датчика, сразу проверив наличие проводимости между клеммами, и если ее нет, то это значит, что ДПДЗ следует настроить и отрегулировать.
Теперь, когда заслонка находится в закрытом положении, следует воспользоваться щупом, располагающимся между рычагом и винтом (также, там находится прокладка корпуса дроссельной заслонки). Используя омметр (или любой другой аналогичный прибор), убедитесь, что и здесь напряжение отсутствует, в противном случае, если прибор показал его присутствие, значит можно сделать вывод о неисправности датчика и произвести его замену на новое устройство. Когда все хорошо, то регулировка продолжается в обычном порядке: нужно проворачивать привод дросселя до тех пор, пока не будет достигнуто того значения между клеммами, которое указывается в технической документации транспортного средства. После выполнения регулировки, проверьте плотность фиксации винтов на датчике, так как в ходе проведения работы они могли ослабиться и разболтаться.
3. Что нужно и как настроить дроссельную заслонку?
Важность процедуры настройки (или адаптации) дроссельной заслонки трудно переоценить, однако, далеко не каждый водитель знает, что она из себя представляет. Сейчас мы попробуем разобраться в данном вопросе.
При работе дроссельного узла любого современного автомобиля, на поверхности заслонки постепенно накапливаются загрязнения разного рода – будь то пыль, сажа или технический смазочный материал. Со временем, все они формируют довольно приличный слой грязи, который уменьшает воздушный зазор между заслонкой и воздуховодом транспортного средства. Наличие зазора установленной нормы, очень важный момент в вопросе нормального функционирования силового агрегата машины, ведь именно благодаря ему обороты холостого хода могут придерживаться нужного уровня.
При его уменьшении, ЭБУ (электронный блок управления) автомобиля посылает команду для приоткрытия заслонки путем введения определенных коэффициентов, учитывающих изменения ее сечения. Некоторое время, электронному блоку удается поддерживать воздушный зазор на постоянном уровне, но все равно, рано или поздно, дроссель придется чистить от накопившейся грязи. Выполнив промывку указанного узла, Вы увидите как увеличились обороты двигателя, а все благодаря тому, что сечение дроссельной заслонки освободится от ненужного слоя и станет больше.
Процедуру возвращения дроссельной заслонки в начальное (установленное производителем) положение, принято называть ее «адаптацией» или «обучением». Правда, необходимость подобной операции, предусматривающей приведение высоких оборотов холостого хода к стандартному показателю, не ограничивается одним только после промывочным периодом указанного узла, но и требуется в ряде других случаев. К примеру, после полной разрядки аккумуляторной батареи машины; после снятия или замены педали акселератора; после замены или повторного подключения ЭБУ транспортного средства.
Наиболее характерными признаками, свидетельствующими о том, что требуется срочная настройка дросселя есть следующие явления: при перегазовке слышен свист; на холостом ходу мотор ведет себя неадекватно, либо без причины падает мощность. Прежде, чем приступать к «обучению» дроссельной заслонки, стоит выполнить несколько обязательных требований:
— хорошо прогреть мотор, поездив на автомобиле минут 10;
— обеспечить напряжение аккумулятора, в режиме холостого хода, на ровне не менее чем 12,9 В;
— прогреть коробку передач;
— выставить колеса автомобиля и его руль в среднее положение;
— обеспечить температуру мотора на уровне 70-95 °С;
— отключить все приборы, оказывающие нагрузку на электросеть транспортного средства (фары, обогрев стекол, кондиционер и т.д.);
— если на автомобиле используется АКПП, то ее селектор ставят в положение «N» или «Р».
«Обучение» дроссельной заслонки и педали акселератора, желательно провести перед соответствующим «обучением» холостого хода. В случае отсоединения кабеля датчика, который посылает сигнал о положении педали акселератора, следует выполнить несколько необходимых действий:
1. Для начала, полностью отпустите педаль;
2. Поверните ключ зажигания в положение «ON» и подождите пару секунд;
3. Отключите зажигание и выждете 10 секунд;
4. Выполнение действия повторить еще несколько раз.
Ничего сложного, в описанной процедуре нет, но не смотря на это, она может научить дроссель правильно открываться. А вот что бы «научить» клапан положению «Закрыто», необходимо выполнить такие операции:
1. Полностью отпустить педаль акселератора;
2. Повернуть ключ в положение «ON»;
3. Переключить зажигание в режим «OFF» и выждать 10 секунд;
4. Следить за тем, что бы в течении этих 10 секунд рычаг клапана перемещался ( о выполнении такого перемещения будет свидетельствовать характерный звук).
На данном этапе «адаптации», можно переходить к непосредственной настройке холостого хода, для чего нам понадобиться секундомер и немного терпения. Выполнение процедуры проходит в несколько этапов:
o Сначала, мотор автомобиля запускают и прогревают до обычной рабочей температуры;
o При включении зажигания, на протяжении 10 секунд, никакие действия уже не должны выполняться;
o Включив зажигание (педаль акселератора отпущена) ждут три секунды;
o Затем, пять раз подряд, следует полностью нажать и полностью отпустить педаль акселератора;
o Спустя 7 секунд, на педаль снова полностью нажимают и удерживают в таком положении на протяжении 20 секунд;
o Отпускать педаль нужно лишь тогда, когда на приборной панели перестанет мигать индикатор, указывающий на наличие неисправности (в нормальном рабочем состоянии он должен светиться ровным светом);
o Сразу после этого, не трогая педаль акселератора, запускают двигатель, позволяя ему функционировать в режиме холостого хода примерно секунд 20;
o На завершающем этапе «обучения», выполнив все вышеуказанные действия, следует разогнать мотор (2-3 раз будет достаточно) и убедиться в соответствии оборотов холостого хода стандартам угла опережения зажигания. Ну вот и все, на этом процесс адаптации дроссельной заслонки можно считать полностью законченным.
4. Настройка датчика дроссельной заслонки
Для чего вообще нужна такая настройка? Конечно, если в работе двигателя Вас полностью все устраивает, то лезть к дросселю и правда незачем. Но если заслонку уже пытались настроить, к примеру, с целью понижения оборотов мотора, то выполнение указанной процедуры будет просто необходимым, ведь именно из-за этого может наблюдаться повышенный расход топлива, так как датчик «не видит» закрытого положения дроссельной заслонки и попусту льет бензин.
Для выполнения настройки Вам понадобиться мультиметр и щуп. Что касается последнего инструмента, то для разных двигателей требуется разный его размер. Так например, для мотора 4a-Fe и 7а-Fe подходит щуп 0,7, а для силового агрегата 4е-Fe и 5е-Fe – инструмент с параметром 0,6. Сама процедура настройки предусматривает выполнение следующих действий:
1. К контактам мультиметра подсоединяют провода с небольшой «мамой», благодаря которой можно будет более плотно зафиксировать их на разъёме датчика дросселя;
2. При проверке мультиметр выставляется в звуковой режим или в режим Омметра;
3. Провода мультиметра подсоединяют к выводам IDL и Е2, при чем, в большинстве случаев, абсолютно все равно какой провод к какому выводу подключать;
4. Теперь нужно взять подходящий щуп (размер зависит от типа двигателя) и вставить его между регулировочным винтом и рычагом дроссельной заслонки.
5. После подсоединения заводят мотор, а затем, ослабив два болта датчика, уводят щуп до конца. Последнее действие следует выполнять медленно и очень аккуратно, двигая щуп против часовой стрелки до того момента, пока мультиметр не начнет пищать (при проверке в режиме Омметра, вместо звукового сигнала должно наблюдаться изменение его показаний). Вот как раз появление звукового сигнала или изменение показаний Омметра свидетельствуют о том, что Вы достигли нужного значения и датчик дроссельной заслонки можно зафиксировать в таком положении.
