Установка электростеклоподъемников на ВАЗ 2108/2109/21099

Вопрос о том, следует ли оснастить автомобиль электростеклоподъемниками (ЭСП) давно уже не стоит – ЭСП намного повышают комфортность и безопасность вождения автомобиля. К тому же, и цена на эти устройства, которые, давно перешли из разряда «роскошь» в разряд «необходимость», вовсе не обременительна для личного бюджета. Одной из наиболее популярных на российском рынке марок ЭСП является «BERKUT» – электростеклоподъёмники, производимые на заводе «Прогресс-АвтоТехОборудование» в г. Ижевск, и предназначаются они для установки на все серийные отечественные легковые автомобили – ВАЗ, ГАЗ, ИЖ, «Нива», а также на микроавтобусы и грузовики «Газель», «Соболь» и «Баргузин».

Комплектация и внешний вид ЭСП «BERKUT» нас порадовали. Произведенные на оборонном заводе металлические механизмы выглядели очень достойно. Завод изготовитель неспроста отдал предпочтение именно этому механизму с шарнирно-связанными рычагами, ведь именно такой способ поднятия стекла практикуется на самых известных европейских марках машин. Электростеклоподъёмники «BERKUT» комплектуются, как современным мотор-редуктором ПТ-060, который собирается в Ижевске с использованием новейшей швейцарской технологии, так и моторами BOSCH (Германия) и Mabuchi (Япония).

Более того, производители позаботились о разных мелочах, — в комплект поставки вошла проводка, полностью пронумерованная в соответствии с электрической схемой, кнопки-переключатели, декоративные заглушки, дополнительный крепеж, и даже резиновые переходные манжеты из стойки в дверь.

Разочаровало только руководство по установке и эксплуатации, небольшая инструкция формата А4 выглядела как-то неубедительно. Типичная проблема отечественных производителей – продукт добротный, а как с ним работать конечному потребителю, заводы-изготовители не задумываются. Схема по установке скорее напомнила какой-то технологический чертёж для быстрой и отлаженной «конвейерной» сборки. А что делать рядовым установщикам в сервисных центрах, особенно, если сталкиваются с данным видом ЭСП впервые?!

Об этом свидетельствовало и полученное редакцией письмо, в котором установщик одного из подмосковных автосервисов обратился к нам с вопросом по поводу некоторых нюансов, связанных с установкой «BERKUT’а».

Поэтому наш журнал решил – совместно с компанией «ТАНИ», которая является эксклюзивным дистрибьютером торговой марки «BERKUT», а также компанией «МЕРС-секьюрити» — другом и партнером по бизнесу, начать серию иллюстрированных специализированных статей по установке ЭСП «BERKUT» в помощь нашим читателям!

Репортаж был проведен в установочном центре компании «МЕРС-секьюрити», где в качестве машины был выбран ВАЗ-21099i, а работал с ней Александр Алексеев, консультировал журналиста Наумов Олег.

Процесс установки «BERKUT» на ВАЗ 2108-2109-21099

Время установки: 50-60 мин. (на одну дверь), т.е., если установкой ЭСП на две двери занимается один человек, то этот процесс займёт 2-2,5 часа.

1. Отвертки: крестовая и шлицевая
2. Пассатижи, кусачки
3. Ключ х8, х10
4. Съёмник пистонов (универсальный ключ для снятия обшивки)
5. Нож универсальный
6. Протяжка (гибкая стальная проволочка с петелькой для протяжки проводов)

1. Изолента Motequs MQS 25х19
2. Смазка силиконовая ABRO AB-80
3. Провод медный двойной многожильный 1–1,5 м, сечением не мене 1 кв. мм.
4. Cкотч

2) Далее производится снятие обивки двери.

Совет: Обивка двери в автомобилях 09-го семейства снимается довольно просто, но для неопытных установщиков рекомендуется пользоваться универсальным съёмником крепежных пистонов либо купить запасные.

3) Зафиксировав стекло в доступном для инструмента положении, следует произвести демонтаж штатного механизма поднятия стекла.

Совет: Зафиксировать стекло можно подручными материалами, например, скотч.

4) Затем требуется удалить резиновые заглушки из отверстий под кабельные выводы (переходные резиновые манжеты), а также снять боковые обивки под панелью приборов.

Совет: Боковые обивки можно не снимать, доступ может быть осуществлен свободно, через специальные отверстия. Но в этом случае понадобится протяжка – в канал стойки протащить провод без нее будет не просто.

5) Присоединить болтами М6 регулировочную пластину 1, к кронштейну стекла, предварительно установив в наклонный паз пластины прижим 2 из комплекта монтажных частей

6) Вставить в верхнее технологическое отверстие двери электростеклоподъёмник (ЭСП) в сложенном виде (фото 5.), и закрепить привод ЭСП тремя гайками М6 со стопорными шайбами в штатные отверстия 6. Короткую направляющую закрепить винтом М6х10 и гайкой М6 со стопорной шайбой, винт установить в среднее резьбовое отверстие 3 короткой направляющей.

7) Снять две декоративные заглушки на передней панели справа от прикуривателя для установки переключателей, и отсоединив провод от прикуривателя, в разрыв вставить кабель питания ЭСП и подсоединить его к выводам переключателей, как показано на схеме 1.

8) Через отверстия в стойках дверей и дверях, через резиновые переходные манжеты протянуть кабели, манжеты закрепить в стойках дверей (фото 8.). Подключение кабелей выполнить согласно схеме 1.

Внимание! Провода расположенные внутри двери, в том числе к электродвигателю, не должны касаться подвижных частей ЭСП.

Совет: Провода необходимо закрепить во внутренней части двери скотчем или изолентой. Это позволит избежать неприятных резонансных эффектов и воспрепятствует попаданию проводов под стеклоподъемник.

9) Подключить питание от аккумулятора и включить габаритные огни автомобиля, — проверить правильность подключения ЭСП и работу клавиш с подсветкой. Если подсветка переключателя ЭСП не включилась, то необходимо поменять местами гнезда на контактах 3 и 6 переключателя. Выключить габаритные огни.

10) Перевести рычажную систему ЭСП в удобное положение для крепления стекла. Через пазы 4 длинной направляющей, соединить ЭСП с регулировочной пластиной присоединенной к стеклу, и закрепить гайками М6 со стопорными шайбами. Ослабить гайки на длинной направляющей. Прижав стекло к направляющей двери, затянуть их.

Совет: Перевод рычажной системы в удобное для крепления стекла положение может быть осуществлен с помощью альтернативного источника питания. Но самый простой путь – использовать для этого двойной провод и штатный автомобильный аккумулятор.

11) Пробным включением проверить работоспособность стеклоподъёмников (стекло не должно выходить из направляющих, перемещаться без рывков и заеданий).

Внимание! Если стекло выходит из пазов направляющих, ослабить гайки, крепящие регулировочную пластину, закрепить короткую направляющую в крайнее верхнее отверстие (фото 6.) Если стекло перемещается в направляющих с чрезмерным усилием, срабатывает отсечка по току в электроприводе. Требуется ослабить гайки, крепящие регулировочную пластину, закрепить короткую направляющую в нижнее отверстие. Прижав стекло к направляющей двери затянуть гайки, крепящие регулировочную пластину.

Прогнать стекло из крайнего нижнего положения в крайнее верхнее положение, стекло не должно выходить из пазов направляющих. После прогона 2-3 раза. весь крепеж закрепить окончательно.

Совет: Если имеем дело с не новым автомобилем, то настоятельно рекомендуется воспользоваться силиконовым спреем, — стекло в уплотнителе будет ходить гораздо легче!

12) Установить штатные детали обшивки на свои места. Вставить переключатели в отверстия

Как установить стеклоподъемник на ВАЗ 2106. Монтаж стеклоподъемников на ВАЗ шестой модели

Штатный стеклоподъемник передний ВАЗ 2106 является элементом интерьера салона автомобиля и предназначен для доступа воздушных масс в салон и повышения комфорта в транспортном средстве при совершении поездок различной длительности. Инысм словами при открытых окнах в салон поступает свежий воздух.

Устройство системы достаточно простое: механизм стеклоподъемника ВАЗ 2106 состоит из троса стеклоподъемника, движущего между жестко закрепленными роликами по строго определенному маршруту, управляющей ручки стеклоподъемников и системы трансляции подъема стекол.

У автолюбителей, эксплуатирующих «шестерку», иногда возникает вопрос о замене стеклоподъемника в случае дефекта его подъемного механизма. Рассмотрим, как установить стеклоподъемник на ВАЗ 2106, чтобы не случались перекосы при перемещении тросика с рамкой переднего стекла.

Неисправности стеклоподъёмника

В летний период на ВАЗ 2106 одним из устройств, которое позволяет хоть как-то справляться с духотой в салоне, является стеклоподъёмник. Если же этот механизм не работает, то управление автомобилем становится настоящим мучением. Поэтому владельцы «Жигулей» должны знать, какие неисправности могут возникнуть со стеклоподъёмниками и как их устранить.

Упало стекло

В основном стекло падает по причине ослабления крепления троса к самому стеклу. В результате трос проскальзывает, а опустившееся стекло поднять не удаётся. Если проблема кроется в прослабленном креплении, то достаточно будет снять обшивку двери и подтянуть его, выставив взаимное положение стекла и троса.

Стекло не реагирует на вращение ручки

Если на вашем авто при вращении ручки стеклоподъёмника не удаётся опустить или поднять стекло и при этом ощущается, что механизм не работает, то основной причиной такого явления являются слизанные шлицы на самой ручке. Она соединяется с валом редуктора посредством шлицев, но из-за мягкого материала изготовления шлицы на ручке со временем стираются. Кроме этого, преждевременный износ возможен из-за тугого перемещения стекла, что может быть вызвано перекосом направляющих, присутствия в двери постороннего предмета либо проблем в самом редукторе.

При повреждении ручки её придётся только заменить, при этом лучше выбрать деталь, оснащённую усиленной металлической вставкой.

Обрыв троса

Одной из неисправностей механического стеклоподъёмника является обрыв троса. Проявляется она таким же образом, как и при неполадке ручки, т. е. в виде свободного вращения ручки. Поскольку трос не продаётся в виде отдельной детали, стеклоподъёмник в этом случае придётся полностью заменить. Попытки восстановления обрыва потребуют немало времени и сил, а невысокая стоимость рассматриваемого устройства, составляющая порядка 200–300 р., указывает на нецелесообразность ремонта.

Поломка редуктора

Конструкция стеклоподъёмника такова, что шестерни редуктора со временем могут изнашиваться, т. е. у них банально стираются зубья из-за мягкости металла. В результате механизм работает вхолостую, при этом трос и стекло не перемещаются. Возможен вариант замены изношенной шестерни, сняв её со старого стеклоподъёмника, но лучше всё же установить новое изделие, которое прослужит гораздо дольше, чем восстановленное.

Скрежет механизма

Иногда во время подъёма или опускания стекла устройство может издавать звуки, похожие на скрежет. Причина может быть в отсутствии смазки либо повреждении одного из натяжных роликов, который попросту перетирается тросом, в результате чего трос заклинивает внутри ролика. В этом случае последний придётся заменить. Если же появление скрежета вызвано отсутствием смазывающего вещества, то потребуется просто нанести смазку, например, Литол-24, как на сам редуктор, так и на трос с роликами.

Скрипит стекло

Во время эксплуатации автомобиля на стёкла воздействуют различные виды загрязнений (пыль, грязь, песок и т. д.). Когда дверное стекло опускается, абразивные вещества, находящиеся на нём, воздействуют на поверхность, царапая её и издавая характерный скрип. Хоть в конструкции дверей и предусмотрены специальные бархотки (уплотнители стёкол), которые предназначены для защиты стекла от царапания пылью и песком, но со временем они изнашиваются и плохо справляются со своими функциями. Поэтому, если появился характерный скрип, лучше заменить уплотнители стекла.

Достоинства и недостатки

К плюсам заводских стеклоподъемников, которые устанавливаются на “семерку”, можно отнести:

Одновременно стоковые стеклоподъемники имеют свои минусы:

• сравнительно малый срок службы;
• быстрый износ деталей при попадании влаги или воздействии температурных перепадов;
• появление скрипов при работе и царапин на окне вследствие износа и повышенного люфта деталей.

Современные электрические стеклоподъемники ВАЗ 2107, которые можно приобрести отдельно, отличаются повышенной надежностью и позволяют управлять стеклами дверей нажатием кнопки. Также они могут работать в комплекте с сигнализацией, автоматически закрывая окна при ее включении. Поэтому многие владельцы ВАЗ 2107 предпочитают их стоковым стеклоподъемникам.

ЗАМЕНА СТЕКЛОПОДЪЕМНИКА ВАЗ 2106 (КЛАССИКА)

Разбор двери.

Для того чтобы добраться до механизма, следует разобрать дверцу вашего ВАЗа. Начать стоит с демонтажа декоративной обивки. После этого нужно опустить окно вниз до самого упора и ослабить гайку крепления. Доступ есть.

Закрепляется СП при помощи трех гаек восьмого размера, которые требуется открутить, чтобы снять негодную деталь. Помимо этого нужно использовать крестообразную отвертку для снятия креплений планки стекла к тросику. После этого тросик нужно отвести в сторону.Когда старая запчасть будет демонтирована, вам потребуется провести проверку катушек на свободное вращение. А сразу после этого можно приступать к установке новых МСП.

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

• 1 — Монтажный блок
• 2 — Реле зажигания
• 3 — Замок зажигания
• 4 — Моторедуктор электростеклоподъемника правой двери
• 5 — Моторедуктор электростеклоподъемника левой двери
• 6 — Переключатель электростеклоподъемника правой двери
• 7 — Переключатель электростеклоподъемника левой двери
• К7 — Реле питания электростеклоподъемников
• А — К выводу «30» генератора
• Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
• В — к табло подсветки рычагов отопителя
• Г — условная нумерация штекеров в колодке моторедуктора

Технические параметры электростеклоподъемников

Обычно такие комплекты электрических стеклоподъемников имеют следующие эксплуатационные характеристики:

• Напряжение по номиналу — 12 В;
• Период опускания (подъема) – 5 сек;
• Прилагаемое усилие во время операции – 120 Н;
• Ток потребления — не более 7,5 А;
• Межремонтный ресурс эксплуатации – 30 000 циклов.

Такие системы обеспечены превентивной защиты от перегревания при экстремальных перегрузках более 1,5 секунды, т. е. выключается электрический моторчик системы. Монтаж стеклоподъемника на ВАЗ 2106 производится на место прежнего штатного изделия без дополнительных работ по интеграции данного устройства в систему электрооборудования транспортного средства.

Такие стеклоподъемники ВАЗ 2106, цена на которые определена, имеют гарантию при эксплуатации, как правило, эти условия распространяются на 12 месяцев со дня приобретения.

Комплекты поставляются в следующем наборе:

• Стеклоподъемники для 2 передних дверей,
• Комплект электропроводки,
• Включатели с символами, обеспеченные подсветкой
• Крепежные изделия,
• Заглушка декоративного типа;
• Описание по сборке механизма.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ВАЗ 2106? Порядок замены изделия следующий:

• Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
• Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
• Отводим тросик в положение, не препятствующее работе;
• Снимаем старый механизм стеклоподъемника ВАЗ 2106;
• Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

При разматывании троса для установочных работ защелку трогать запрещено.

• Прикрепляем на штатные соединения стеклоподъемники на ВАЗ 2106 и пропускаем тросик по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
• Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

• Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку – фиксатор и без провисания поставить его на роликовые элементы;
• После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
• При закреплении ручек стеклоподъемников ВАЗ 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.

Процедуру снятия и монтажа стеклоподъемника на ВАЗ 2106 на видео ролике можно посмотреть на нашем интернет – ресурсе.

Подготовка к установке электро-стеклоподъемников в ВАЗ 2107

Как говорится, “у всех праздник, а я в гараж.” Сегодня решил заняться установкой электро-стеклоподъемников (ЭСП) и поехал в гараж. Разобрал дверку, вытащил веслоподъемник и только потом начал курить мануал по установке ЭСП. Оказалось, что без дреллинга не обойтись.

В конечном итоге, вместо 2х отверстий (как написано в инструкции) было сделано одно, в качестве верхней точки креплений была использована дырка под пистон крепления батона. припаял к желто-синему проводу печки (чтоб работало только при включенном зажигании), — набросил под саморез для подключения активатора, подсветку уже четвертым проводом к часам, но похоже что в колодке напутана полярность подсветки…в общем, подсветка не горит — будем разбираться. Вот как оно работает (проверка с разобранной дверью)

Вот сравнение по минимальной высоте с веслом:

Вот как это выглядит временно, пока не поставлю на вторую дверь

Ну и всяко, сделанное в процессе установки (подробней не мог, т.к. руки почти постоянно были в смазке)

Установка кнопок для электро-стеклоподъемников в ВАЗ 2107

Была у меня идея размещения кнопок ЭСП в ручке водительской двери, но в плане реализации все получалось как-то не очень (долго прикидывал, искал альтернативные варианты) и наконец сегодня, проходя мимо витрины ВАЗокнопок в магазине наткнулся на блок включалок от 2110 — вот он то мне и приглянулся. В будущем авто обзаведется всеми 4-мя подъемниками, поэтому купил на 4 кнопки. Сами кнопки точно такие же, как и из комплекта ЭСП, только картинки другие. Вот ради этого пошел и купил дрель взамен сгоревшей на днях и начал корячить ручку: проделать надо было монтажное отверстие примерно 77х45мм, сделав отступ от края ручки. Само отверстие получилось немного меньше, и далее были сделаны пропилы под выступающие части блока. Отступ от края сделал 3 мм и от него чертил размер. В общем, Сам блок:

Фотоотчет об установке электрических стеклоподъемников «ФОРВАРД» на ВАЗ-2107

Этот иллюстрированный отчет об установке электрических стеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2107 подготовил и прислал нам наш покупатель Белоголовый Владимир Викторович из г. Тосно Ленинградской области, в рамках участия в нашей акции.

Всем привет! Недавно получил свои долгожданные электрические электростеклоподъемники ФОРВАРД (далее ЭСП). Заказывал с сайта steklopodem.ru, пришли в Питер за 4 дня. Выкладываю отчет, как сам устанавливал. Старался максимально подробно фотографировать.

Ставил на автомобиль ВАЗ-2107. Пересмотрел все видео в интернете, перечитал кучу отзывов и понял, что это не так сложно. Но по ходу дела появлялись небольшие нюансы, о которых сейчас и расскажу.

Первым делом начал с водительской двери. Думаю о том, как снималась обшивка и вынимается стандартный стеклоподъемник никому читать не интересно будет, поэтому перейду к самой сути.

Начал со сверления. По линейке наметил точки и сделал отверстия. Тут и была первая проблема: машина хоть и относительно не старая для ВАЗа (2005 г.в.), но двери успели немного заржаветь. Вследствие чего сталь стала тоньше и сверлить было сложнее, поэтому дырки такие кривые получились. Но сам механизм ЭСП вошел как надо и теперь держится отлично.

Дальше дело оставалось за малым: прикрутил стекла, подсоединил напрямую к аккумулятору, чтобы проверить — работало.

На этом этапе также возникла проблема: стекло опускалось до конца, но в самом низу вылетало с направляющей, и вверх уже не поднималось без помощи рук. Как ни пытался регулировать, ничего не помогало. Потом сообразил, что направляющая на нижнем болте не держалась, был люфт сантиметров 5! Проблему решил, купив новую направляющую, видимо та износилась за долгие 10 лет использования. На этом монтажные работы закончились и началось самое сложное — ПРОВОДКА.

Фото рабочего процесса:

Поначалу решил пойти по пути наименьшего сопротивления. «+» подсоединил к магнитоле, массу брал с двери. Попробовал — не работало. Вылетел предохранитель. Заменив его попробовал еще раз, все получилось. На первое время так и оставил, поскольку делал это не один день (по пару часов после работы).

Потом, как сделал вторую дверь (фото ниже приведу), заметил, что стекло ходит медленнее, чем на водительской двери и сгорел еще один предохранитель. Решил подключать напрямую к аккумулятору. Не сделал этого сразу, потому что не хотел сверлить отверстие для проводки и искать там место и вообще проводить ее, но пришлось. К моему удивлению, в ВАЗ-2107 предусмотрено отверстие под блоком предохранителей и резиновой заглушкой, через которое я успешно провел провод «+».

Фото правой двери:

Фото этого отверстия под блоком предохранителей (черная круглая резинка, из которой торчит синий проводок):

И пару фотографий кнопок.

Вот неделю уже наслаждаюсь, все работает как по маслу! Цикл спуск-подъем около 7 — 8 секунд, результатом доволен!

Мы благодарим Владимира Викторовича за подготовку этого отчета и перечисляем обещанный приз на счет его мобильного телефона.

Купить электростеклоподъемники «ФОРВАРД», для автомобилей ВАЗ-2104, -2105, -2107 Вы можете в нашем интернет-магазине

• Комментарии
• ВКонтакте
• FaceBook

29.09.2017 22:03, Алексей

Скажите пожалуйста,горизонтальное расстояние отверстий понятно 48 и 110 мм,а вертикальное сколько?Т.е. где именно сверлить по середине ,ближе к краю? Заранее спасибо))

Установка стеклоподъемников

Итак, сидя в интернете наткнулся на объявление о разборе Ваз 2113.
Списался с продавцом, спросил всё что мне нужно было, а именно:
1)Стартер
2)Монтажный блок
3)Стеклоподъёмники
4)Сиденья
5)Дверные карты
6)Штампы 14R

Из этого списка, купил только стеклоподъемники и штампы, остального у него не было. Сиденье было только пассажирское, но мне нужны парой, именно одинаковые.

Стеклоподъемники были с проводкой, с доводчиком, с кнопками(2х).

На следующий день начал устанавливать. Смотрел видео уроки как снимать старый ручной подъёмник. Посмотрев 2 минуты видео, толком объяснения не было. Плюнул, начал откручивать все подряд, по итогу снял подъёмник и начал думать как вставлять электрический. Спустя минут 5-10 он стоял на месте но и темнеть уже начало. Отложил это всё на другой день. По итогу я без стеклоподъемники проездил почти неделю. И сегодня решил всё доделать, по крайней мере проводку сделать и доделать водительскую сторону.

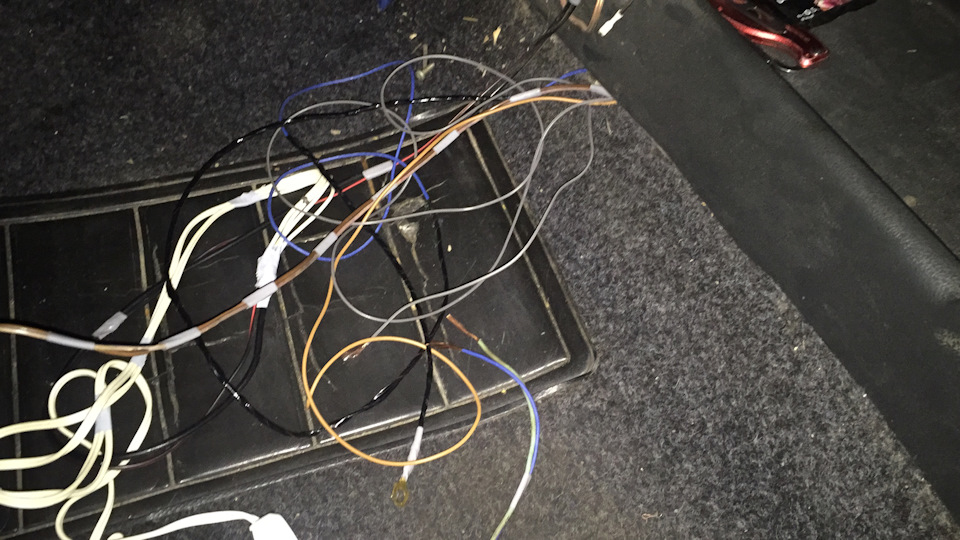

Перебрал проводку. Убрал всё что не нужно и оставил то, что нужно. А именно убрал доводчик, проводку подогрева сидений.

Фото к сожалению нет:(

Начал соединять провода:
1) Силовой провод (12В), с двух кнопок соединил в один.
2) Масса, также соединён в один.
3) Масса подсветки кнопок, соединены между собой и присоединены к основной массе.
4) Провода на подсветку кнопок также соединены в один.

Долго думал куда ставить кнопки, было 3 варианта:
1) в дверные карты.
2) под магнитофон в маленький бордачок, но в этом случае, некуда будет складывать мелочь.
3) около ручника, самый оптимальный вариант, как мне показалось.

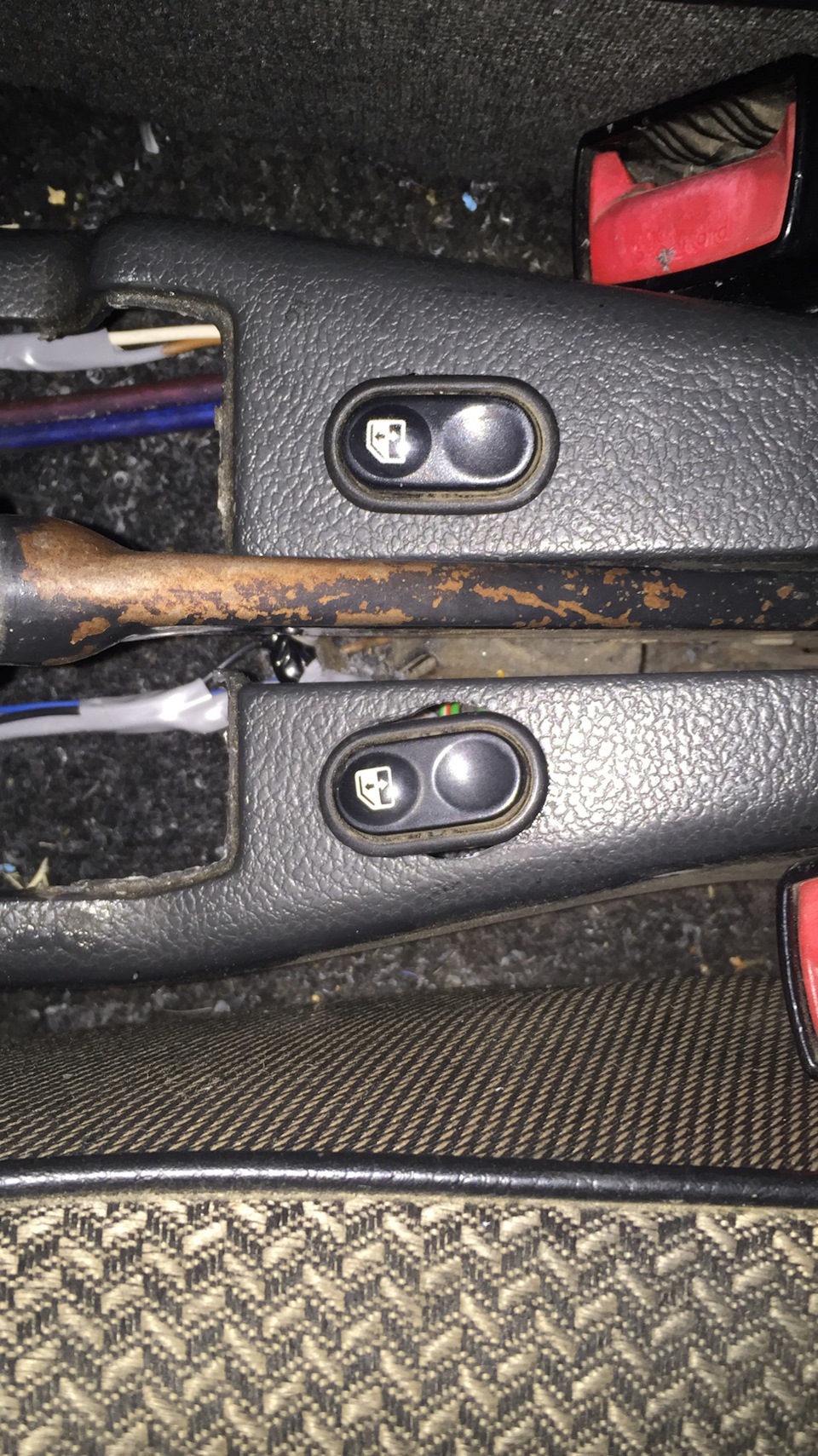

Вырезал и сразу же примерил. Получилось примерно так:

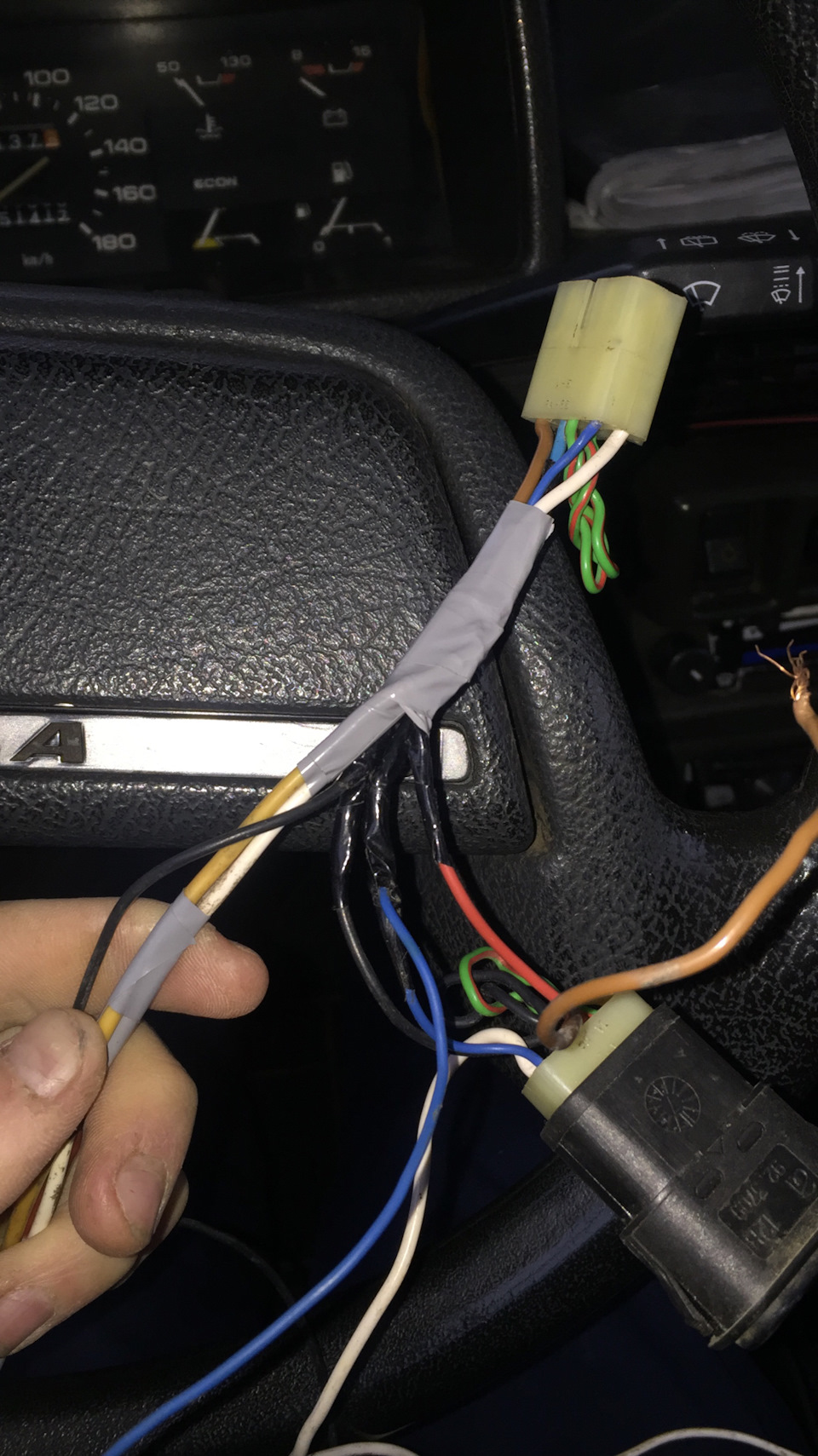

Дальше пошёл процесс самый долгий и мучительный, подключение всего этого.
Итак, подключал так:
1)Силовой провод подключил к зажиганию.
2)Провод от подсветки подключил к кнопке включения габаритов.
3) Массу подключил напрямую к аккумулятору.

Все провода решил спрятать в центральном туннеле и вытащить их ближе к педалям.

О боги, подключил, спустил стекло. Наверх поднимается медленно, и на середине просто останавливается, закусывает стекло спереди ближе к зеркалу.

Посмотрел на драйве, один человек сталкивался старой же проблемой. Он предложил раздвинуть эти стенки .

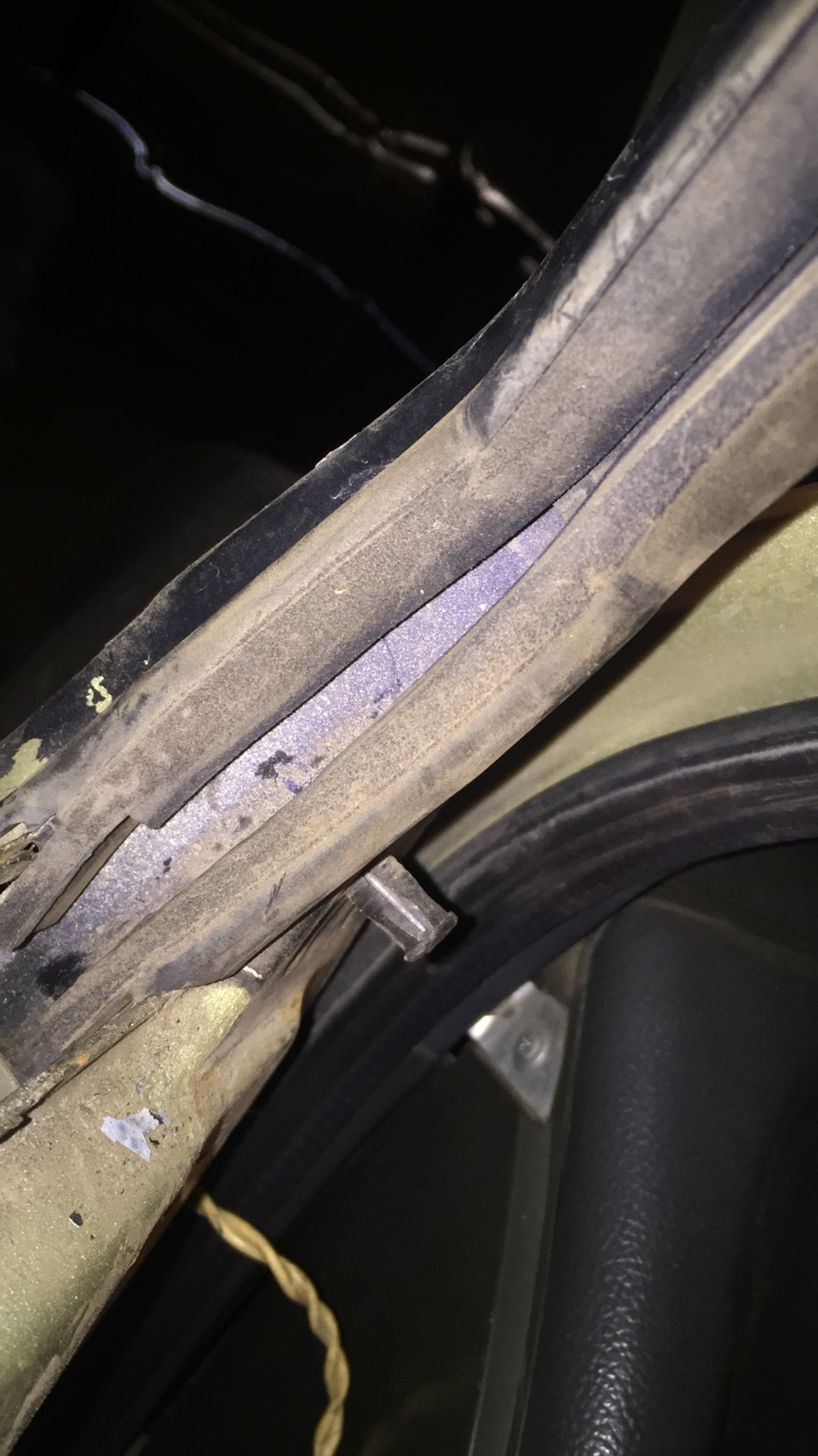

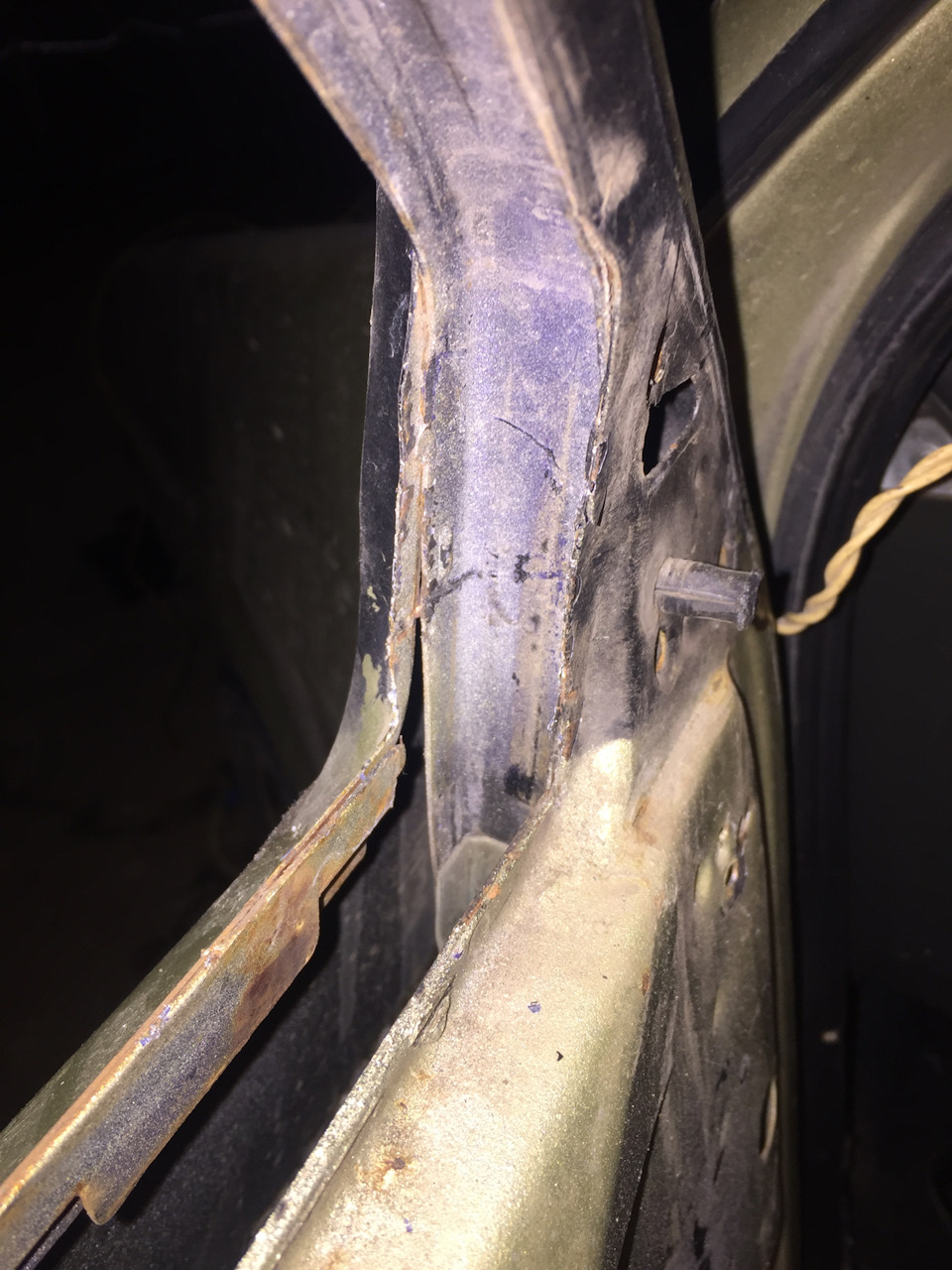

Попробовал так же закусывает, начал кромсать уплотнитель у стёкл.

Всё стекло поднимается, спускается, нигде не заедает.
Дальше сборка:обшивка, музыка.

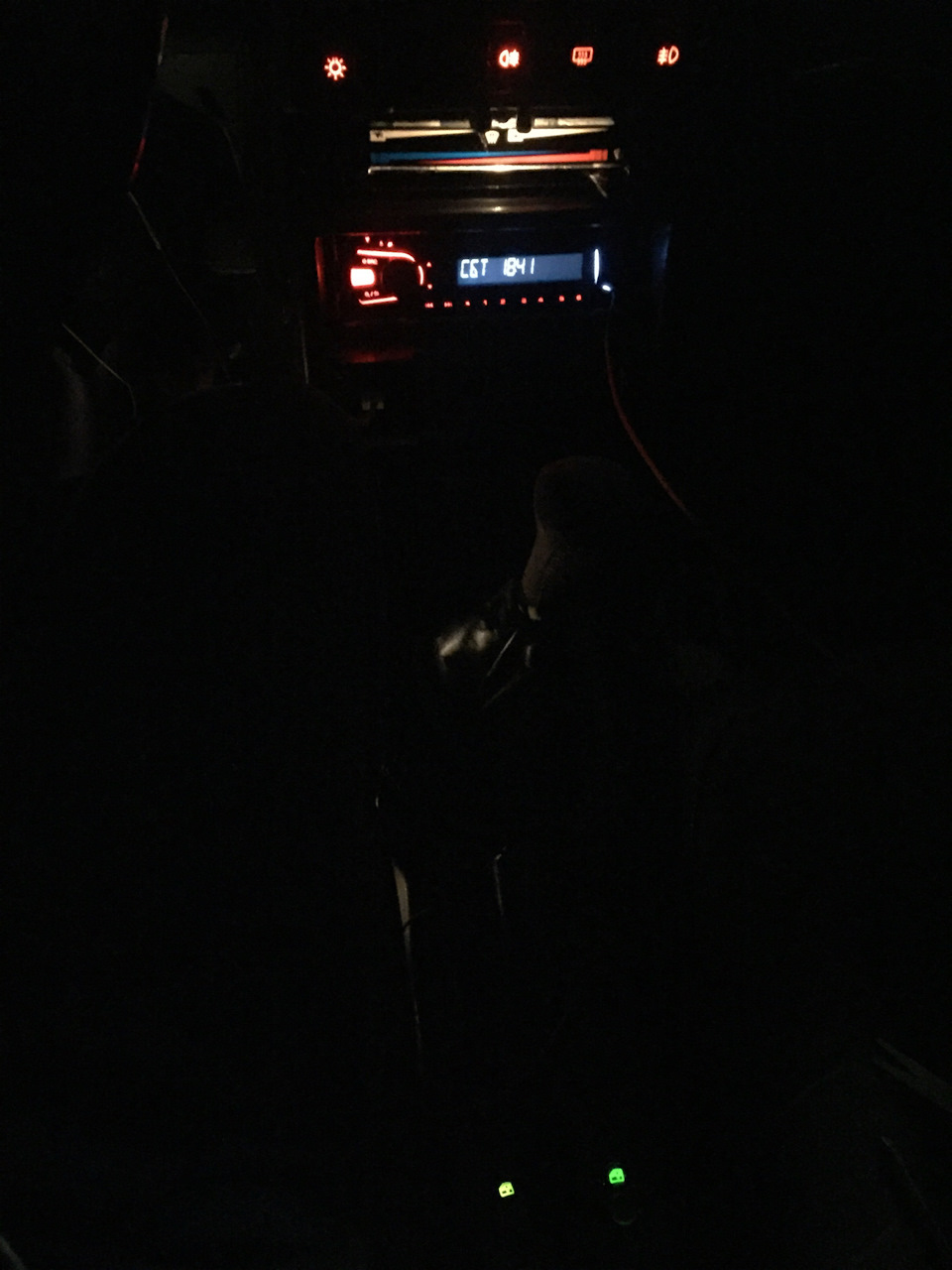

С довольным лицом начинаю смотреть как работает )
Всё идеально)

В скоре хочу пересветить кнопки стеклоподъёмников в красный )
