Renault Logan 2, исследование проблемы ближнего света .

Приветствую всех��
Столкнулся ещё с одной распространённой болячкой моего Росомахи. А именно: не сразу включается ближний свет . А сегодня при включении поворотника, на время отключился ближний свет фар и перестал работать сигнал .

В принципе болячка известна: подрулевой переключатель света
Решил вскрыть и осмотреть, что же с ним могло стать . За такой небольшой пробег .
Варианты были следующие: плохая пайка или стертые контакты дорожки.
Процесс снятия подрулевого переключателя:
-Отключаем питание от АКБ.
-Выкручиваем снизу панели руля 2 самореза .
-Снимаем верхнюю панель путём ее поднятия вверх.

-Поднимаем руль в положение вверх и фиксируем его .
-Снимаем нижнюю панель она снимается путём отвода ее вниз и на себя .
-Откручиваем 2 самореза, крепящие подрулевой переключатель .

-Отключаем 2 разъема питания на переключатель.

-Снимаем подрулевой переключатель путём смещения влево .
Процесс разборки подопытного:
-Сразу отмечу: разбирается он с 2-х сторон . С одной стороны получаем доступ ко всем электрическим дорожкам . С другой стороны к механической работе системы переключателя поворотника которая нам не нужна. Но я то об этом не знал������.

-Для начало откручиваем 2 винта из корпуса переключателя .
-Далее берём отвертки плоские и отщелкиваем нужную часть от корпуса переключателя в направлении стрелок.

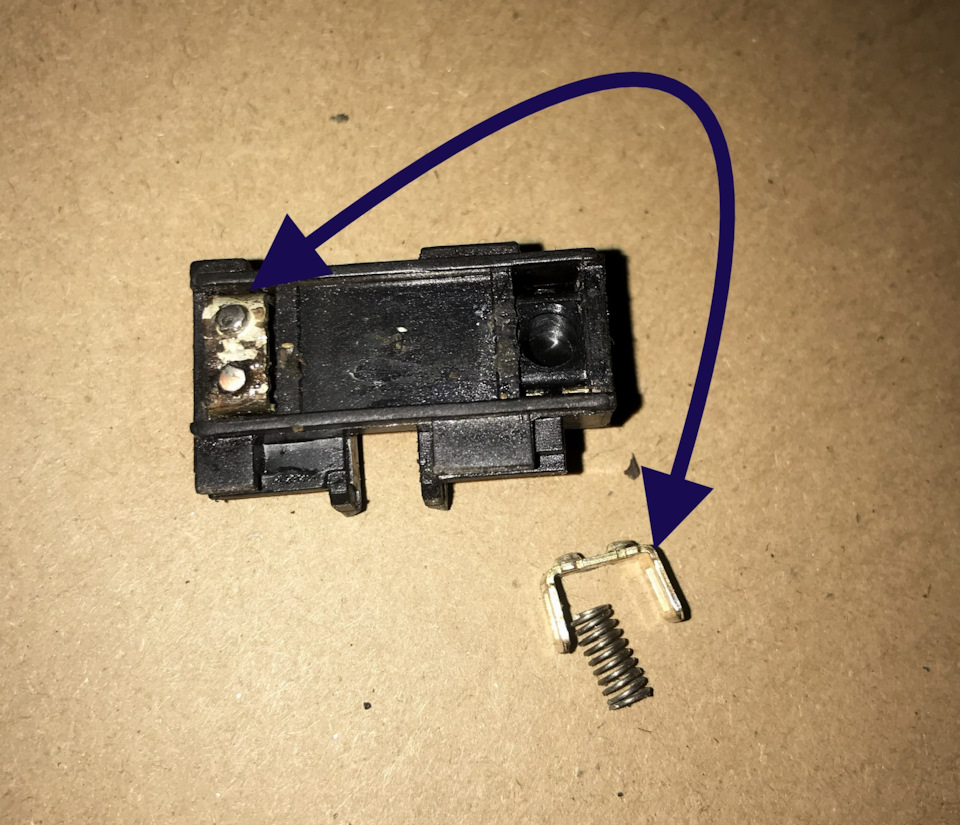

-Достаём из дорожки виновника торжества.

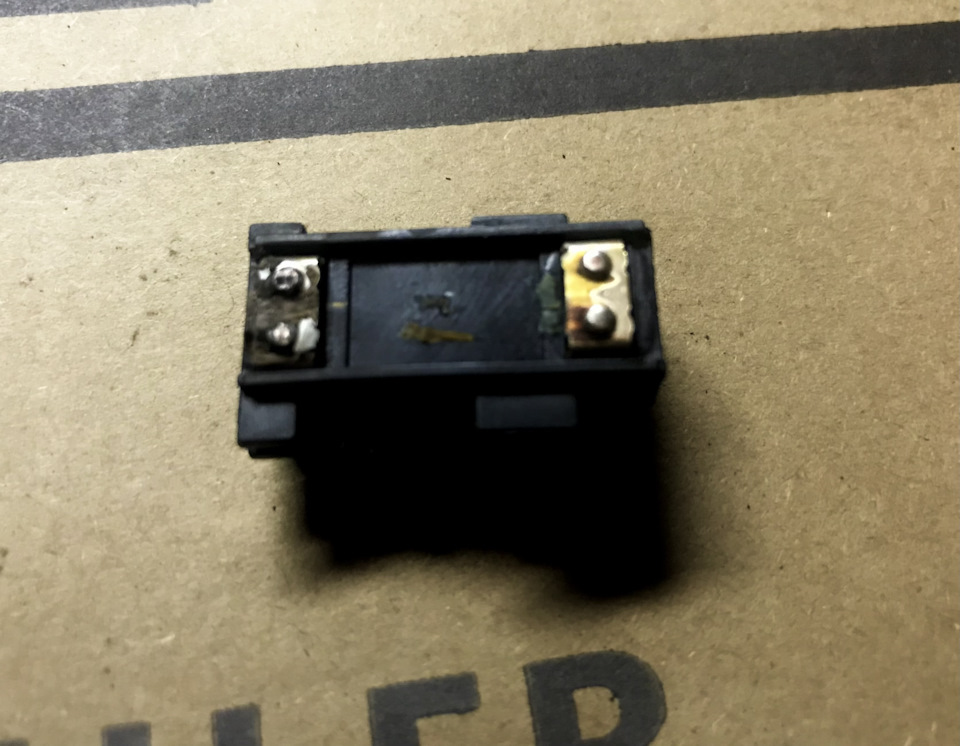

-Все тщательно вытираем и вымываем очистителем, после наносим новую смазку .

-Дальше разбираем ползунок и вытягиваем слегка пружинки . Чтобы была лучшая сила прижима контактов .

-Собираем ползунок обратно и вставляем в электрическую дорожку переключателя .
-Выставляем все ползунки в положение сборки и собираем подрулевой переключатель .
Установка подрулевого переключателя так же в обратной последовательности .
Результат:

Как включить ближний свет фар рено логан

Фара дальнего света
Если включен ближний свет фар, для включения дальнего света фар передвиньте рычаг подрулевого переключателя 1 на себя.
При включении дальнего света фар на щитке приборов загорается соответствующая сигнальная лампа.
Чтобы вновь включить ближний свет фар, еще раз передвиньте рычаг переключателя на себя.
Выключение наружного освещения
Поверните кольцо на торце рычага переключателя 1 в исходное положение.

Онлайн консультация юриста на сайте https://spravka2.ru

• sdelairukami.ru
• Своими руками

Подрулевые переключатели Logan 2005

На левом комбинированном подрулевом переключателе установлены:
– выключатель габаритного света;
– переключатель света фар;
– выключатель противотуманных фар;
– выключатель заднего противотуманного фонаря;
– выключатель указателей поворота;
– выключатель звукового сигнала.
Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

Положения рукоятки центрального выключателя освещения:
1 — наружное освещение выключено;
2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления;
3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение.
Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор.
Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря

Для включения противотуманных фар включаем габаритный свет, установив рукоятку на конце переключателя в положение «2», и поворачиваем вторую рукоятку в положение «A». При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор.
Для включения заднего противотуманного фонаря включаем габаритный свет, установив рукоятку на конце переключателя в положение «2» и поворачиваем вторую рукоятку в положение «B», при этом горят и противотуманные фары.
При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор.
Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя. Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании).
В верхнем положении рычага включен правый указатель поворота, в нижнем — левый.
При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение.
Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дис плее бортового компьютера.

Правый подрулевой переключатель (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера)
Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений.
Режимы работы очистителя ветрового стекла сверху вниз:
– очиститель выключен (исходное положение);
– прерывистый режим работы очистителя;
– постоянный режим работы очистителя с низкой скоростью;
– постоянный режим работы очистителя с высокой скоростью.
Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается. Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.

Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.

Наружное освещение

Чтобы включить габаритные фонари, поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом. Одновременно включается подсветка щитка приборов.

Ближний свет фар

Чтобы включить фары ближнего света, поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом. При этом на щитке приборов загорится сигнальная лампочка.

Дальний свет фар

Чтобы включить фары дальнего света, когда рычаг под­рулевого переключателя 1 находится в положении «ближ­ний свет фар», потяните рычаг 1 на себя. При этом вклю­чается соответствующая сигнальная лампочка на щитке приборов. Чтобы вновь включить фары ближнего света, еще раз переместите рычаг подрулевого переключателя 1 на себя.

Выключение наружного освещения

Поверните крайнее кольцо рычага подрулевого пере­ключателя 1 в исходное положение.

Зуммер не выключенного освещения

Если вы оставили включенными наружные осветитель­ные приборы, но выключили зажигание, при открывании двери водителя раздается звуковой сигнал (чтобы избе­жать разрядки батареи).

Передние противотуманные фары

Чтобы включить противотуманные фары, поверните среднее кольцо 3 рычага подрулевого переключателя в положение, при котором метка 4 совместится с соответс­твующим символом. Противотуманные фары включат­ся, если включено наружное освещение, одновременно включится соответствующая сигнальная лампочка на щитке приборов.

Задние противотуманные фонари

Поверните крайнее кольцо рычага подрулевого пере­ключателя 3 в положение, при котором метка 4 совместится с соответствующим символом. Задние противотуманные фонари включатся, если включено наружное освещение.

При этом включается соответствующая сигнальная лампочка на щитке приборов. Не забывайте выключать за­дние противотуманные фонари, когда в них нет необходи­мости, чтобы не мешать другим участникам движения.

Когда наружные осветительные приборы выключают­ся, одновременно выключаются задние противотуманные фонари и противотуманные фары (если они установлены).
