3.6. Характеристики классической системы зажигания

3.6.1. Факторы, влияющие на вторичное напряжение, развиваемое системой зажигания

Аналитические выражения для вторичного напряжения, приве­денные выше, показывают, что значение U_2m зависит от силы тока разрыва I_р и, следовательно, определяется режимом работы и типом двигателя (n и z), работой прерывателя (t_з или τ_з), параметрами первичной цепи (L₁, R₁, C₁, U_б), а также зависит от параметров вто­ричного контура и внешней нагрузки (C₂, W₂/W₁, R_ш). Зависимость U_2m от частоты вращения вала и числа цилинд­ров двигателя. Время замкнутого состояния контактов (3.7) где α_з — угол замкнутого состояния контактов; п — частота вращения валика распределителя. Из выражения (3.7) видно, что с возрастанием частоты враще­ния валика время t_з уменьшается и ток разрыва становится мень­ше. Уменьшение тока разрыва влечет за собой снижение напряже­ния U_2m. Увеличение числа цилиндров двигателя при всех прочих равных условиях и параметрах системы зажигания также уменьша­ет время замкнутого состояния контактов t_з и снижает вторичное напряжение [см. выражение (3.2)]. На рис. 3.21 приведены характеристики максимального вторич­ного напряжения и тока разрыва в функции частоты вращения ко­ленчатого вала двигателя и числа цилиндров двигателя. Характе­ристики носят монотонный убывающий характер, причем закон убывания жестко детерминирован параметрами первичной цепи (τ₁ = L₁ / R₁) и углом замкнутого состояния контактов. Рис. 3.21. Уменьшение напряжения U_2m на низких частотах вращения свя­зано с дугообразованием на контактах прерывателя. Увеличения тока разрыва можно добиться за счет увеличения угла замкнутого состояния контактов, что достигается соответст­вующим профилированием кулачка. Однако по механическим сооб­ражениям увеличить время замкнутого состояния контактов преры­вателя больше чем до 60. 65% времени полного периода (τ_з = 0,60. 0,65) практически невозможно. На некоторых зарубеж­ных двигателях применяют две независимые схемы с двумя прерывателями и катушкой, работающими на один распределитель. При этом относительная замкнутость может достигать 0,85. Рис. 3.22. Рис. 3.23. Первичный ток и скорость его нарастания зависят от постоянной времени первичного контура τ₁ = L₁ / R₁ . На рис. 3.22 показаны Кривые нарастания пер­вичного тока при различных значе­ниях индуктивности первичной цепи. Чем меньше этот показатель, тем быстрее нарастает ток до установившегося значе­ния. Скорость нарастания тока обратно пропорциональна индуктивности L₁. Однако уменьшение индуктивности целесообразно лишь до определенного значения, ниже которого начинает уменьшаться запас электромагнитной энергии, определяющий вторичное на­пряжение. При неизменной индуктивности первичной цепи сила тока раз­рыва увеличивается с уменьшением сопротивления, так как уве­личивается установившееся значение тока. При различных значе­ниях сопротивления первичной цепи скорость нарастания тока в начальный момент одинакова т.е. . Однако чем меньше R₁ сопротивление, тем выше идет кривая тока. На рис. 3.23 изображены эти кривые нарастания пер­вичного тока при различных значе­ниях сопротивления первичной цепи. Таким образом, для увеличения максимального вторичного напряжения необходимо уменьшать сопротивление первичной цепи. Однако чрезмерное уменьшение R₁ приводит к увеличению установившего­ся тока, что ухудшает работу контактов при низких частотах враще­ния и приводит к перегреву катушки. Зависимость U_2m от емкости первичного конденсатора C₁. Из выражения (3.6) видно, что с уменьшением емкости конденсатора C₁ вторичное напряжение должно увеличиваться, и при C₁ = 0 оно достигает максимального значения. Такой характер изменения U_2m возможен лишь при больших значениях C₁. В диапазоне малых емкостей по мере их уменьшения вторичное напряжение также уменьшается. Это явление объясняется тем, что при малой емко­сти не устраняется дугообразование на контактах, вызывающее значительные потери энергии. Характер зависимости вторичного напряжения от емкости конденсатора первичной цепи (рис. 3.24) показывает, что существует оптимальное значение C₁, определяе­мое условиями гашения дуги на контактах. На практике C₁ выбира­ют в пределах 0,15. 0,35 мкФ. Зависимость U_2m от вторичной емкости. Значение макси­мального вторичного напряжения также зависит от емкости вторич­ных проводов, емкости свечи зажигания, собственной емкости вто­ричной обмотки катушки зажигания и практически не может быть меньше 40. 75 пФ. В случае экранирования системы зажигания ем­кость вторичной цепи увеличивается до 150 пФ. Следовательно, экранирование, применяемое для существенного снижения радио­помех, значительно уменьшает значение вторичного напряжения. Зависимость U_2m от шунтирующего сопротивления. В про­цессе работы двигателя изолятор свечи нередко покрывается нага­ром, который создает проводящий мостик между электродами све­чи. Этот проводящий слой нагара можно представить в виде рези­стора R_щ, шунтирующего воздушный зазор. Из-за наличия R_щ на­растающее после размыкания контактов вторичное напряжение создает во вторичной цепи ток, называемый током утечки, который циркулируя во вторичной цепи до пробоя искрового промежутка, вызывает падение напряжения во вторичной обмотке и уменьшение водимого к свече напряжения. Рис. 3.24. Рис. 3.25. При бесконечно большом сопротивлении нагара вся электро­магнитная энергия трансформируется в электростатическую энер­гию вторичной цепи. Однако если R_ш то каждому значению шунтирующего сопротивления соответствует оптимальный коэф­фициент трансформации, при котором напряжение вторичной цепи максимально. Зависимость вторичного напряжения от коэффициента трансформации катушки зажигания показана на рис. 3.25. Оптимальным для существующих систем зажигания при индуктивности первичной обмотки 6,5. 9,5 мГн явля­ется отношение W₂/W₁ = 55. 95.

16.09.2019 39.48 Кб 0 Programma nauchno-issledovatel’skoi praktiki.docx

16.09.2019 26.78 Кб 2 Programma nauchno-issledovatel’skoi raboty.docx

27.11.2018 599.11 Кб 14 report.docx

01.06.2015 1.67 Mб 10 ROS-KUBUNTU-install.pdf

01.06.2015 2.63 Mб 8 RU_MTGM14_Rulebook_Web.pdf

26.03.2016 5.03 Mб 678 SEiAAT-Lekts-Yutt_pol.doc

04.05.2019 4.18 Mб 10 SET-Lab-06.doc

19.09.2019 1.44 Mб 31 SET2-06.doc

01.06.2015 1.83 Mб 209 sharonina2006[1].pdf

01.06.2015 1.98 Mб 28 sharonina2010[1].pdf

01.06.2015 380.22 Кб 6 Shipelik_Tematika_kontr_rabot_FBFO.pdf

Ограничение

Для продолжения скачивания необходимо пройти капчу:

Факторы, влияющие на напряжение во вторичной цепи

Электрический разряд имеет две составляющие: емкостную и индуктивную. Емкостная составляющая искрового разряда представляет собой разряд энергии, накопленной во вторичной цепи, обусловленный ее емкостью С₂. Емкостный разряд характеризуется резким падением напряжения и резкими всплесками токов, по своей величине достигающих десятков ампер (см. рис. 6.8).

Несмотря на незначительную энергию емкостной искры (C₂U_aр/2), мощность, развиваемая искрой, благодаря кратковременности процесса (около 1 мкс) может достигать десятков и даже сотен киловатт. Емкостная искра имеет яркий голубоватый цвет и сопровождается специфическим треском.

Высокочастотные колебания (10 6 —10 7 Гц) и большой силы ток емкостного разряда вызывают сильные радиопомехи и эрозию электродов свечи зажигания. Для уменьшения эрозии электродов свечи зажигания (а в неэкранированных системах и для уменьшения радиопомех) во вторичную цепь (в крышку распределителя, бегунок, наконечники свечи зажигания, электропровода) включается помехоподавляющий резистор. В связи с тем, что искровой разряд происходит раньше, чем вторичное напряжение достигает своего максимального значения U_2m, то лишь небольшая часть магнитной энергии расходуется на напряжение емкостного разряда U_np, накопленной в сердечнике катушки зажигания.

Оставшаяся часть энергии выделяется в виде индуктивного разряда, свойственного работе распределителей и разрядников, и при обычных катушек зажигания индуктивный разряд всегда происходит на устойчивой части вольт-амперной характеристики, соответствующей тлеющему разряду. Ток индуктивной части разряда составляет 20—40 мА. Напряжение между электродами свечи зажигания сильно понижается и слагается в основном из катодного падения напряжения U_K (220—330 В) и падения напряжения в положительном столбце:

где Е — напряженность поля в положительном столбце (ЕМ= 100 В/мм); d — расстояние между электродами.

Продолжительность индуктивной составляющей разряда на два-три порядка выше емкостной и достигает в зависимости от типа катушки зажигания, расстояния между электродами свечи зажигания и режима работы двигателя пробивного напряжения 1 — 1,5 мс.

Искра имеет бледный фиолетово-желтый цвет. Эта часть разряда получила название «хвост» искры.

За время индуктивного разряда в искровом промежутке свечи зажигания выделяется энергия, величина которой может быть определена аналитически.

На практике широко используется приближенная формула для подсчета энергии искрового разряда на свече зажигания:

Расчеты и эксперименты показывают, что при низких частотах вращения коленчатого вала двигателя энергия индуктивного разряда W_Hр обычных классических автомобильных систем зажигания составляет 15—20 мДж.

Какие факторы определяют первичный ток системы зажигания

Контактная система зажигания

Система зажигания обеспечивает воспламенение рабочей смеси в камерах сгорания в строго определенные моменты в соответствии с порядком работы цилиндров и режимом работы двигателя. В карбюраторных и газовых двигателях воспламенение рабочей смеси происходит электрической искрой, проходящей между электродами свечи.

Система зажигания должна обеспечивать на электродах свечи высокое напряжение (не менее 12 кВ) на всех режимах работы двигателя. В зависимости от источника питания системы подразделяются на системы батарейного зажигания и системы зажигания от магнето. На автомобилях и автобусах получила распространение батарейная система зажигания, которая по способу прерывания тока может быть контактной, контактно-транзисторной и бесконтактной системой зажигания.

Принципиальная схема контактной системы батарейного зажигания примерно одинакова для всех двигателей.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

• Примеры планировочных решений
• Планировка автохозяйств и станций обслуживания
• Определение площади стоянки
• Определение площадей производственных помещений
• Технологическое проектирование зон технического обслуживания и ремонта
• Исходные данные для проектирования автотранспортных предприятий
• Хранение запасных частей и технических материалов
• Хранение шин и резиновых материалов
• Хранение и раздача смазочных материалов

В систему батарейного зажигания (рис. 1) входят: аккумуляторная батарея и генератор с реле-регулятором, катушка зажигания, добавочный резистор, прерыватель, распределитель, конденсатор, свечи зажигания, подавительные резисторы, выключатель зажигания и провода низкого и высокого напряжения.

На схеме батарейного зажигания приборы соединены между собой проводами и образуют цепи низкого и высокого напряжения.

Ток высокого напряжения получается в результате совместной работы прерывателя и катушки зажигания. Кулачок прерывателя, вращаясь, размыкает и замыкает цепь низкого напряжения, в результате чего в первичной обмотке катушки зажигания получается прерывистый ток. Этот ток создает меняющееся магнитное поле. При размыкании контактов ток в цепи низкого напряжения прерывается и созданное им магнитное поле быстро исчезает. При исчезновении магнитное поле пересекает витки первичной и вторичной обмоток, в которых индуктируется э.д.с. Э.д.с, индуктируемая во вторичной обмотке, будет тем выше, чем больше ток в первичной обмотке, скорость исчезновения магнитного поля и число витков вторичной обмотки. Эта э.д.с. может достигнуть 17—24 кВ, что достаточно для пробоя искрового промежутка между электродами свечи.

При размыкании контактов прерывателя рычажком и кулачком в первичной обмотке индуктируется э.д.с. самоиндукции, достигающая 200—300 В. Под действием этой э.д.с., направленной в сторону исчезновения тока, между контактами создается дуговой разряд («искра»). При этом сильно разрушаются рабочие поверхности контактов. Искрение в контактах при размыкании уменьшает быстроту исчезновения магнитного поля и резко снижает индуктируемую э.д.с. во вторичной обмотке.

Для увеличения скорости прерывания тока в первичной обмотке и уменьшения (подгорания) контактов прерывателя параллельно им подключают конденсатор, который в момент размыкания контактов заряжается, что резко уменьшает искрение между контактами. Затем при разомкнутых -контактах заряженный конденсатор разряжается через первичную обмотку катушки зажигания, добавочный резистор и аккумуляторную батарею, создавая импульс тока обратного направления, что ускоряет исчезновение магнитного поля, в результате чего э.д.с., индуктируемая во вторичной обмотке значительно повышается и достигает предельного значения.

При включенном зажигании и замкнутых контактах прерывателя под действием э.д.с. аккумуляторной батареи (или генератора) в цепи низкого напряжения течет ток (показан стрелками на проводниках) низкого напряжения. Путь тока низкого напряжения: « + » аккумуляторной батареи — зажим тягового реле стартера — зажим AM выключателя зажигания — контактная пластина ротора выключателя — пружинящая пластина — зажим КЗ выключателя — добавочный резистор — первичная обмотка катушки зажигания — зажим прерывателя — рычажок прерывателя — контакты 8 и 7 прерывателя — масса (корпус) автомобиля—«—» аккумуляторной батареи.

Рис. 1. Схема системы зажигания двигателя ЗИЛ -130: ВК, ВКБ— зажимы катушки зажигания; КЗ, СТ, AM — зажимы выключателя зажигания

Возникший во вторичной обмотке ток высокого напряжения подводится к распределителю, а от распределителя — к свечам зажигания. Появившаяся между электродами свечи «искра» воспламеняет рабочую смесь в цилиндре. Путь тока высокого напряжения (указан пунктирными стрелками): вторичная обмотка катушки зажигания — подовительный резистор — электрод ротора распределителя — электрод крышки — подовительный резистор — центральный и боковой электроды свечи зажигания масса (корпус) автомобиля—«—» аккумуляторной батареи — « ( » аккумуляторной батареи — зажим 19 тягового реле стартера — зажим AM выключателя зажигания — контактная пластина ротора выключателя — пружинящая пластина — зажим КЗ выключателя — дополнительный резистор — первичная обмотка катушки зажигания — вторичная обмотка катушки зажигания.

Контактная система зажигания имеет ряд существенных недостатков. К ним относятся: недостаточное напряжение во вторичной цепи, особенно при увеличении частоты вращения коленчатого вала двигателя; ограничение увеличения степени сжатия и частоты вращения коленчатого вала двигателя; быстрый износ контактов прерывателя, что снижает надежность работы системы зажигания и, как следствие, ухудшает экономичность двигателя.

Контакты прерывателя приходится часто зачищать и одновременно корректировать угол замкнутого состояния их, а также угол опережения зажигания.

Источником электрической энергии для системы зажигания на первых автомобилях являлась аккумуляторная батарея. Затем параллельно с батареей стали использовать генератор. Однако до сих пор еще широко используется термин «батарейное зажигание» в отличие от тракторной техники, где зажигание осуществляется от магнето. Батарейное зажигание практически в том виде, в котором оно появилось на первых автомобилях, долгое время являлось единственным типом системы зажигания. В результате эту систему стали называть классической. Применение полупроводниковых приборов привело к появлению систем зажигания, которые имеют ряд основных признаков классической системы и в то же время имеют принципиальные особенности. Поэтому наряду с термином «классическая» все чаще употребляется термин «контактная». Этот термин наиболее полно отражает конструктивные особенности классической системы зажигания в сравнении с более современными полупроводниковыми системами зажигания.

Рассмотрим принцип действия контактной (классической) системы зажигания (рис. 2), основными элементами которой являются катушка зажигания, прерыватель, конденсатор и свечи зажигания.

Катушка зажигания имеет сердечник, на котором намотаны первичная, состоящая из небольшого числа витков сравнительно толстой проволоки, и вторичная, состоящая из очень большого числа витков тонкой проволоки, обмотки. Таким образом, катушка зажигания представляет собой трансформатор. Один конец первичной обмотки соединен через выключатель зажигания S с положительным выводом аккумуляторной батареи. Другой конец первичной обмотки соединен с вторичной обмоткой, второй конец которой соединен со свечкой зажигания. Схему соединения, когда вторичная обмотка является как бы продолжением первичной, называется автотрансформаторной.

Обязательным элементом системы зажигания является прерыватель. В классической системе зажигания он представляет собой механическое устройство, состоящее из вращающегося кулачка, который при вращении размыкает и замыкает контакты К прерывателя.

При замкнутых контактах выключателя S в момент замыкания контактов прерывателя от положительного вывода аккумуляторной батареи через первичную обмотку, контакты прерывателя, массу (корпус автомобиля) и отрицательный вывод батареи пойдет ток. Ток, протекающий по первичной обмотке (первичный ток), создает магнитное поле, силовые линии которого, замыкаясь через сердечник, пересекают витки обеих обмоток. Когда вращающийся кулачок разомкнет контакты К, первичный ток и вызванный им магнитный поток начнут резко уменьшаться. При исчезновении магнитного поля в обеих обмотках согласно закону электромагнитной индукции наводится э. д. е., пропорциональная скорости уменьшения магнитного потока и числу витков в обмотках. Так как вторичная обмотка имеет очень большое число витков, э. д. с. на ней достигает 24 кВ, чего достаточно для пробоя искрового промежутка свечи. Ток высокого напряжения проскакивает в виде искры между электродами свечи и через корпус автомобиля, аккумуляторную батарею и первичную обмотку возвращается на вторичную обмотку катушки зажигания.

Рис. 2. Схема, поясняющая принцип действия контактной системы зажигания

Э. д. с. самоиндукции, индуктируемая при размыкании контактов К в первичной обмотке, достигает 300 В. Направлена она в ту же сторону, что и первичный ток, и как бы стремится задержать его исчезновение. В результате между размыкающимися контактами появляется сильный дуговой разряд, разрушающий контакты. Для нейтрализации этого вредного явления параллельно контактам прерывателя включают конденсатор С. При наличии конденсатора ток самоиндукции идет на заряд конденсатора и искрения почти нет. В последующем конденсатор разряжается через первичную обмотку и аккумуляторную батарею.

Реальная система зажигания содержит еще целый ряд устройств, наличие которых определено требованиями надежной и экономичной работы автомобильного двигателя. Рассмотрим влияние особенностей работы двигателя внутреннего сгорания на характеристики и параметры системы зажигания.

Напряжение, необходимое для пробоя искрового промежутка свечи, зависит от ряда факторов. На него оказывают влияние: давление, температура и состав рабочей смеси; расстояние между электродами свечи; материал и температура электродов; полярность высокого напряжения. Так, при пуске холодного двигателя пробивное напряжение достигает 16 кВ и более, а при работе прогретого двигателя достаточно 12 кВ.

Воспламенение смеси в цилиндре должно происходить в определенный момент по отношению к приходу поршня в верхнюю мертвую точку (в. м. т.). Это обусловлено тем, что сгорание смеси происходит не мгновенно, а по условиям достижения максимальной эффективности в работе двигателя максимум давления газов (продуктов сгорания) должен быть после перехода поршнем в. м. т. на 10—15° угла поворота коленчатого вала.

Если воспламенение смеси происходит позднее, чем это необходимо, ее сгорание происходит в такте расширения. Смесь не успевает сгореть полностью в цилиндре и догорает в выпускном трубопроводе. В результате снижается максимальное давление газов и мощность двигателя. Кроме того, происходит перегрев системы выпуска отработавших газов двигателя и увеличивается количество вредных компонентов, выбрасываемых в атмосферу.

При слишком раннем воспламенении сгорание смеси происходит в такте сжатия и максимум давления газов в цилиндре возникает до прихода поршня в в. м. т. В результате поршень получает сильные встречные удары, определяемые на слух как металлический стук. Раннее воспламенение смеси также приводит к уменьшению мощности двигателя и быстрому износу его деталей.

Угол между положением коленчатого вала, соответствующим моменту искрового разряда между электродами свечи, и положением, при котором поршень находится в в. м. т., называется углом опережения зажигания.

Оптимальный угол опережения зажигания зависит от частоты вращения коленчатого вала и нагрузки двигателя. В первом случае увеличивается скорость движения поршня, и чтобы рабочая смесь успела сгореть, необходимо увеличивать опережение зажигания. Рост нагрузки обусловлен увеличением открытия дроссельной заслонки и характеризуется увеличением наполнения цилиндров. В результате продолжительность сгорания смеси уменьшается и, следовательно, необходимо уменьшать угол опережения зажигания.

Автоматическое регулирование угла опережения зажигания при изменении частоты вращения коленчатого вала и нагрузки двигателя осуществляется центробежным и вакуумным регуляторами. Центробежный регулятор изменяет угол опережения зажигания в зависимости от частоты вращения коленчатого вала, вакуумный регулятор — в зависимости от степени открытия дроссельной заслонки.

Кроме рассмотренных, система зажигания должна обеспечивать еще одну очень важную функцию. Она определяется тем, что автомобильные двигатели выполняются многоцилиндровыми (4-, 6-, 8-цилиндровые и т. д.). Рабочие процессы, происходящие в цилиндрах двигателя, сдвинуты по времени. Поэтому искрообра-зование между электродами свечей, установленных в разных цилиндрах одного двигателя, также должно происходить со сдвигом во времени. Другими словами, система зажигания должна обеспечивать определенное чередование искрообразования, определяемое конструкцией двигателя. Указанные функции выполняют совместно прерывательный и распределительный механизмы. Они, а также центробежный и вакуумный регуляторы скомпонованы в едином узле, который носит название распределитель зажигания.

Рассмотренные особенности работы двигателя внутреннего сгорания и определяют основные требования к характеристикам систем зажигания. Особое среди них место занимают требования к стабильности параметров и регулировочных характеристик системы зажигания, так как самое небольшое их изменение немедленно отражается на мощностных показателях двигателя, резко ухудшает его экономичность и увеличивает содержание токсичных продуктов в составе отработавших газов.

Какие факторы определяют первичный ток системы зажигания

Схема и принцип действия батарейной системы зажигания

Батарейная система зажигания состоит из катушки зажигания, прерывателя-распределителя, искровых свечей и выключателя зажигания. Система зажигания получает питание от аккумуляторной батареи или генератора. Катушка зажигания, прерыватель-распределитель и свечи соединены между собой проводами высокого напряжения.

При включении выключателя зажигания и замыкании контактов прерывателя в первичной цепи начинает проходить ток.

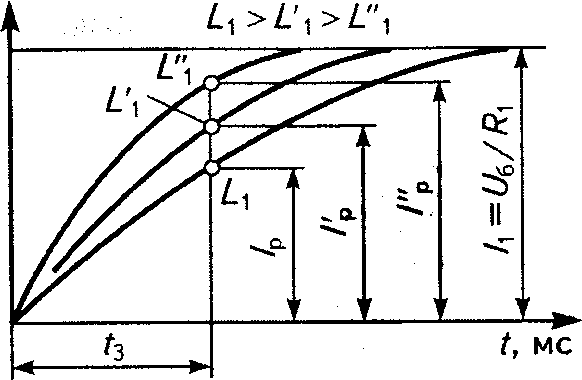

Катушка зажигания обладает значительной индуктивностью, поэтому сила тока, нарастает до установившегося значения не мгновенно, а спустя определенный период времени, так как быстрому увеличению тока препятствует э. д. с. самоиндукции катушки.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

• Система зажигания двигателя
• Рулевой привод
• Рама, передний и задний мосты
• Сцепление автомобиля
• Система питания дизельного двигателя автомобиля
• Общее устройство автомобиля
• Гидровакуумный усилитель тормозов
• Полуоси
• Система питания двигателей автомобиля

В момент размыкания контактов прерывателя ток, быстро падает до нуля и созданное им магнитное поле исчезает. При этом в результате изменения (уменьшения) магнитного поля во вторичной обмотке катушки зажигания индуктируется э. д. с.

Величина э. д. с. вторичной обмотки будет тем выше, чем больше скорость исчезновения магнитного потока или, что то же, тока. Однако з. д. с. первичной обмотки з момент размыкания контактов прерывателя поддерживает ток, вследствие чего между контактами возникает искра, вызывающая их подгорание (так называемая электрическая эрозия контактов). Для устранения этого явления параллельно контактам прерывателя подключается конденсатор С.

Характер изменения тока в момент размыкания контактов прерывателя при наличии и отсутствии конденсатора С, показан на рис. 59. На этом же графике представлено изменение напряжения в первичной цепи U, при размыкании контактов прерывателя и проскакивания искры в свече. Э. д. с. вторичной обмотки создает между электродами свечи вторичное напряжение U,. Когда напряжение U2 достигнет величины, достаточной для пробоя воздушного зазора, между электродами свечи возникнет искра, которая подожжет горючую смесь в цилиндрах двигателя.

На рис. 1 изображены кривые изменения вторичного напряжения при отсутствии искрового разряда, когда, например, при работающем двигателе провод высокого напряжения отсоединен от свечи и при пробое воздушного зазора в свечей. Такой характер кривых вторичного напряжения можно увидеть на осциллографе диагностических стендов для проверки систем зажигания. Напряжение, необходимое для пробоя воздушного зазора свечи, так называемое пробивное напряжение, не постоянно и зависит от многих факторов. Основными из них являются: величина зазора между электродами свечи, температура электродов свечи и горючей смеси, давление, форма электродов и их полярность. Поэтому пробивное напряжение во многом зависит от режима работы двигателя. У двигателя, работающего на большой частоте вращения с полной нагрузкой, пробивное напряжение минимальное (4—5 тыс. В), а при пуске холодного двигателя — максимальное (9—12 тыс. В). При пуске двигателя катушка зажигания питается от аккумуляторной батареи, напряжение которой понижено из-за потребления стартером большого тока. Пониженное напряжение на катушке зажигания в момент пуска двигателя приводит к снижению тока, и напряжения U2. Для устранения этого явления в некоторых катушках зажигания применяется добавочный резистор, включенный последовательно с первичной обмоткой катушки зажигания. В этом случае первичная обмотка катушки зажигания рассчитывается на напряжение 7—8 В, а остальное напряжение источника питания гасится в добавочном резисторе. При пуске двигателя добавочный резистор Ra закорачивается контактами, установленными на реле включения стартера (или тяговом реле), и, несмотря на снижение напряжения батареи, первичная обмотка катушки зажигания получает необходимое для ее нормальной работы напряжение.

Рис. 1. Схема батарейного зажигания: а— общая, 6 — принципиальная; 1 — выключатель зажигания, 2 — аккумуляторная батарея, 3— катушка зажигания, 4 — свечи зажигания искровые, 5 — прерыватель-распределитель, 6 — ротор, 7 — кулачок, 8 — контакты прерывателя, 9 — конденсатор, 10 — первичная обмотка, 11 — вторичная обмотка, 12 — контакты выключения дополнительного резистора (устанавливаются в реле стартера), Ra—добавочный резистор (вариатор)

При увеличении частоты вращения двигателя число прерываний первичной цепи в единицу времени растет, а время замкнутого состояния контактов прерывателя уменьшается.

Это в свою очередь приводит к снижению тока, так как он не успевает за время замкнутого состояния контактов увеличиться до своего установившегося значения.

На рис. 4 показано изменение сопротивления резистора в зависимости от проходящего по нему тока. Так как резистор включен последовательно с первичной обмоткой катушки зажигания, общее сопротивление первичной цепи будет изменяться в зависимости от силы тока в цепи.

Рис. 2. Графики изменения силы тока и напряжения в обмотках катушки зажигания при замкнутых и разомкнутых контактах прерывателя

Рис. 3. График изменения вторичного напряжения при отсутствии искрового разряда и при пробое воздушного зазора в свече: 1 — искры между электродами свечи нет, 2 — при проскакивании искры

Рис. 4. Зависимость сопротивления добавочного резистора от силы тока первичной цепи: 1 — материал резистора никель НП2, 2 — материал резистора константан МНМ ц 40—15

Рис. 5. Изменение давления в цилиндре двигателя в зависимости от момента зажигания 1 — раннее зажигание, 2 — нормальное зажигание, 3 — позднее зажигание; а — момент зажигания

При малой частоте вращения коленчатого вала, когда сила тока, успевает достигнуть установившегося значения, вариатор действует эффективно, так как его сопротивление имеет максимальную величину. При большой частоте вращения, когда сила тока, невелика, он ограничивает ее в меньших пределах. Таким образом, резистор (вариатор) несколько уменьшает основной недостаток системы батарейного зажигания — снижение вторичного напряжения U2 с увеличением частоты вращения двигателя.

Момент зажигания рабочей смеси. Сгорание рабочей смеси в цилиндре двигателя происходит не мгновенно, а в течение определенного времени. Мощность, экономичность, нагрев, износ двигателя и токсичность отработавших газов во многом зависят от выбора момента зажигания рабочей смеси. Момент зажигания рабочей смеси определяется по углу поворота коленчатого вала двигателя от момента проскакивания искры до положения, при котором поршень находится в в. м. т. Этот угол называется углом опережения зажигания.

Рис. 6. Катушка зажигания: 1 — клемма высокого напряжения, 2 — крышка, 3—контактная пружина, 4 — уплотнительная прокладка, 5 — первичная обмотка, 6 — вторичная обмотка, 7, 12 — изоляторы, 8 — сердечник, 9 — корпус катушки, 10 — наружный магнитопровод, И — добавочный резистор, 13 — изолирующий наполнитель (рубракс), 14 — контактная пластина высокого напряжения

На рис. 5 показано изменение давления в цилиндре двигателя в зависимости от угла опережения зажигания. При раннем зажигании резко возрастает давление в цилиндре, препятствующее движению поршня. Это ведет к снижению мощности и экономичности двигателя и увеличению токсичности, а также его перегреву и появлению детонационных стуков (зубцы на кривой). Также ухудшается приемистость и наблюдается неустойчивая работа двигателя в режиме холостого хода.

При позднем зажигании горение смеси происходит при движении поршня после в.м.т. Давление газов не сможет достигнуть необходимой величины, мощность и экономичность двигателя снизятся. Наблюдается перегрев двигателя, так как температура выхлопных газов повышается. Оптимальное протекание процесса сгорания смеси в цилиндре двигателя происходит в том случае, когда угол опережения зажигания соответствует кривой.

Из этого следует, что угол опережения зажигания должен регулироваться автоматически с учетом скоростного и нагрузочного режимов двигателя.

Время, отведенное в рабочем цикле двигателя на сгорание рабочей смеси (время движения поршня в районе в. м. т.), с увеличением частоты вращения коленчатого вала двигателя уменьшается, а скорость сгорания смеси изменяется очень мало. Поэтому с увеличением частоты вращения необходимо увеличивать угол опережения зажигания. При постоянной частоте вращения коленчатого вала и увеличении нагрузки двигателя уменьшается количество остаточных газов в рабочей смеси, скорость сгорания рабочей смеси увеличивается, что требует уменьшения угла опережения зажигания.
